Small Open Baffle EXperiment
Na al dat geklus aan en in het huis wordt het tijd om weer eens wat voor mezelf te maken ...
Het eerste plan kan niet meer vanwege een te grote faceplate en dus maar een nieuw ontwerp.
Helemaal actief
te maken uit 1 plaat hout (244x122)
Bezetting: SS 7000 - SS 15m - 2xSLS315
Dan moet het dus een OB'tje worden

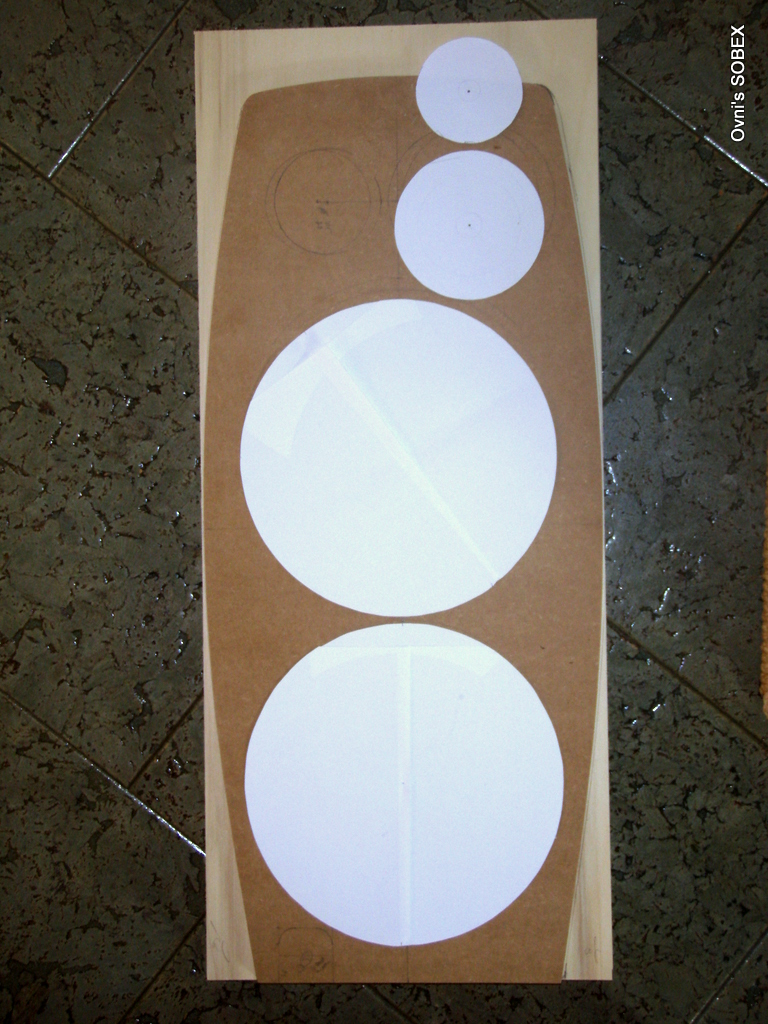

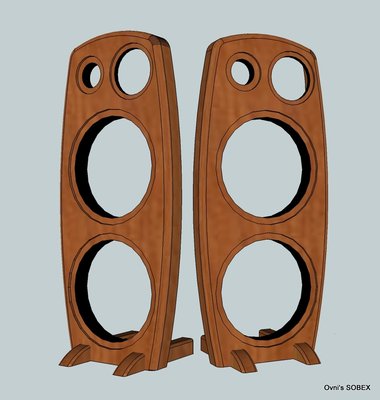

Na wat stoeien met Edge vervolgens een ontwerpje in Sketchup gemaakt.
Oh ja, er komt een kwartplaatje 12mm MDF bij, voor het maken van de mallen.
Verder zeg ik niets .... dit wordt een foto verslagje. Bij elke foto zonodig een kleine omschrijving.

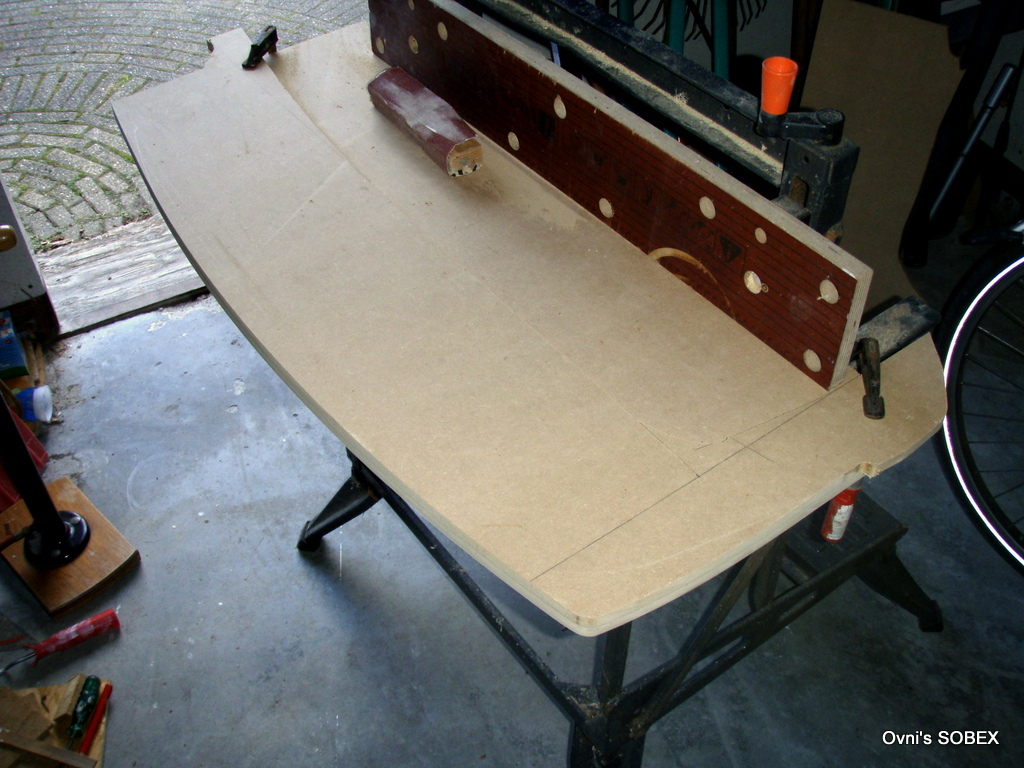

Vandaag het maken van de mal.
Edit 26-9-2012, aanpassen van de mal
Sobex
Moderator: Beheerdersteam
Sobex
- Bijlagen
-

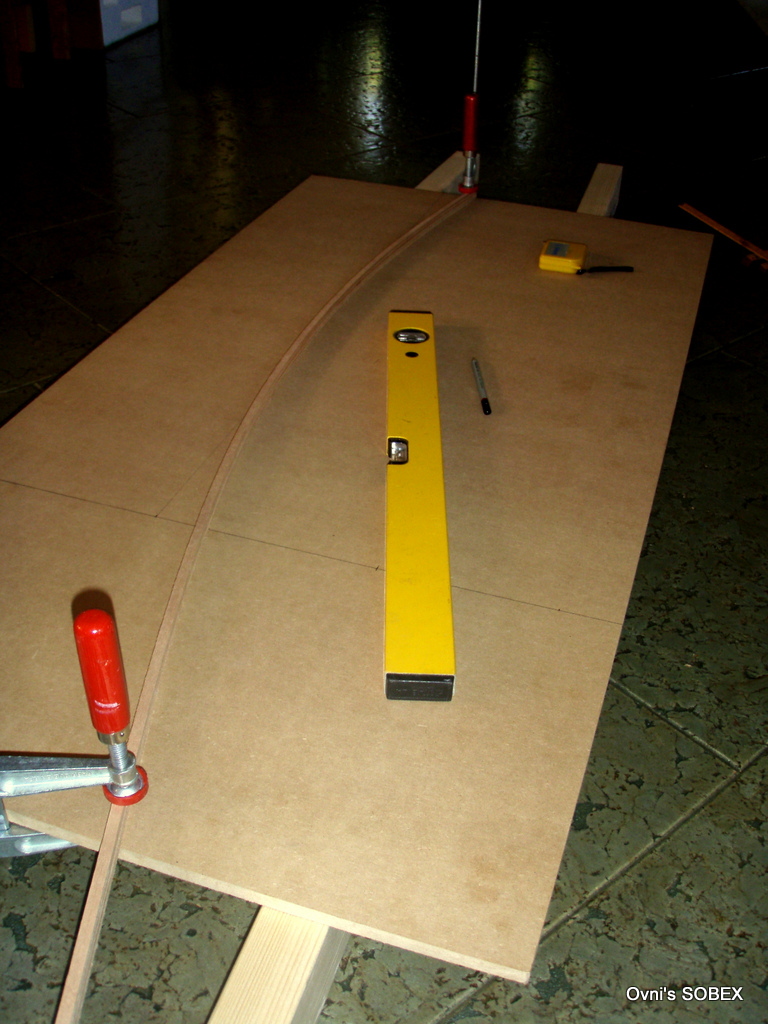

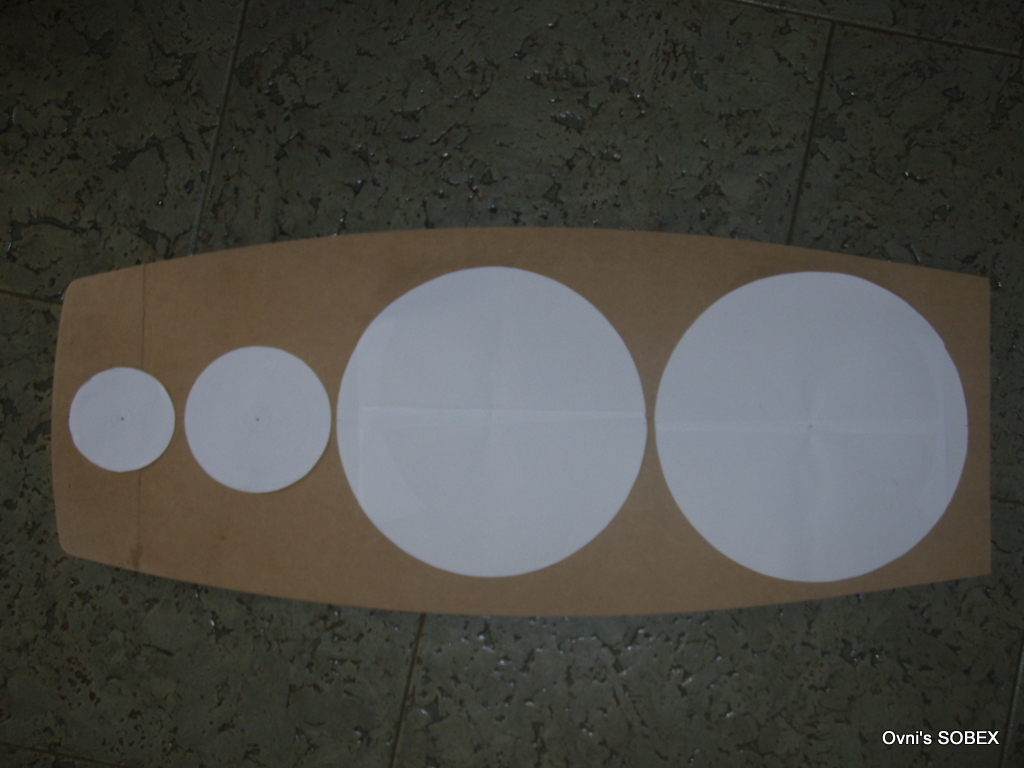

- Het uitzetten van de bogen
-

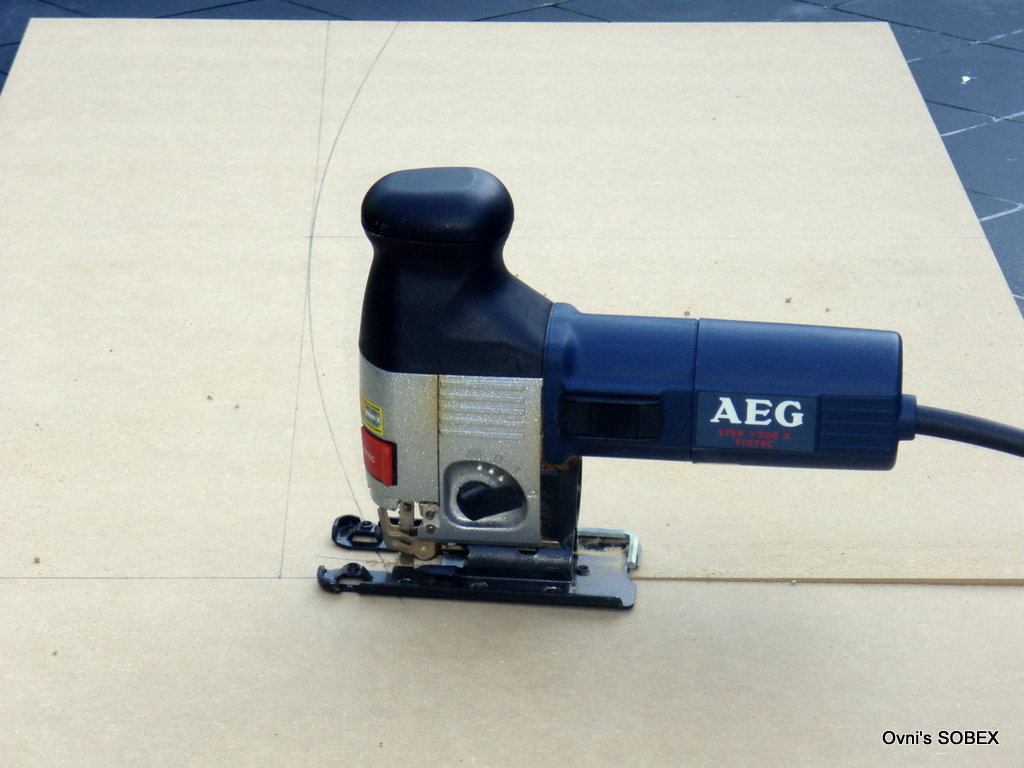

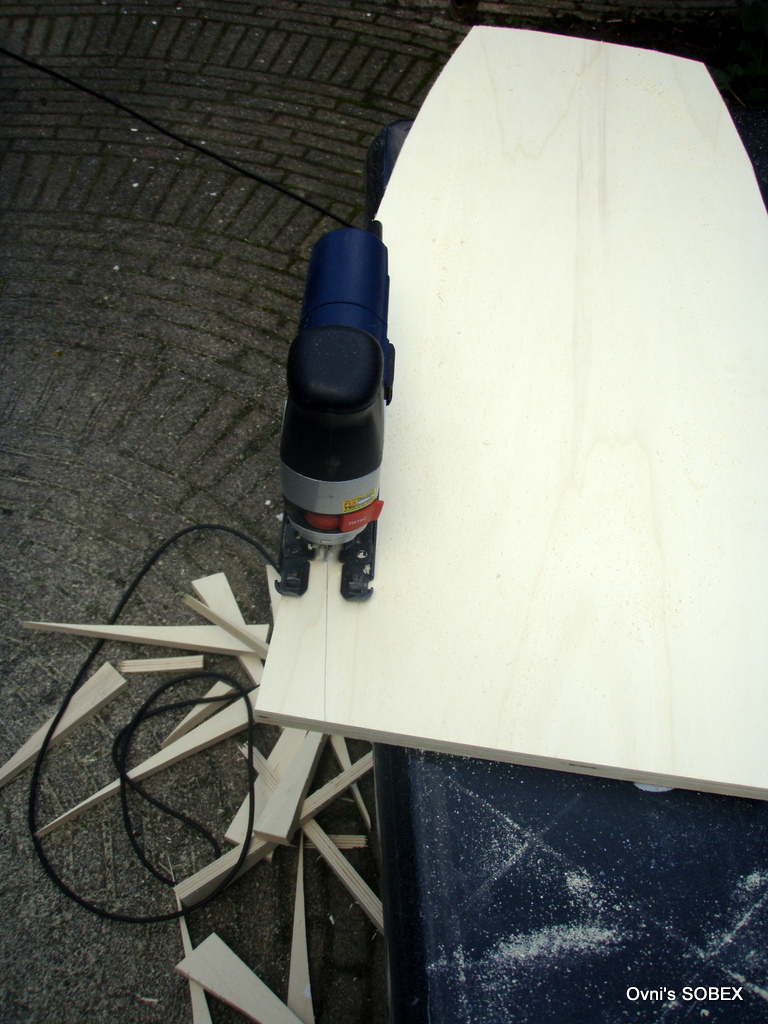

- Zonder beschermkapje zagen zodat tegen het lijntje aangezaagd wordt
-

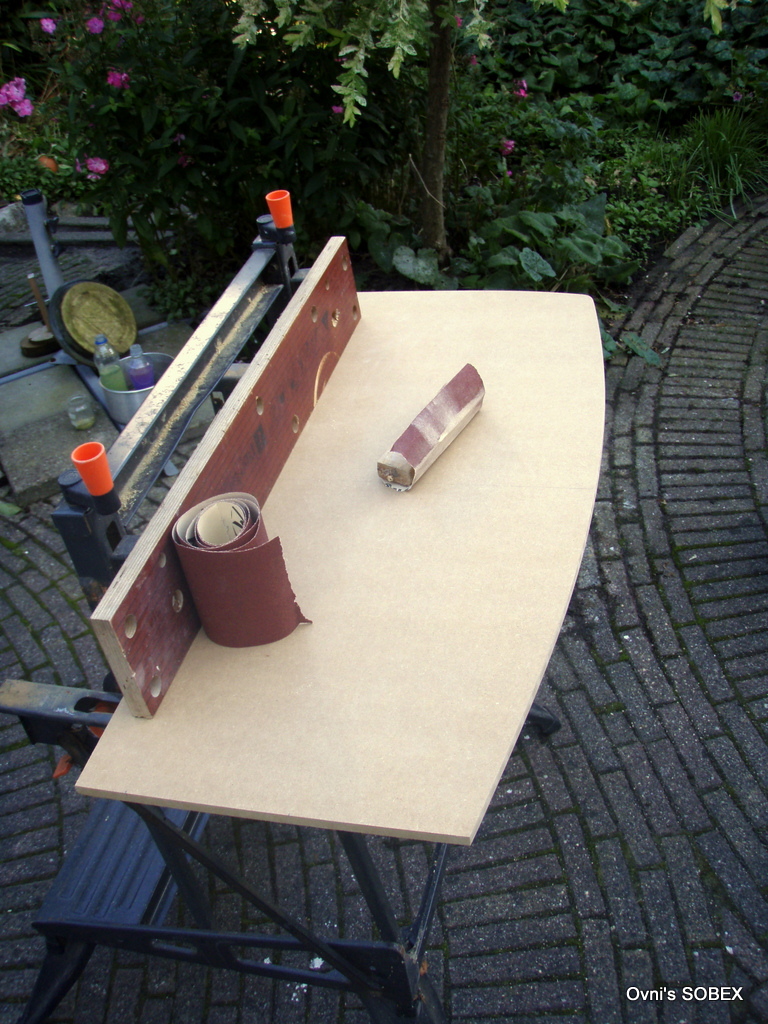

- Eventuele ribbeltjes ed weg schuren, de hoofdmal wordt gekopieerd naar een extra hulpmal.
-

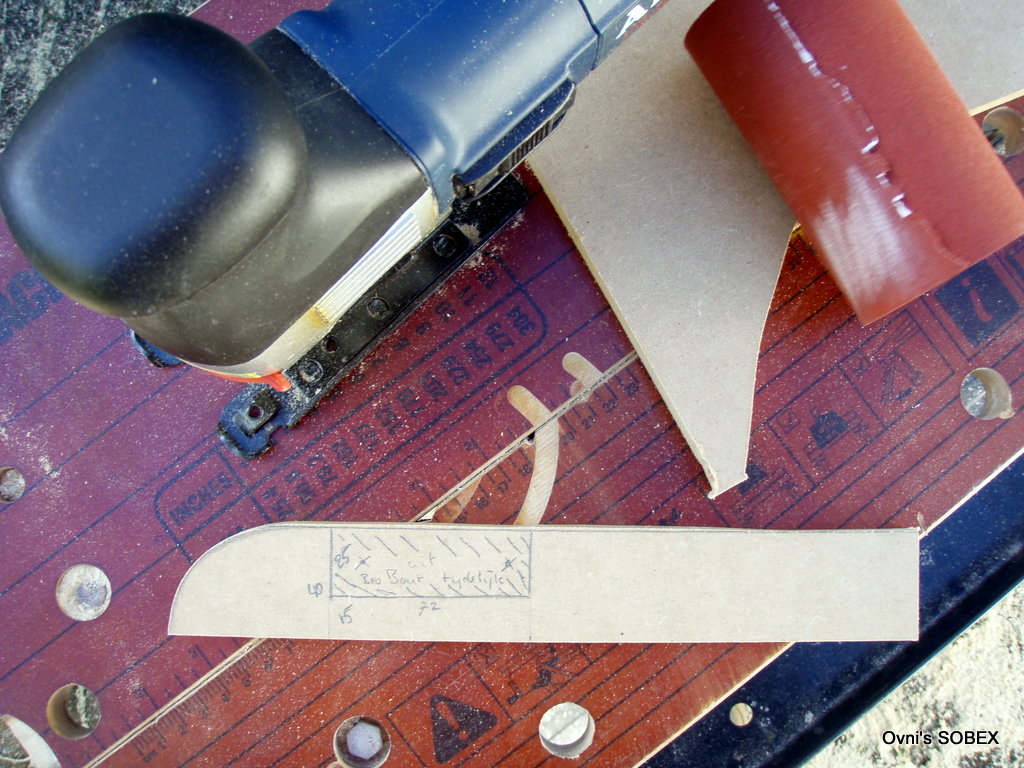

- Maken van de hulpmal
-
- Hulpmal terug gezet op de andere kant van de hoofdmal
-
- De uiteindelijke hoofdmal, alleen de centreer punten moeten nog geboord worden
-

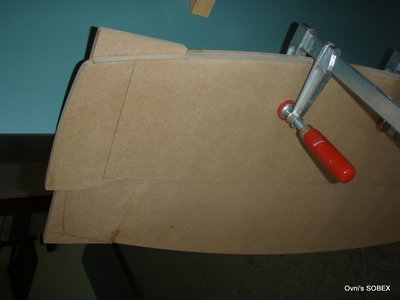

- De hulpmal wordt over het verlengde stuk gelegd.
-
- Het haaks afgefreesd oude topje wordt al hulpmal ingezet. Hier moet geschroefd worden omdat de bovenfrees er anders niet bij kan.
-

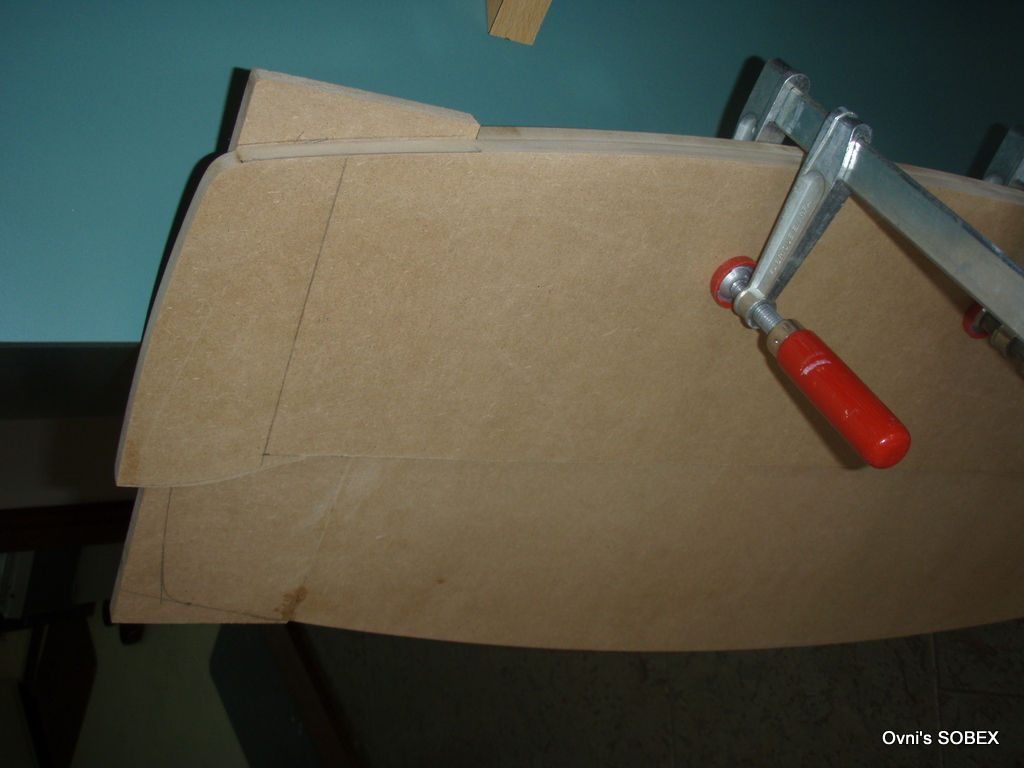

- De nieuwe, 5 cm verhoogde top. De lijmnaad is van epoxy.
-

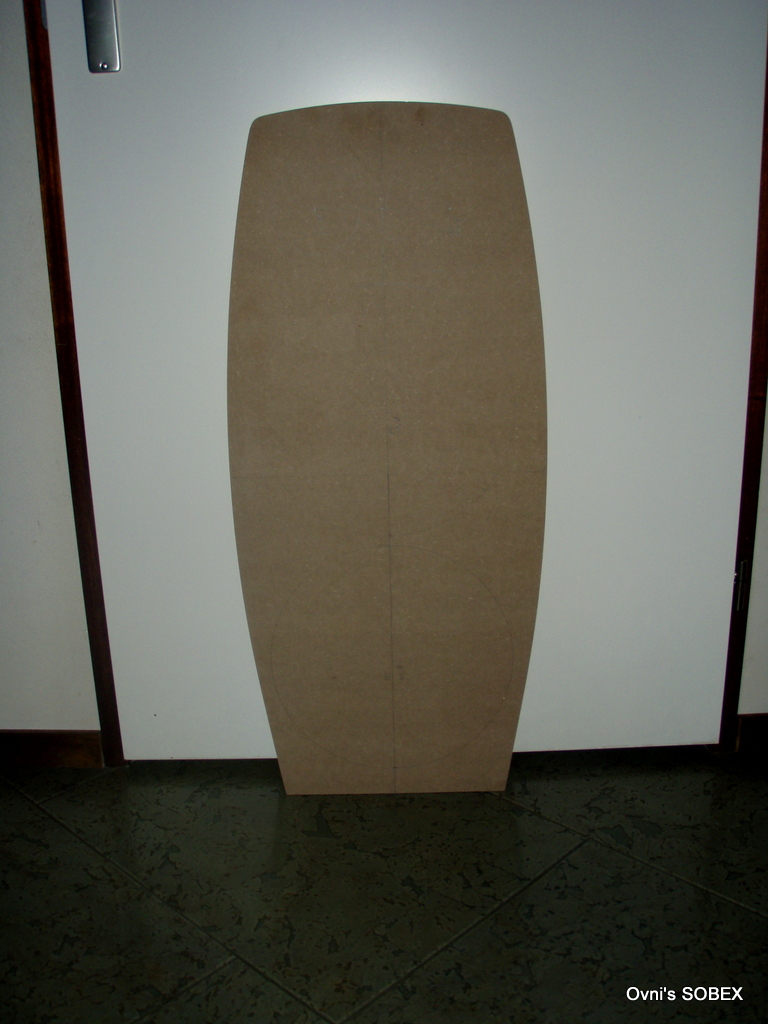

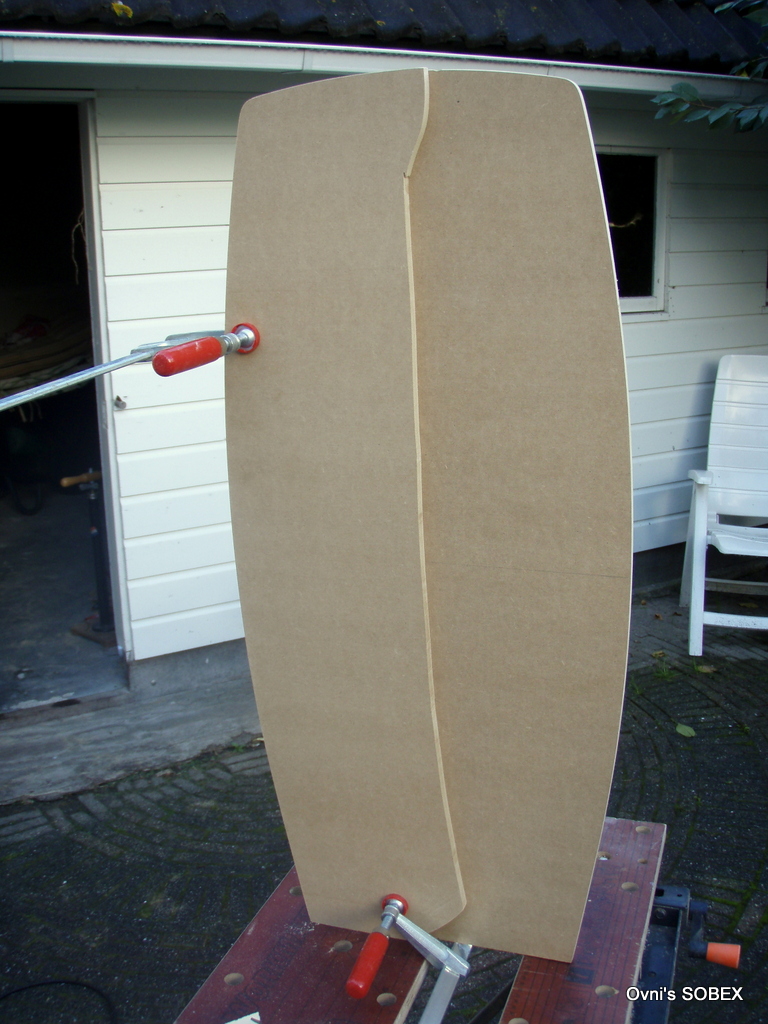

- De MkII mal!
Hoezo experimenteel project ;-)
Laatst gewijzigd door ovni op wo 31 okt 2012, 19:35, 6 keer totaal gewijzigd.
Re: Sobex

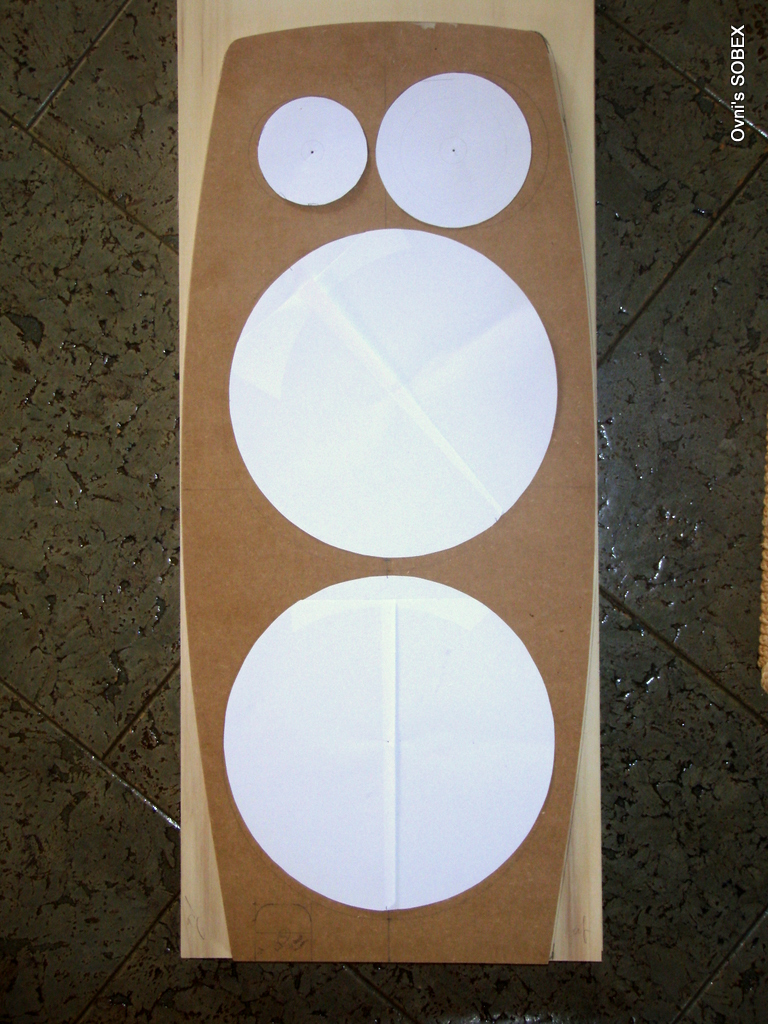

Het overzetten van de mal op de eind platen.
Alle voorbereidingen tot het lijmen.
Alle voorbereidingen tot het lijmen.
- Bijlagen
-

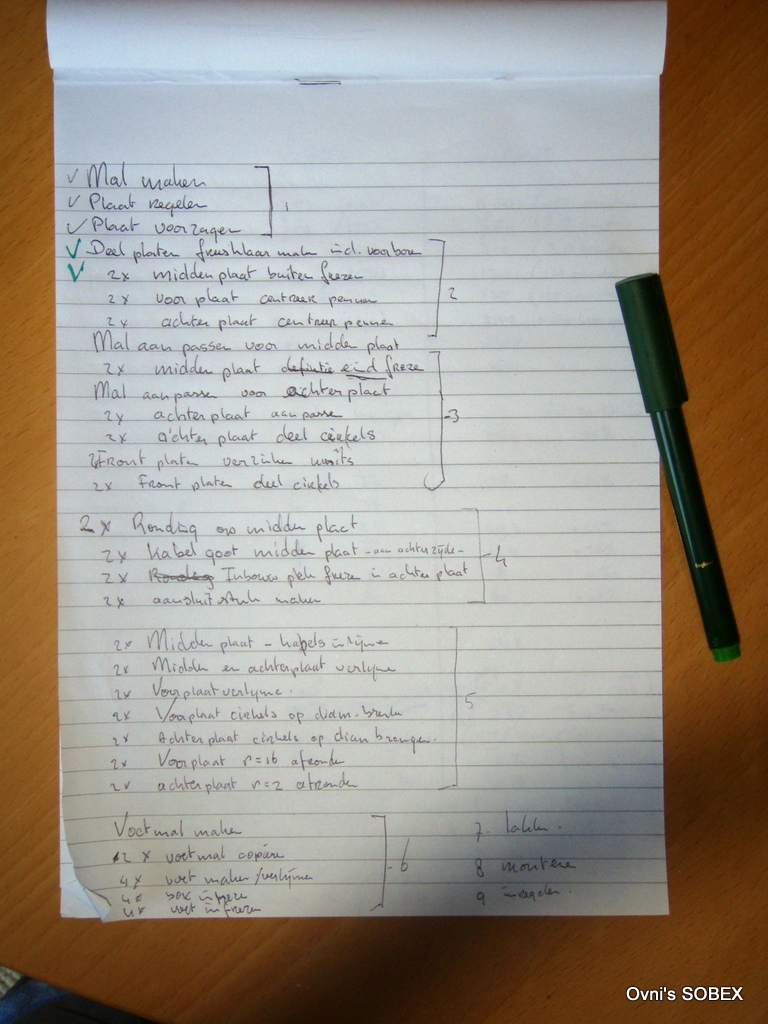

- Eerst eens een afvinklijstje gemaakt om geen fouten te maken.
-
- alle basis platen worden frees klaar gemaakt. Door het bij zagen hoeft de frees niet door een hele dikke laag.
-
- Met wat hulp stukjes de platen exact haaks zetten
-

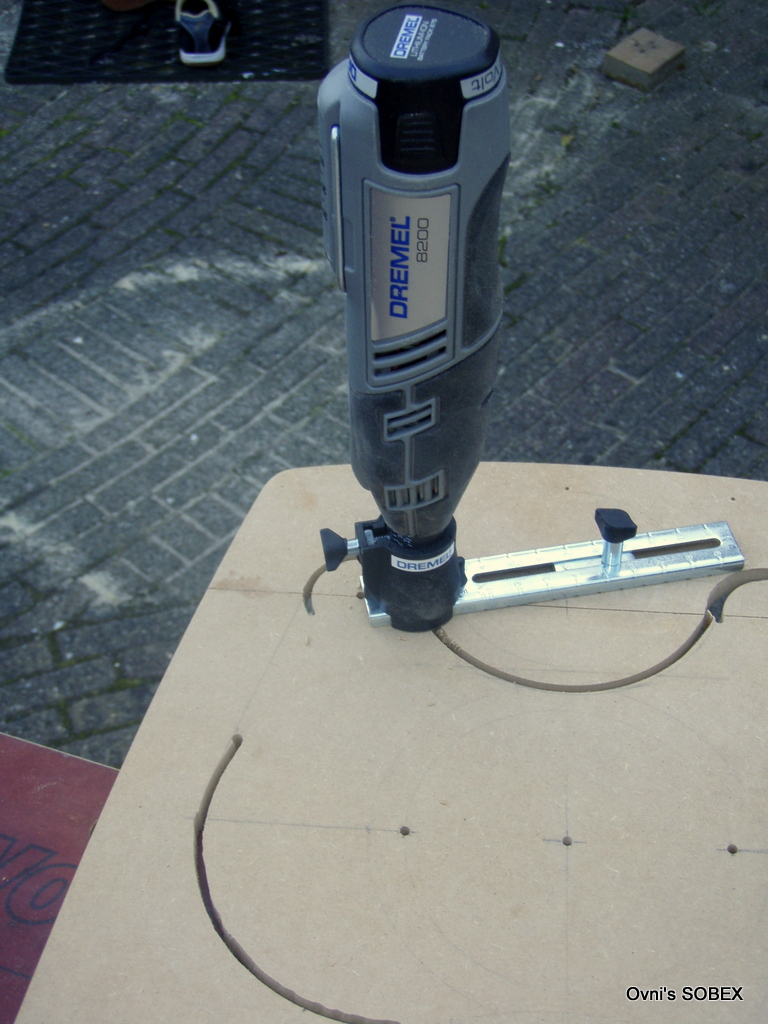

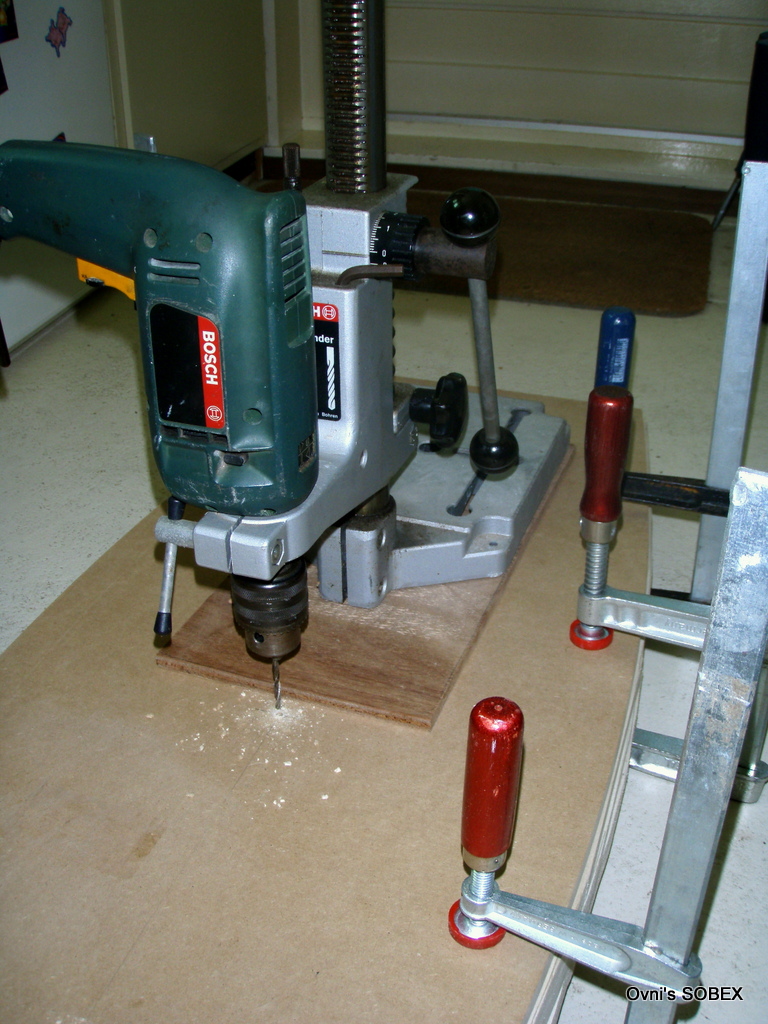

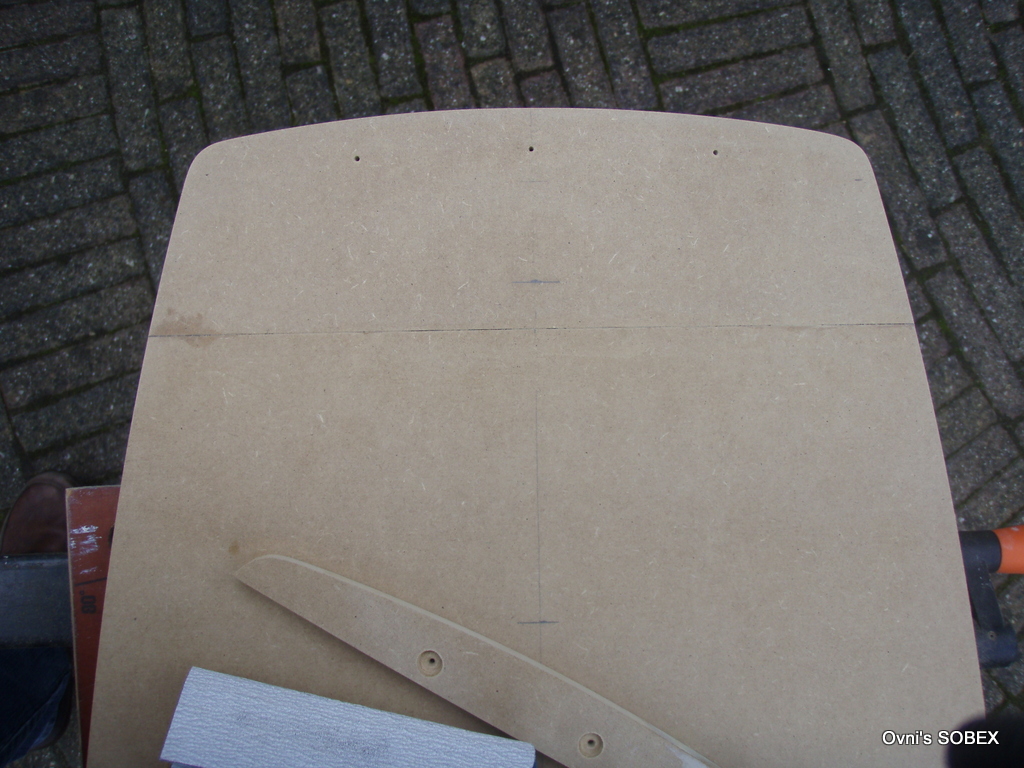

- De centreer punten voor de cirkels waar de units in komen haaks boren wil niet uit de hand. Daarom met een verdraaide kolom.
-

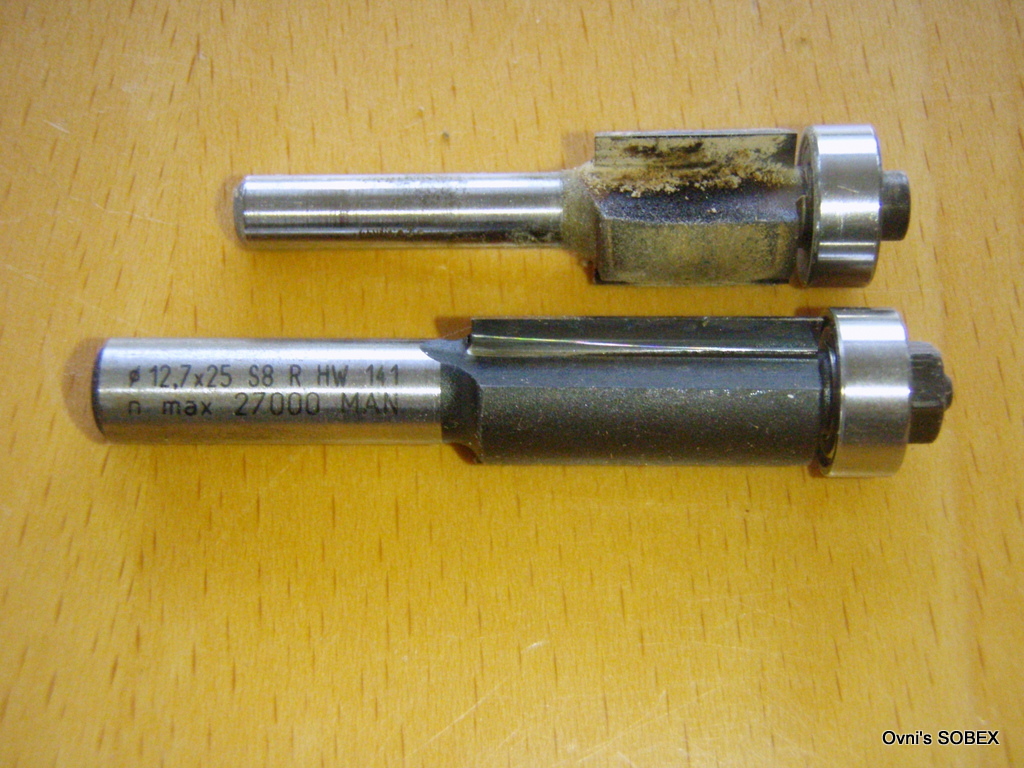

- Een nieuwe frees, extra lang zodat platen tot 25mm in één keer kunnen worden gefreesd.
-
- appeltje eitje ....
-

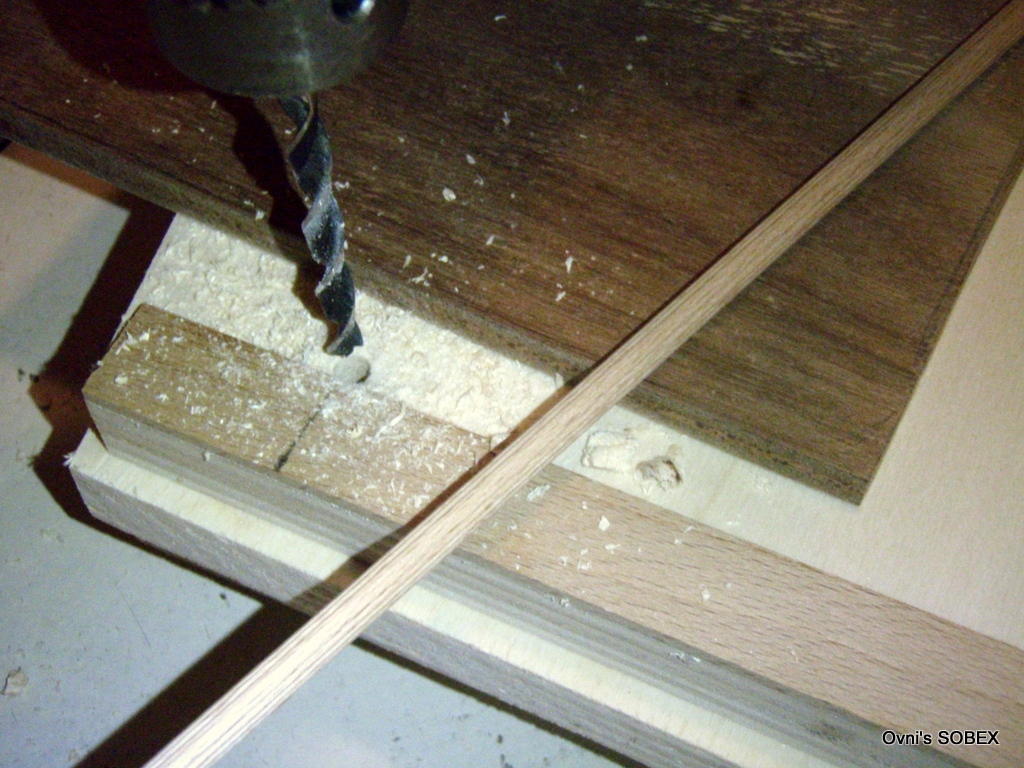

- Om verschuiven tijdens het lijmen te voorkomen worden er houten borgpennen op maat gebruikt. Hier het voorboren.
-
- Met de Innie-Minnie frees wordt de mal aangepast voor de ruimte achter de midden-toner
-

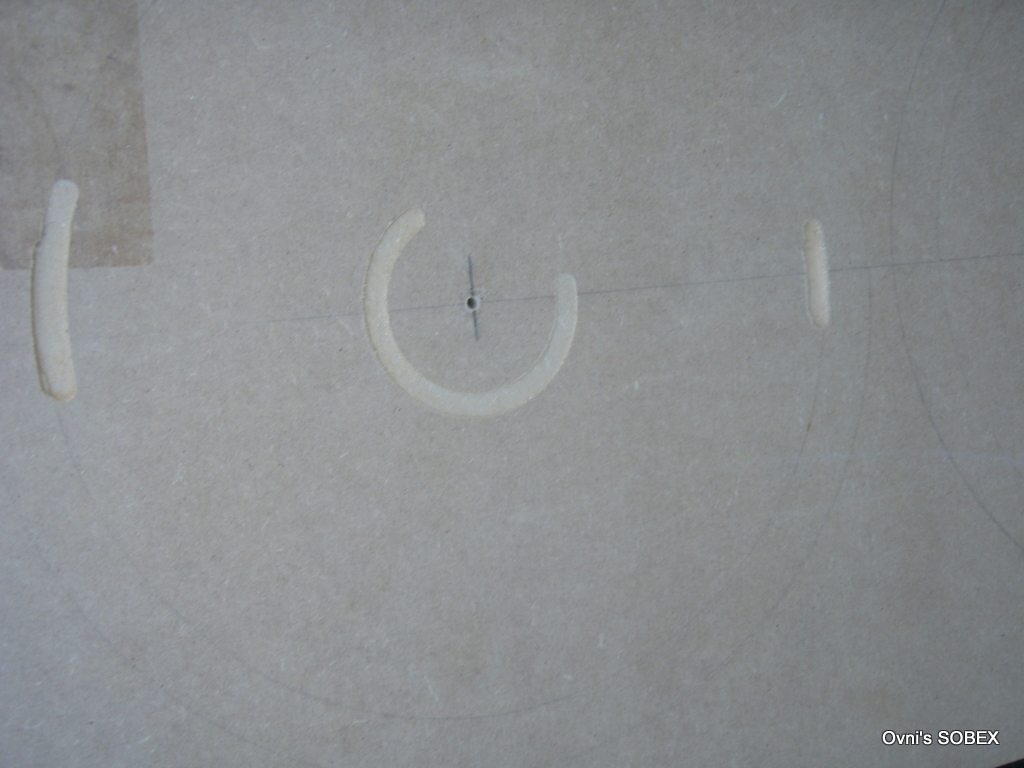

- Doordat ik de centreer gaten per abuis met 4mm -gewone frees- ipv 3mm - kleine frees- heb geboord ontstaat er wat herstelwerk aan de mal. Butsen schuur je weg ... maar gaten moet je vullen en opnieuw schuren.
-

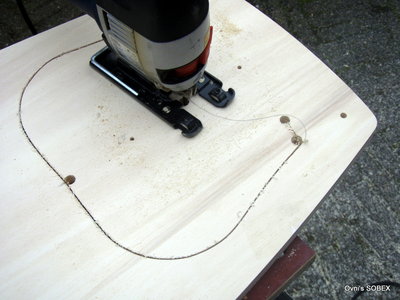

- Ook hier wordt de mal eerst grof gevolgd via de decoupeer. Heeft de bovenfrees minder moeite
-
- Als een MDF mal 2x wordt gebruikt is er al hoogte verschil door het indrukken van het lagerwieltje. De multiplex plaat gaat daarom straks als mal dienen.
-
- Slechts 1 kant van de mal wordt gebruikt voor het Mid-gat. Hierdoor wordt eea symetrisch. De goede waarnemer ziet dat de lijnen nergens stil staan, Eeltsjebeas zou trots zijn op mij.
-
- De oude mal wordt nu gebruikt om de maat van de cirkels te checken.
-

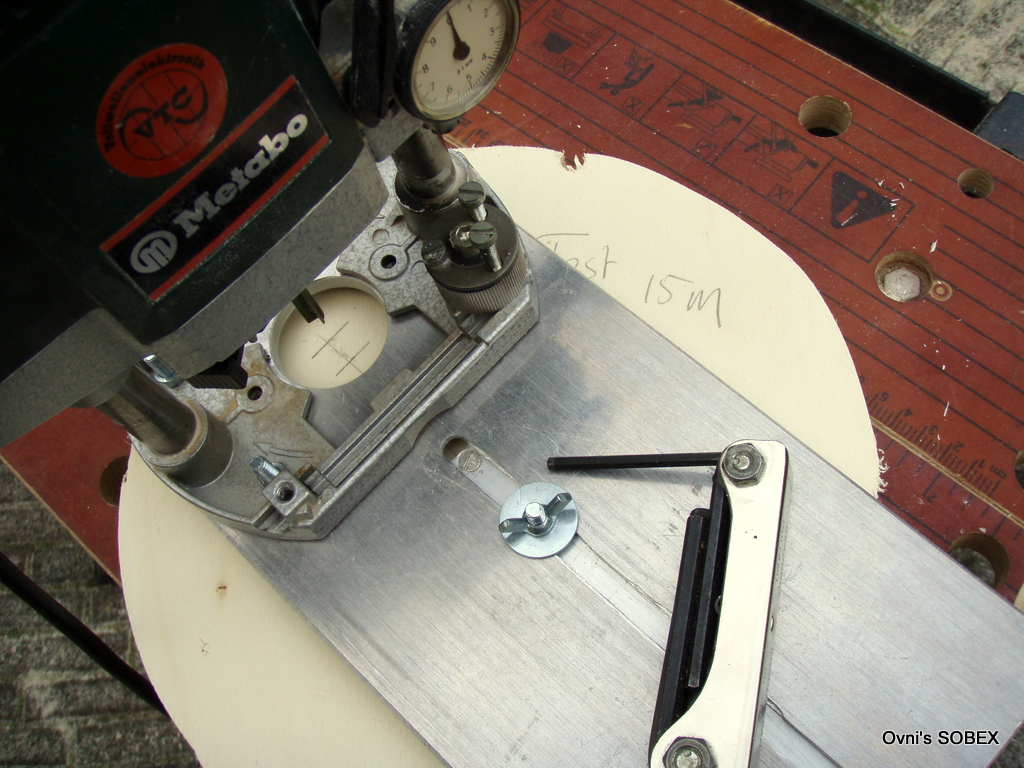

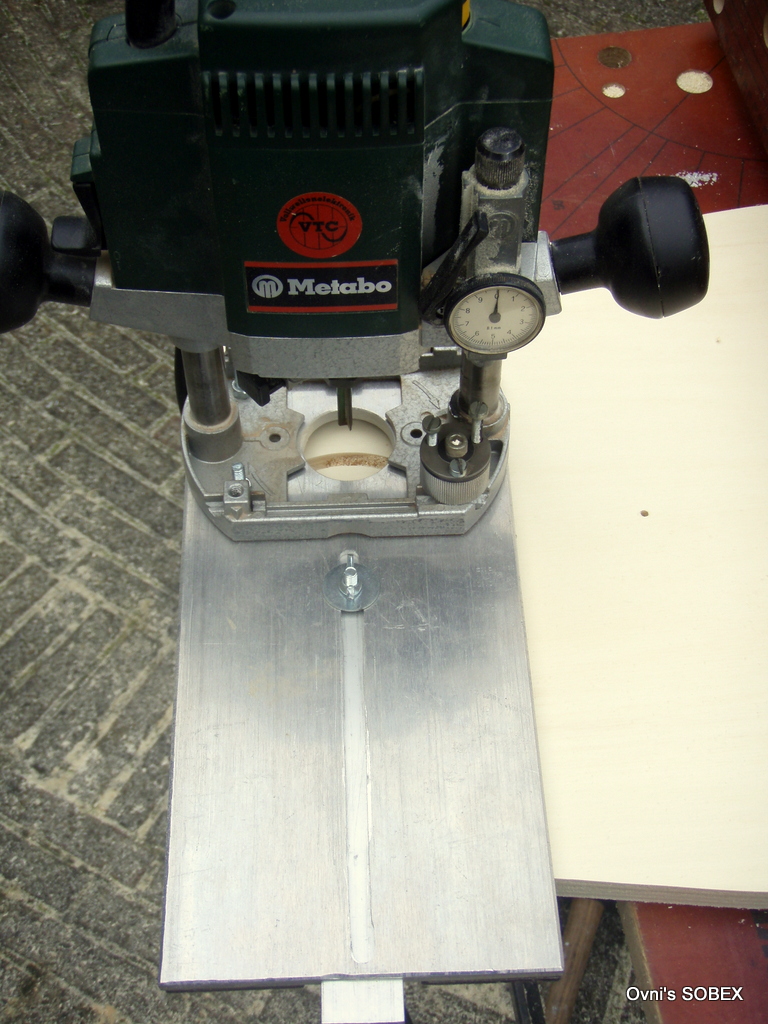

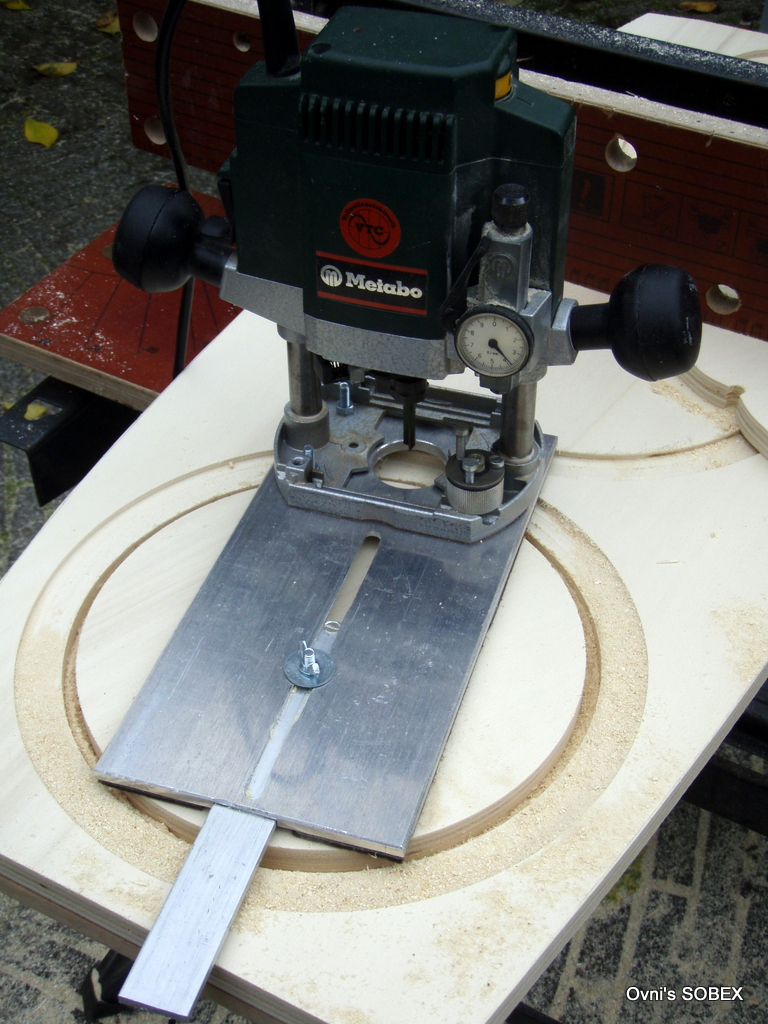

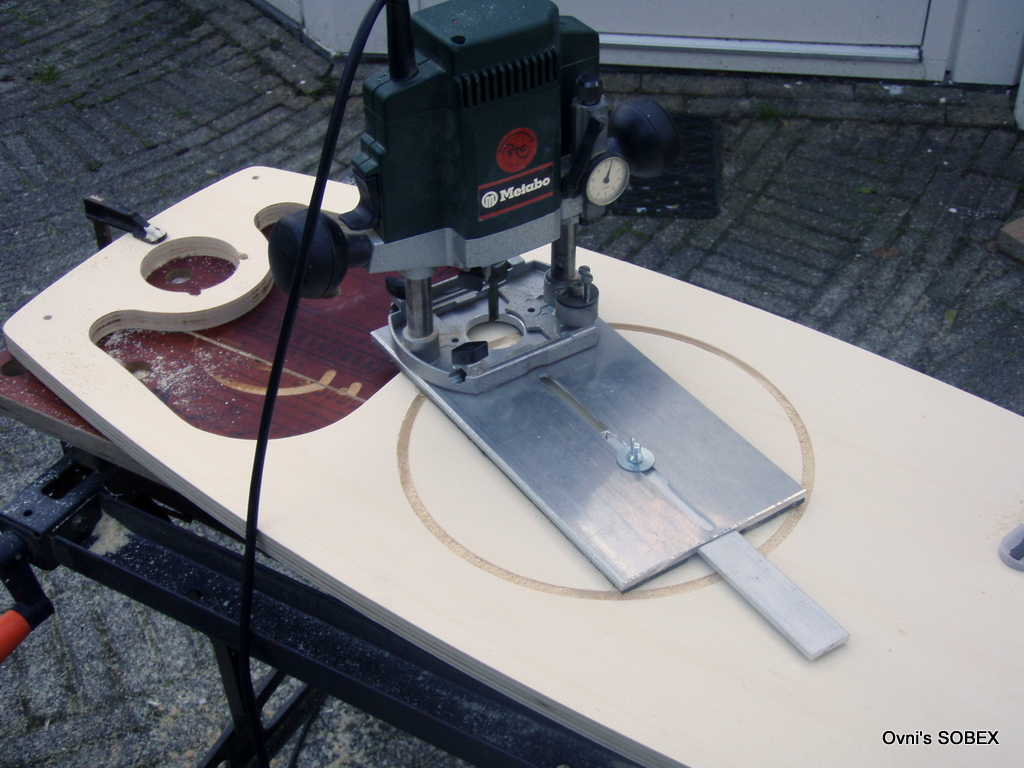

- De cirkelfreesplaat van Harm blijkt zeer stabiel. Het op de mm afstellen is wel wat extra werk, maar een ingebouwde fijn afstelling kan via de testmal worden omzeild.
-

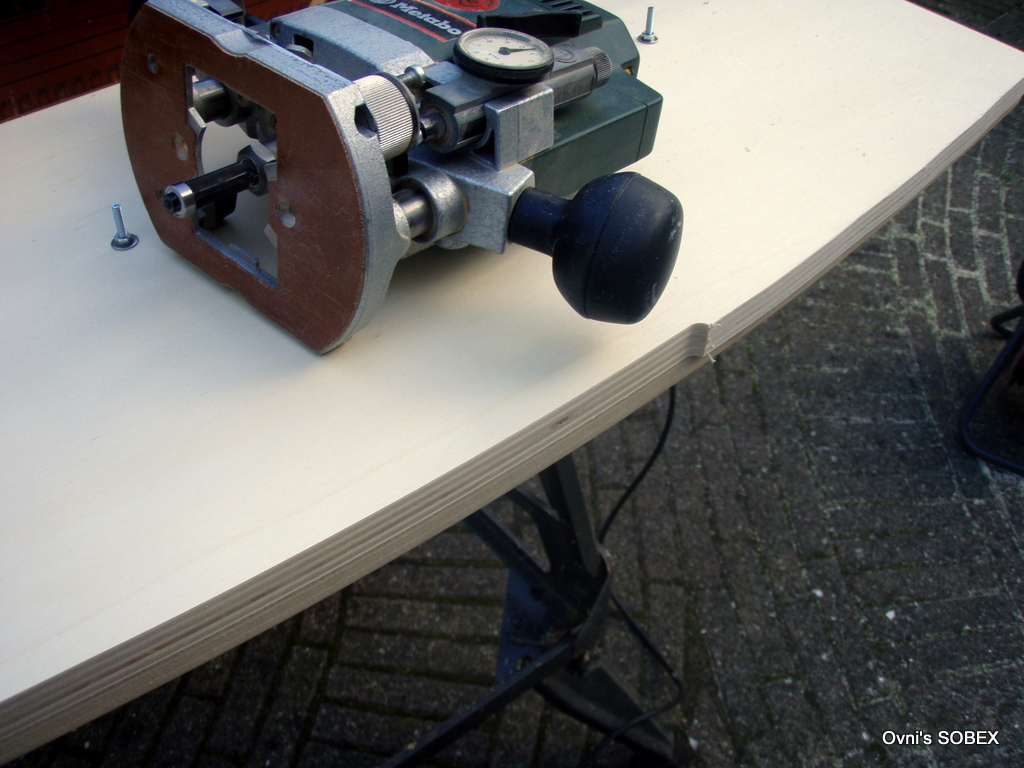

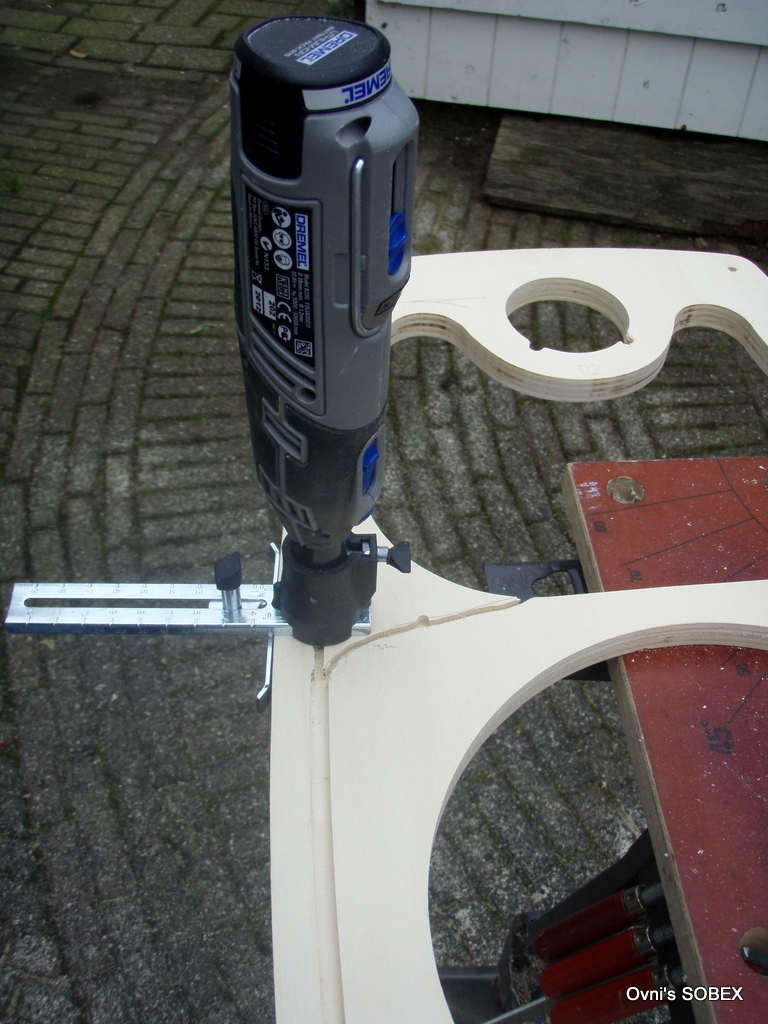

- Er wordt niet dwars door de plaat heen gefreesd. De laatste fineerlaag wordt doorgesneden en de volgfrees maakt e.e.a. weer glad.
Laatst gewijzigd door ovni op wo 31 okt 2012, 19:38, 7 keer totaal gewijzigd.
Re: Sobex
Zo, de herfstvakantie* is begonnen. Nu maar hopen dat het droog blijft want er moet nog een hoop gefreesd worden.
Deze derde serie start special voor Weidok
met het onderwerp;
Interne bekabeling in een open baffle aanbrengen.
&
Het standaard freeswerk
De plaat waarin gefreesd wordt, komt straks midden in te zitten zodat er diepte genoeg blijft voor de montage schroeven van de units. De tegen liggende plaat is al op maat gefreesd aan de binnenkant, de volg/kant frees zou anders de bekabeling verwoesten. (of, nog veel erger, de bekabeling mijn freesje). Daar zijn geen foto's van. Er zijn ook geen foto's van het aanbrengen van de ruimte voor de connectoren met vleugel boor.
* De datum van deze post is 20-10-12.
Deze derde serie start special voor Weidok
met het onderwerp;Interne bekabeling in een open baffle aanbrengen.
&
Het standaard freeswerk
De plaat waarin gefreesd wordt, komt straks midden in te zitten zodat er diepte genoeg blijft voor de montage schroeven van de units. De tegen liggende plaat is al op maat gefreesd aan de binnenkant, de volg/kant frees zou anders de bekabeling verwoesten. (of, nog veel erger, de bekabeling mijn freesje). Daar zijn geen foto's van. Er zijn ook geen foto's van het aanbrengen van de ruimte voor de connectoren met vleugel boor.
* De datum van deze post is 20-10-12.
- Bijlagen
-

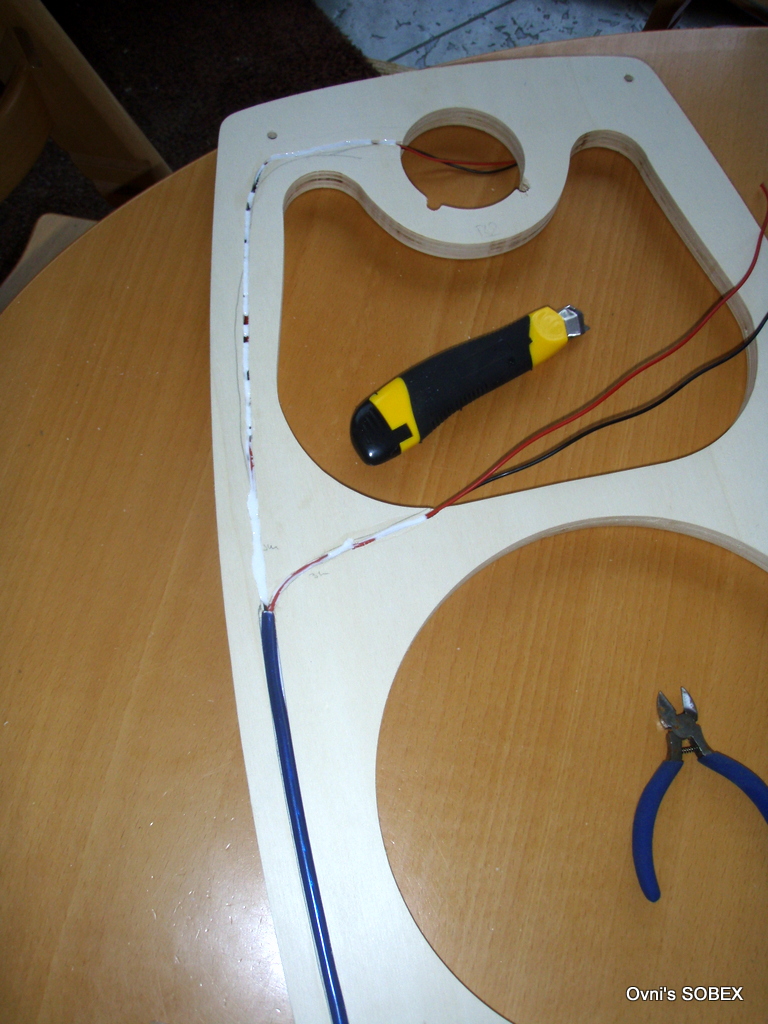

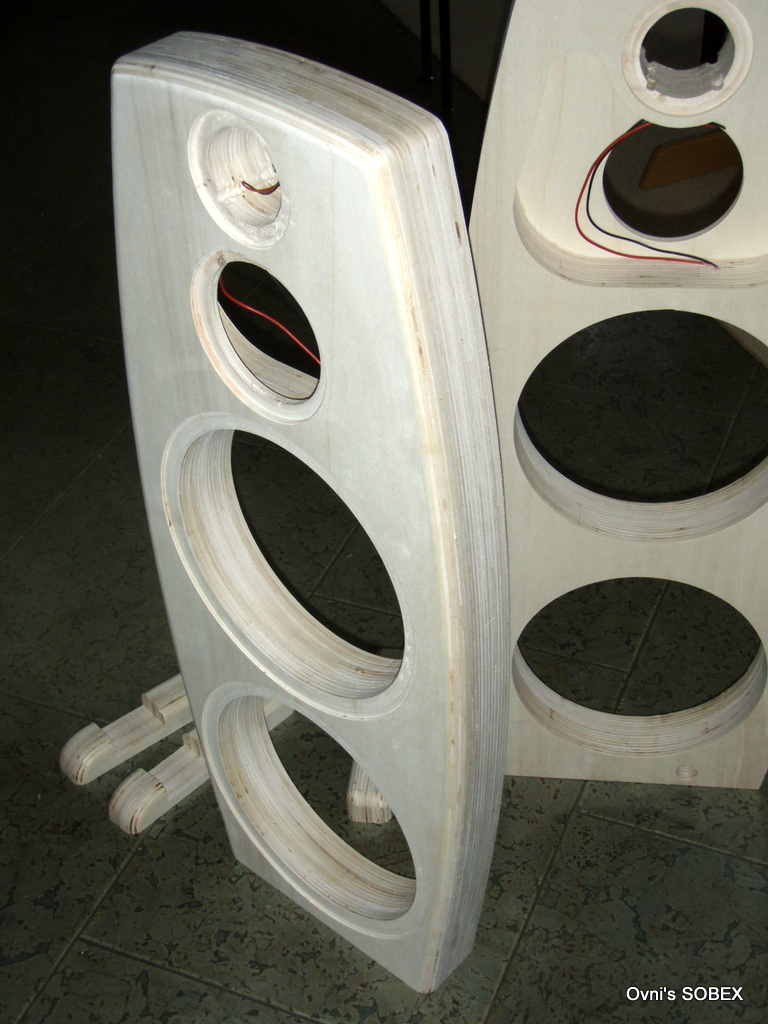

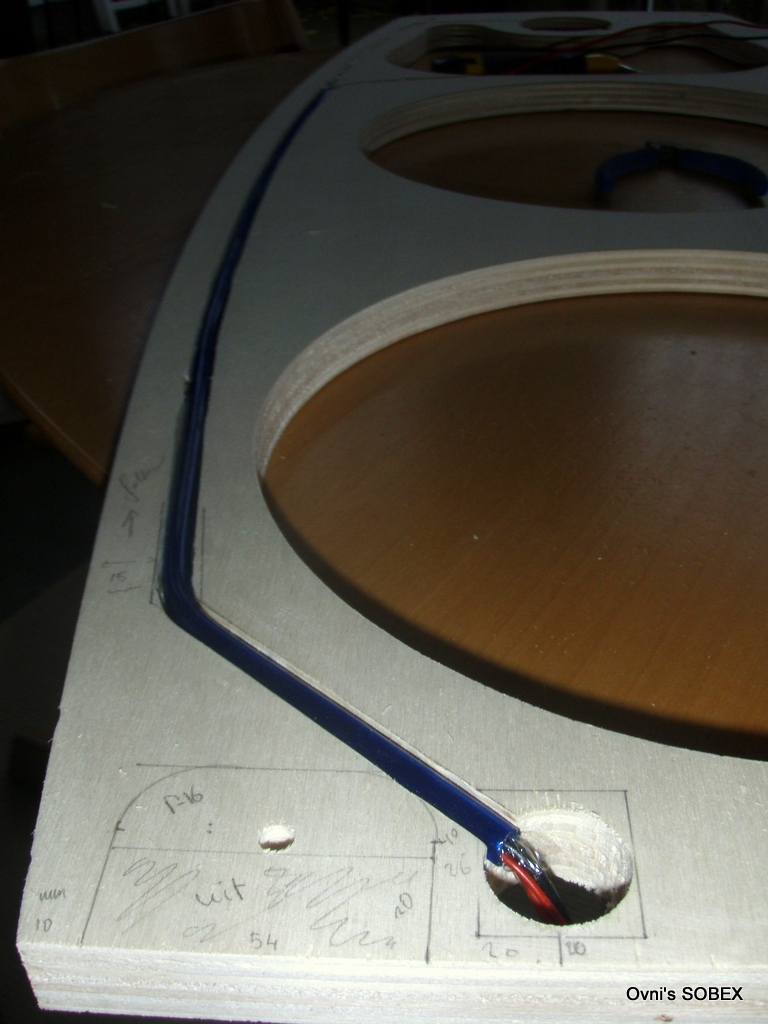

- Nadat een 8 bij 6.5 mm groef is gemaakt wordt de vier aderige kabel gesplits naar de units. Een 3 bij 4 mm gootje is dan ruim genoeg
-

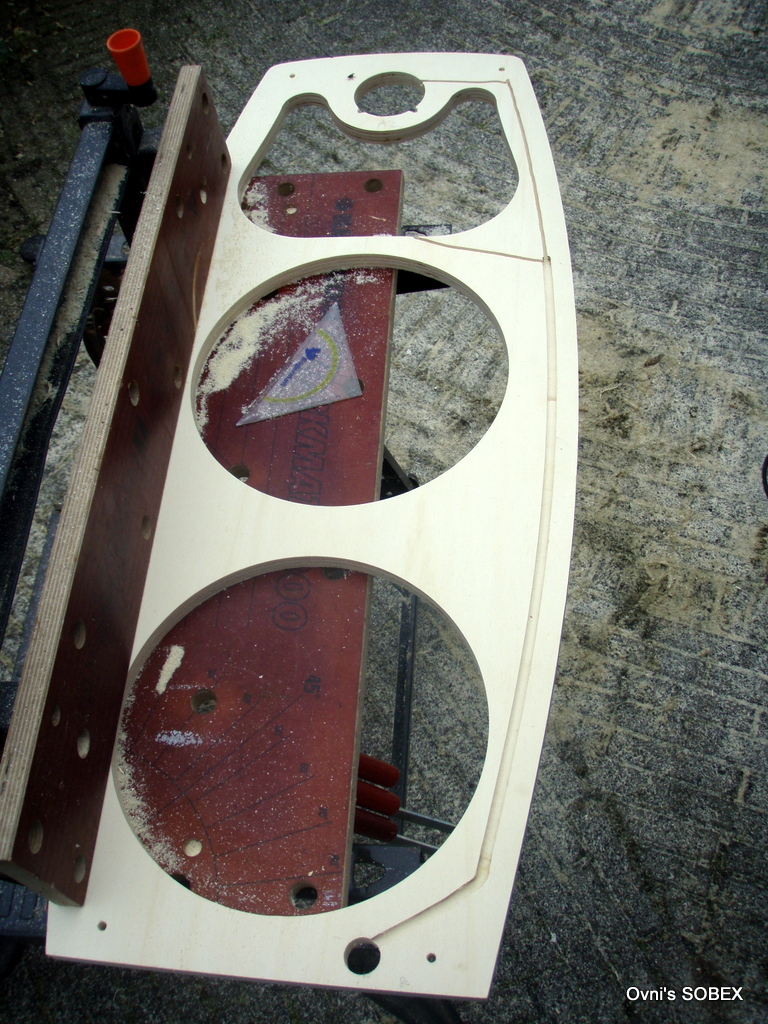

- Hier een overzicht van de goten. De smalle gootjes zijn uit de losse hand gefreesd.
-
- Nadat de kabel op lengte is gestript wordt ze in een bedje van lijm gelegd.
-
- Hier is goed te zien hoe weinig ruimte er is doordat op het laatste moment de unit posities zijn veranderd. Het ronde gat is de plek voor de connector.
-

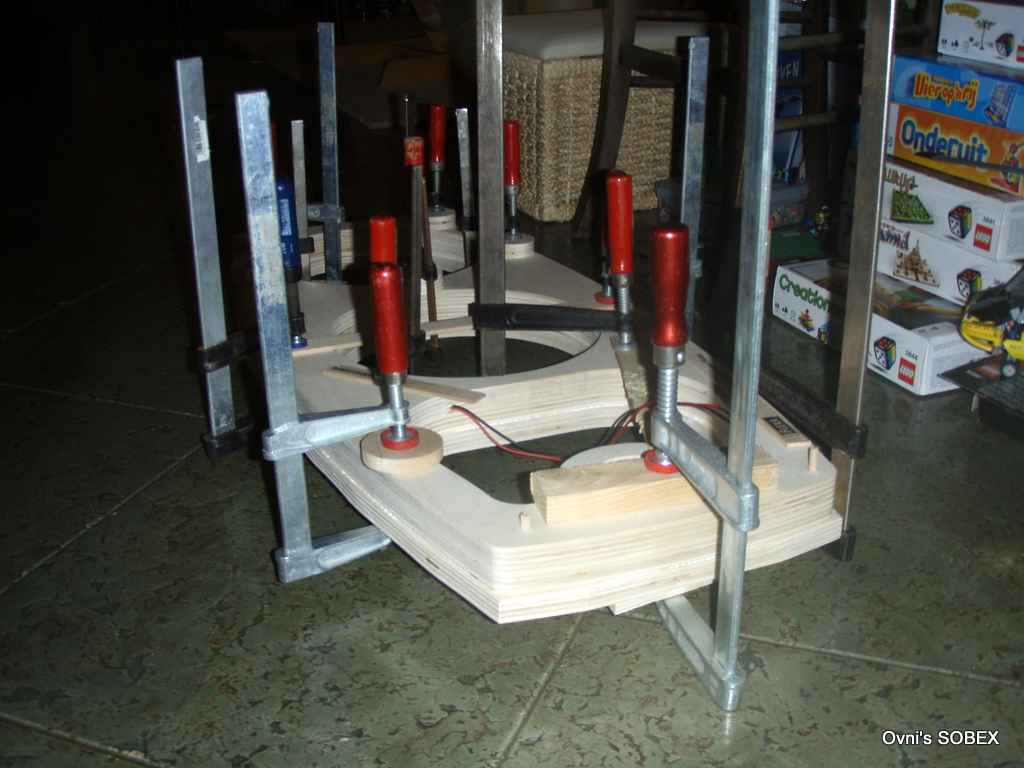

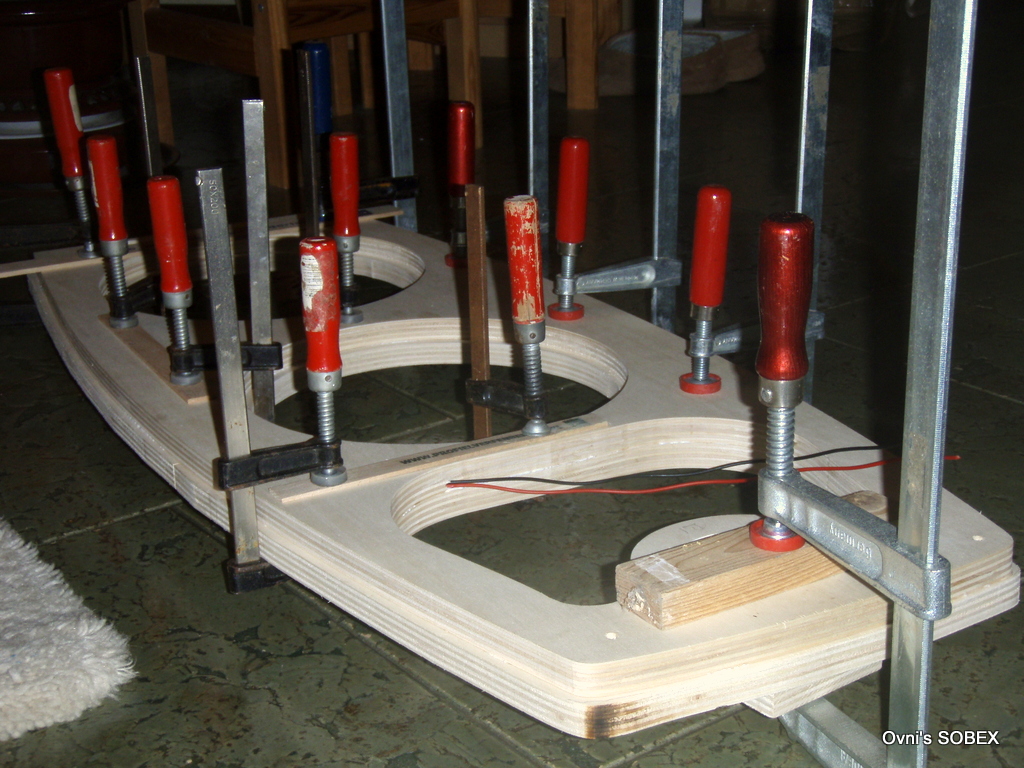

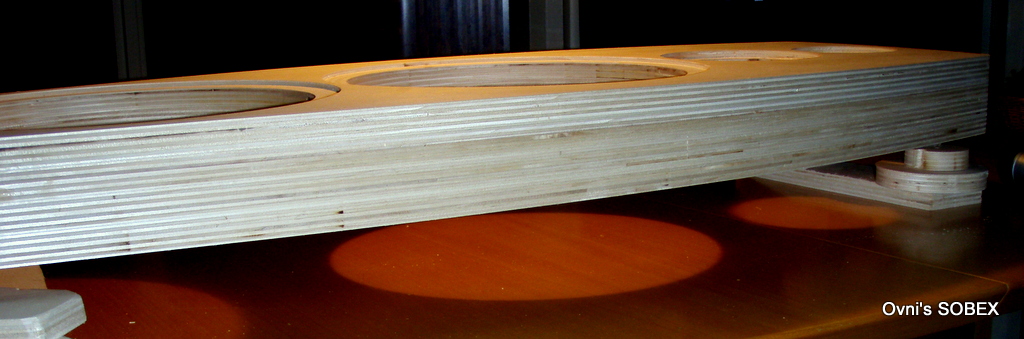

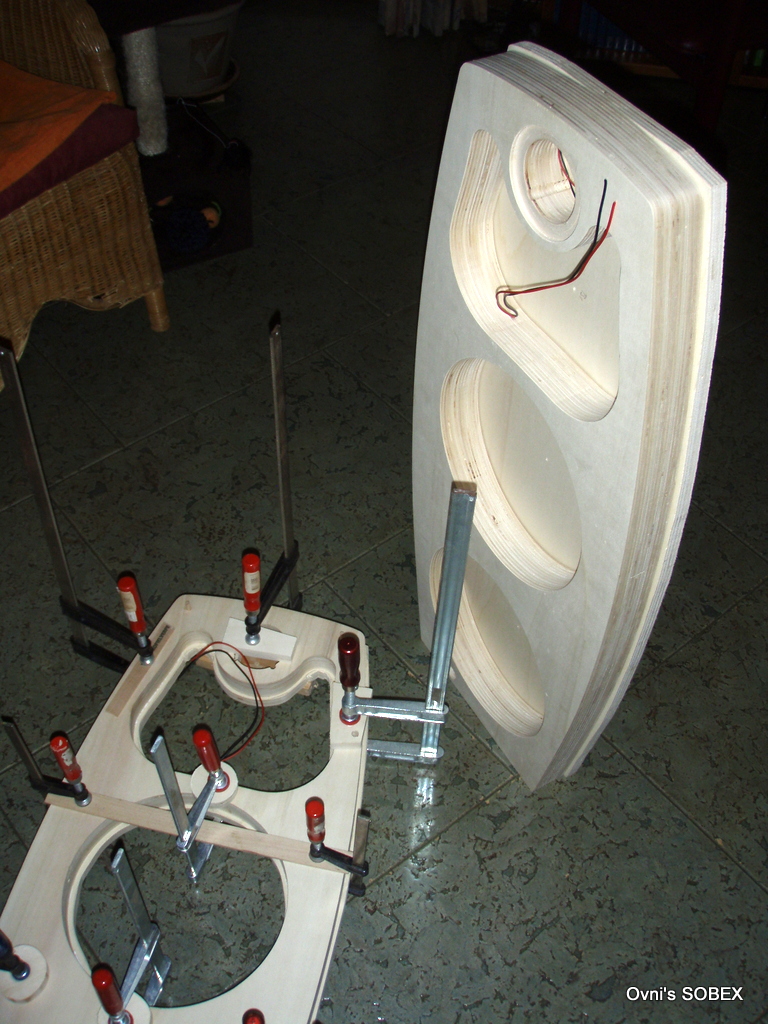

- De eerste platen worden gelijmd. Duidelijk te zien dat de 2e plaat alleen de grove vorm van de bafle heeft
-

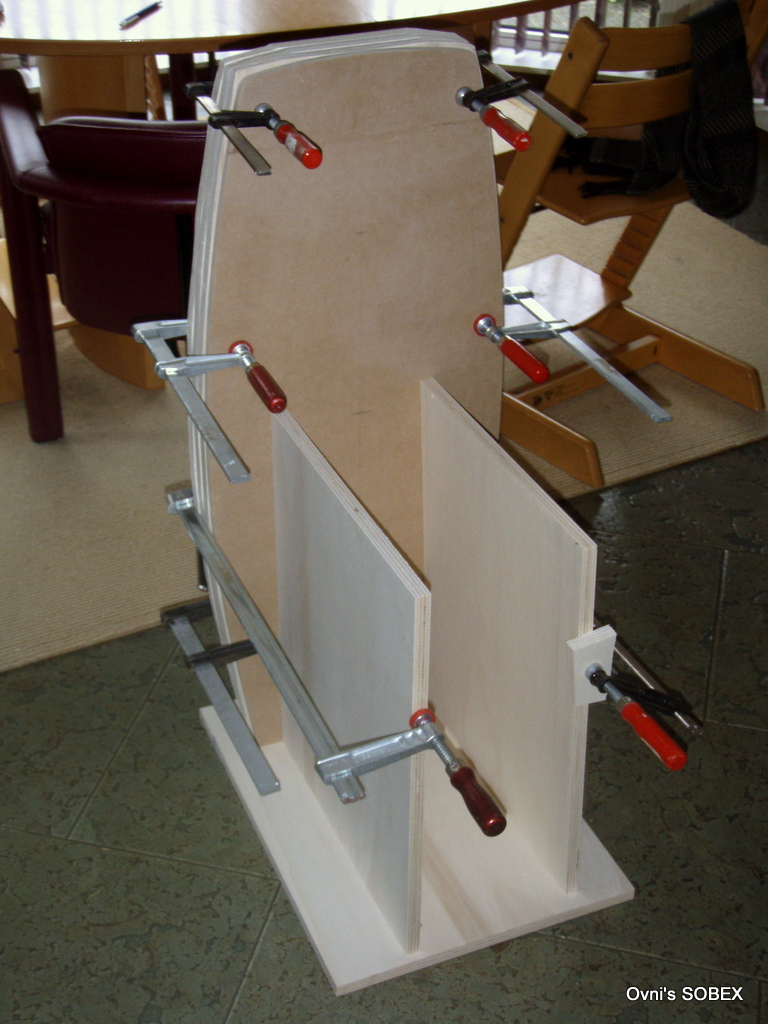

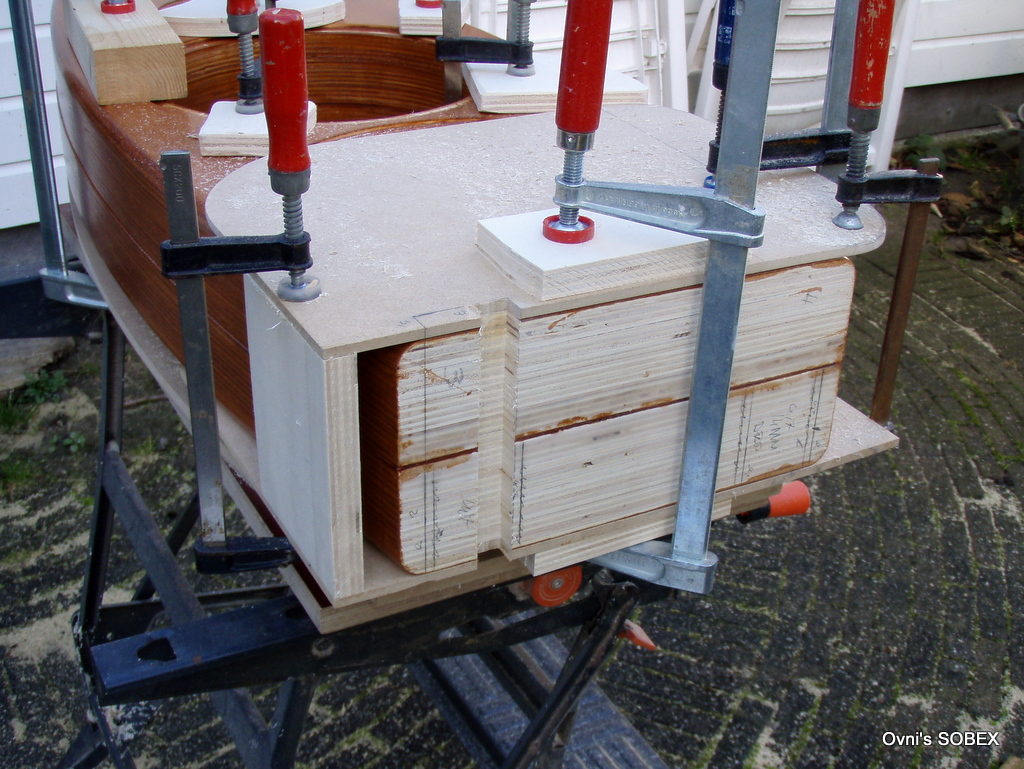

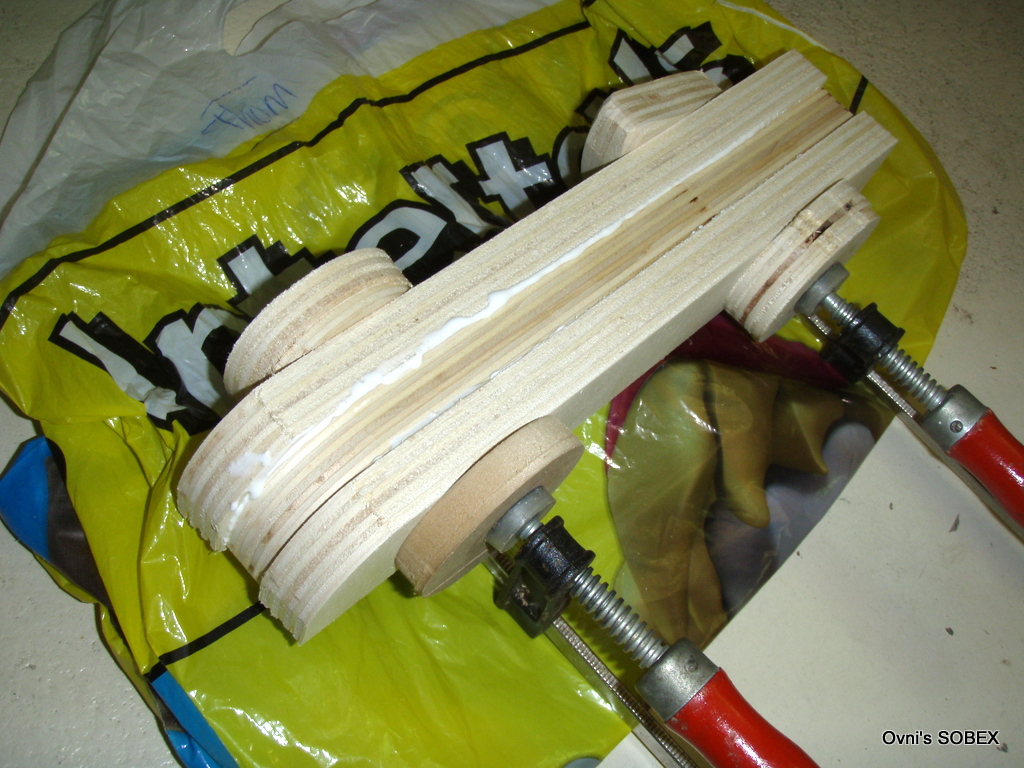

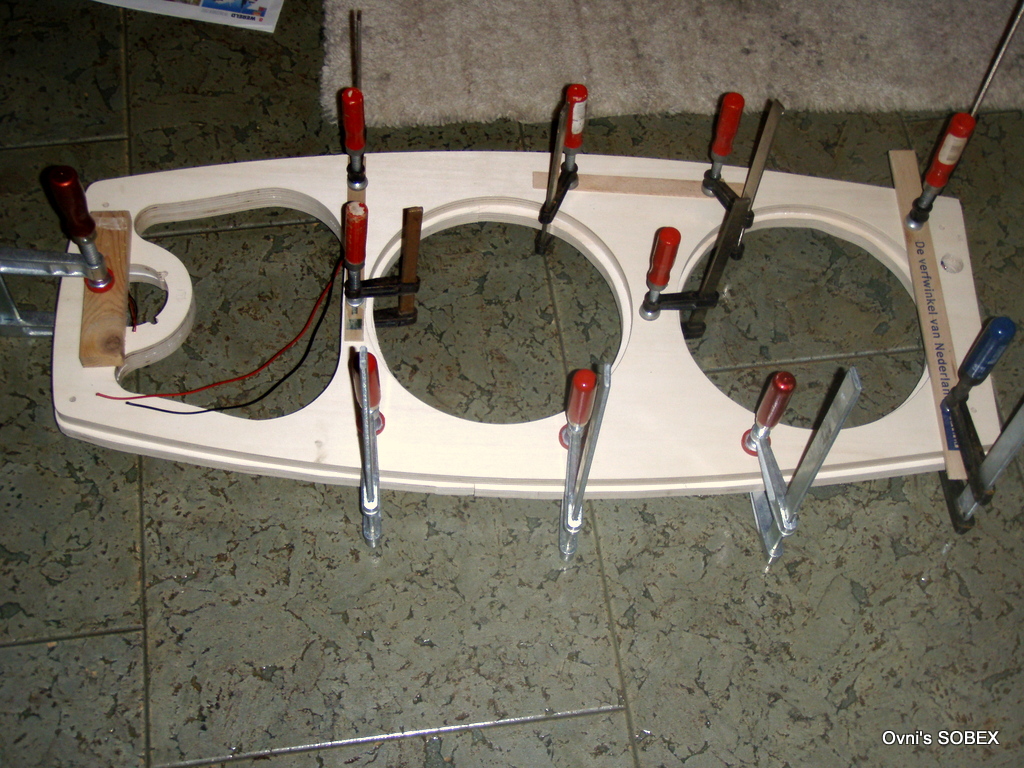

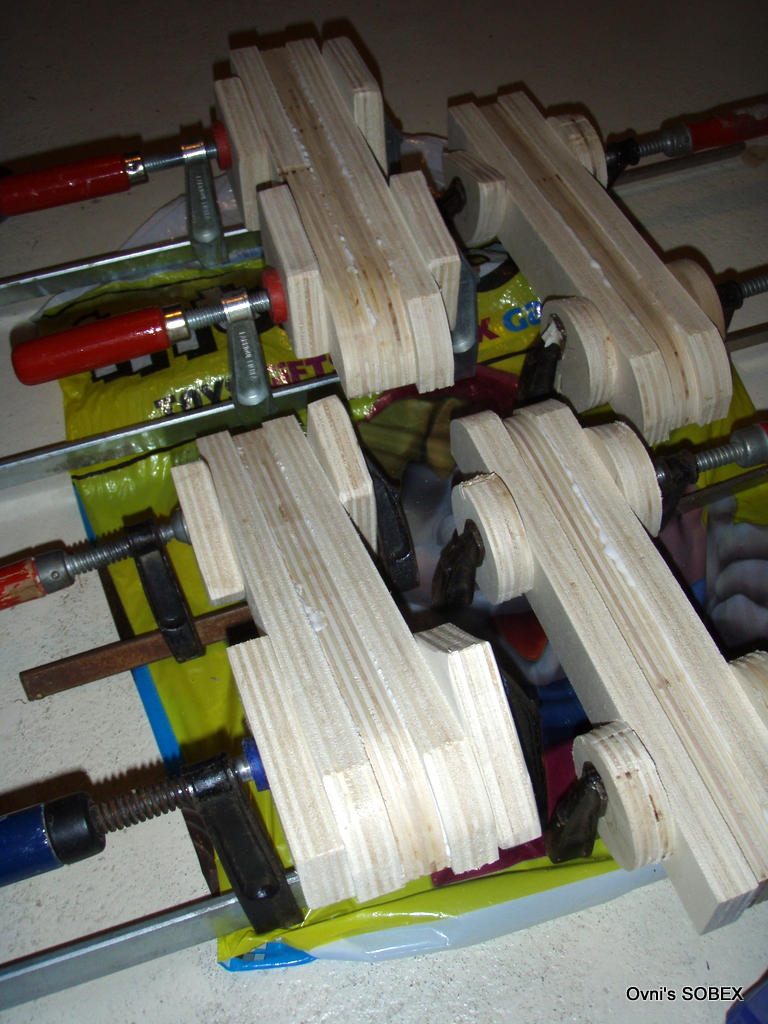

- Voor de leuk, een lijmklemmen foto.
Kan maar één plank per dag doen, dit zijn bijna al mijn klemmen
-
- We zijn al op het punt waar de uiteindelijke units komen. We starten met de tweeter.
-
- De vilt laag onder mijn cirkel hulpstuk wil nogal eens schilfers oppakken. Dit geeft minieme hoogte verschillen. Regelmatig controleren dus.
-
- Poes doet haar inspectie ronde.
-

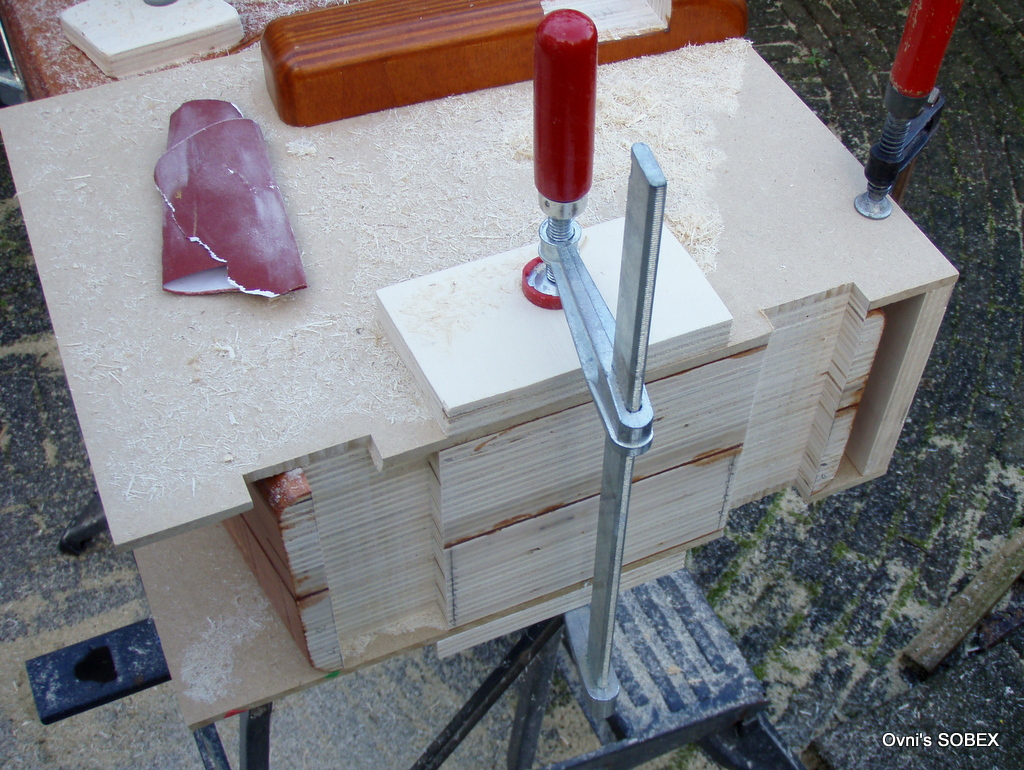

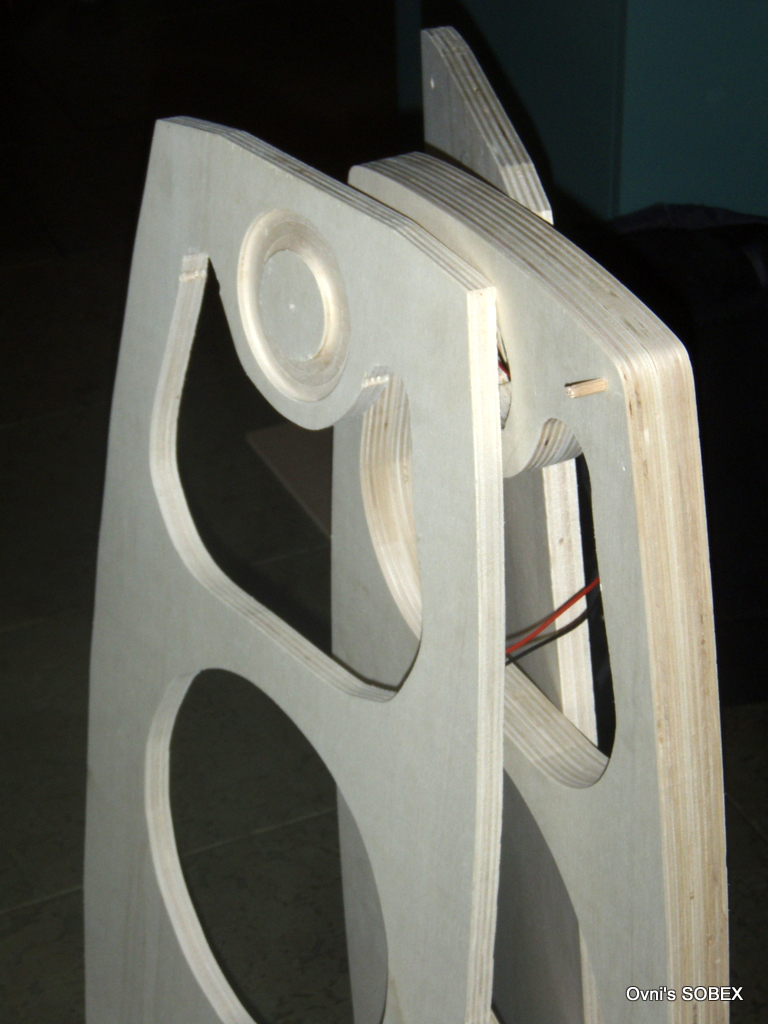

- Het middenstuk is bij beide kanten nu klaar
-
- We kunnen de achterzijde verlijmen.
-
- Tijd om de voorplaat te voorzien van de unit inbouw maten. Uiteraard eerst maar een test case.
-

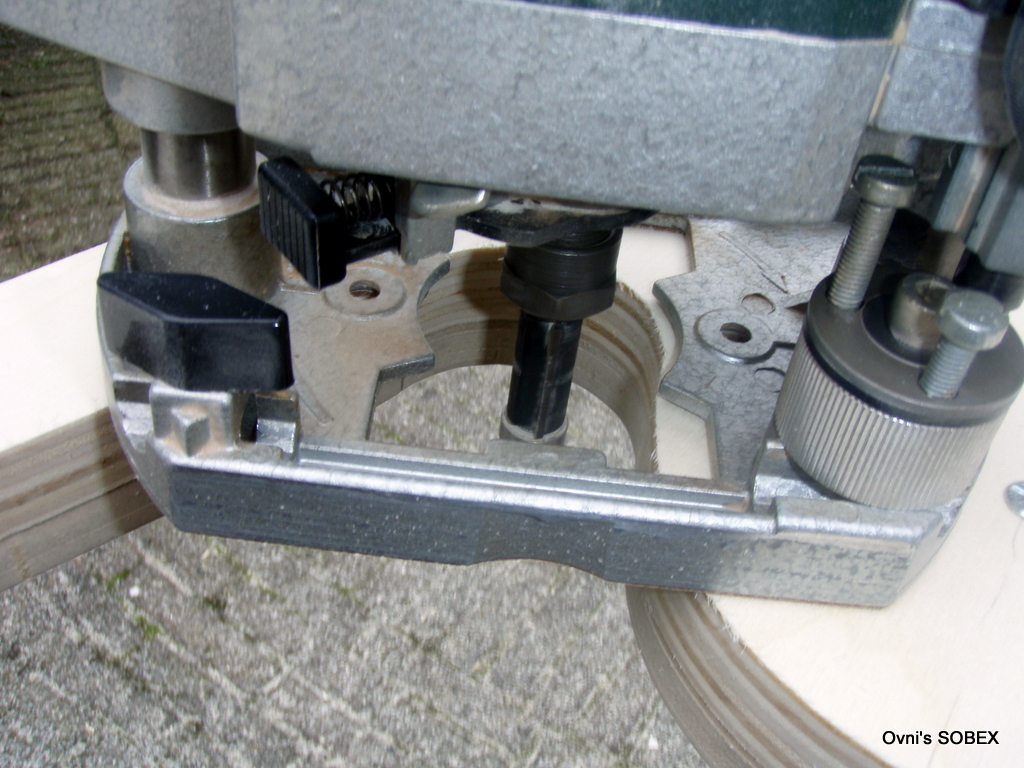

- Het afstellen van de diameter blijft lastig. Voor de hoogte heeft deze bovenfrees een mooi ingebouwd metertje.
-

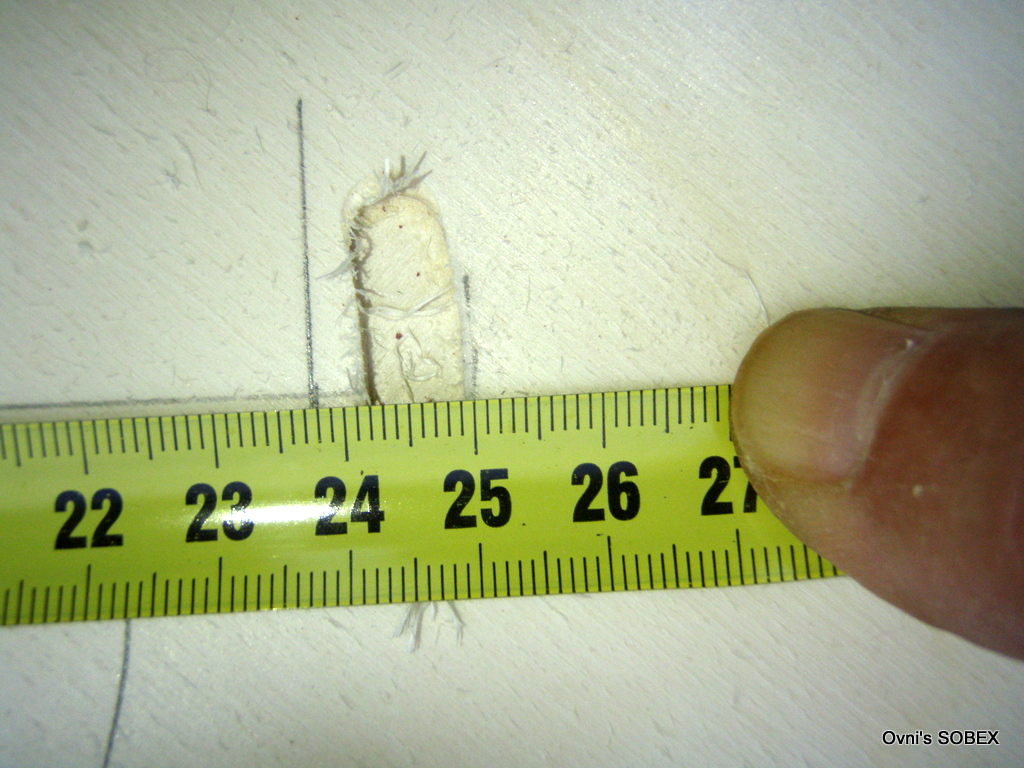

- 249-100=149 mm. Officieel moet het 148 mm zijn, max afwijking 0,37 mm volgens de Denen. Mooi zo laten, lak kost ook ruimte.
-

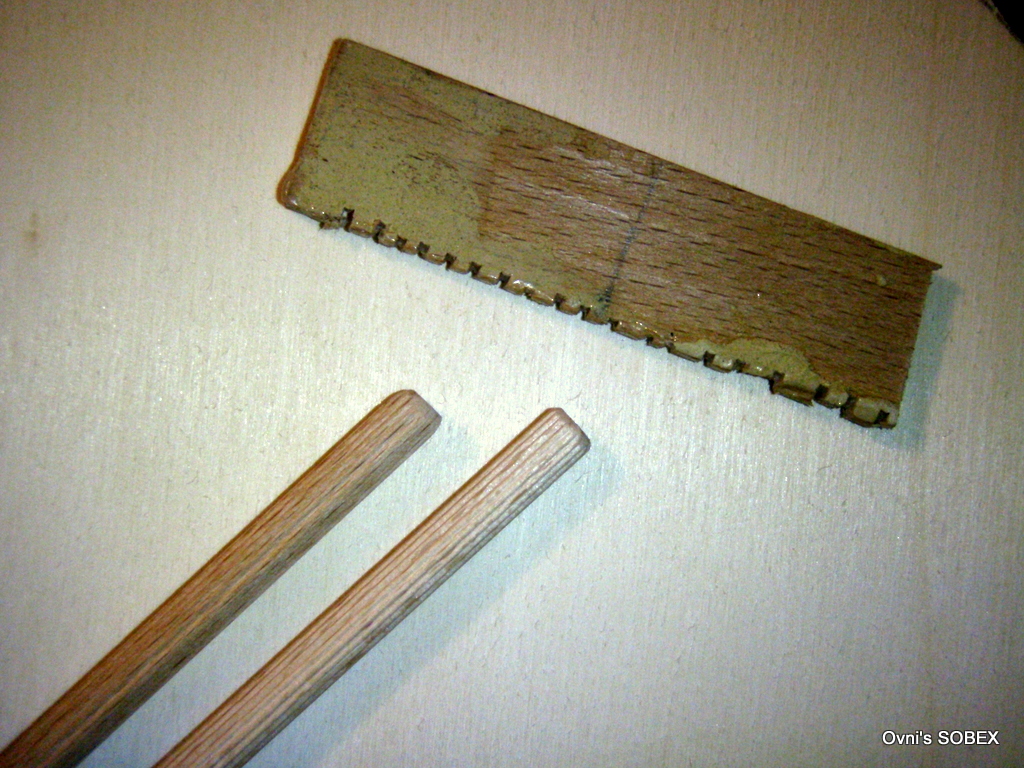

- Een home-brewed lijmkam. Zonder wil het niet
-
- De andere baffle krijgt zijn derde laag gelijmd. Staande de andere speaker met de ruwe front plaat.
Merk op dat de overtollige lijm nooit op de zijkant van de baffle kan lopen omdat de ruwe versie onder ligt. Dit zou zonder twijfel leiden tot kopieer fouten!
-
- een foutje wordt gewoon mee gekopieerd :-( Voordat de front plaat ervoor komt, links op de foto, maar even een stukje kneedgum o.i.d. erin.
-
- Ai, foutje .... eigen schuld natuurlijk; ik had het meterje voor de diepte instelling niet goed vast gezet. Verloop van 4 mm de diepte in.
-

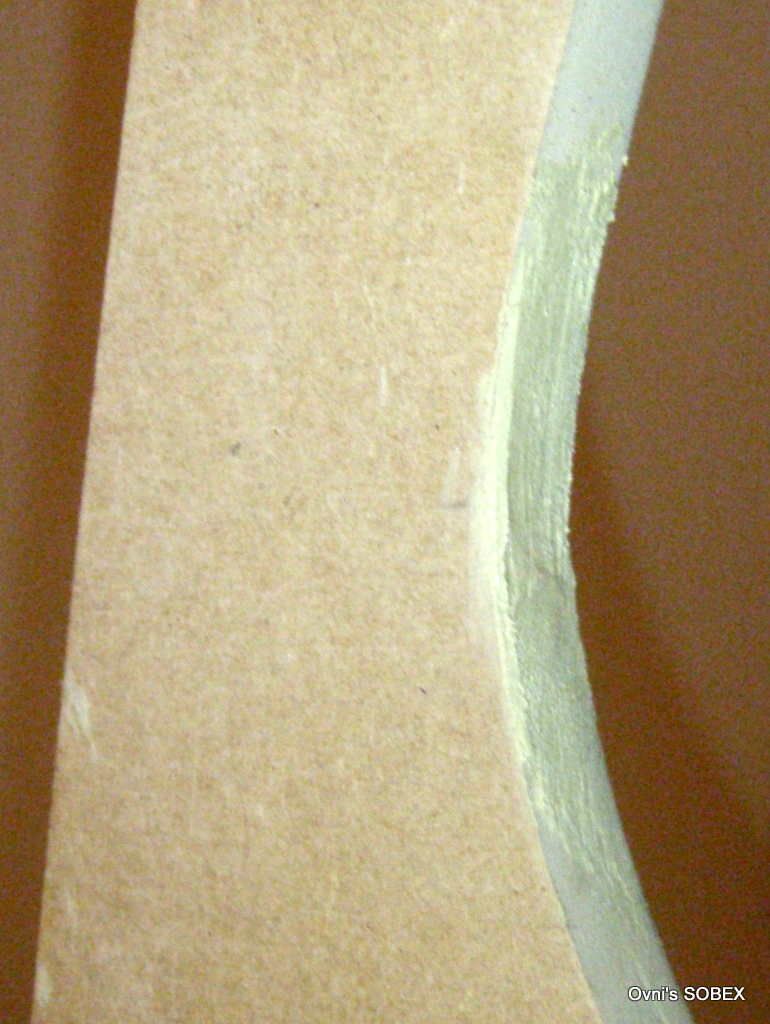

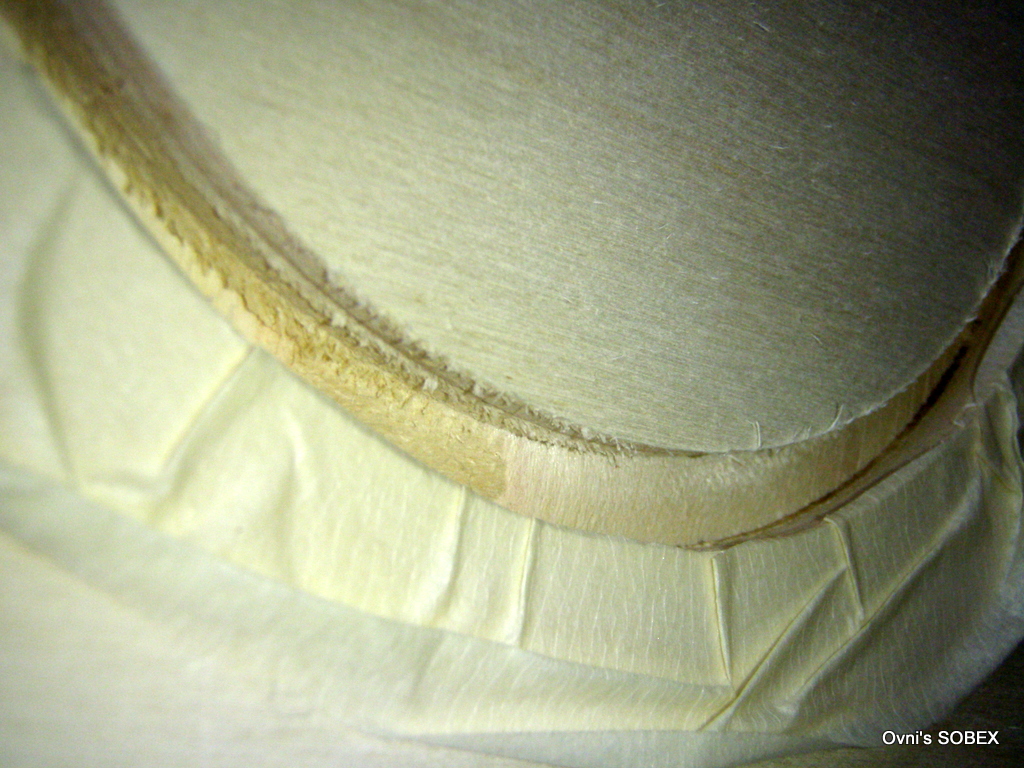

- Na het afplakken de te diepe geul gevuld met epoxy plamuur.
-

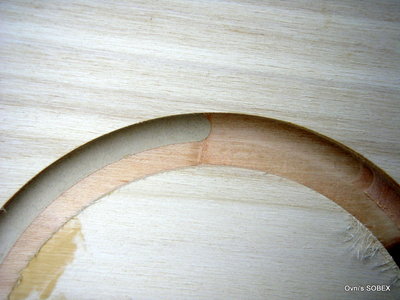

- Dat laat zich prima frezen. Nadeel is wel dat dit geintje je een dag kost.
-

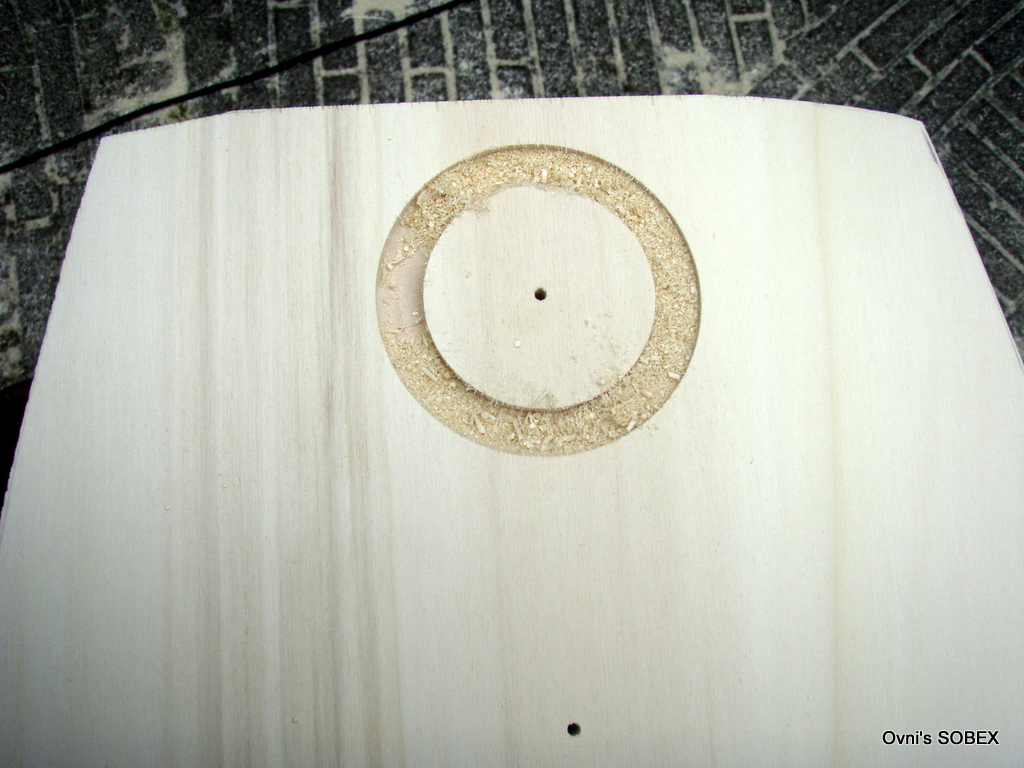

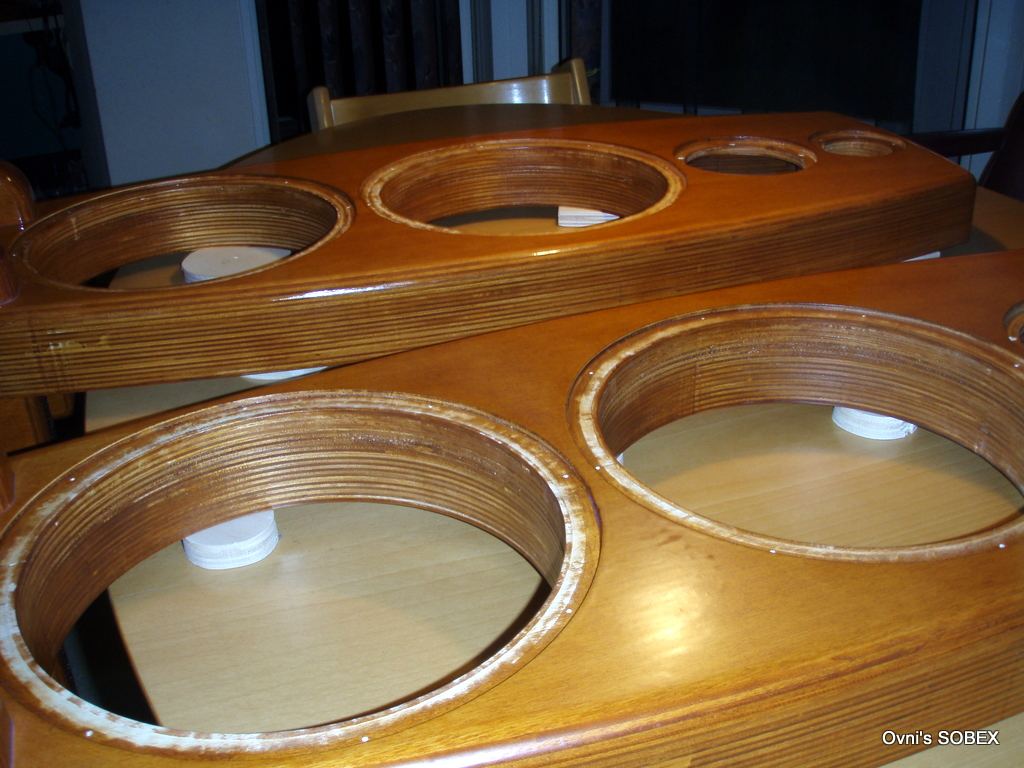

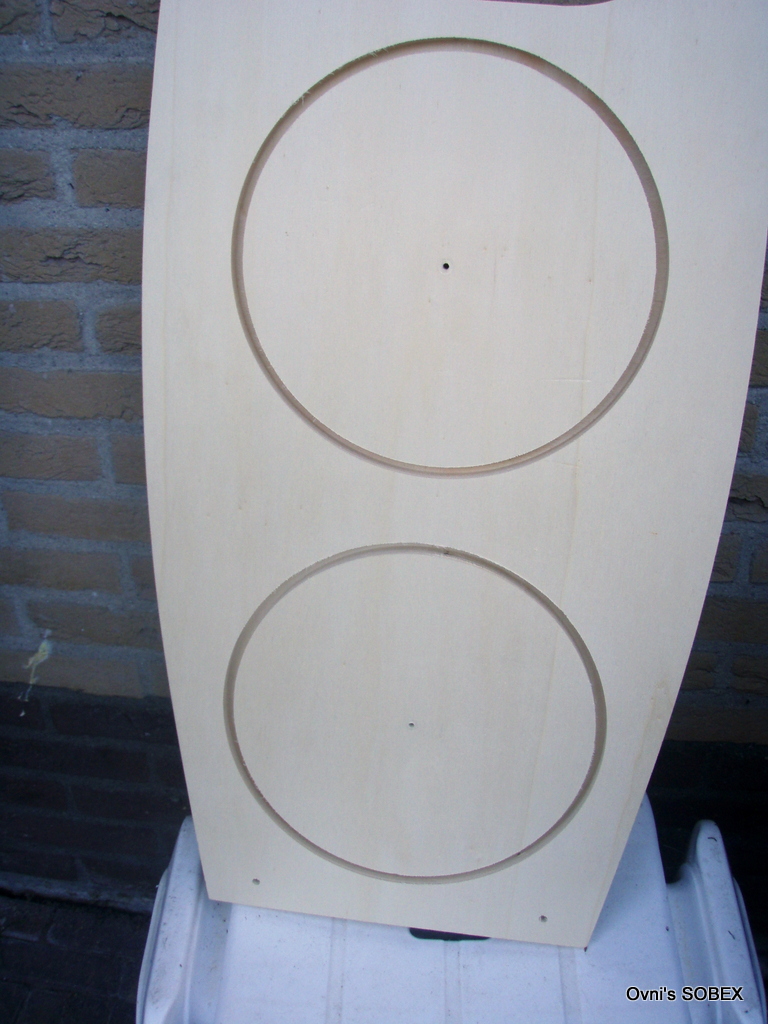

- De frontplaten krijgen hun definitieve cirkels voor de units. Zaterdag kan het dus af gefreesd worden.
-

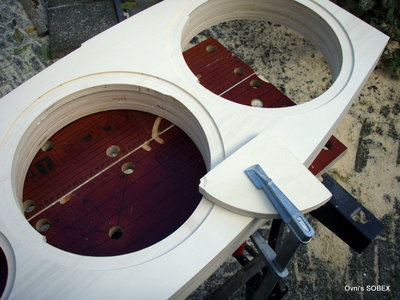

- Ook de laatste plaat wordt volgens het beproefde concept gefreesd.
Laatst gewijzigd door ovni op zo 18 nov 2012, 16:46, 13 keer totaal gewijzigd.
Re: Sobex
Het maken van de voetjes
&

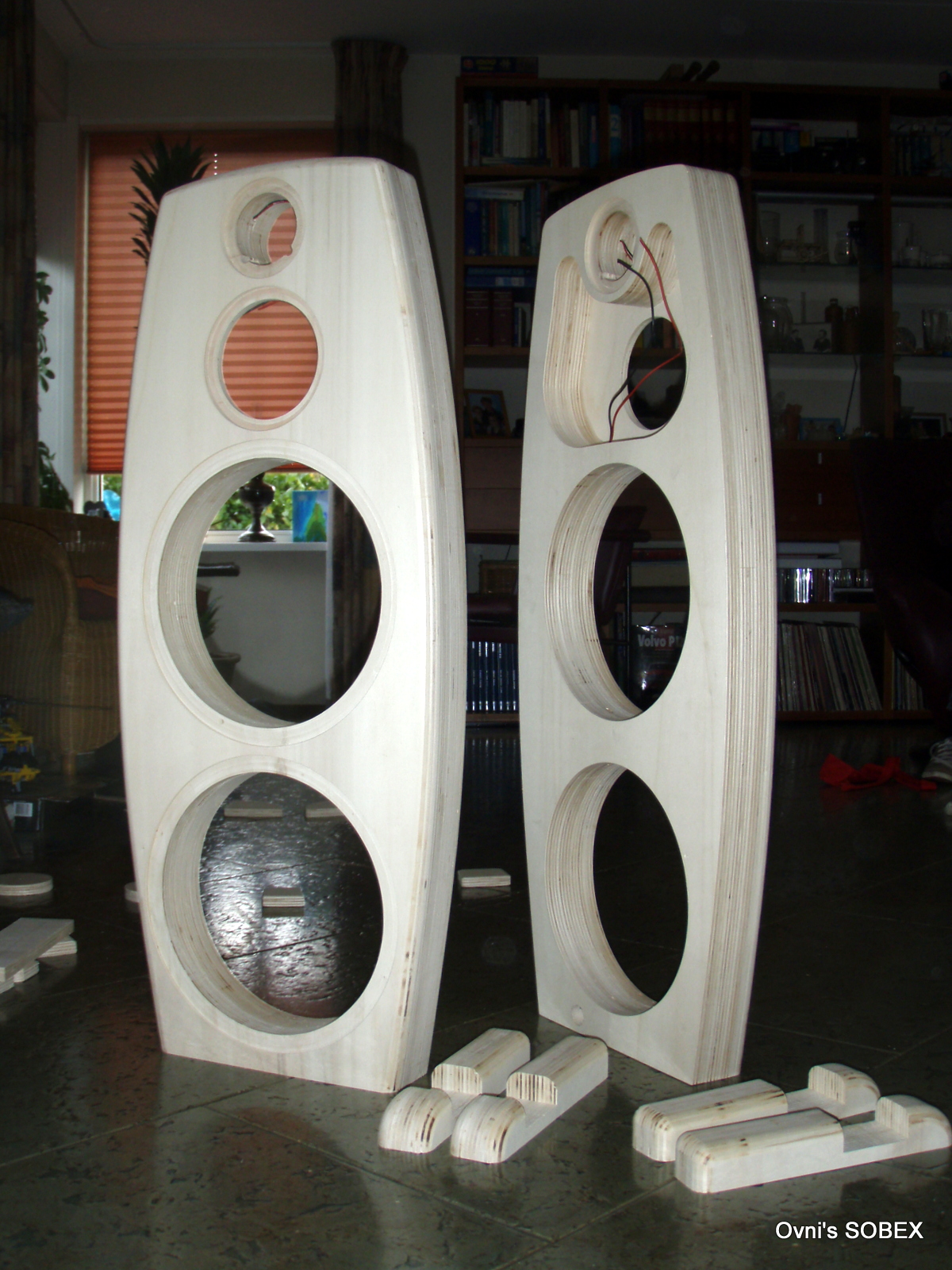

het afronden van de baffle
We gaan productie draaien. Nog 2 dagen vakantie (en droog weer
).
Zit nog wel in mijn maag met de volgende 2 zaken;
1 - Afronding baffle, met de .5 incher of de 16 mm?
De halve inch frees is van JSO en veel stabieler dan de 16mm van CMT. Daarnaast blijft er op drie punten slechts 1,5 tot 2 mm speling bij gebruik van de 16mm, hoewel die natuurlijk de eerste 2 mm bijna niets weg haalt.
2 - De voetjes, moet er wel een stuk voor zoals in het sketchup plaatje, of alleen iets aan de achterkant?
&
het afronden van de baffle
We gaan productie draaien. Nog 2 dagen vakantie (en droog weer
).Zit nog wel in mijn maag met de volgende 2 zaken;
1 - Afronding baffle, met de .5 incher of de 16 mm?
De halve inch frees is van JSO en veel stabieler dan de 16mm van CMT. Daarnaast blijft er op drie punten slechts 1,5 tot 2 mm speling bij gebruik van de 16mm, hoewel die natuurlijk de eerste 2 mm bijna niets weg haalt.
2 - De voetjes, moet er wel een stuk voor zoals in het sketchup plaatje, of alleen iets aan de achterkant?
- Bijlagen
-
- Het laatste malletje wordt gemaakt
-

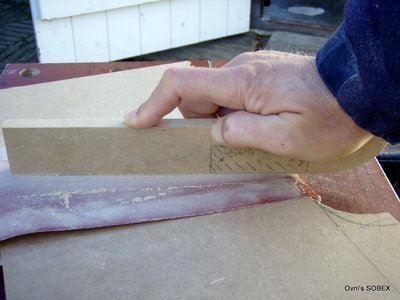

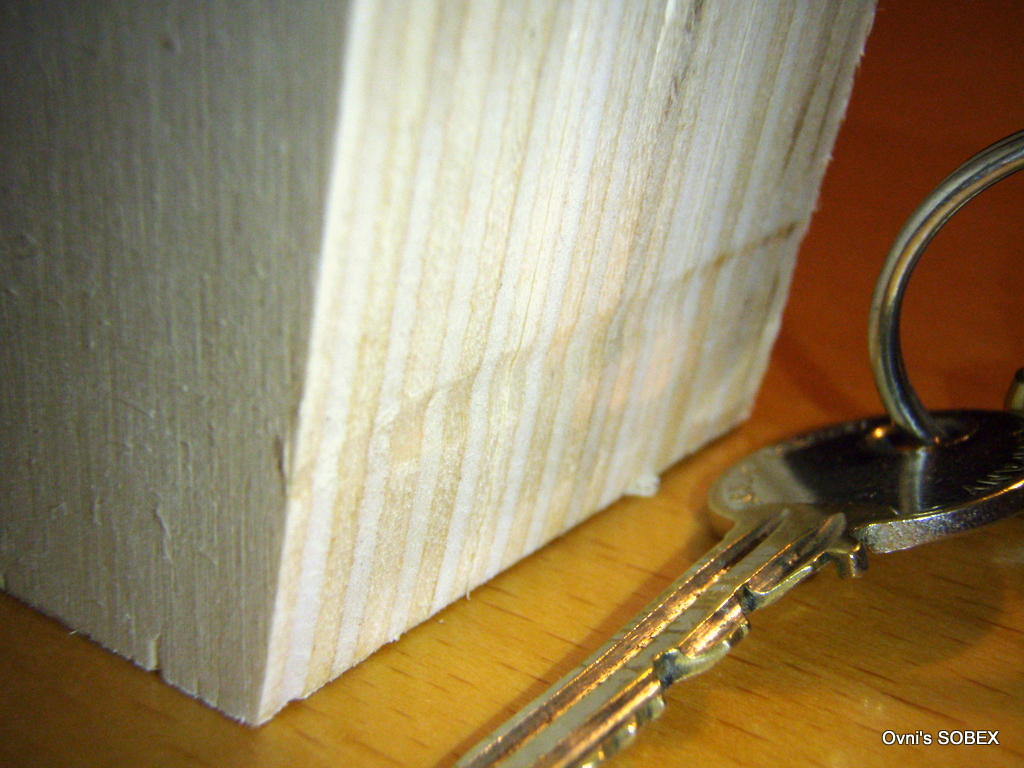

- Even op maat maken
-
- Elke voet wordt in één maal gelijmd. De middelste is van de mal getrokken en moet lijm vrij blijven.
-
- Productie draaien in je vakantie!
-
- Tja,
Welke ronding moet dit nu hebben?
-

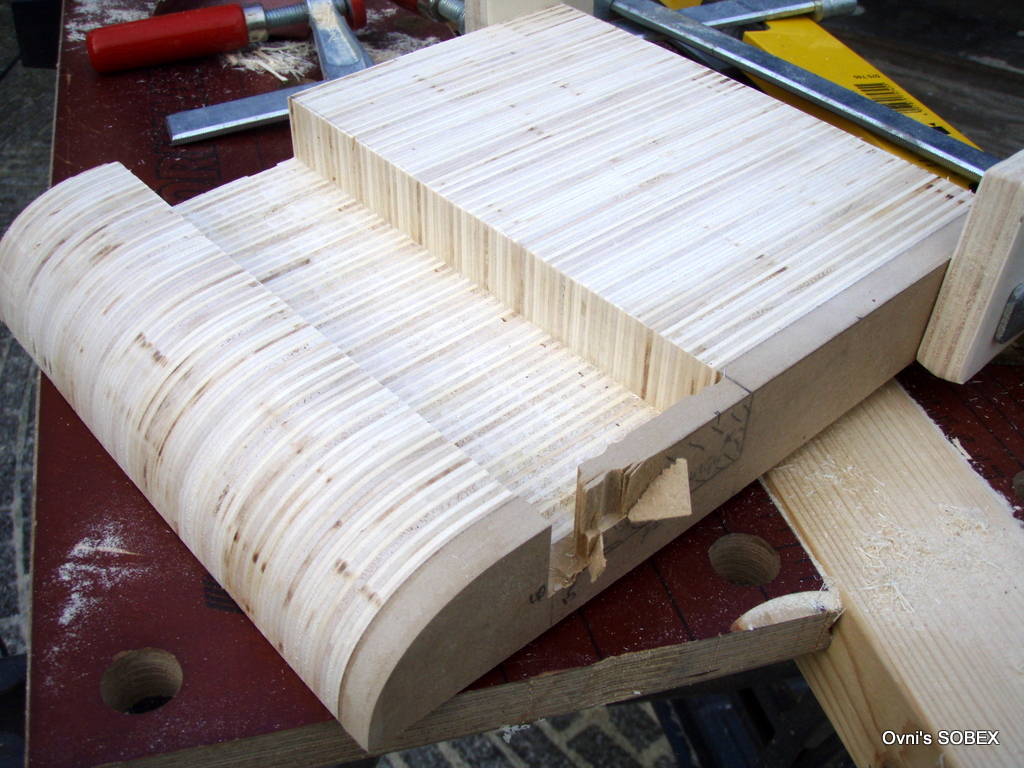

- Hak en breek werk!
-
- Weet niet of dit wel zo'n goed idee is .... Zie foto's verderop
-

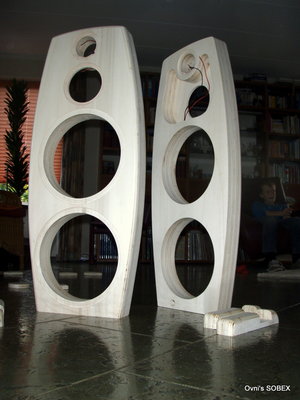

- Toch maar de 16 mm ronding ...
Lijkt de baffle direct weer dunner door!
-

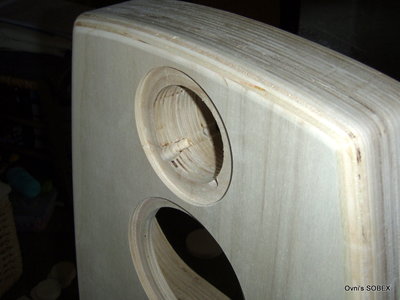

- Kon wel bij de tweeter.
-

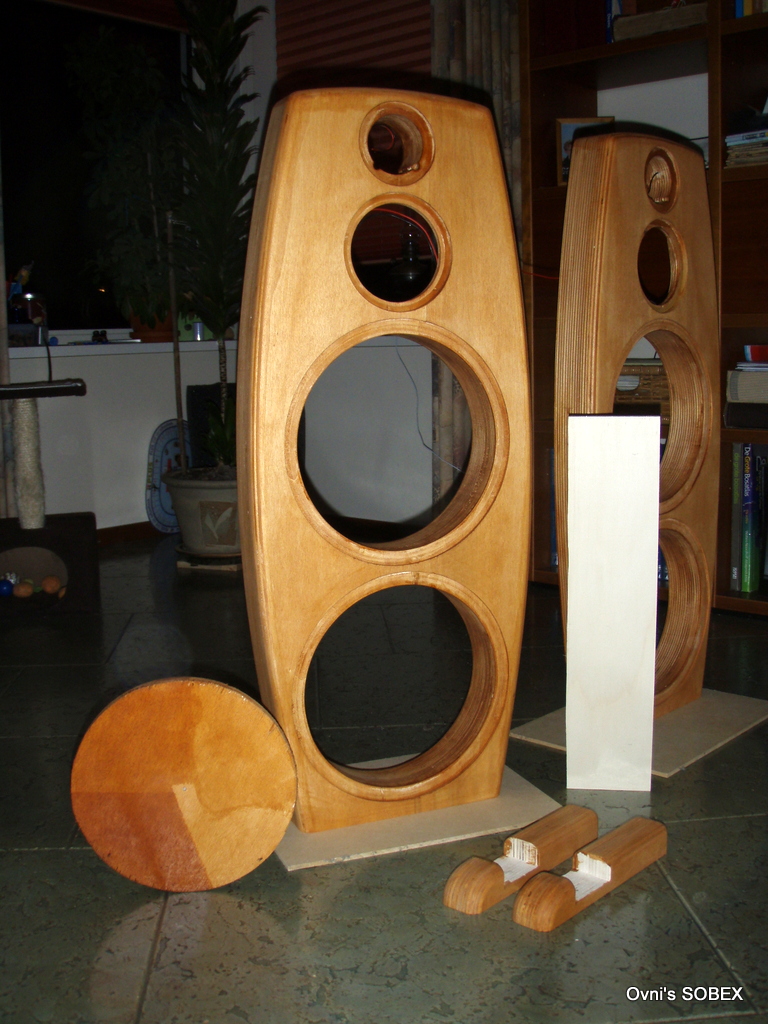

- Nog een plaatje
-
- Bijna de sketchup pose
Laatst gewijzigd door ovni op wo 31 okt 2012, 19:53, 3 keer totaal gewijzigd.
Re: Sobex
We gaan verder met het lakken.
Gezien het low budget karakter doen we dat zelf, er staat nog driekwart liter glitsa eigglans boven op zolder. Maar eerst een kleurtje erop. 2 of 3 lagen. Op de eerste foto is een proefstukje met 1 verdund, 1 maal, 2 maal en drie maal gebeitst. Er zit nog geen glitsa op.
De versie die mee gaat naar Beetsterzwaag zal dus nog niet afgelakt zijn.
Het aantal lagen Glitsa zal zo'n 8 à 9 bedragen. Maximaal 1 laag per dag aan te brengen.
Gezien het low budget karakter doen we dat zelf, er staat nog driekwart liter glitsa eigglans boven op zolder. Maar eerst een kleurtje erop. 2 of 3 lagen. Op de eerste foto is een proefstukje met 1 verdund, 1 maal, 2 maal en drie maal gebeitst. Er zit nog geen glitsa op.
De versie die mee gaat naar Beetsterzwaag zal dus nog niet afgelakt zijn.
Het aantal lagen Glitsa zal zo'n 8 à 9 bedragen. Maximaal 1 laag per dag aan te brengen.
- Bijlagen
-
- Eerste beits-laag, het hout zuigt extreem.
-
- De 2e laag kleur
-
- De 3e laag kleur. Het klompen triplex is wel een aardig vergelijk met de kast er achter, daarop zit dik-vineer amerikaans kersen.
-
- Door de watergedragen lak zuigen oneffenheden zich vol en worden zichtbaar.
Na de 2e laag Glitsa wordt elke laag weer geschuurd. Het opgezette pluizige hout wordt zo blijvend glad weg geschuurd.
Hoe je ook schuurt op blank hout dit houd je altijd! Vol gezogen hout laat zich overigens ook veel beter schuren.
-
- Terug van Beetsterzwaag direct weer schuren en lakken. Deze zit bijna weer helemaal in de lak. (rechts onder nog niet)
-
- Toch besloten het eerste ontwerp van de voetjes te handhaven.
-

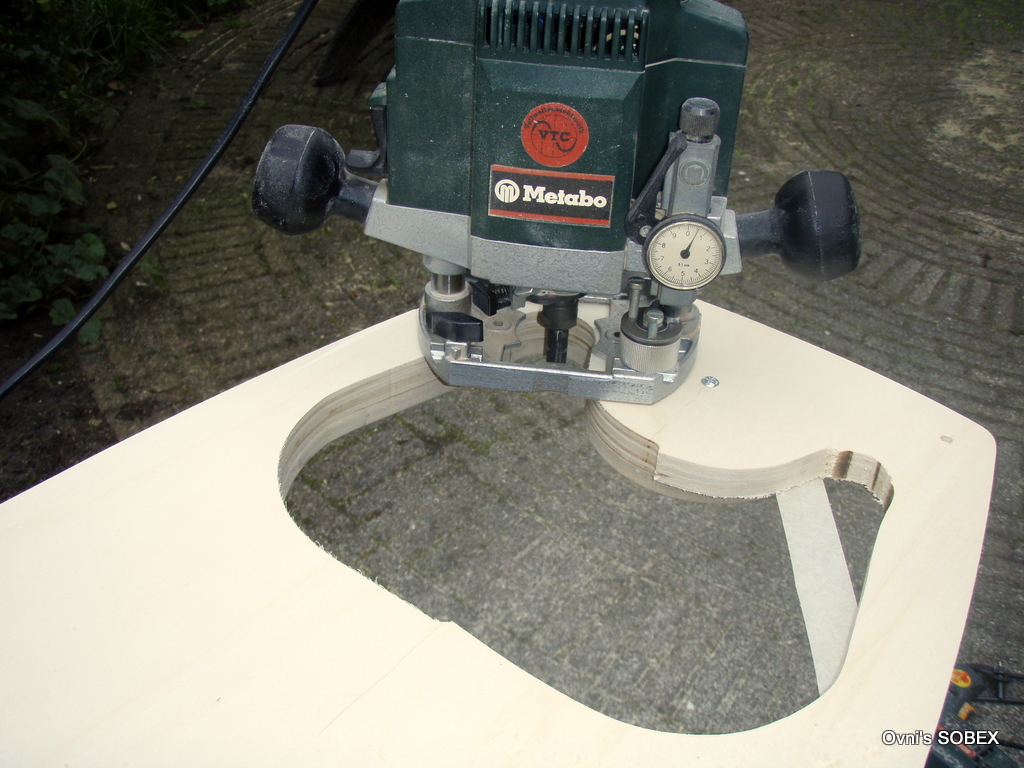

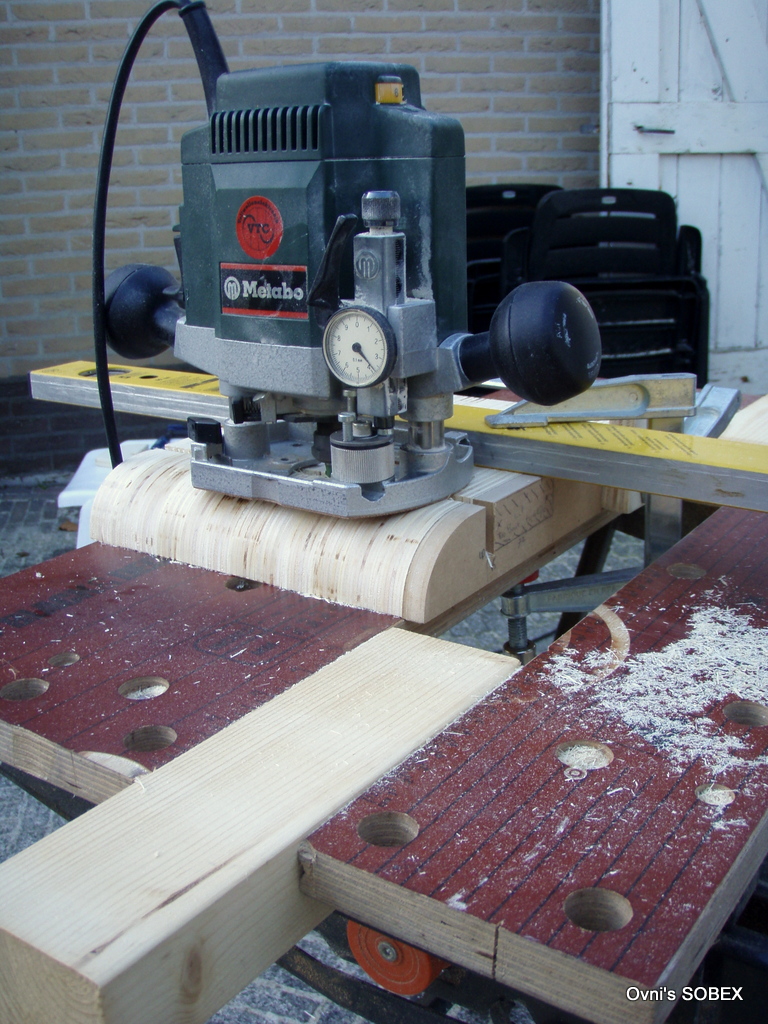

- Via een malletje kan er eenvoudig gefreesd worden.
-
- Na flink wat heen en weer frezen is dit het resultaat. Niet zichtbaar is de spier pijn ... je freest nl. uit een onmogelijke positie!
-

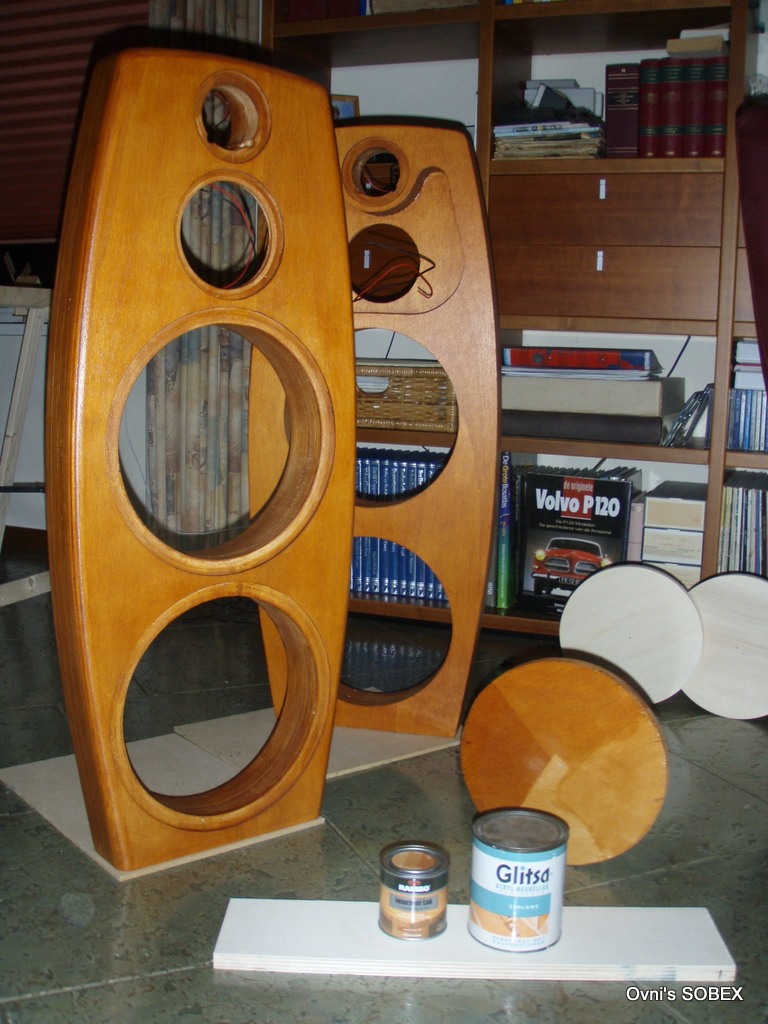

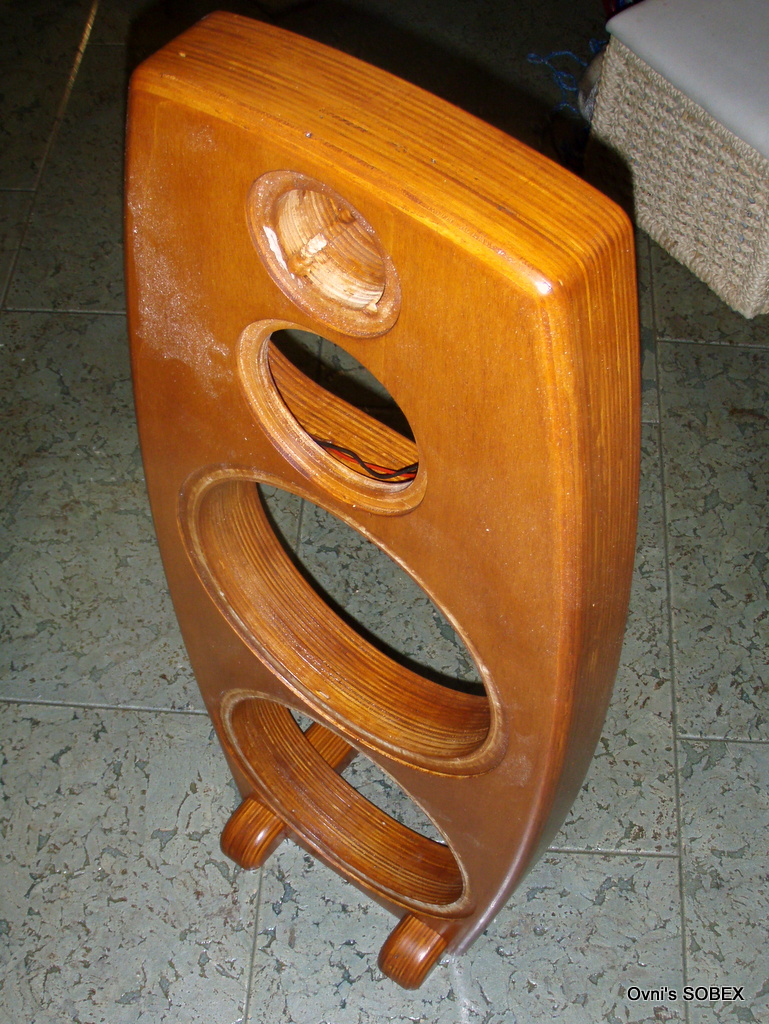

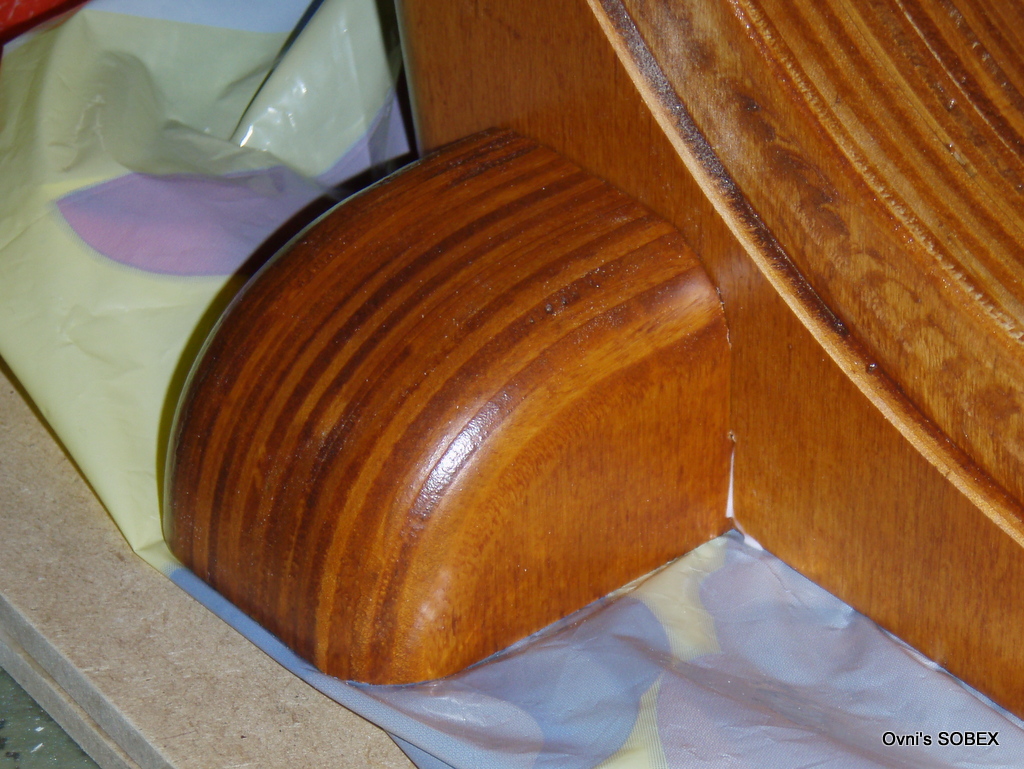

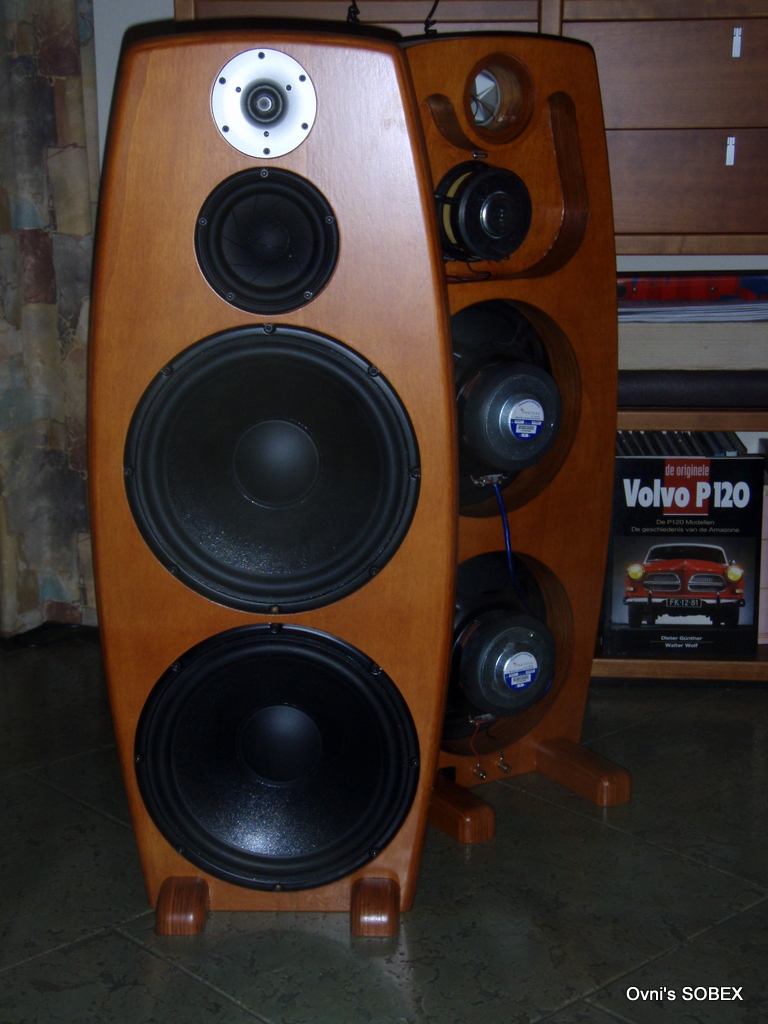

- Ziet er toch wel goed uit ....
-
- Beschaafd klein dankzij de groothoeklens. De matte stukken is niets anders dan losse schuurstof
-
- De laatste lak laag. 7 maal de voorkant en 4 maal de achterkant.
-

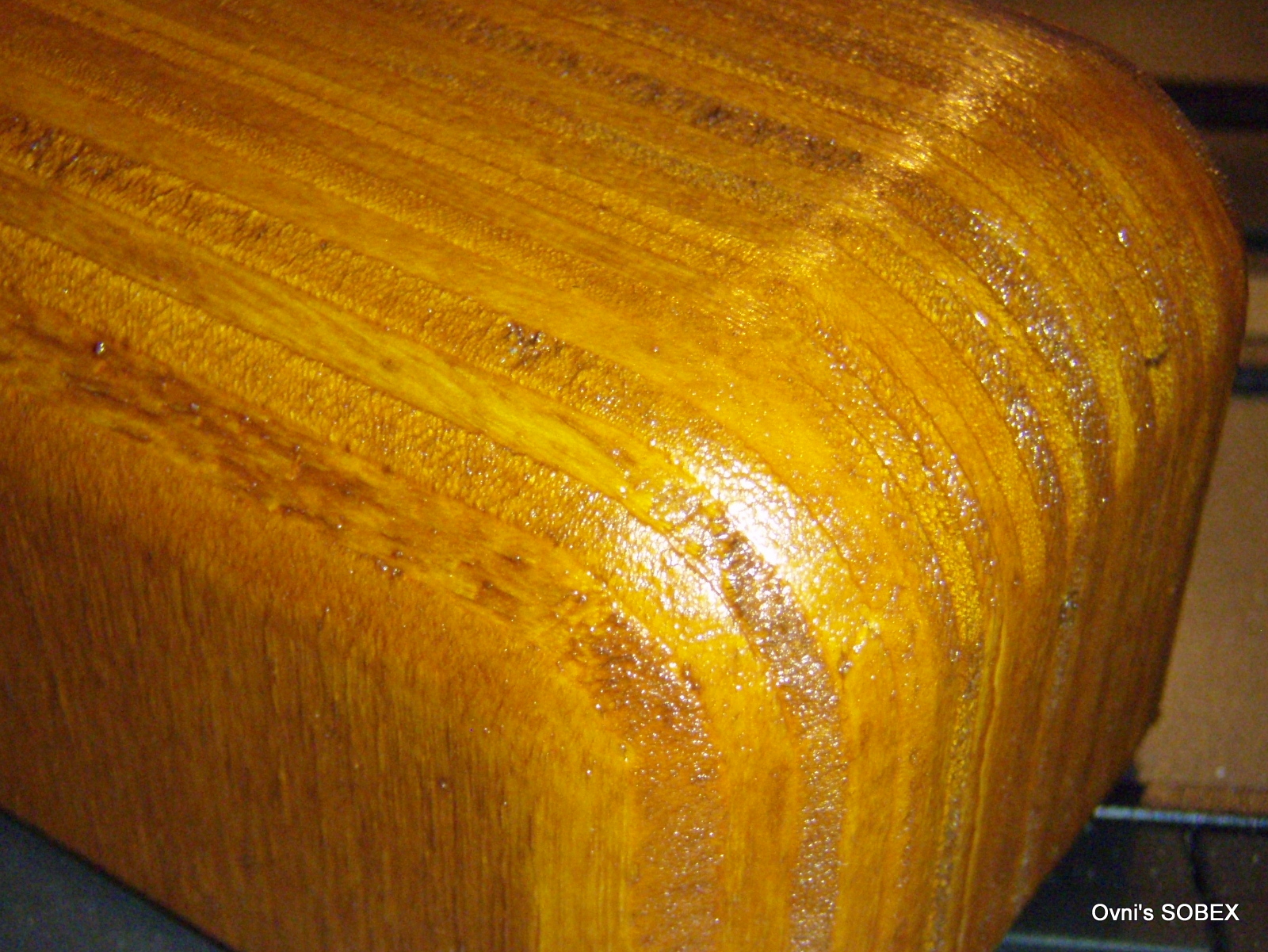

- De voorste is al stof droog. Pas als de laag echt droog wordt krijgt het de zijde glans.

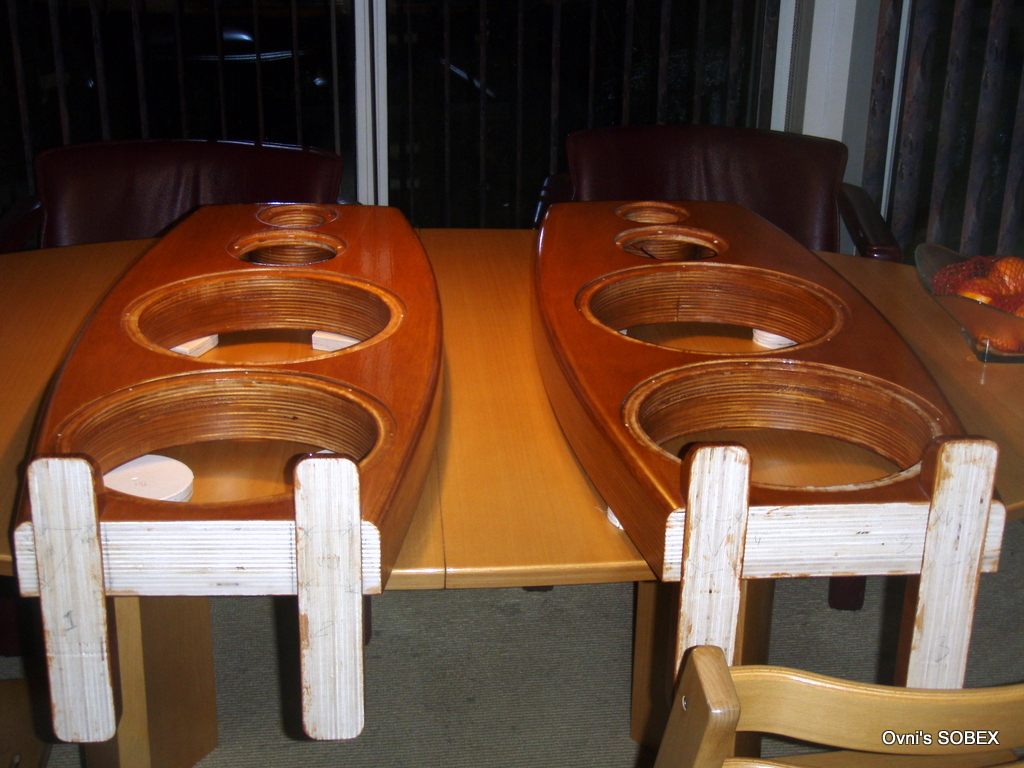

Morgen gaan afmonteren!
Laatst gewijzigd door ovni op za 24 nov 2012, 23:50, 13 keer totaal gewijzigd.
Re: Sobex
Afmonteren

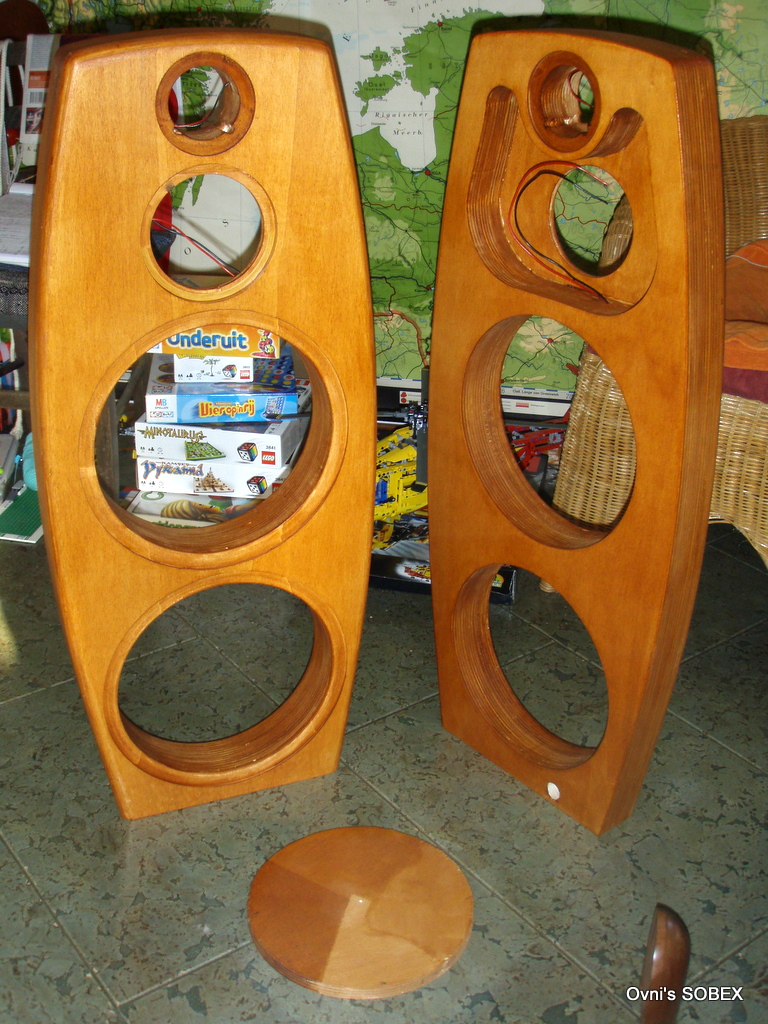

Vandaag (25-11-2012) begonnen met de finale van het bouwproces
Omdat dit project volledig 2e hands is moeten eerst een paar andere handelingen verricht worden.
Vandaag (25-11-2012) begonnen met de finale van het bouwproces
Omdat dit project volledig 2e hands is moeten eerst een paar andere handelingen verricht worden.
- Bijlagen
-

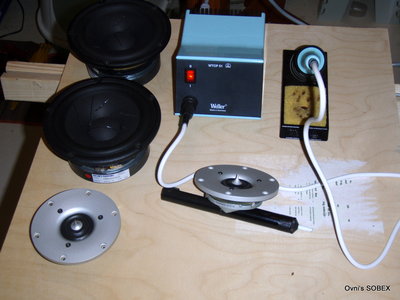

- Deze units zijn los geknipt uit de oude speakers. Eerst maar eens de achter gebleven stukjes kabel verwijderen
-

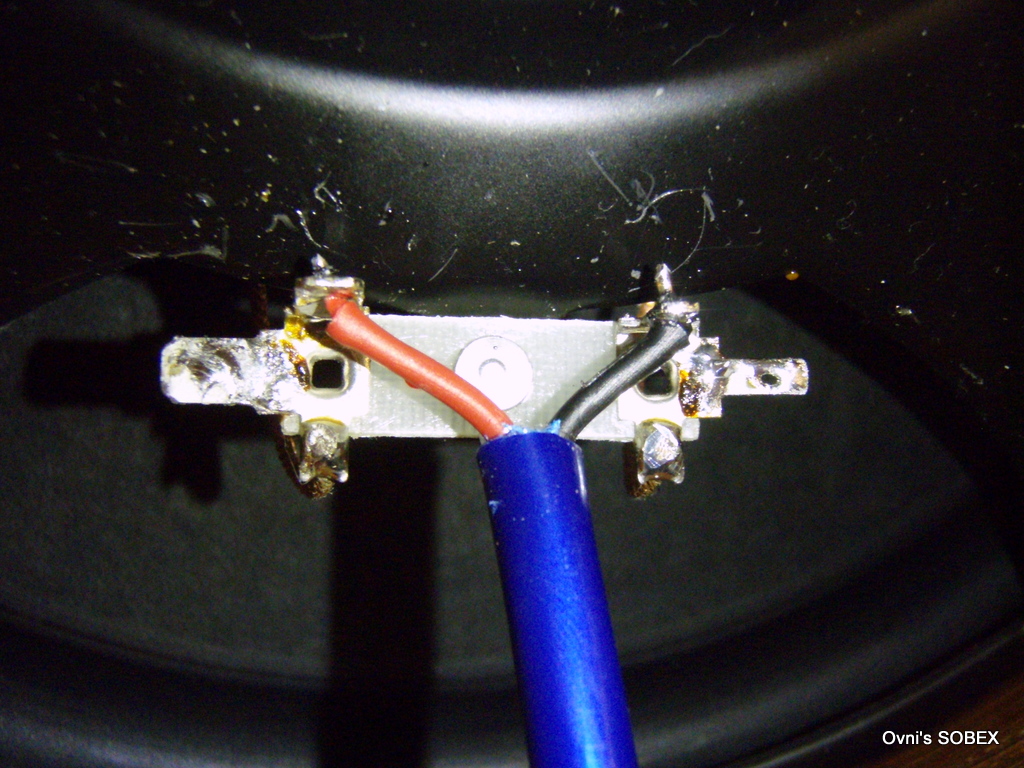

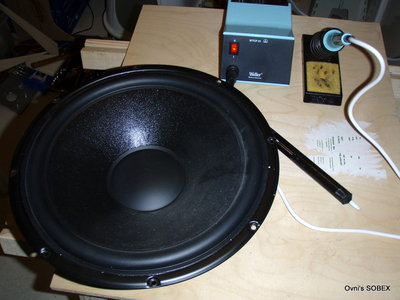

- De grote jongens hebben alleen een giga klodder soldeertin. Ook maar even bijgewerkt.
-

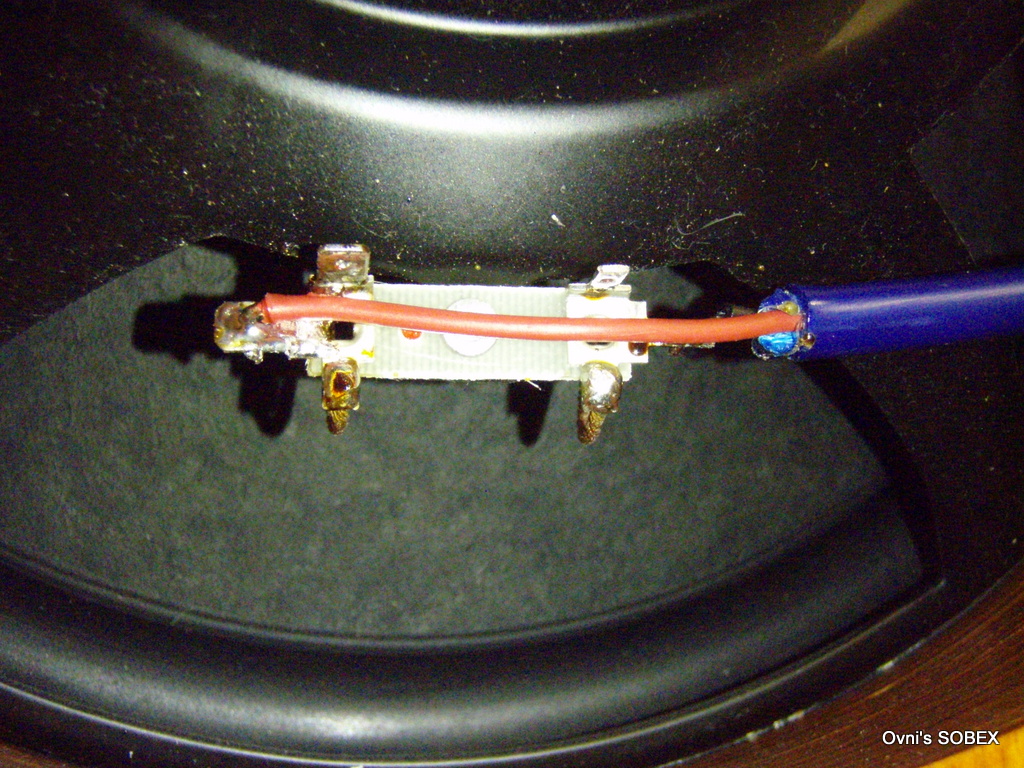

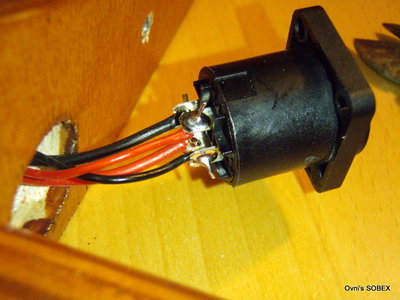

- Dit was een enorm gepriegel. De massieve kabels in combinatie met de voet die eigenlijk in de weg zit.
-

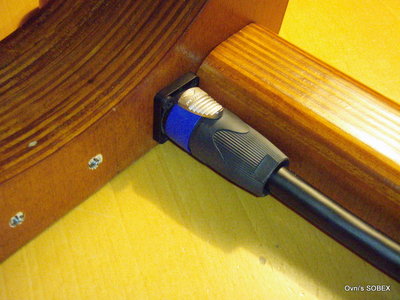

- Het stekker materiaal en de 4 aderige kabel kan wel krachtstroom hebben. Leverancier was New-Line uit Harlingen. (lekker goedkoop)
-

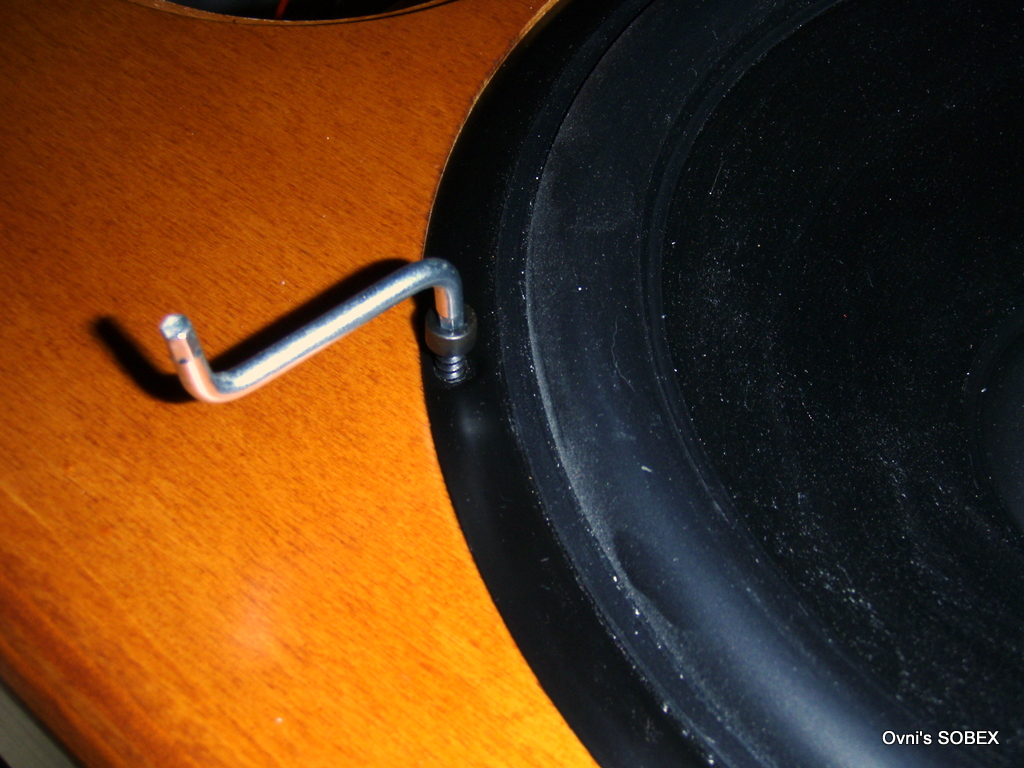

- Ik maak gebruik van imbus zelftappers. Door dat er is voorgeboord met 2,5 mm gaan de 5x30 mm lange bouten er relatief gemakkelijk in.
-

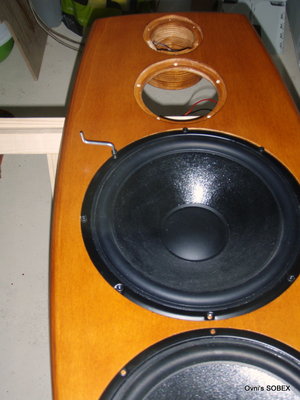

- Ik kies voor handwerk hier. Geen geweld van de accuboormachine, als je uitschiet heb je direct een dikke kras of erger.
-
- Mijn werkplaats ... de bijkeuken.
-
- Voor de AS2.100 worden de kabel aansluitingen ook gereed gemaakt.
-
- Het resultaat van van vanmiddag.
-
- De achter ringen zijn te groot. Eerst maar een stukje af slijpen
-

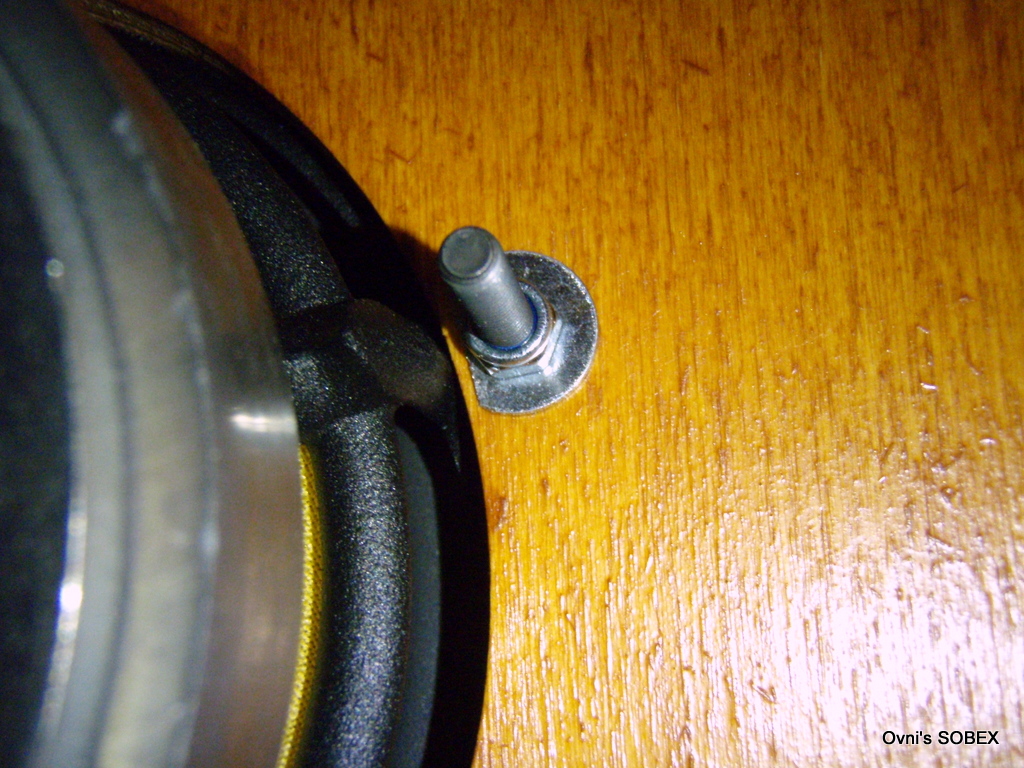

- De ruimte tussen het chassis en de bouten is klein. De zelfborgende moeren zouden het klompentriplex in getrokken worden zonder ring.
-

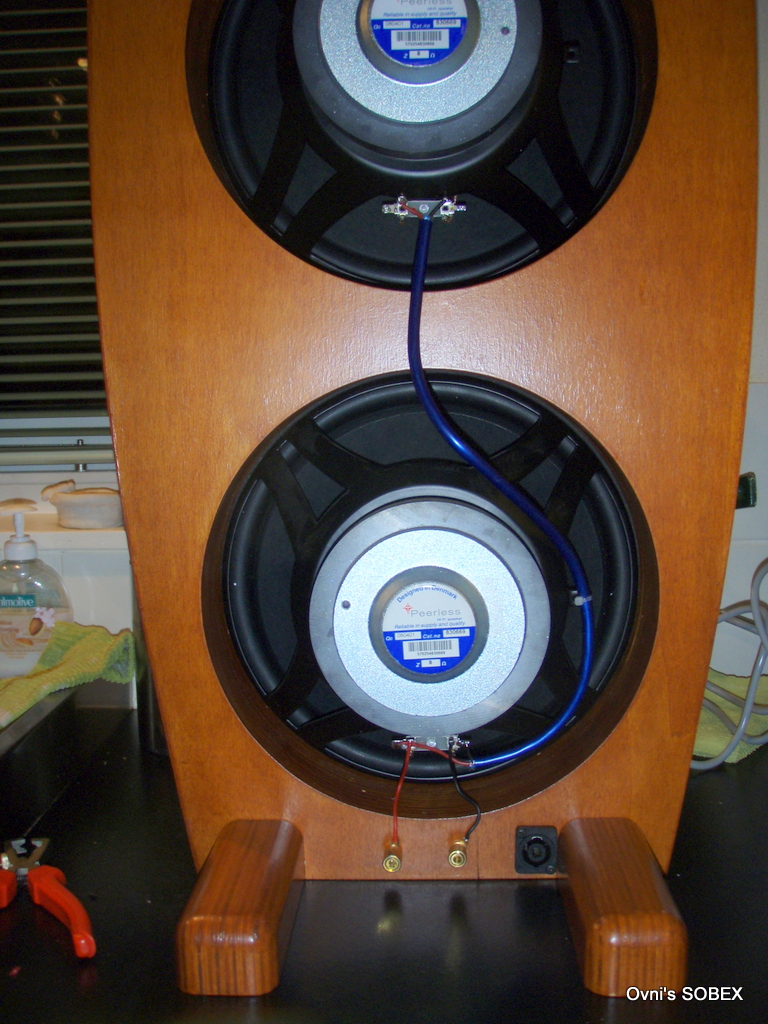

- De bassen krijgen wel buiten bekabeling. Dit is de bovenste.
-
- Die wordt zo verbonden met de onderste
-
- Daaraan 2 kabeltjes voor naar de terminals
-

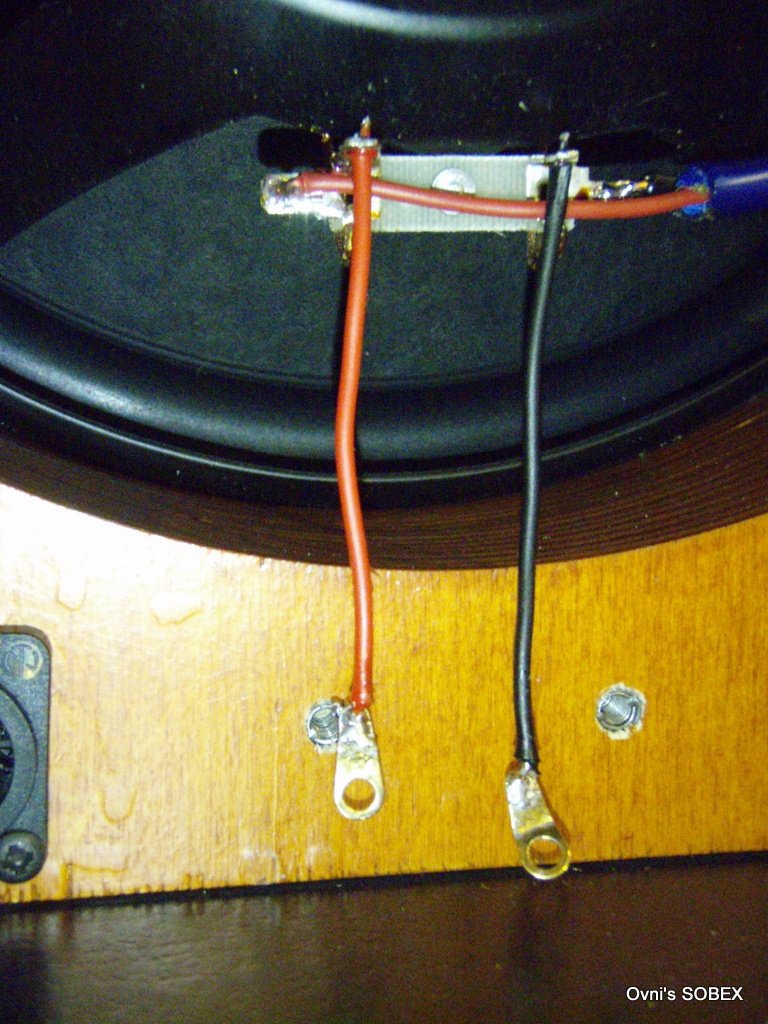

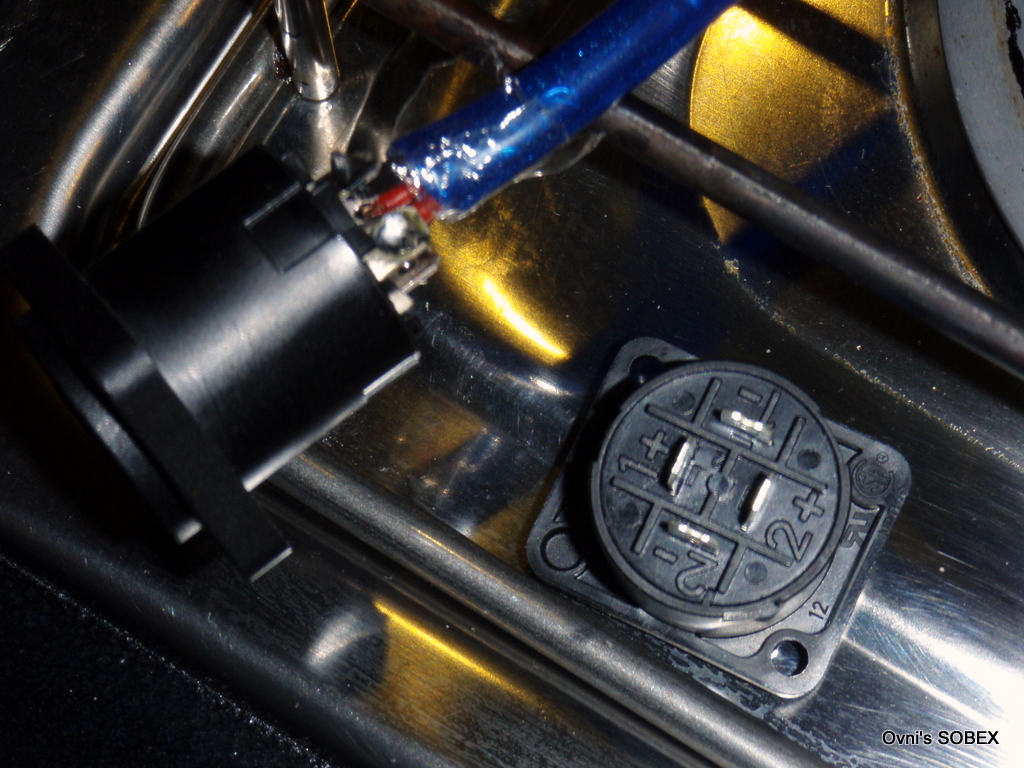

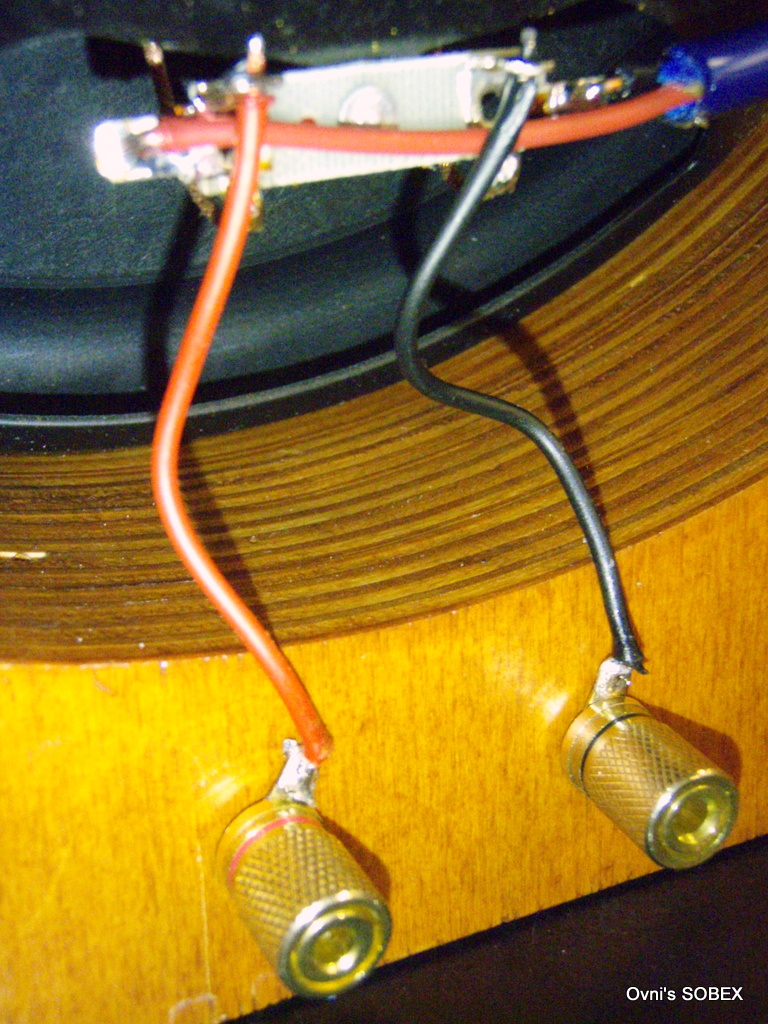

- Terminals in schroeven. Er zit een borg ring tussen het soldeer lipje en de inboor houtmoer om goed contact te waarborgen.
-
- Het overzicht. Kleine dissonant; het witte tie ripje. (Had geen zwarte meer)
-

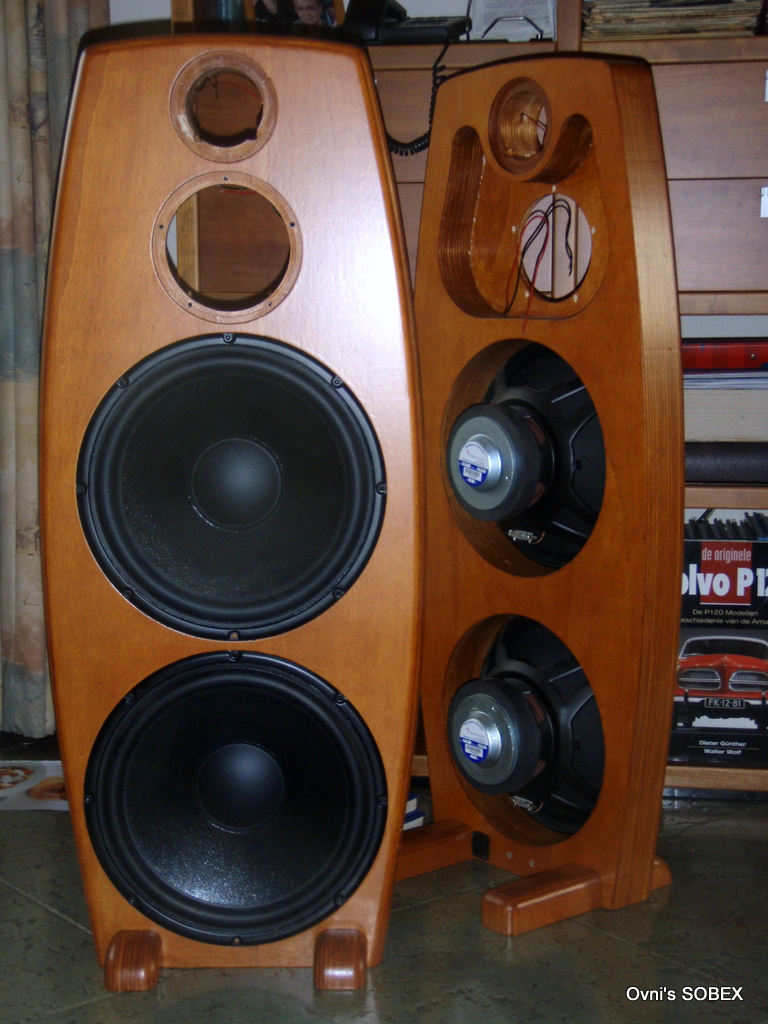

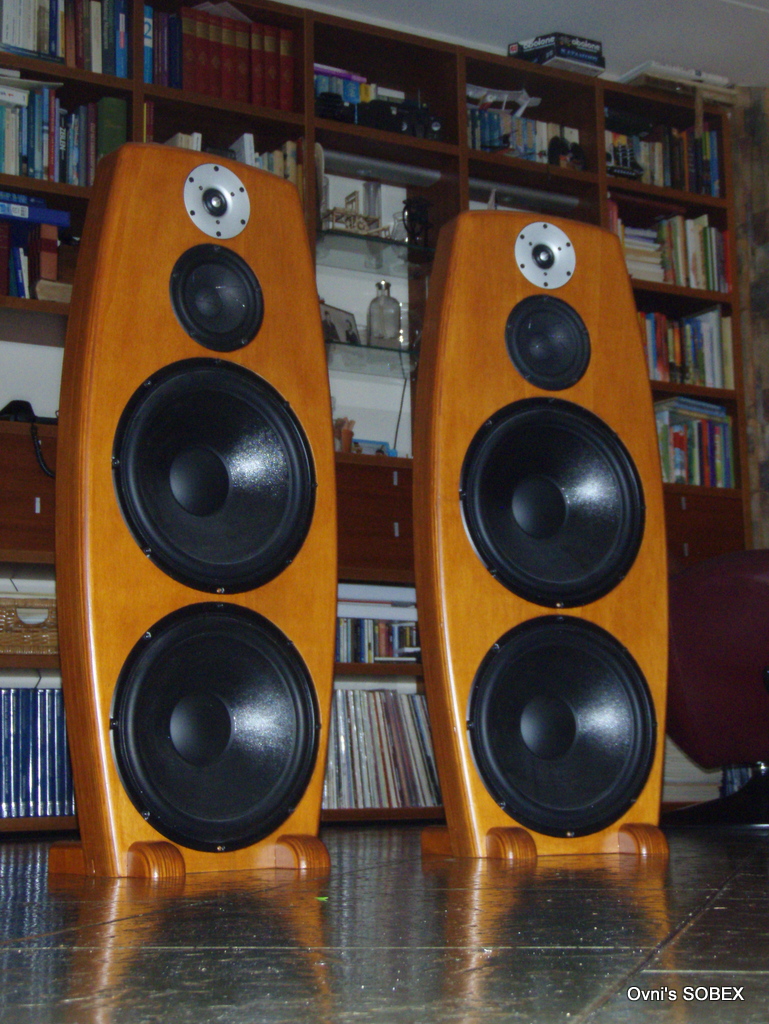

- Klaar!
-
- Op naar de volgende fase.
Laatst gewijzigd door ovni op zo 25 nov 2012, 22:39, 4 keer totaal gewijzigd.
Re: Sobex
Meten en DSP inregelen
Na wat snelle acties vandaag er maar is voor gaan zitten.
Tis 2e kerstdag en ik ga mooi niet mee naar m'n schoonouders. Wordt toch niet gemist, als de kleinkinderen maar komen.
Heb dus lekker het huis voor mij alleen.
Na wat snelle acties vandaag er maar is voor gaan zitten.
Tis 2e kerstdag en ik ga mooi niet mee naar m'n schoonouders. Wordt toch niet gemist, als de kleinkinderen maar komen.
Heb dus lekker het huis voor mij alleen.
- Bijlagen
-
- De basis opstelling.
2 lapjes, één voor Arta en één voor Hypex
-

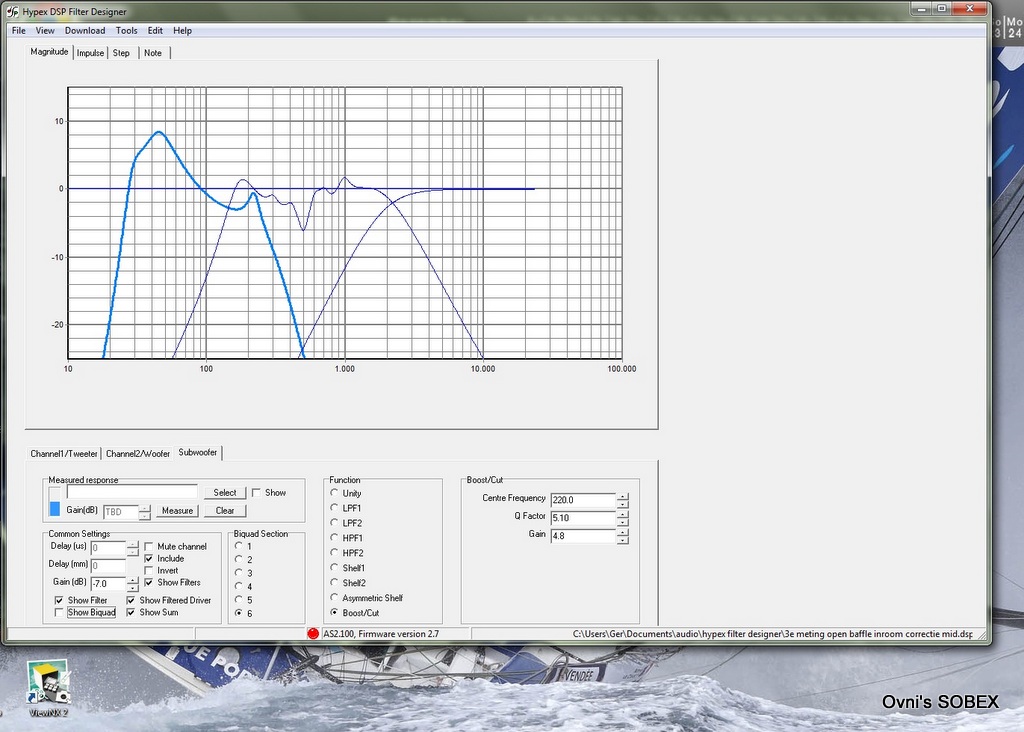

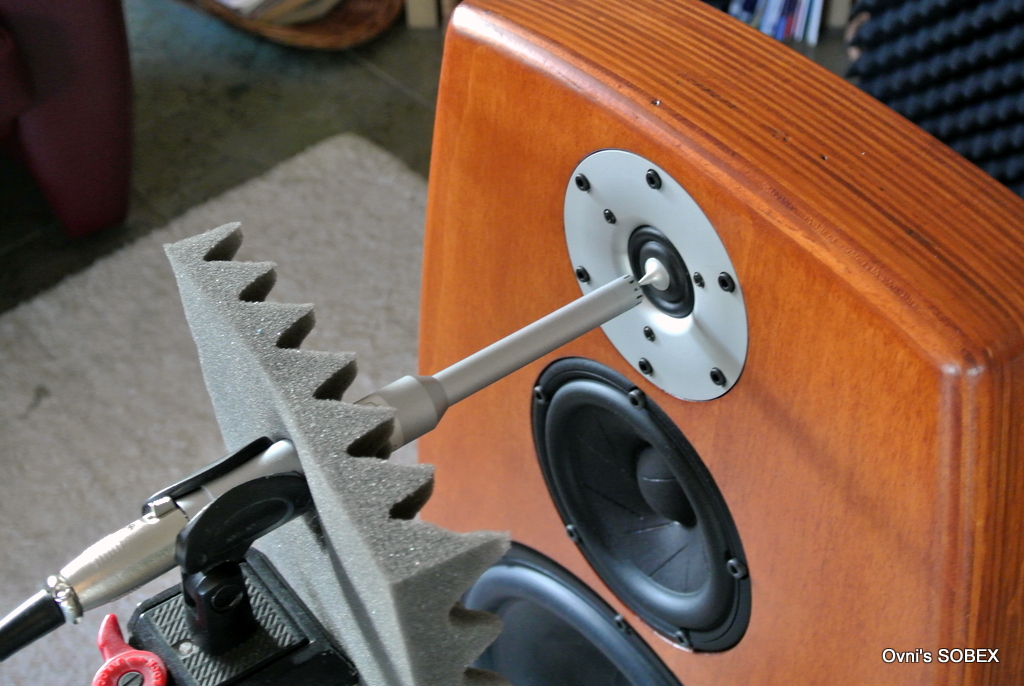

- We beginnen even met twee near field metingen. Eerst de tweet. (wat een formidabel apparaat, 1 biquad en een gain aanpassing is eigenlijk genoeg)
-

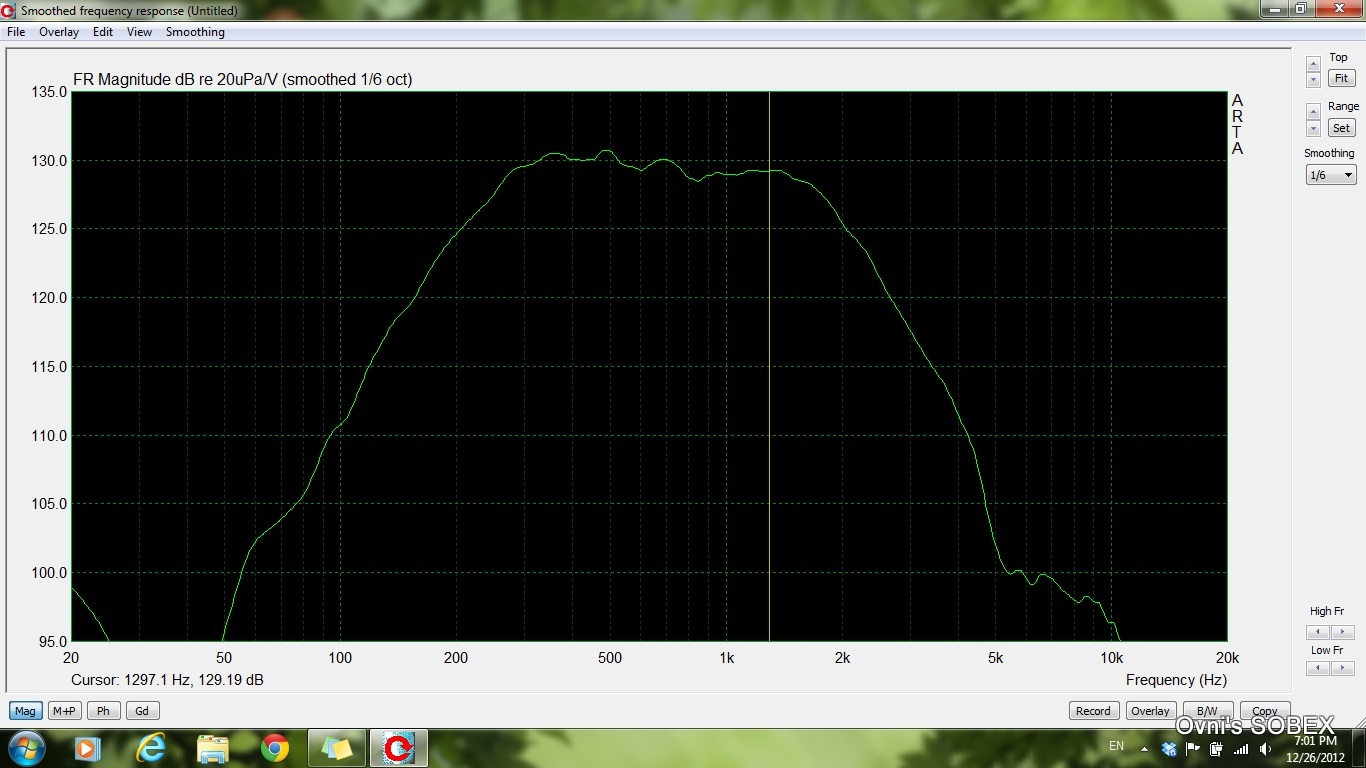

- De tweet near field, gefilterd en al.
-
- De mid geeft geen enkel probleem ... zolang je near field meet.
-
- Per unit wordt direct na de meting de biquads aangepast. Dan krijg je onderstaand plaatje. Rendementen en verstekers zijn duidelijk verschillend.
(En dit klinkt voor geen meter)
-

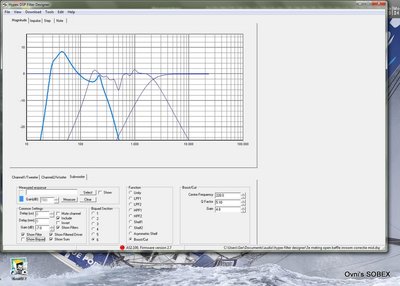

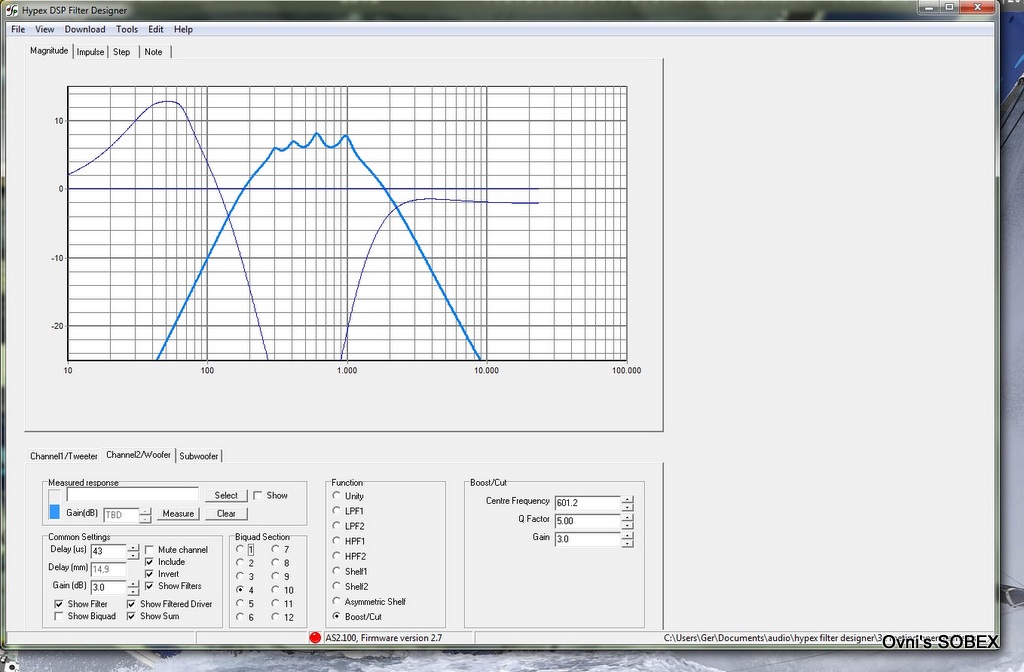

- Na het aanpassen van de rendements gegevens en de kracht van de versterkers. Komt een nieuwe meting ter controle. Tevens enkele stevige room correcties!
-

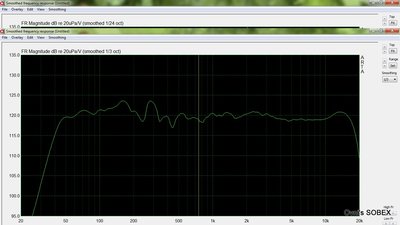

- En dan klinkt het opeens wel goed.
Laatst gewijzigd door ovni op do 27 dec 2012, 0:29, 6 keer totaal gewijzigd.
Re: Sobex
Ja, ze worden gespiegeld. Ik wist alleen niet hoe je dat snel in sketchup doetSARK schreef:Oei, dat wordt weer smullen van het fotoverslag
Ehhhmm, moeten de bovenste units van één van de baffles niet in spiegelbeeld worden geplaatst
(edit; typefout eruit)
Laatst gewijzigd door ovni op za 22 sep 2012, 13:01, 1 keer totaal gewijzigd.
Re: Sobex
Nee, niet naar off axis zaken gekeken. De mid is in een OB configuratie en de Tweeter is natuurlijk van zichzelf gesloten. Dit zal het berekenen van eea nog complexer maken, en ik weet niet hoe ik dat dan moet doen. Het is niet voor niets dat het eerste ontwerp uitging van een monitor met een Ob bas. Ik wil met de kerst echter een spelend systeem waar ik via de Hypex modules mee kan spelen. De ex in Sobex staat dan ook voor experiment. Doordat ik al het benodigde materiaal 2e hands bij elkaar heb gesprokkeld, is het ook een leuke uitdaging om het complete project onder de 1K te houden (Vandaar de goedkope 1 plank oplossing)
-
MechanicalAnimal
- Berichten: 3258
- Lid geworden op: za 22 mar 2008, 11:31
- Locatie: Apeldoorn
Re: Sobex
Na wat pb's even aan het fröbellen geslagen .....
Hele zwikkie kan in lijn. Units komen dan wel heel dicht bij elkaar.
Zal even kijken of ik de mal nog kan aanpassen of dat er een nieuwe moet komen.

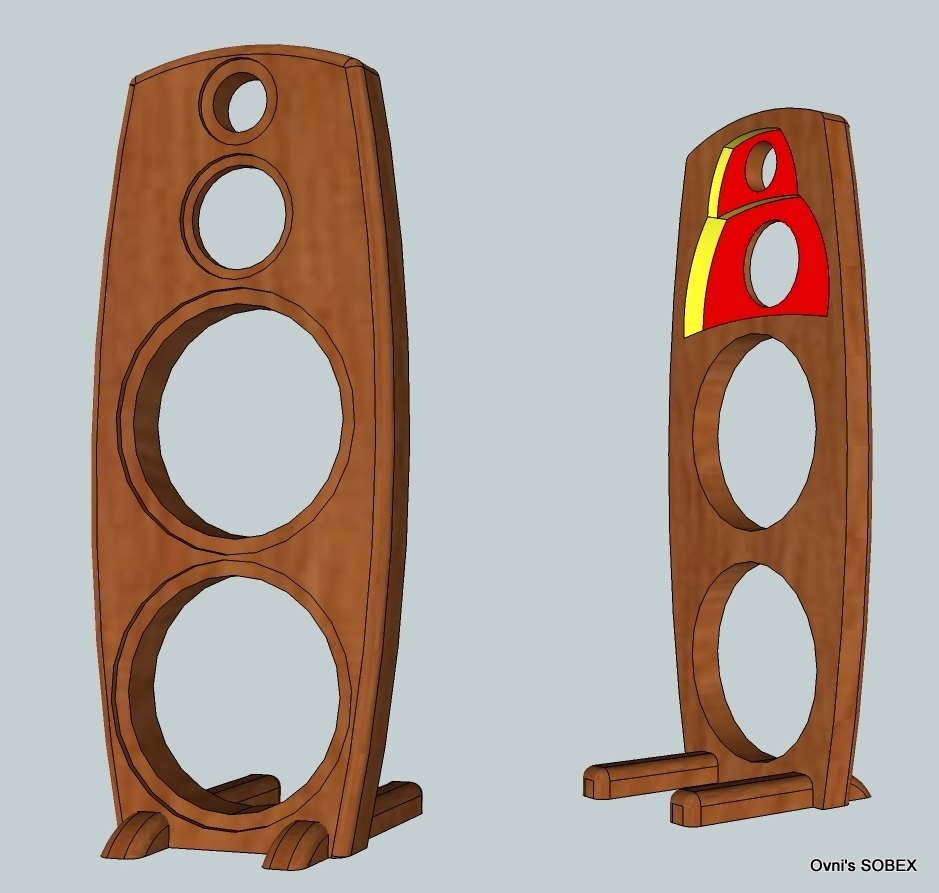

De felle kleurtjes in het plaatje zijn er slechts om het hoogte verschil goed zichtbaar te maken.
Hele zwikkie kan in lijn. Units komen dan wel heel dicht bij elkaar.
Zal even kijken of ik de mal nog kan aanpassen of dat er een nieuwe moet komen.
De felle kleurtjes in het plaatje zijn er slechts om het hoogte verschil goed zichtbaar te maken.
- Bijlagen
-
-
MechanicalAnimal
- Berichten: 3258
- Lid geworden op: za 22 mar 2008, 11:31
- Locatie: Apeldoorn
Re: Sobex
Als uitgangspunt de units in lijn plaatsen lijkt mij de beste keusovni schreef:Na wat pb's even aan het fröbellen geslagen .....
Hele zwikkie kan in lijn. Units komen dan wel heel dicht bij elkaar.
Zal even kijken of ik de mal nog kan aanpassen of dat er een nieuwe moet komen.
De felle kleurtjes in het plaatje zijn er slechts om het hoogte verschil goed zichtbaar te maken.
totdat het tegendeel is bewezen natuurlijk
3 november wordt krap denk ik !
