17 cm Focal woofers, ze zijn gemeten, nu wat leuks maken!!

[hannesie]

Ik heb van Paul van Lingen 2 Focal 7V 416 woofers gehad waarvan de parameters onbekend waren.
Zie topic: http://www.zelfbouwaudio.nl/forum/viewt ... 4#p1599064
Ik heb nu dus deze jongens in mijn bezit gekregen.

Nog bedankt Paul....!!!

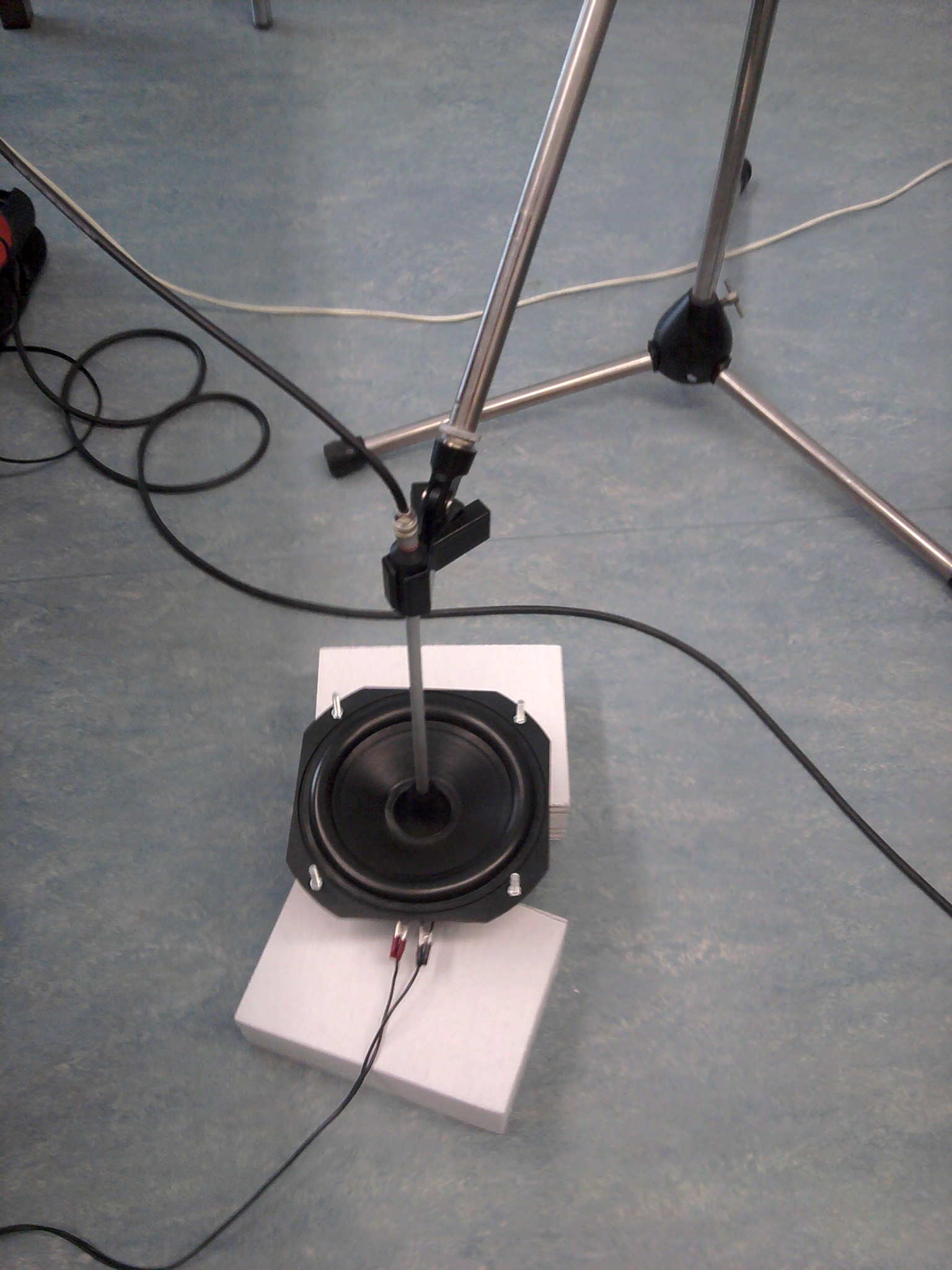

En vandaag met Pjotr de T/S parameters bepaald/gemeten.

Dat het wel echte bas jongens zijn is dus nu wel duidelijk geworden.
De eerste:
Focal 7V416-A

Thiele-Small parameters:

Fs = 33.59 Hz
Re = 7.55 ohms[dc]
Qt = 0.42
Qes = 0.52
Qms = 2.21
Mms = 23.99 grams
Rms = 2.293471 kg/s
Cms = 0.000935 m/N
Vas = 31.13 liters
Sd= 153.94 cm^2
Bl = 8.538465 Tm
ETA = 0.22 %
Lp(2.83V/1m) = 85.71 dB

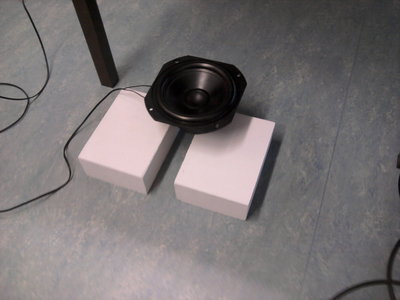

Maar dat ging dus niet goed, hij bleek een doorboorde poolkern te hebben, en met het meten op de tafel is de doorboring niet vrij.!!!

2e meting,

Focal 7V416-A (2e meting)

Thiele-Small parameters:

Fs = 33.66 Hz
Re = 7.63 ohms[dc]
Qt = 0.45
Qes = 0.53
Qms = 2.73
Mms = 24.59 grams
Rms = 1.902847 kg/s
Cms = 0.000909 m/N
Vas = 30.26 liters
Sd= 153.94 cm^2
Bl = 8.633534 Tm
ETA = 0.21 %
Lp(2.83V/1m) = 85.50 dB

En de 2e (B) is iets anders,
Focal 7V416-B

Thiele-Small parameters:

Fs = 32.46 Hz
Re = 7.81 ohms[dc]
Qt = 0.45
Qes = 0.54
Qms = 2.94
Mms = 24.41 grams
Rms = 1.693441 kg/s
Cms = 0.000985 m/N
Vas = 32.78 liters
Sd= 153.94 cm^2
Bl = 8.498960 Tm
ETA = 0.20 %
Lp(2.83V/1m) = 85.22 dB

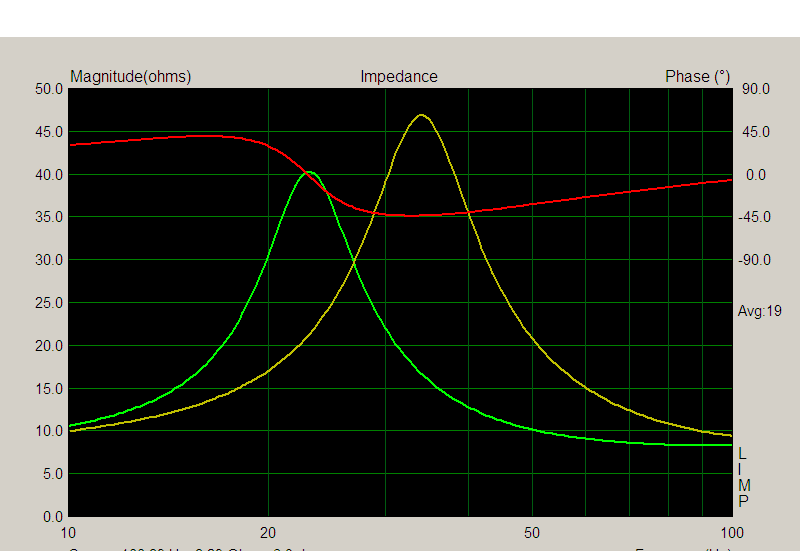

Added Mass Method:
Added mass = 25.82 grams
Diameter= 14.00 cm

.

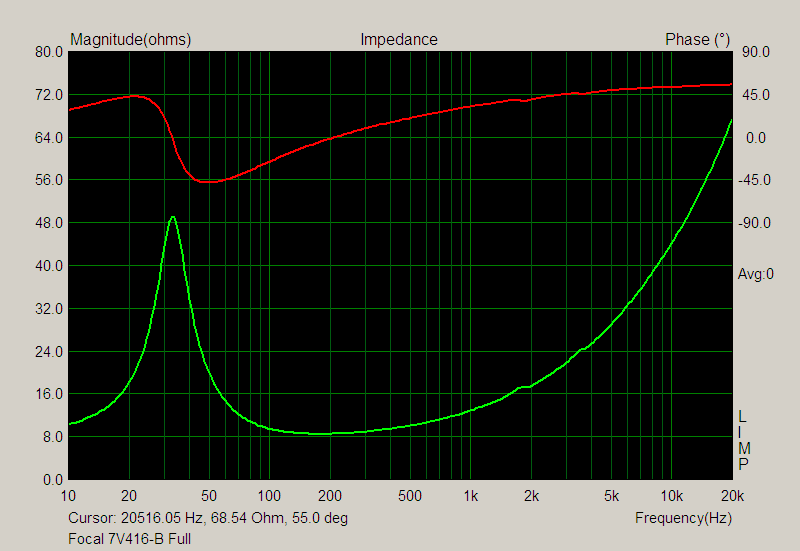

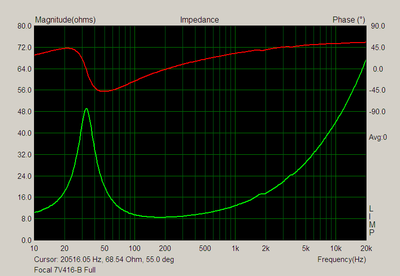

En de volledige impedantie meting.

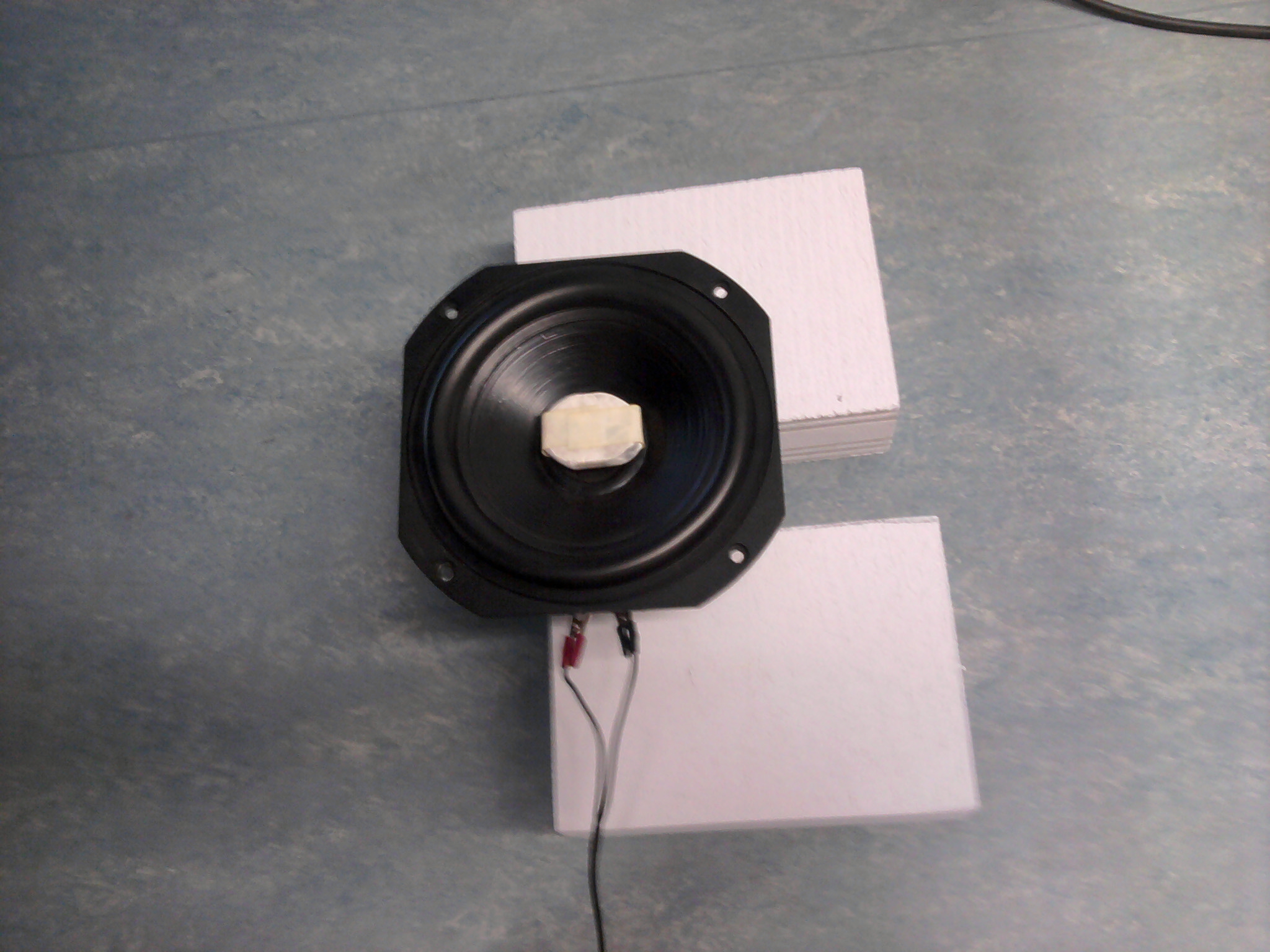

Een gewicht op de konus, een gummetje met dubbelzijdig plakband.

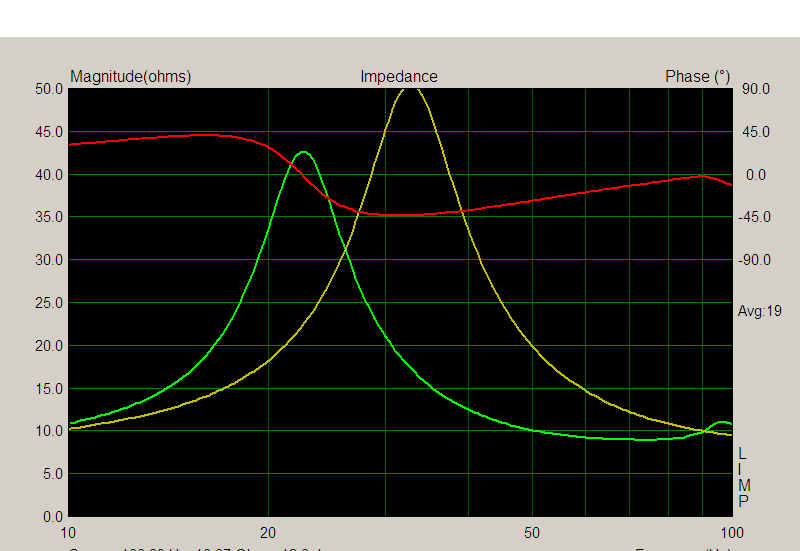

De eerste frequentie en meting.
Dit is nu duidelijk, nu maar eens zien of we daar nu een FAST of een 3 wegje van gaan maken.
Ik zal het eens in WinISD gooien.

[hannesie]

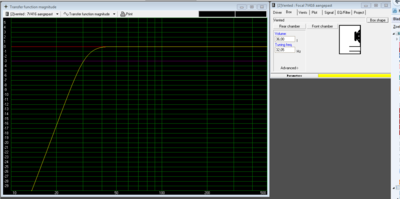

Maar eens even in WinISD gezet.

[hannesie]

Even zitten inventariseren, ik heb hier nog liggen/staan de HiVi B3S,uiteraard de ScanSpeak 10F 4 Ohm in de Rapide, en een setje B&G Neo 3 zonder frontplaatje, en een paar HiVi TN28.

Rendement eens vergeleken, en ik heb ook nog eens de Digitale Pre met de Mini DSP.
Van Pjotr kreeg ik de suggestie de Dayton RS 100-4 ook eens mee te nemen in het totaal.
Wat is slim....???

[Pjotr]

Ha Hans,

We hebben alleen nog niet de zelfinductie bekeken maar die kun je uit de .lim file halen. Als je die opent met LIMP kun je met het RLC tooltje de L meten. Ik kom dan op ongeveer 1 mH uit bij 1 kHz. Die komt niet zo nauw als je hem alleen als woofer inzet, maar geeft een idee.

De speaker is overduidelijk een 8 ohm woofer. Kun je het beste combineren met eveneens een 8 ohm mid/hoog. Let dan wel op het rendement/gevoeligheid van de mid/hoog. W,d,b, komt die Visaton B 80 8 ohm die je aanhaalde mooi dicht bij. Al dan dan niet i.c.m. een leuke Vifa tweeter.

Verder, denk dat de X-max niet voldoende is om een LT in een CB te gaan toepassen, dat gaat ie niet trekken. Denk dat je hier meer uit gaat halen met een BR, maar dan wordt de kast misschien wat groot voor bij de TV.

[hannesie]

Wel grappig dat je de X-max noemt, die heb ik niet ingevuld, en hij heeft er geen moeite mee. We hadden dat niet gemeten.

Als ik naar de resultaten kijk van wat ik hier zie in WinISD, dan is de BR het meest aantrekkelijke.

Als ik een niet diepe (zo diep als de grootse driver) maar bijna vloerstaande kast (36 liter) maak, die wat dichter tegen de wand kan staan.

Ik ga eens denken/schetsen.
De Scanspeak 10F in 8 ohm is ook een optie, ook wat betreft het rendement, maar wel een stukje duurder.
