(10x10) sub-sat filter

[sevenup]

In navolging van de headphone amp, preamp en poweramp ben ik begonnen met het ontwerpen van een leuk klein aktief sub-sat filtertje ala reckhorn F1.

Features tot nu toe:

SUB kanaal:
- mono/stereo schakelbaar
- subsonic filter 25Hz
- lowpass 50-250Hz
- fase 0/180 schakelbaar

SAT kanaal:
- highpass 50-250Hz

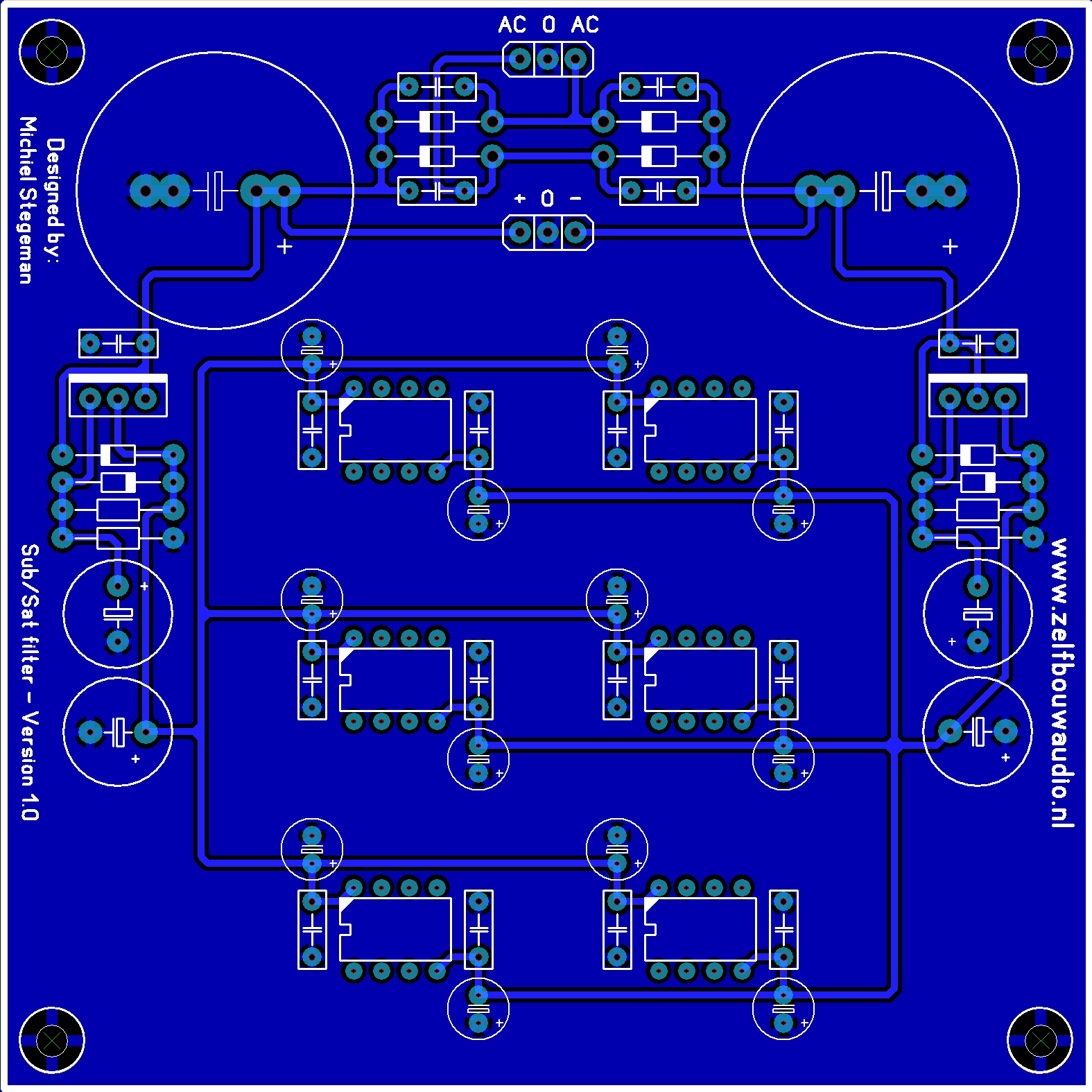

Ben begonnen met de layout. Voeding en 6 dual opamps zitten er op.

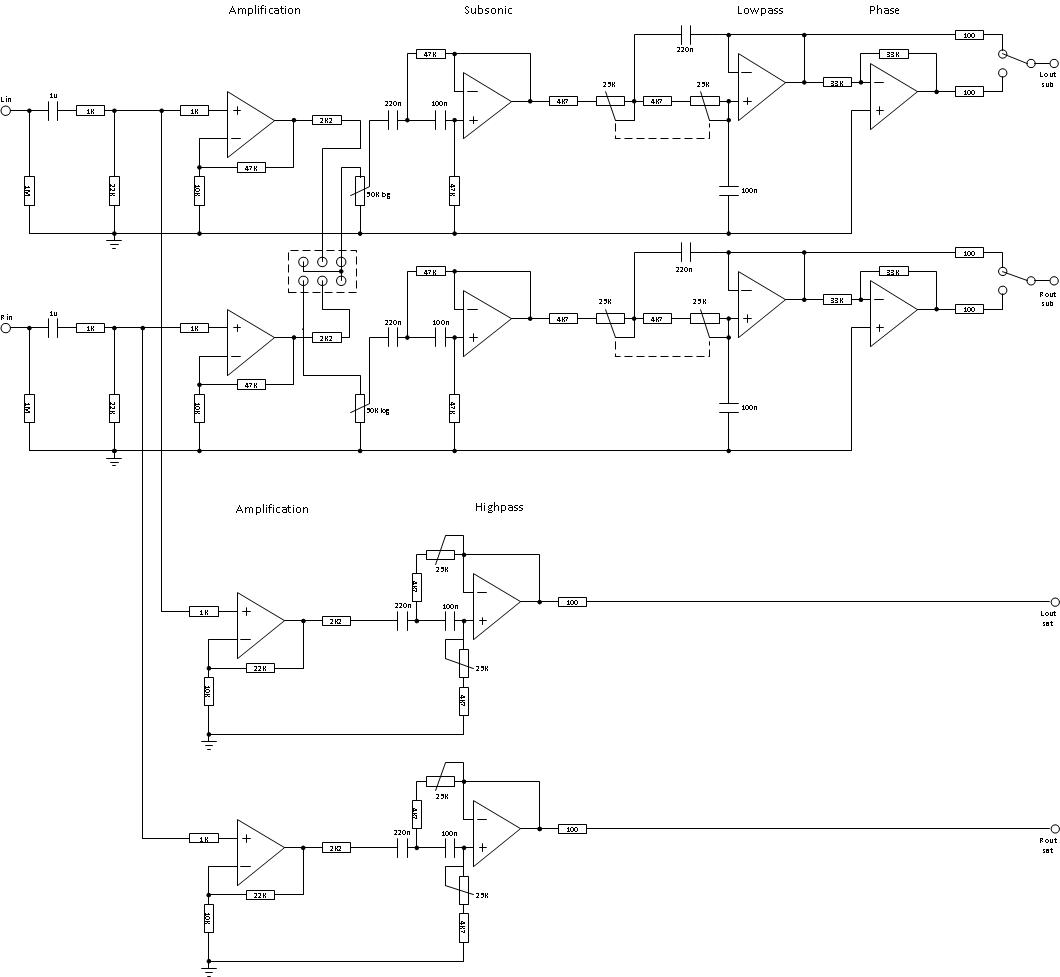

Schema zelf bedacht en uitgerekend. Hopelijk klopt het een beetje. Ben geen expert op dit gebied, maar kan wel veel leren met deze projecten.

Opmerkingen zijn altijd welkom
Misschien kan iemand de schakeling simuleren?

[ds23man]

Leuk projectje.

Denk alleen dat niet helmaal goed komt op de plek van de volumeregelaar, daar heb je nu je subsonisch filter direct achter gehangen.

[sevenup]

Leuk projectje.

Denk alleen dat niet helmaal goed komt op de plek van de volumeregelaar, daar heb je nu je subsonisch filter direct achter gehangen.

Afgekeken van de reckhorn.

[Rudy]

Bijgevoegd bestand is LTspice spice bestand, het programma kan je downloaden op volgende site:
http://www.linear.com/designtools/software/

Gewoon de file openen en op run klikken, en vervolgens in het schema aanduiden welk signaal je wenst te zien.
Is niet 100% jou schema, maar het lost het probleem rond de volumepotmeter wel op zonder extra opamps.
Kan je ook hier en daar met de waardes spelen want die zijn verre van okey.

mvg Rudy

[ds23man]

Bijgevoegd bestand is LTspice spice bestand, het programma kan je downloaden op volgende site:
http://www.linear.com/designtools/software/

Gewoon de file openen en op run klikken, en vervolgens in het schema aanduiden welk signaal je wenst te zien.
Is niet 100% jou schema, maar het lost het probleem rond de volumepotmeter wel op zonder extra opamps.
Kan je ook hier en daar met de waardes spelen want die zijn verre van okey.

mvg Rudy

Zo klopt het inderdaad wel, buffertje achter volumeregelaar!

Wat anderen maken hoeft niet altijd te kloppen!

[nl3prc]

Opmerkingen bij bestand: .txt verwijderen voor gebruik

Je kan het natuurlijk ook in een zip of rar file inpakken dat voorkomt dan ook meteen de verwarring over wat voor een file het nu daadwerkelijk is

[SuperR]

Zie ik dat goed?
Stereo in, 4 kanalen uit, 2e orde filters...
Ik was eerder met het volgende aan de slag gegaan;
Stereo in LR4 highpass naar sats
Stereo in summen/adden/optellen met volumeregeling in de pot in de feedback loop, LR4 lowpass naar sub

Kijk maar of je er iets mee kan. Als het LR4 en een mono sub wordt, heb ik wel interesse. Ik heb inmiddels al genoeg PCB's en projecten liggen dus ik ga niet zelf een board netjes layouten en laten maken.

[sevenup]

Zie ik dat goed?
Stereo in, 4 kanalen uit, 2e orde filters...
Ik was eerder met het volgende aan de slag gegaan;
Stereo in LR4 highpass naar sats
Stereo in summen/adden/optellen met volumeregeling in de pot in de feedback loop, LR4 lowpass naar sub

Kijk maar of je er iets mee kan. Als het LR4 en een mono sub wordt, heb ik wel interesse. Ik heb inmiddels al genoeg PCB's en projecten liggen dus ik ga niet zelf een board netjes layouten en laten maken.

LR4 zou wel kunnen, maar moet ik dan perse een 4voudige potmeter gebruiken om beide filters in bijvoorbeeld de lowpass tegelijk te kunnen regelen?
Als ik maar 1 van de 2 weerstanden per filter variabel maak, verandert dan niet de Q van het filter?

[sevenup]

Ik ben even bezig met het filter als aangegeven door Rudy (thanks for that )
Denk dat ik het nu onder de knie heb.

Subsonic -3dB ligt rond 21-22Hz
lowpass en highpass beide instelbaar tussen ongeveer 50-250Hz

potmeters voor instellen lowpass en highpass zijn 2x25K lin.

[sevenup]

Zo klopt het inderdaad wel, buffertje achter volumeregelaar!

Wat anderen maken hoeft niet altijd te kloppen!

Vond het ook al een beetje een apart ding. Had hem een tijdje geleend van een collega.
Er was hoorbare brom/ruis in het apparaat. Heb ik verholpen door een paar kleine modificaties aan de ground en betere ontkoppeling bij de opamps.

[ds23man]

Zie ik dat goed?
Stereo in, 4 kanalen uit, 2e orde filters...
Ik was eerder met het volgende aan de slag gegaan;
Stereo in LR4 highpass naar sats
Stereo in summen/adden/optellen met volumeregeling in de pot in de feedback loop, LR4 lowpass naar sub

Kijk maar of je er iets mee kan. Als het LR4 en een mono sub wordt, heb ik wel interesse. Ik heb inmiddels al genoeg PCB's en projecten liggen dus ik ga niet zelf een board netjes layouten en laten maken.

LR4 zou wel kunnen, maar moet ik dan perse een 4voudige potmeter gebruiken om beide filters in bijvoorbeeld de lowpass tegelijk te kunnen regelen?
Als ik maar 1 van de 2 weerstanden per filter variabel maak, verandert dan niet de Q van het filter?

Je moet dan inderdaad 4 voudige potmeters gebruiken

Bijvoorbeeld deze:

http://www.vishay.com/docs/51047/p9.pdf

[sevenup]

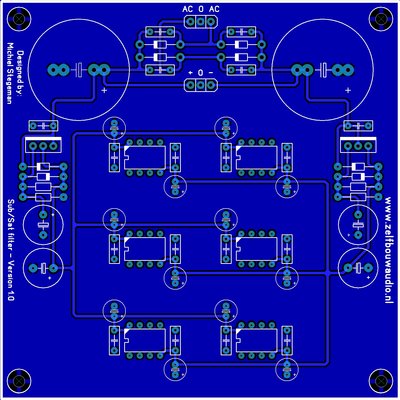

Ik ben toch begonnen met de 12dB versie. Dit moet nog net passen op een 10x10 print.

Start gemaakt met de layout. Lastig, maar we komen er wel

[Lieuwe]

Deze blijf ik volgen! Zeer interessant voor mijn pc speakertjes .

[Ronkel]

Ik heb nog wel een suggestie voor je: is het een idee om de high pass te vervangen door een Linkwitz Transform? Zo kun je voor gesloten speakertjes meestal een betere overgang maken, aangezien die van zichzelf al afvallen.

[Jerommel]

Interessant voor portable 2.1?
Of zie ik nou een symetrische voeding?

[sevenup]

Interessant voor portable 2.1?
Of zie ik nou een symetrische voeding?

Is inderdaad een symmetrische voeding.

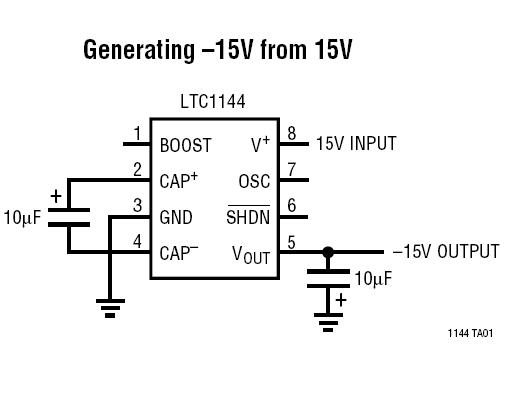

Je zou wel iets kunnen doen met zo'n chippie: http://www.linear.com/product/LTC1144

[Jerommel]

Hmm...

Ik zoek iets dat op 9 - 15 V DC kan draaien.
Nagenoeg nergens modules o.i.d. te vinden.

[ds23man]

Hmm...

Ik zoek iets dat op 9 - 15 V DC kan draaien.
Nagenoeg nergens modules o.i.d. te vinden.

Daar heb je tegenwoordig van die handige dc-dc converter modules voor!

[sevenup]

Je bent klaar met een paar componenten...

[Jerommel]

...maar 9 - 15 Volt (zeg 12) moet toch genoeg zijn voor zoiets?
Wil het ook klein en zuinig houden, i.v.m. portable ideeën...

[sevenup]

Is wel genoeg, maar dan moet het schema aangepast worden. Opamps op halve voedingspanning zetten en uitkoppelen met een condensator.

[Jerommel]

Ik maak wel een nieuw topic aan.

[Vinculum]

Ik heb mogelijk wel interesse voor mijn nieuwste project. Ligt ook beetje aan de kosten.

[ds23man]

Ik heb mogelijk wel interesse voor mijn nieuwste project. Ligt ook beetje aan de kosten.

Niet tevreden met Ray's filtertje?

[sevenup]

Ik heb mogelijk wel interesse voor mijn nieuwste project. Ligt ook beetje aan de kosten.

Het printje zal 6.50 euro kosten incl. verzend.

Onderdelen zitten bij dickbest rond de 35 euro exclusief transformator. Verder kompleet.
Hiervan is het grootste gedeelte voor de potmeters. Er zijn er 5 nodig in totaal van 3.50 euro per stuk.

je kunt in plaats van een potmeter natuurlijk ook gewoon 2 weerstanden gebruiken. Als je dan een voetje op de print soldeert kun je naar hartelust wisselen.
