TPS7A49/30 Ultra Low Noise Voltage regulators

[ds23man]

Na intensief speurwerk ben ik de vrij nieuwe regelaars van Texas Instruments tegen gekomen:

http://www.ti.com/ww/en/analog/tps7a30/ ... tps7A30-pr

Eindelijk een setje regelaars speciaal voor audio!

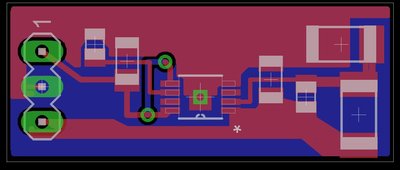

Printje heb ik al ontworpen ( 12x23mm):

Vanavond bestel ik ze bij itead

[Zweitse]

En wat kunnen we hier mee?

[ds23man]

Een dual rail gestabileerde voeding maken?

[knuisje]

Interessant chippie!

[ds23man]

Dacht ik ook, daarom vind ik het zo vreemd dat niemand er nog wat mee gedaan heeft. Leuk alternatief tussen een LM317 en uitgebreide discrete shuntregelaar in!

[Pjotr]

Is toch niet zo gek? Ik mis het schroefgat om er een koelertje op te schroeven

Dit is niet meer met de hand te solderen. kun je alleen fatsoenlijk met een reflow oven.

[ds23man]

Nou, die paar Ctjes en 2 Retjtes en 1 chip is nog wel met de hand te doen hoor!

Koeler? de kopervlak aan de achterzijde moet genoeg koeling zijn, en anders lijm je er nog een koelertje op!

[Pjotr]

Hoe ga je het thermal pad goed met de hand solderen? Lijkt mij niet onbelangrijk.

[BertDB]

Hoe ga je het thermal pad goed met de hand solderen? Lijkt mij niet onbelangrijk.

Beetje koelpasta ertussen, zou dat ook niet helpen ?
Solderen zal je (aangezien het onder het chipoppervlak is) niet kunnen unless je een oventje hebt

[ds23man]

Daarom zit die via onder de chip, beetje flux en doorheen vastsolderen!

[ds23man]

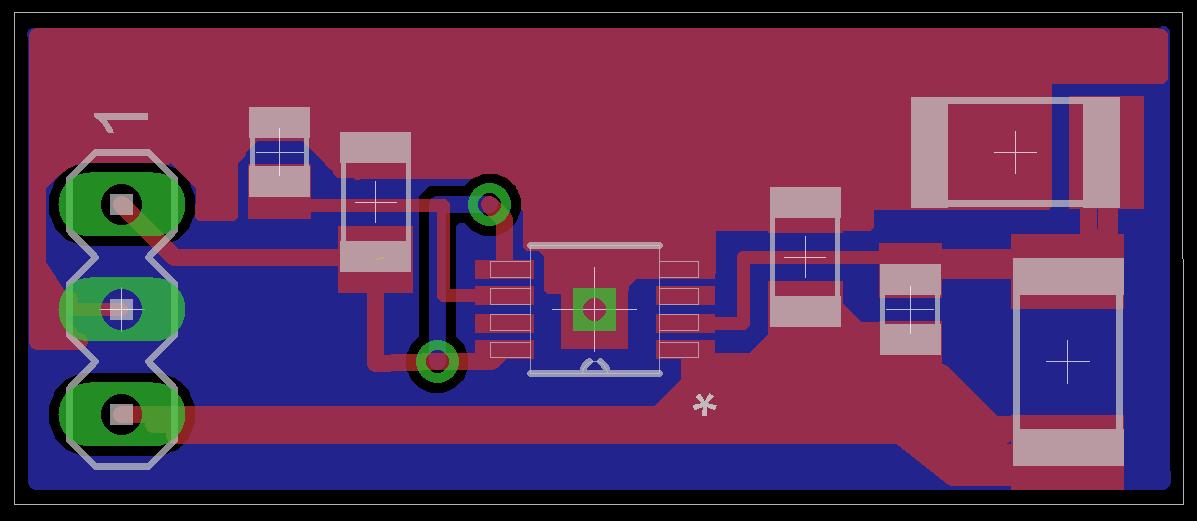

Beetje veranderd, was niet symmetrisch!

[Pjotr]

Nah, het zal wel. Het kopervlak aan de bovenkant trekt zoveel warmte weg dat je dat nooit met die via fatsoenlijk doorgevloeid krijgt. Kan wel maar dat wordt dan een paar flinke grote via's van minstens 1 mm en bakken en braden in de Croma

[ds23man]

Ergens op het net daar een demonstratie van gezien dat het wel wil! Vergeet niet dat het een heel klein printje is en ik een WELLER heb!

[Lieuwe]

Ik denk dat men zich vergist in de grootte van dit printje, daarom even een vergelijking:
Dit printje is 2mm smaller en 2mm korter dan een normale simkaart!!
Dat gaat mij absoluut niet lukken met mijn soldeerbout .

[ds23man]

Valt wel mee met de afmetingen, de header is gewoon een normale 0,1 inch header. Als je die kan solderen, lukt je de rest ook wel! Wat denk je dat de Hypex mannen doen met hun proto's, die worden gewoon lekker met hand gesoldeerd

[ds23man]

Printjes zijn besteld, geen weg meer terug.

[cool]

Is toch niet zo gek? Ik mis het schroefgat om er een koelertje op te schroeven

Dit is niet meer met de hand te solderen. kun je alleen fatsoenlijk met een reflow oven.

Men neemt een oud strijkijzer, sloop de zool en de regelaar eraf om de temp. in te stellen.
Schroef het op zijn kop in een aludoos en je hebt een soort warmhoudplaat waar je een printje mee kunt voorverwarmen...
Interressante print!

[ds23man]

Printjes zijn gister door itead op de post gedaan

[ds23man]

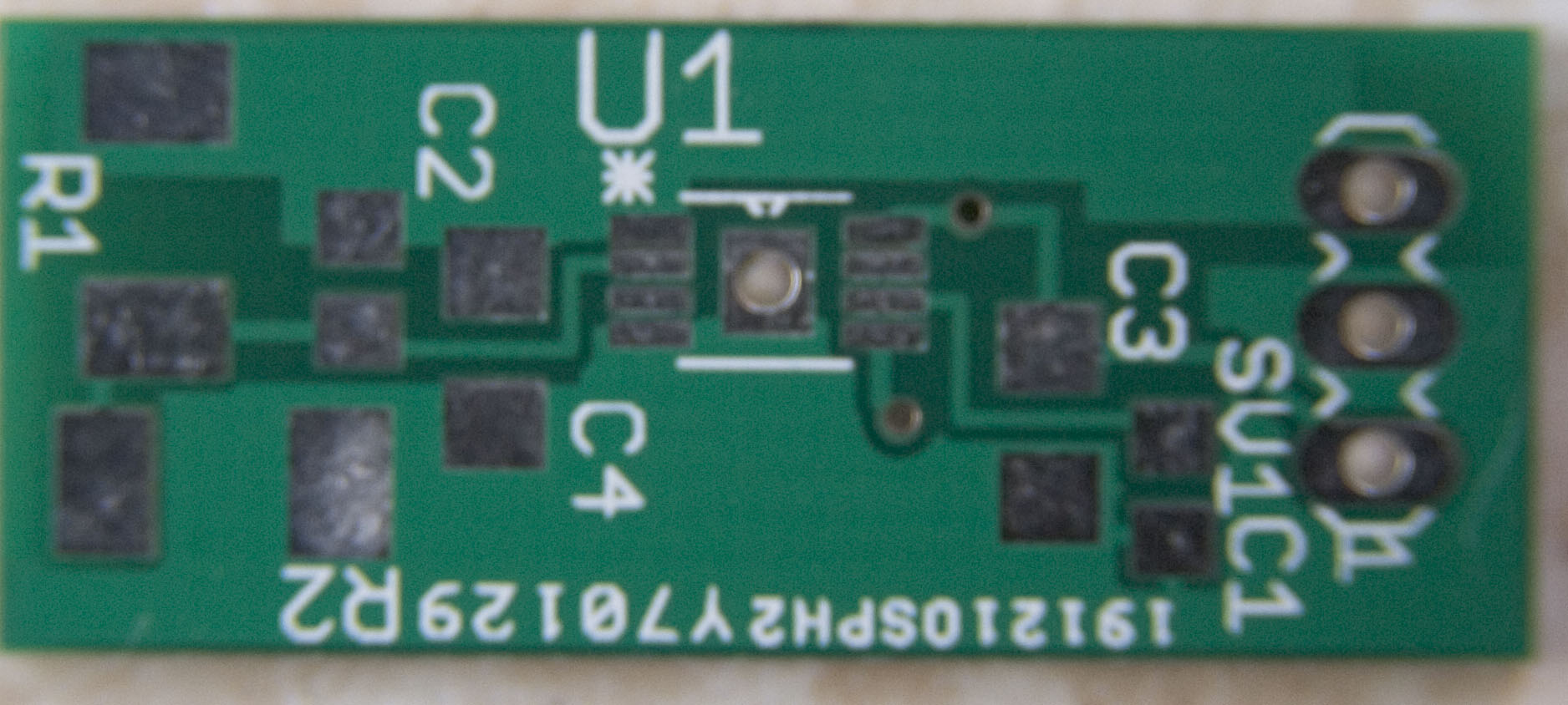

Printjes zijn de 30ste in Amsterdam gearriveerd en de chippies heb ik ook al binnen!

[ds23man]

Binnen!

Nu nog wat smd weerstanden en c's regelen.

[ds23man]

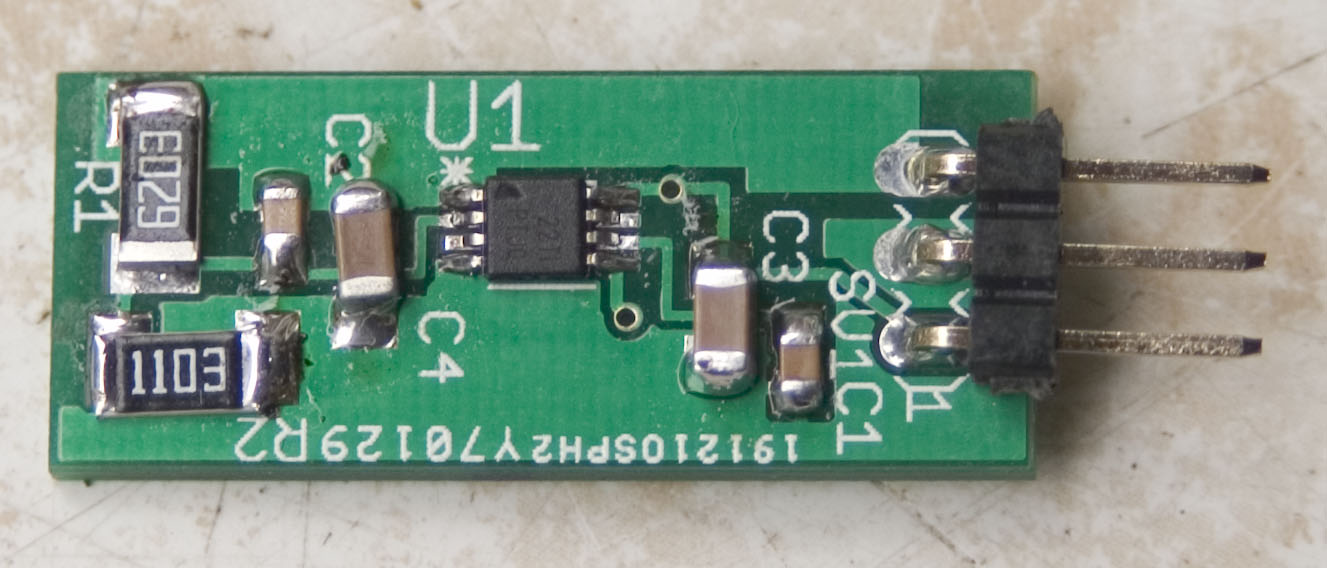

Het werkt:

[ds23man]

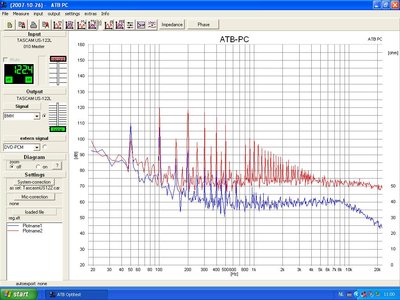

En voor wat het waard is heb ik met mijn ATB Pro een noise meting gedaan:

Rood = 78L08

Blauw = TPSA49 ingesteld op 8 volt

[Pjotr]

Mooi!

Dat zowat alle beter is dan een 78xx wisten we natuurlijk al maar wat ik spannender vind is de stap responsie.

[ds23man]

En ze gaan ook in TO220 1 A komen, de negatieve is er al:

http://www.ti.com/lit/ds/symlink/tps7a3301.pdf
