Phonoversterker in ere herstellen

Bericht door AatV »

Ik heb nog een aardige platenspeler staan, een Dunlop Systemdek II, ergens begin jaren tachtig met bijgeleverde arm gekocht bij Multifoon (zit daar al heel lang niet meer) in Delft. Zelf duiden we deze speler ook wel aan als onze frituurpan...

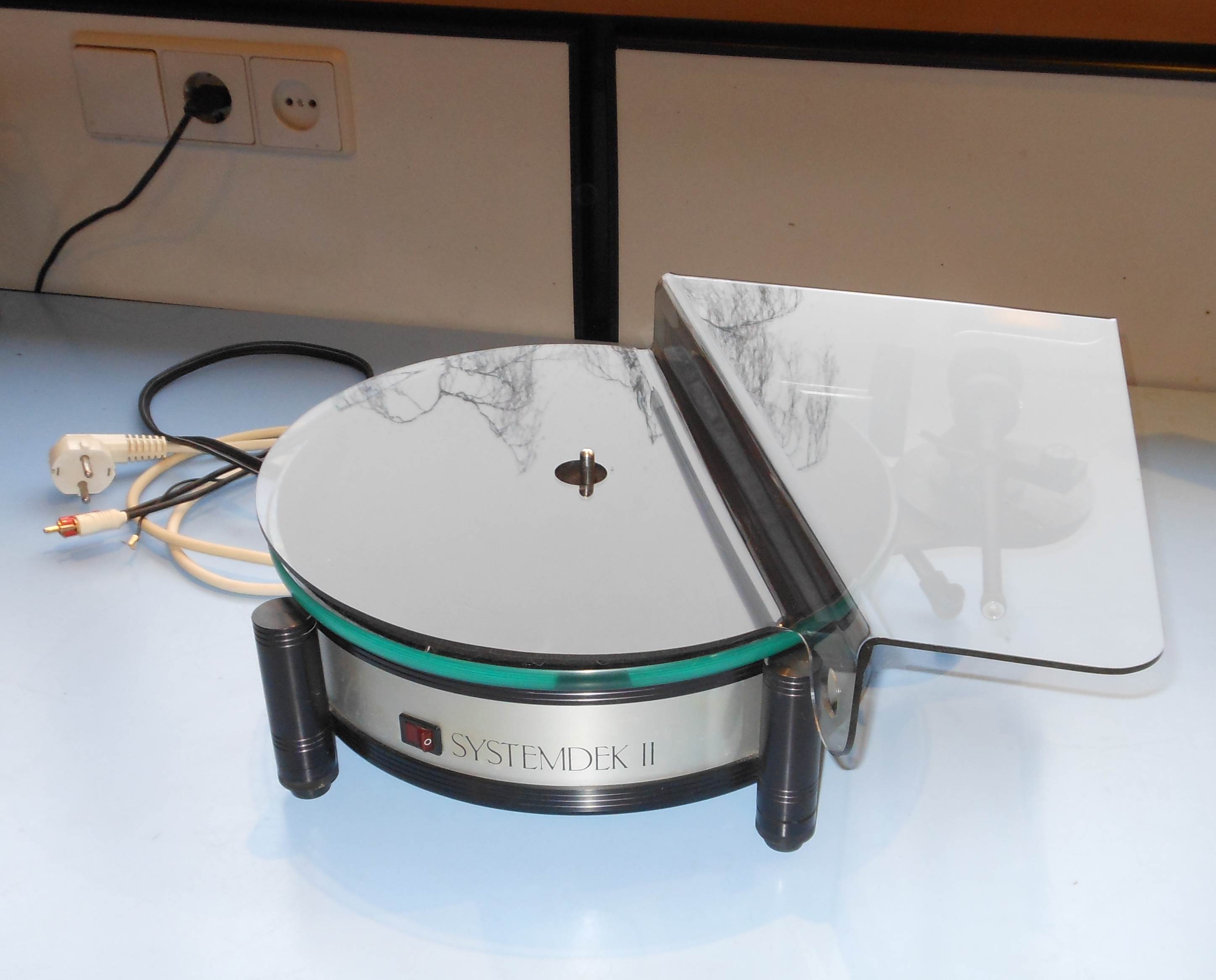

kapje dicht.JPG

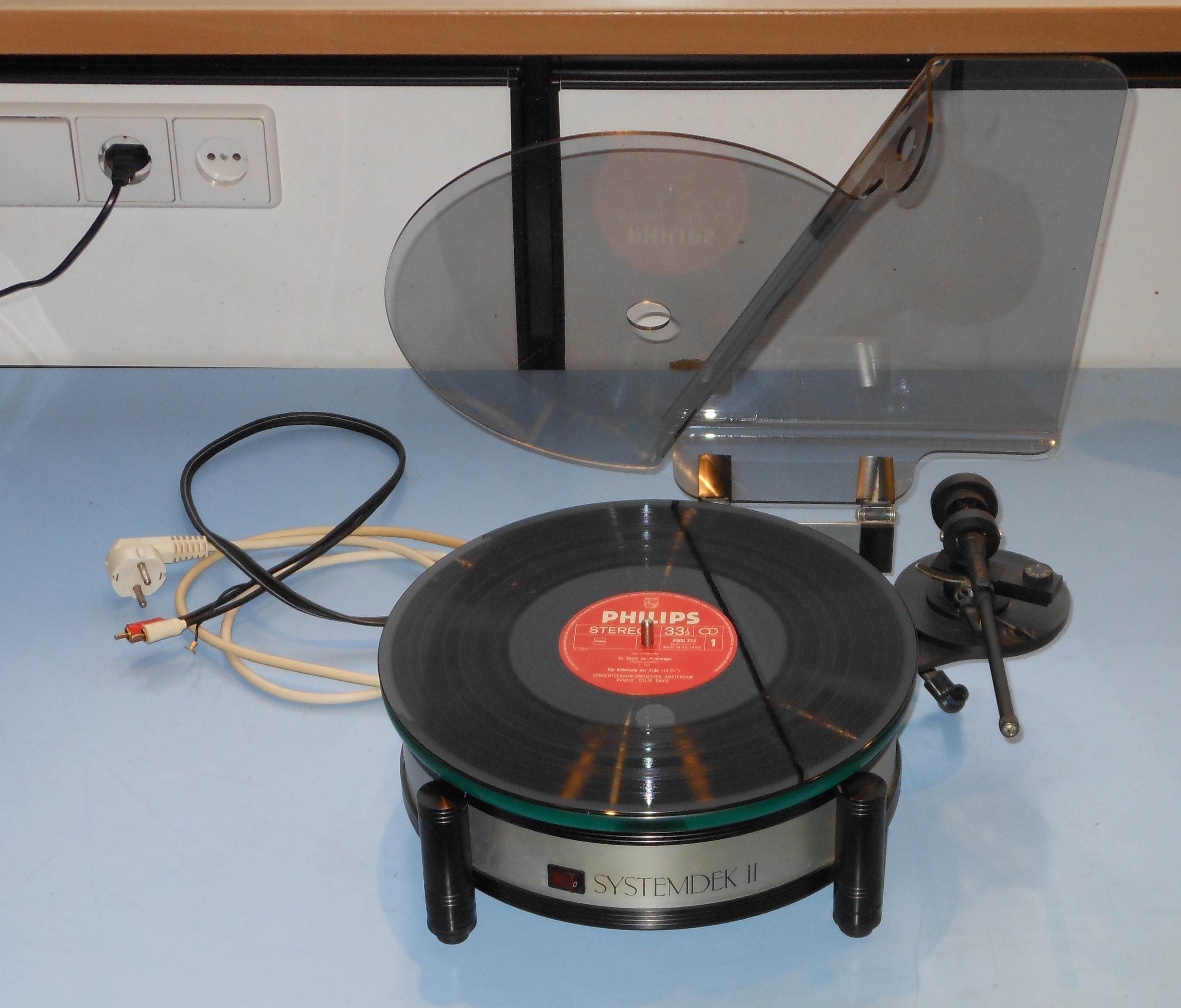

kapje open.JPG
Tegelijkertijd was er een nieuw audio tijdschrift op de markt, onder redactie van de heren van Willenswaard en van der Sluis (de laatste post nog wel eens op dit forum), met een geheel eigen kijk op audio en – wat belangrijker was – prints met bijgeleverde, geselecteerde fet’s! Nu kon ook iemand met heel weinig kennis van elektronica (ik dus) met behulp van de handleiding een phonoversterker maken met een goede geluidskwaliteit. Ik heb destijds de printen besteld, mezelf het solderen eigen gemaakt en de bestukte prints netjes in een kastje gestopt.
Dit kastje netjes aangesloten op een Sansui A6500 versterker en vervolgens jarenlang met volle tevredenheid naar deze combinatie geluisterd.

Op een gegeven moment toch veel meer geluisterd naar digitaal en het phonotrapje raakte in de vergetelheid. Op diverse luisterdagen ben ik toch het “grammofoongeluid” weer gaan waarderen en omdat een goede buizen phonoversterker toch wel een ontwikkelingstijd heeft, heb ik het plan opgevat om deze phonoversterker (destijds pré pré amp genoemd) weer in ere te herstellen.
Laatst gewijzigd door AatV op di 14 feb 2012, 22:50, 1 keer totaal gewijzigd.
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

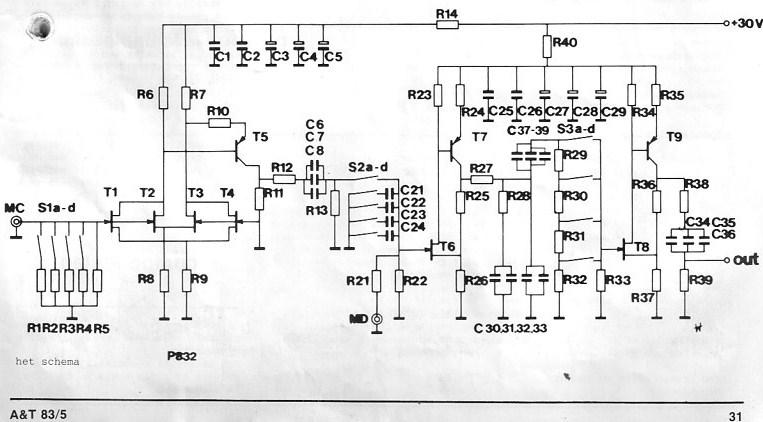

De phono versterker bestaat uit twee gedeelten.

1. de eigenlijke phonotrap :
Voor MC wordt een differentiaalversterkertje gebruikt met mogelijkheden om de ingangsweerstand aan te passen, vervolgens de MD versterker met twee versterkertrapjes bestaande uit een fet en een transistor. Tussen deze trapjes de RIAA correctie. Bij het MD gedeelte ook de mogelijkheid om de ingangscapaciteit aan te passen aan het element.
Het is een ontwerp met alleen een positieve voedingspanning en bijgevolg zijn er hier en daar koppelcondensatoren nodig. Men kwam toentertijd tot het inzicht dat elke condensator een eigen klank zou hebben en bijgevolg werden er diverse soorten (MKM, MKT en styroflex) parallel geschakeld. (later zou men overgaan tot polypropyleen).


2. de verdere versterking bestaat uit een aparte printplaat :
Het gaat hier om een tweetal cascode trapjes, wederom voorzien van flink wat condensatoren.
Gebruikersavatar
dre
Berichten: 17581
Lid geworden op: di 23 nov 2004, 20:55
Locatie: nerdwijk

Re: Phonoversterker in ere herstellen

Bericht door dre »

mooi ding! 8)
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

De printen lagen ergens in een kast te verstoffen en heb ik ze provisorisch voorzien van in- en uitgangen, aangesloten op een voeding van 30 Volt en een paar platen gedraaid. Ze deden het nog!
De zaak weer uit elkaar gehaald en eerst de Elco’s vervangen door nieuwe nette exemplaren. Hiervan een fotootje gemaakt, waarbij ik de op dit forum gebruikelijke referentie naast de printjes heb gezet.
groet,
Aat
Gebruikersavatar
ray5150
Berichten: 28143
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Phonoversterker in ere herstellen

Bericht door ray5150 »

Leuk project, jouw kennende ga je er vast iets moois van maken. O:)
Ben je nog iets bijzonders met de voeding van plan ?
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

ray5150 schreef:
Ben je nog iets bijzonders met de voeding van plan ?
Het moet een nette voeding worden, maar iets bijzonders? nee hoor...

groet,
Aat
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

Hier dan de voeding...

De oorspronkelijke voeding was van een ontroerende eenvoud. Moest ook wel vanwege de nabouwzekerheid.
Na gelijkrichting en afvlakking werd een 7824 driepoot gebruikt waarbij de spanning met een zener van 4,7 Volt aan de common aansluiting opgetild werd naar ruim 28 Volt.
Voor de nieuwe voeding ga ik gebruik maken van een 317 regelaar, waarbij de datasheet leidraad is geweest, dus geen fancy naregeling.
voeding phono AT.tif
(196.38 KiB) 138 keer gedownload
groet,
Aat
Laatst gewijzigd door AatV op wo 15 feb 2012, 10:46, 1 keer totaal gewijzigd.
Gebruikersavatar
TubeHead
Berichten: 1949
Lid geworden op: ma 16 feb 2009, 23:00
Locatie: Arnhem

Re: Phonoversterker in ere herstellen

Bericht door TubeHead »

Leuk dat vintage spul ! Mee nemen naar Breda als het weer speeld :D
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

TubeHead schreef:
Leuk dat vintage spul ! Mee nemen naar Breda als het weer speeld :D
Is wel de bedoeling. Ik weet alleen niet in wat voor soort behuizingen* ik ze zal doen. Mag niet teveel kosten.
Misschien hebben ze bij IKEA wel een glimmende doos. :oops:

groet,
Aat

*1 behuizing voor de versterking en 1 voor de voeding
Gebruikersavatar
TubeHead
Berichten: 1949
Lid geworden op: ma 16 feb 2009, 23:00
Locatie: Arnhem

Re: Phonoversterker in ere herstellen

Bericht door TubeHead »

Anders is de action ook nog wel leuk om even te kijken :D
Gebruikersavatar
ray5150
Berichten: 28143
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Phonoversterker in ere herstellen

Bericht door ray5150 »

AatV schreef:
Hier dan de voeding...
Een rood kruisje ?
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

ray5150 schreef:
AatV schreef:
Hier dan de voeding...
Een rood kruisje ?
Bij mij komt'ie netjes door (TIFF afbeelding), zal het ook als JPEG er in zetten :
voeding phono A&T jpeg.jpg
Zo beter?
groet,
Aat
Gebruikersavatar
Ah!buis
Berichten: 16682
Lid geworden op: ma 15 nov 2010, 22:36
Locatie: Overijse

Re: Phonoversterker in ere herstellen

Bericht door Ah!buis »

Leuk,dat ouwe spul,kan nog steeds best te doen zo :D .Zelf nooit aan gewaagd,vond al die Cs wat overdreven.Dacht dat de ontwerpers vermoedelijk aandelen van de fabrikant hadden :twisted:
Vraagje,wat is de bedoeling van R5 in de voeding :? .
Anne
Gebruikersavatar
TubeHead
Berichten: 1949
Lid geworden op: ma 16 feb 2009, 23:00
Locatie: Arnhem

Re: Phonoversterker in ere herstellen

Bericht door TubeHead »

Idd ! Staat beetje 1,5 watt weg te stoken voor de mussen ?

Of zou dit misschien een reden hebben ? Omdat anders de voltage stabilisator anders niet genoeg belast word door de schakeling zelf ?
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

TubeHead schreef:
Idd ! Staat beetje 1,5 watt weg te stoken voor de mussen ?

Of zou dit misschien een reden hebben ? Omdat anders de voltage stabilisator anders niet genoeg belast word door de schakeling zelf ?
Wat is nou 1,5 Watt in deze wereld van al die Aleph's hier en Aleph's daar? (ja, je ziet ze veel dit jaar..)
Ik vindt het altijd erg prettig, wanneer de spanningsregelaar wat te doen heeft. Kan hier wel wat argumenten voor aanvoeren, maar kan dit niet door metingen onderbouwen (dus eigenlijk subjectief :sure: )

groet,
Aat
Gebruikersavatar
Ah!buis
Berichten: 16682
Lid geworden op: ma 15 nov 2010, 22:36
Locatie: Overijse

Re: Phonoversterker in ere herstellen

Bericht door Ah!buis »

Staat beetje 1,5 watt weg te stoken voor de mussen
Mooi zo,zijn er toch al zo weinig over :cry: Mag het wat meer zijn met die kou :lol:
Anne
Gebruikersavatar
TubeHead
Berichten: 1949
Lid geworden op: ma 16 feb 2009, 23:00
Locatie: Arnhem

Re: Phonoversterker in ere herstellen

Bericht door TubeHead »

AatV schreef:
Ik vindt het altijd erg prettig, wanneer de spanningsregelaar wat te doen heeft. Kan hier wel wat argumenten voor aanvoeren, maar kan dit niet door metingen onderbouwen (dus eigenlijk subjectief :sure: )

groet,
Aat
Doet me beetje denken aan rdv300b833 / Reinouts verhaal die hij toen gaf @ Breda.
Die had bij zn Hexfred gelijkrichters een extra weerstand aangeknoopt om ze er iets warmers bij te zetten :mrgreen:
Gebruikersavatar
Ah!buis
Berichten: 16682
Lid geworden op: ma 15 nov 2010, 22:36
Locatie: Overijse

Re: Phonoversterker in ere herstellen

Bericht door Ah!buis »

Die 240 ohm staat toch ook al ruim 5mA te trekken :o
Anne
Gebruikersavatar
ray5150
Berichten: 28143
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Phonoversterker in ere herstellen

Bericht door ray5150 »

Ah!buis schreef:
Die 240 ohm staat toch ook al ruim 5mA te trekken :o
Ahum...ik zal dan maar niet gaan vragen wat mijn Aleph zal gaan consumeren... 8)

(Nette voeding trouwens, Aat. persoonlijk zou ik in plaats van R4 een meerslagen instel-potmeter plaatsen ( maar, ik kan niet goed goed beoordelen hoe kritisch die 30 Volt is.)
Laatst gewijzigd door ray5150 op wo 15 feb 2012, 23:24, 1 keer totaal gewijzigd.
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

Ah!buis schreef:
Die 240 ohm staat toch ook al ruim 5mA te trekken :o
Precies en dat vond ik nou net niet genoeg :mrgreen:

groet,
Aat
Gebruikersavatar
AatV
Berichten: 3807
Lid geworden op: wo 21 feb 2007, 18:33
Locatie: Delft

Re: Phonoversterker in ere herstellen

Bericht door AatV »

ray5150 schreef:
(Nette voeding trouwens, Aat. persoonlijk zou ik in plaats van R4 een meerslagen instel-potmeter plaatsen maar ik kan niet goed goed beoordelen hoe kritisch die 30 Volt is.)
Zo lang het maar 29 tot 30 Volt is, is het wat mij betreft goed genoeg.

groet,
Aat
Gebruikersavatar
b_force
Ook commercieel actief
Berichten: 12450
Lid geworden op: di 18 apr 2006, 13:27
Locatie: West Friesland
Contacteer:

Re: Phonoversterker in ere herstellen

Bericht door b_force »

Zet trouwens je plaatjes in png, is ook klein en duidelijker dan jpg :wink:
Gebruikersavatar
TubeHead
Berichten: 1949
Lid geworden op: ma 16 feb 2009, 23:00
Locatie: Arnhem

Re: Phonoversterker in ere herstellen

Bericht door TubeHead »

Plaatjes zijn toch duidelijk zat ? :-s
Gebruikersavatar
Ah!buis
Berichten: 16682
Lid geworden op: ma 15 nov 2010, 22:36
Locatie: Overijse

Re: Phonoversterker in ere herstellen

Bericht door Ah!buis »

Vind ik ook.Bij mij gaat de .tif ook niet,alleen een rooie X :( .
Aat,is de fles al open :?: :kwijl:
Gek eigelijk,bier en zo moet je ontkronen om ze eer aan te doen :? .
Anne
Gebruikersavatar
ray5150
Berichten: 28143
Lid geworden op: vr 13 apr 2007, 23:56
Locatie: s-Gravenhage

Re: Phonoversterker in ere herstellen

Bericht door ray5150 »

AatV schreef:
Zo lang het maar 29 tot 30 Volt is, is het wat mij betreft goed genoeg.
Dan is het inderdaad niet echt nodig om daar een instelpot te plaatsen.
Doe je wel ieder kanaal z'n eigen voeding ?
