6072 line-amp

[sander1238]

na een aantal diy bijeenkomsten ben ook ik gecharmeerd geraakt van het buizen geluid, al waren dit complete sets (voor en eind versterker buizen).
om uit te proberen of een buizen voorversterker ook bij mij thuis interessant is heb ik op ebay een printje gezien en wil nu weten of dit regelrechte bocht is of leuk om te proberen, en eventueel later nog te modificeren is, voor de prijs hoef ik het niet te laten, ik heb nog niet de ervaring om van een stapel onderdelen iets werkends te maken vandaar een complete set.
het gaat om dit printje : http://www.ebay.com/itm/Pre-AMP-Amplifi ... 35b41ec10d

de 6n2 buis kom ik in meerdere versterkers tegen vandaar dat ik dacht dat het niet helemaal bocht was.

en de benodigde trafo is deze redelijk verkrijgbaar (of heeft iemand misschien een 2e hands exemplaar liggen ??)
alvast bedankt

sander

[sevenup]

Ik snap niet dat ze niet voor bijvoorbeeld een trafo van 250V~ gemaakt zijn.. Daar zijn er zat van te vinden. Deze kitjes hebben vak een lagere spanning nodig wat een stuk lastiger is.

Je zou eventueel 2 transformatoren back to back kunnen zetten.

[nl3prc]

Je moet ergens beginnen.
Ik typte van de week met een forum lid en die is bepaald niet positief over die 6N2P
Nou heb ikzelf in mijn ECL82 ampje ook een soort gelijk buisje gebruikt en ik ben wel tevreden alleen had die van mij de opschrift 6N2PEV.

Je zou ook als je beetje in de elektronica zit eens op de site's kunnen kijken zoals triode dick , menno van der veen en andere.
Daar staan legio voorbeelden van voor en eindversterkers.
Ook hier op het forum staan nog wel wat voorbeelden en gebouwde voorbeelden.

[sander1238]

Je moet ergens beginnen.
Ik typte van de week met een forum lid en die is bepaald niet positief over die 6N2P
Nou heb ikzelf in mijn ECL82 ampje ook een soort gelijk buisje gebruikt en ik ben wel tevreden alleen had die van mij de opschrift 6N2PEV.

Je zou ook als je beetje in de elektronica zit eens op de site's kunnen kijken zoals triode dick , menno van der veen en andere.
Daar staan legio voorbeelden van voor en eindversterkers.
Ook hier op het forum staan nog wel wat voorbeelden en gebouwde voorbeelden.

klopt, heb inderdaad legio voorbeelden gezien, de een nog mooier dan de ander, maar het gaat mij juist om te proberen of ik het waard vind( de klank) gezet tegen de prijs van zo'n kant en klaar printje. vind ik het wat dan ga ik zeker een ontwerp hier van het forum namaken.
of is er een ontwerp van rond dezelfde prijsklasse exl trafo ( mag ook wel iets duurder, zo'n pinnerd ben ik ook weer niet )?

sander

[sander1238]

nu zit ik zo eens rond te neusen op het forum om een simpel (denk ik dan)schema te zoeken kom ik dit tegen: http://forum.zelfbouwaudio.nl/viewtopic.php?f=7&t=5411.
ik dacht 1. ts is nog actief op het forum. 2. buisjes zijn nog te verkrijgen, na kort zoeken bij tone foctory voor 11.70 euro p/st. 3. volgens mij heb ik al een geschikte trafo gevonden : http://audio-tv-foto.marktplaats.nl/bui ... nd=16&fs=1

en dit alles bij elkaar lijkt mij beter als het ebay printje plus meer mogelijkheden om te tweaken en de prijs blijft denk ik redelijk binnen de perken, of vergis ik mij daarin

sander

[sevenup]

Dat is deze:

http://www.triodedick.com/6072_voorversterker.html

Schema:

Simpele opzet, werkt uitstekend. Heb ik een hele tijd naar geluisterd.

Voeding had ik iets simpeler, met 1 smoorspoel en dan gesplitst tussen links en rechts dmv 2 serieweerstanden. Was stil genoeg.

trafo zal idd voldoen. Nu nog een smoorspoel van 10H of zo.
Zelf had ik deze: http://www.tube-town.net/ttstore/produc ... -156G.html

[sander1238]

klopt, heb m ook schaamteloos gejat van jou topic. heb jij misschien nog een tekening van jou voeding liggen, uitgebreider kan altijd nog.

heb wel een vraag, zie op deze tekening de weerstand van 1 meg na de potmeter niet staan, heeft dat een reden?

sander

[nl3prc]

Volgens mij is deze niet meer nodig omdat je het stuurgrid nu met de potmeter op 0 volt houd.
Dat zou anders zijn als er aan de loper van de potmeter nog een condensator naar het stuurgrid zou zitten.
Dan moet je met een weerstand het stuurgrid op 0 volt houden.

[sander1238]

kan deze trafo kopen (1 stuk) voor 25 euro, is dit duur of niet, heb zelf geen idee, is zonder verzend kosten
http://audio-tv-foto.marktplaats.nl/bui ... nd=16&fs=1

[nl3prc]

Ik zou toch wat meer info vragen nu weet je niet wat de vermogens zijn van de wikkelingen

en hier heb je een nieuwe mischien ook wel betrouwbaarder dan die marktplaats.
http://www.dickbest.nl/index.php?_a=vie ... ductId=668

[sevenup]

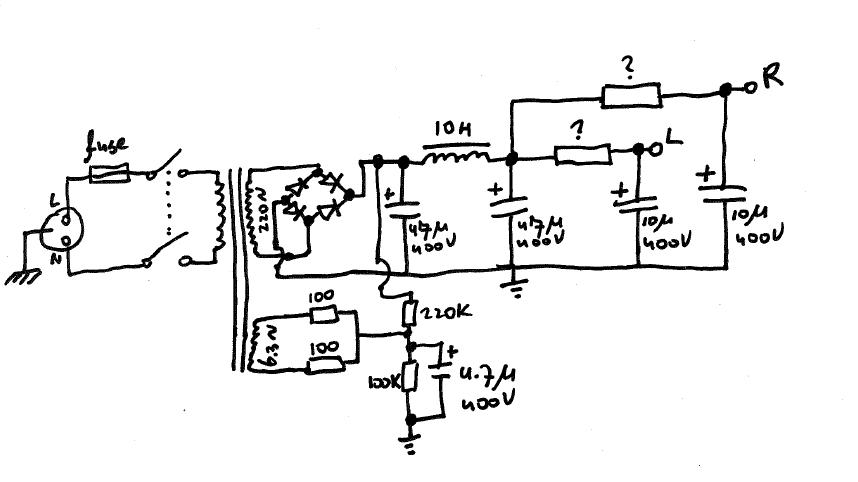

Voeding zou zoiets kunnen zijn.

Waarde van de weerstanden beetje afhankelijk van hoeveel Volt je overhoudt.
Normale waarde is iets van 4K7.

[nl3prc]

Als je toch voorsteld om met een diode brug te werken zou ik die eerst C geen 47µ maken maar 220µ

[sevenup]

Als je toch voorsteld om met een diode brug te werken zou ik die eerst C geen 47µ maken maar 220µ

Bij voorversterkers heb ik tot nu toe meer dan genoeg gehad aan 47uF voor een stille voeding. Loopt maar weinig stroom. Maar kan geen kwaad natuurlijk

[RobertD]

De TRA200 of TRA201 van http://www.askjanfirst.com/eindex.htm kun je prima gebruiken. Dan heb je een nieuwe voor dat geld...

Ik heb nog een ongebruikte TRA200 liggen, die kun je met een diodebrug gebruiken. Mag voor 25 euro incl verzenden.

Er zit alleen geen wikkeling van 8V op, maar wanneer je de 6,3V gelijkricht en afvlakt met elco's heb je ook een mooie stille gloeispanning.

[sander1238]

heb robert d net een pb gestuurt dat ik wel intresse heb in zijn trafo.
dus de basis(lees begin) is gelegd

meer nieuws volgt

sander

[sander1238]

moet die gelijkrichter nog voldoen aan een minimale ampere en volt?

[nl3prc]

Ik gebruik vaak een diode blokje van 600 volt 3 ampére

KBPC106

[sevenup]

moet die gelijkrichter nog voldoen aan een minimale ampere en volt?

Ik gebruik vaak UF4007 diodes, werkt goed. Maar er is van alles mogelijk.
Amperes lopen er niet, 1A diodes zijn goed genoeg en neem er gewoon 1 die 600V kan of meer, zit je altijd goed.

[sander1238]

Voeding zou zoiets kunnen zijn.

Waarde van de weerstanden beetje afhankelijk van hoeveel Volt je overhoudt.
Normale waarde is iets van 4K7.

ben een echte noob op dit gebied, maar snap iets niet aan deze voeding,

- waar zit de uitgang van de 6,3 volt
- die 100 na de travo zijn dat weerstanden en moet daar geen gelijkrichter tussen
- waarom loopt er van de 220 volt gelijkspanning een verbinding naar de weerstand 220 k van het laagspanningsgedeelte

sander

[Ah!buis]

De 6,3V voor de gloeidraden komt van de trafo,daar waar de twee 100,dat is ohm=weerstand,aanzitten.
Met die twee weerstandjes krijg je een soort midden van het gloeicircuit.
De kathodes van de buizen zitten er een paar op bijna 0V en anderen op ruim +100V.Nu is de toegelaten spanning tussen kathode en gloeidraad (das niet de gloeispanning)beperkt.Door nu het gloeicircuit op iets van +75V te zetten is voorkomen dat er een paar met meer als 100V tussen gloei en kathode komen te zitten.Daarvoor is die toestand met 220k vanaf de HS.
Anne

[sander1238]

oke daar moest ik even over nadenken
dus als ik het goed begrijp is de aansluiting van de gloeispanning het punt waar de 2 100 ohm weerstanden en de 220 k samenkomen?

en waar in de tekening gaat de gloeispanning dan aangesloten worden? (op welke pin?)

voor de goede orde, voordat je denkt, waar is hij aan begonnen?
ik kan redelijk solderen, heb een beetje basis kennis electronica, kan een beetje tekening lezen en een vader die gepensioneerd electronica monteur is en iedere schakeling van mij na gaat lopen voordat ik er spanning op zet. dus dat zal wel goed komen

[Ah!buis]

De 6,3V voor de gloeidraden komt van de trafo,daar waar de twee 100,dat is ohm=weerstand,aanzitten.

Dus van de TRAFO
Een spanning is het verschil tussen twee punten,niet iets in de lucht.
De 220k heist het hele spul omhoog terwijl de gloeispanning hetzelfde blijft.
Als je een zaklamp in een pen van het stopkontakt steekt brandt het lampje (LED ?) nog steeds op de batterij maar de zaklamp als geheel bevindt zich op 230V tov de andere netpen.
De wikkeling van de trafo is de batterij en via de 220k weerstand komt het geheel rond 75V tov de nul (massa).
Anne

Oh ja de aansluitingen.
Bij de 6072 evenals bij ECC81 82 en 83 zit dat aan pen 9 en de andere kant 4en5 aan elkaar.
4-9 van een triode, 5-9 van de andere.Als je 9 niet gebruikt kun je 12,6V tussen 4 en 5 aansluiten (de twee in serie)

[RobertD]

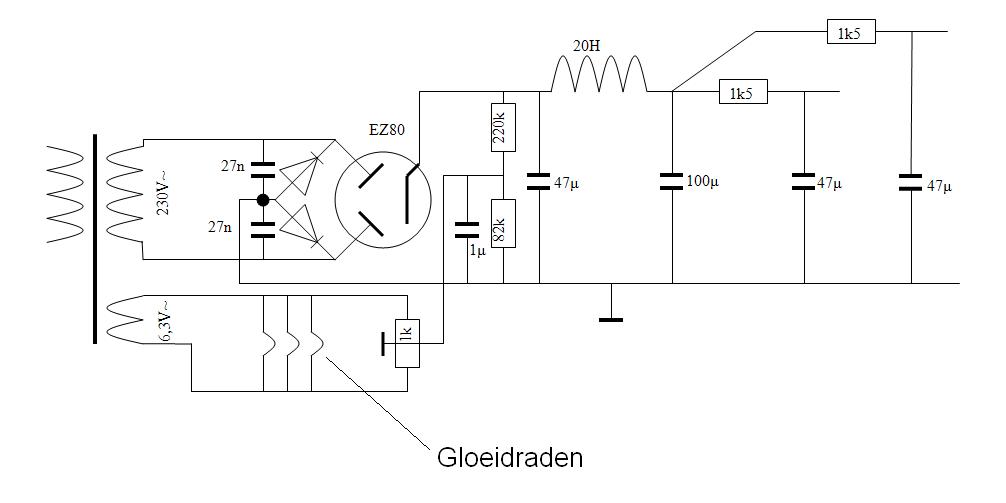

Als je mijn trafo straks hebt ontvangen kun je het zo doen:

Ik heb in plaats van de twee 100Ohm weerstanden een klein potmetertje gebruikt. Dan kun je de laatste brom eruit draaien.
Ik heb aangegeven waar de gloeidraden aangesloten worden, Anne heeft al uitgelegd welke pinnen je moet gebruiken. ( 4 en 5 aan elkaar vast en de andere aansluiting is pin 9)

Zoals je ziet kun je ook een gelijkrichtbuis en twee "gewone" diodes toepassen, maar op die plek kun je ook een gelijkrichtbrug gebruiken.

[sander1238]

ik snap m, dank je wel robert en Anne ( en iedereen natuurlijk) , een duidelijke tekening.

wat is nou beter een bruggelijk richter of een buis gelijkrichter, of is het lood om oud ijzer?
zo'n buisje extra staat natuurlijk wel heel leuk

sander

[sander1238]

zo, ondertussen al het omhulsel van de versterker gemaakt.
de boven en onder plaat worden van 4 en 2 mm aluminium waarbij de onderplaat gedeeltelijk geperforeerd gaat worden
