Beginnersvraagje Dynaudio Nuance filter

[robertg]

Hallo allemaal,

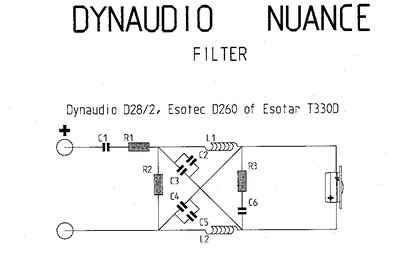

Ik heb een korte beginnersvraag mbt een filter van een Dynaudio Nuance ontwerp. Het 'kruis' in het midden van de tweetersectie zijn dat onderdelen die gekoppeld zijn of lopen deze over elkaar heen? Anders gezegd, is het midden van het kruis een soldeerpunt,ja of nee?

Alvast bedankt voor hulp!

[wouter]

Goede vraag, lijkt mij een fase draaiings netwerk - ladder lattice - en dan is het inderdaad GEEN soldeerpunt maar slecht over elkaar heen getekend.

[Marp]

Als dat een verbindingspunt was dan werden R3 en C6 kortgesloten en waren ze behoorlijk overbodig.

[markbakk]

Goede vraag, lijkt mij een fase draaiings netwerk - ladder lattice -

Correct, is een allpassnetwerkje zoals bv. Tannoy en KEF dat al decennia geleden toepasten. Je kunt het effect leuk in iets als Boxsim bekijken. En nee, het kruis is geen verbinding (slecht getekend dus).

[wouter]

In mijn Bij(w)ou(ter) draadje heb ik er mee gestoeid, vandaar de herkenning. Zat ook in bijvoorbeeld een vorig type visaton concorde. Draait de fase in een bepaald gebied met 90 graden meen ik.
