Electronische draaischakelaar?

[HugoW]

Hoi,

voor mijn versterkerprojectje wil ik uit vier ingangen kunnen kiezen, welke er naar de versterker gaat. Hiervoor kan ik een mechanische draaischakelaar nemen, zoals deze:
http://www2.conrad.nl/goto.php?artikel=709735

Maar liever monteer ik vier platte momentschakelaars (drukknop) in het front, met een stukje electronica erachter. Probleem; ik snap de ballen van electronica. Ik kan goed bouwen en combineren, maar daar houdt het wel mee op. Dus, wie levert mij inspiratie? Er zal ongetwijfeld een IC voor zijn dat dit kan.

Dan komt er in de versterker (het bekende LM4780 idee) een buizen voorversterker. Deze moet een bypass krijgen, met zo'n zelfde momentschakelaar in het front. Eén keer duwen pre-amp aan, nog een keertje en de pre-amp wordt ge-by-passed. Ook dit is denk ik electronisch te doen. Dit kan ik ook met een serie relais, maar da's ouderwets.

Wie-o-wie kan mij verder helpen, voorbeeld schakelingen zijn zeer welkom.
Dank,

Hugo

[ray5150]

Ja, daar heb ik wel een schema voor.
Werkt met twee simpele ic's 4 drukknoppen, 4 led's en 4 relais
Moet je wel een uurtje wachten, want dat staat op een andere pc...

[HugoW]

Een uurtje lukt nog wel, denk ik. Ik gok dat dit project, en de bijbehorende luidsprekers, ruim voor 2018 klaar zijn... Ik heb noch tijd noch geld, dus het duurt bij mij wel even voordat plannen echt uitgevoerd zijn. Maar ik vind het wel leuk!

Hugo

[ray5150]

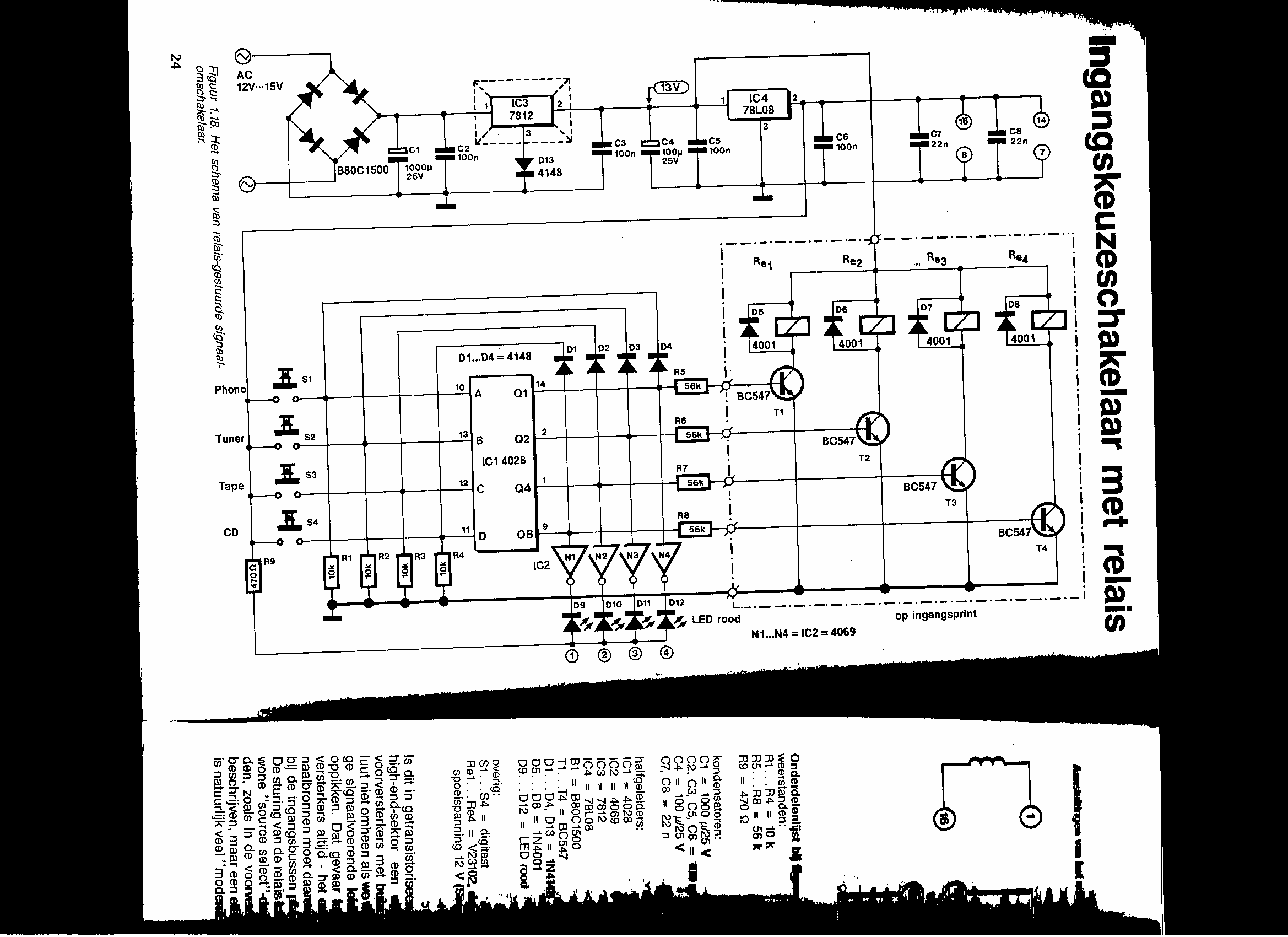

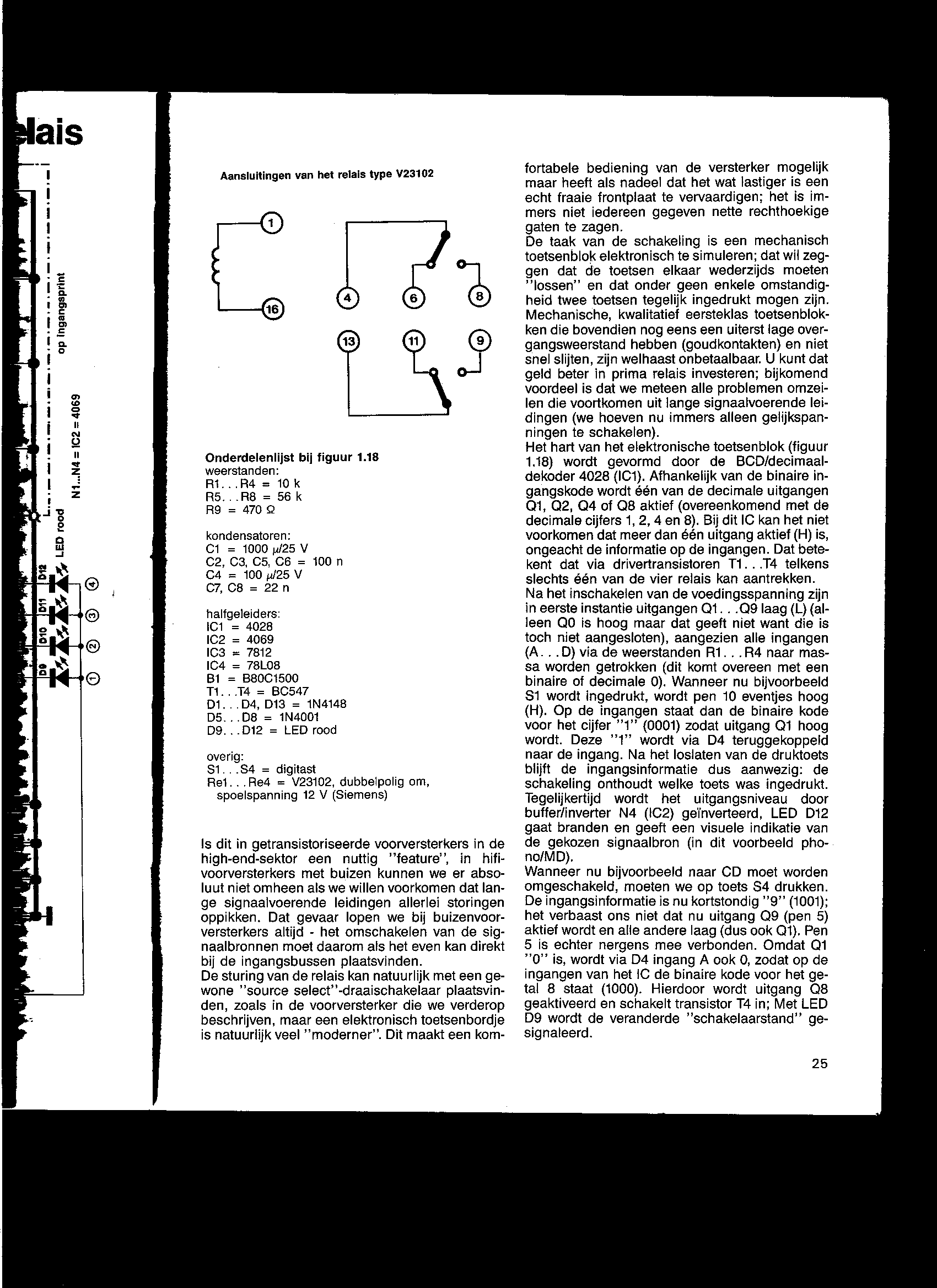

Schema....

Dit bedoelde ik dus, er is geen layout van, maar met een beetje geduld is dit wel op gaatjes print te bouwen, zelf ook al eens gedaan....
het duurste zijn denk ik de 4 relais, de rest is allemaal kwartjeswerk.

[HugoW]

Super, dank je wel. Dat is goed te maken, al denk ik dat een kant-en-klare voedingsprint van Conrad ook wel makkelijk is. Ik heb nog meer gelijkspanning nodig voor LED-jes en relais en zo.

Hugo

[HugoW]

Nog even verder googlend vind ik dit:

CODE: Selecteer alles

Try this: (View in Courier)

        ____
+V>--+--O  O--+--[1N4148>]--+
              |             |
            [10K]           |
              |             |                       +----+
              +-------+-----|-----------------------|S  Q|
              |       |     |                       |   _|
           [100nF]   [1M]   |                +------|R  Q|
              |       |     |                |      +----+
             GND     GND    |                |
                            |                |
                            |                |
                            |                |
        ____                |                |
+V>--+--O  O--+--[1N4148>]--+                |
              |             |                |
            [10K]           |                |
              |             |                |      +----+
              +-------+-----|----------------|------|S  Q|
              |       |     |                |      |   _|
           [100nF]   [1M]   |                +------|R  Q|
              |       |     |                |      +----+
             GND     GND    |                |
                            |                |
                            |                |
                            |                |
        ____                |                |
+V>--+--O  O--+--[1N4148>]--+-----+          |
              |             |     |          |
            [10K]           |  [100nF]       |
              |             |     |          |      +----+
              +-------+-----|-----|----------|------|S  Q|
              |       |     |     |          |      |   _|
           [100nF]   [1M]   |     +----------+------|R  Q|
              |       |     |     |          |K     +----+
             GND     GND  [10K] [10K]    [1N4148]
                            |     |          |
                           GND   GND        GND

Ik snap niet dat dit zou werken. Wie wel? Het lijkt nog eenvoudiger dan de vorige. Alleen nog even uitdokteren welke richting de 1N4148's moeten hebben.

Dank,

Hugo

[Ah!buis]

Eenvoudiger eerder het omgekeerde
De voeding en relais +LEDs staan er niet bij en er wordt pas ingeschakeld bij loslaten toets
Per drukknop 2xR+D+C ,bij elektuur enkel R+D
Het schema ziet er moeilijker uit dan het is .
Voor de LEDs is geen extra IC nodig,kunnen tussen relais en voeding.
Ook twee spanningen zijn niet nodig,alles op 12Volt (hoeft niet gestabiliseerd)
Anne

[HugoW]

Aha, dus alles op 12V, en dus geen IC voor de LED's. Da's eigenlijk wel logisch, ook omdat ik deze gevonden heb:
http://www.it-service.be/webshop/produc ... 2bd1c52177 (zijn ook goedkoper te vinden).
Die werken al direct op 12V. Ik ga eens een PCB-tje bedenken.

Dank voor de input!

Hugo

[vinnie411]

Nog even verder googlend vind ik dit:

Ik snap niet dat dit zou werken. Wie wel? Het lijkt nog eenvoudiger dan de vorige. Alleen nog even uitdokteren welke richting de 1N4148's moeten hebben.

Dank,

Hugo

Als je goed kijkt dan staat de richting al aangegeven.
[1n4148>] lijkt mij dat > de richting aangeeft dus >| het dikke zilveren streepje rechts.

[Ah!buis]

Let wel Hugo,in die aanbieding staat voor de LED 12V ,dus zit er al een weerstand in .
Dus die moet gewoon parallel aan het relais aangesloten,niet in serie .
Anne

[HugoW]

Ik ben nog even aan het puzzelen met dezen, ik denk dat ik alles snap maar ik heb nog een idee. Heeft iemand al eens geprobeerd om de relais te vervangen door optocouplers? Ik houd niet zo van mechanisch schakelen met geluidsignalen. Even als voorbeeld deze:
http://www2.conrad.nl/goto.php?artikel=187038
Handleiding:
http://www.produktinfo.conrad.com/daten ... -PC817.pdf

Aansluiten i.p.v. het relais aan de bekrachtigingszijde is gemakkelijk. Voor mij is echter de vraag of het geluidsignaal er lekker doorheen komt. De ramp-up en down tijd vind ik geen probleem, het is geen snel schakelend systeem. Ik denk eraan op het signaal direct op de collector te zetten, en dan de emitter als uitgaand signaal, en via de 100k volumepot aan de aarde. Alle vier de inkomende signalen krijgen dus hun eigen optocoupler (of ik koop er 2 met elk 4 couplers erin).

Ik zou zeggen; shoot!

Dank,

Hugo

[HugoW]

Zo, kleine sprong gemaakt, het ding werkt met relais, en op dezelfde print zit ook een standby switch die bijvoorbeeld een buizenversterker kan bedienen. Maak ik wil het ding verder uitbreiden, en daar rijzen wederom vragen.

De versterker heeft 4 keuzeknoppen op de voorkant, maar wel 12 ingangen op de achterzijde, namelijk:
4 analoge stereo ingangen (2x cinch per ingang)
4 digitale ingangen (3e cinch per ingang)
4 optische ingangen (nog geen idee)
Iedere ingang heeft dus 3 cinch contacten en een gaatje voor de optische kabel, en een 3 standen schakelaar. Je kan dus kiezen, als je op de achterkant iets aansluit, welk type ingang je gebruikt. Je kan op 1 ingang niet meerdere tegelijk gebruiken. Overigens gaan alle ingangen behalve de analoge naar een DAC, maar dat terzijde.

In principe heb ik het geheel werkend op print, met nog een boel relais erbij om alles te schakelen, maar het optische signaal kan ik uiteraard niet met een relais schakelen. Mijn DAC heeft zowel een optische als een cinch ingang, dus ik zie twee mogelijkheden:
1) Iets relais-achtigs, dat optisch signaal schakelt.
2) Optische ingangen die het optische signaal direct omzetten naar een electrisch signaal zoals dat ook op de digitale cinches binnen komt.

Voor optie 1 zoek ik dus zo'n 'optisch relais', maar die kan ik niet vinden;
Voor optie 2 zoek ik dus een klein eenvoudig optisch ingangetje met een electronische uitgang. Kan ik ook niet zo vinden.

Wie snapt wat ik bedoel, en kan mij op de juiste onderdelen wijzen?

Dank,

Hugo

[HugoW]

Hmmm...

http://www2.conrad.nl/goto.php?artikel=606539

Tweestandenschakelaar; analoog of digitaal in. Lijkt wel erg simpel...

Hugo

[Ah!buis]

Komt optisch binnen en levert elektriek,kan geschakeld .
Dit is er ook een,
Anne

[HugoW]

Zo, na een zomer en herfst zonder vrije tijd hopelijk deze winter weer tijd voor de versterker. De plannen zijn iets gewijzigd. Ik wil nog steeds de 60W eindtrap (heb ik al af) en de triodedick voortrap (bijna alles in huis), maar ik wil de 4-keuze schakelaar niet meer. Ik wil liever 4 volumeknoppen, net een mengpaneel, en een hoofdvolume knop. Die laatste is de ingang van de voortrap, da's geen probleem. Maar ik denk dat ik in de knoei kom als ik voor de ingangen elk gewoon een volumepot erin zet. Ik denk dat ik een super lineaire 1:1 voorversterker nodig heb, stereo (dual-mono) per ingang. Wie helpt mij aan een schema van zoiets, of corrigeert mijn gedachtegang?

Beetje achtergrond: ik wil bijvoorbeeld computergeluid, dvd geluid en de line uitgang van mijn gitaarvoorversterker tegelijk kunnen gebruiken, en de onderlinge volumes balanceren.

Dank,

Hugo
