AD3800M 06 - Het worden TQWT's !

[RobertD]

Tsja, ik kreeg ze zomaar toegestopt; een paartje AD3800M-06 met Alnico magneetjes

Leuk breedbandertje van weleer, 20cm diameter.
Wat zal ik daar nou eens mee gaan bouwen?

[molekuul]

en je vraagt je natuurlijk af wat je moet gaan bouwen,

deze kun je hier vinden:

http://www.mfbfreaks.nl/artikel/passief/2/index.html

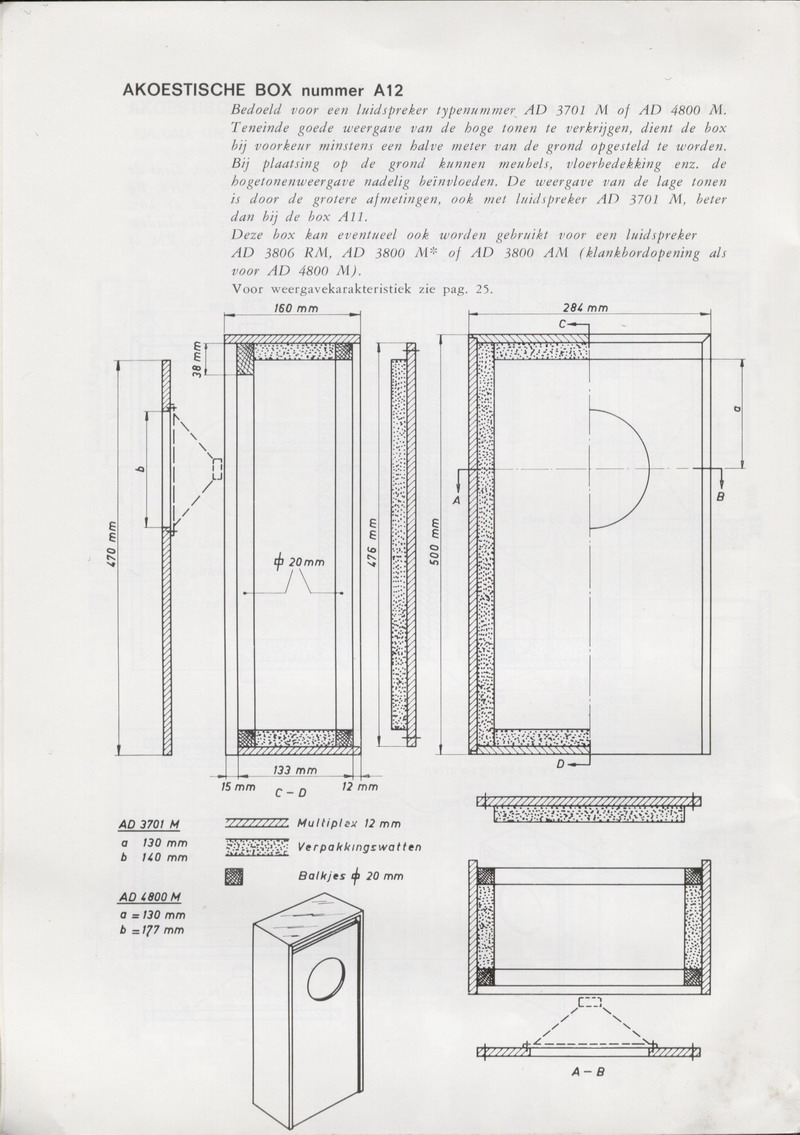

de originele behuizing voor deze unit

[molekuul]

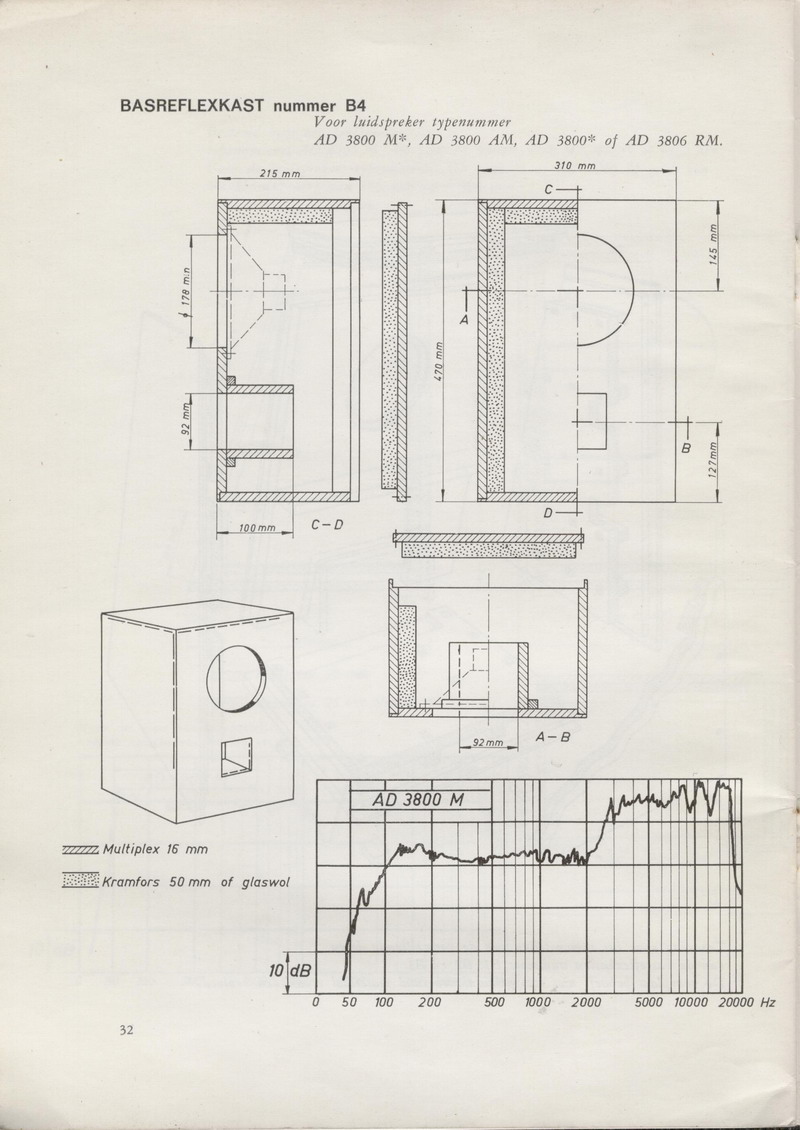

of natuurlijk de originele basreflex behuizing

[RobertD]

Ik ga eens even zoeken, Molekuul. Volgens mij heb ik dat boekje op de plank.
Zo'n kastje is snel en goedkoop te fabrieken. Alleen nog tijd om te bouwen

[RobertD]

Helaas, het boekje heb ik niet meer. Ik heb het ooit te leen gehad van een vriend. Maar met de tekeningen uit de bijlagen van Molekuul moet ik iets kunnen maken.

Ook nog eens even kijken wat voor (goedkoop) hout ik ga gebruiken.
Het advies is om de speaker op hoogte te plaatsen, dus waarschijnlijk een geïntegreerd pootje...

[molekuul]

Helaas, het boekje heb ik niet meer. Ik heb het ooit te leen gehad van een vriend. Maar met de tekeningen uit de bijlagen van Molekuul moet ik iets kunnen maken.

Ook nog eens even kijken wat voor (goedkoop) hout ik ga gebruiken.
Het advies is om de speaker op hoogte te plaatsen, dus waarschijnlijk een geïntegreerd pootje...

In mijn eerste mail staat de link naar het boekje

[bartsegers]

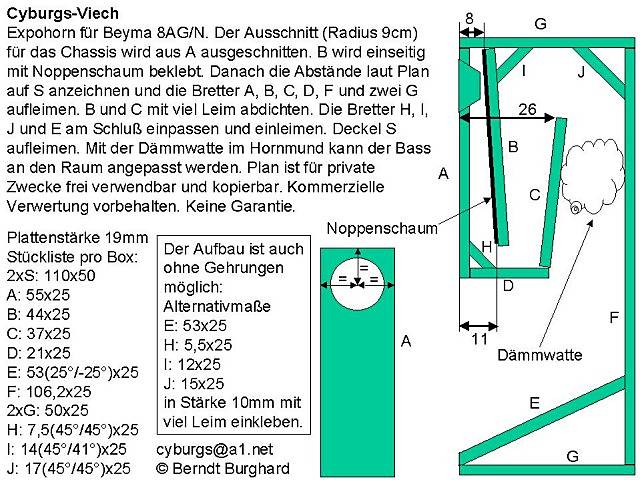

Hoorntje ??

bestandsbron: http://img77.exs.cx/img77/9862/cyburgsviech7tc.jpg

[Pcdg]

Bart, jij hebt toch ooit eens een soort platte 'windmolen' hoorn gemaakt met vier hoornmonden? Is dat niet leuk en origineel? Kan vast prima met een AD3800. Dan houd je er twee mooie, platte luidsprekers aan over voor in de keuken of zo.

Paul

[bartsegers]

hoi Paul,

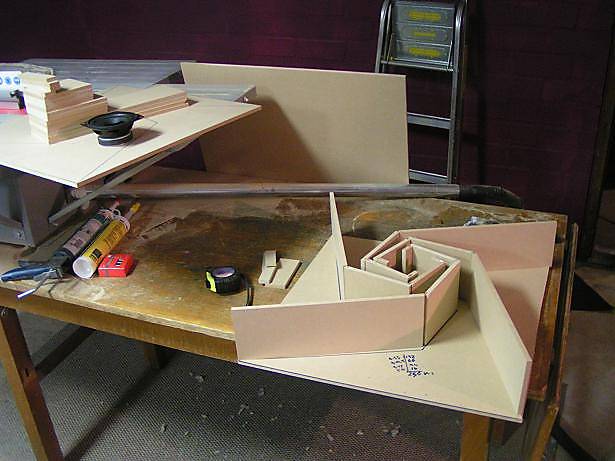

jij bedoeld een spiral horn.
Ik had ze gemaakt met 50x50cm maat. (en 10cm dik ofzo?)
Hier kwam geen laag uit, je miste een octaafje.
Wellicht een iets grotere variant, dat die beter is!

Het is wel een héél leuk project, een hoorn aan de muur hebben er niet veel....

bestandsbron: http://img162.imageshack.us/img162/8745/pict05001gq4.jpg

Maar dit zijn 20cm untis he, dus de hoorn zal zeker groter uitvallen.

Wellicht dat Ivo je meer kan vertellen, hij heeft ze ooit gereviewd.

[Pcdg]

Spiral Horn, dat was inderdaad wat ik bedoel! Lijkt je dat wat Robert? Het is weer eens iets anders dan een Klonatine!

[RobertD]

Het idee van een hoorntje spreekt me wel aan. Een TQWT heb ik al eens gebouwd, en de klonatines staan nog altijd in de huiskamer.
Is het bouwen van een hoorn alleen niet heel kritisch? Je kunt toch niet zomaar elke speaker in een hoorn-behuizing steken?

Een open baffle is ook aardig en makkelijk om te maken, maar ik vind dat om praktische redenen niet zo geschikt voor in de huiskamer. (Stofnesten - kan geen plantje op .... dat soort dingen )

Een hoorntje kan een leuk slank zuiltje worden. Qua diepte wil ik niet meer dan 40 tot 45 cm. Hoogte max 90cm.

[Pcdg]

Een hoorntje kan een leuk slank zuiltje worden. Qua diepte wil ik niet meer dan 40 tot 45 cm. Hoogte max 90cm.

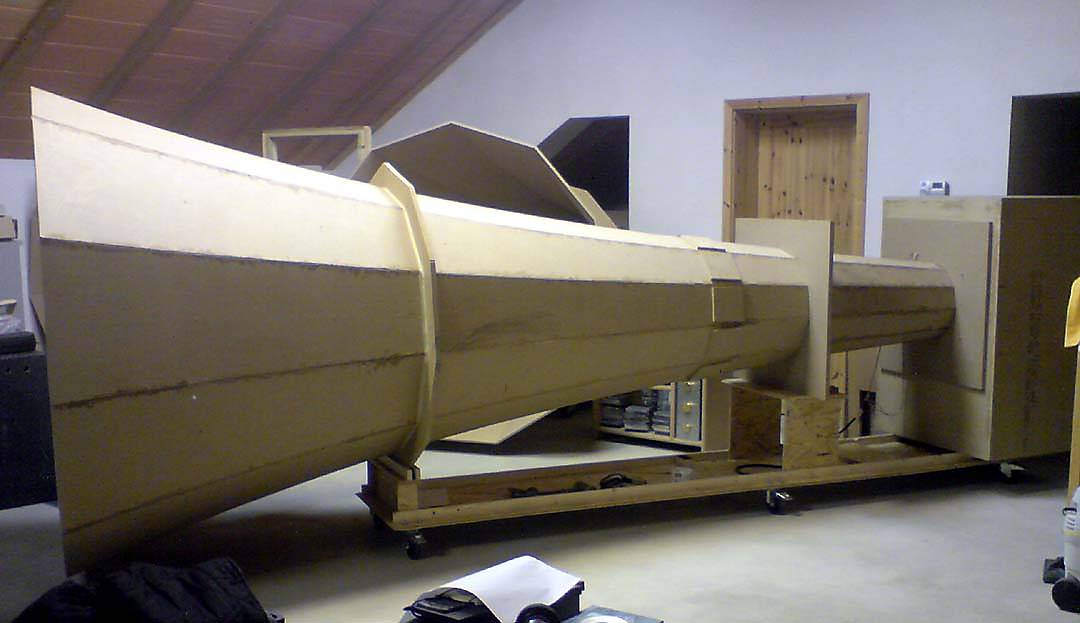

Dan valt dit daar net buiten ben ik bang:

bestandsbron: http://3.bp.blogspot.com/_NVQujPOPx2c/TQJP4gqkxII/AAAAAAAATc4/WDcqwJ6cr9g/s1600/Klaus_Midbass

[RobertD]

Die is net iets te groot voor mijn huiskamer...

Misschien dat de hoorn uit de bijlage geschikt is voor de AD3800.

BL-Horn.pdf

(326.67 KiB) 227 keer gedownload

[bartsegers]

nee inderdaad, zomaar een speaker in een hoorn schroeven, kan net zo een teleurstellend resultaat geven als "zomaar" een driver schroeven in welke andere kastvorm dan ook.

kijk even dat de compressie van een hoorn niet te groot wordt. (slappe conus van de philips?)

De BL hoorn bijvoorbeeld heeft een hele grote throat. 13x47cm...

er zijn natuurlijk totaal nergens TSP te vinden he...?
(meten..? )

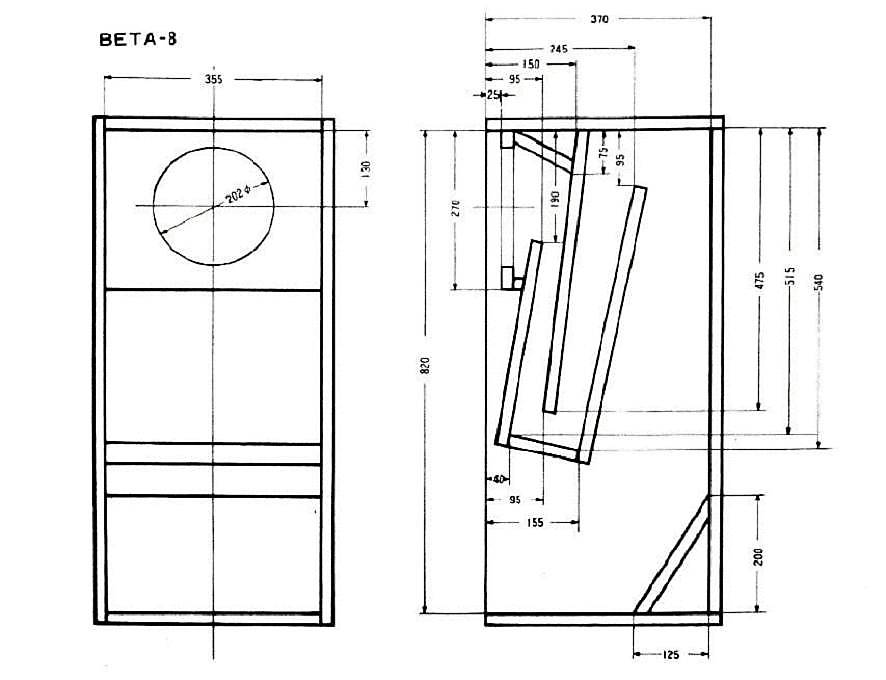

De hoorn voor een Coral Beta-8 (mooi ding) ziet er als volgt uit:

bestandsbron: http://diyparadise.com/web/images/stories/corals/beta8blh.jpg

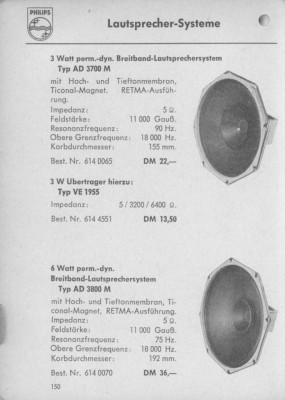

Jouw Fs van de 3800m ligt rond de 75hz ?
Data van deze site: (veel philips spul!)
http://philips.pytalhost.com/philips_data.html

[RobertD]

Het is de onderste uit het plaatje.

Als ik een hoorn bouw, wil ik de kast wel een beetje smal hebben (veel eisen hè).
De meeste ontwerpen zijn een beetje breed.

[bartsegers]

je kunt een hoorn heel makkelijk ombouwen.
een hoorn is niets anders als een doorsnede, en een lengte. (en opgevouwen...)

Dat oppervlak verkrijg je door breedte x diepte. Als jij 1 van beide inputs verandert, dan weet je wat er gebeurt

Maar ff alle gekheid op een stokje, een hoorn heeft naast lengte ook mondoppervlak nodig. Hier kun je niet erg veel aan torren.
een hoorn met een cut-off van pake hem beet 60-70 hz bijvoorbeeld (met hoekplaatsing) heeft toch al een 1200cm2 nodig.

Maar ik zit nog steeds een beetje in mijn maag met die TSP. Een hoge QTS zal die unit van jou wel hebben denk ik.
(en of dat lekker mixt met een backloaded hoorn...)

Hoge QTS en FS, dat is wellicht goed voor een Tapped Horn! (slank ontwerp is zeker mogelijk)

voordeel is dat je eenvoudig testkastjes in elkaar kunt zetten.
Een tapped horn met een grote mond kan ervoor zorgen dat je de driver wel direct stralend kunt gebruiken....

[arjank]

Ik heb zojuist gestemd op "iets anders". Deze breedbander zie ik wel in een compact FAST/GHP systeem samen met een AD8060/W4 of zo http://webshop.mfbfreaks.com/?p=p_39&sN ... rekerunits

[RobertD]

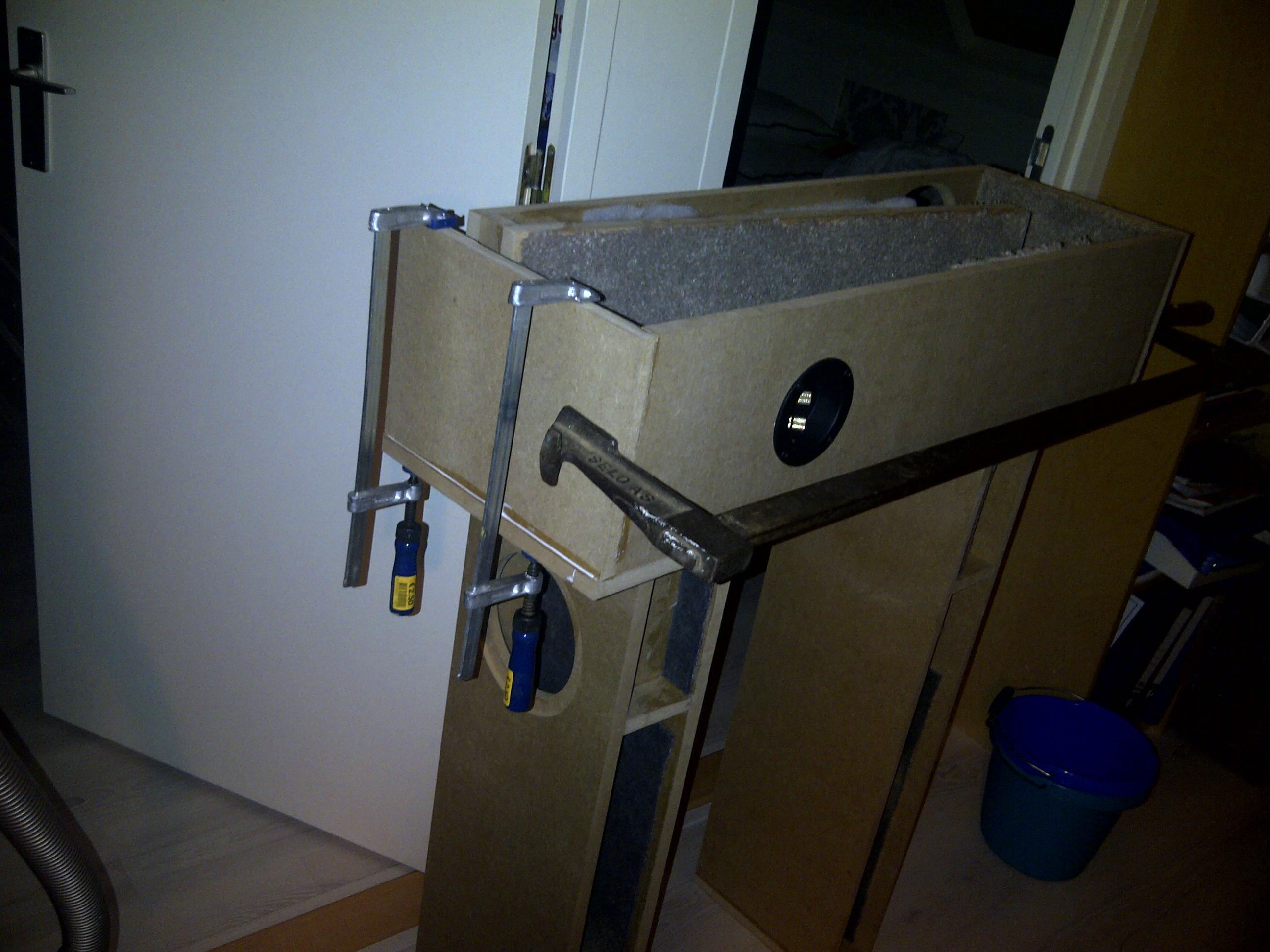

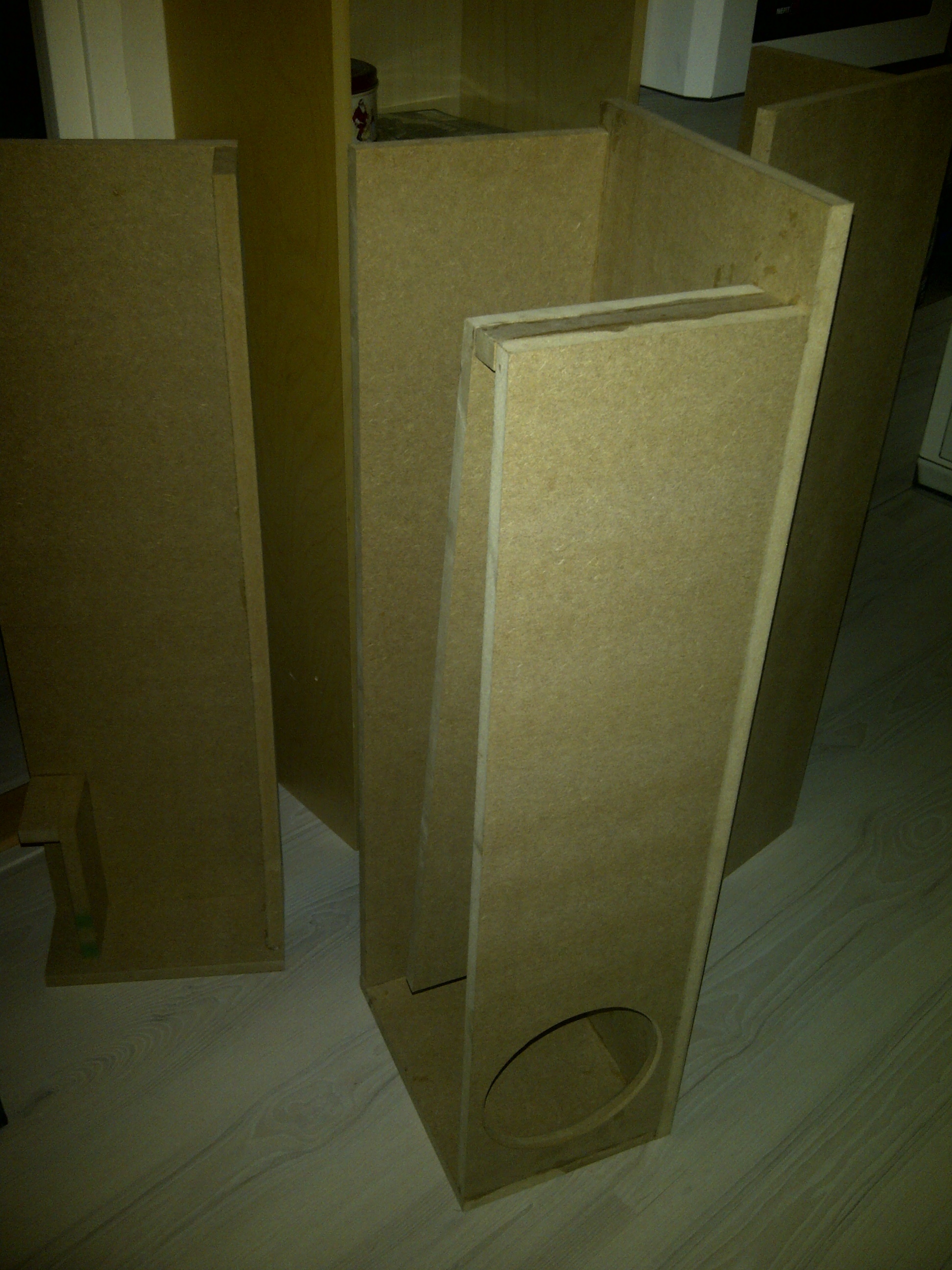

In de kerstvakantie heb ik toch maar weer MDF gezaagd voor een TQWT behuizing.
Inmiddels zijn de eerste delen al tegen elkaar verlijmd. Een griepje weerhoudt me van verdere actie, maar er wordt weer gebouwd!!

Wat ik deze keer wel wil doen is een Baffle Step correctie doorvoeren. Als ik het goed begrijp komt dat de basweergave ten goede.
De meeste BSC calculators vragen de inductie van de spreekspoel. Kan ik deze domweg meten met een inductiemeter?

[RobertD]

De behuizing wordt trouwens deze:

Ik heb die al eens eerder toegepast voor een philips breedbander en vond dat heel leuk klinken.

De kasten maak ik van 18mm MDF. Op de baffle komt nog een laagje 4mm MDF, zodat de driver mooi verzonken ligt.
De binnenkant van de kasten bekleed ik met ondertapijt en er komt wat demping in het smalle, gesloten stuk onder de driver.

[RobertD]

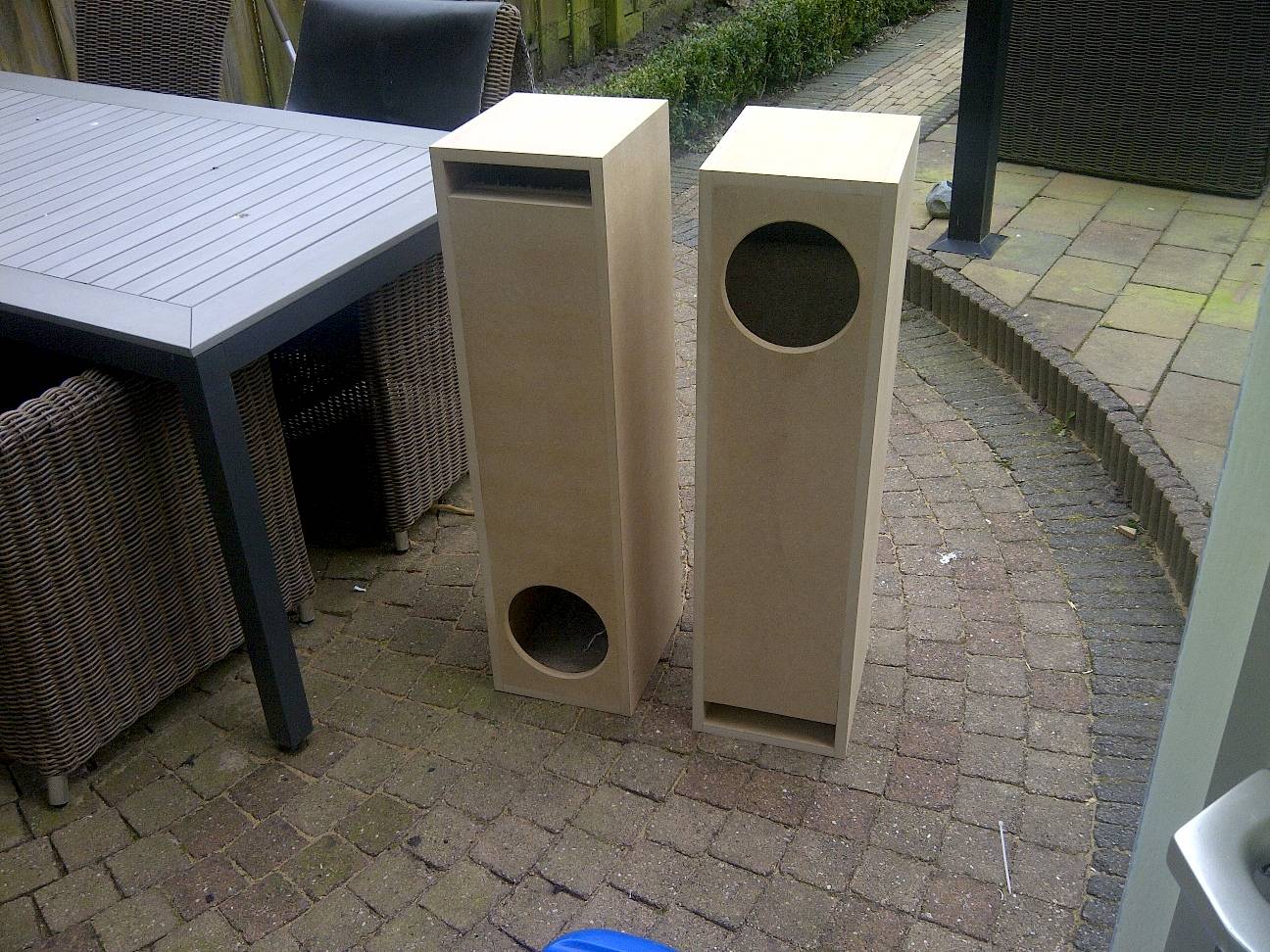

En ook hier een paar plaatjes.

[bartsegers]

mooie kastvorm, denk dat het goed uitpakt!

vaak zijn zulke breedbanders behoorlijk verrassend kwa klank.
Ik heb zelf de ad8080 gehad ooit, en die waren lekker punchy in het laag.
(licht membraan )

http://www.hupse.eu/radio/speakers/AD8080.htm

[RobertD]

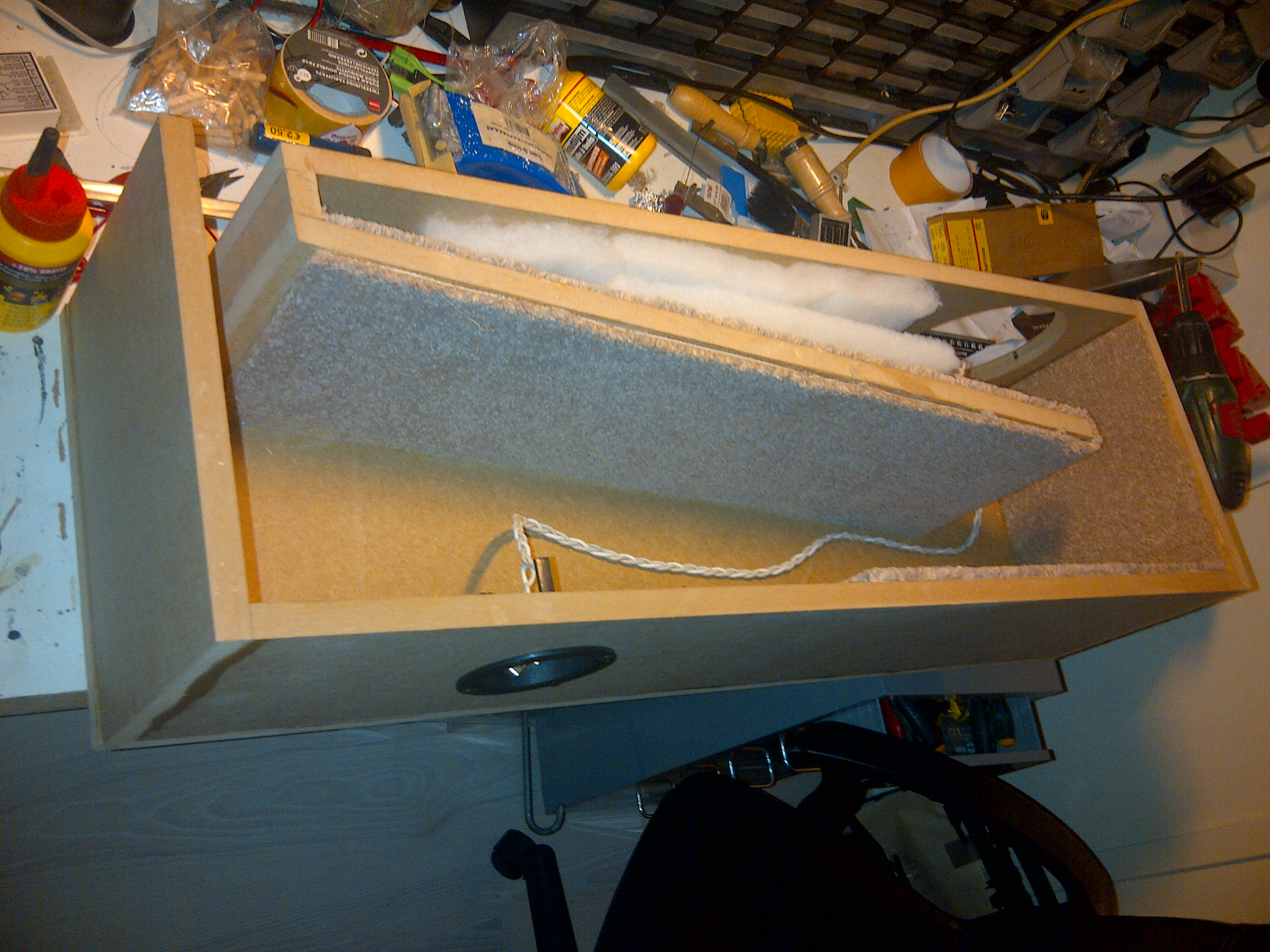

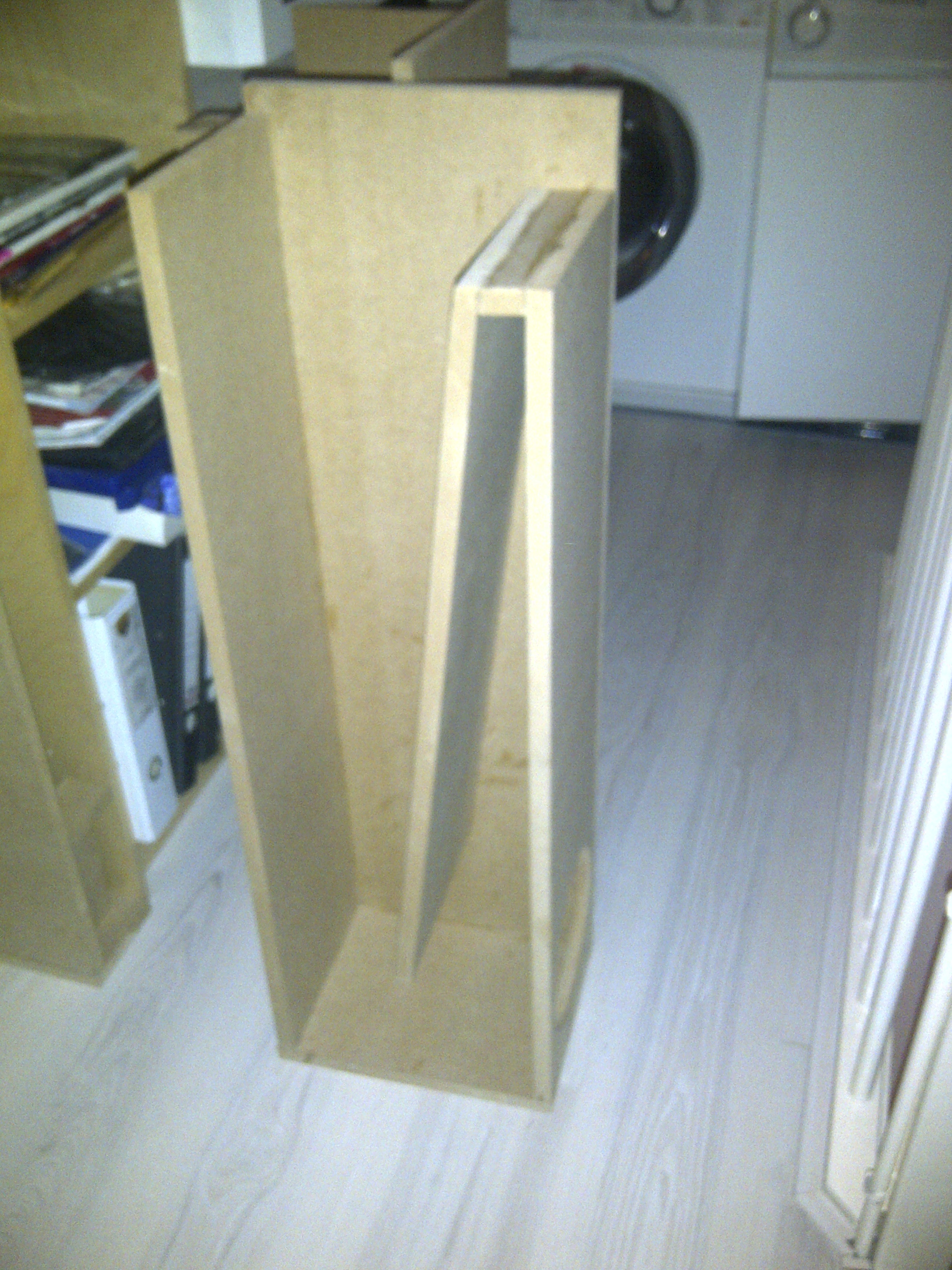

Inmiddels de terminals geplaatst, wat demping aangebracht en een stuk draad erin gesoldeerd. De andere zijkant kan er nu tegenaan.

[avdboom]

Ziet er goed uit. Net als jij naar de DD8 MkII ben ik wel benieuwd hoe deze breedbanders klinken als ze af zijn. Ik denk dat zo iets mij ook wel kan bekoren, maar heb het nooit echt aandachtig beluisterd. Ik ben bijv. ook erg benieuwd naar de SOLO-201 van Tony Gee...

[RobertD]

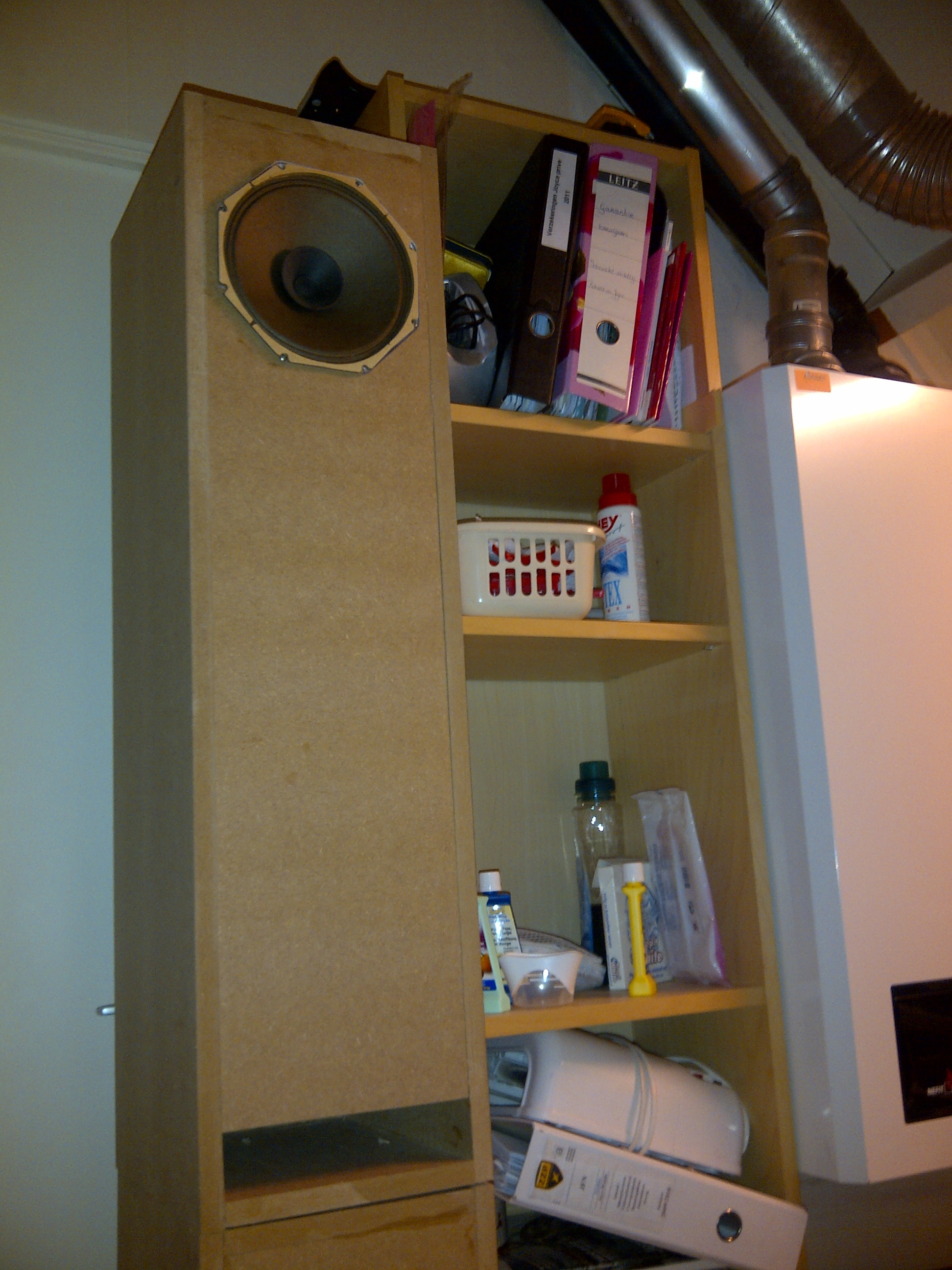

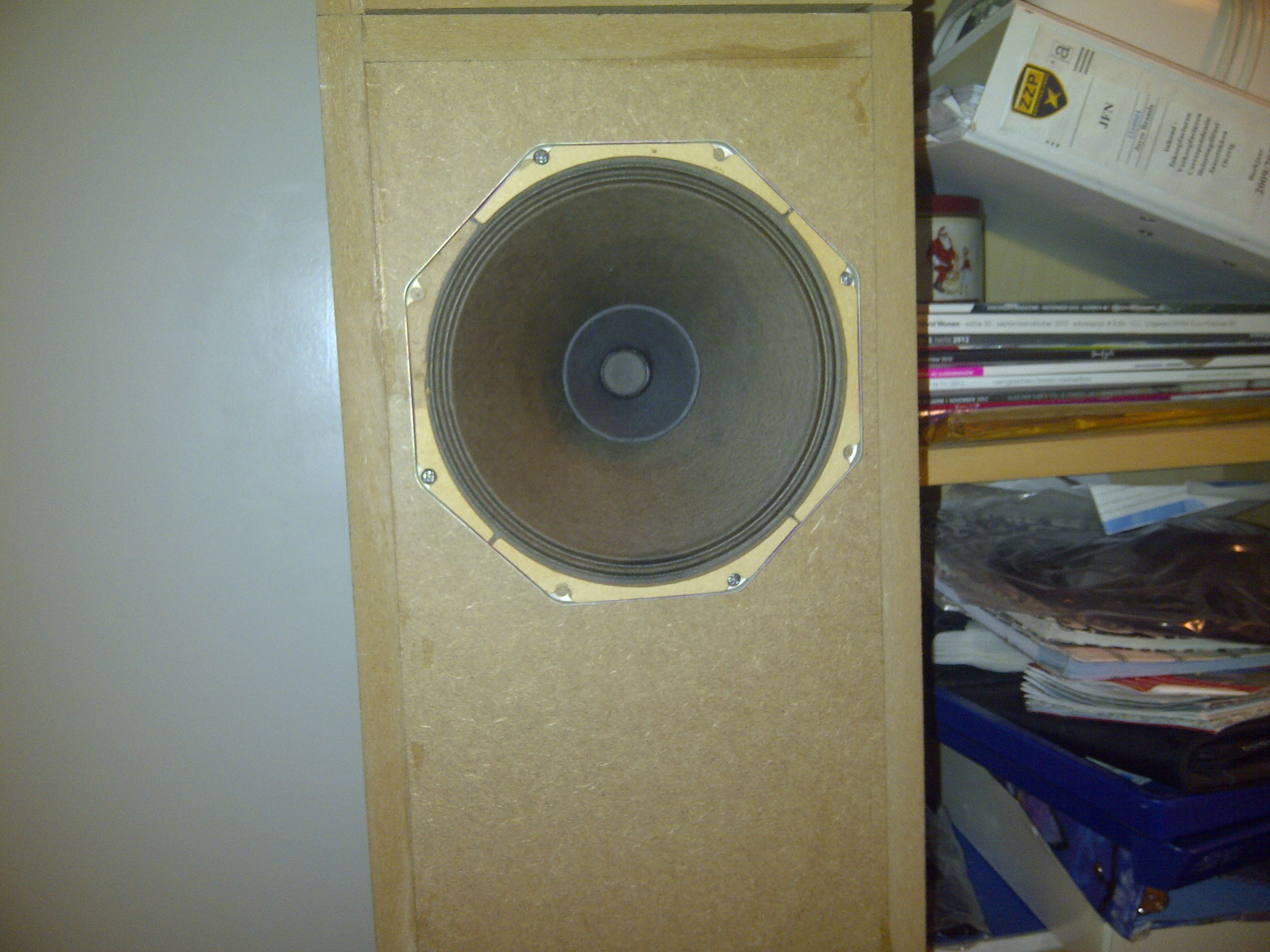

De andere zijkanten en de drivers zitten erin. Al even geluisterd op zolder. Klonk goed, maar daar zit ik letterlijk tussen de speakers.

Dit weekend maar eens uitproberen in een grotere ruimte.

Daarna schuren en afwerken.

Ik heb even een filtertje geflanst van 1,8mH - 4.7Ohm en later ook een condensator van 1uF. Alles parallel en dat geheel weer in serie met de speaker.
Op zolder hoorde ik geen enkel verschil. Ben benieuwd of het in de huiskamer wat uithaalt. Ik had eigenlijk een wat doffere klank verwacht (daarvoor had ik de condensator al in de aanslag) maar ik hoorde geen verschil.

[RobertD]

Op marktplaats een paar weken terug een bandschuurmachine gekocht en de kasten geschuurd.

Inmiddels zijn de bovenkant en de baffle bekleed met 4mm MDF ter afwerking.
In het plaatje dat op de baffle zit is de 8-hoekige vorm van de speaker uitgezaagd zodat deze enigszins verzonken ligt.

Fotootje volgt nog.
