Doelstelling
Veel vrouwen willen in huis zo klein mogelijke speakers of liever nog geen speakers. Niet de mijn. Die wil speakers die duidelijk aanwezig zijn als zijnde speakers en deel uitmaken van het interieur.
Na enkele ontwerpen en ideeën ben ik geïnspireerd geraakt door de Focal Utopia serie en dan de Maestro editie:

Het origineel

Ontwerp
Na wat schetsen had ik snel de gewenste maten. De totale hoogte van de kast is nu 111cm, de breedte van de baffle is 25cm en de diepte is 30cm (van de kast, de voet is iets dieper).
Vanwege de beperkte middelen heb ik gekozen om de voorkant niet bol te maken zoals het origineel maar vlak. Uiteindelijk is de inhoud van de baskast 36 liter geworden na aftrek van de units, braking etc. De inhoud van de middentonerkast is 1 liter met een zelfde interne vorm als de Rapide.

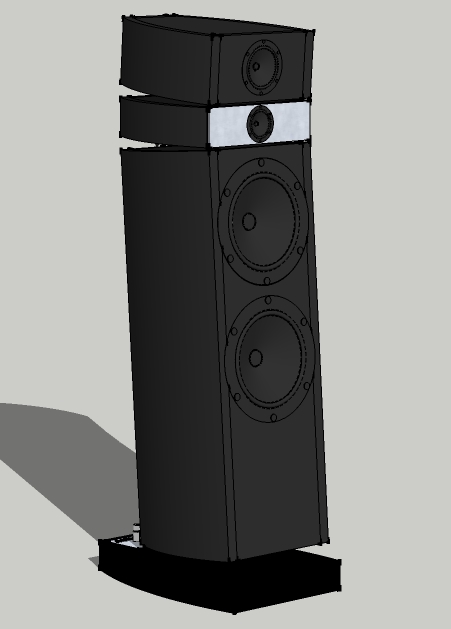

Het ontwerp in Sketchup.

Units

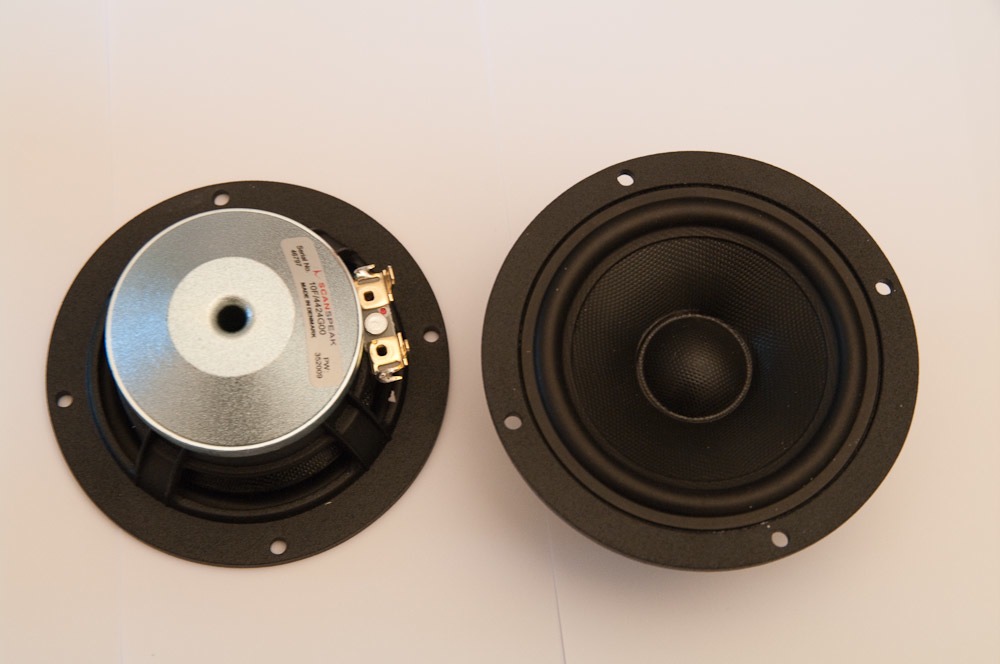

De basis zou de ScanSpeak 10F (8 ohm) zijn. Deze beviel dusdanig goed in de Rapide dat ik die gehouden heb. Alleen was het in de Rapide een full-ranger (F.A.S.T.) maar hier zou hij echt als middentoner ingezet worden. De 10F heb ik niet meer nieuw gekocht maar hergebruikt.

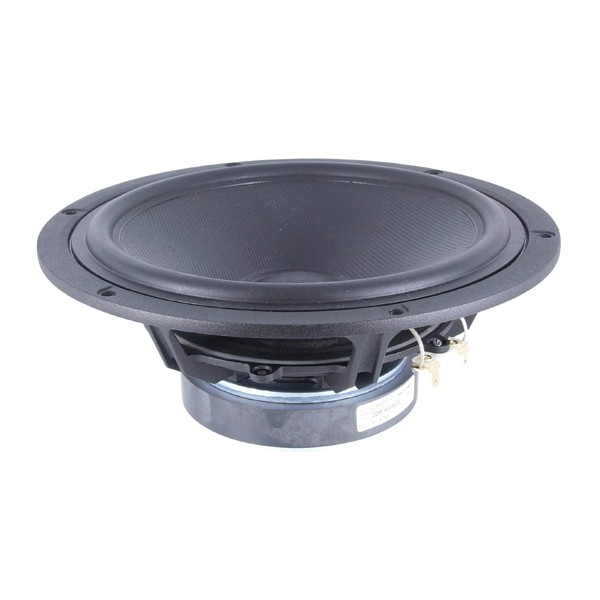

De woofers zijn uit dezelfde Discovery serie van ScanSpeak, de 22W8534G00 (8 ohm).

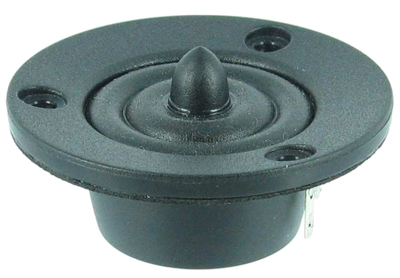

Voor de tweeter is de keus gevallen op de Vifa XT25SC90. Door de geringe hoogte van de tweeter kast was de keuze beperkt en ik vind het prijsverschil tussen de Vifa en de dichtstbijzijnde ScanSpeak te groot (15,- vs 125,-).

Laag

Mid

Hoog


Bouw
Het hele bouwproces ging vrij vlot dus ik heb niet van elke stap foto's helaas.

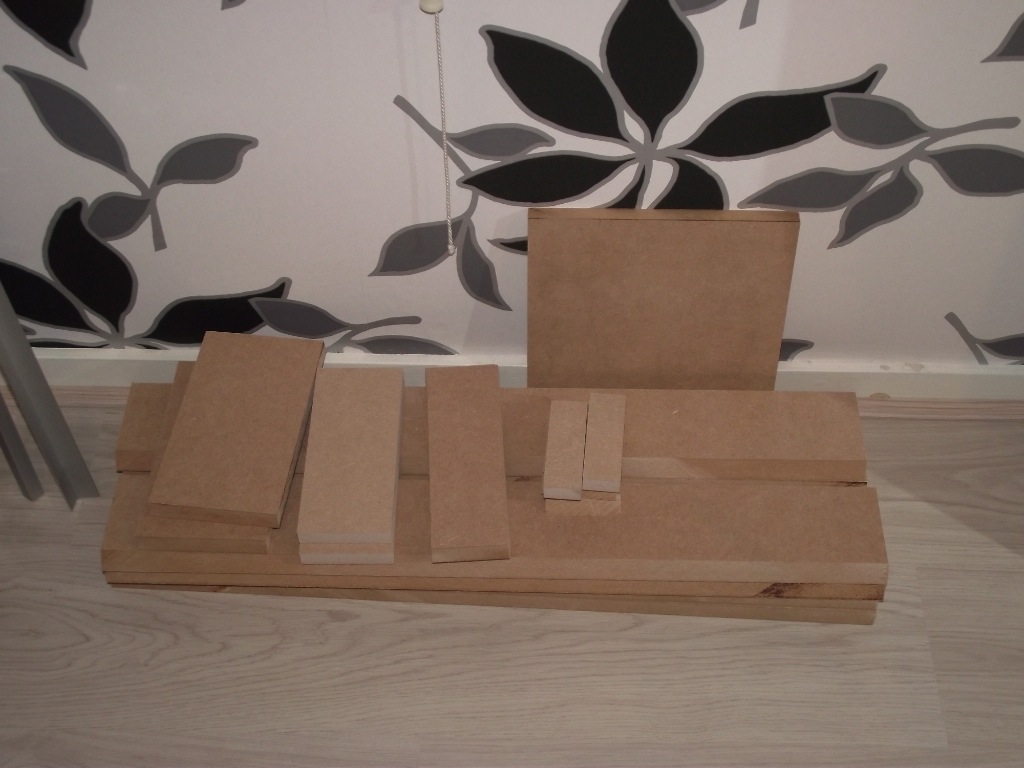

Het begint allemaal met een berg hout natuurlijk.

Op maat gezaagd door de Hubo.

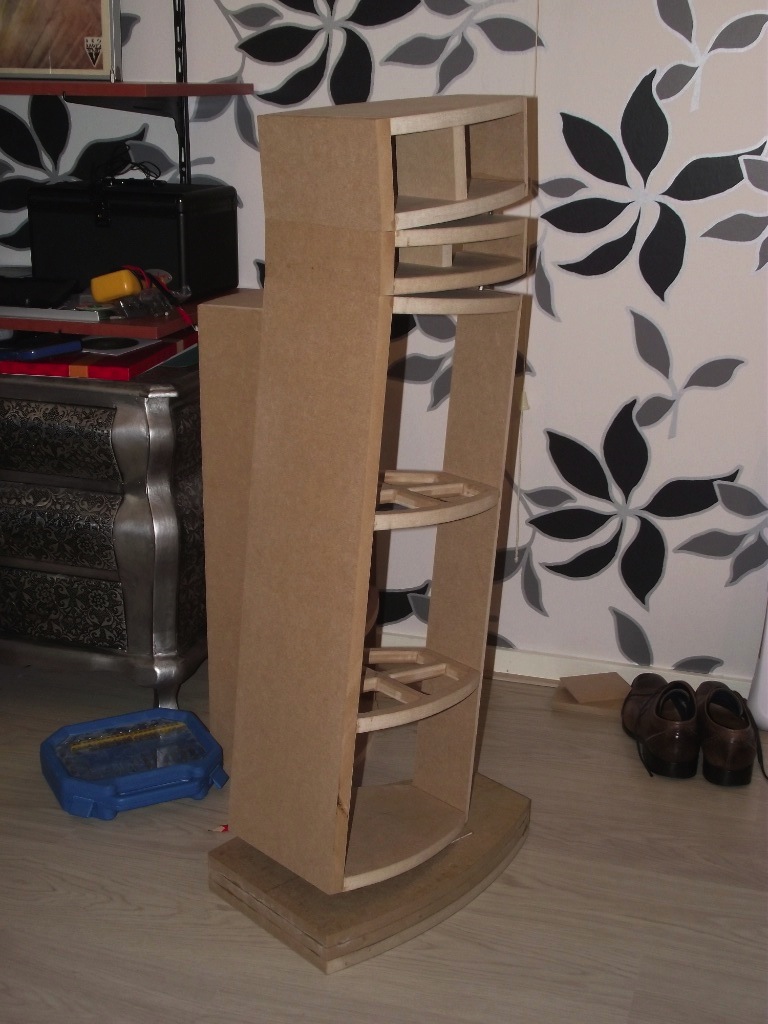

Niet lang daarna was het frame klaar.

Het frame

De zijkanten van het frame zijn bekleed met 8mm buigtriplex met daarover 12mm custos-made buigmdf (dank aan Arno voor het maken!). De sleuven van het buigmdf zijn opgevuld met zilverzand. Er zit 4 kilo zand in per kast!

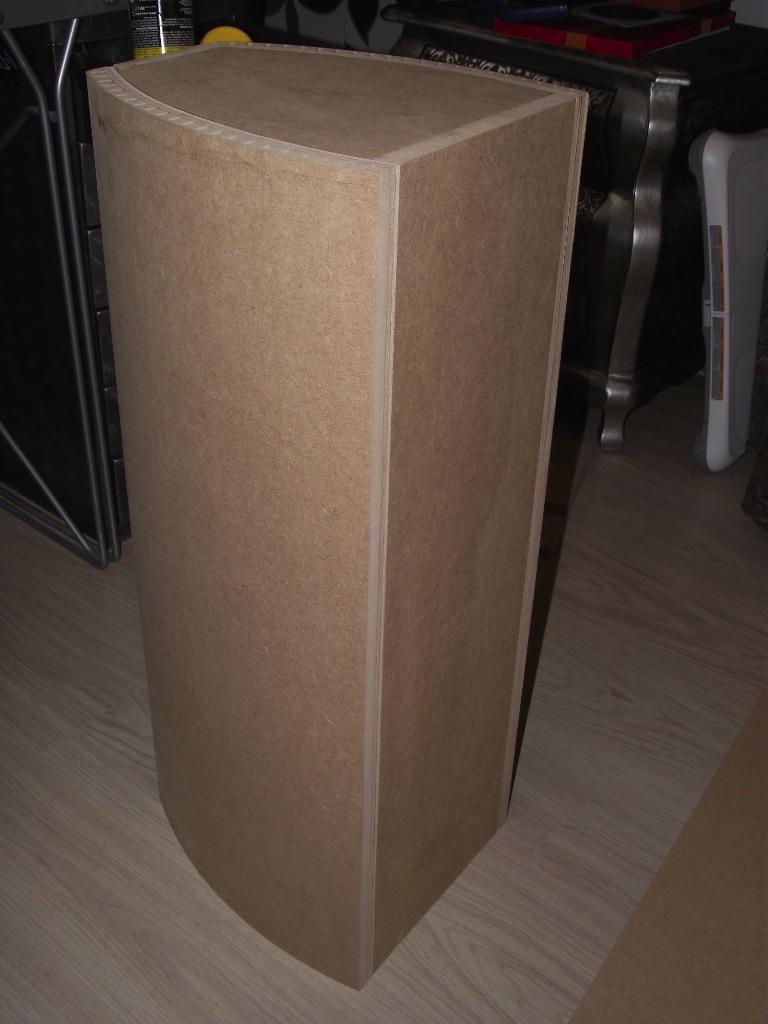

Zijwanden geplaatst

De middentonerkast zoals gezegd heeft dezelfde bijzondere binnenkant als de Rapide. Meer info over de Rapide is hier te vinden.

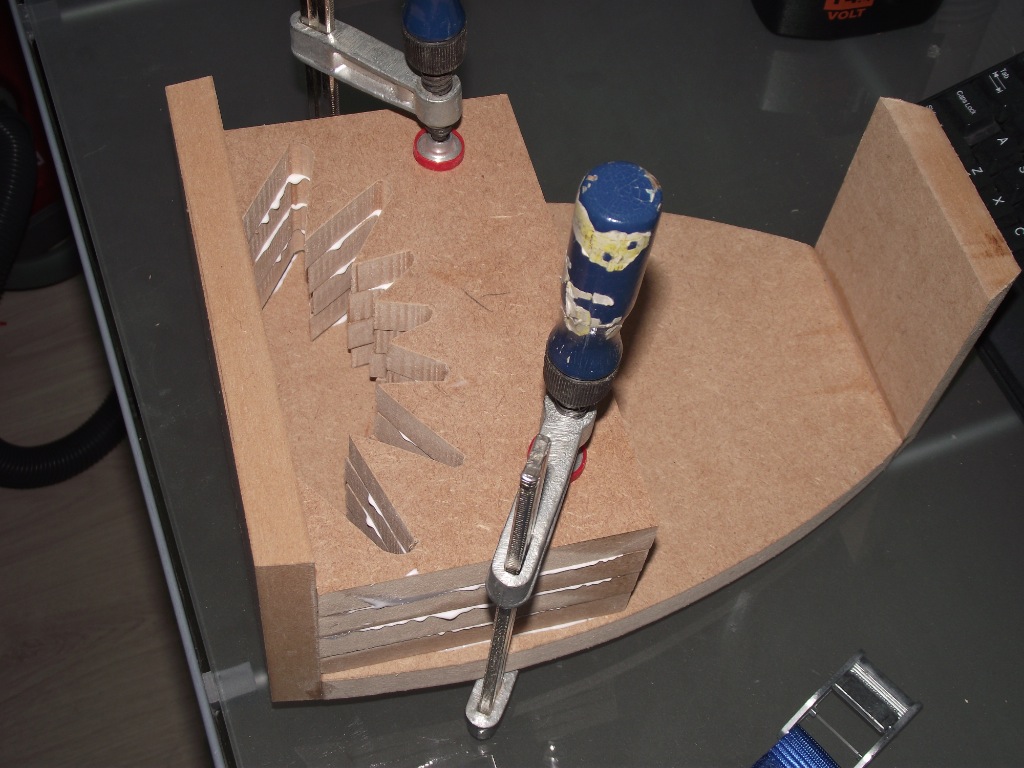

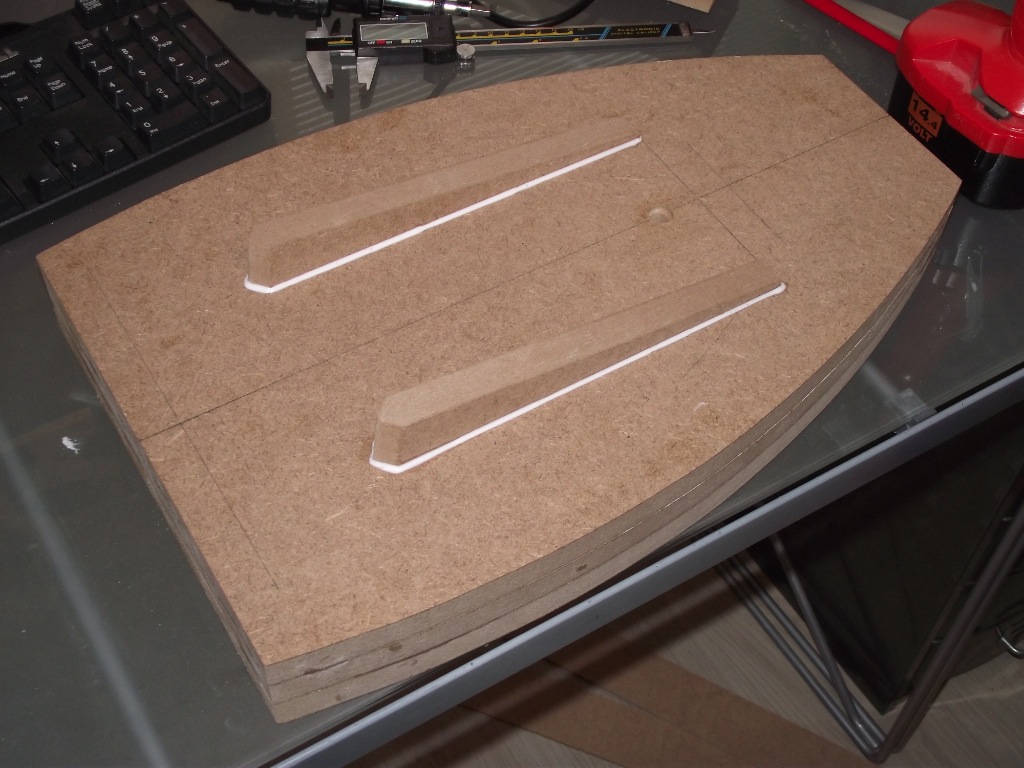

Binnenkant middentonerkast

De voet is iets dieper dan de rest om de aansluitingen te kunnen huisvesten. Ook is deze hol zodat daar het filter in kan.

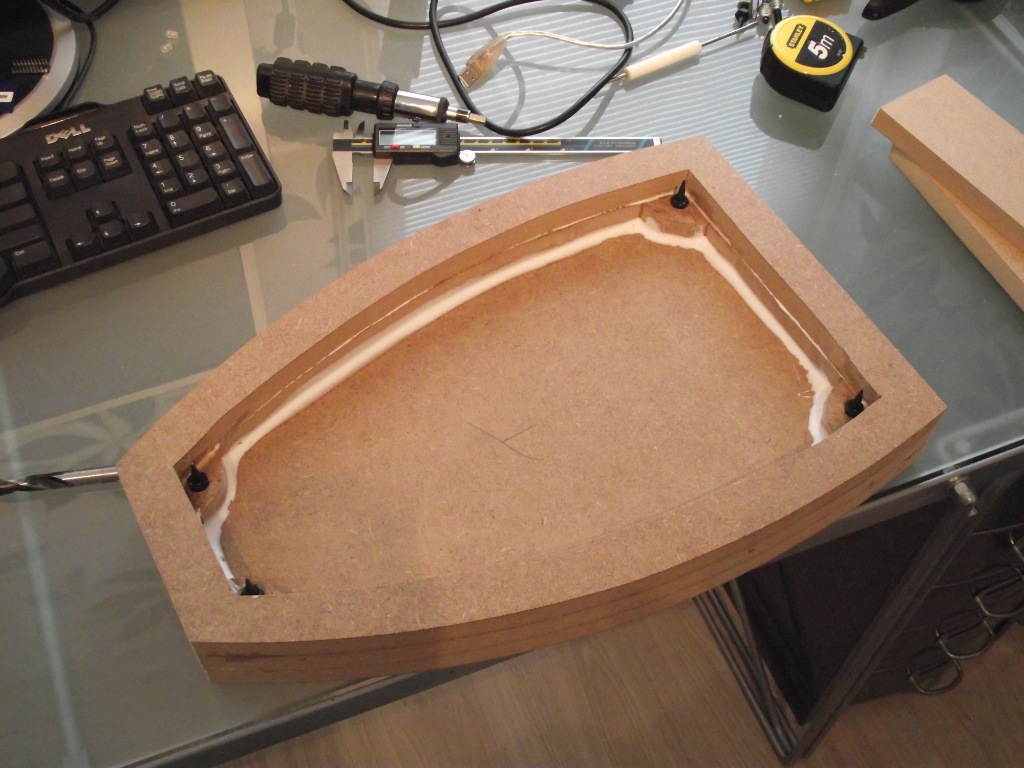

Binnenkant voet

Buitenkant voet

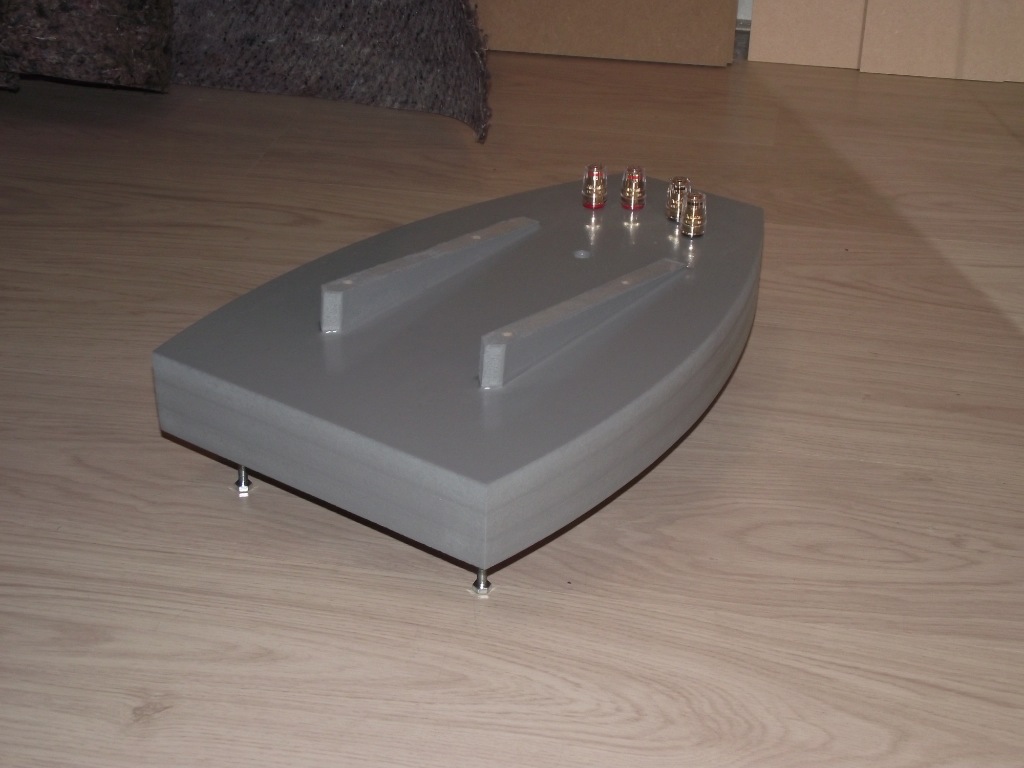

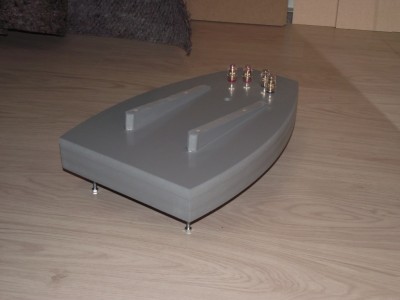

Hier de voet in de eerste grondverf met de aansluitingen om te kijken hoe het staat.

Voet in grondlak

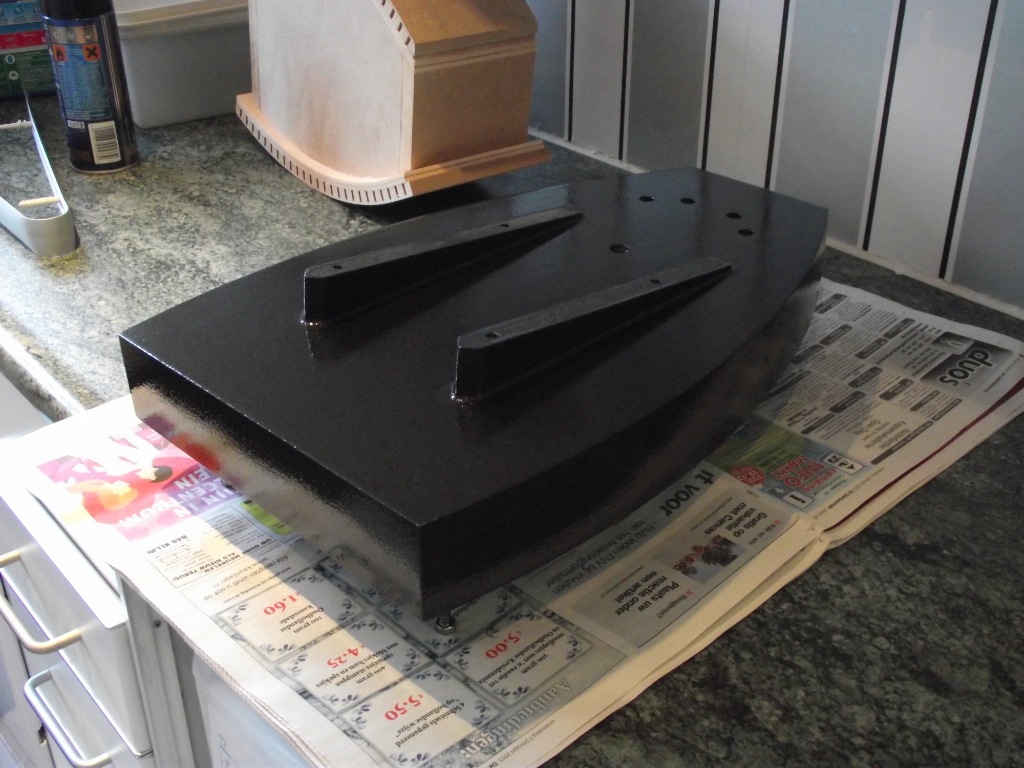

En gespoten in Hammerite Hamerslag zwart.

Gespoten voet

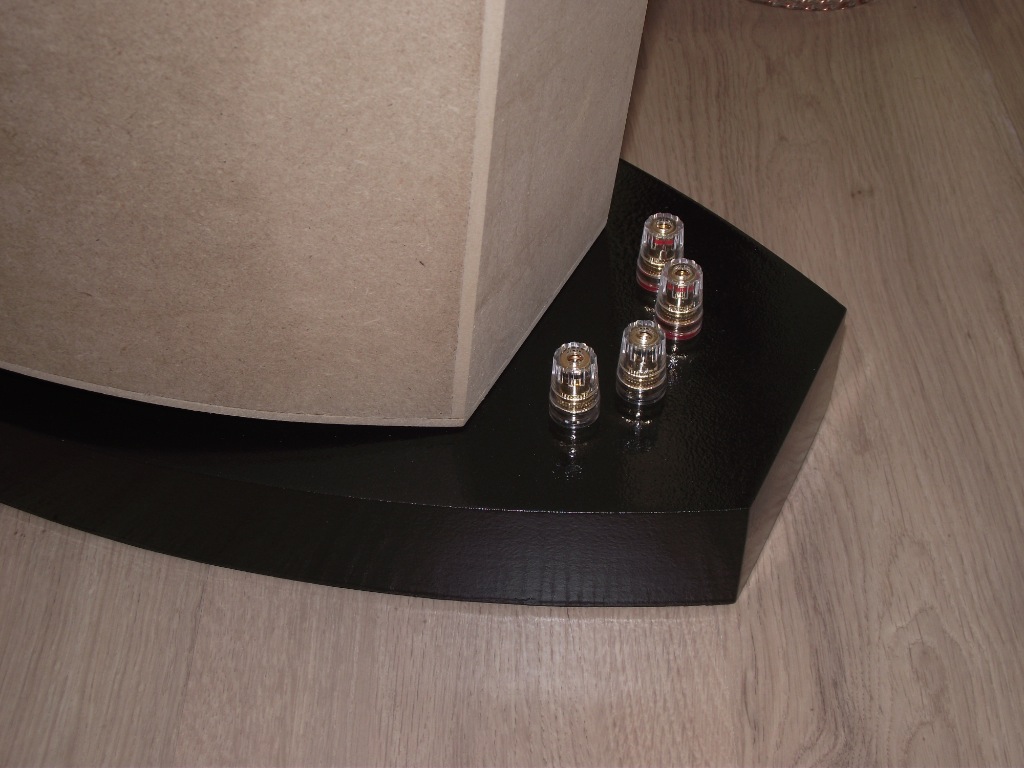

Met de aansluitingen.

Aansluitingen in de voet

De kasten zijn na het vullen met zand bekleed met 4mm mdf.
In de baskast zijn de woofergaten gemaakt.

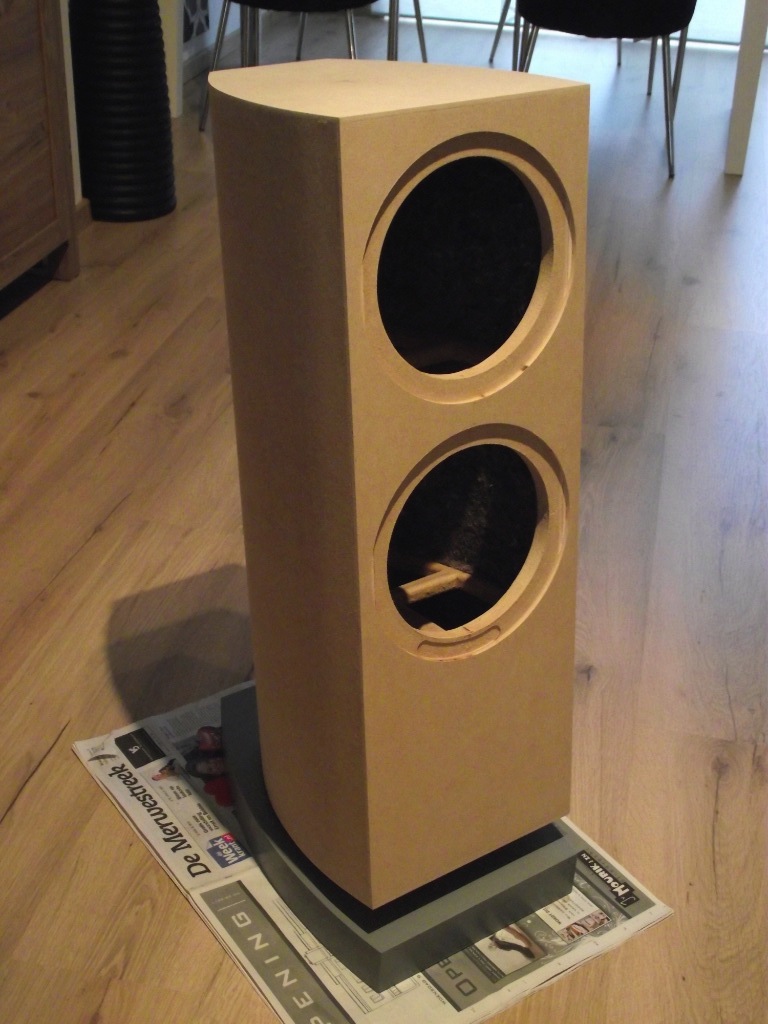

Bekleed met 4mm mdf en de gaten er in

Even proefpassen...

Woofer proefpassen

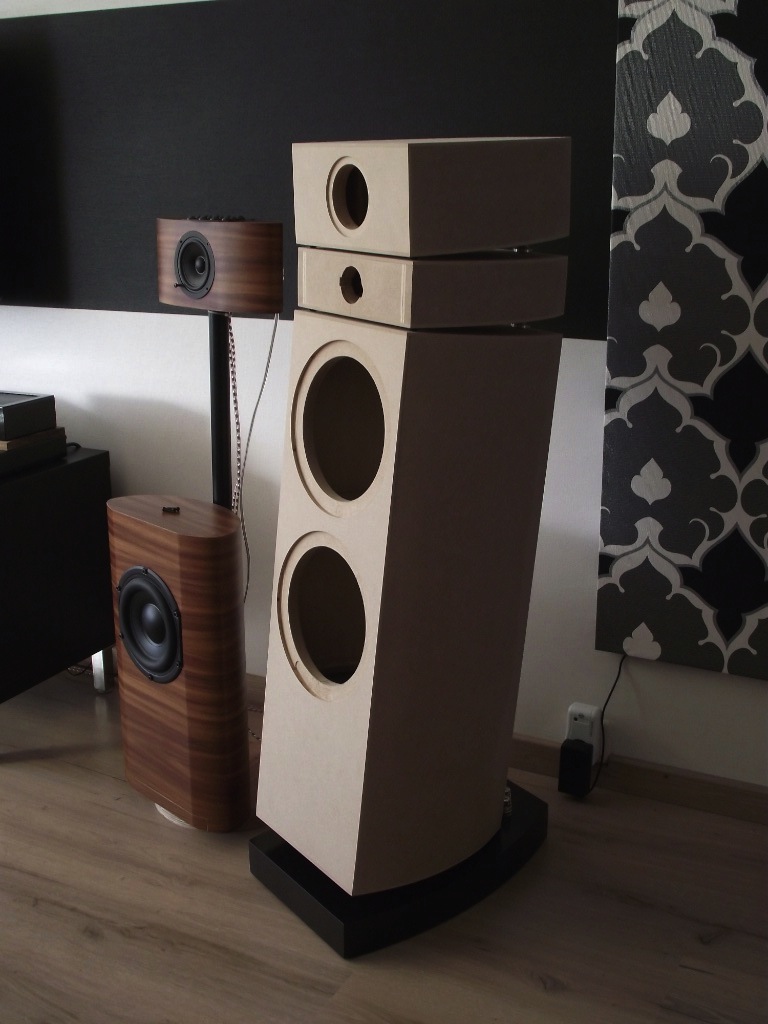

Uiteindelijk leek het op een echte speaker.

Klaar voor de afwerking

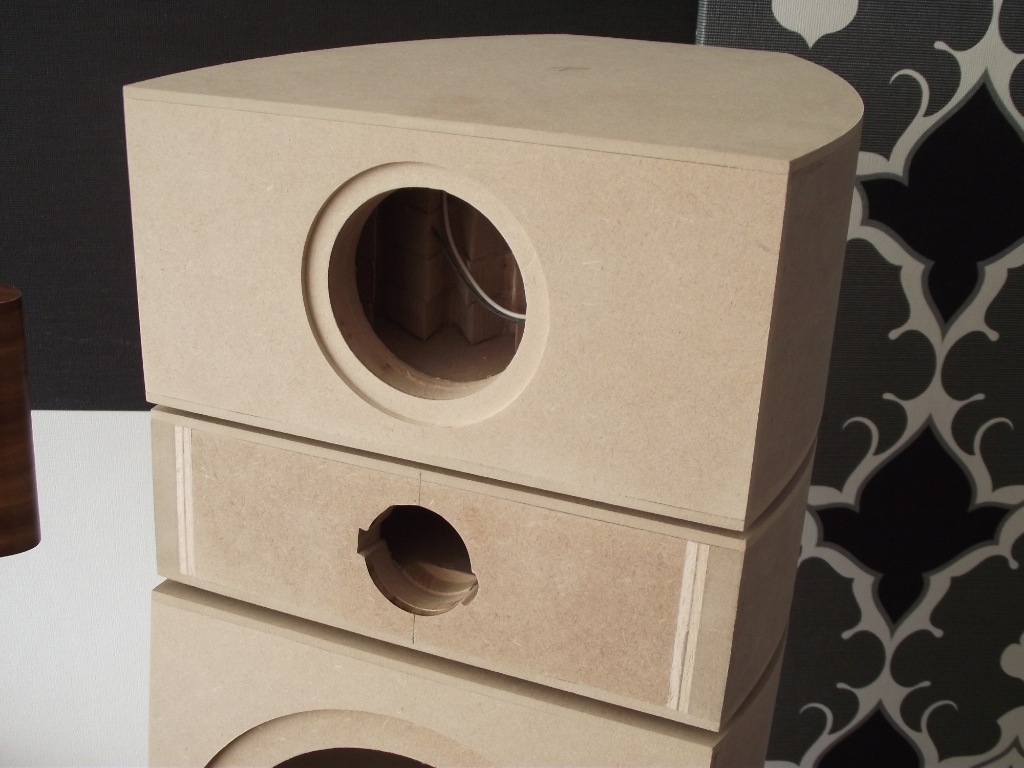

Closeup van de midkast

De kasten zijn elektrisch met elkaar verbonden via banaanpluggen en normale speaker terminals.

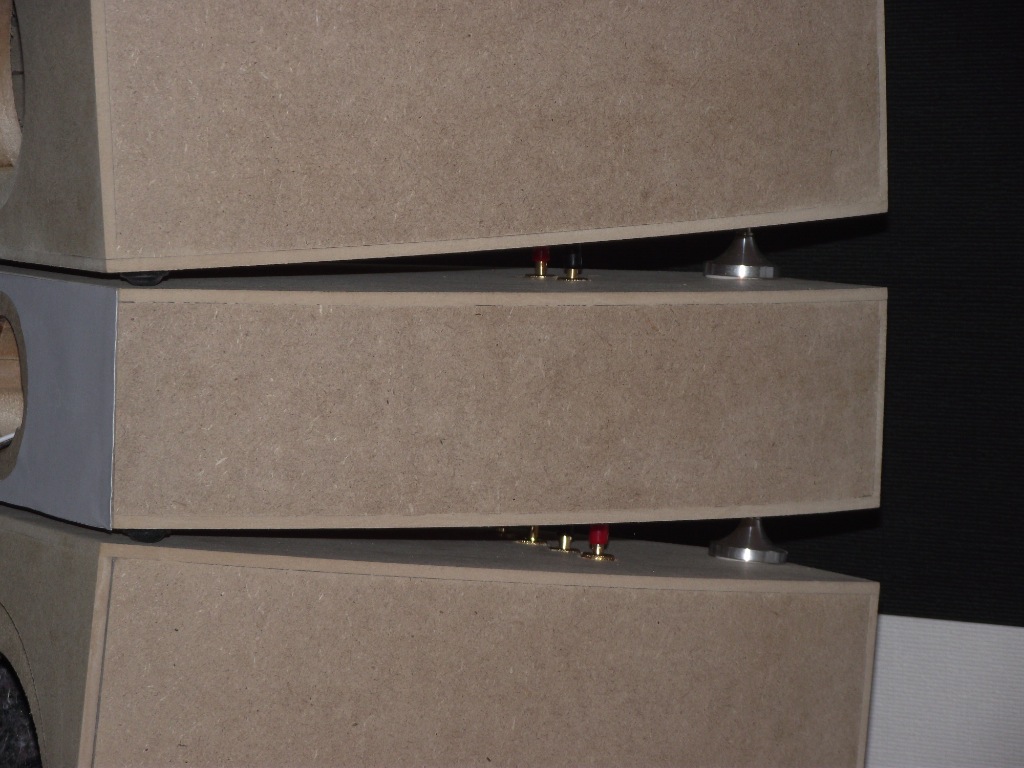

Onderlinge verbindingen

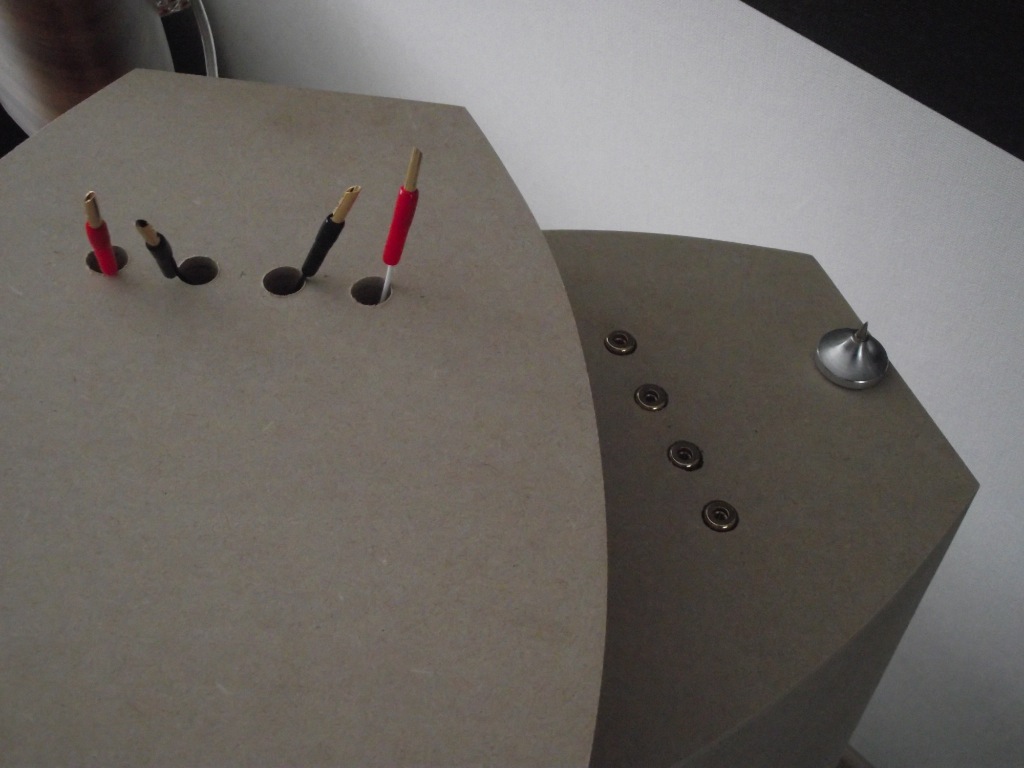

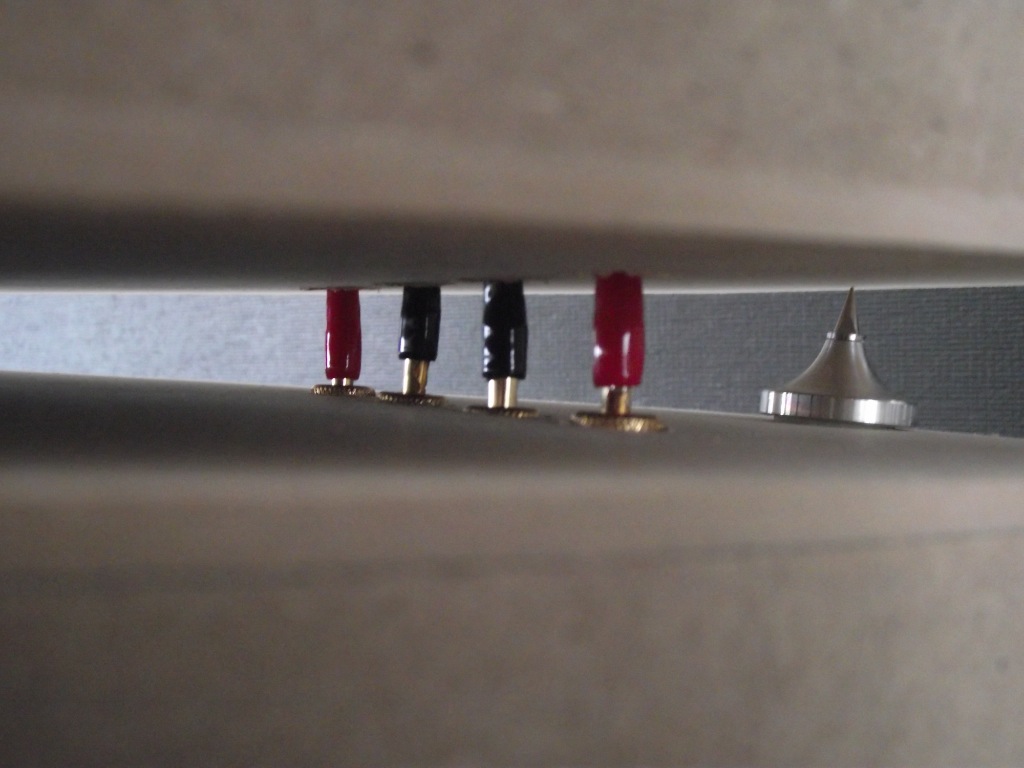

Closeup van de aansluitingen als de kasten op elkaar staan

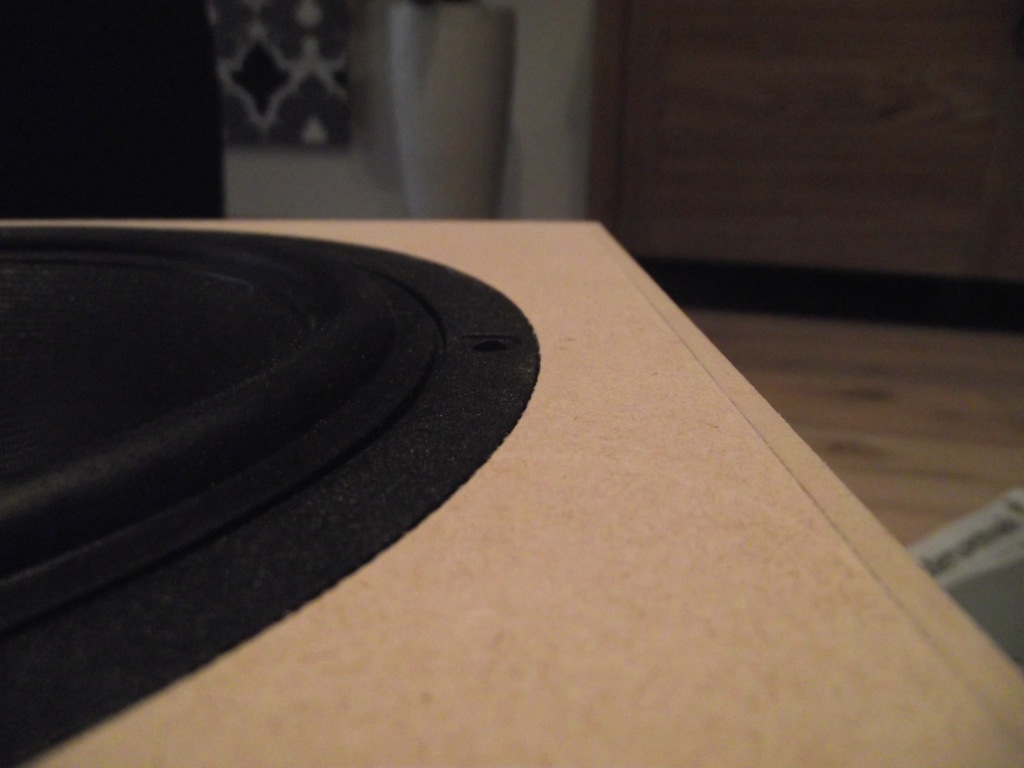

Op afstand bijna niets van te zien. Zeker dadelijk als het daar zwart word

Het tweeterkastje kreeg aan de voorkant ipv 4mm mdf als afdekking een 4mm alu plaatje met daarin de naam gegraveerd. Omdat het idee destijds was om al mijn speakers een letter uit het griekse alfabet mee te geven is de PI wit gemaakt terwijl de rest niet ingevuld is. Een zeer subtiel (bijna onzichtbaar) detail.

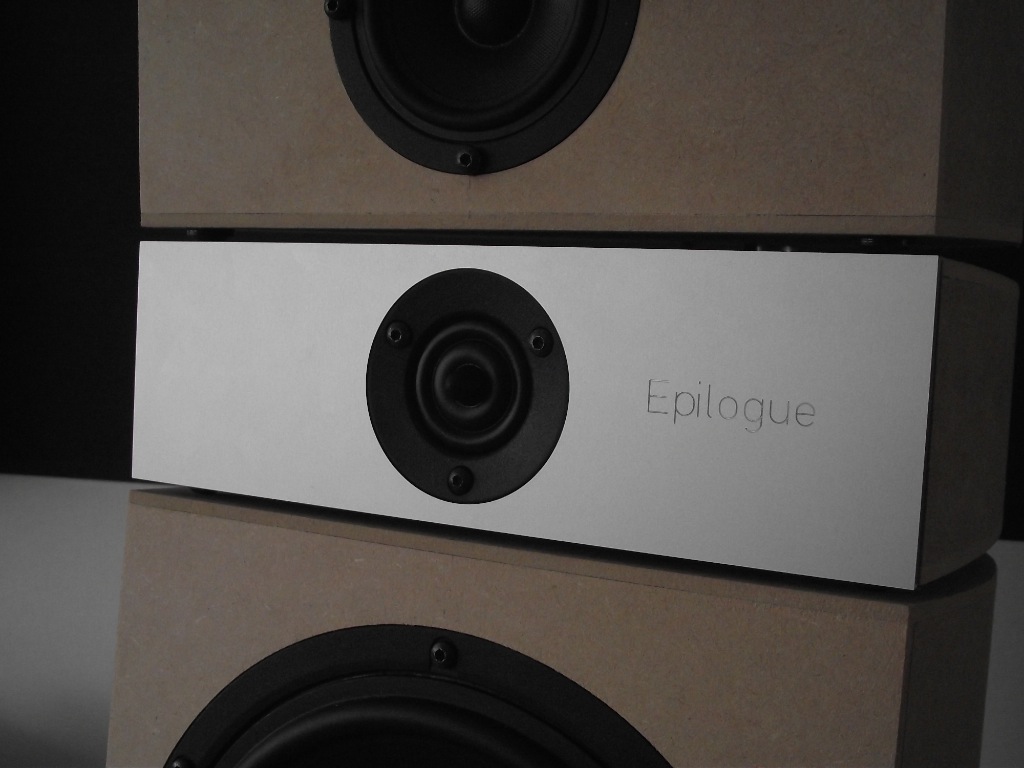

Aluminium tweeterplaat

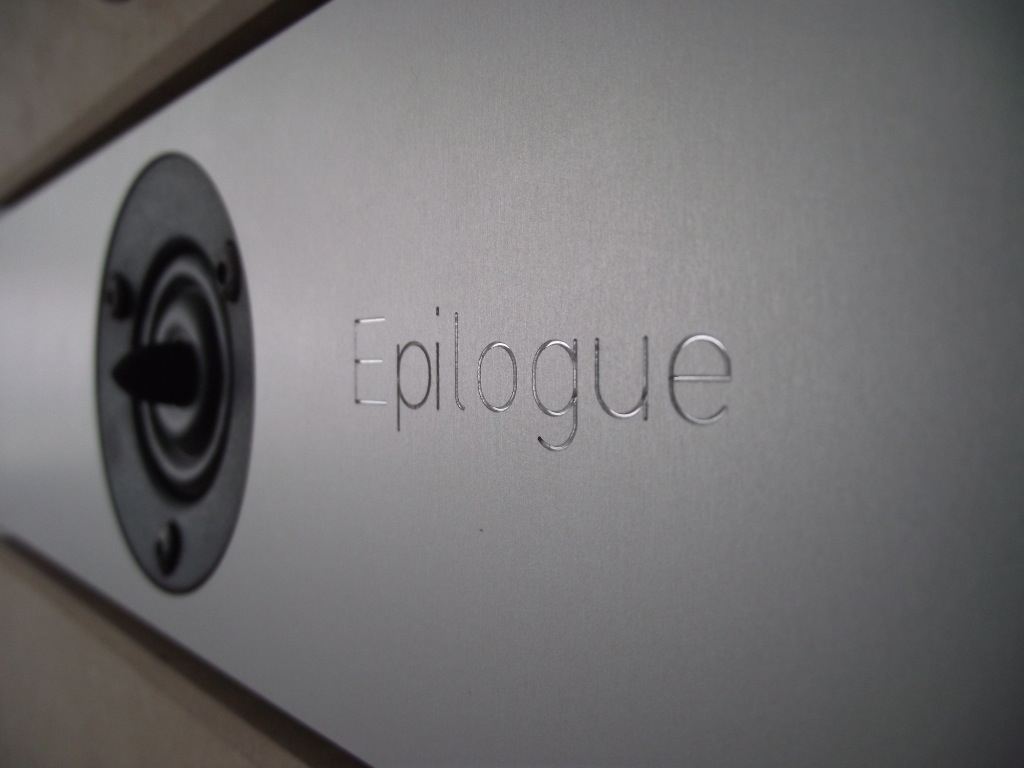

Closeup van de tekst

Filter en metingen
De speaker zou semi-actief aangestuurd gaan worden. De mid en hoogunit gebruiken een passief filter voor de frequentiescheiding. De eventuele aanpassingen en de scheiding van de woofers met de mid/hoog units gebeurd met een DSP.

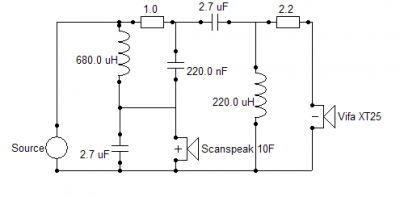

Het filter voor de mid/hoog units is daarom vrij simpel.

Filter

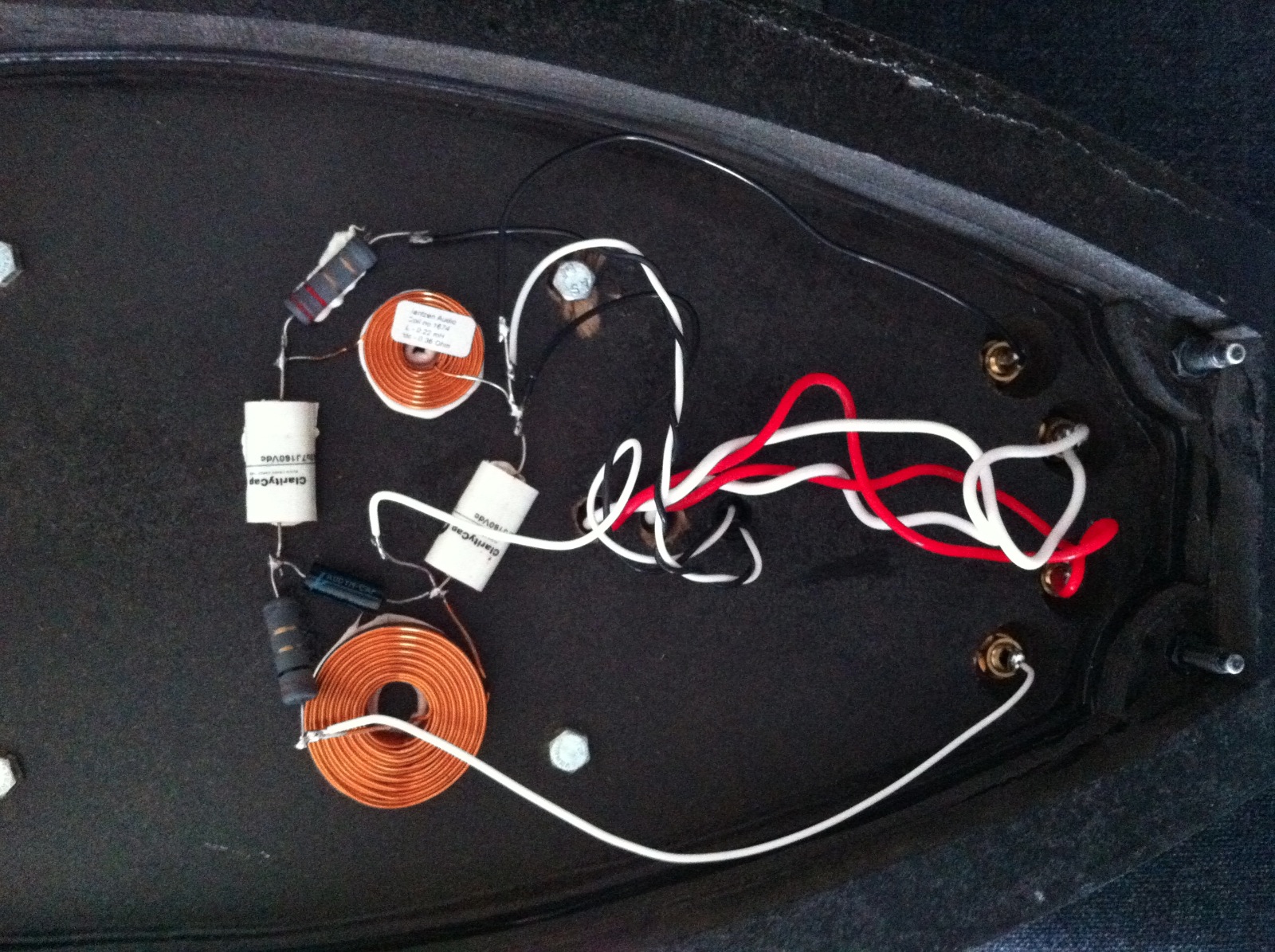

En ingebouwd in de voet.

Filter in de voet

Alle bekabeling is puur zilverdraad in teflon. Voor de woofers 4mm2 en de rest 2mm2.

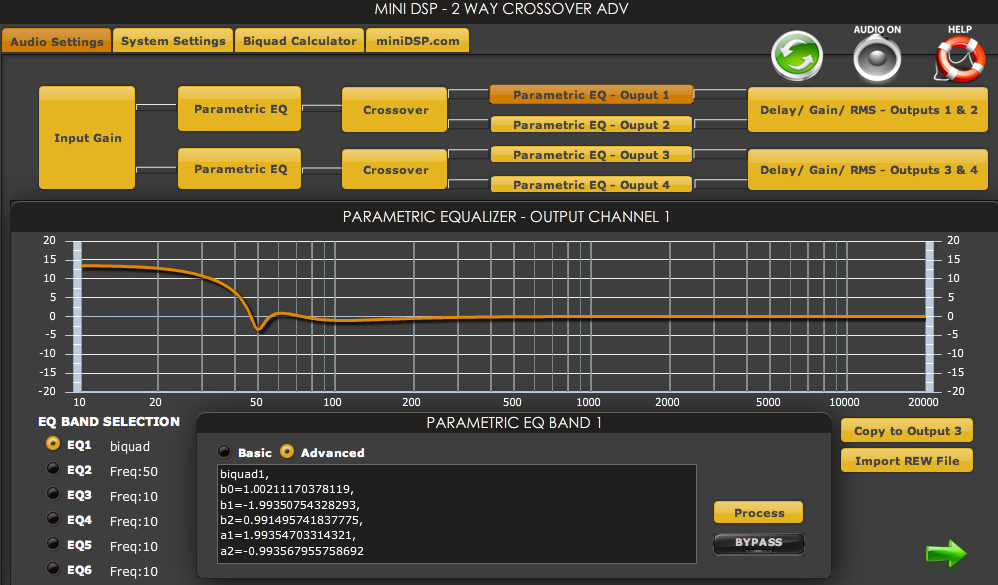

In de DSP zijn de volgende settings gedaan. De woofer heeft een Linkwitz Transform gekregen voor de laagboost en een correctie van -9dB op 50Hz. Dit is een correctie specifiek voor mijn woonkamer.

Woofer DSP

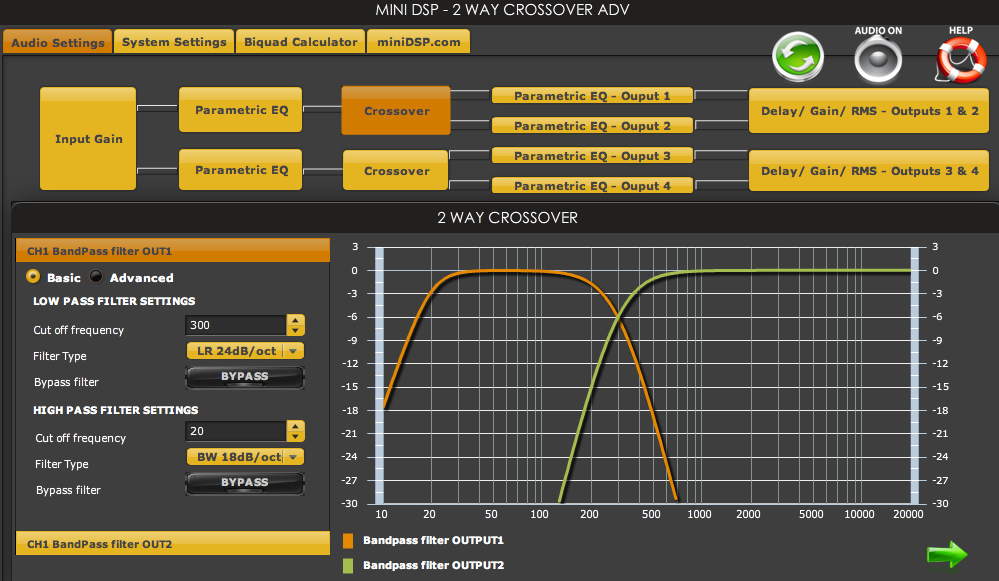

De overgang tussen woofers en mid/hoog ligt op 300hz met een 24dB LR filter. Ook is er een 20hz highpass ingesteld om die hele lage killertonen te onderdrukken.

Wisselfilter

Voor het mid/hoog zijn er 6 kleine correcties. Ten eerste is er vanaf 1kHz een 3dB gain om het hoog iets op te krikken. Op 500hz zat een bult van 4.7 dB en op 850 zakken we weer 0.7 om een dipte op te halen.
Op 3.9kHz zat een klein dipte van 1db en op 11kHz een dipte van 2,5 dB. De laatste piek zat op 18270 Hz en word met 3dB gedempt.

Mid/hoog aanpassingen

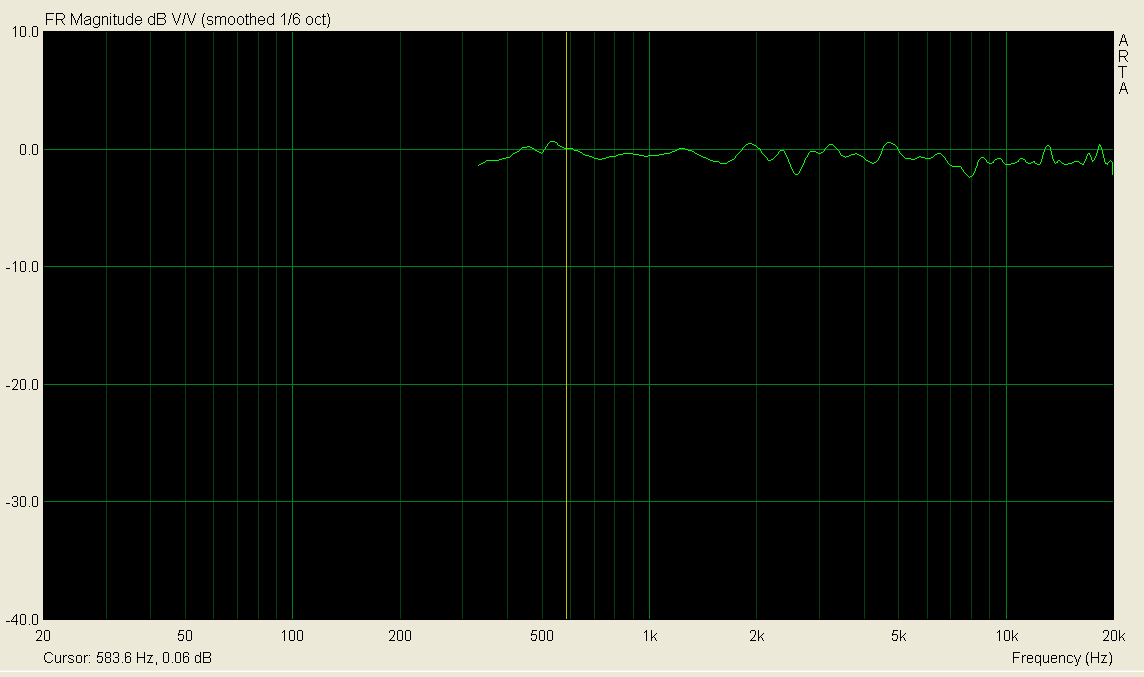

Dit alles levert de volgende meting op vanaf 1 meter afstand op luisterhoogte.

Meting op 1 meter op luisterhoogte

Daar ben ik erg trots op!


Afwerking
Origineel zou de kast zwart worden. Maar het leek me een beetje saai. Daarom heb ik met wat goedkope folie geëxperimenteerd en de kast zwart wit gemaakt. De zijkanten en achterkant is uiteindelijk hoogglans wit geworden (RAL 9010) en de voorkant, boven en onderkant zijn matzwart (RAL 9017).
Hier ben ik uiteindelijk het langst mee bezig geweest en eerlijk gezegd doe ik het nooit meer! Wat een rotwerk is dat verven in hoogglans!

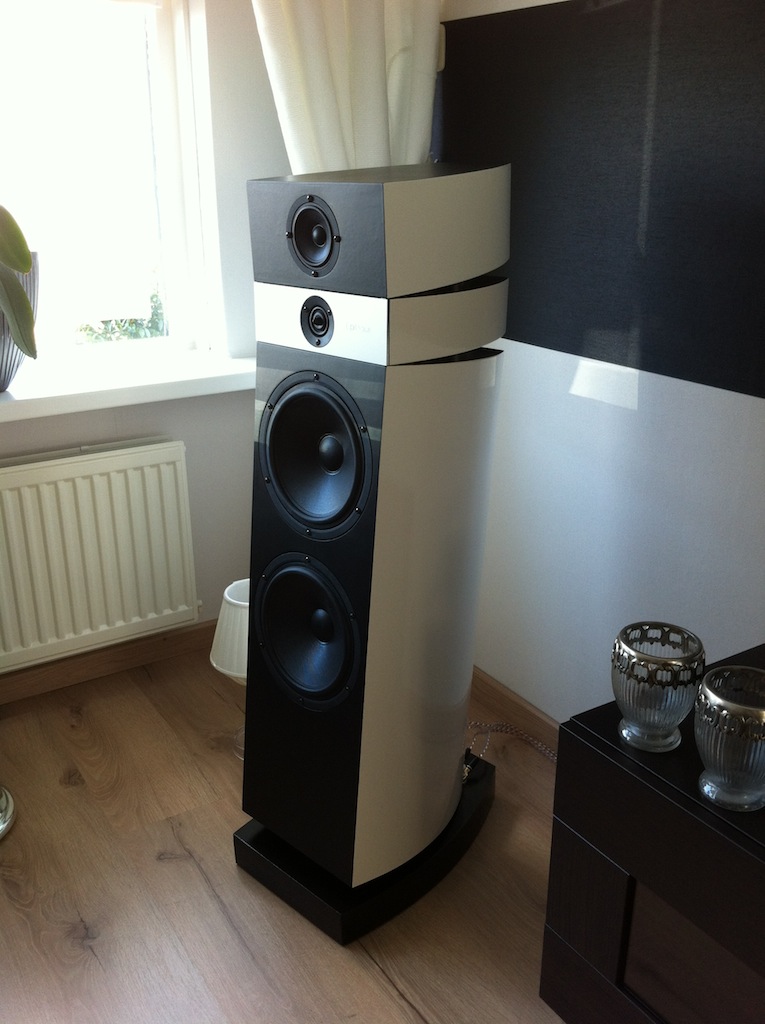

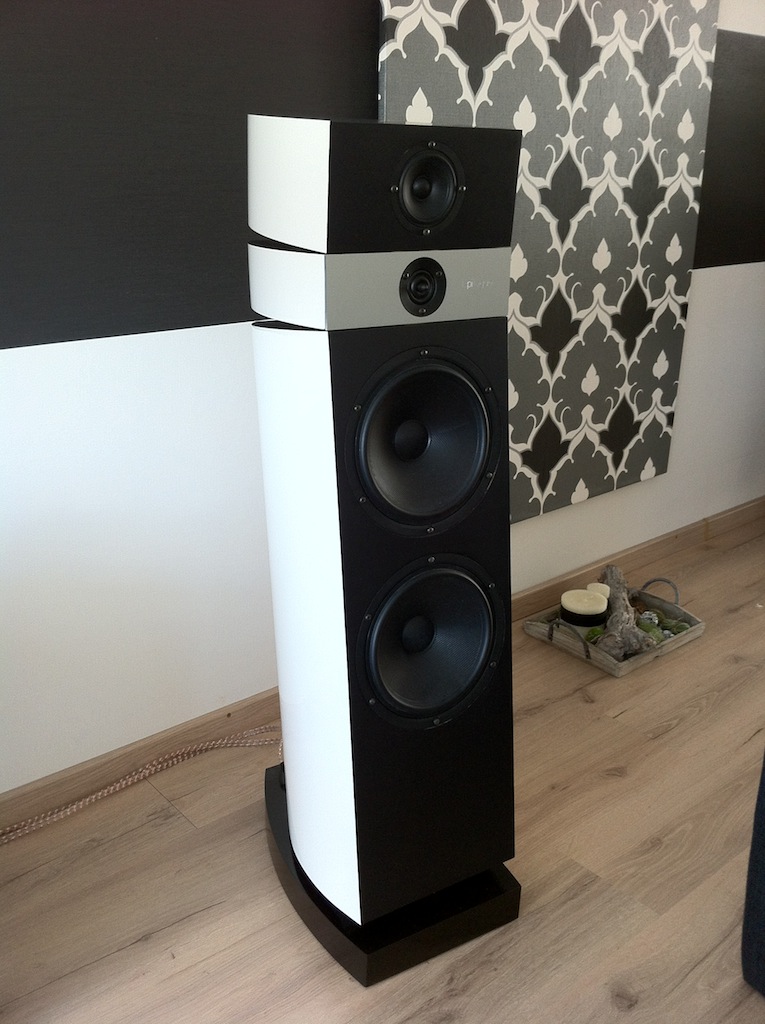

Eindresultaat

Links

Rechts

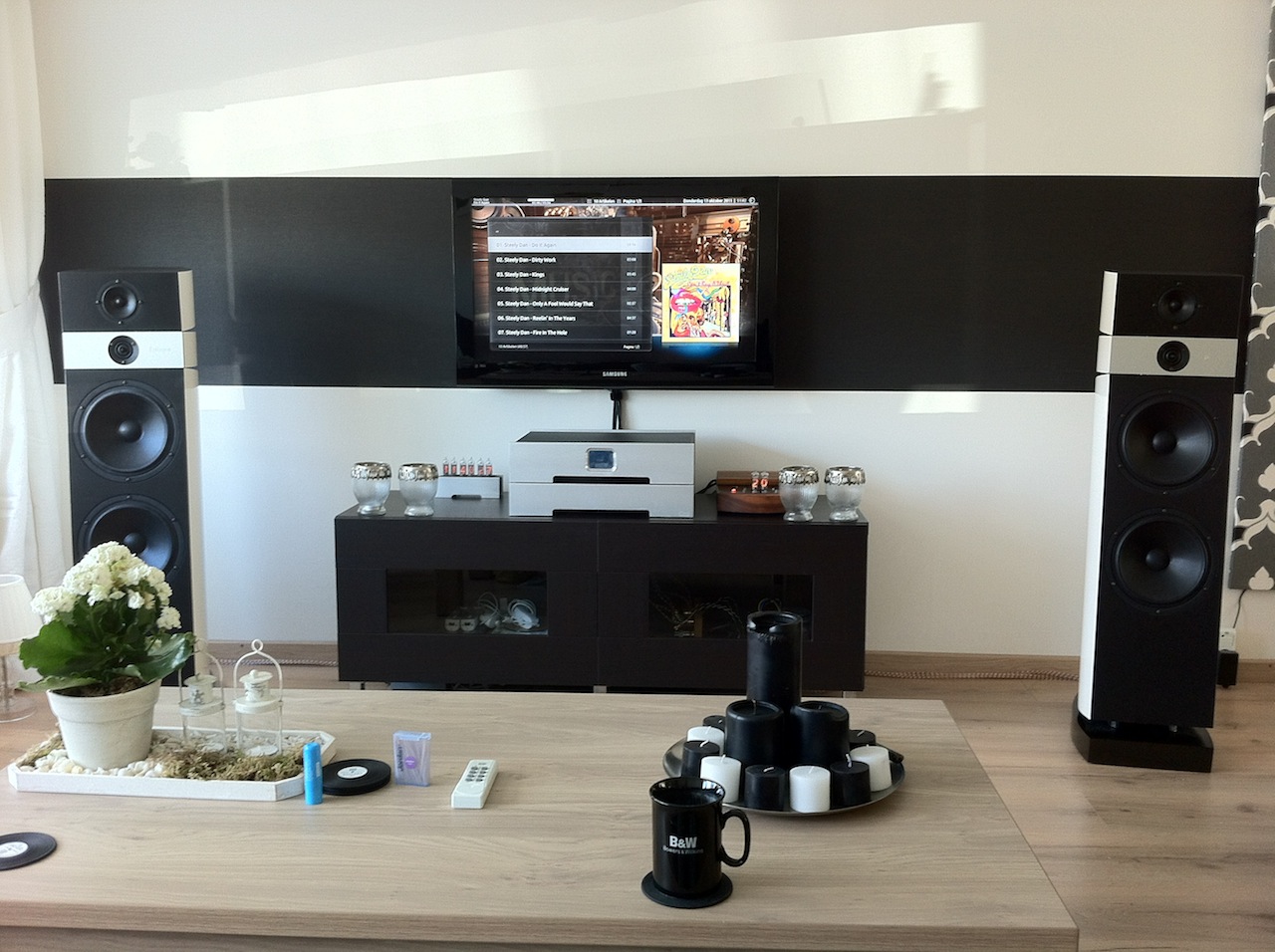

En vanuit de luisterpositie

Vanuit de luisterpositie

Hoe klinkt dat nou? Heel indrukwekkend vind ikzelf! Het laag gaat heel diep maar is mede door de gesloten kast strak en zonder gedreun. Stemmen hangen heel mooi in het midden en zijn kraakhelder. Ze creëren en groot podium voor mijn oren. Instrumenten zijn aan te wijzen in de ruimte blijven niet plakken aan de speakers. Allemaal mooie superlatieven natuurlijk en zo subjectief als de pest maar ik ben zeer tevreden en dan is het belangrijkste! Mijn beste speaker tot nu toe.

Het originele bouwtopic.

[Vinculum]

Hier nog wat afmetingen omdat deze niet in de eerste post meegenomen konden worden.
