LM4780 Eindversterker

[cobaltjeh]

Hierbij het project topic van mijn nieuwe project.

Het worden twee 4-kanaals eindversterkers die gebruik maken van de LM4780 versterkerprinten van Knuisje.
Deze heb ik nu al een tijdje uitgebreid getest in combinatie met een minidsp (http://forum.zelfbouwaudio.nl/viewtopic.php?f=8&t=13780).
En het klinkt geweldig daarom ga ik nu de 2 eindversterkers maken die in combinatie met mijn 8 kanaals dsp gaan werken.

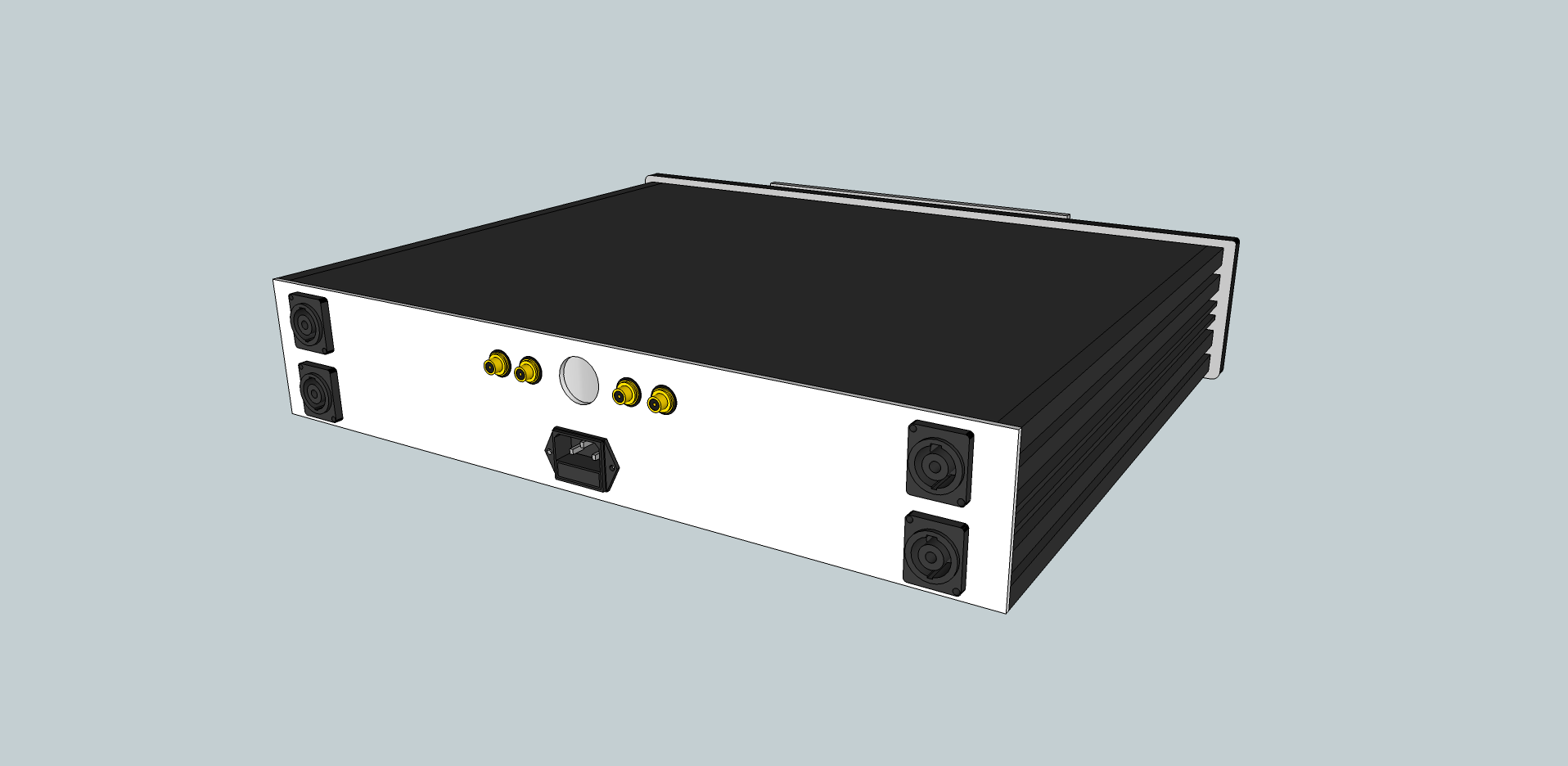

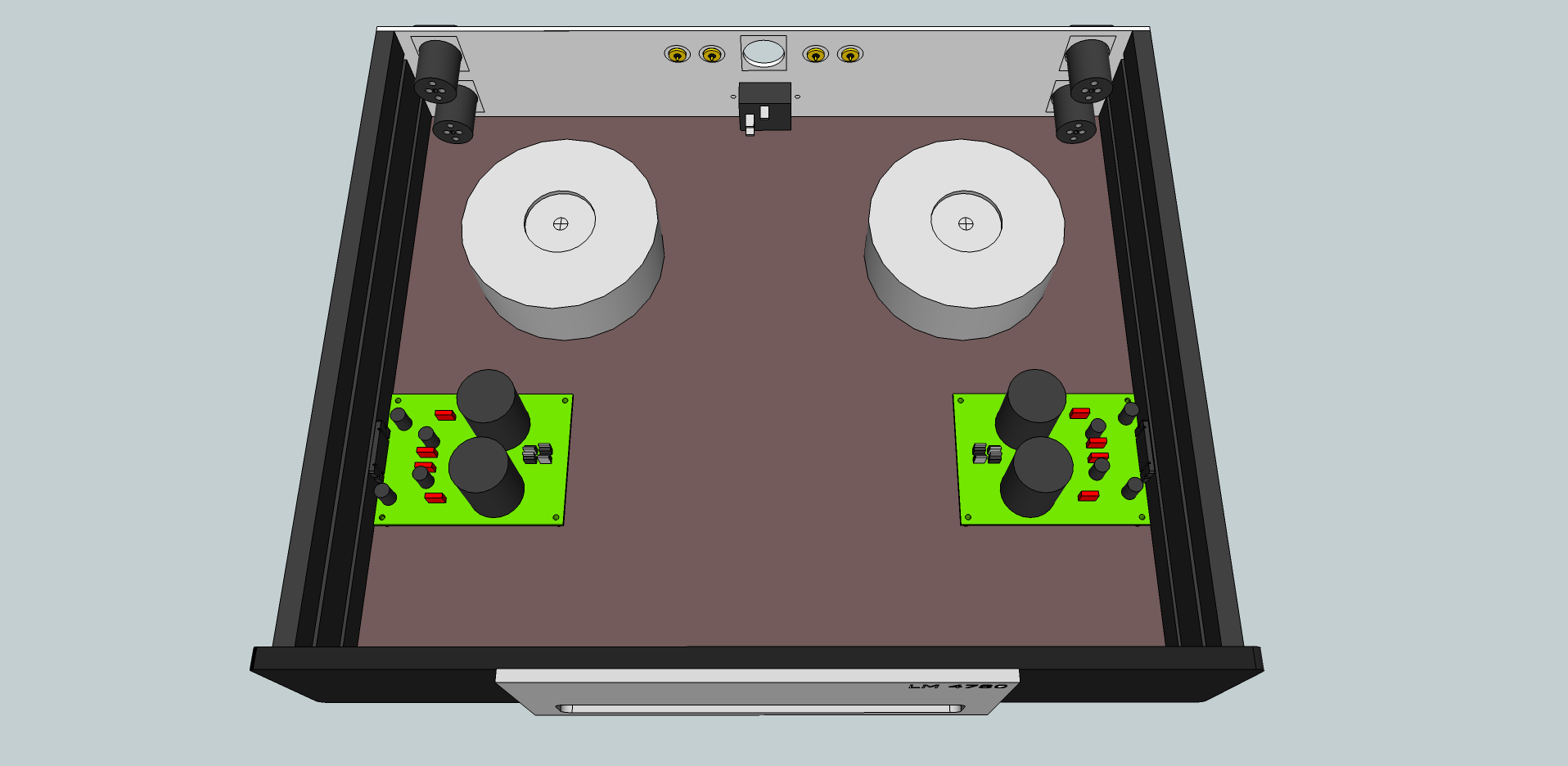

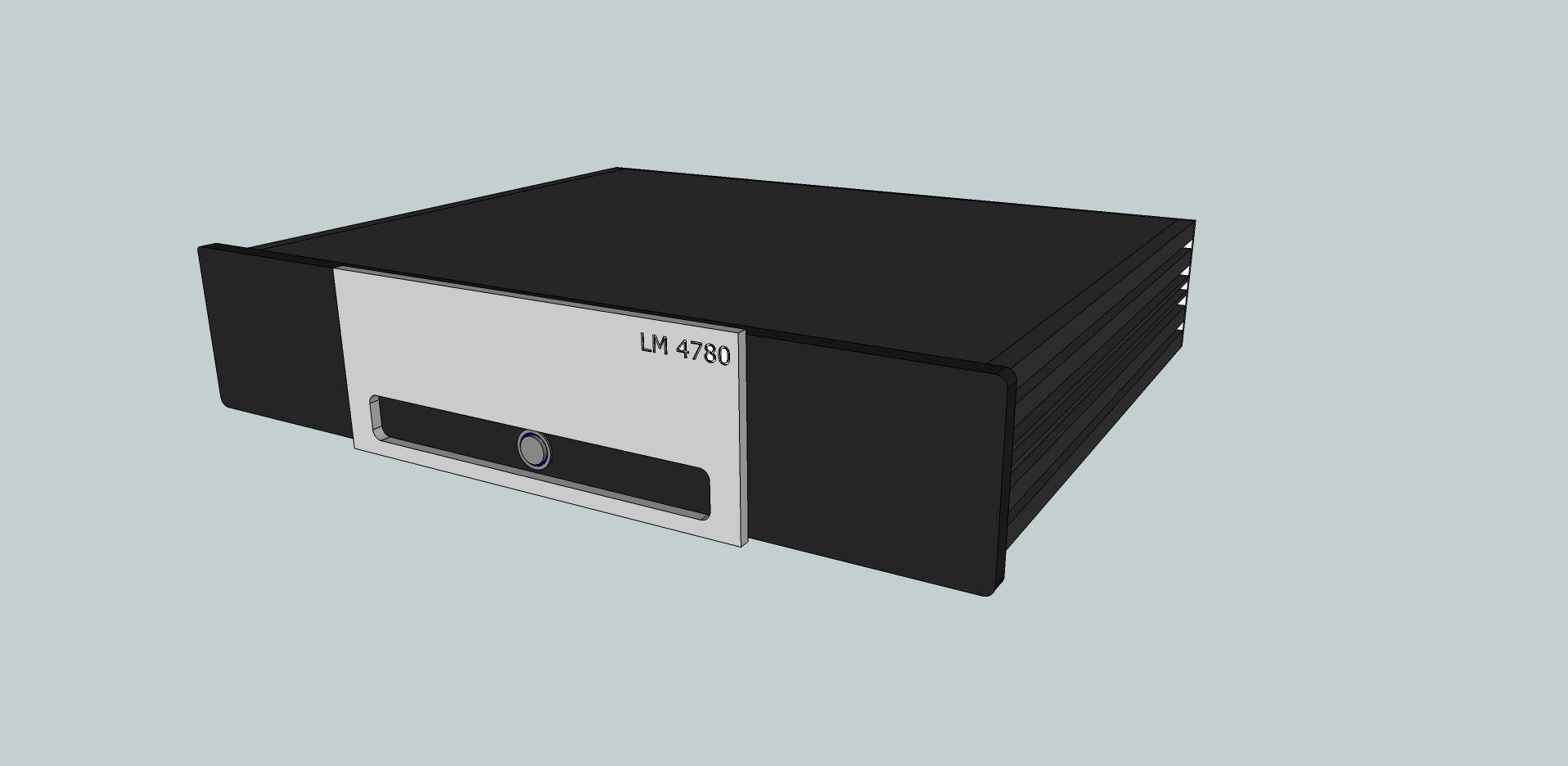

Hierbij het voorlopige ontwerp van de eindversterkers:

Het idee is er om de versterkers te kunnen schakelen met een remote, en met de knop aan de voorzijde. Dus de zoektocht is er nog naar een softstart print met poweron door middel van een knop en remote.

De hypex softstart is natuurlijk een erg mooie print, maar ik vind deze nogal duur.

Op ebay kom ik ook nog deze print tegen, deze lijkt ook prima te voldoen. Echter mis ik daar nogal wat informatie over hoe deze nu precies werkt.
De vraag naar verdere informatie bij deze verkoper is ook uitgelopen tot niets. Ik gok dat onderstaande print prima te gebruiken is, al zal er voor de remote nog een extra relais geplaatst moeten worden.
http://cgi.ebay.nl/ws/eBayISAPI.dll?Vie ... K:MEWAX:IT

Wellicht hebben jullie nog tips voor het power on / remote bordje wat ik zoek?

[cobaltjeh]

Hierbij nog een document met schema voor het ebay soft start bord.

软启动板_V2.0.pdf

(288.88 KiB) 315 keer gedownload

Helemaal compleet chinees, met google translate is er iets van te maken maar niet veel.
Tevens lijkt deze flink af te wijken van de versie die aangeboden wordt aangezien die geen remote heeft, maar wel tempertatuur bewaking.

Hierbij de engelse vertaling van bovenstaande manual.

CODE: Selecteer alles

Soft-start power amplifier

Main technical parameters:
Working Voltage: AC 220V
Input Current: 5A (1000W amplifier transformer less)
Delay time: 5S so, according to the requirements change.
Schematic diagram: When high-power amplifier in the boot of the moment, the home of the incandescent lamp will be dark about this card
The power amplifier that moment a great boot instantaneous current, also known as flow inrush current, this phenomenon
Home appliances and power amplifier is very negative, soft-start power amplifier board can be a good block to solve this problem. Delay
Shock start power supply; after one of the 30A power relay, the thermistor in series
220V power transformer inrush current limit circuit in 2 - 5 seconds emperor 30A thermistor relay connected
Blocking exit exit 220V power transformer circuit, the power is on.

Should be Figure 1: self-locking control
The bottom left of the board received a self-locking port switch. Control power on and off.

Applications Figure 2: external control mode
Left port under the board 5V input level control, control power on and off, can be
To apply to remote boot.

[knuisje]

Misschien vind je hier nog wat bruikbare info: http://www.mhennessy2.f9.co.uk/a4/control.htm

[Henkjan]

of dit: http://www.circuitsonline.net/schakelin ... aging.html ?

[b_force]

Moet het perse een kitje of kant-en-klaar product zijn?

Tijdje geleden heb ik een softstart gemaakt:
viewtopic.php?p=1534413#p1534413

Deze werkt niet via een remote ingang, maar dat is zo om te bouwen naar precies iets wat jij wil.
Met twee stuks LM3886 (althans de trafo's ervoor) lijkt het me sowieso wel slim om een softstart te hebben.

@Henkjan,
Dat is dus ook gewoon een inschakel vertraging, net als die van mij.
Werkt wel, maar zonder remote dus.

Die van mij is overigens een heel stuk compacter

[cobaltjeh]

Bedankt voor de reacties ik ga ze eens doornemen.

Het mag een kit zijn, maar dan wel met een nette print. Ik ga liever niet zelf beunen met een print.
Het probleem is dat ik zelf weinig verstand heb van het bestellen van printen, en het perfect ontwerpen ervan.

Het moet eigenlijk de volgende dingen kunnen:
- softstart
- inschakeling door push button, mag latching zijn,
- inschakeling door een 12v remote
- mogelijkheid tot het aansturen van een led, die op de pushbutton zit bijvoorbeeld.

Het geheel mag zo max ongeveer 50 euro kosten. Maar dan met alle bovenstaande functionaliteit.
De hypex softstart is een mooie kant en klare oplossing, maar deze mist alleen de remote volgensmij.

(Iedere kast zal 2x een LM4780 krijgen met de 2 bijhorende trafo's.)

Momenteel werkt mijn huidige kast met minidsp er in zonder softstart en met een 220v relais. Hier heb ik overigens geen problemen mee, maar het is natuurlijk niet helemaal netjes.

[Rizzo]

Is de KaKu schakeling van Sassen misschien iets voor je? Sofstart, netfilter en aan- en uitschakeling. Je moet alleen zelf iets verzinnen voor de remote.

[Henkjan]

Is de KaKu schakeling van Sassen misschien iets voor je? Sofstart, netfilter en aan- en uitschakeling. Je moet alleen zelf iets verzinnen voor de remote.

die remote moet toch te doen zijn door een relais parallel aan de schakelaar te doen dan? je hebt in elk geval een goed ontwerp met nette print

[cobaltjeh]

Is de KaKu schakeling van Sassen misschien iets voor je? Sofstart, netfilter en aan- en uitschakeling. Je moet alleen zelf iets verzinnen voor de remote.

die remote moet toch te doen zijn door een relais parallel aan de schakelaar te doen dan? je hebt in elk geval een goed ontwerp met nette print

Klopt dit zou kunnen, echter zijn er dan genoeg oplossingen, ook de hypex softstart en wellicht het ebay bordje in mijn 2e post zou dan ook voldoen.
Echter moet je dan nog een relais bij bouwen, het is natuurlijk mooier om het allemaal op 1 print te hebben.

Probleem van de KaKu schakeling is de smd componenten, dat krijg ik nooit gesoldeerd .

[Rizzo]

Ik heb vorige week twee van die bordjes ontvangen en ga er ook aan geloven. Volgens Leeuwarden is het toch echt te doen, terwijl hij zichzelf echt niet als een soldeerkoning afschildert.

Zoveel smd zit er nou ook niet op, kom op weer een mooie uitdaging !

[cobaltjeh]

Klopt kan het altijd proberen, maar het KaKu bordje kwam qua kosten in de buurt van de hypex softstart dus ik twijfel dan of dat niet een betere keus is.


Maar is er iemand die kaas kan maken van bovenstaand soft start bordje van ebay?
Het ziet er wel goed uit, maar hoe het aan / uit schakelen nu precies werkt is me niet helemaal duidelijk.

[b_force]

Uit die PDF bedoel je?

Is eigenlijk vrij simpel.
Op J104 sluit je een schakelaar aan.

J103 is volgens mij voor een ledje.
De NE555 (U101) zorgt voor een delay/trigger.

[knuisje]

J103 is volgens mij voor een ledje.

Volgens mij sluit je hier het trigger signaal op aan (ik zie een optocoupler).

[b_force]

Ja die optocoupler staat daar overduidelijk

Dat kan idd ook.
Kwestie van 5V en dan gaat hij aan.

[cobaltjeh]

Ah ok, duidelijk. Helaas komt het schema niet overeen met het product wat hij op de foto verkoopt.

Foto versie heeft namelijk 2 aansluitingen voor temperatuur bewakings chips.
En alleen 1 input voor een button. Maar het soft start gedeelte met de ntc's en relais ziet er hetzelfde uit.

Ik ga nog een poging doen bij de verkoper, mocht dat niet baten dan zal ik er toch eentje moeten bestellen en kijken hoe het nu echt werkt.

[cobaltjeh]

Van de verkoper ben ik weinig wijzer geworden, dus heb maar een softstart printje met temp controle besteld.

Wanneer hij binnen is eens kijken hoe het ding nu eigenlijk werkt.

[cobaltjeh]

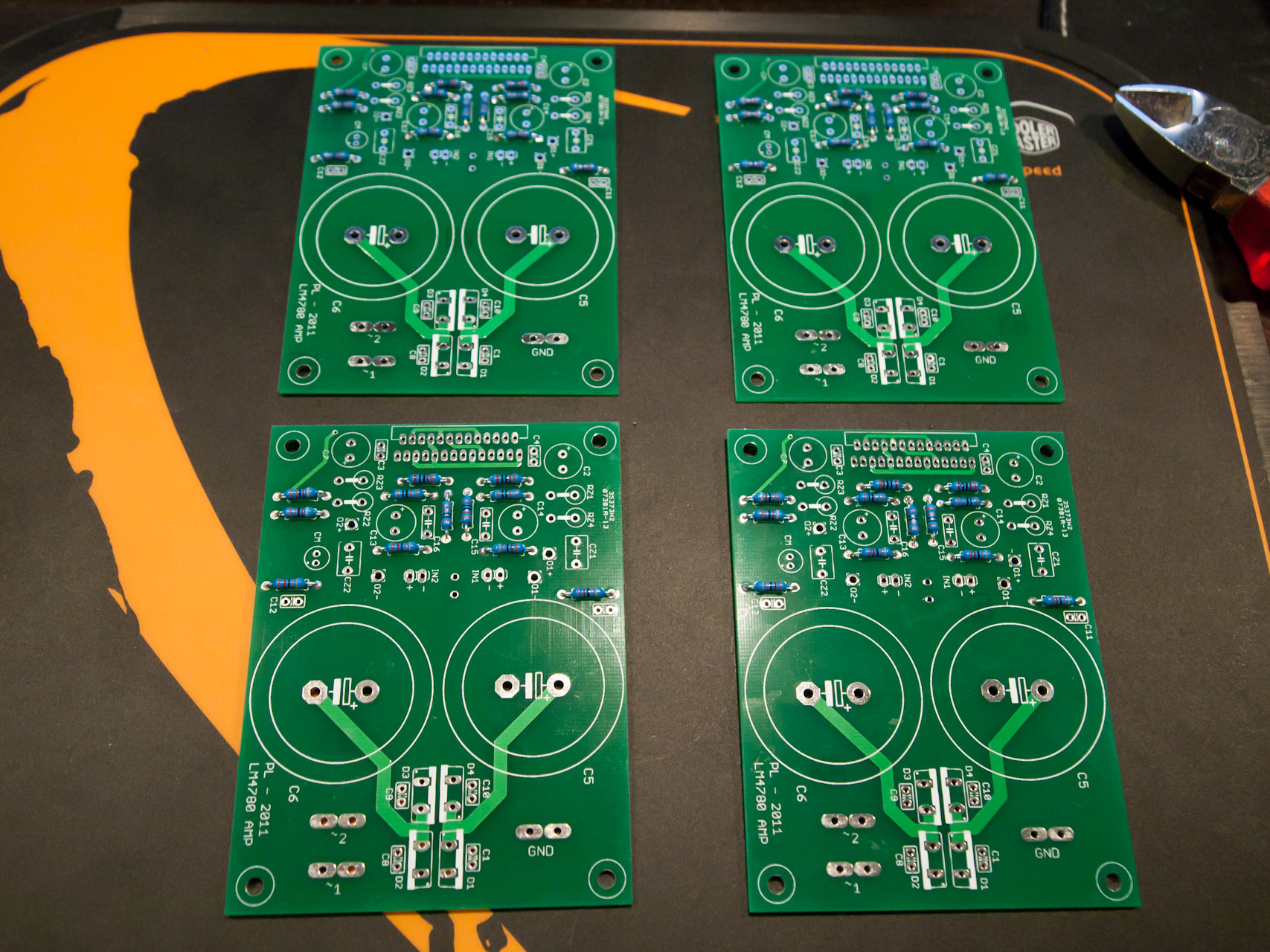

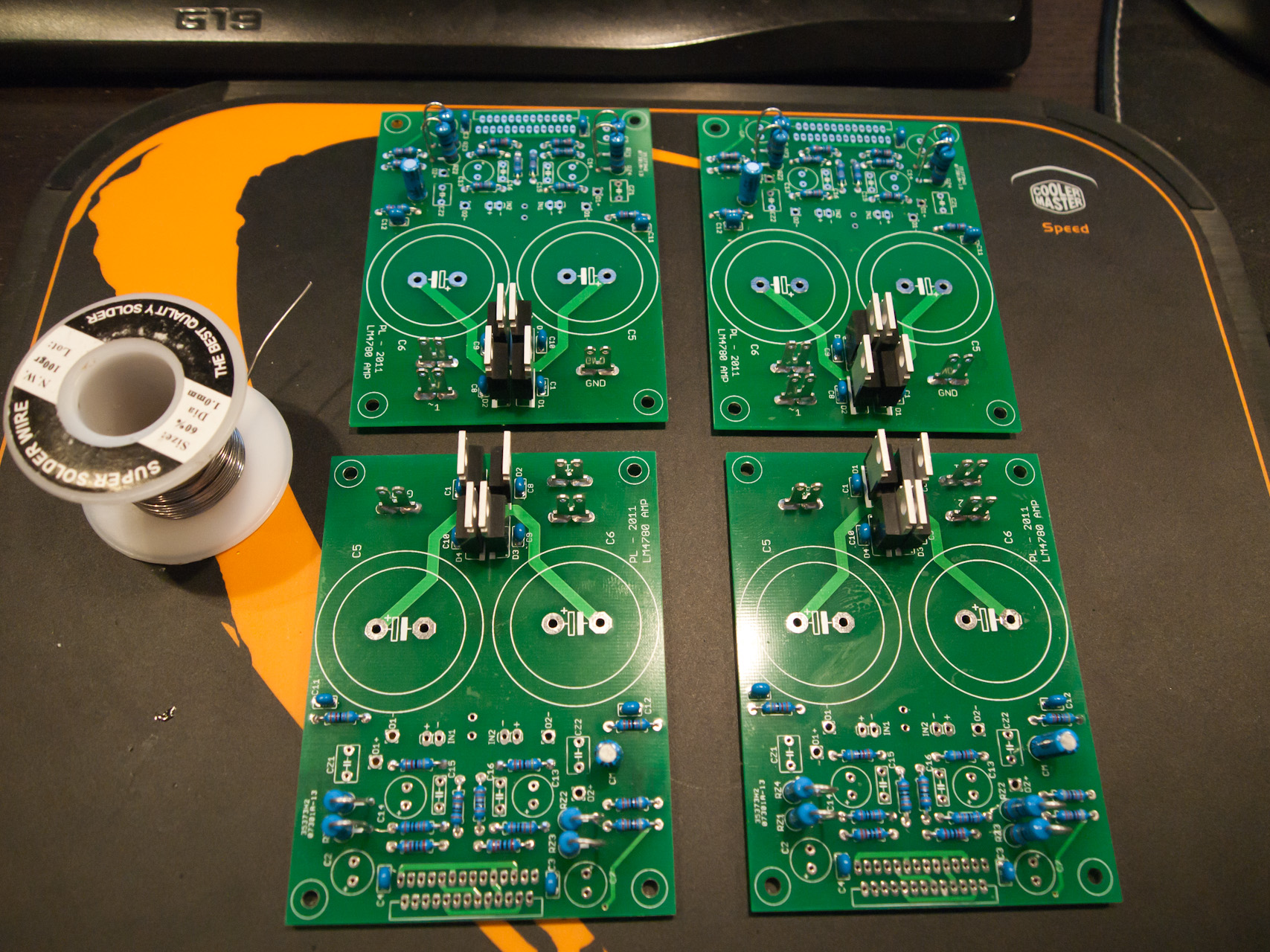

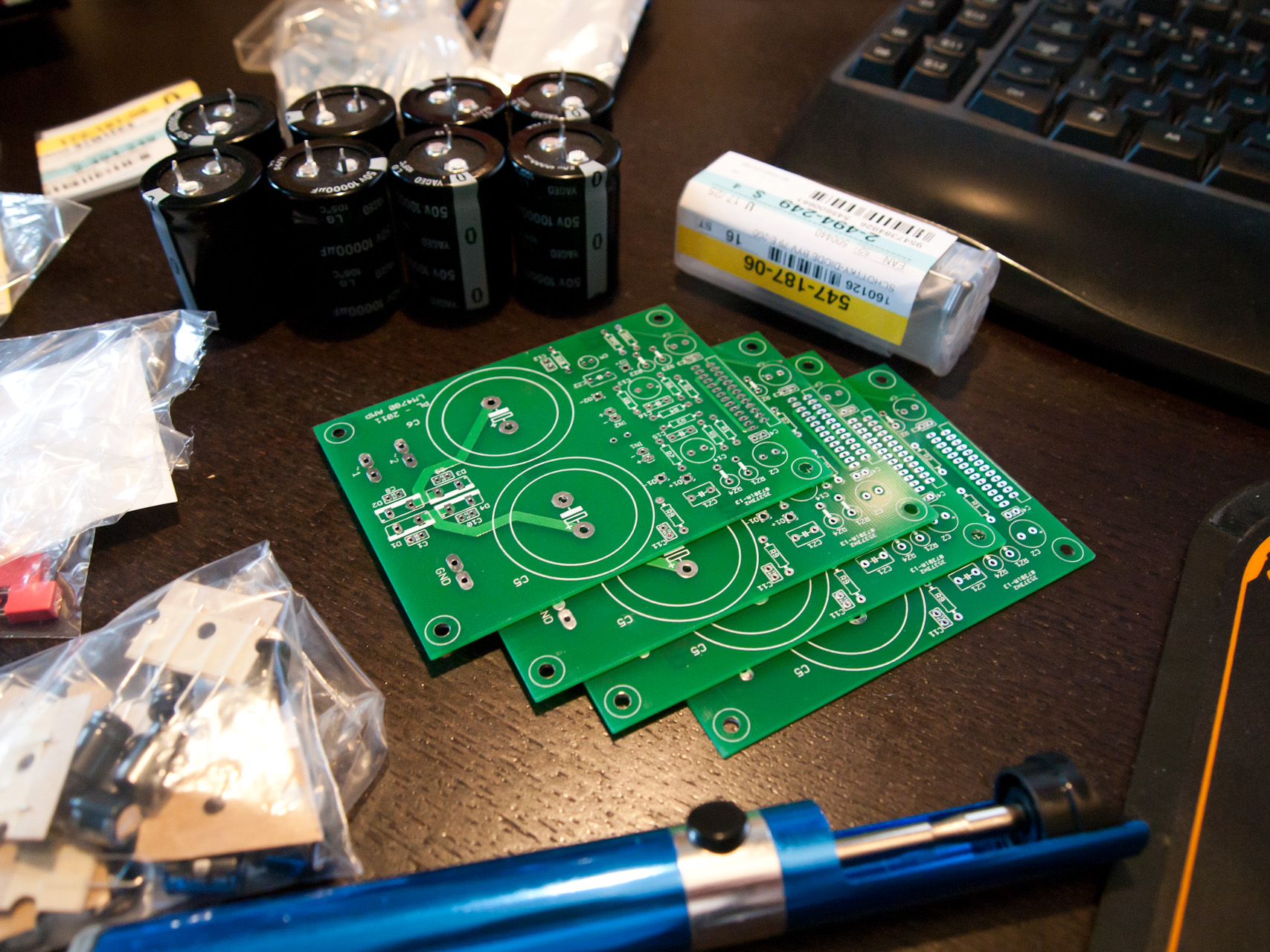

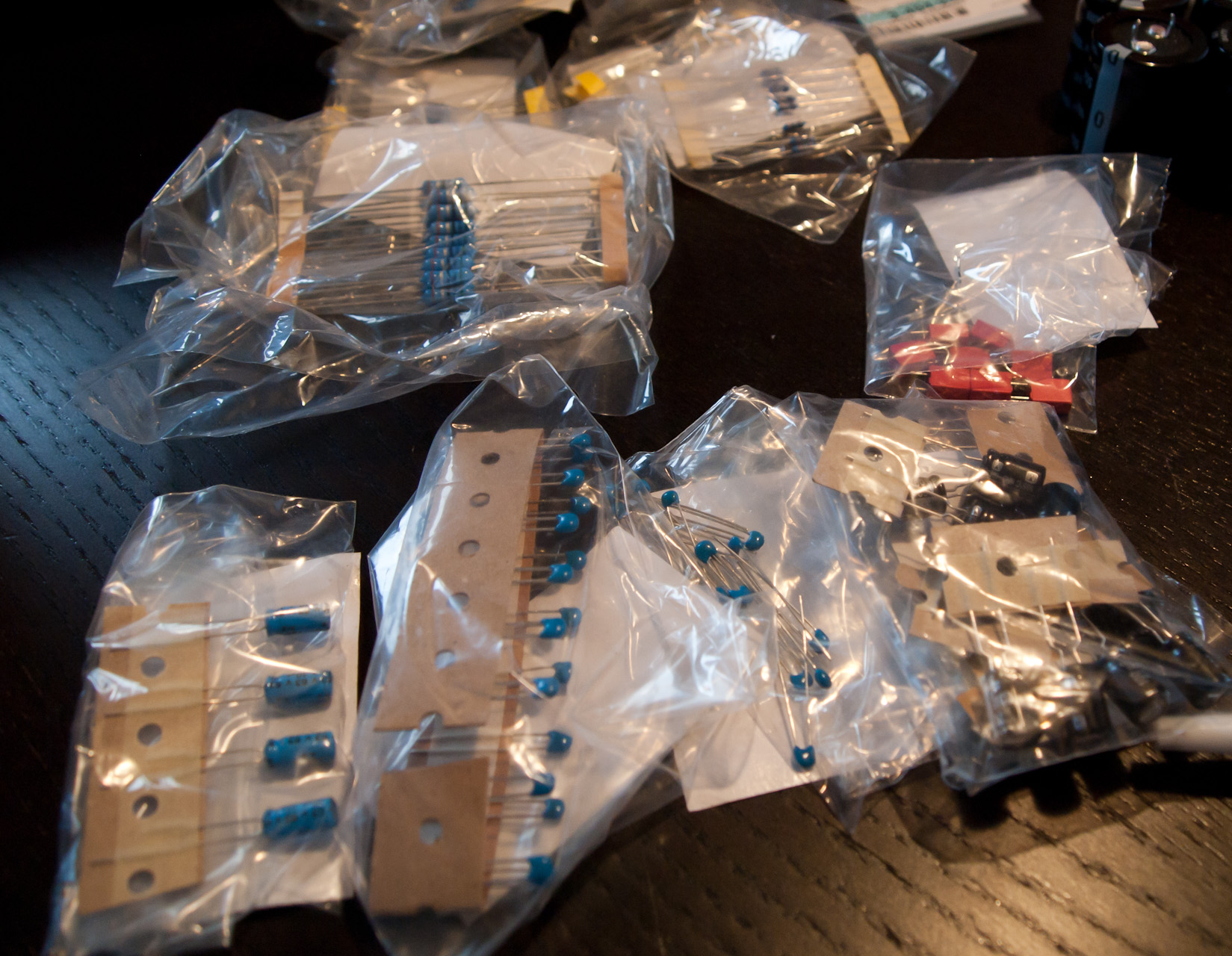

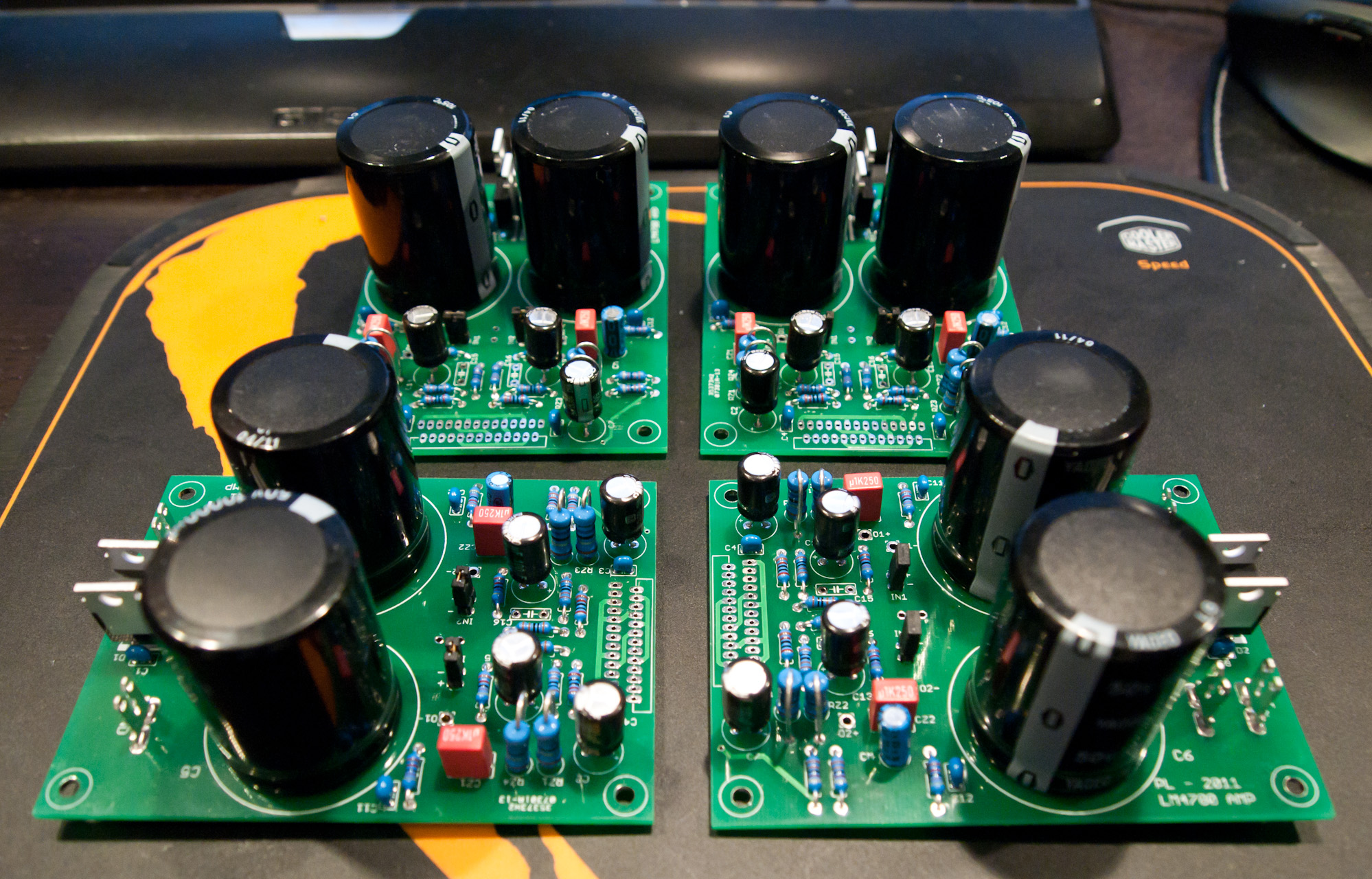

Zo onderdelen van Conrad zijn binnen, dus vandaag de bordjes maar eens gesoldeerd.
Binnenkort ze doormeten en testen, en dan kunnen de versterkerchips er op.

En natuurlijk wat plaatjes van het solderen .

[ray5150]

Lekker!!

[knuisje]

Wauw, dat is bijna serieproductie!

[ray5150]

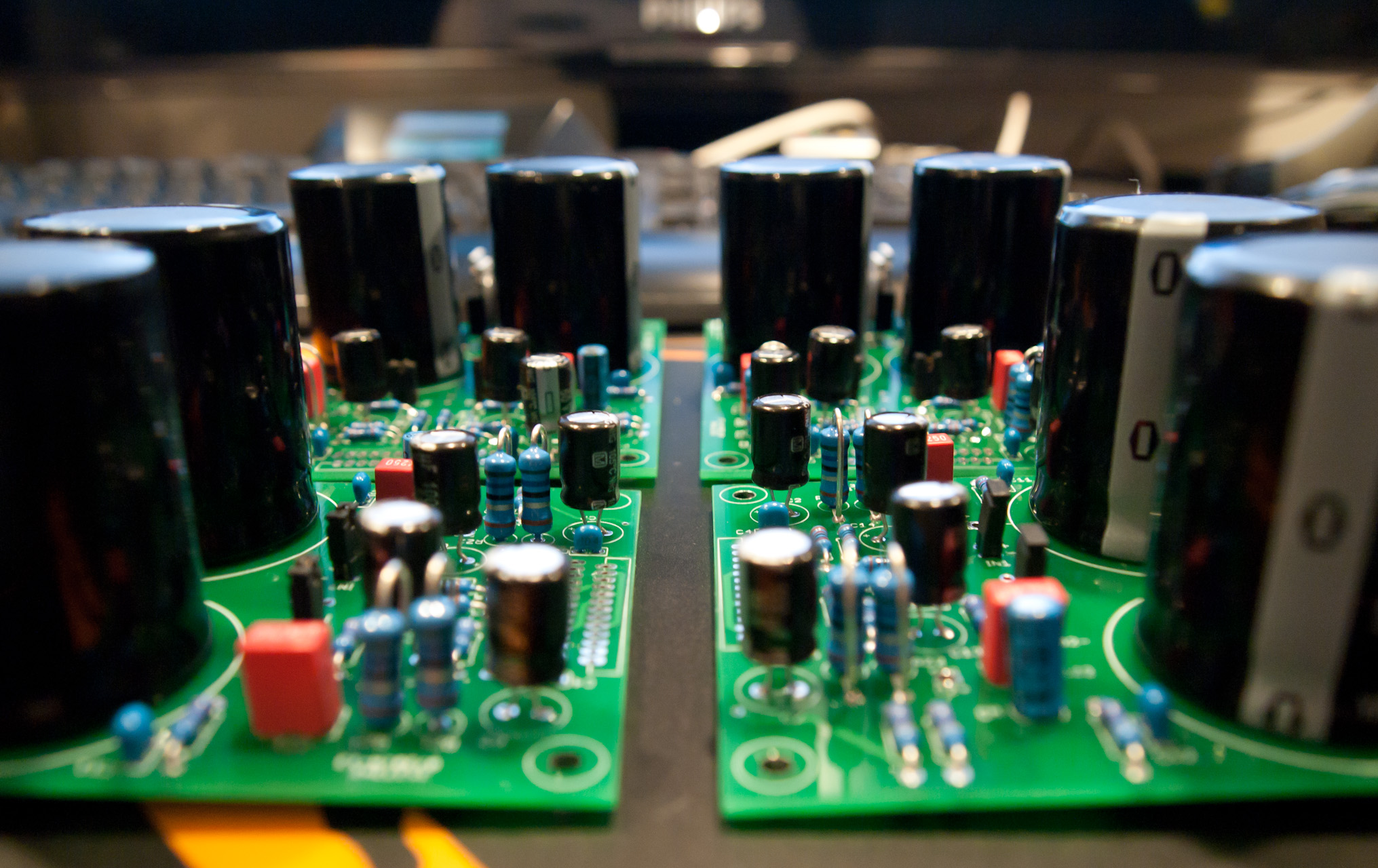

Hoeveel microFarad zijn die elko's eigenlijk ?

[hannesie]

Te zien op de eerste foto, 10000 /50V
Ik heb mijn leesbril op.

[ray5150]

't is zo'n gedoe om mijn monitor ondersteboven te houden...

[hannesie]

't is zo'n gedoe om mijn monitor ondersteboven te houden...

Dan hou je toch alleen je bril onderste boven.

[cobaltjeh]

Te zien op de eerste foto, 10000 /50V

Helemaal juist .

Ik zit nog even te dubben over de remote aansluting.

Ik heb bovenstaand softstart printje gekocht. En een simpel relais bordje. (http://cgi.ebay.nl/ws/eBayISAPI.dll?Vie ... 1439.l2649)

Dit relais wil ik voeden vanaf de transformator op de softstart print. Deze zal denk ik geen moeite hebben met 50mah meer voor het relais.
En dan een 12v trigger maken met bijvoorbeeld een minijack aansluiting. Zou een standaard minijack genoeg zijn voor deze kleine schakelspanning?

[EppeRRR]

Dat ziet er wel heel mooi uit
