Waarom zit hier een uitgangstrafo?

[ray5150]

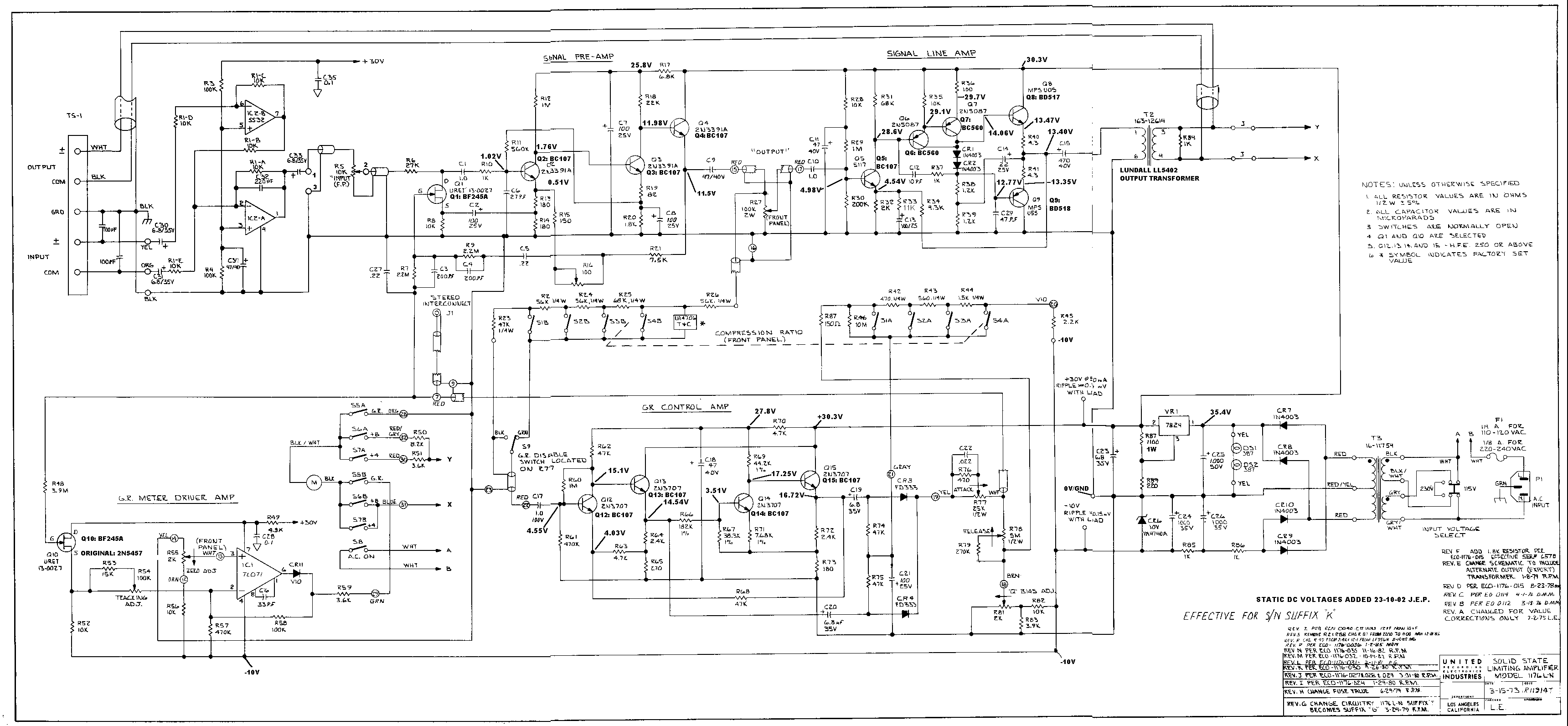

Ik heb een vraagje over het volgende schema:

Dit is de beroemde Urei 1176 Compressor die bedoelt is voor gebruik in een opnamestudio.
Nu is (zijn) mijn vraag(en): Waarom zit hier een uitgangstrafo? wat gebeurt er als je die eruit laat? en is die trafo ook door een andere schakeling te vervangen?

Brand maar los, heren...

[Soundexcel]

De trafo maakt het audio signaal gebalanceerd. Mooie trafo die Lundahl.
Ben nog bezig met een print voor de 1176, echter componenten zijn niet erg makkelijk te krijgen.

[ray5150]

Dus zonder trafo is hij ongebalanceerd? is dat alles?
Ik vraag mij af welke componenten dat zijn die moeilijk te vinden zijn.

[Pjotr]

UREI was gewoon een degelijk merk Ooit met een "portable" mengtafeltje van Studer gewerkt. Ding was niet te tillen van de lijntrafo's

I.d.d. als je die trafo weglaat heb je een ongebalanceerde uitgang.

[Ah!buis]

En aardlussen .
Anne

[ray5150]

Verklaar je nader, Anne?

[Ah!buis]

Lijkt me wel duidelijk
Met de trafo zweeft de uitgang,het is de verschilspanning tussen de twee aansluitingen waar het om gaat.
Zonder trafo is er één spanning tov de massa.Als de massa beweegt,en die is de referentie,dan is het net of de uitgang iets heeft .
Anne

[ray5150]

Maar geld dat dan ook als je asymmertisch instuurt, dus als je IC2A en B laat vervallen en signaal inkoppeld op punt 1 ?

[Ah!buis]

Als je symetrisch binnenkomt gaat het om het verschil tussen +in en-in.Op welke spanning tov de massa dat zich afspeelt doet er dan niets toe,beperkt door het bereik van de ingang van de opamp of,als het een trafo is,de isolatie tussen primair en secundair.
Bij assymetrisch moet dan één van de ingangen aan de massa,het is dan de ander tov massa.
Bij deze schakeling worden de ingangen ,in tegenfase,bijeen geteld en het resulaat tov massa verder gebruikt.Zo gaat het ook zonder een ingang aan massa.Levert wel de ruis van de niet gebruikte kant,da's oep de prais baa zoals ze in Brusel zegge.
(ja met 1 s ! de brusselaar zegt niet Brussel maar Brusel van Bru(x)el(les).
Anne
