We zouden ook een topic onder versterkers kunnen aanmaken speciaal voor deze printen, anders lopen we het verkoop topic ook maar te 'bevuilen'.
In dit topic kunnen vragen worden gesteld en ervaringen worden gedeeld over de LM4780 versterker print in het "Aangeboden" subforum.

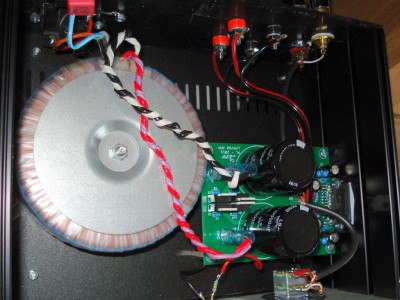

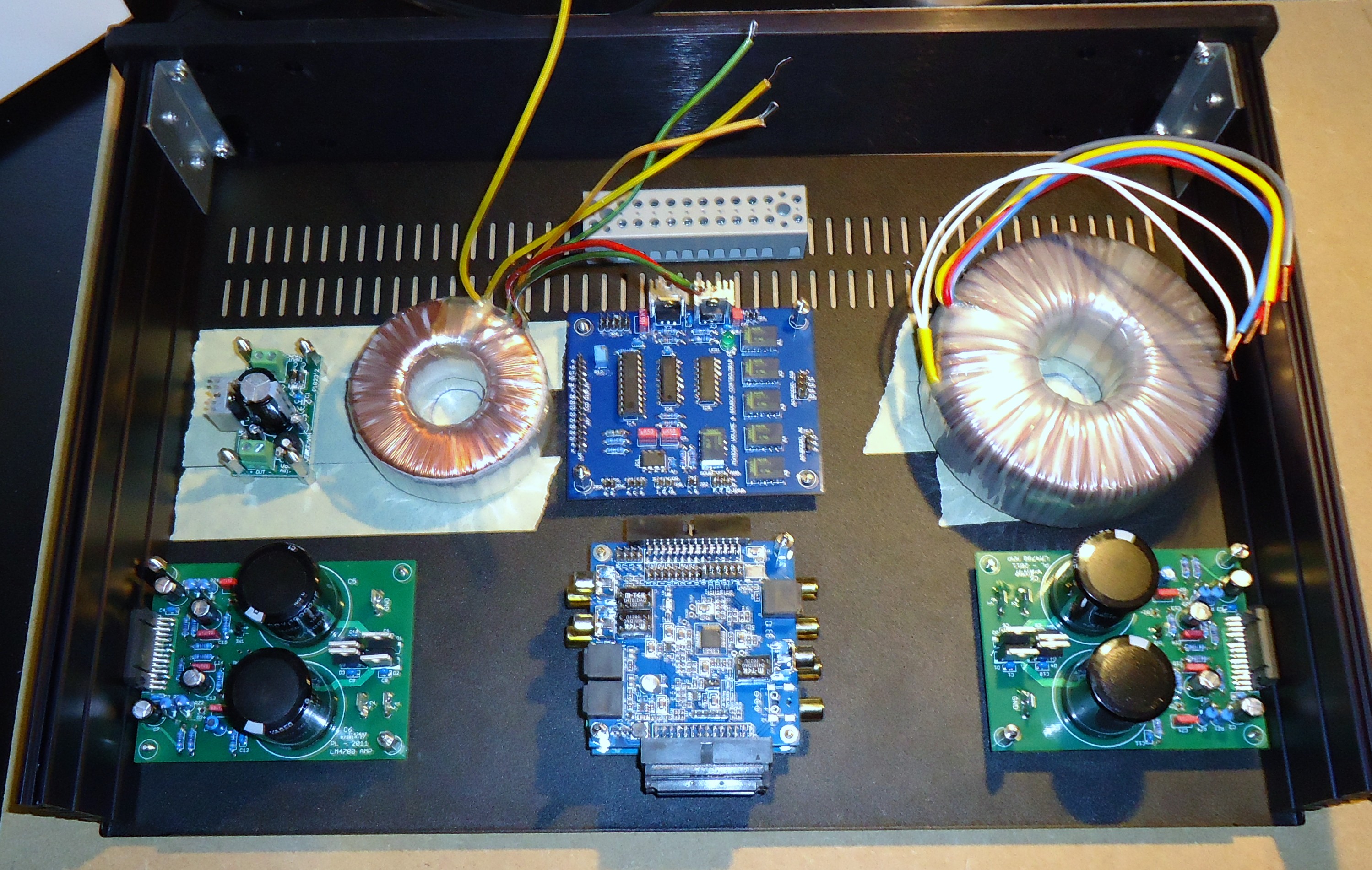

Hierbij zal ik aftrappen met een fotootje van de ingewanden van mijn bouwsel. Het past precies in een Hifi2000 kastje van 23 x 17 cm. De zijkant doet dienst als heatsink en wordt hooguit een beetje lauw. De gebruikte potmeter is van het 10K log type.
Ik heb de print op afstandhouders van 25mm gemonteerd zodat de LM4780 qua hoogte in het midden uitkomt.
Wat nog handig kan zijn bij het boren van gaten in de bodemplaat van de behuizing is bijgevoegde mal. Knip deze uit en plak hem met plakband op de bodem vast met de outline van de LM4780 tegen de heatsink (of zijkant van de behuizing als deze als heatsink dient). Deze steekt iets uit zodat hij goed contact kan maken met de heatsink. Boor nu de 4 gaten voor de bevestiging van de print.
De loper gaat naar IN1+ en IN2+. De ingang van de potmeter gaat naar de chassisdelen, en de massa verbind ik vanaf de chassisdelen via de potmeter door naar IN1- en IN2-.
In principe kan dat. Je kunt dan kiezen uit gebrugd en parallel. Bij gebrugd krijg je 4 maal het uitgangsvermogen en ook 4 maal zoveel hitteproductie en is meer bedoeld voor een belasting van 8 ohm.
Bij parallel wordt de aan te sturen impedantie met 2 vermenigvuldigd voor elk van de 2 versterkers op 1 IC. Dus bij een 4 ohm belasting ziet elke versterker in het IC een 8 ohm belasting. Maar je kunt uiteraard per IC nog maar 1 luidspreker aansturen. Bij een 4 ohm luidspreker kun je dan 120 watt leveren.
Als daar behoefte aan is kan ik wel een schemaatje maken hoe eea. aan te sluiten.
Als daar behoefte aan is kan ik wel een schemaatje maken hoe eea. aan te sluiten.
Ik las dat je had geschreven dat je 2 prints met 1 trafo kon aansturen. Nu wilde ik vanwege de hoogtebeperking 2 van deze trafo's gebruiken om 1 print aan te sturen. Toen dacht ik dat ik misschien met deze trafo's 2 printen kan aansturen. Dan zou ik gewoon wat extra power hebben. Maar ik betwijfel of de trafo's sterk genoeg zijn daarvoor. Mocht dit niet werken dan zou de voeding extern gaan en heb ik een 225VA trafo liggen. Doe kan kan wel 2 printen aansturen en hen ik alsnog extra power. Word het vergelijk met de UCD ook op dat punt weer at rechter getrokken.
Laatst gewijzigd door Vinculum op wo 20 apr 2011, 15:49, 1 keer totaal gewijzigd.
Nu wilde ik vanwege de hoogtebeperking 2 van deze trafo's gebruiken om 1 print aan te sturen. Toen dacht ik dat ik misschien met deze trafo's 2 printen kan aansturen. Dan zou ik gewoon wat extra power hebben. Maar ik betwijfel of de trafo's sterk genoeg zijn daarvoor.
Die trafo is zelfs te krap voor 1 print. Je hebt dan 2 x 5 watt of zo.
Ik zie in jouw kast een weerstandje bij de signaal ingangen, ik vroeg me af waar deze voor dient. Is dit om eventuele rest spanning weg te krijgen?
De chassisdelen zijn geisoleerd van de kast. Op 1 punt worden de massa's van alle chassisdelen via 100R aan de behuizing verbonden. Tevens wordt de behuizing met de randaarde verbonden. Dit werkt goed, ik heb absoluut geen brom of ruis.
Dat in ieder geval niet maar nu ik weet dat ik toch met een externe voeding moet gaan werken dan heb ik meer vrijheid natuurlijk en kan ik uiteindelijk 2 van deze 225V trafo's er in leggen. De laatste vraag is dan: Als ik de trafo's extern heb kan ik dan de elco's ook extern doen of die beter dicht bij de print houden? Als het niet uitmaakt dan kan ik volgens mij beter de gelijkgerichte en gebufferde voedingspanning naar de prints leiden dan de ruwe wisselspanning of zie ik het nu juist net verkeerd om?
Nog 2 vraagjes over de bevestiging van het ic-tje aan de behuizing.
Ik heb de softtherm uit de stuklijst, dan hoef je dus geen koelpasta meer te gebruiken?
En de boutjes die je gebruikt met een ringetje zijn ongeïsoleerd, of zit daar ook nog iets tussen?
Je hebt trouwens ook gewoon plastic ringetjes om gewoon met een metalen boutje het IC tegen het koelblok te trekken. Zoek op conrad naar "isolatie bussen".
Alternatief is om plastic boutjes te gebruiken, zoek op conrad naar "bout ck kunststof".
Is het misschien mogelijk om een schetsje in dit topic te plaatsen die duidelijk maakt hoe de volume pot aan te sluiten? Je hebt het Christian ongetwijfeld goed uitgelegd, maar ik (als niet electro) snap het niet. Ik ben meer visueel ingesteld.
Is het misschien mogelijk om een schetsje in dit topic te plaatsen die duidelijk maakt hoe de volume pot aan te sluiten? Je hebt het Christian ongetwijfeld goed uitgelegd, maar ik (als niet electro) snap het niet. Ik ben meer visueel ingesteld.
Nu wilde ik vanwege de hoogtebeperking 2 van deze trafo's gebruiken om 1 print aan te sturen. Toen dacht ik dat ik misschien met deze trafo's 2 printen kan aansturen. Dan zou ik gewoon wat extra power hebben. Maar ik betwijfel of de trafo's sterk genoeg zijn daarvoor.
Die trafo is zelfs te krap voor 1 print. Je hebt dan 2 x 5 watt of zo.
je zou toch twee van deze trafo's in serie zetten? Je hebt dan 2x24V?
Ik ben meer visueel ingesteld.
