Plop inschakelgeluiden op Dantimax buizen voorversterker

[DonSan]

Ik heb een Dantimax TRemPre (tube remote pre) in elkaar gezet. Hij werkt prima behalve dat wanneer ik hem inschakel, van bron wissel of de-mute (gebeurt ook bij inschakelen en bron wisselen) een zodanig hard plop geluid hoor dat mijn Yamaha versterker er in 50% van de gevallen uit knalt en ik voor de andere 50% voor mijn speakers vrees. Daarnaast is het ook nog eens vreselijk irritant.

Is er wat te zeggen over plopgeluiden in het algemeen of kent iemand dit probleem bij dit bouwpakket specifiek?

Mijn dank is groot..... Alvast.

[ray5150]

Heb je ook een linkje naar de fabrikant?

[DonSan]

http://electronics.dantimax.dk/Kits/Tub ... index.html

[johnrtd2]

Santimax publiceert helaas geen schema's. Ze geven wel aan dat je die buis op verschillende manieren kunt instellen.
Misschien kun je me een mailtje sturen met het schema? Daarmee kan ik wel een oplossing geven.

John

[ray5150]

Als de TS een schema heeft kan hij het ook hier neerzetten, Dan kan iedereen er naar kijken en zijn mening erover geven.

[DonSan]

Bij deze.

Ik had gekozen voor weinig gain maar veel kwaliteit.

[johnrtd2]

In het schema zie ik de output op J1 en J2. Volgens de beschrijving zou er ook een soort kathodevolger moeten zijn, maar die staat niet op het schema????

John

[DonSan]

R1 en R2 zijn doorverbonden.
R3 en R7 weggelaten.
JP1 met JP2 doorverbonden. De ingang zit dus aan JP1 en JP 2 neem ik aan.
R4 en R5 zijn 390R
R9 en R14 zijn 1M
R10 en R13 zijn 470K
R11 en R12 zijn 22K
R25 en R26 zijn 1K en C3 en C4 zijn 22nF.

Ik kan hem daardoor niet meer helemaal volgen.

[johnrtd2]

JP1 en JP2 zijn uitgangen
JP3 en JP4 zijn ingangen

Op die aansluitingen JP1 en JP2 staat de anodespanning van de buis. Dat kun je niet zonder meer doorverbinden met de eindversterker. Daar moet nog een soort kathodevolger achter of minstens een condensator.

John

[ray5150]

Ik zie een heel ander probleem, er zitten geen blusdiodes bij de relaisspoelen.
Als een relais schakeld onstaat er een magnetisch veld door de spoel.
omdat de audiovoerende kontakten er maar een of twee milimeter naastzitten gaat dit flink storen op het moment dat het relais inschakeld.
Zet op iedere spoel een 1N4148 en een ceramische condensator van 100 nano paralel.
Zoals op bijgaand voorbeeld:

[Barry2001]

Ik zie een heel ander probleem, er zitten geen blusdiodes bij de relaisspoelen.
Als een relais schakeld onstaat er een magnetisch veld door de spoel.
omdat de audiovoerende kontakten er maar een of twee milimeter naastzitten gaat dit flink storen op het moment dat het relais inschakeld.
Zet op iedere spoel een 1N4148 en een ceramische condensator van 100 nano paralel.
Zoals op bijgaand voorbeeld:

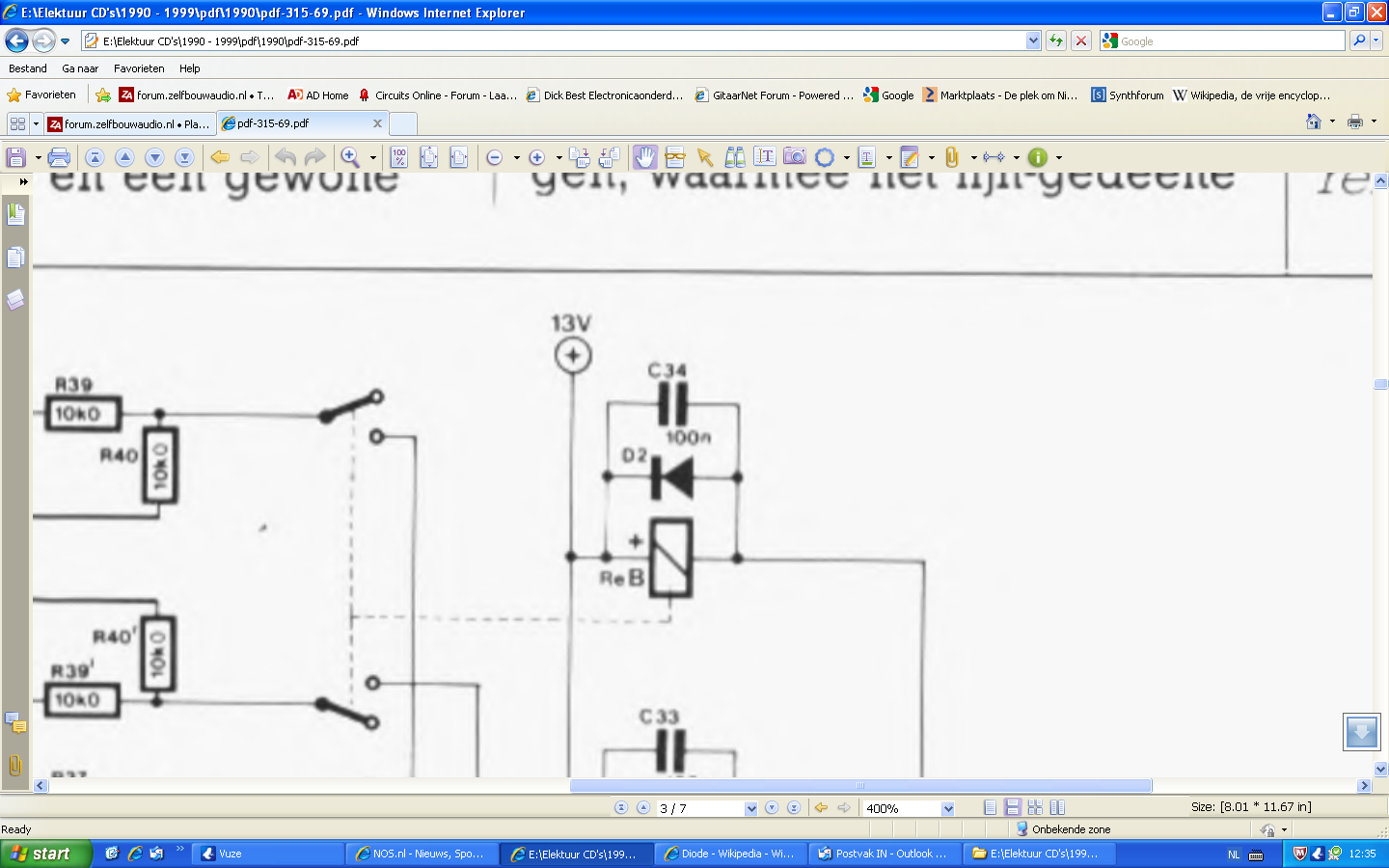

Dit is onjuist. Diodes op de spoel van een relais zitten daar om hoge piekspanningen op te vangen die in de spoel van het relais kunnen ontstaan, en je elektronica kunnen vernielen. De relais worden correct aangestuurd door een ULN2003 waar deze diodes inzitten.

[Ah!buis]

Zitten R8 en R13 er wel in
Zouden iets van 100k tot 1M mogen zijn.
Anne

[DonSan]

R8 is inderdaad 1M
R13 is 470K

[Ah!buis]

Da's raar die twee zouden hetzelfde moeten zijn,de één voor links de ander rechts(tenzij R13 R6 is,niet duidelijk leesbaar)
Langs daar worden de C5 en C6 op massahoogte gehouden om idd geen plof bij het schakelen te krijgen.
Normaal legt K4 de uitgang aan massa als er iets dreigt zoals in- en uitschakelen of bronkeus.
Doet die K4 z'n werk wel,of doen die weerstanden niet genoeg.Vevang ze bijv 's door 100k of K4 zo aansluiten dat ook de C naar massa schakelt.
Anne

[DonSan]

R10 en R13 is een stereopaartje en R8 en R6 is een stereopaartje.

Ik zal proberen het schema op papier uit te tekenen.

[DonSan]

C1 komt volgens de handleiding te vervallen. Dan houden we geloof ik dit schema over.

[Ah!buis]

Als C1 vervalt dan ook C2,veranderd niet veel.

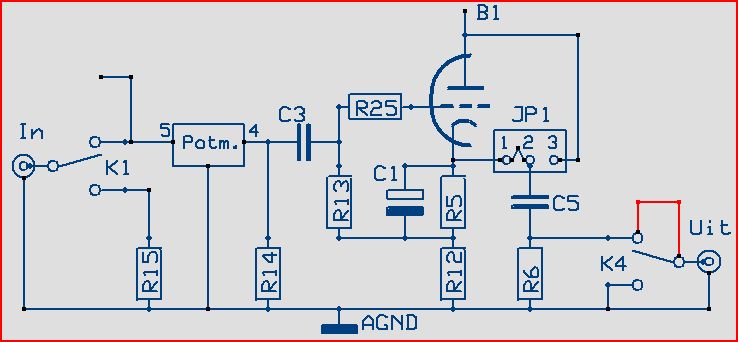

Even anders getekend,zo zijn we het meer gewend.Probeer de overbrugging (in rood,ook andere kant) dan is de spanning zeker nul voor inschakelen.
Anne

[ray5150]

Ik zie een heel ander probleem, er zitten geen blusdiodes bij de relaisspoelen.
Als een relais schakeld onstaat er een magnetisch veld door de spoel.
omdat de audiovoerende kontakten er maar een of twee milimeter naastzitten gaat dit flink storen op het moment dat het relais inschakeld.
Zet op iedere spoel een 1N4148 en een ceramische condensator van 100 nano paralel.
Zoals op bijgaand voorbeeld:


Dit is onjuist. Diodes op de spoel van een relais zitten daar om hoge piekspanningen op te vangen die in de spoel van het relais kunnen ontstaan, en je elektronica kunnen vernielen. De relais worden correct aangestuurd door een ULN2003 waar deze diodes inzitten.

Het is goed mogelijk dat ik ernaast zit. ik had niet naar de aansturing gekeken.
Maar hoe verklaar je dan het ploppen/knallen bij het omschakelen van ingangen?

[Barry2001]

Dat knallen doet 'ie ook volgens de TS als er niet van bron gewisseld wordt, denk niet dat dat het is.

[DonSan]

Hij plopt bij de bediening van de mute. Deze schakelt bij in- en uitschakelen, wijzigen bron en mute. Ik weet even niet meer of hij het alleen doet bij demuten of dat hij het ook doet bij muten. Zal hem zo eens meten bij mute aan de uitgangskant.


Met vriendelijke groet Don San

[Ah!buis]

Die mute gaat met K4.Daarom het voorstel van die overbrugging,zit het geschakelde deel altijd aan AGND.
Anne
