Driver voor Zyklop transmissielijn subwoofers

[Olaf Analogue]

Ik heb wel een woofer op het oog, misschien willen jullie beoordelen of deze geschikt is
Alvast bedankt voor het meedenken.

Exodus Audio - Shiva-X


Specificaties:

* Fs: 20.0 Hz
* Le: 0.90mH
* Re: 3.65 Ohms (Voice Coils wired in parallel)
* Qms: 3.20
* Qes: .55
* Qts: 0.47
* Mms: 171g
* Cms: 0.38 mm/N
* Vas: 125L
* Sd: 491 cm^2
* Vd: 2.65L
* BL: 11.9
* X-max: 27mm
* Pmax: 600W
* SPL: 84.4 db/1W/1M

[Henkjan]

heb je een schets van de kast met maten, dan kan er een sim van gedraaid worden

[Olaf Analogue]

Het gaat om deze kasten :
http://www.zelfbouwaudio.nl/forum/viewt ... 34&t=11935

http://www.lautsprechershop.de/hifi/zyklop_tl_en.htm

[Henkjan]

ik ken ze... maar t gaat om een tekening van t interieur vd kast

[Olaf Analogue]

Ok, helder, die heb ik niet , dat was een volgende stap, het bemachtigen van bouwtekeningen.
Ik heb deze kasten opgehaald bij een forumgenoot maar wil ze zelf ook gaan bouwen, dus als iemand bouwtekeningen voor me heeft dan houdt ik mij aanbevolen.

[Henkjan]

ons wowly heeft m ook gebouwd, hopelijk heeftie de tekeningen nog

[Wowly]

Ik heb ze wel gehad, maar zou bij god niet weten waar ze liggen. Overigens, qua driver is degene die ik heb gebruikt de beste, nouja, een beetje op gelijke hoogte als de mivoc.

jan

[bas focal m180]

dit???
En ook ergens tegen gekomen met andere drivers gesimuleerd, mocht ik die vinden dan plaats ik m wel.
stuur m via pb

[Walt]

I.v.m. copyright zou ik die bouwtekening straks wel weer weghalen hier.

Groetjes Walter

[bas focal m180]

Kan kloppen wat je zegt walter , meen dat ik ergens gelezen had dat wel mocht gebruikt worden zolang het maar voor eigen gebruik is .
Maar om problemen te voorkomen doe ik het voortaan via pb.

[Olaf Analogue]

Ik wil hierbij iedereen bedanken die tekeningen als pb naar me hebben verzonden, misschien dat één van deze personen toch even een blik wil werpen op de woofer welke ik op het oog hebt of dat deze toegepast kan worden in deze kast, zo niet dan kan ik alsnog kiezen voor de LAB12.
Alvast bedankt.

[k.p.]

psst : CSS trio 12. Misschien dat iemand deze kan simmen. Als dat wil dan is dat waarschijnlijk een betere keuze dan de LAB12. Die doet het ook erg goed, maar deze unit van CSS kan in zijn lineaire bereik net wat meer lucht verplaatsen. Hoe het met de maximale slag zit weet ik niet. Hebben die dingen van CSS niet maar een iets kleinere maximale slag dan de de xmax??

[bas focal m180]

Die doet het ook erg goed, maar deze unit van CSS kan in zijn lineaire bereik net wat meer lucht verplaatsen. Hoe het met de maximale slag zit weet ik niet. Hebben die dingen van CSS niet maar een iets kleinere maximale slag dan de de xmax??

Staar je niet blindt op die Xmax, want welke woofer gaat luider als ze het zelfde membraam oppervlak hebben , een met 20mm of die met 22mm, ja 22mm zeg je dan.Feitelijk klopt dat , maar dat is nog niet eens 1 decibel luider ,
Xmax 20mm is bv 110 db
Xmax 30mm is dan 113 db
Xmax 40mm is dan 116db
Een zyclop met een 30 cm driver gaat luid hoor.

[k.p.]

De LAB 12 heeft een xmax van 13 mm en de TRIO 12 heeft een xmax van 20 mm. De eminence heeft een Sd van 507 cm^2 en de css heeft een Sd van 491 cm^2. Het exacte SPL verschil zou je zou moeten kunnen uitrekenen, want het maximale elektrische vermogen is volgens mij niet het probleem. Daar komt bij de de TRIO 12 tegenwoordig goedkoper is dan de LAB 12.

[Olaf Analogue]

Snif maar hoe geschikt of ongeschikt is de woofer welke ik op het oog had?, deze is namelijk nog de helft goedkoper
Waarom hebben we geen huilend icoontje ?

[sietse]

[Olaf Analogue]

Ik was al helemaal enthousiast dat DE transmision line expert had gereageerd, ik dacht eindelijk dat mun vraag hiermee beantwoord zou gaan worden , maar ik houdt er wel een huilend icoontje aan over

[bas focal m180]

Wat voor versterker heb je eigenlijk????

[sietse]

Ik was al helemaal enthousiast dat DE transmision line expert had gereageerd, ik dacht eindelijk dat mun vraag hiermee beantwoord zou gaan worden , maar ik houdt er wel een huilend icoontje aan over

Tja, maar je zult eerst moeten beslissen welke woofer. Dan moet je met mijn TL verhaaltje en wat fantasie qua uitvoering toch wat op "poten" kunnen zetten. Eigen kast ontwerp?

[Olaf Analogue]

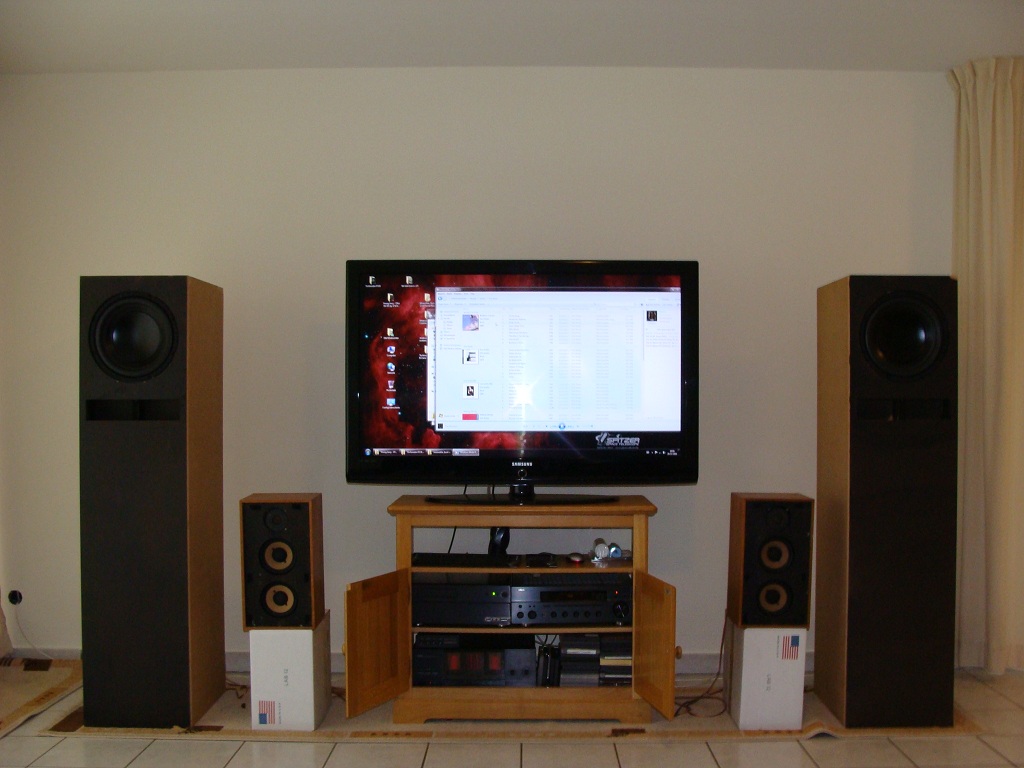

Het punt is juist dat ik de kasten reeds hebm die heb ik overgenomen van een forum genoot, als het echt niet anders is dan gaan er de LAB 12 woofers in , maar ik wou gewoon even weten of de shiva's welke ik op het oog had er misschien ook in konden .

[sietse]

Als units qua dia en Fs gelijk zijn, dan kan het. Anders niet. Je moet dus echt wel die gegevens van de units hebben. En dan, afhankelijk van dat waar ze mee gaan samen spelen, de SPL, het rendement van de unit, moet ook bij de rest passen, tenzij je de boel aanstuurt met verschillende versterkers.

[Olaf Analogue]

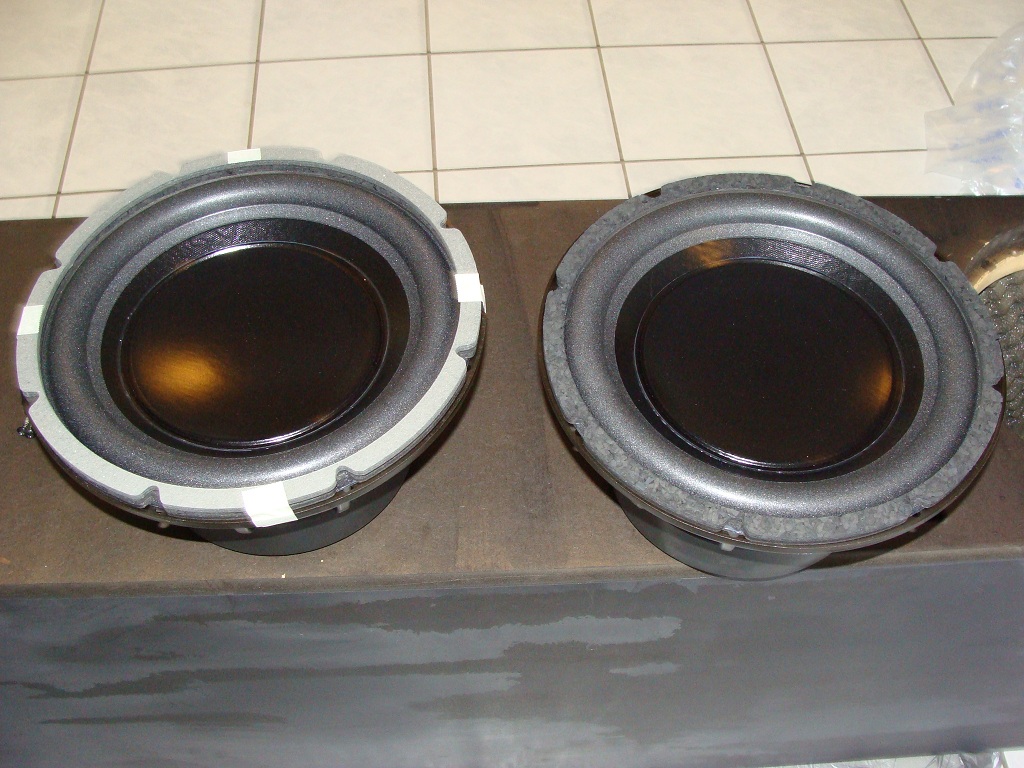

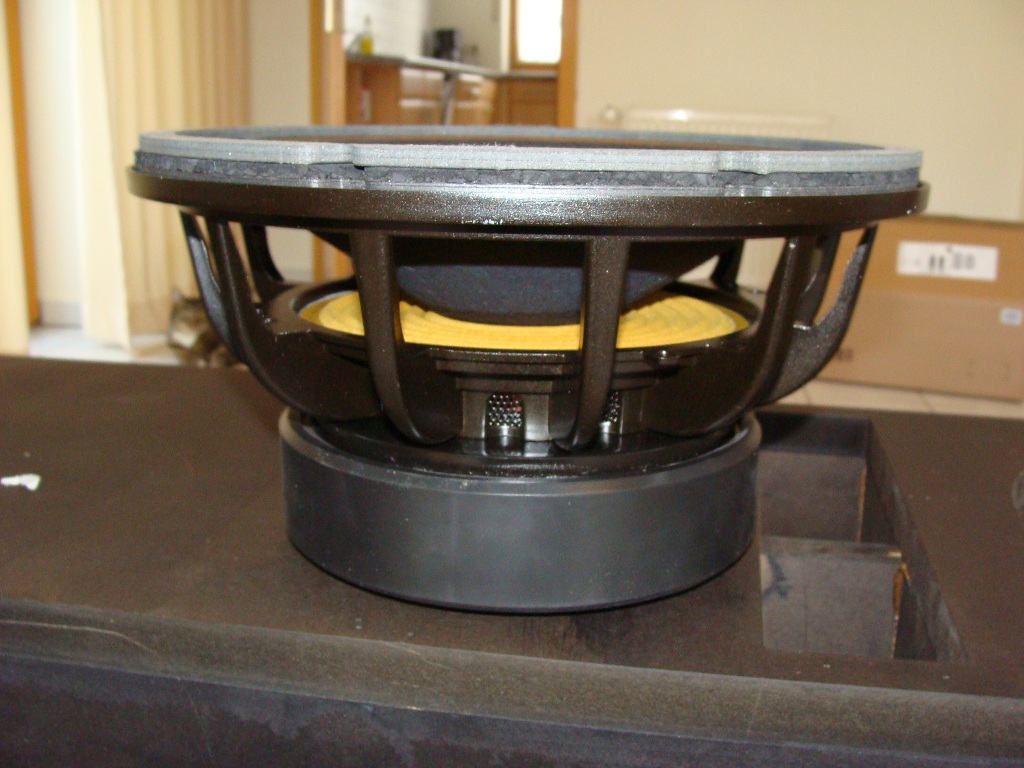

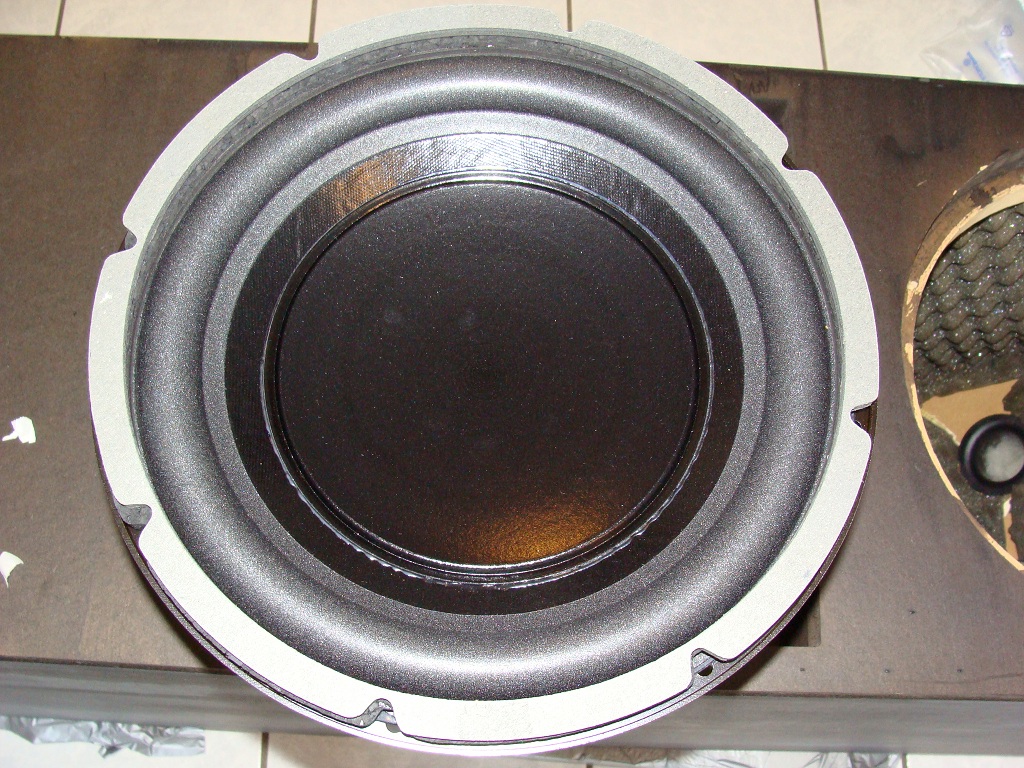

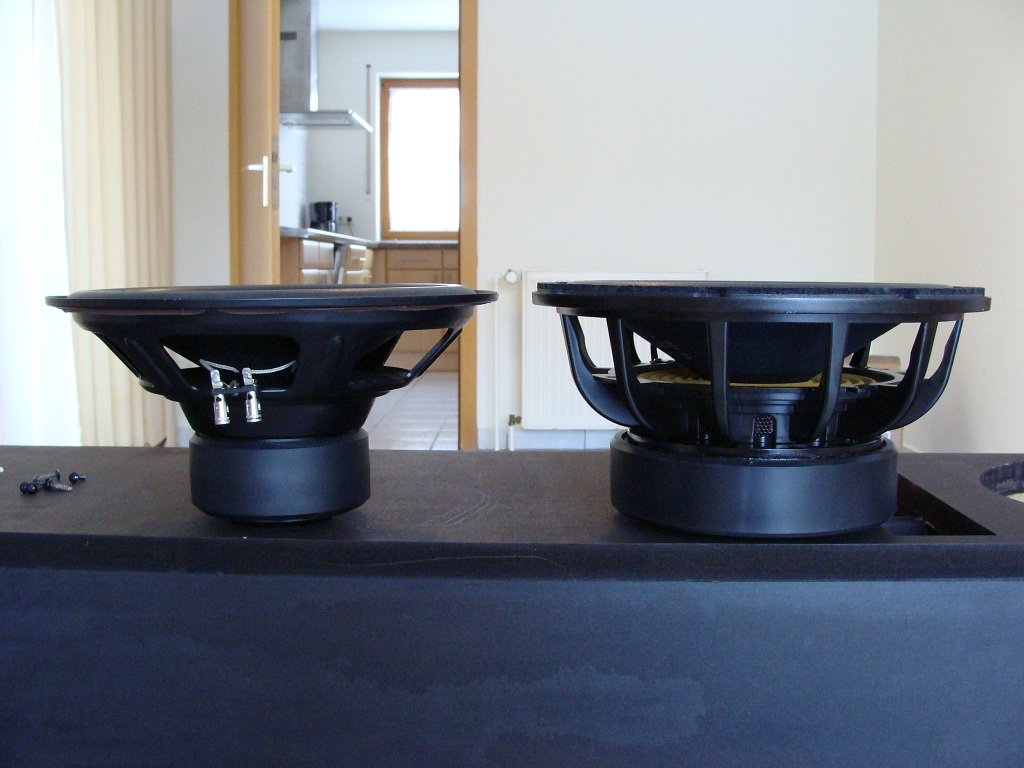

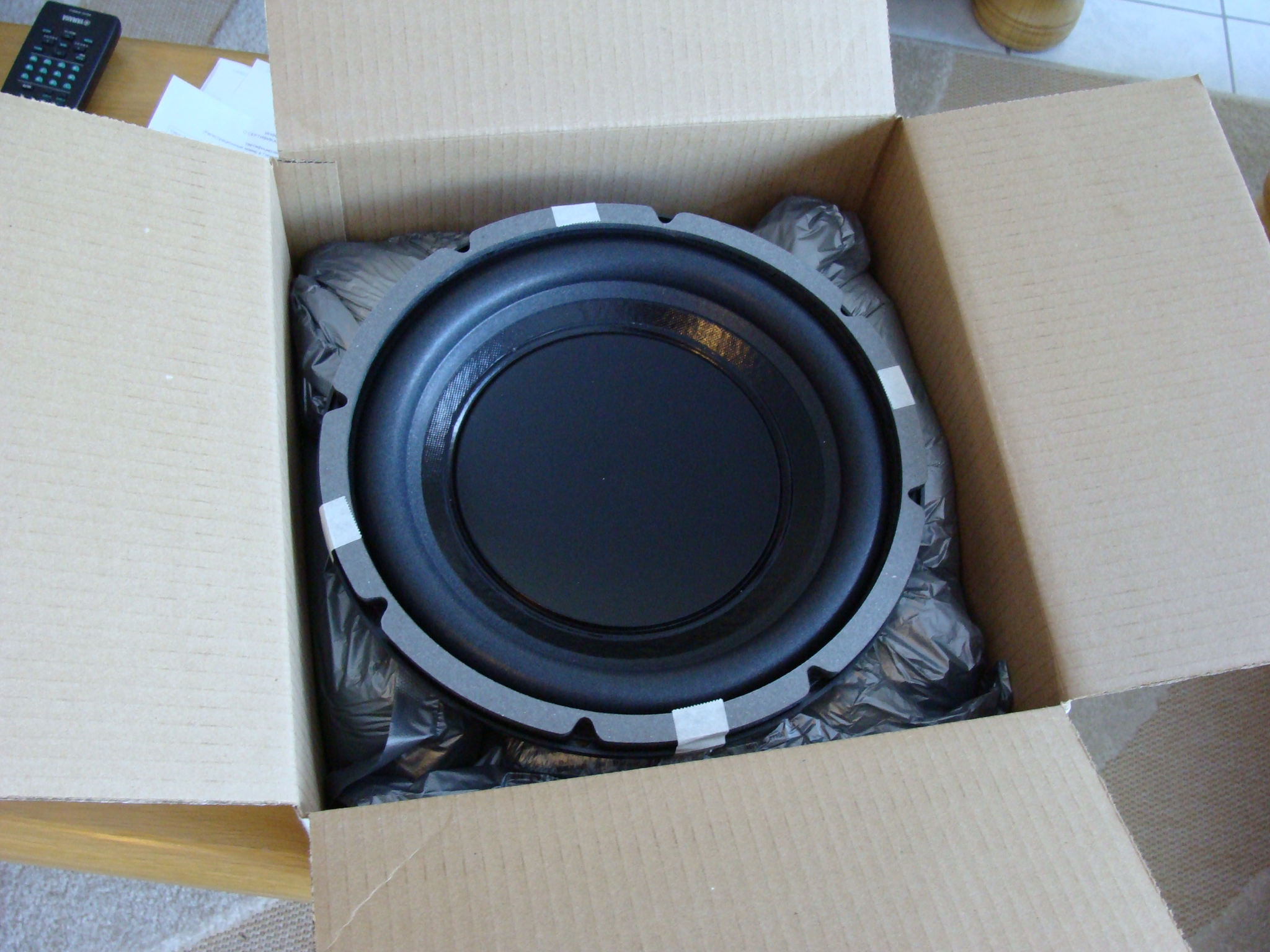

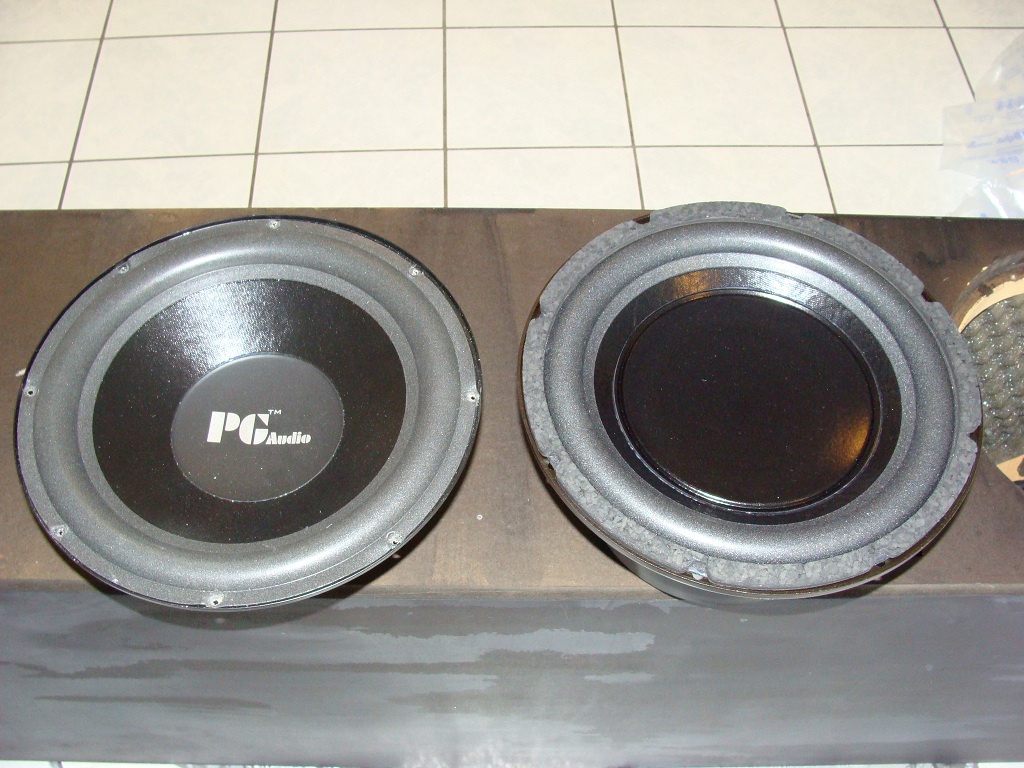

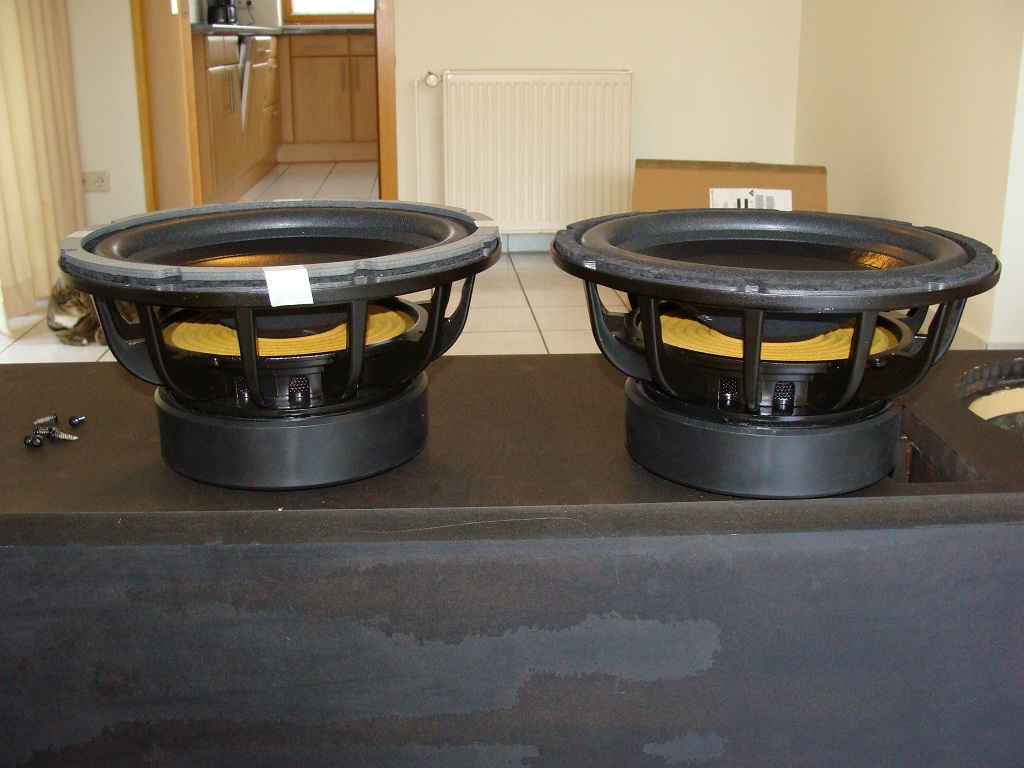

Dit vraagstuk is inmiddels opgelost :

[Olaf Analogue]

@ bas focal m180

De eindversterker is een Yamaha mx70 voor de subs, de gewone versterker is een Yamaha RX 797.

[Wowly]

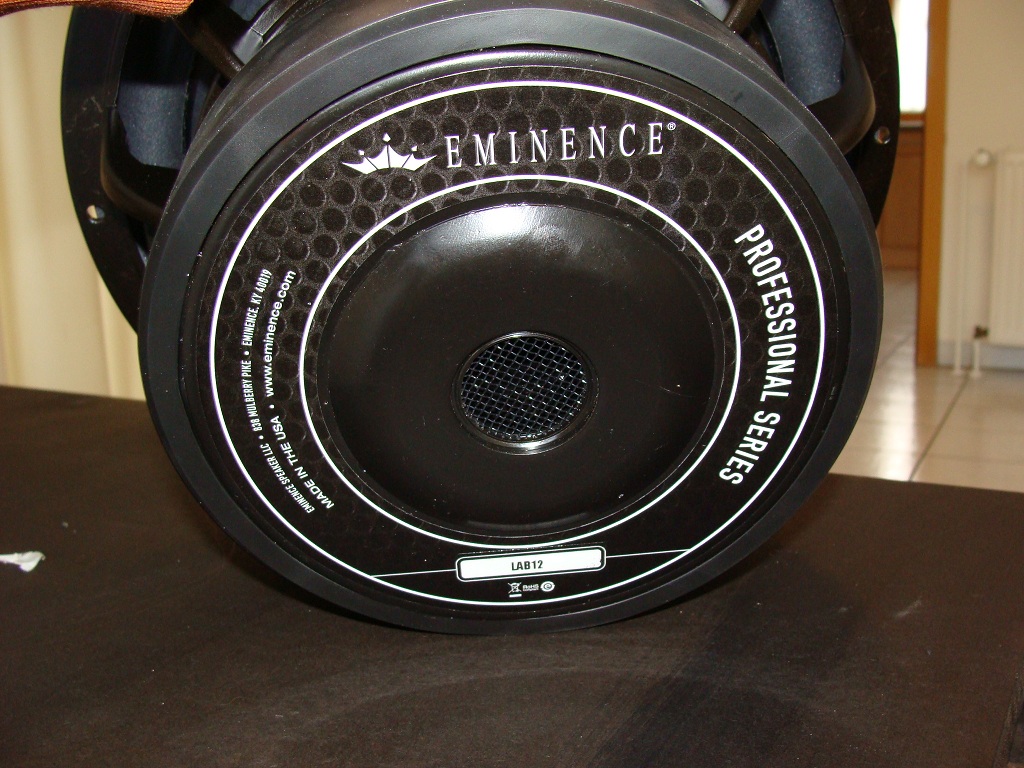

Blijft een bijzonder ding, die eminence lab 12. Moet je eens googlen......

[Olaf Analogue]

Dat heb ik uiteraard gedaan alvorens ze aan te kopen, welke eigenschap maakt ze voor jouw zo bijzonder?
Dit vraag ik puur uit belangstelling daar jij zelf ook een zyklop hebt staan.
