Ben op zoek naar een onderdeel!

[xander79]

Beste mensen,

Ik ben bezig met het maken van een printplaat!
Maar nu, ik heb een onderdeel nodig die ik op de printplaat moet monteren.
Die gekoppeld word aan de condensatoren en weerstanden, vanuit de gezochte onderdeel
verder kan gaan met kabel naar de rest van de versterker.

Hoe heet zo'n ding! (lekker duidelijk )

Xander

[pvanlingen]

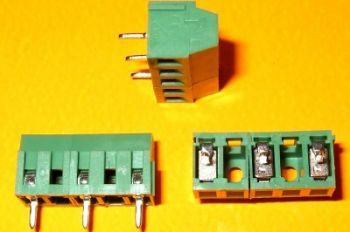

Zo iets?

http://www.dickbest.nl/webshop/index.ph ... uctId=2340

[xander79]

Zo iets?

http://www.dickbest.nl/webshop/index.ph ... uctId=2340

Dat zijn ze!!!!

Thanks!!!!!!!

Xander.

[mischa72]

Als je open staat voor verbetering, zijn er andere alternatieven.

De mensen die mij kennen, weten waar ik het over heb .

Groeten,
Mischa

[ray5150]

Ik ben bezig met het maken van een printplaat!

Leg eens uit? gaatjesprint of zelf fotogevoelig belichten en etsen? of de strijkboutmethode?

[xander79]

Als je open staat voor verbetering, zijn er andere alternatieven.

De mensen die mij kennen, weten waar ik het over heb .

Groeten,
Mischa

Ik sta altijd open voor alternatieven en zeker verbeteringen !!

Wat ga ik doen, Printplaat met 1 gat per eiland;
zie linkje, http://www.display.nl/Print-en-etsmater ... 47116.html

Deze ga ik gebruiken voor de voeding van de gloei van de 2x 6SL7's.
Hierop komt dus de Silicium-brug gelijkrichter B40c5000, IC 78S05 2A 5V Spanningsregelaar, 2x Siliciumdiode 1N4005 600V 1A en de
2x condensatoren 10000uf/16V.

Groeten,
Xander.

[Miniwatt]

Wat ga je maken dan?

[ray5150]

Ha, dat is al een stuk duidelijker.
Maar wat ik me nu afvraag is waarom je voor een 78s05 hebt gekozen?
De 6SL7 (en nog heel veel andere buizen) hebben 6,3 volt nodig om optimaal te werken, er is wel een ondergrens maar dat zal zo rond de 6,0 Volt liggen, denk ik.
Ik heb zelf voor een aantal buizenschakeling gebruikt gemaakt van een 317 regelbare stabilisator in combinatie met een meerslagen potmeter.
Zo kan ik nauwkeurig de spanning afregelen op 6,3 Volt.

[xander79]

Wat ga je maken dan?

De voedingsgedeelte van de gloei van de 2 6SL7's.

Ha, dat is al een stuk duidelijker.
Maar wat ik me nu afvraag is waarom je voor een 78s05 hebt gekozen?
De 6SL7 (en nog heel veel andere buizen) hebben 6,3 volt nodig om optimaal te werken, er is wel een ondergrens maar dat zal zo rond de 6,0 Volt liggen, denk ik.
Ik heb zelf voor een aantal buizenschakeling gebruikt gemaakt van een 317 regelbare stabilisator in combinatie met een meerslagen potmeter.
Zo kan ik nauwkeurig de spanning afregelen op 6,3 Volt.

Ik gebruik de 78s05 omdat dit mij is verteld door Rob van DHTRob.nl.

Als jij mij kan en wil helpen met het verbeteren van het voedingsgedeelte van de gloei van de 2 6SL7's!
Heel graag!

Hier is voor de zekerheid nog even de schema van de versterker die ik maak!
http://www.dhtrob.com/schemas/afbeeldingen/2a3se.gif

Het gaat over de onderste gedeelte van de schema.

[ray5150]

Mja, die truuk ken ik wel, die twee diodes gebruik je dan om de GND van de 7805 met 1.4 Volt te "liften" zodat op de uitgang ongeveer 6,4 Volt zal komen.

Ik heb hier een schematje van zoals ik het heb gedaan:

Het origineel is afkomstig uit een elektuur boek.
Ik zal het een beetje uitleggen, Q1, R1 en C3 zorgen ervoor dat de spanning langzaam (5 seconden) opkomt. dit schijn beter voor de levensduur van de buizen te zijn.
D1 is een beveiliging die voorkomt dat C2 zich over het IC zal ontladen als de gloeidraad defekt raakt of niet aangesloten is.
D2 is een ompool beveiliging die op zich niet echt nodig is, maar voor die 2 cent haal ik hem niet weg....
Van belang is ook om een niet te zware trafo te nemen. 8-9 Volt AC is genoeg, anders heb je een groot koelbok nodig om de restwarmte weg te stoken. wel op de juiste stroom letten...
wat wel problematisch zou kunnen zijn is dat de 317 maximaal 1.5 ampere kan uitsturen. omdat 2 stuks van die buizen samen 1,2 a trekken kan dit voor sommigen niet prettig aanvoelen.
Dan kun je ook kiezen voor een LM338. Ik gebruik deze schakeling met 2 stuks 6SN7 en het geeft geen problemen.

[ray5150]

Paar dingetjes nog:
Een 317 heeft een andere pinbezetting dan een 78XX, hier de datasheet:

lm317k.pdf

(104.84 KiB) 43 keer gedownload

Wat ook belangrijk is dat je de printbanen waar de grote stromen doorheen lopen goed stevig soldeert met een stukje massief draad.
Gestript telefoondraad is hier uitstekend geschikt voor.

[xander79]

Heb je toevallig een plaatje hoe dt eruit ziet in de versterker?

Is zilverdraad ook goed voor printbanen?
Ik heb namelijk o,8mm zilverdraad.

[ray5150]

Uhm plaatje, zoiets bedoel je?

(linker gedeelte.)
Dat komt uit dit topic.

Verzilverd koperdraad kan je ook gebruiken, is wel wat overdreven, en ook een beetje zonde, maar als je er genoeg van hebt maakt het niet uit.

[xander79]

Kijk, dat bedoelde ik .

Ik heb ongeveer 3m zilverdraad van 0,8mm liggen.
Maar heb ook nog een bosje telefoondraad liggen .

Dat krijg je ervan als je alles bewaard!

Is dat een koellichaam die je gebruikt hebt bij de spanningsregelaar?
Word de spanningsregelaar heel erg heet? Zoja dan moet ik even gaan zoeken naar een koellichaam.

Wat is de rastermaat 2,54mm of 5mm?

[ray5150]

Ja, een koellichaam is zeker nodig.
Stel, je hebt een trafo die 9 VAC afgeeft. gelijkgericht en afgevlakt geeft dat ongeveer 13 VDC.
de spanningsregelaar staat ingesteld op een afgifte van 6.3 Volt. dus moet de regelaar ongeveer 6-7 Volt wegwerken in de vorm van warmte.
bij een stroomverbruik van 1.2 Ampere zal dit uitkomen op ongeveer 8 Watt wat hij moet wegstoken.
Een koelichaam is dus geen overbodige luxe, anders zal de 317 al binnen de minuut naar de eeuwige halfgeleidervelden vertrekken.
Daarom is het ook zaak om de trafo met een zo laag mogelijke spanning te kiezen, echter een 317 heeft een minimum verschil van 3 Volt nodig tussen de in-en-uitgang.

[xander79]

Ik zie dat je de spanningsregelaar heb bevestigd op de koellichaam.
Heb je tussen de regelaar en de koellichaam een soort van koelpasta gebruikt?

Want ik zie iets wan een witte substantie!
Heb je toevallig een mooi adresje waar ik die koellichaam kan bestellen?

*Edit
Koelelement gevonden bij display.nl

[Miniwatt]

Wat ga je maken dan?

De voedingsgedeelte van de gloei van de 2 6SL7's.

Ja zover was ik al

Als jij mij kan en wil helpen met het verbeteren van het voedingsgedeelte van de gloei van de 2 6SL7's!
Heel graag!

Hier is voor de zekerheid nog even de schema van de versterker die ik maak!
http://www.dhtrob.com/schemas/afbeeldingen/2a3se.gif

Het gaat over de onderste gedeelte van de schema.

Aha, een 2A3-versterker, dàt wilde ik weten
Zou ik gewoon lekker bouwen zoals het er staat, helemaal niks mis mee, Rob knows his stuff.

[ray5150]

Zou ik gewoon lekker bouwen zoals het er staat, helemaal niks mis mee, Rob knows his stuff.

Jij sloopt ook de behuizingen van je elko's?
http://www.dhtrob.com/projecten/elna1.shtml
kom op nou zeg.

[Marp]

Jij sloopt ook de behuizingen van je elko's?
http://www.dhtrob.com/projecten/elna1.shtml
kom op nou zeg.

Maar geef toe: een afschermend en brandveilig omhulsel vervangen door hardhout, wat bovendien niet gelijk bol staat bij een beetje verrot binnenwerk, kan best wat spanning aan de beleving toevoegen.

[xander79]

Dat het slim is om de jasjes van je elco's te veranderen.......weet ik niet.
Het lijkt mij dat die zijn zoals ze zijn en dat je er voor de rest moet afblijven.
Maar dat is mijn mening!

Dat het er gaaf uitziet moet ik dan weer wel toegeven, maar dan veiligheid boven alles!

Maar dat neemt niet weg dat hij mij heel erg goed helpt en mij tot nu toe niet in de steek heeft gelaten als het om advies gaat!
Dat doe ik vaak!

En op zijn site geeft hij duidelijk aan dat het veranderen van je elco's op eigen risico is.
Wat niet in het DIY buizenvertserkerwereld! 1 klein foutje en je ligt 6m diep!

Nu weer on-topic;
Ik heb de spullen besteld en kan het vrijdag ophalen bij display.nl, het enige probleem is dat mijn soldeerstift niet op voorraad was.
Maar die krijg ik een week later opgestuurd! Dan kan ik eindelijk beginnen met een paar onderdelen van de versterker!
Begin bij de gloei van de 6SL7's.

Zodra ik begonnen ben laat ik wel een paar foto's zien!
