Heb een 300B project in gedachten en graag de meningen erover.
De bedoeling is 2 x 300B buizen parallel te schakelen aan de uitgang .Heb een uitgangstranfo van 1.3kohm en 8 ohm aan de klemmen .Voedingstransfo van 2 x 360 v,70 v, 6.3 v en 3 x 5 volt .Alles wel twee keer mits ik er monoblokken wil van maken .
Graag eventuele aanpassingen ,idee's of beter bouwbeschrijvingen altijd welkom.

[BertDB]

ja verdorie, daar moest ik nog altijd is naar zien!
in elk geval is het beter om het hier op het forum te posten, krijg je wat meer input ook

[RobertD]

Ziet er luxe uit. Een 2A3 als driver voor de 300B's, dat heb ik weleens meer gelezen. Erg leuk, ben benieuwd hoe dat gaat klinken.

Vanaf die 2A3 kun je volstaan met een enkele koppelcondensator naar de eindbuizen. De weerstand naar massa hoeft er ook maar één te zijn. Wel de stopweerstanden apart houden.
Scheelt je in elk geval een koppel condensator, dit project lijkt me kostbaar genoeg.

[AatV]

1 condensator na de 2A3 zal niet gaan. De stromen door de 300B's zal je waarschijnlijk gelijk willen hebben (te meten door de spanningsval over de 10 Ohm weerstanden). De NRS zaL dus instelbaar moeten zijn -> dus 2 C's.

Heb niet gekeken naar de instelling van de 2A3 buis, maar de 6SN7 heeft baat bij een wat hogere anode weerstand. De vervorming neemt dan af. Ook zal bij dit schema zonder overall tegenkoppeling de versterking hoog genoeg zijn om de elco parallel aan de kathode weerstand van 3k3 te laten vervallen.

Ik weet niet of je dit schema zelf gemaakt hebt of niet, maar ik zou nog wat schuiven met "loadlines" van de 6SN7 en de 2A3om het optimale instelpunt te vinden.

succes en groeten
AatV

[RobertD]

Met fixed bias gaat dat inderdaad niet, met één condensator. Ik ben een maand met andere dingen bezig geweest (vakantie en verhuizing ) dus ik moet weer even inslingeren )

[audiomanics]

Ik neem aan dat je wel iedere buis van zijn eigen gloeidraadwikkeling voorziet? (anders krijg je de zaak nooit bromvrij geregeld...)

Kees

[edje]

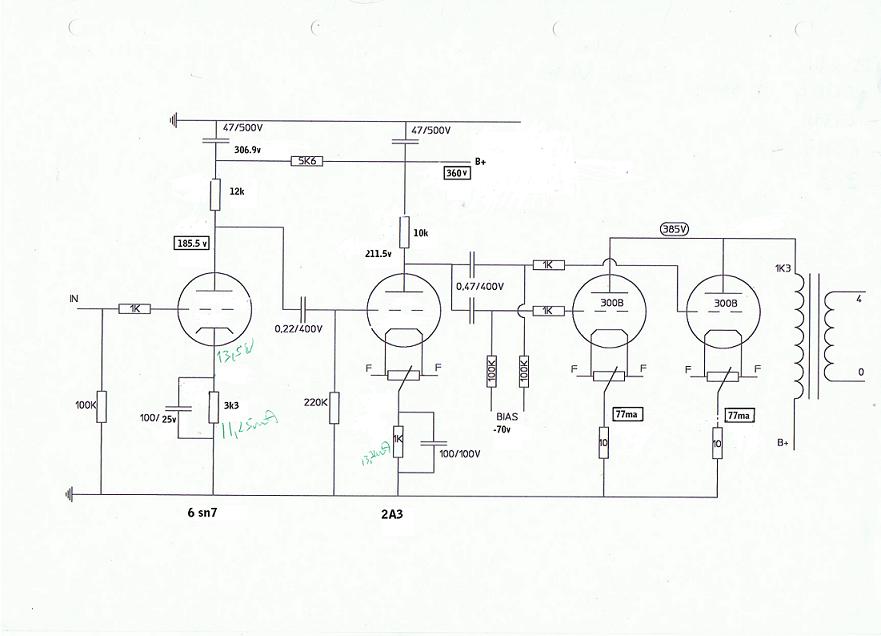

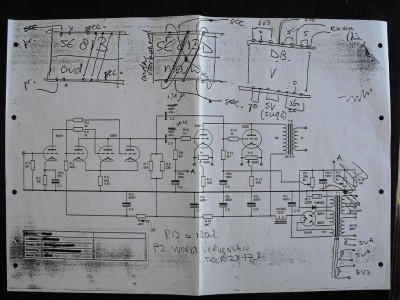

Dit is het schema waarmee de versterker is gebouwd .Eventueel ook een optie ,gewoon nabouwen ,zolang het resultaat maar goed is .
Een aanrader of zitten er nog verbeteringen in ?
Eventeel bouwoptie : Big C van triode dick ? Voorstanders of tegenstanders ?

[RobertD]

Ik heb de 300BXLS nog nooit gehoord, dus kan er niet veel over zeggen.

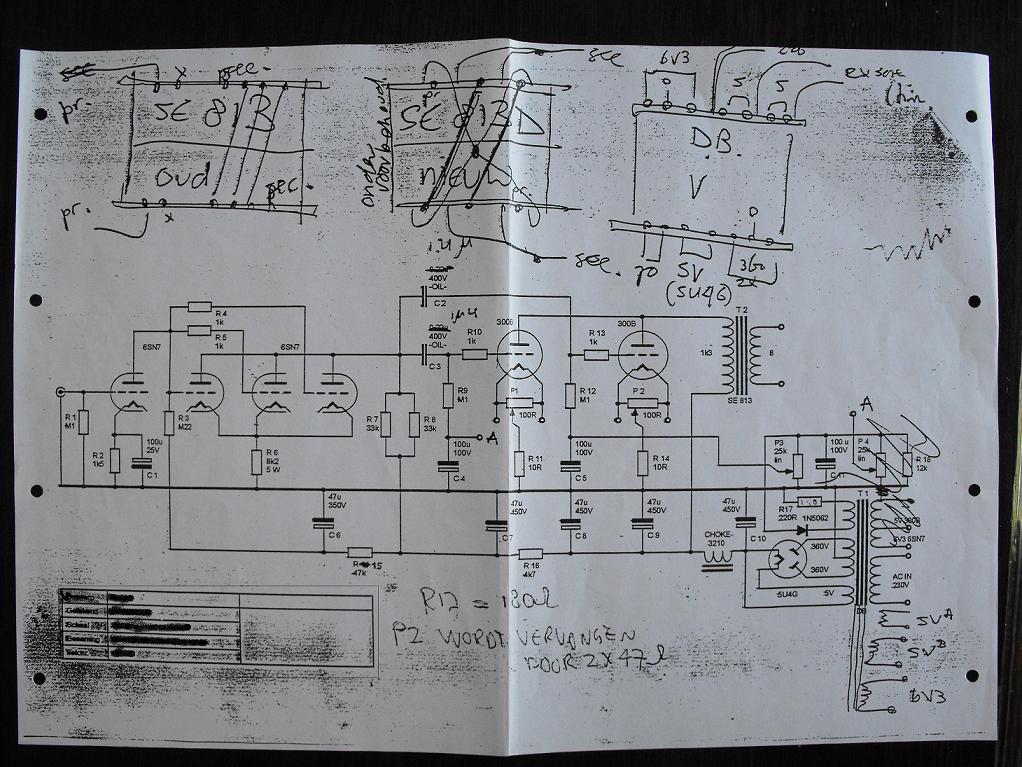

In het schema zie ik aan de ingang een triodesectie van een 6SN7 en daarna maarliefst drie triodesecties van 6SN7 in parallel bedrijf om de twee eindpitten aan te sturen. Als je de verhalen op de site van triodedick mag geloven, dan is het gebruik van een mu-stage wel een betere stroomleverancier.
Wat ik vreemd vind in jouw schema is dat van de drie parallelle triodes er maar twee met een stopweerstand zijn uitgerust. Ik zou in serie met het rooster van de andere triodes ook een weerstand van 1k5 zetten om oscillatieproblemen te voorkomen.

[Miniwatt]

3x 6sn7 parallel vind ik ook nogal veel.. Die zouden dan ook goed gematcht moeten zijn lijkt mij. Een mu-stage lijkt me ook beter.

[disco]

Of een IS-trafootje...

[595ss]

300B xls, toevallig heeft John net een nieuw setje gemaakt...

http://www.johneekels.nl/websitepagina/cno-project.html

[kupfer_m]

300B xls, toevallig heeft John net een nieuw setje gemaakt...

http://www.johneekels.nl/websitepagina/cno-project.html

John maakt toch weer prachtige dingen!!!

[595ss]

..alleen die blauwe lampjes....

[edje]

Als je het mij vraagt zijn de techneuten allemaal nog op vacantie.
Heb nog geen enkel bruikbaar voorstel of ontwerp binnen . Zelf ben ik een leek vandaar mijn oproep .
Dacht aan mustage te schakelen maar zit dat met een hogere mustage spanning dan de eindbuizen ...

[kupfer_m]

3x 6sn7 parallel vind ik ook nogal veel.. Die zouden dan ook goed gematcht moeten zijn lijkt mij. Een mu-stage lijkt me ook beter.

Of je kan een triode geschakelde el84, 12gn7 of D3a als driver gebruiken ipv 3 parallel geschakelde 6sn7-secties.
Een 5687 of ecc99 is ook een flinke stroomleverancier.
Of zoals Miniwatt zegt: een 6sl7 (of 12at7/ecc81) mu-stage met 12gn7 of D3a als top.
