Discrete Microfoon Amplifier

[Bart0l0meus]

Hallo,

Op dit moment ben ik bezig met het ontwerpen van een discrete microfoon voorversterker.
Zoals de topic titel al aangeeft moet hij compleet discreet gebouwd worden.
De specs die worden gesteld zijn:
2mV differentieel input
1V Single output
Zin = 600Ohm
Zout < 1K
Gain = 500x
THD < -100dB
PSRR > 40dB

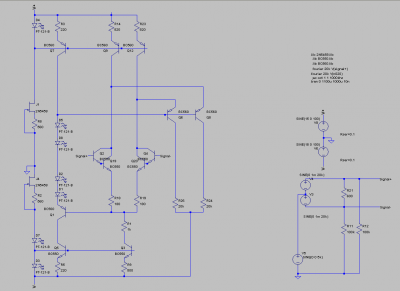

De differentiële ingangstrap heb ik gebouwd met een gevouwen cascode schakeling.
Echter hangen R26 en R24 direct aan de V- wat dus niet zo`n goede PSSR oplevert.
Hoe zou ik verder kunnen gaan? Door R26 of R24 te vervangen door een stroomspiegel?

[b_force]

Waarom niet gewoon een paar mooie opampjes?

[Bart0l0meus]

Omdat het de opdracht is om hem discreet te bouwen!
Een microfoon voorversterker bouwen met opamps kan elke gek, maar daar leer je ook weinig van!

[Pjotr]

Idd macrameeën met transistoren is veel leuker. Waarom is de ingang eigenlijk een darlington?

[Bart0l0meus]

Idd macrameeën met transistoren is veel leuker. Waarom is de ingang eigenlijk een darlington?

Om de ingansimpedantie te verhogen. Ik heb alleen nog niet gekeken of dit überhaupt wel mogelijk is omdat deze transistor liefst toch gematcht moeten zijn.
Ik ben daarom ook op zoek naar een LM394 of een iets goedkoper alternatief.
Voor de distorsie maakt de darlington in iedergeval niet uit.

[Rudy]

Niet verkeerd opnemen, maar zoek eerst eens hoe een opampschakeling werkt en begin dan stillaan na te denken om deze naar discrete componenten om te zetten.

Er missen wat basisdingen ( niet de minste .. feedback )

mvg Rudy

[b_force]

Idd macrameeën met transistoren is veel leuker.

Idd, zeker om je reken skills te oefenen

[Bart0l0meus]

Niet verkeerd opnemen, maar zoek eerst eens hoe een opampschakeling werkt en begin dan stillaan na te denken om deze naar discrete componenten om te zetten.

Er missen wat basisdingen ( niet de minste .. feedback )

mvg Rudy

zoals ik in de eerste post al aangaf gaat het hier om een niet-comleet design en alleen een basis ontwerp, de eintrap en feedback missen nog in het ontwerp!

[Bart0l0meus]

Ik ben weer flink bezig geweest met ontwerpen.

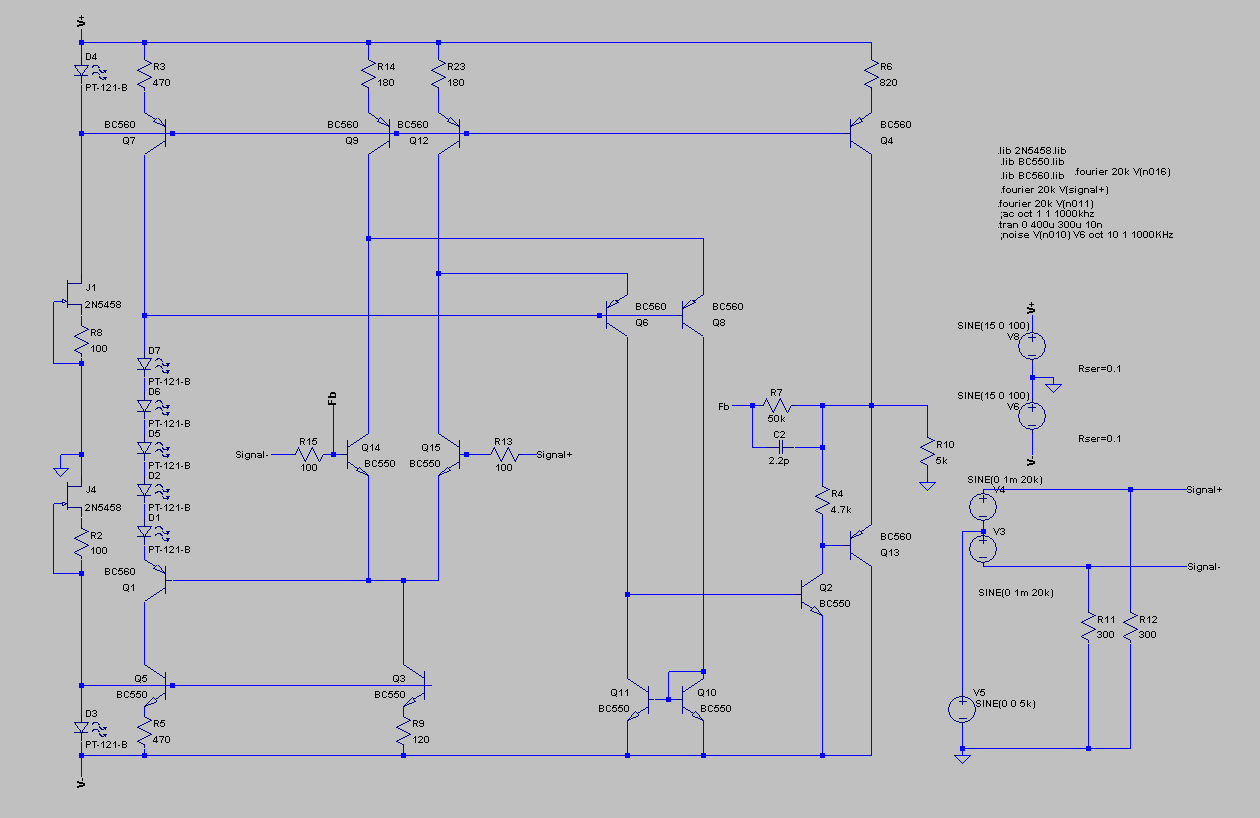

De schakeling ziet er nu als volgt uit. De vervorming ligt nu op -100dB maar die moet nog lager kunnen.
Ik kan echter niet meer bepalen hoe ik hem kan verlagen, hebben jullie een idee?
