low budget versterker bouwen

[deadly-syndrome]

beste forum leden, ik zit al een tijd met een idee in mijn hoofd om zelf een versterker te bouwen, maar omdat ik nog niet zo ervaren ben hiermee heb ik wel hulp nodig, dit word dus meer een oefenproject voor mij, ik heb dus echt geen besef van waar ik zou moeten beginnen, en wat een redelijk versterker idee is voor een budget van ongeveer 200 euro.. heeft er iemand goede tips voor mij, of mischien een topic van een andere low-budget versterker?
alvast bedankt

[b_force]

Wat voor eisen moet de versterker hebben?

[v-bro]

Ik vind het altijd zo zonde van de moeite om met goedkope onderdelen iets zelf te gaan bouwen, heb je al die moeite gedaan voor iets wat misschien maar kort mee gaat en slecht presteert.

Niet dat het onmogelijk is wat je vraagt, maar zeker als het een geïntegreerde versterker moet worden zal het knap lastig zijn om iets fatsoenlijks voor dat geld te bouwen. Kun je beter een 2e handsje kopen misschien....

[MrCaBLeGuY]

voor de leuk is het leuk, maar ik heb heb onlangs voor 150 euro een Denon PMA-860 gekocht en kan me slecht voorstellen dat ik iets beters kan maken voor 200 euro aan losse nieuwe onderdelen.

[ray5150]

Ik zou zeggen: zorg eerst een beetje voor wat materialen kennis, weerstanden, transistoren, condensatoren.
er is ook zo'n geel / zwart boek, "elecronica voor dummie's" te krijgen bij de wat grotere boekhandel. elektuur heeft ook wat boekjes met basiskennis.
beetje gereedschap verzamelen, soldeerboutje, schroevendraaiers, tangetjes, vijltjes, dat werk...
voor je eerste echte projectje is een bouwdoosje van Velleman een aanrader.
http://www.velleman.eu/distributor/prod ... ?id=342512 mooie printen, duidelijke uitleg, goede prijs.
Ze hebben versterkers van 5 euro tot 500 euro, van eenvoudig tot moeilijk.

Hier staat ook wat basiskennis:
http://www.circuitsonline.net/artikelen/

[v-bro]

Ik zou zeggen: zorg eerst een beetje voor wat materialen kennis, weerstanden, transistoren, condensatoren.
er is ook zo'n geel / zwart boek, "elecronica voor dummie's" te krijgen bij de wat grotere boekhandel. elektuur heeft ook wat boekjes met basiskennis.
beetje gereedschap verzamelen, soldeerboutje, schroevendraaiers, tangetjes, vijltjes, dat werk...
voor je eerste echte projectje is een bouwdoosje van Velleman een aanrader.

Daar gaat de TS al ver over z'n budget heen!

Goed advies voor iemand die er zoals velen hier een hobby van willen maken, maar de TS lijkt vooralsnog meer op zoek naar een versterker voor weinig....

[ray5150]

Daar gaat de TS al ver over z'n budget heen!

Hoe kom je daar nu bij? zo'n boek kost een tientje of twee, drie. Hij hoeft niet gelijk een Weller WTCP-S te kopen en CK tangen.
voor een tientje of 4,5 heb je al aardig wat gereedschap. blijft er nog meer dan 100 euro over voor een bouwdoos.

[rickvdvalk]

Als je gewoon een keer een versterker wilt bouwen is een gainclone een mooi begin. Zwerven bergen bouwbechrijvingen van rond op het internet. Onder andere hier.

[SuperR]

Men neme;

LM4780 dual mono set @ 100 dollar (audiosector.com)
2 ringkernen 2*30V 120VA @ 10 euro/stuk (baco-army-goods.nl)
Alps volume potmeter @ 15 euro (conrad.nl)
Inputselector @ 5 euro (conrad.nl)
Netentree met schakelaar en zekering @ 3 euro (conrad.nl)
4 setjes RCA/Cinch/Tulp ingangen @ 10 euro (dickbest.nl)
Luidsprekeruitgang XLR @ 5 euro (dickbest.nl)
Afstandhoudertjes en klein divers spul @ 20 euro (dickbest.nl)
Mooie behuizing met koelribben @ 110 euro (modushop.biz)

+/- 260 euro.

Soldeerboutje, soldeer, litze etc kan zo karig/mooi als je zelf wilt.

[SuperR]

Of de goedkope(re) manier;

LM4780 dual mono set @ 100 dollar (audiosector.com)
2 ringkernen 2*30V 120VA @ 10 euro/stuk (baco-army-goods.nl)
Volume potmeter @ 4 euro (conrad.nl)
Inputselector @ 3 euro (conrad.nl)
Netentree met schakelaar en zekering @ 3 euro (conrad.nl)
4 setjes RCA/Cinch/Tulp ingangen @ 10 euro (dickbest.nl)
Luidsprekeruitgang XLR @ 5 euro (dickbest.nl)
Afstandhoudertjes en klein divers spul @ 20 euro (dickbest.nl)
Twee losse behuizing met "koelribben" @ 20 euro/stuk (conrad.nl)

+/- 180 euro.

[SuperR]

Of de "goedkoopste" manier;

TK2050 board @ 45 dollar (sure electronics op ebay.com)
Schakelende voeding @ 40 dollar (sure electronics op ebay.com)
Volume potmeter @ 4 euro (conrad.nl)
Inputselector @ 3 euro (conrad.nl)
Netentree met schakelaar en zekering @ 3 euro (conrad.nl)
4 setjes RCA/Cinch/Tulp ingangen @ 10 euro (dickbest.nl)
Luidsprekeruitgang XLR @ 5 euro (dickbest.nl)
Afstandhoudertjes en klein divers spul @ 20 euro (dickbest.nl)
Eén "lelijke" behuizing @ 20 euro/stuk (conrad.nl)

+/- 130 euro.

[Pcdg]

Binnen het budget bouw je zelfs een buizenversterker (met een beetje moeite).

Voor mijn project http://www.zelfbouwaudio.nl/forum/viewt ... f=7&t=9399 ben ik waarschijnlijk net onder de 200 euro gebleven. Een opsomming:

Trafoset Indel Polen EUR. 97
Buizenset 4 x 6P14P-EV, twee keer 5963 (Wim de Rotte) EUR. 40
koppelcondensatoren 0,1 uf, 1,6kv (Radio Twenthe) EUR. 4
Weerstanden elco's, klein grut (Conrad) EUR. 30
Behuizing gebruikte Pioneer versterker EUR. 10
Diversen (schatting) EUR. 15
TOTAAL EUR. 196

mvg, Paul

[SuperR]

Ik denk juist dat chipamps per uitstek geschikt zijn als startproject.
Legio plaatsen waar PCB's gekocht kunnen worden. (ebay/audiosector etc.)
"Iedereen" heeft zo'n ding wel eens in elkaar geflanst en kan de TS helpen. (google maar eens op lm3875,lm3886 etc.)
Klinkt leuk. (met een handje vol componenten en een chip van een tientje kun je een hoop lol hebben)

[deadly-syndrome]

gereedschap zat hier.. mijn vader heeft een bouwbedrijf, en er liggen genoeg soldeerbouten, tangetjes etc..

[ray5150]

gereedschap zat hier.. mijn vader heeft een bouwbedrijf, en er liggen genoeg soldeerbouten, tangetjes etc..

Ja, okee. maar wat kun je en wat weet je? een versterker draait op elektriciteit en het is zeer aanemelijk dat je met netspanning gaat werken.
wat ga je doen met de aangegeven suggesties? we hebben wel wat meer input nodig van jouw kant.

[b_force]

Ik heb ook nog geen antwoord gekregen op mijn vraag

Wat is nu precies je doel en welke eisen etc moet het allemaal hebben.
Ik kan wel 10 pagina's vullen met dingen die je kunt bouwen, maar dan zie je ook door de bomen het bos niet meer.

[deadly-syndrome]

ik heb wel wat leuke dingetjes gevonden bij velleman, maar ik zou zo echt geen prijs weten: http://www.velleman.eu/distributor/prod ... /?id=19149 dit lijkt me wel een mooi ding, alleen valt denk ik toch zeker buiten mijn budget.. http://www.velleman.eu/distributor/prod ... ?id=352784 dat lijkt me ook wel mooi http://www.velleman.eu/distributor/prod ... ?id=352782 deze past denk ik het best in mijn budget http://www.velleman.eu/distributor/prod ... ?id=380100 als alle overige dingen afvallen, lijkt dit me nog wel grappig om een keer te doen

[ray5150]

De prijzen:
http://www.okaphone.com/artikelen.asp?groep=96
(dat had je zelf ook gevonden als je de termen "velleman"en "prijzen" en eventueel het typenummer in google had gegooid.... )

Die buizenbak ligt tegen de 1000 euro....

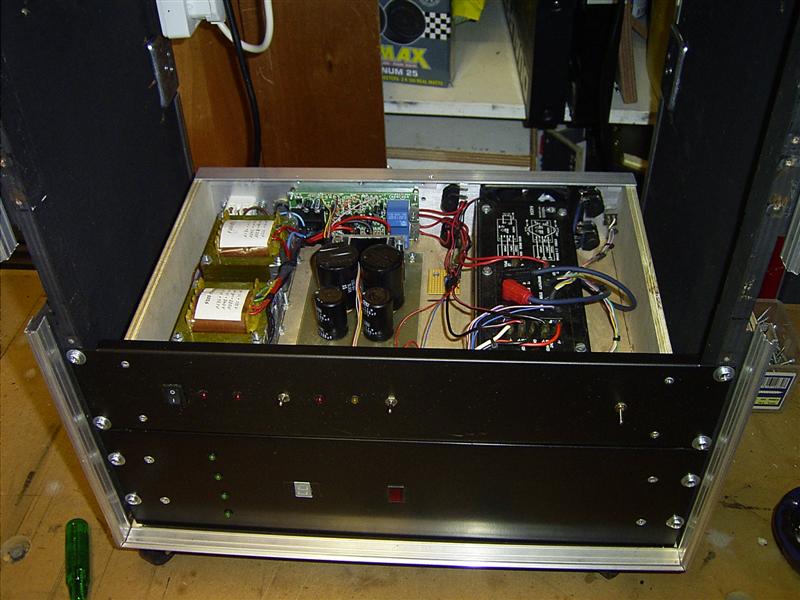

De 4004B (200 watt) heb ik zelf ook gebouwd, 15 jaar geleden.
De 4005 (400 watt) is de dubbele versie hiervan met extra eindtransistoren .
De MP3 speler ben ik van de zomer van plan te gaan bouwen.
Hou er in je budget rekening mee dat je ook nog een tranformator, connectoren, montagemateriaal, en een behuizing nodig hebt.

[SuperR]

"maar omdat ik niet zo ervaren ben" gaat niet echt samen met een mp3-speler van Velleman met een skill level van 5. Ik zou serieus kijken naar een chipamp als startproject juist vanwege de eenvoud. http://www.audiosector.com/lm4780.shtml

[deadly-syndrome]

http://www.okaphone.com/artikel.asp?id=286 dit lijkt me wel een mooi project, en zeker voor 70 euro, ik denk dat ik dit als een rustig zomer project ga zien.. gewoon af en toe wat er aan doen, en omdat dit maar 70 euro kost, kan ik er nog wel een mooie behuizing voor bouwen

[drikus]

Ziet er inderdaad leuk uit als eindversterker project.

Als ik goed heb gekeken komen er nog wel de onderdelen van de voeding, behuizing en aansluitmaterialen bij. Ik neem aan dat je een voorversterker hebt of een bron met volumeregeling wil gebruiken.

Wat je ook zou kunnen overwegen is om bijvoorbeeld dit project te bouwen.
http://sound.westhost.com/project72.htm Bij dit project wordt uitstekende informatie geleverd over de aanpak en de werking. En mocht er iets niet werken dan heeft de zelfde site een forum, maar ook op dit forum zijn er genoeg mensen die je kunnen helpen.

Deze (dure) versterker heeft de zelfde topologie:
http://www.sakurasystems.com/products/shigaamp.html
Ik heb deze een paar jaar geleden op JM-Reynaud speakers gehoord en dat klonk erg goed.

De onderdelen voor project 72 zijn niet al te duur. De voeding (transformator en elcos) en de behuizing zijn vaak het duurst.
Om de kosten laag te houden zou je kunnen kijken naar hergebruik van goedkope tweede hands artikelen voor de behuizing. Als je een beetje handig bent kun je daar vervolgens een mooie behuizing van maken.

[Henkjan]

al naar de setjes van http://www.41hz.com gekeken?

[meiborg]

Ik wou het net zeggen Henkjan, de amp4 is stereo geloof ik zonder een enkel smd component, daar kan je je flink op uitleven!

Mvg Reinder

[v-bro]

Ik wou het net zeggen Henkjan, de amp4 is stereo geloof ik zonder een enkel smd component, daar kan je je flink op uitleven!

Mvg Reinder

Leuk dingetje, maar die is wel degelijk bijna volledig SMD!

Wel heb je met de AMP6/AMP6-BASIC een versterker gelijk aan de King Rex van ~400 dollar.

http://www.zelfbouwaudio.nl/forum/viewt ... f=7&t=4928

35 euro voor een kitje, denk daar een stevige laptop voeding bij van een paar tientjes, een leuk huisje en wat connectoren, knopjes etc. en je bent klaar!

http://www.41hz.com/shop/item.asp?catid=13&itemid=43
