fostex fe126E met ripole laag

[sevenup]

In dit topic ga ik verder op het topic viewtopic.php?f=4&t=10155

Het komt neer op ripole laag en waarschijnlijk dipole mid-hoog.

De ripole speakers worden voorzien van visaton WHC30X woofers. Deze zijn 100W en hebben een Xmax van 9mm.

Als scheidingsfilter heb ik de CX2310 van behringer. Aktief 4de orde. Deze heb ik wel wat aangepakt om hem ruis en bromvrij te maken.
Aanpassingen:

Grotere condensatoren in voeding
100n op ingang en uitgang spanningsregelaars
Voedingslijnen op frontpanelprint voorzien van 220u elco's en 100n.
Betere koppelcondensatoren.

Dit was genoeg om hem lekker stil te maken.

Wel lastig omdat hij nogal moeilijk te demonteren was. Ook is de printkwaliteit niet best.

Versterker voor de fostex is mijn eigen 2x30W buizenversterker.
Versterker voor het laag wordt een Behringer A500 die ik voor een leuk prijsje kan kopen 2dehands. Deze wordt waarschijnlijk ook nog wel wat gemodificeerd . Hete schijnt dat de elco's in de voeding nogal onderbemeten zijn.

[sevenup]

Dit zijn dan de componenten

Versterker Behringer A500

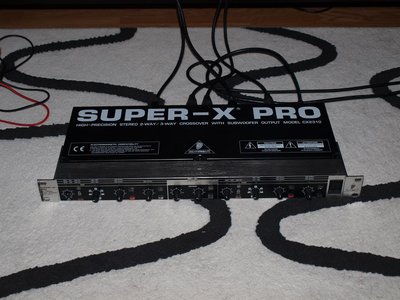

Scheidingsfilter Behringer CX2310

Fostex FE126E

Visaton WHC30X

Buizen voor en eindversterker zie hieronder:

[bas focal m180]

Dit zijn dan de componenten

En dan komt er een andere foto

[sevenup]

Dit zijn dan de componenten

En dan komt er een andere foto

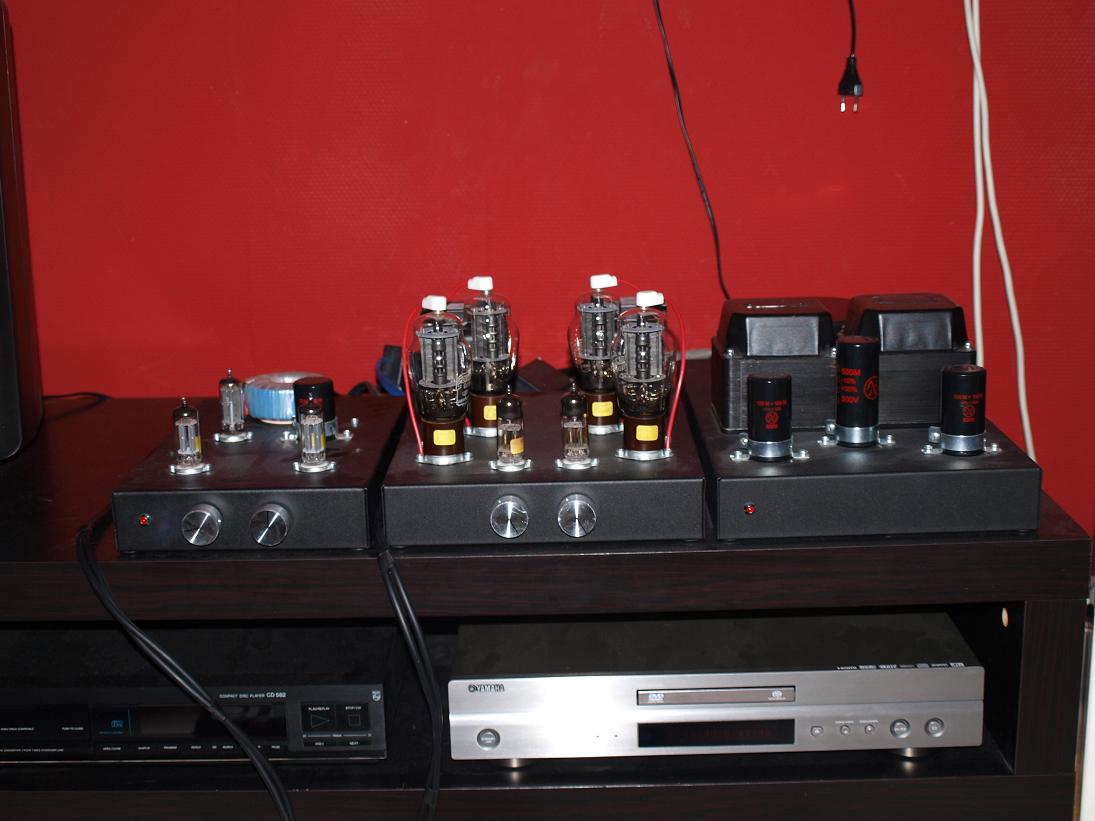

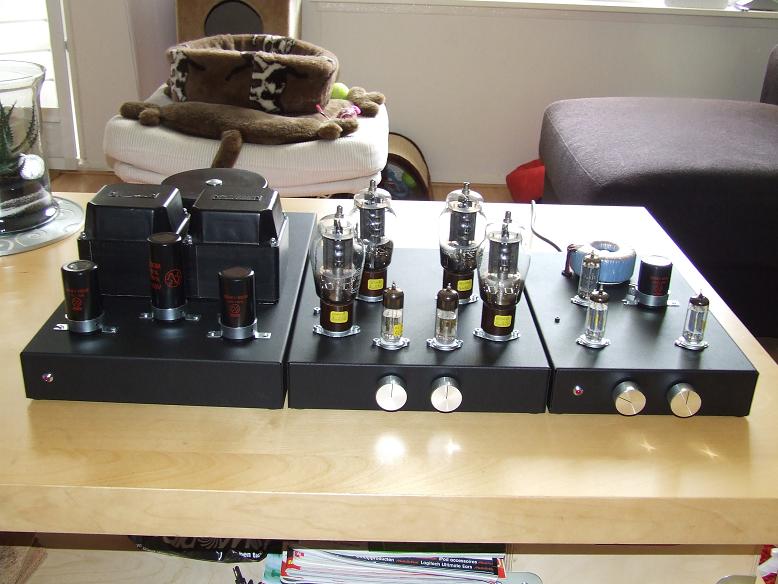

Heb het al iets aangepast. De foto is namelijk van mijn buizen voor- en eindversterker. Daar is geen spec document van aangezien deze zelf gemaakt is.

Setup is dus:

buizen voorversterker -> CX2310 crossover -> buizen eindversterker ( mid - hoog ) en A500 eindversterker

Heb net een tijdje zitten spelen met de crossover en het is best een leuk apparaat. Tot nu toe draaide ik de Fostex speakers fullrange en dit vulde ik aan met mijn subwoofer. Helaas is het filter in de sub niet stijl genoeg en zat ik met een teveel aan midlaag wat niet echt lekker weg te regelen was. Nu met steilere filters en een highpass op de Fostex speakers klinkt het toch een stukje beter en zijn er veel meer regelmogelijkheden.

Helaas is het wel zo dat de CX2310 crossover van Behringer standaard teveel ruis heeft. Dit is komt door een ondermaatse voeding en layout. Maar ja, wat kan je verwachten voor een paar tientjes

De wijzigingen die ik gedaan heb zijn relatief simpel en redelijk goed uit te voeren. Het is helaas wel lastig om de print in het front los te krijgen.

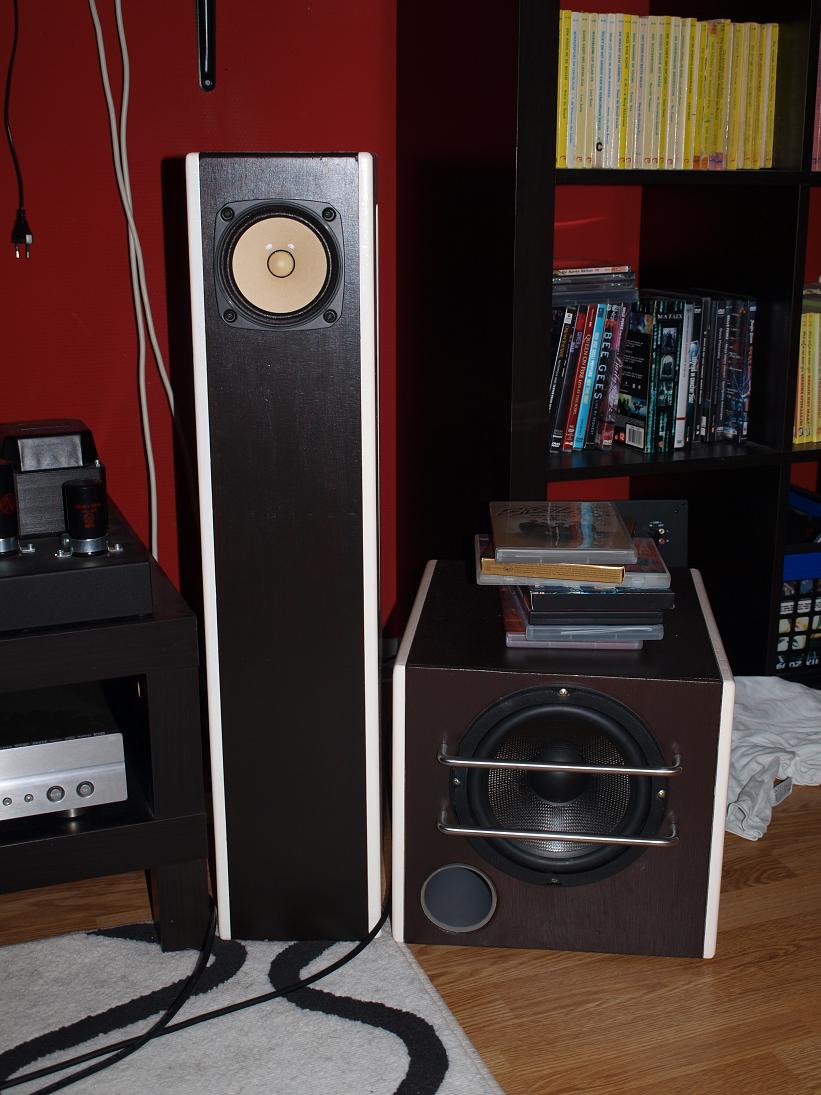

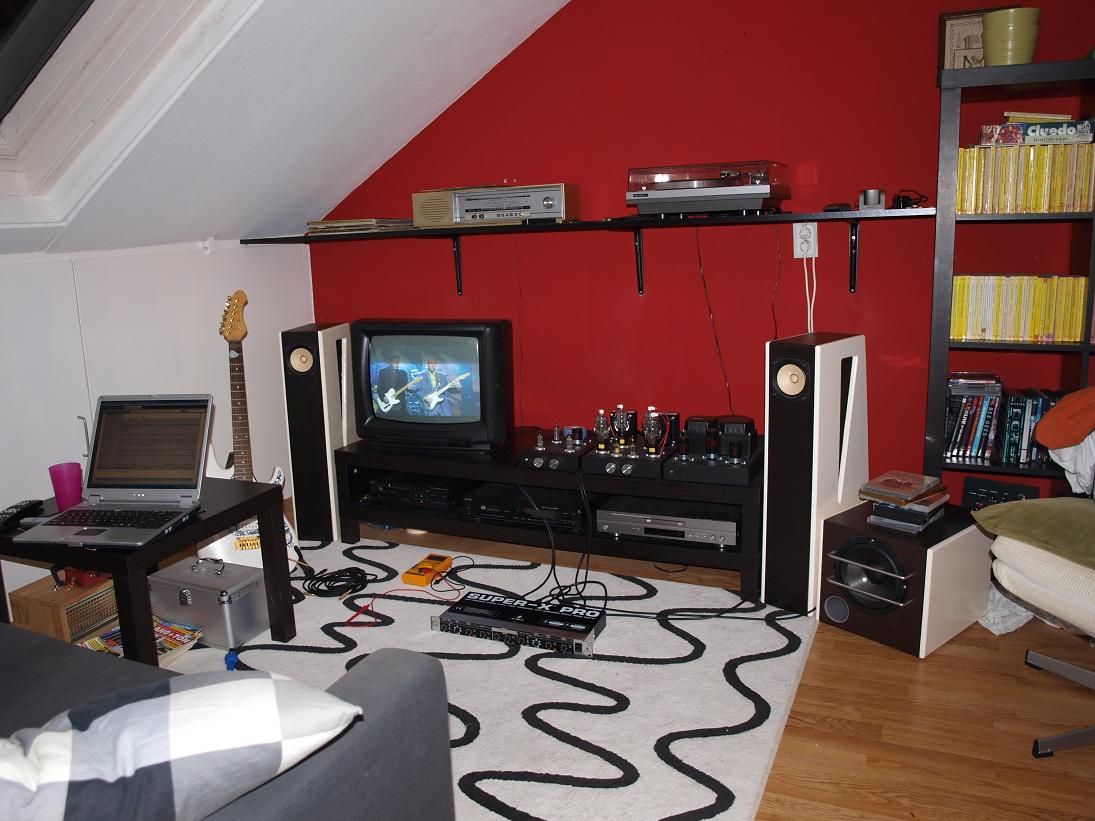

Hieronder nog een paar plaatjes van mijn 'luisterruimte' op zolder en de huidige setup.

[bas focal m180]

Nu je een highpass voor de fostex hebt zal die het voor ze een heel stuk gemakkelijker maken om iets luider te spelen en dat ook nog met minder vervorming.

[sevenup]

Nu je een highpass voor de fostex hebt zal die het voor ze een heel stuk gemakkelijker maken om iets luider te spelen en dat ook nog met minder vervorming.

Zeker, dat heb ik ook nodig als ik de fostex open baffle wil laten spelen.

[bas focal m180]

die hoorns op je foto's zijn die ontwikkelt door hm-moreart?

[sevenup]

die hoorns op je foto's zijn die ontwikkelt door hm-moreart?

Nee, het zijn FrugelHorns

Heb de behuizingen straks over. Iemand misschien interesse?

[sevenup]

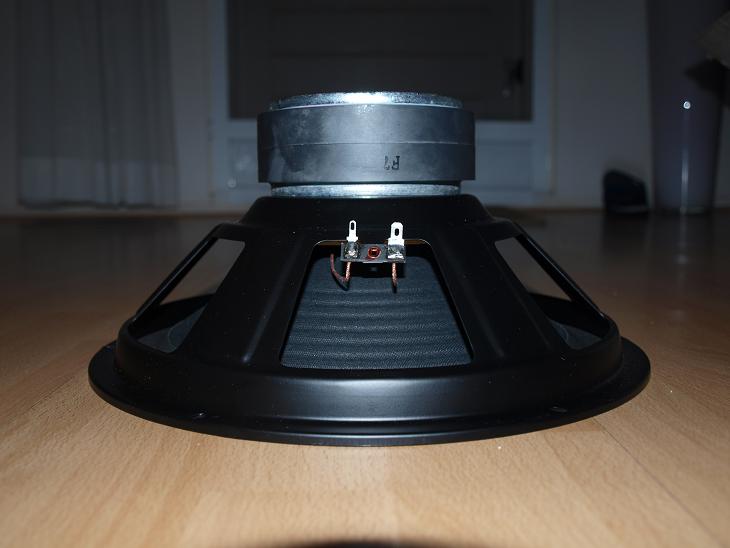

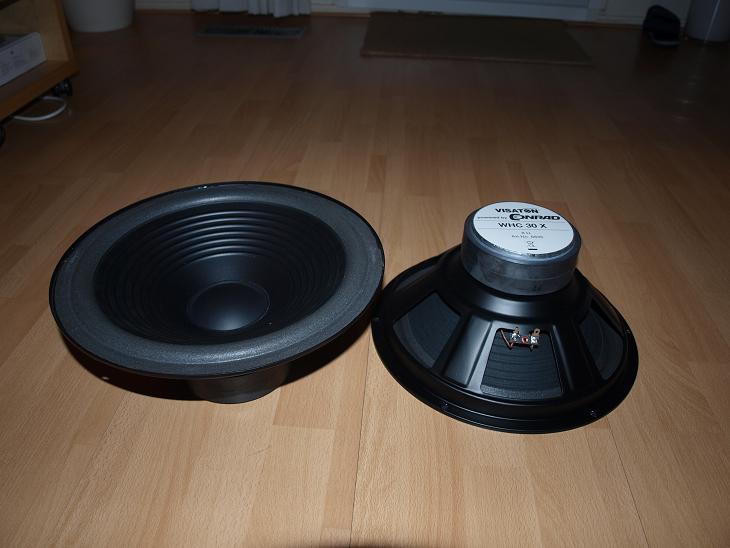

Hierbij een paar foto's van de Visaton woofers

[sevenup]

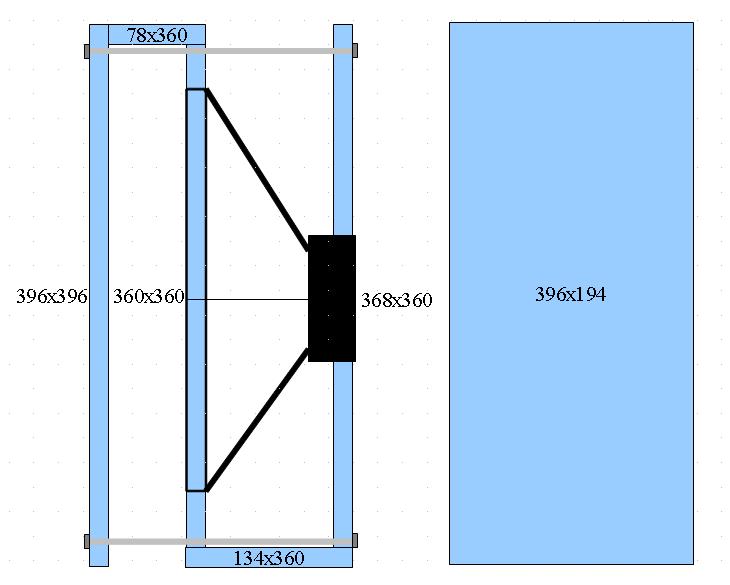

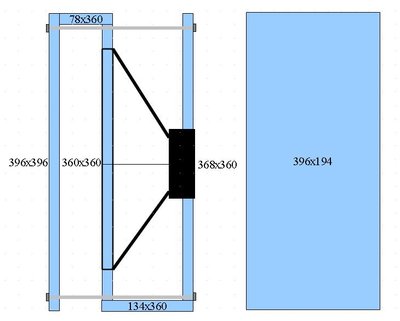

Updated design.

De linker zijkant wordt vastgezet met 4 draadeinden met bolkopmoeren. Hierdoor blijft de unit bereikbaar.
Zelfde principe als hier: http://www.lautsprechershop.de/hifi/ripol_en.htm

[bartsegers]

offtopic,

die woofers doen mij heel sterk denken aan de TOnsil woofers (ook conrad)
gtc 30-60 oid...

ben benieuwd wat je van het dipool laag vindt!

[JvS]

20cm ripool. Dat is niet breed zeg. Ik wil graag slanke zuilen gaan maken. Je zou bijna overwegen om dat op deze manier ook met dipool laag te gaan doen.

[sevenup]

Ik heb sinds kort OpenOffice geinstalleerd ipv. Microsoft Office. Werkt toch wel lekker.

Net even met 'Writer' aan het prutsen geweest en een mooi documentje gemaakt zoals in de 'Klang&Ton' en 'HobbyHifi'

Werkt toch wel beter dan Word. Vooral qua aligning van plaatjes en text.

[Walt]

Visaton heeft de Tonsil productie lijn overgenomen. Deze serie wordt exclusief voor Conrad gemaakt. Zie ook mijn topic elders op dit forum.

Groeten Walter

[richard]

Hierbij een paar foto's van de Visaton woofers

Dat ziet er, zeker gezien de kosten, toch heel fatsoenlijk uit.

[sevenup]

Hierbij een paar foto's van de Visaton woofers

Dat ziet er, zeker gezien de kosten, toch heel fatsoenlijk uit.

Afwerking is best netjes inderdaad Helemaal voor 20 Euro.

[sevenup]

Zo, en toen was er 1 subwoofer

Voor de losse zijkant heb ik een meubelpaneel van 80x40cm doormidden laten zagen. Precies de goede maat en meteen mooi afgewerkt.
De kleur is een mooi contrast met het creme-wit dat op de rest komt.

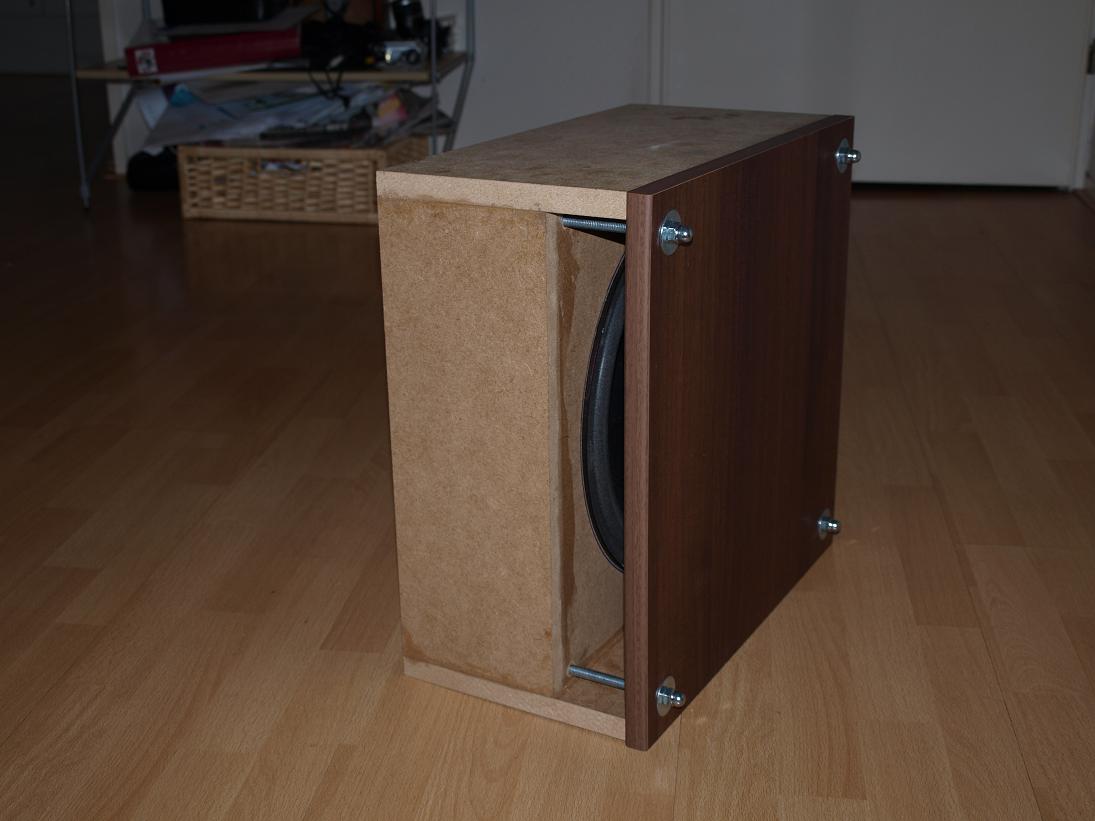

De zijkant zit vast met 8mm draadeind en bolkop moeren. Een beetje dunne tochtband zorgt voor een goede rammelvrije verbinding.

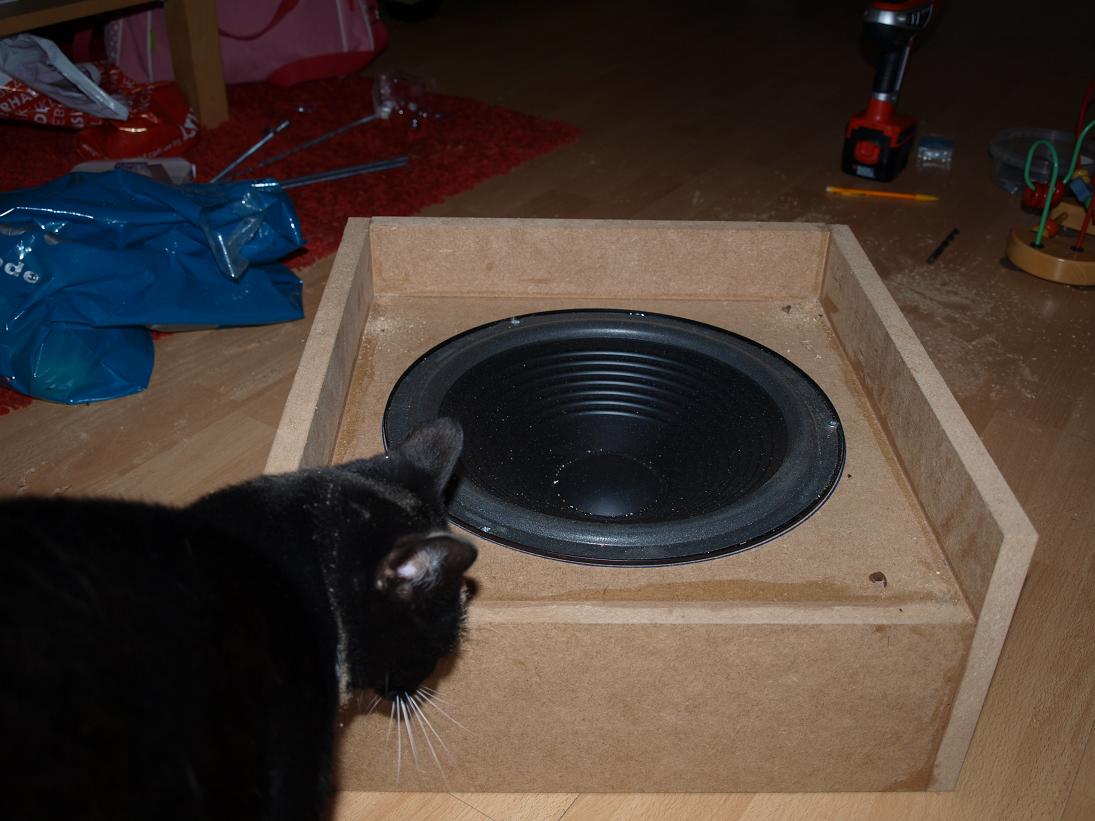

Oja, de kat kwam mijn werk weer keuren

[JvS]

Ik ben erg benieuwd hoeveel output je hiermee nu krijgt als je twee van die speakers per kant gebruikt. Ik zou het zelf wel prettig vinden als een speaker een beetje fatsoenlijk speelt vanaf 40Hz (en dan houd ik zelfs wel van redelijk stevig laag, mag best een paar db harder, mits strak.)

De dipool (ripool eigenlijk ook) set die ik ken, gebruikt 2x 15" TC sounds drivers per kant, maar die geven echt geen krimp, al zet je het achterlijk hard.

[sevenup]

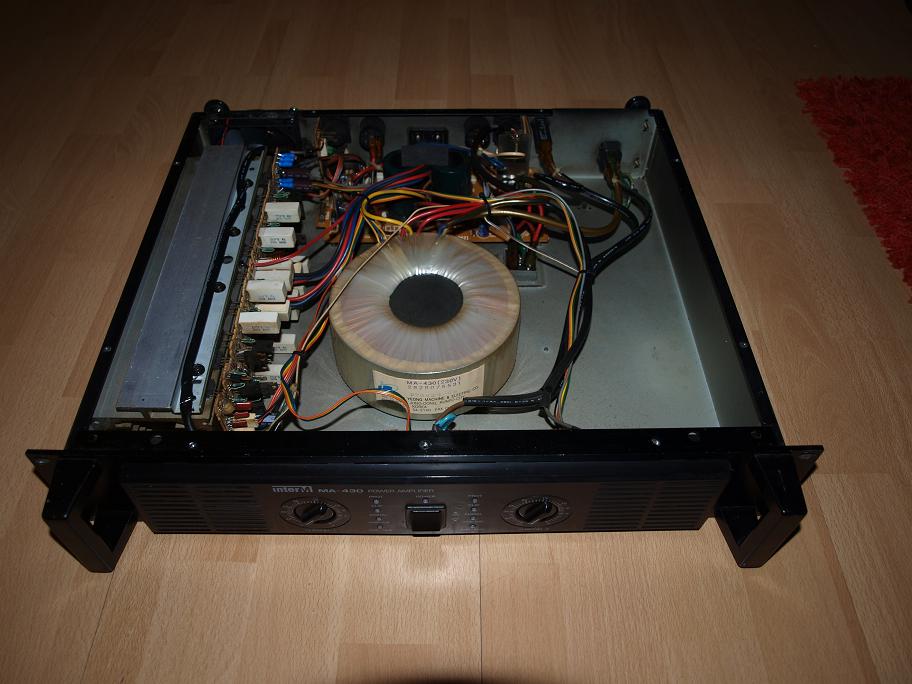

Heb er een versterker bij. Is een Inkel MA430. 2x125W in 8 Ohm, 2x200W in 4 Ohm. Ben nu bezig met deze een beetje op te knappen, is nogal zwaar behandeld.

Nieuwe ventilator ( extra stil )
Verbindingen die warm worden opnieuw solderen
Alle elco's vervangen
Uitblazen
Oppoetsen
etc...

Verder heb ik nog een Behringer DSP8024 equalizer op het oog om alles netjes in te kunnen regelen met meetmicrofoon. Is met open baffle wel makkelijk.

[k.p.]

Dat ziet er mooi uit. Die driver heeft leuke specs voor een goede prijs. Kun je misschien nog wat meer vertellen over het ontwerp en welk frequentie gebied hij kan en gaat beslaan? Hoe zit het met de vervormingscijfers?

gr Kevin

[NP]

Hehe nice Kevin, ik wou net hetzelfde vragen

Als hij laag genoeg gaat om als subwoofer gebruikt te worden is dat misschien iets leuks om m'n Needles van onderen mee aan te vullen (om een beetje in de budgetgedachte te blijven).

Gegroet!

[sevenup]

Hij wordt als subwoofer ingezet tussen de 25-30 Hz en 150-200Hz. Als het goed is heb ik binnenkort een digitale Behringer equalizer waarmee ik RTA metingen kan doen. Hiermee kan ik ook mooi bepalen welk frequentiegebied nog acceptable is voor deze driver.

[NP]

Kijk, da's een interessant frequentiebereik! Denk dat ik deze maar ga volgen

[JvS]

Dat is ook best laag voor een dipool. Aan de andere kant, je gebruikt wel 2x 12".

Hoeveel decibellen denk je daarmee te kunnen gaan produceren?

[sevenup]

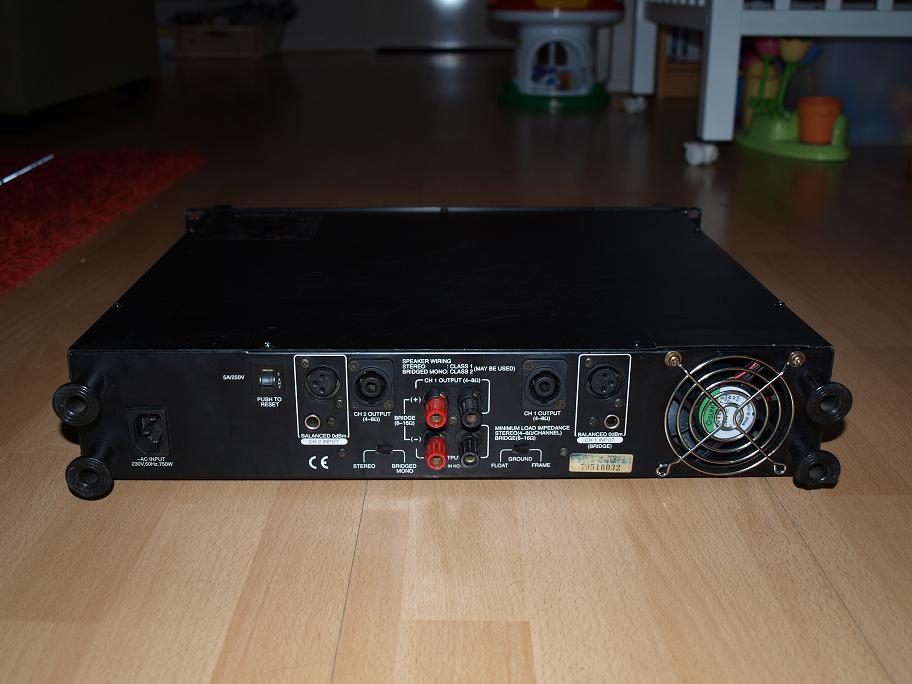

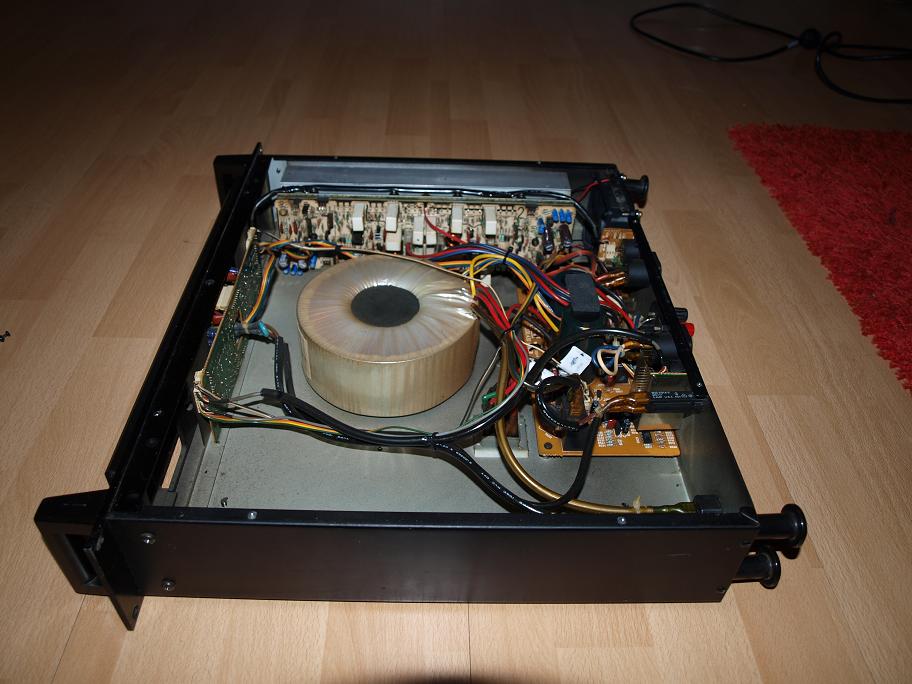

De versterker is klaar. Ik heb ook nog alle in- en uitgangspluggen moeten reinigen, alle verbindingen kraakten van de troep. Verder heb ik hem grondig schoongemaakt aan de buitenkant. Toen ik hem aanzette met de nieuwe ventilator kwam er toch een muffe lucht uit Meteen maar even wat luchtverfrisser in het luchtfilter aan de voorkant gespoten. Nu ruikt hij weer naar lavendel

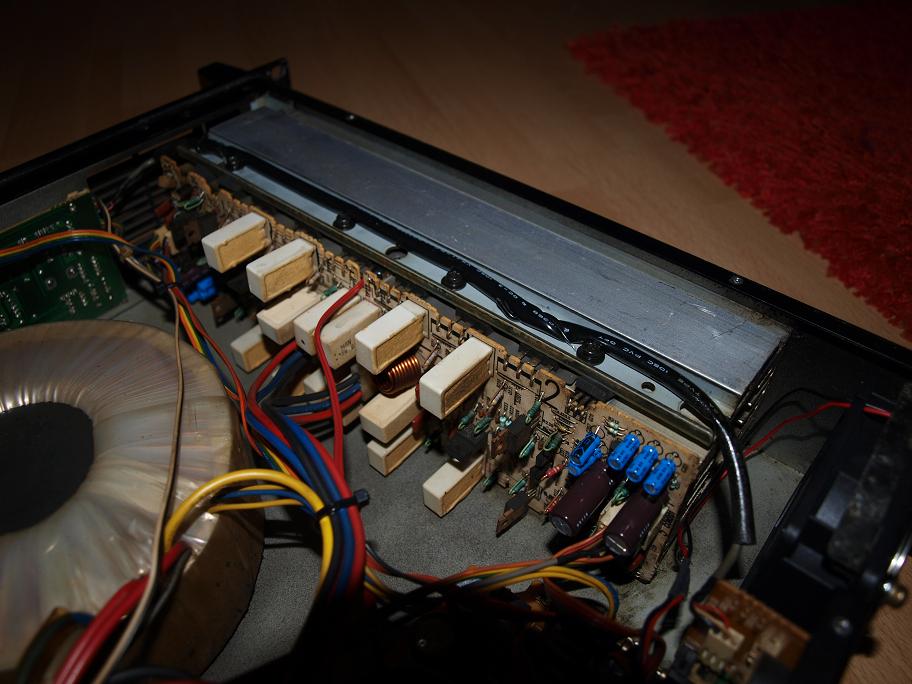

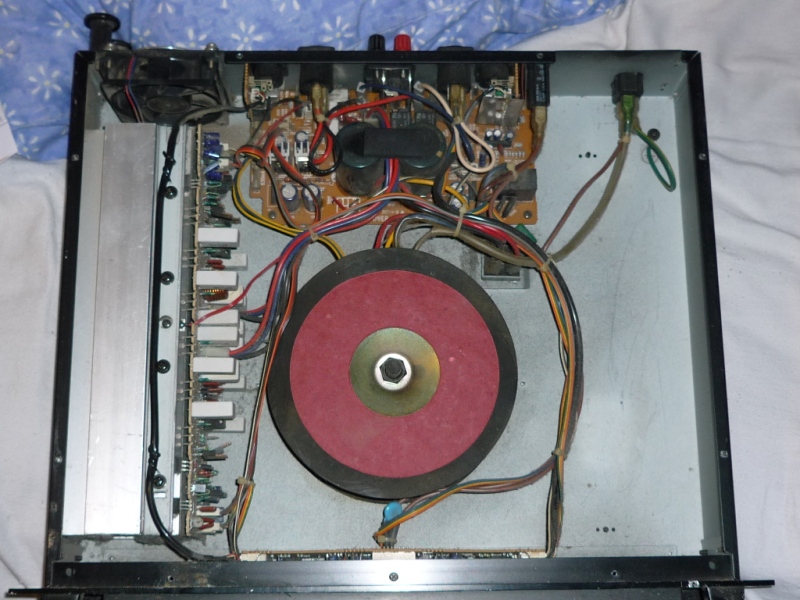

De foto's die hierboven stonden had ik van internet geplukt, dit is de echte. Goed te zien hoe geel alles is van de rook
