vraag over B&O Beomaster 1900

[EppeRRR]

Ik heb dus ook nog een B&O Beomaster 1900 liggen waarbij iig 1 printje mist.

Maar van me zei dat hij de onderdelen nog had liggen en dat hij uit elkaar gehaald was
omdat er een aantal lampjes stuk waren maar ik vrees dat hij niet compleet is.


Aan de hand van deze foto van internet geplukt mis ik het rechten printplaatje onder
de groen/rode vlakken en aan de linker kant de print/strip voor vollumeregeling

Nu heb ik op deze site...
http://www.davidbarraclough.plus.com/Be ... eo1900.htm
...zitten zoeken en ben mijn mijn beperkte electronica kennis zeer geïnteresseerd in de
techniek daarvan.

Nu is mijn vraag:

Is het mogelijk (en uit te leggen) en de moeite waard om het (eind?)versterker gedeelte + voeding
gedeelte te scheiden van de rest en dit te gebruiken als eindversterker?

Anders misschien optie 2, en dat is een nieuwe printplaat voor vollume bediening en voor de
instellingen voor phono, aux, tape en tuner.

Misschien iemand die mij iets kan uitleggen aan de hand van het electronisch schema in de eerste link
of dit ook (eenvoudig) te scheiden is en eventueel een interessante basis is voor eigenbouw versterker?

Bij voorbaat dank

[Nijn]

Is het mogelijk (en uit te leggen) en de moeite waard om het (eind?)versterker gedeelte + voeding
gedeelte te scheiden van de rest en dit te gebruiken als eindversterker?

Misschien iemand die mij iets kan uitleggen aan de hand van het electronisch schema in de eerste link
of dit ook (eenvoudig) te scheiden is en eventueel een interessante basis is voor eigenbouw versterker?

Ik weet niet precies welke onderdelen je mist, maar ik heb even in het schema gekeken. De volume regeling hebben ze wel cool aangepakt, wordt geregeld met een lampje en lichtgevoelige weerstanden waarbij er ook nog een extra regeling is opgenomen om de loudness van het volume-niveau afhankelijk te maken!

Als je hem als eindversterker wilt testen, zou je kunnen proberen signaal in te koppelen bij C219 en C319. Wel even opletten dat er gelijkspanning op dat punt kan staan (vind je bron niet leuk), dus het makkelijkste is om het even via een extra condensator te doen.

De eindversterker (= alles rechts van C219 in schema2b via de link die je gaf) ziet er niet super speciaal uit, dus ik weet niet of je het de moeite vind. Aan de andere kant is het altijd leuk om te leren.

Verder weet ik niet hoeveel kennis van elektronica je verder hebt, maar altijd oppassen want je hebt zowel netspanning als voedingsspanning van de eindversterker in de behuizing!

Groetjes,
Martin

[EppeRRR]

Bedankt voor het antwoorden Martin

Ik weet niet precies welke onderdelen je mist, maar ik heb even in het schema gekeken. De volume regeling hebben ze wel cool aangepakt, wordt geregeld met een lampje en lichtgevoelige weerstanden waarbij er ook nog een extra regeling is opgenomen om de loudness van het volume-niveau afhankelijk te maken!

Ja dat kan ik helaas ook niet achterhalen aan de hand van het schema maar de bediening van vollume/phono/tape/etc wat (dus waarschijnlijk) lichtgevoelige weerstanden zijn mis ik. Ik mis zeg maar 2 kleine printplaatjes die links en rechtsonderin horen te zitten (onder wat ik vermoed dat het de voeding is, links, en onder de draaiknop van de tuner)

Als je hem als eindversterker wilt testen, zou je kunnen proberen signaal in te koppelen bij C219 en C319. Wel even opletten dat er gelijkspanning op dat punt kan staan (vind je bron niet leuk), dus het makkelijkste is om het even via een extra condensator te doen.

En aan wat voor condensator moet ik dan denken? En moet het een radiosignaal zijn of een muzieksignaal? Ik neem aan een signaal rechtstreeks uit een casettedek/cdspeler etc?

De eindversterker (= alles rechts van C219 in schema2b via de link die je gaf) ziet er niet super speciaal uit, dus ik weet niet of je het de moeite vind. Aan de andere kant is het altijd leuk om te leren.

Ik zie het zitten, maar is het dan zo dat ik op P2 (tussen C219 en C239) de massa/min moet aansluiten?
En moet ik die voeding/plus van het signaal links (kant van de pijl) of rechts van die C219 of C239 aansluiten?

Verder weet ik niet hoeveel kennis van elektronica je verder hebt, maar altijd oppassen want je hebt zowel netspanning als voedingsspanning van de eindversterker in de behuizing!

Groetjes,
Martin

Wat betreft veiligheid ben ik niet 100% op de hoogte, maar ben daarintegen wel heel voorzichtig wat dat betreft.
Ben gewoon zeer nieuwsgierig hoe o.a. zo'n radio in elkaar steekt en of ik er wat mee kan. Hoe minder bijzonder de
versterker is hoe minder groot het leed zo zie ik dan

Maar zit nog wat te pluizen, ik zie dan recht onder C219 en C239 2 lijnen het versterker gedeelte binnenkomen wat dan waarschijnlijk de plus is met 15v?, helemaal rechts (bijna onder de luidsprekeruitgangen) zie ik ook 2 lijnen binnenkomen wat 'switch on' en 'switch off' zou moeten zijn.
En de 2 punten die hiertussen liggen naar naar beneden naar (wat denk ik) de bediening is voor phono, tuner, tape enz?

Alvast bedankt

[Nijn]

Ola!

En aan wat voor condensator moet ik dan denken? En moet het een radiosignaal zijn of een muzieksignaal? Ik neem aan een signaal rechtstreeks uit een casettedek/cdspeler etc?

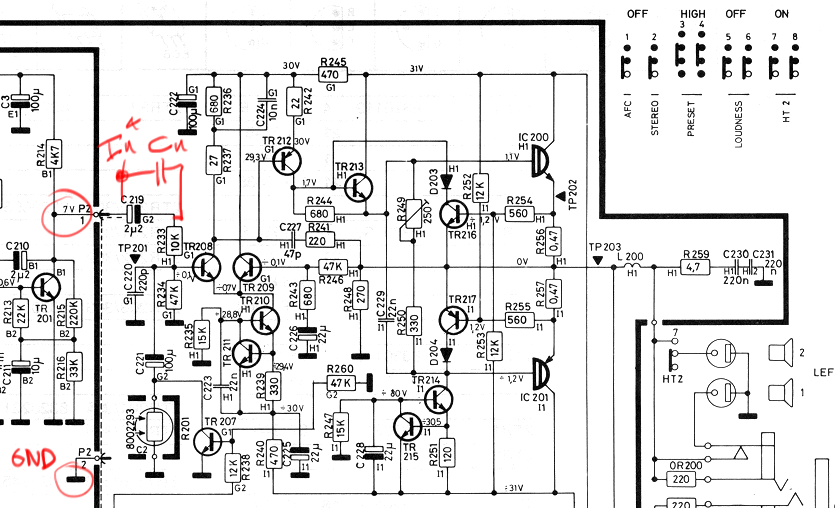

Ik heb even een kopietje van het schema toegevoegd aan deze post.

Je hebt eigenlijk een paar opties om je signaal in te koppelen. Ik denk dat P2 een connector is, dus misschien kun je die wel zo losmaken.
- je maakt C219 los van P2 en sluit dan het signaal (de + zoals jij het noemt) aan op het dan losgekomen pootje van C219 (P2 1). Hiervoor moet je dus wel iets losmaken in je versterker, aangezien er 7V gelijkspanning op dat punt staat.
- je sluit een nieuwe condensator aan aan de rechterpoot van C219, de waarde is niet heel erg van belang maar iets gelijk aan of groter dan 2.2uF 35V gaat wel werken.

De massa sluit je in beide gevallen aan op het punt dat ik met GND (P2 2) heb gemarkeerd. Of op een ander punt aangegeven met het zwarte streepje in het schema als je daar makkelijker bij kunt. Voor je bron zou ik iets kiezen waarvan je het volume kunt regelen, aangezien je waarschijnlijk je volumeregelaar mist en je niet gelijk weggeblazen wilt worden. Ik gebruik persoonlijk altijd een goedkope MP3 speler.

Wat betreft veiligheid ben ik niet 100% op de hoogte, maar ben daarintegen wel heel voorzichtig wat dat betreft.

De reden dat ik het vroeg is dat er in een versterker dodelijke spanningen aanwezig zijn. Als je iets gaat doen, zorg er dan in ieder geval voor dat je de stekker uit het stopcontact haalt en zorg ook dat je voedingscondensatoren ontladen zijn.

Maar zit nog wat te pluizen, ik zie dan recht onder C219 en C239 2 lijnen het versterker gedeelte binnenkomen wat dan waarschijnlijk de plus is met 15v?

Wat jij bedoelt is denk ik de positieve voeding voor het voorversterker gedeelte + ingangskeuze etc.

helemaal rechts (bijna onder de luidsprekeruitgangen) zie ik ook 2 lijnen binnenkomen wat 'switch on' en 'switch off' zou moeten zijn.

Ik denk dat de functie van deze lijnen zich wel laat raden, ze besturen namelijk relais 1, welke de voeding voor de eindversterker loskoppelt.

Groetjes,
Martin

[EppeRRR]

Ontzettend bedankt voor de info

Ik zal binnenkort de radio eens erbij pakken en op de lege slaapkamer demonteren (lekker warm ipv de schuur )

Voor het signaal heb ik nog een 2 oude walkmans liggen, een oude diskman en voor een rca signaal heb ik nog 2
oude casettedecks liggen en een goedkoop ding van een cd speler.

Ik zal eens testen, misschien dat ik er wel wijzer van wordt
