Compacte buizenversterker CTA 4.0

[OpaBert]

een rustdag tussendoor moet gewoon, anders kan het niet leuk blijven

Ja inderdaad , ik heb er geen plezier meer in , alleen maar een soort drift om het te vinden, maar zit echt met Mn handen in mmn haar, zit continu te prutsen aan de scope probes , het lijkt telkens of ik geen massa heb , je kent dat wel opeens een soort
Blokgolf als je aan je toon regeling hebt gedraaid .
Nu weer die schuifschakelaar , zou je er bij jou eens op willen duwen of dan ook je signaal in eens veranderd
Als ik met mij ohm meter meet zie ik de 8 ohm wikkeling op de LS aansluitingen
Gelijkstroom weerstand van een paar tiende naar 4 ohm verspringen
Dat lijkt mij niet goed Willy
Zal eens gaan zoeken bij reichelt voor een nieuwe

[Willy_61]

Controleer je aansluitingen op die schuifswitch eens goed.
Maak de switch eens los van je chassis en controleer dan: is je opening vr de switch groot genoeg? Ik heb de indruk dat ie niet volledig kan doorschuiven van links naar rechts en op die manier op een positie staat dat ie sluiting maakt.

Ik kan moeilijk geloven dat die niet goed werkt.

[OpaBert]

Controleer je aansluitingen op die schuifswitch eens goed.
Maak de switch eens los van je chassis en controleer dan: is je opening vr de switch groot genoeg? Ik heb de indruk dat ie niet volledig kan doorschuiven van links naar rechts en op die manier op een positie staat dat ie sluiting maakt.

Ik kan moeilijk geloven dat die niet goed werkt.

[Willy_61]

Bert, zo te zien heeft hij voldoende schuifruimte, dan rest alleen om hem er even uit te halen zodat je een optimaal zicht hebt op de aansluitingen.

[OpaBert]

Ik begin weer bij de trafo Willy en Anne
Ik heb 100 volt aangesloten op A1 en A2
Tussen 0 en 8 ohm meet ik 4 volt
Tussen 0 en 4 ohm meet ik 3 volt
Nu ga ik meten tussen 8 en 4 ohm dat is 1 volt
Nu ik moet die formule terug zoeken die weet ik niet meer

[OpaBert]

Ik begin weer bij de trafo Willy en Anne
Ik heb 100 volt aangesloten op A1 en A2
Tussen 0 en 8 ohm meet ik 4 volt
Tussen 0 en 4 ohm meet ik 3 volt
Nu ga ik meten tussen 8 en 4 ohm dat is 1 volt
Nu ik moet die formule terug zoeken die weet ik niet meer

Kan het niet vinden
Ik ga het maar met de trafo uit ander kanaal vergelijken

De Anderre trafo
A1 en A2 100 volt
Tussen 0 en 8 ohm meet ik 4 volt
Tussen 0 en 4 ohm meet ik 3 volt
Tussen 4 en 8 ohm meet ik 1 volt
De foto laat zien ROOD ROOD aan de kroonsteen naar 100 volt uit regeltrafo
Meet snoeren op zwart Rood is 0-8 ohm
Dus hier is geen twijfel mogelijk Dit is Goed . Punt uit

[OpaBert]

Nu de schakelaar

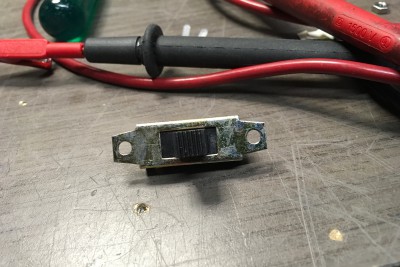

Die krijg ik opeens niet meer heen en weer geschoven kan hem een klein stukje opschuiven en dan gaat het niet meer verder
Ik vermoed dat er tin in zit
Of iets anders na wat gejutter gaat hij weer
Er zit niks in
Weer dicht gedaan
Maar nu zie ik wat rottigheid kan geven
Als je de draden aan de buitenkant soldeer komen ze makkelijk tegen het huisje van metaal
En maakt dat kontakt of rottigheid of gewoon kortsluiting
Wat mij betreft gevonden wat de reden is

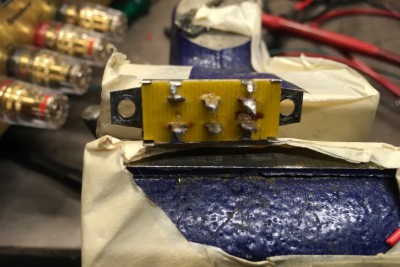

Als ik de draden aan de binnen kant soldeer van de ( soldeer ) lipjes zal het waarschijnlijk goed gaan
Wat een prularia

[Willy_61]

die heeft precies vlammen gehad, lijkt me niet echt betrouwbaar meer tenzij je hem een beetje kan opknappen

[Ah!buis]

Eerst maar even de gelijkstroomweerstand van de LS-wikkelingen.Is maar in de orde van 1/10-den van ohms.Je meet dan vooral de overgangsweerstanden van de meetaansluiting en de draden.Voor het vinden van de juiste aansluiting gaat 't enkel om het verschil, de grootste is de 4ohm wikkeling.
Stel 0,15Ω en 0,1Ω met meetdraden enz 0,5Ω dan krijg je 0,65Ω en 0,6Ω, niet veel verschil maar ook niet gelijk !
Die schakelaar is niet erg geschikt hier.Met draden aansolderen zit je zo tegen een van de lipjes van de behuizing.Zijn voor op een print, evt eerst een stukje gaatjesprint erop.
Maar eigenlijk ook niet erg betrouwbaar met die lamellen die met een veer tegen een kontakt gedrukt worden.Een beetje vuil of roest ertussen en geen kontakt.
Anne

[OpaBert]

Nou ik vind het hele ding een goedkoop prul
Je kan de pinnetjes waaraan je solderen moet gewoon bewegen
De specificaties zijn 3A 150 Volt
Dat zou ik er echt niet op durven zetten

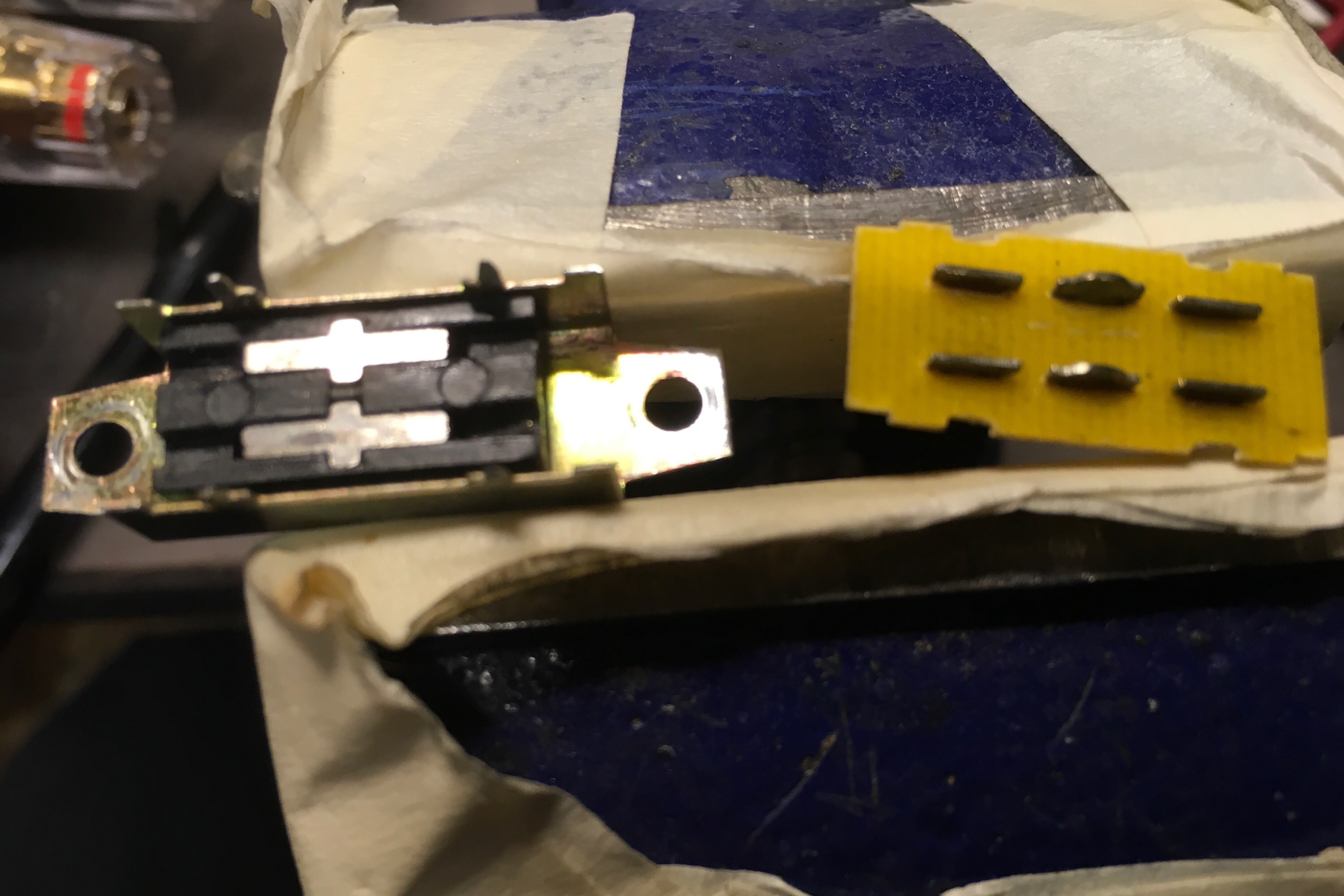

Het huisje heeft 4 lipjes waar mee een stukje epoxy plaat vann 1mm dikte in geklemd zit
De contacten zitten daar op 1-1,5 mm afstand de soldeer lipjes zijn ca 2-3 mm hoog
Die zitten vrij los erin
Daar moet je de draden aan vast solderen Tin en of Soldeervet kruipt daar gewoon doorheen
Beetje vet Vaseline ofzo moet dat tegenhouden
Dit is een schakelaartje voor speelgoed dingetje om de batterij uit te schakelen of zo
Niet in eenn 20 Watt versterker
Ik ga kijken of ik een relais kan vinden 12 volt dan maken Mn luidsprekers kontakt met de UGT .

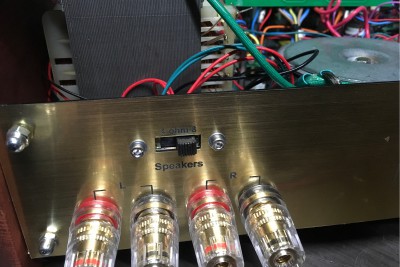

Het huisje maakt contakt met het aluminium chassis , welke weer aan de 0 van de UGT zit
Je maakt zo kortsluiting ermee naar een van die contacten Wat vermoedelijk ook gebeurd is !
Ik ben duidelijk grondstoffelijker schakel materiaal gewend
Dit heb ik nog nooit mee gemaakt.

[OpaBert]

Eerst maar even de gelijkstroomweerstand van de LS-wikkelingen.Is maar in de orde van 1/10-den van ohms.Je meet dan vooral de overgangsweerstanden van de meetaansluiting en de draden.Voor het vinden van de juiste aansluiting gaat 't enkel om het verschil, de grootste is de 4ohm wikkeling.
Stel 0,15Ω en 0,1Ω met meetdraden enz 0,5Ω dan krijg je 0,65Ω en 0,6Ω, niet veel verschil maar ook niet gelijk !
Die schakelaar is niet erg geschikt hier.Met draden aansolderen zit je zo tegen een van de lipjes van de behuizing.Zijn voor op een print, evt eerst een stukje gaatjesprint erop.
Maar eigenlijk ook niet erg betrouwbaar met die lamellen die met een veer tegen een kontakt gedrukt worden.Een beetje vuil of roest ertussen en geen kontakt.
Anne

Ja dat is inderdaad erg weinig die weerstand Anne ik kon het eigenlijk niet betrouwbaar meten
En het dus maar weer als een trafo gebruikt met wat wisselspanning er op
Zal het vanmiddag nogmaals proberen te meten

[OpaBert]

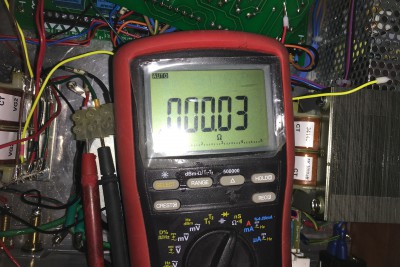

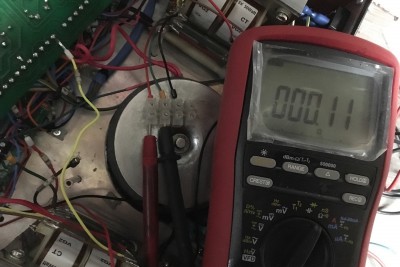

Ik meet Relatief m.a.w weerstand snoeren gecompenseerd

Tussen Rood en Groen is resp. 8-4 ohm 0.11 ohm

Tussen Groen en Zwart is resp. 4-0 ohm 0.22
De rechter trafo

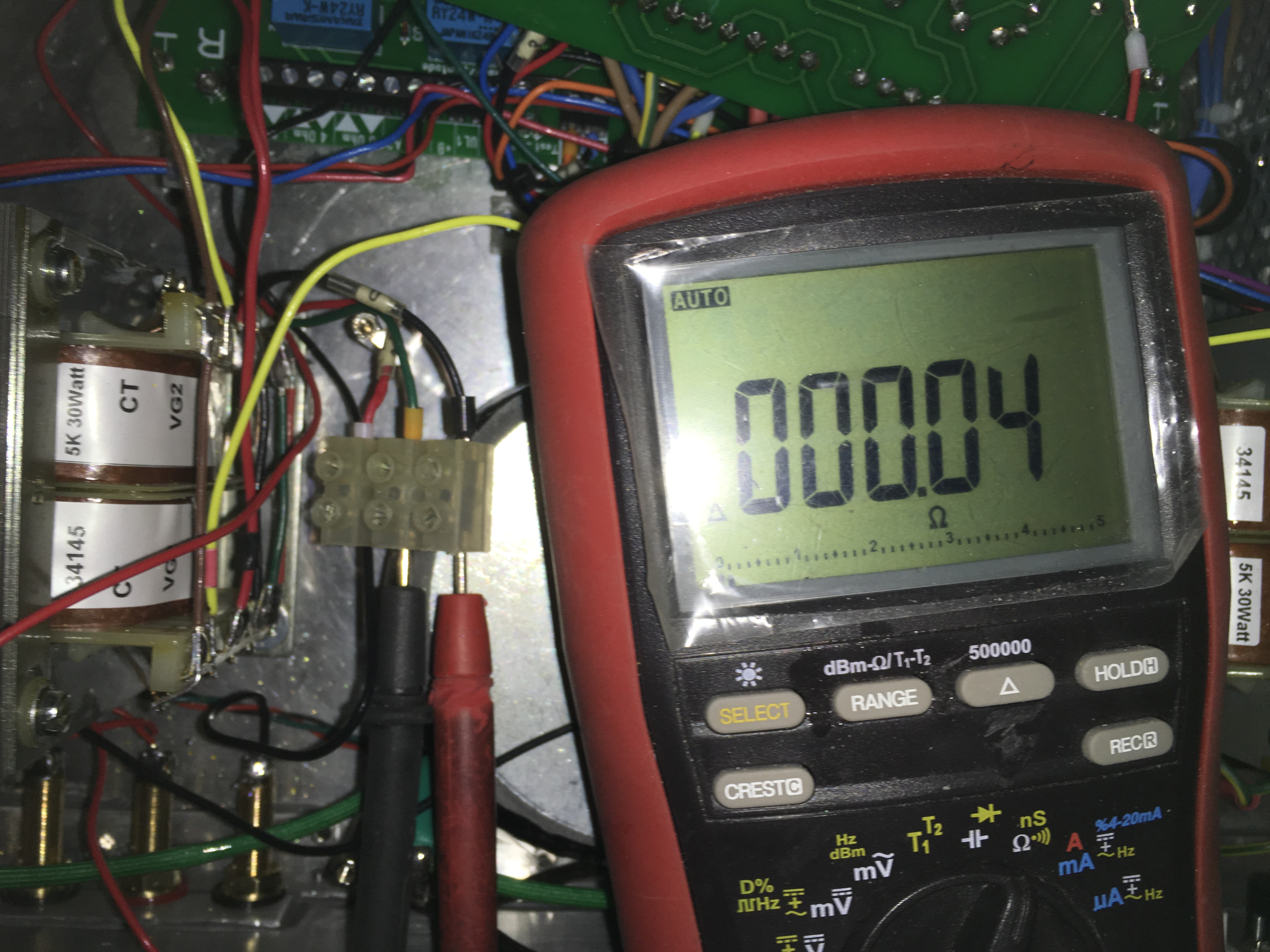

Tussen Rood en Groen een negatieve weerstand
Meetsnoeren weer gecompenseerd

Nu 0.03
Tussen groen en zwart

Wat moet ik nu hier mee Anne
Ik kan deze post ook net zo goed weer wissen is totaal nutteloos
Kan wel met een voeding er 1 Amp DC door sturen maar dat is misschien funest voor de eigenschappen trafo blik
Echt geen idee wat dat voor invloed heeft Maar ik lees allerlei mystieke termen en redeneringen
Ook over relais in LS circuit,s wat ik niet goed snap
Ik heb door normale relais 2,5Kw 28Mhz gestuurd bij 50 ohm
Ook op lagere frequenties 1.8 mhz geen probleem
Maar op 1kHz zou dat opeens niet kunnen

[Ah!buis]

Wat moet ik nu hier mee Anne
Ik kan deze post ook net zo goed weer wissen is totaal nutteloos

Hoezo ,je krijgt toch steeds meer tussen 0 en 4 dan tussen 4 en 8, dat is dan zoals bedoeld

Ook over relais in LS circuit,s wat ik niet goed snap
Ik heb door normale relais 2,5Kw 28Mhz gestuurd bij 50 ohm
Ook op lagere frequenties 1.8 mhz geen probleem
Maar op 1kHz zou dat opeens niet kunnen

Gaat ook niet om hoeveel stroom maar wat doet ie met heel weinig stroom.Als de kontakten niet goed hun werk doen bij heel weinig stroom krijg je uitval bij heel zachte muziek.Zo van m'n versterker doet 't niet en als ik het volume opdraai komt er ineens (soms krakend) wel geluid.
Anne

[OpaBert]

Wat moet ik nu hier mee Anne
Ik kan deze post ook net zo goed weer wissen is totaal nutteloos

Hoezo ,je krijgt toch steeds meer tussen 0 en 4 dan tussen 4 en 8, dat is dan zoals bedoeld

Ook over relais in LS circuit,s wat ik niet goed snap
Ik heb door normale relais 2,5Kw 28Mhz gestuurd bij 50 ohm
Ook op lagere frequenties 1.8 mhz geen probleem
Maar op 1kHz zou dat opeens niet kunnen

Gaat ook niet om hoeveel stroom maar wat doet ie met heel weinig stroom.Als de kontakten niet goed hun werk doen bij heel weinig stroom krijg je uitval bij heel zachte muziek.Zo van m'n versterker doet 't niet en als ik het volume opdraai komt er ineens (soms krakend) wel geluid.
Anne

Ok gesnapt Maar is dat voor deze schuifschakelaar Anders
Ik weet dat ringkerntrafo.nl relais verkoopt voor LS kosten wel een aardige slok !
Maar ik drink verder alleen water of koffie
Ringkerntrafo.nl levert die Amplimo relais maar er staat niks bij is het 1 x maak of 1 x wissel

[OpaBert]

Anne bedankt voor je conclusie met betreffende UGT 8 of 4 ohm
Had het gewoon niet gezien in Mn negatieve stemming
bij Barry zijn Amp switcher zitten er in
En daar uit schema leid ik af dat die relais alleen een maak contact hebben
Nu kan ik 4 12 volt relais nemen of 4 24 volt relais en ze op de SMPS aan sluiten
Die ik op de 24 volt aansluit uit de LM317
Maar voor ik wat bestel een ga maken ga ik eerst eens alles op 8 ohm bedraden
Dus geen keuze schakelaar er tussen
Ik gebruik toch steeds dezelfde Luidsprekers hier , dus het is toekomst muziek

[Willy_61]

Eerlijk gezegd heb ik nog nooit problemen met mijn schuifschakelaars gehad, maar dat waren steeds miniatuur types. Daarom heb ik vanaf dit ontwerp de grotere gekozen omdat die makkelijker aan te sluiten zijn.
MAAR: je kan ze best bedraden terwijl ze niet in het chassis gemonteerd zitten want dan wordt het hartstikke moeilijk om ze proper en zonder risico op kortsluiting, te bedraden.
Deze schakelaars zijn geen printtypes maar hebben gewone soldeeraansluitingen met een gaatje waar je de draad doorsteekt en dan soldeert. Ik denk ook dat je bedrading voor LS enkele maatjes te dik is en dan wordt het helemaal moeilijk.

In elk geval, om nu die problemen te vermijden is het een goed idee om verder af te werken en te testen met vaste 8 ohm verbindingen.

[Ah!buis]

Maar voor ik wat bestel een ga maken ga ik eerst eens alles op 8 ohm bedraden
Dus geen keuze schakelaar er tussen
Ik gebruik toch steeds dezelfde Luidsprekers hier , dus het is toekomst muziek

Waarom niet een andere schakelaar, plaatje erachter met [4Ω ʘ 8Ω] , is ook het gat weg.
Anne

[OpaBert]

Hoi Anne
Dankje voor plan B
Zo iets heb ik zelf wel ergens in Mn bakjes liggen
Maar heb je bij een schakelaar dan andere contact overgangen
Weet niet waarom het bij een relais speciaal gebarbecued contactjes moeten zijn en bij een schakelaar niet
Ga morgen toch eerst zonder schakelaar proberen de versterker op 1 kanaal goed te krijgen
En een volt of 15 met een blok van 1 volt Piek op J2 C6 zijde
Als dat lukt ben ik tevreden ,
Dan weet ik waarom het zat te rommelen en op laatst deed die schuifschakelaar niks meer
ZzzzzzzZzzzz

[Willy_61]

Goed idee van de schakelaar even tussenuit te laten, zodat je je testen kan afronden op 8 ohm uitgang, dat is nu het belangrijkste! Als dat achter de rug is zal je veel rustiger zijn en kan je nauwkeuriger verder werken.
Ik blijf erbij dat de schuifschakelaar geen problemen mag veroorzaken, maar denk eraan dat het switchen tussen 4 en 8 ohm enkel mag gebeuren wanneer de amp afstaat.
Een schakalaar is ook een goed alternatief maar mag vlgs mij niet nodig zijn wanneer de aansluitingen vakkundig en proper zijn geplaatst.
Relais gaan gebruiken is totale overkill.

[OpaBert]

Goed idee van de schakelaar even tussenuit te laten, zodat je je testen kan afronden op 8 ohm uitgang, dat is nu het belangrijkste! Als dat achter de rug is zal je veel rustiger zijn en kan je nauwkeuriger verder werken.
Ik blijf erbij dat de schuifschakelaar geen problemen mag veroorzaken, maar denk eraan dat het switchen tussen 4 en 8 ohm enkel mag gebeuren wanneer de amp afstaat.
Een schakalaar is ook een goed alternatief maar mag vlgs mij niet nodig zijn wanneer de aansluitingen vakkundig en proper zijn geplaatst.
Relais gaan gebruiken is totale overkill.

De Gifbeker is nog niet leeg Willy
Nu vanmorgen alles aangesloten gecontroleerd of er nergens stukjes soldeer of draad op de print lag
Niets Speciaal bij die 100 ohm weerstand naar ground
Stekker er in Schakelaar om

Direkt PATS geen vlamboog deze keer en schakelaar uit

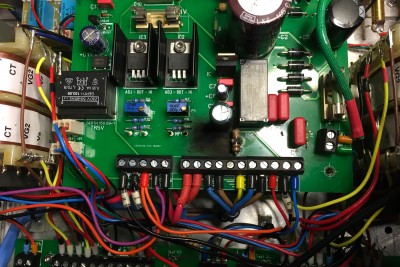

hoef niks toe te voegen heb de rommel op de print weer schoongemaakt
Maar er is weer wat printmateriaal verbrand
Een nieuwe weerstand er in
Maar nu moet ik die sluiting vinden naar aarde welke niet te meten is met Mn universeel meter
Alles tussen 220 N of L naar Gnd Megaohm

[Willy_61]

Je zal het toch moeten vinden , en met je ohmmeter op de stand "verbindingenn controleren , waar je dus een fluittoon krijgt als er een verbinding is.
1 pen op de aarde van de HS en de andere op de +300V, dan overal eens met de kabels bewegen om te zien of er contact ontstaat. enz...dus als dat niks oplevert, uitvoeren met 2de pen op 1 vd 220V pennen.
Waarschijnlijk raakt ergens één van die draden de aarde van de HS of zit er één gekneld zoals je er nog hebt gevonden.

[OpaBert]

Je zal het toch moeten vinden , en met je ohmmeter op de stand "verbindingenn controleren , waar je dus een fluittoon krijgt als er een verbinding is.
1 pen op de aarde van de HS en de andere op de +300V, dan overal eens met de kabels bewegen om te zien of er contact ontstaat. enz...dus als dat niks oplevert, uitvoeren met 2de pen op 1 vd 220V pennen.
Waarschijnlijk raakt ergens één van die draden de aarde van de HS of zit er één gekneld zoals je er nog hebt gevonden.

Ik weet het niet zeker , maar heb het idee dat de onderkant van de voedingsprint te dicht op de metalen kap van de ringkern trafo zit.
Maar meten doe ik niks Willy
Als ik de afstandbussen met 3 mm verleng kom ik met het koel profiel tegen de kap
Ik heb nog dunne epoxy printplaat zonder koper
Die zal ik er tussen leggen , maar het kan zomaar zijn dat het van buiten de versterker zit
Er hangt een scoop aan een functie generator daar kan het ook aan liggen
Ben er gisteren morgen meegestopt en vandaag ook klaar er mee
Zal een nieuwe set printen bij je bestellen , door al dat gepruts met meet pennen frunniken tot ze contact maken
Het wordt steeds meer een expirimenteer bord met draadjes er aan
bijna uitgetikte aardsporen die onder het relais doorloopt op de voeding bijna een gat in de print onder die weerstand
Maar daar zitten wel sporen
Het doet zeer aan Mn ogen
De meeste onderdelen krijg ik er eenvoudig af
En wat ik nieuw moet aan schaffen zal niet zo veel zijn

[Barry2001]

Er hangt een scoop aan een functie generator daar kan het ook aan liggen

Waar heb je die scoop aangesloten Bert? Die hangt aan gnd (RA) meestal.

[OpaBert]

Er hangt een scoop aan een functie generator daar kan het ook aan liggen

Waar heb je die scoop aangesloten Bert? Die hangt aan gnd (RA) meestal.

Hoi Barry
De scoop hangt met 1 kanaal aan de LS uitgang waarvan de 0 = Zwarte draad aan Aarde Groen/Gele draden De probe zit op 8 ohm Rood
Kanaal 2 hangt met met Gnd aan dezelfde gnd als de LS 0=zwarte draad de de Probe aan J2 C6 zijde
Daar zit ook de functie generator aan
Verder zit de 220 van de versterker op een regelbare scheidingstrafo
220 van de functie generator zit op een niet geaard stopcontact ook de Scope idem niet op een geaard stopcontact
Ik meet nergens een verbinding tussen Gnd en Hoogspanning of de Nul Fase van alle apparaten ook de gnd scope is niet met de randaarde verbonden , ook de versterker voeding primair en secundair maken geen contact met gnd
Het vuurwerk begon met aanzetten versterker
Waaruit ik de conclusie trek het kortsluit circuit is tussen de 220 -0 ( afh hoe je de stekker in stopcontact ) en Ground
Veder heb ik nergens een aanduiding kunnen vinden waar de sluiting zit alleen het gevolg de uit gerookte 100 weerstand naar Gnd voedingen en weer verbonden met Aarde ook de UGT( secundair zit elke winding 0-8 ohm met 1 kant aan Aarde en Gnd
Links en rechts zitten beide aan dezelfde gnd /aarde
Ik heb tussen midden pen netentree deze schakeling ( ook de 100 ohm op voedingsprint schijnt het zelfde doel te hebben )
Dat met die brugcel heb ik op alle versterkers

[Willy_61]

tussen haakjes Bert, ik heb een ruimte van 1 cm tussen voedingsprint en ringkern.
