Hulp gevraagd,iemand een idee voor een GM-70 SE versterker?

[democles]

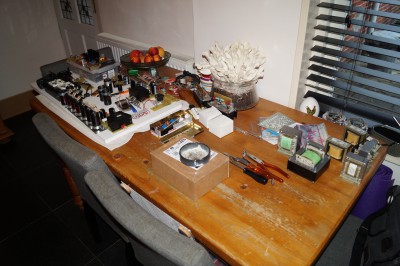

Vandaag de versterker ontmanteld,was te zwaar geworden ,niet meer handelbaar.

Moet nu iets anders bedenken.

Twee mono blokken zou net kunnen denk ik,met de hoogspanning apart

Wordt vervolgt....................

[Barry2001]

[Henkjan]

hoe zwaar was die dan?

[democles]

Ik kreeg hem niet meer van de tafel en dan moesten de uitgangstrafo,s er nog boven op,dat was nog eens 13 Kg er bij,te veel.

Moet wat anders bedenken.

[OpaBert]

Ja gewoon doen
Maak je een blok met alle voedingstrafo,s een Coax RG59 met een Hoogspannings BNC Connector en de rest via een meer aderige kabel
Hoewel ik 500 volt wel in een meeraderig kabeltje durf te doen
Maar niet in een Connector, Alles DC maken zodat er alleen DC naar je versterker gaat, beter kan niet
1 Geen brom van 230
2 Geen brom van Gloei mogelijke en precies afregelbaar
3 RF van Dect of GSM telefoons kan worden weg gegehouden uit je versterker
4 Betere gewichts verdeling
5 Minder oppervlak op tafel nodig
6 Geen overdracht van 50 hz op je chassis naar de buizen
Ik zie dat helemaal zitten nogmaals Beter kan niet

[democles]

Ja Bert, allemaal mogelijk,moet er alleen even goed over denken wat te doen met al die kilo,s aan koper en koelblokken.

[Ah!buis]

Ja Bert, allemaal mogelijk,moet er alleen even goed over denken wat te doen met al die kilo,s aan koper en koelblokken.

Demo heeft zich verslikt in de ijzerwaren
Je moest ook zo nodig, trafo hier, trafo daar mede door 't sprookje van direkt verhitte kathodes
Uitgang, voeding en evt nog een voor de eindbuisgloei, meer hoeft niet.En het is SE dus al dat gestabiliseer (behalve DC-gloei dan)
En nu genezen ? of nog rugpijn
Anne

[Ah!buis]

x

[democles]

Nee niet genezen

Net gestopt voordat mijn rug het begaf

Ja het moet simpeler,maar wil wel de 4P1L als voorbuis blijven gebruiken

[Ah!buis]

Nee niet genezen

Jammer

Net gestopt voordat mijn rug het begaf

Dan kan er nog wel een smoorspoel bij 't lijstje
Anne

[democles]

Kon alle smoorspoelen kwijt in de kast,en jawel heb er nog 2 over voor de hoogspanning

[metabaron]

Misschien de kant op wat Anne bedoelt.
Een schema zoeken met minder ijzerwaren.

[democles]

Ja moeilijk

[hannesie]

http://www.amaremusica.pl/octogenus-diamond/
Ook wel leuk?
En ik kan mij vergissen, maar ze lijken niet zo zwaar.

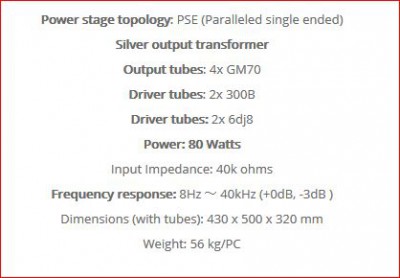

Alhoewel? ............56 Kg

[democles]

Bedankt Hans,

Een 300B als voorbuis wordt me iets te gortig

Ja en dit weegt er ook wel in.

[hannesie]

Ik ben ook niet zo goed thuis in die lampen, maar nu je het zegt, ik zie de afkorting, een ik dacht alleen maar aan de GM70

[Ah!buis]

http://www.amaremusica.pl/octogenus-diamond/
Ook wel leuk?
En ik kan mij vergissen, maar ze lijken niet zo zwaar.
Alhoewel? ............56 Kg

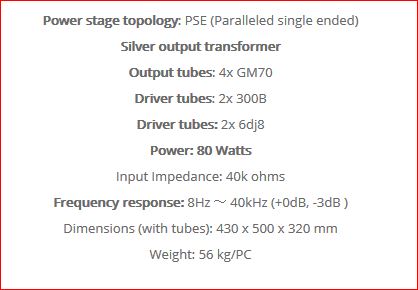

Ja ja, Weight : 56 kg/ .... PC ! = 112kg
Vanaf welk gewicht beginnen ze je "zwaar" te lijken
Anne

[hannesie]

Ja, je kijkt eerst even naar het volume, lijkt niet zo een grote bak.

Dan kijk je naar de spec's en dan zie je ineens het gewicht staan, verbazingwekkend, en niet goed voor de rug.

[Barry2001]

Schakelende voeding, ben je die voedingstrafo en smoorspoelen al kwijt...

[OpaBert]

Schakelende voeding, ben je die voedingstrafo en smoorspoelen al kwijt...

Mag dat in HiEND Audio ?
Van mij wel i.i.g. Is ook stukken goedkoper
Ringkern trafo,s zijn ook stuk lichter

[metabaron]

Schakelende voeding, ben je die voedingstrafo en smoorspoelen al kwijt...

Mag dat in HiEND Audio ?
Van mij wel i.i.g. Is ook stukken goedkoper
Ringkern trafo,s zijn ook stuk lichter

Dat is het voordeel van deze hobby , je kan zelf doen wat je wilt.

[Ah!buis]

Schakelende voeding, ben je die voedingstrafo en smoorspoelen al kwijt...

Dat is wel makkelijk geroepen, maar wordt nog een hele klus
1kV met min. 100mA per kant, idem 20V 3A twee keer voor de eindbuizen.
Voeding voor de andere buizen en hun gloei plus nog iets voor vertraging/bewaking.
Maken heel wat verschillende spanningen.
Anne

[Barry2001]

De mogelijkheden worden wel steeds bereikbaarder, aangezien er in de industrie nauwelijks nog een voeding met trafo gebruikt wordt. Er is veel ontwikkeling in, komen met regelmaat nieuwe contollers uit, converters, etc.
Ja design is kritsch, net als component keuze, en het is storingsgevoeliger dan een trafo voeding.

Maar je ziet het hier, als je het leuk vind met buizen te spelen is het met de kilo's gewoon niet leuk meer als je se wilt en nog een klein beetje vermogen wilt.

Zal de laatste zijn die zegt dat het simpel is, maar ben zeker van plan tzt een GM70 versterker te bouwen, maar wel zonder trafo's in de voeding

[OpaBert]

Best wel aardig ?
1Kv bouwen met een schakelende voeding
Zat met Mn Royer op 1400 volt PP staat op you- tube een filmpje 2kw input
https://youtu.be/jww4Yn5xFs0
Transformeerde het weer terug naar weet ik niet eens meer
Maar je kon er een flink stuk ijzer in minder dan 1 minuut wit heet mee krijgen
200 Amp 120 Volt 45 kHz ongeveer
Maar Damocles staat daar met 56K aan ( oud )ijzer

[Barry2001]

Best wel aardig ?
1Kv bouwen met een schakelende voeding
Zat met Mn Royer op 1400 volt PP staat op you- tube een filmpje 2kw input
https://youtu.be/jww4Yn5xFs0
Transformeerde het weer terug naar weet ik niet eens meer
Maar je kon er een flink stuk ijzer in minder dan 1 minuut wit heet mee krijgen
200 Amp 120 Volt 45 kHz ongeveer
