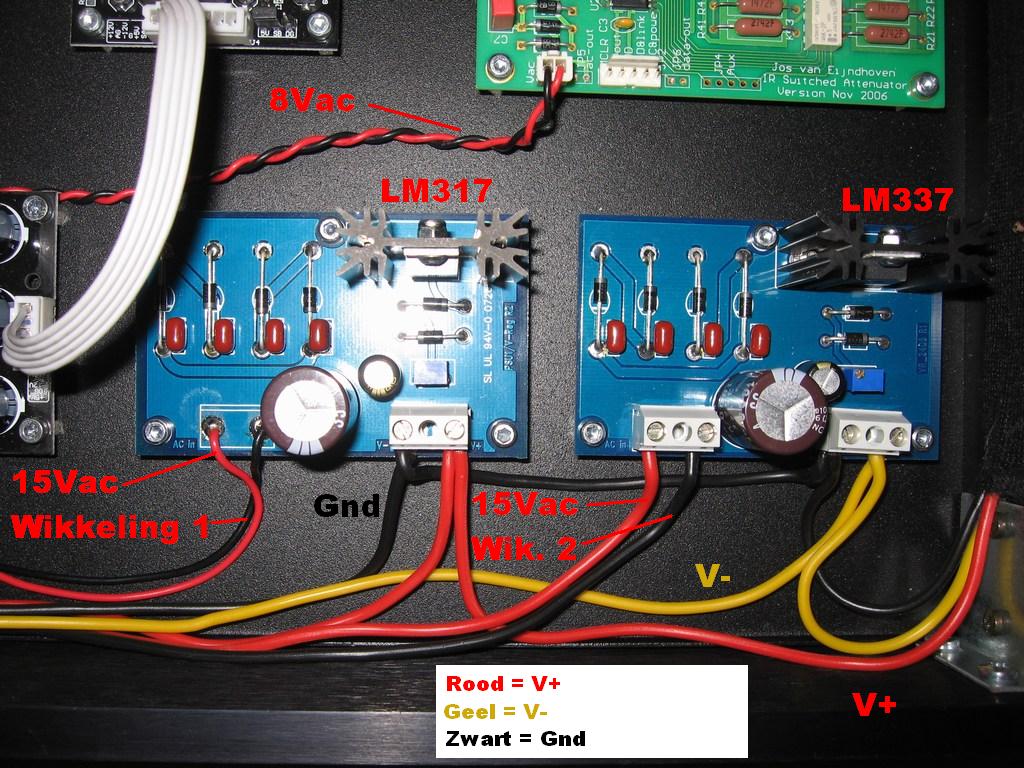

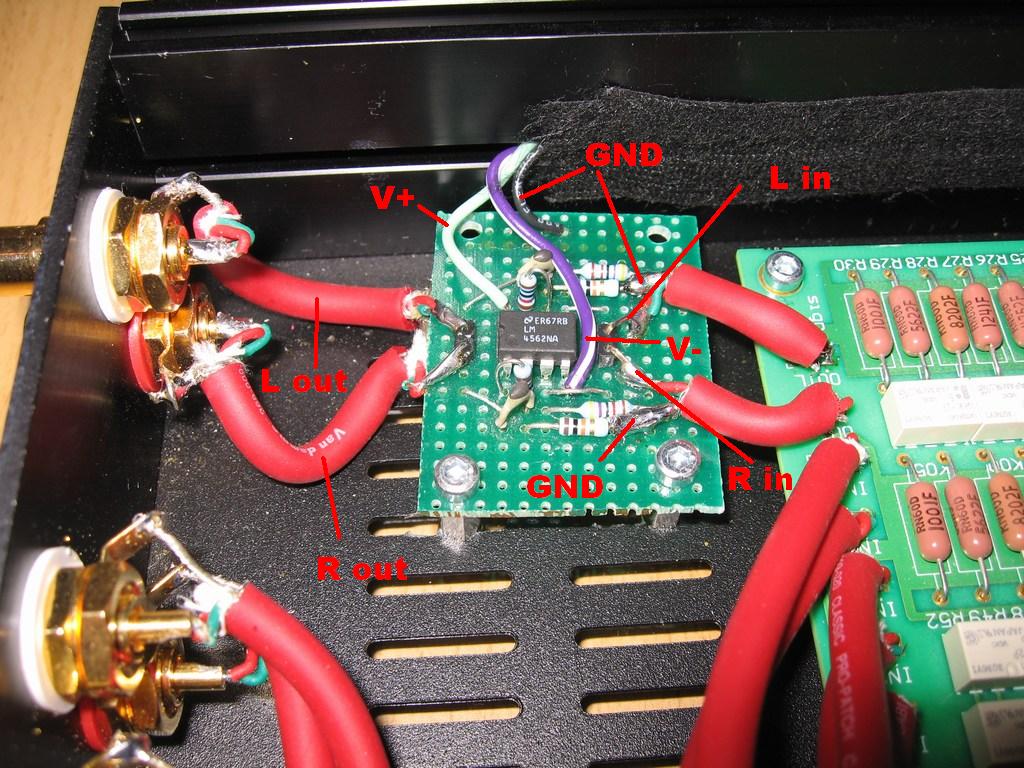

Zo, net de voorversterker afgewerkt. Hij doet het, maar met een gigantische storing op het rechtse kanaal. Ik denk ergens een Gnd probleem. Ik heb foto's gemaakt en gelabeled met wat elk component is, welke draad wat is.
Denken jullie even mee ? Ik denk dat ik over het probleem aan het kijken ben
!
Ik heb een stukje opgenomen van de storing die ik hoor door de rechterluidspreker: www.coiffurealain.be/Dumpmap/storing.wav
Denken jullie even mee ? Ik denk dat ik over het probleem aan het kijken ben
!Ik heb een stukje opgenomen van de storing die ik hoor door de rechterluidspreker: www.coiffurealain.be/Dumpmap/storing.wav
- Bijlagen
-
-
-
Hallo Flup,
Als ik het goed zie heb je van de signaalweg zowel het signaal als ook de GND aangesloten. Je zou eens kunnen proberen om de van alle signalen de GND aan één kant los te halen. De GND van de printjes onderling verbind je dan door via 1 centrale ster-aarde. Zo onderbreek je aardlussen.
Dat is eigenlijk het enige waar ik aan kan denken. Ook zou je nog eens kunnen proberen het buffer aan de uitgang eruit te halen, puur om te kijken of daar geen foutje in zit.
Groeten,
Mischa
Als ik het goed zie heb je van de signaalweg zowel het signaal als ook de GND aangesloten. Je zou eens kunnen proberen om de van alle signalen de GND aan één kant los te halen. De GND van de printjes onderling verbind je dan door via 1 centrale ster-aarde. Zo onderbreek je aardlussen.
Dat is eigenlijk het enige waar ik aan kan denken. Ook zou je nog eens kunnen proberen het buffer aan de uitgang eruit te halen, puur om te kijken of daar geen foutje in zit.
Groeten,
Mischa
Je zou het buffertje er weer tussen kunnen zetten, maar nu met de GND-aansluiting aan de cinch-bussen los. Als het probleem zich dan nog steeds voordoet, zal het waarschijnlijk uit de buffer komen. Ook zou je de GND-aansluiting tussen de JvE en de buffer los kunnen halen aan de kant van de buffer. De GND van de buffer, JvE, DAC enz laat je centraal op 1 GND-ster bij elkaar komen. Doe je dat niet, is het vragen om aardlussen.
Voor de rest ziet het er netjes uit.
Succes,
Mischa
Voor de rest ziet het er netjes uit.
Succes,
Mischa
Zo weer even tijd voor de VV. Ik heb dus alle cinch bussen losgesoldeerd ( behalve de optische en coax van de DAC ).
Mijn plan is als volgt:
- aanmaken steraarde ( geïsoleerd tov de kast )
- De massas van alle cinchbussen aan elkaar linken en dan naar de steraarde
- Mantel aansluiten op de Jve Gnd, maar niet aan de cinchbus zelf ( omdat die al naar de steraarde ligt )
- L & R Gnd op de Jve samenknopen en naar de steraarde leggen, maar niet verbinden met de Powergnd, dit omdat ik voor de Jve voeding een aparte trafo gebruik. De Jve zijn voedingscircuit is volledig gescheiden tov signaalcircuit ( relaisgestuurde volumeregeling )
- Buffertje met LM4562 Gnd-en op de steraarde
- Voeding met LM317/337 naar de steraarde leggen
Het enige waar ik nog mee in de knoei zit is de DAC, wat met de Gnd van de Coax in ( en de optische in ) ? De DAC voeding zit op de steraarde.
Dan heb ik mijn pre-outs, moeten die cinchbus massa's ook gelinkt zijn aan mijn andere cinchbus massa's ? Of moet ik de cinchbusmassa's van de pre-outs rechtstreeks op de steraarde leggen ?
Ik hoop dat ik zo een beetje goed bezig ben ?

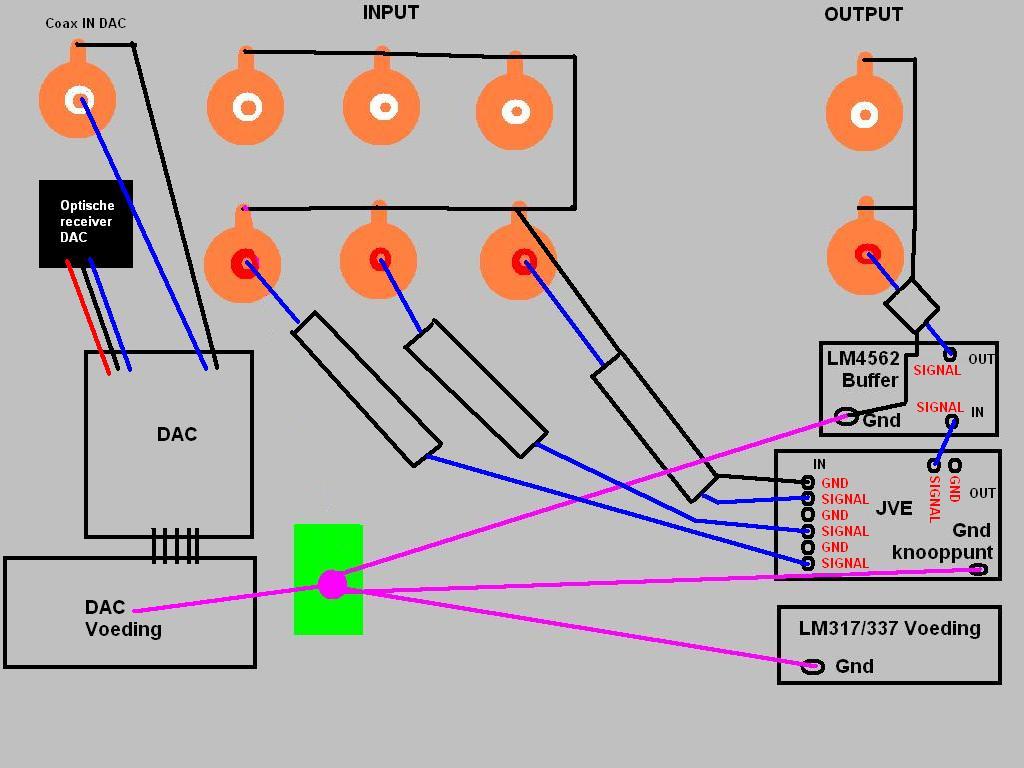

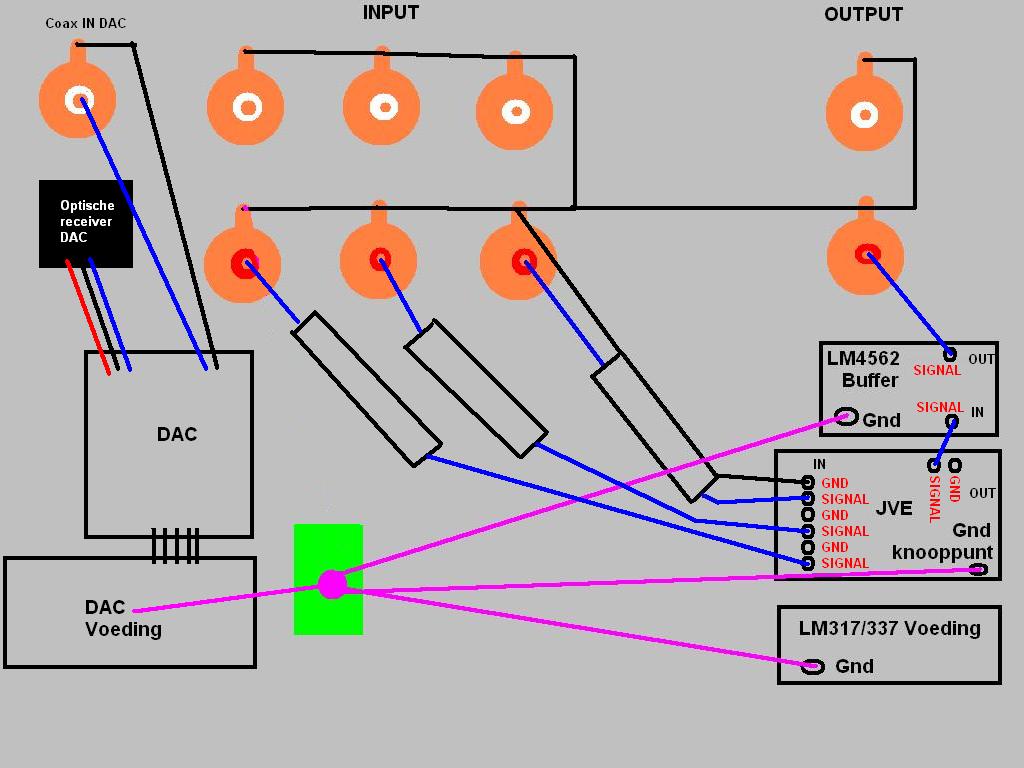

Grafisch geeft dat ( zie attachment )
Mijn plan is als volgt:
- aanmaken steraarde ( geïsoleerd tov de kast )
- De massas van alle cinchbussen aan elkaar linken en dan naar de steraarde
- Mantel aansluiten op de Jve Gnd, maar niet aan de cinchbus zelf ( omdat die al naar de steraarde ligt )
- L & R Gnd op de Jve samenknopen en naar de steraarde leggen, maar niet verbinden met de Powergnd, dit omdat ik voor de Jve voeding een aparte trafo gebruik. De Jve zijn voedingscircuit is volledig gescheiden tov signaalcircuit ( relaisgestuurde volumeregeling )
- Buffertje met LM4562 Gnd-en op de steraarde
- Voeding met LM317/337 naar de steraarde leggen
Het enige waar ik nog mee in de knoei zit is de DAC, wat met de Gnd van de Coax in ( en de optische in ) ? De DAC voeding zit op de steraarde.
Dan heb ik mijn pre-outs, moeten die cinchbus massa's ook gelinkt zijn aan mijn andere cinchbus massa's ? Of moet ik de cinchbusmassa's van de pre-outs rechtstreeks op de steraarde leggen ?
Ik hoop dat ik zo een beetje goed bezig ben ?
Grafisch geeft dat ( zie attachment )
- Bijlagen
-
Als het een aardlusprobleem is dan zou je toch ook links storing moeten krijgen? Misschien is het een rottige verbinding of component bij het buffertje.fluppie schreef:Zo, net de voorversterker afgewerkt. Hij doet het, maar met een gigantische storing op het rechtse kanaal. Ik denk ergens een Gnd probleem.
Een steraarde heeft als nadeel dat de lussen veel langer worden, lees het artikel van G. Tent hierover maar eens.
En hier zeggen ze het tegengestelde: http://www.circuitsonline.net/forum/view/65111mischa72 schreef:Geen van beiden !
De massa´s van de cinch ingangen moet je los laten van elkaar. De massa´s van de bedrading die eraan zit, breng je op een sterpunt op de JvE-print bij elkaar. Ditzelfde doe je ook bij de uitgang.
Groeten,
Mischa
Naar wie moet ik nu luisteren
?Ja ook wel in de linker maar iets minder luid ( kwam ik later pas achter ).knuisje schreef:Als het een aardlusprobleem is dan zou je toch ook links storing moeten krijgen? Misschien is het een rottige verbinding of component bij het buffertje.fluppie schreef:Zo, net de voorversterker afgewerkt. Hij doet het, maar met een gigantische storing op het rechtse kanaal. Ik denk ergens een Gnd probleem.
Een steraarde heeft als nadeel dat de lussen veel langer worden, lees het artikel van G. Tent hierover maar eens.
Waar kan ik dat artikel vinden ?
Je moet zoveel mogelijk doen wat Guido Tent zegt over die aarde op de print en wat betreft de voeding, maar als het om de in- en uitgangverbindingen gaat die naar de voorversterkerprint lopen moet je doen wat Mischa zegt.
Verder is het het beste de kast alleen via een van de cinch-ingangen aan massa te leggen en verder helemaal niet. Dus alle, behalve één cinch-ingang zijn geïsoleerd van de kast.
Verder is het het beste de kast alleen via een van de cinch-ingangen aan massa te leggen en verder helemaal niet. Dus alle, behalve één cinch-ingang zijn geïsoleerd van de kast.

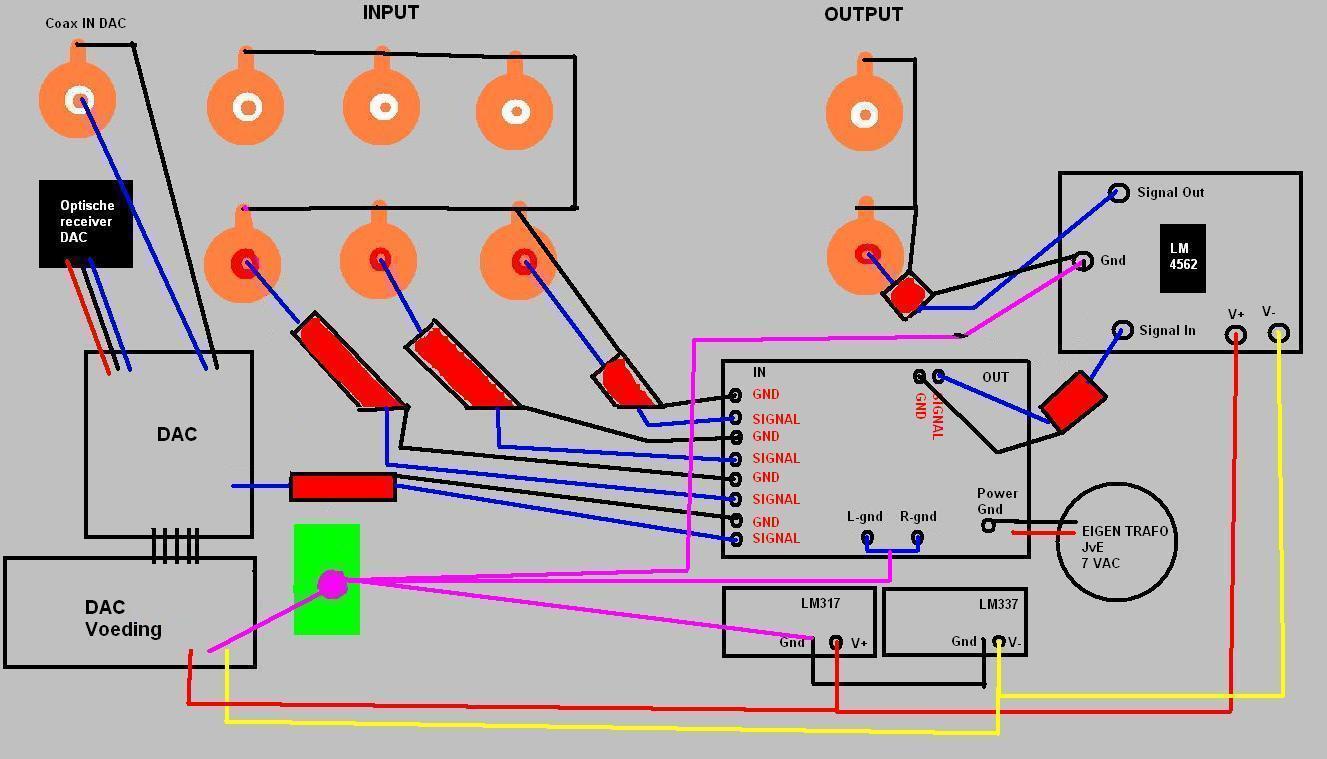

Volgens Henry S op circuitsonline zou dit de goede moeten zijn.
Het enige wat nog kan gaan storen is de DAC input.
Het enige wat nog kan gaan storen is de DAC input.
Dat zou dan een oplossing zijn.Henry S op Circuitsonline.net schreef:mocht het signaal vanuit de DAC brommen haal dan de signaalmassa's een voor een weg (het zijn er twee, L en R).
- Bijlagen
-
Resultaat bovenstaand schema ( steraarde6.jpg ): Dezelfde storing ( geknetter + brom ) is weer aanwezig
.
Als ik de DAC voeding ontkoppel en de connector die het analoge audio signaal naar de Jve stuurt uittrek dan krijg ik vreemde pop/plops door men muziek ( komen random voor ).
De DAC is met maar 1 gnd verbonden naar de Jve.
EDIT:
Met Soundexcel tot een alternatieve layout ( steraarde9.jpg ) gekomen
Deze geeft enkel 50hz brom / trafo brom. Dus al iets beter maar nog steeds niet goed.
Het vreemde is nu wel, mijn volumeregeling werkt niet meer. Ik krijg altijd éénzelfde volume. Welke stand ik ook kies ( behalve bij volume 0, dan koppelt hij de ingang los van het bordje ). Ik ben dan terug naar Layout 6 gegaan. Jve blijft niet werken zoals het moet. Ik hoor steeds ( met beide layouts ) wel de relaistjes klikken. Dus dat gaat goed denk ik, maar mijn volume gaat maar niet harder/zachter...
Eigenlijk is dat ding een beetje om gek van te worden
!
.Als ik de DAC voeding ontkoppel en de connector die het analoge audio signaal naar de Jve stuurt uittrek dan krijg ik vreemde pop/plops door men muziek ( komen random voor ).
De DAC is met maar 1 gnd verbonden naar de Jve.
EDIT:
Met Soundexcel tot een alternatieve layout ( steraarde9.jpg ) gekomen
Deze geeft enkel 50hz brom / trafo brom. Dus al iets beter maar nog steeds niet goed.
Het vreemde is nu wel, mijn volumeregeling werkt niet meer. Ik krijg altijd éénzelfde volume. Welke stand ik ook kies ( behalve bij volume 0, dan koppelt hij de ingang los van het bordje ). Ik ben dan terug naar Layout 6 gegaan. Jve blijft niet werken zoals het moet. Ik hoor steeds ( met beide layouts ) wel de relaistjes klikken. Dus dat gaat goed denk ik, maar mijn volume gaat maar niet harder/zachter...
Eigenlijk is dat ding een beetje om gek van te worden
!- Bijlagen
-
Hallo Jan,
Ja, de JvE heeft probleemloos gewerkt. Jos heeft deze zelf gecontroleerd op zijn werkbank aan een scoop. Ik stond erbij en heb kunnen zien dat ie werkte. Dit was even nodig omdat de regeling van Flup (en ook die van mij) zijn voorzien van de laatste firmware. Deze moest worden aangepast aan de "oude" regelingen, waardoor een extra controle nodig was.
Als de storing eruit is als je de bufferprint er tussenuit haalt, waarom laat je die er dan nog tussen zitten en geef je de JvE de schuld?
Groeten,
Mischa
Ja, de JvE heeft probleemloos gewerkt. Jos heeft deze zelf gecontroleerd op zijn werkbank aan een scoop. Ik stond erbij en heb kunnen zien dat ie werkte. Dit was even nodig omdat de regeling van Flup (en ook die van mij) zijn voorzien van de laatste firmware. Deze moest worden aangepast aan de "oude" regelingen, waardoor een extra controle nodig was.
Als de storing eruit is als je de bufferprint er tussenuit haalt, waarom laat je die er dan nog tussen zitten en geef je de JvE de schuld?
Groeten,
Mischa
Tuurlijk heeft die perfect gewerkt. Ook toen ik hem net aansloot, opeens na een tijdje deed die het niet meer goed. Dus elk stapje klikt netjes zoals het hoort maar het volume wijzigt niet. Misschien heb ik iets overbrugd... Ik ga eens goed alles nalopen.Wowly schreef:Vervang de Jve eens door een potmeter. Zo'n JvE is toch een vrij "complex" bouwsel met aardig wat componenten. een simpele pot zal die JvE uitschakelen als oorzaak van je problemen. De JvE heeft al eens eerder probleemloos bij jou gefnctioneerd?
Jan
Omdat het eerst wel werkte en dan na 5 min niet meer. Dat het vage eraan !mischa72 schreef:Hallo Jan,
Ja, de JvE heeft probleemloos gewerkt. Jos heeft deze zelf gecontroleerd op zijn werkbank aan een scoop. Ik stond erbij en heb kunnen zien dat ie werkte. Dit was even nodig omdat de regeling van Flup (en ook die van mij) zijn voorzien van de laatste firmware. Deze moest worden aangepast aan de "oude" regelingen, waardoor een extra controle nodig was.
Als de storing eruit is als je de bufferprint er tussenuit haalt, waarom laat je die er dan nog tussen zitten en geef je de JvE de schuld?
Groeten,
Mischa
Met deze wiring heb ik geen trafobrom en geen geknetter.
De buffer is verwijderd, de Jve steraarde is verwijderd.
Overigens ging de Jve pas weer goed werken als ik R1/R2 ( RGnd / LGnd / PowerGnd ) met elkaar verbond.
Nu is de basis goed, en moet ik weten hoe ik die buffer daartussen gooi zonder dat de boel gaat knetteren en brommen.
Ook gebruik ik nu maar de helft van het aantal afgeschermde kabeltjes ( 2 aders + mantel ) is wat minder kabelsalade. Voorheen gebruikte ik maar 1 ader van de 2 aanwezig, eigenlijk onnodig verspilling...
Iemand een idee hoe ik de buffer nu het beste aansluit ?
De buffer is verwijderd, de Jve steraarde is verwijderd.
Overigens ging de Jve pas weer goed werken als ik R1/R2 ( RGnd / LGnd / PowerGnd ) met elkaar verbond.
Nu is de basis goed, en moet ik weten hoe ik die buffer daartussen gooi zonder dat de boel gaat knetteren en brommen.
Ook gebruik ik nu maar de helft van het aantal afgeschermde kabeltjes ( 2 aders + mantel ) is wat minder kabelsalade. Voorheen gebruikte ik maar 1 ader van de 2 aanwezig, eigenlijk onnodig verspilling...
Iemand een idee hoe ik de buffer nu het beste aansluit ?
- Bijlagen
-
Wat doet ie als je de buffer er gewoon tussen zet? Er is inmiddels veel aan je bedrading veranderd (lees: verbeterd). Misschien werkt het zoals je het nu gemaakt hebt. Een kleine moeite, maar kan je veel (misschien overbodig) denkwerk schelen. In principe zou het er nu alleen nog maar aan kunnen liggen dat je de JvE kwa massa helemaal los hebt liggen van de rest. Maar goed, dat is nu ook het geval en het werkt, dusssss.
Groetjes,
Mischa
Groetjes,
Mischa
Ja toen ik die nog niet had gekoppeld, brommmmmmmmmmmmmm ...mischa72 schreef:Wat doet ie als je de buffer er gewoon tussen zet? Er is inmiddels veel aan je bedrading veranderd (lees: verbeterd). Misschien werkt het zoals je het nu gemaakt hebt. Een kleine moeite, maar kan je veel (misschien overbodig) denkwerk schelen. In principe zou het er nu alleen nog maar aan kunnen liggen dat je de JvE kwa massa helemaal los hebt liggen van de rest. Maar goed, dat is nu ook het geval en het werkt, dusssss.
Groetjes,
Mischa
Volgens mij loopt de Jve Massa via de DAC ==> DAC Voeding ==> steraarde
Ik zal maar eens wat uitproberen
-
