To buffer or not to buffer: 6-channel preamp obv PGA2311

[Jan Geert]

Beide lay-outs zijn eenvoudig te verwezenlijken. De 1646 is een 'afterthought' natuurlijk, en de pga met zijn 5v en de 1646 met zijn 15v voeding zitten op aparte bordjes.
Scenario 1 is het eenvoudigst, daar hoef ik eigenlijk niets aan te passen.
Maar scenario 2 is eigenlijk ook geen extra werk. Sterker nog, op de foto verder naar boven zie je tussen de 2 grote condensatoren op het rechter bordje, boven de lege dip8, een faston met en zwarte draad. Die gaat naar het punt tussen de 2 grote condensatoren van de 5v voeding van de pga. Dat is dus voor de tweede mogelijkheid, moet ik alleen de bus onderbreken tussen de 2 bordjes, kan gewoon bij de stekkerverbinding los worden gehaald.

[OWC]

Beide lay-outs zijn eenvoudig te verwezenlijken. De 1646 is een 'afterthought' natuurlijk, en de pga met zijn 5v en de 1646 met zijn 15v voeding zitten op aparte bordjes.
Scenario 1 is het eenvoudigst, daar hoef ik eigenlijk niets aan te passen.
Maar scenario 2 is eigenlijk ook geen extra werk. Sterker nog, op de foto verder naar boven zie je tussen de 2 grote condensatoren op het rechter bordje, boven de lege dip8, een faston met en zwarte draad. Die gaat naar het punt tussen de 2 grote condensatoren van de 5v voeding van de pga. Dat is dus voor de tweede mogelijkheid, moet ik alleen de bus onderbreken tussen de 2 bordjes, kan gewoon bij de stekkerverbinding los worden gehaald.

Ik bedenk me net dat scenario 1 niet zo best is, dan lopen alle stromen via 1 (PGA) kanaal (incl voeding)
Dus optie 2 blijft over

[Jan Geert]

Zo dan maar. Dit is eigenlijk maar een paar minuten solderen. Inderdaad zou zoals het eerst zat de 2 aardbussen van de 15v en de 5v in serie komen te zitten (mogelijkheid 1). Met een paar eenvoudige omzettingen heb ik nu 3 voedingen met een lineaire aardbus, en die zitten alle 3 vanaf de eerste voedingscondensator naar het centrale punt en van daar naar de kast (mogelijkheid 2)

het omzetten van het schema was veel meer werk

[Jan Geert]

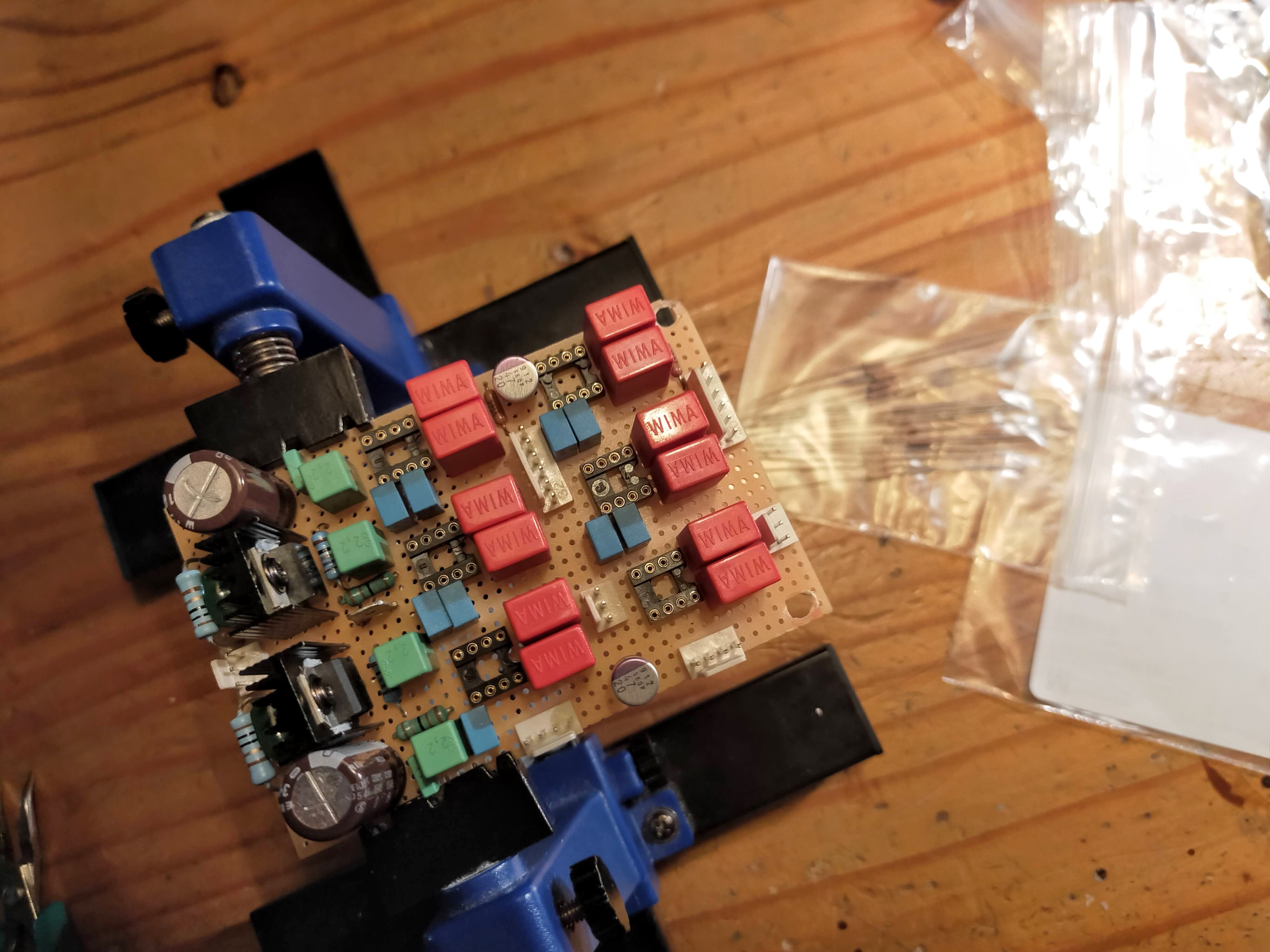

Eerste poging tot indeling:

strak in de maat maar als opgemeten kan ik iig de componenten kwijt op een logische plaats. Er is zelfs ruimte voor kleine RN55 uitgangsweerstanden.

De echte uitdaging zit aan de onderkant

[OWC]

haha!
Mooie uitdaging toch!
Je kunt ook twee weken wachten en ze even mooi laten maken bij je favoriete PCB boer

[Jan Geert]

Ik heb nog nooit iets laten maken bij een pcb boer....doe meestal buizen

Ik zal toch eens een poging moeten wagen om met een programma als Eagle te leren werken. Punt is dat ik daar toch tijd voor moet gaan maken en die tijd heb ik niet.

Dit zou ook gelijk meerlaags zijn.

Ik ga voor nu die uitdaging wel even aan. In mijn hoofd lijkt het in ieder geval te kloppen, nu in het echt maar proberen
