Enkele of dubbele soft start nodig?

[fred64]

Waar stond dat schema van anne?

[Pjotr]

viewtopic.php?p=1953010#p1953010 en zie mijn opmerkingen hier: viewtopic.php?p=1953278#p1953278

[fred64]

Je bedoeld relais, weerstand van 100 parallel en 220?

Begrikp je commentaar hierop niet goed.

Fred

[Pjotr]

Je bedoeld relais, weerstand van 100 parallel en 220?

Begrikp je commentaar hierop niet goed.

Fred

Vergeet dat dan maar. Ik bedoel voor R4: 4x 100ohm 5W parallel. Voor C2 is 220uF/50V groot genoeg. C1 moet een X1 of X2 condensator zijn b.v. https://www.eoo-bv.nl/wissel-spanning/1 ... &results=1 Voor het relais kun je deze nemen: https://www.eoo-bv.nl/relais-meer-dan-2 ... 14024.html

[Ah!buis]

Of zo, hoewel dat relais wel erg zwaar is voor de job.
Bij Conrad is de keus ntc beperkt, meest in de buurt genomen.
Anne

[Pjotr]

Dat is het verkeerde schema Anne. Ik linkte naar een ander!

Hoezo is dat relais te zwaar? 2,5 euries Je schakelt hier inductief en dan is dat relais echt niet overbemeten. Bovendien heeft dat relais precies de goede spoelweerstand voor een serie C van 220nF. Die elco's zijn veel te groot Anne. Zo duurt het 10 seconden voordat het relais om gaat. 0,2 - 0,5 sec is lang zat voor inschakelen.

[Ah!buis]

Gewoon 't laatste schema waarmee fred de knoop wou doorhakken met evt nog ntc ipv gewone weerstand. Heb ik zijn schema wat aangevult, om 't niet te moeilijk te maken, en de BOM aangepast.Daarin stond (en staat) deze relais,

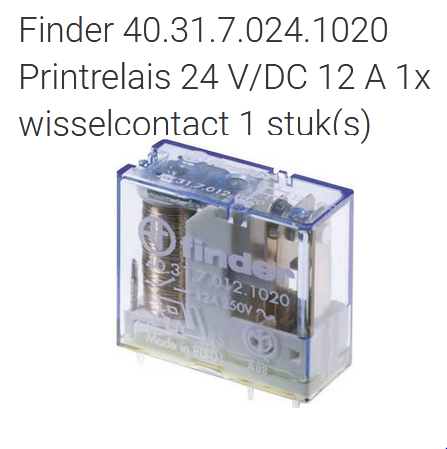

En die vind ik nogal dik om een ntc te overbruggen nadat de piek voorbij is.
En spoelweerstand is 1k2, vandaar de 330n condensator.
Anne

[fred64]

Heren, kei bedankt voor de input. Ik ga voor het ah!buis schema, top. Puur omdat het mag en kan. Het relais laat ik na 2 tot 3 seconden schakelen. (Niks voor zeggen!) Ga ff rekenen, vind ik leuk.

Kei bedankt allemaal, en een fijne en virus vrije dag toegewenst.

Gr. Fred

[Ah!buis]

Nog even een variatie op hetzelfde schema.
Met onderdelen van bij E.O.O. (bestellen via email).
Bij gebrek aan dikke ntc maar drie in serie.
En met drie elcos kunnen dmv draadbruggen de wachttijd gekozen.Geen, een of twee doorverbinden.Geschat, ½, 1 of 1½ seconde.
Anne

[fred64]

Super anne

[beijert]

Is daar een printje van te maken of reeds beschikbaar?

[fred64]

Goede vraag!!!

[Shadow]

Gewoon even op gaatjes print opbouwen?

[fred64]

Werkt perfect!

[ds23man]

Wat? De schakeling of gaatjesprint.

[fred64]

Gaatjesprint.

Gr. Fred

[ray5150]

Wel rekening houden met kruipafstanden en dergelijke; er is geen galvanische scheiding met het net.

[fred64]

Sorry ray? Kruipafstanden e.d.?

[ray5150]

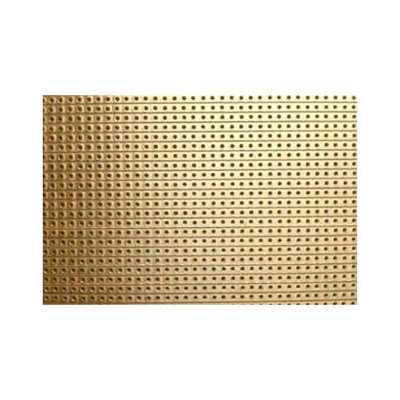

Een gaatjesprint is over het algeheel uitgevoerd in 2.54 mm. dat is de hartmaat van tussen de gaatjes.
Als je dan fase en nul zo vlak bij elkaar zet, is er kans op vonkoverslag. met het nodige vuurwerk tot gevolg.
Je ziet op deze foto dat de ruimte tussen twee koper sporen minder dan 1 mm is. als ik iets voor netspanning op gaatjesprint maak deed ik altijd 1 spoor ertussen vrij houden en het koper verwijderen met een mesje en een klein boortje. tegenwoordig maak ik printen met de etsbak of in China laten stampen, dan kun je er in het ontwerproces op de computer al rekening mee houden.

Weet niet exact wat de normen/eisen voor deze afstanden zijn, ik ga zelf altijd uit van een minimum van een millimeter of 5 a 6.
Andere posters in dit topic kunnen daar vast meer over vertellen.

[Shadow]

Ja Ray bedoeld de afstand tussen spanningvoerende delen onderling en ten opzichte van de kast, zodat je niet een onplezierige opdonder krijgt...

[fred64]

Dacht ik al, zo iets. Komt goed.

Gr. Fred

[fred64]

16 ohm ntc ook goed?

Gr. Fred

[Ah!buis]

16 ohm ntc ook goed?

Hoezo, is de andere uitverkocht ?
Krijg je een iets kleinere startweerstand en daarmee een iets grotere inschakel stroomstoot.
Maakt niet zoveel uit.
Anne

[fred64]

Super Anne.

Gr. Fred

[fred64]

E.O.O. levert niet meer. Conrad heeft ook niet alles.

Dus een beetje schrapen.

Gr. Fred
