Hoofdtelefoonversterker met SMD

[hannesie]

Die trafo van Conrad heeft net niet de goede steek 20x25 zou het moeten zijn.
De primaire heeft dan een afstand van 20, net als de sec.
Maar de afstand tussen pri tot sec is 25 mm.

Ik ga het gewoon proberen met de 3.2 VA.

[hannesie]

Toch maar besteld, en de LM4562 ook, komt qua prijs dan ook in vrije verzending.
Pootjes kan ik wel een nieuw gaatje boren en wat schuin weg buigen, moet wel lukken.

Die 3,2 VA had ook het probleem met de steek.

Bevestigingsmail.

[sevenup]

Nu zie ik het idd. De trafo van dickbest is anders:

http://www.gerth-trafo.de/pages/421xx2.pdf

Deze heb ik toegepast in de layout.

[Kaplaars]

Mocht je alsnog opzoek willen naar een perfect passende trafo, ik heb dit type besteld:

http://www.eijlander.nl/2150045m-transf ... l?___SID=U

[hannesie]

Mocht je alsnog opzoek willen naar een perfect passende trafo, ik heb dit type besteld:

http://www.eijlander.nl/2150045m-transf ... l?___SID=U

Je wilt niet weten welke zoekfuncties ik heb gebruikt om het te vinden, en dan kom jij met een Hollander.

Ik had dan wel Belgen en Duitsers, maar vond het wat te omslachtig, en dan verder geen andere gewenste onderdelen.

Ik wacht wel af, heb tijd genoeg.

[Ah!buis]

Ik wacht wel af, heb tijd genoeg.

Beid uw tijd, maar doe het vlug,
anders bijt de tijd misschien terug
Anne

[hannesie]

Ik wacht wel af, heb tijd genoeg.

Beid uw tijd, maar doe het vlug,
anders bijt de tijd misschien terug
Anne

Als ik het op 6 feb er op heb gesoldeerd, is het vlug genoeg.

[AatV]

Ik wacht wel af, heb tijd genoeg.

Heb ik ook nog wel een :

Gebruik het uur,
tis kort van duur.
De tijd gaat vlug,
keert niet terug.

groet,
Aat

[hannesie]

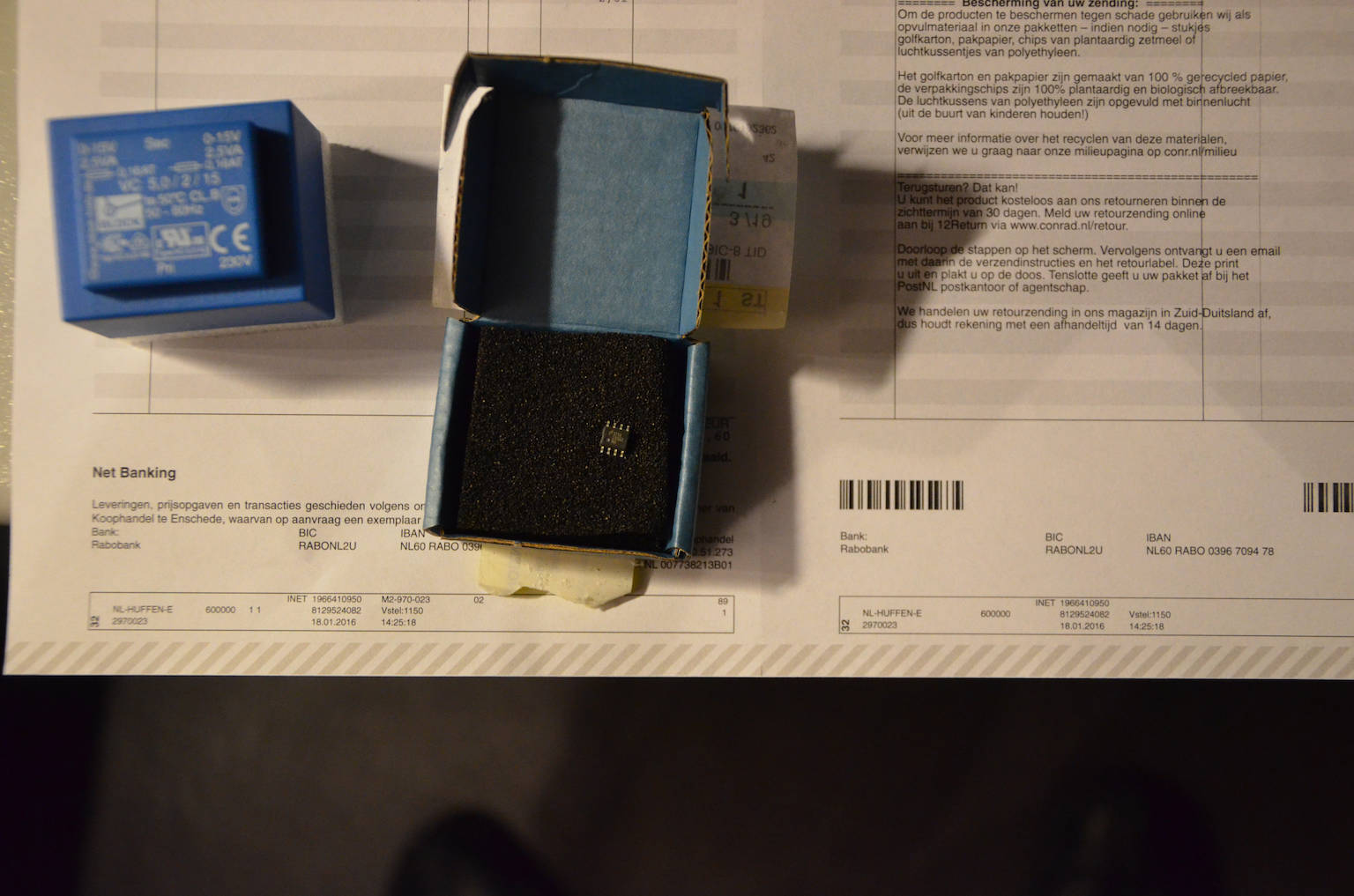

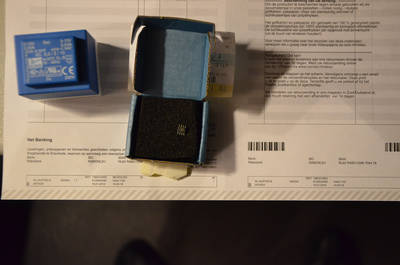

Af en toe is het ook wel lachen, komt er een bevestigingsmail, het is er..................?? , maar het aantal/hoeveel opamps ben ik wel benieuwd naar.


Aantal Artikelnr. Artikelomschrijving
-------------------------------------------------------------------
1 ST x 710716 Print transformator VC 230V 2x333mA
1 ST x 1010799 Ic OPAMP AUDIO LM4562MA/NOPB SOIc-8 TID

De volgende stap is dat wij het pakket aan onze logistieke partner
overdragen. Afhankelijk van de door u gekozen verzendwijze is dit PostNL
(standaardverzending) of UPS (express service). Zodra het pakket in hun
distributiecentrum arriveert, ontvangt u een e-mail met daarin de Track &
Trace-code.

[hannesie]

Mijn voorgevoel was juist, heb gisterenavond maar een account bij Mouser aangemaakt.

[sevenup]

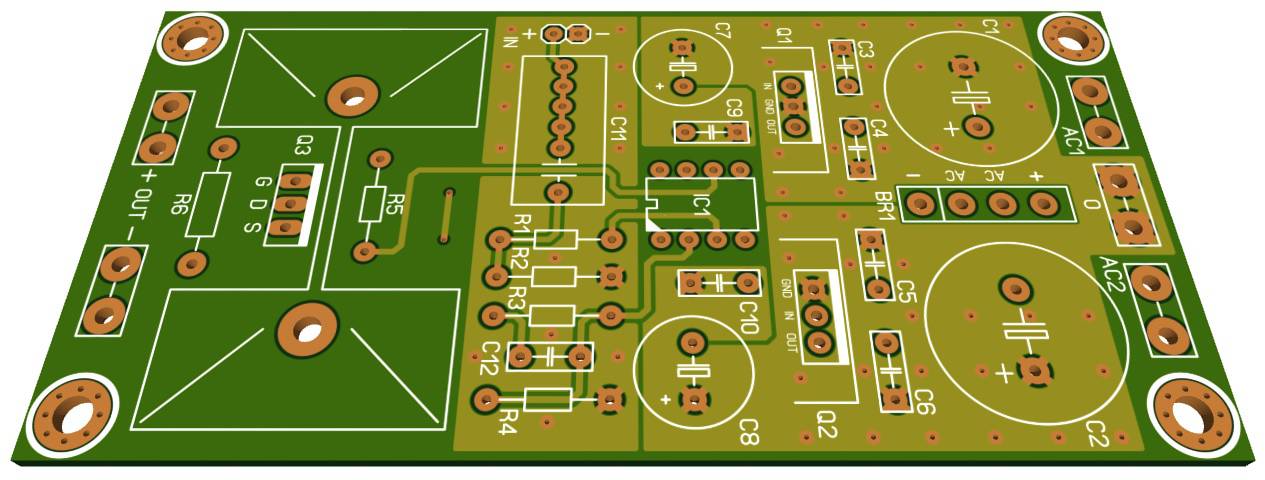

Ook leuk, hoofdtelefoonversterker met opamp en mosfet klasse A buffer.

[hannesie]

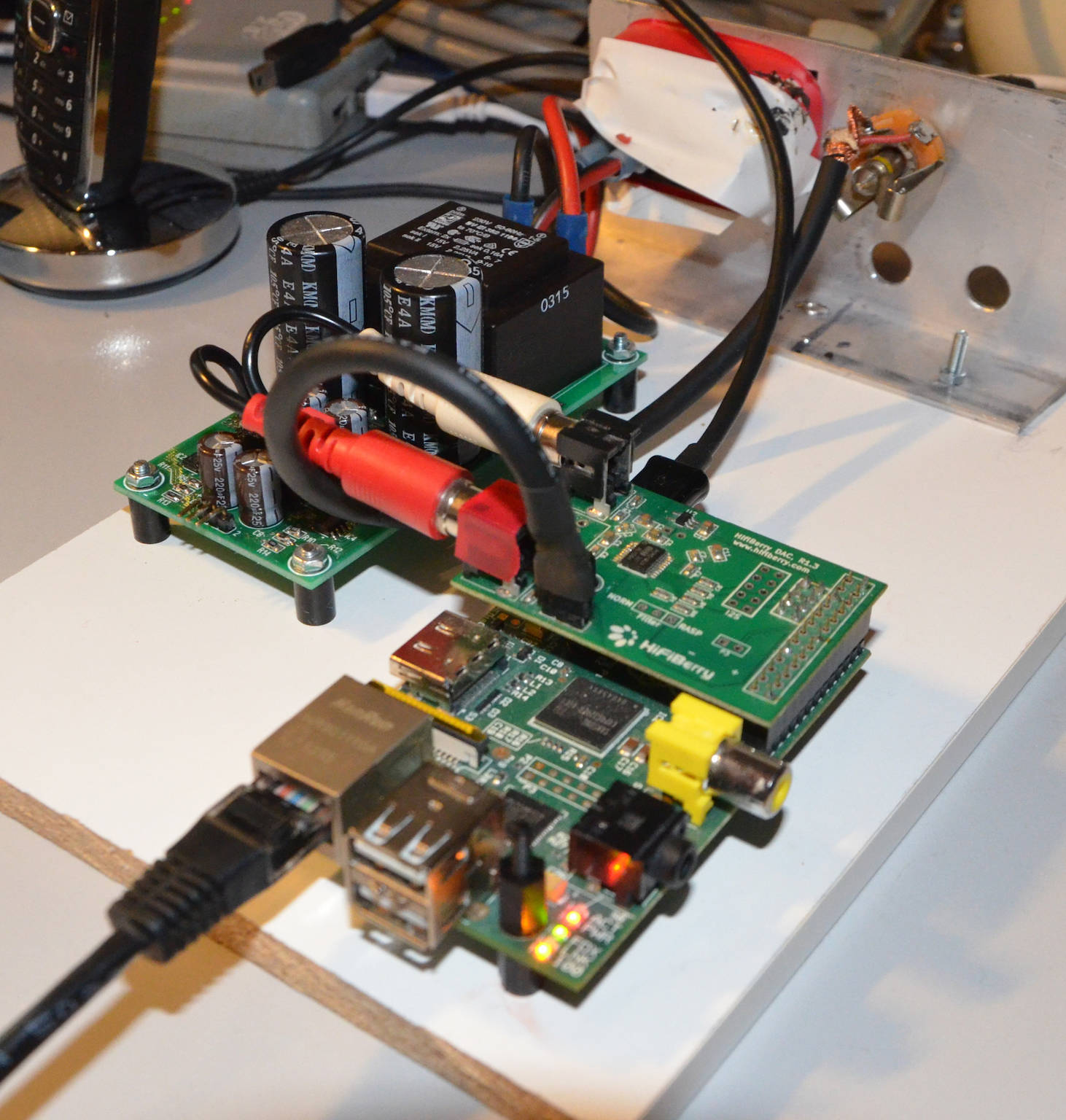

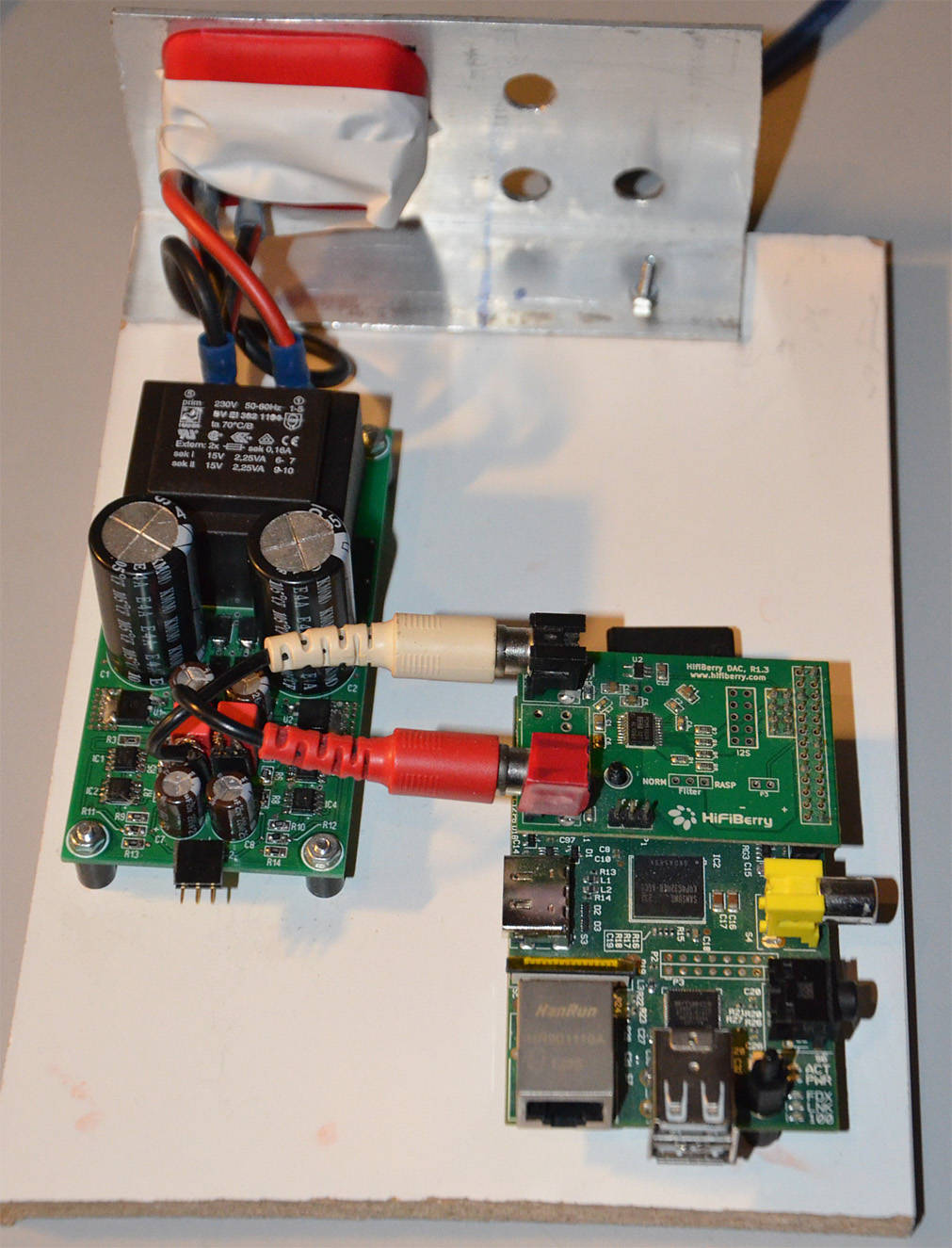

Ik heb de mijne maar even op een plankje gezet.

Ik ben benieuwd of er geluid uit komt, nu nog geen aansluiting naar een kop telefoon, ofte wel jack chassis. maar er komt geen rook of rare dingen uit.

Niet zo netjes als de veteranen hier op het forum, maar we zien, of liever gezegd horen het wel.

[ds23man]

Wij van Croma adviseren wc eend.

[Pjotr]

Wij van Croma adviseren wc eend.

Met WC-eend krijg je die print ook niet schoon meneer Croma

[ds23man]

Wij van wc eend adviseren MrProper.......

[hannesie]

Kusje dr op?

Mr Proper kennen we hier niet, dan maar een alternatief genomen.

Opamp linksonder zit een scheetje beef.

[hannesie]

Het leek zo mooi, maar hij doetut nie.

Maar er komt meer of wel geluid uit de PCM5102A, van de directe verbinding met de Dac.

Na alle moeite, ben benieuwd of ik het kan vinden
Anders bouw ik hem op nieuw op.

Hij gaf even geluid via 1 kant.

[Kaplaars]

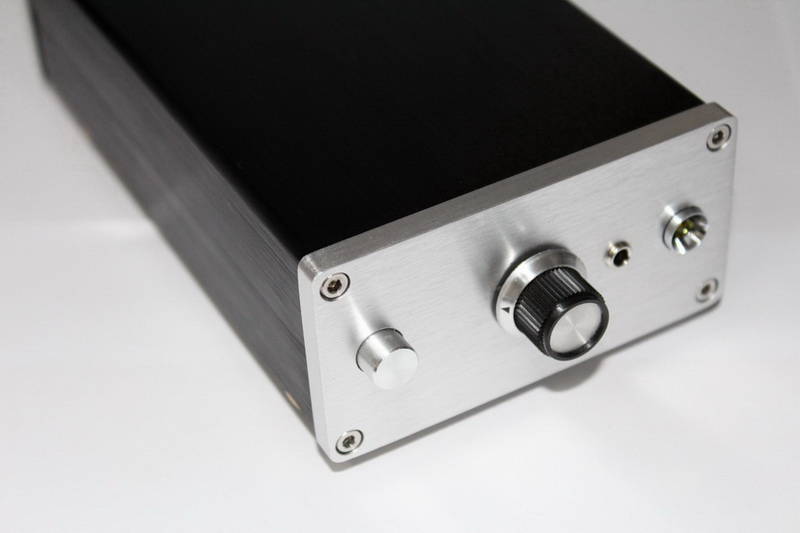

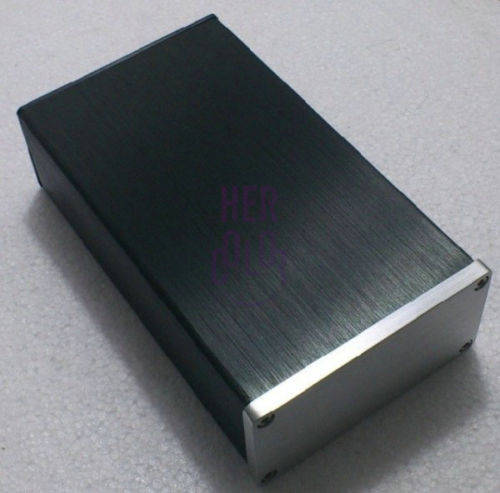

Tadatata... het bakkie is af Naast lekkere nasi, hadden ze in het verre oosten ook een mooi ka(s)si(e)

bestandsbron:
https://michaelq.home.xs4all.nl/Projects/SMD/s-l500.jpg

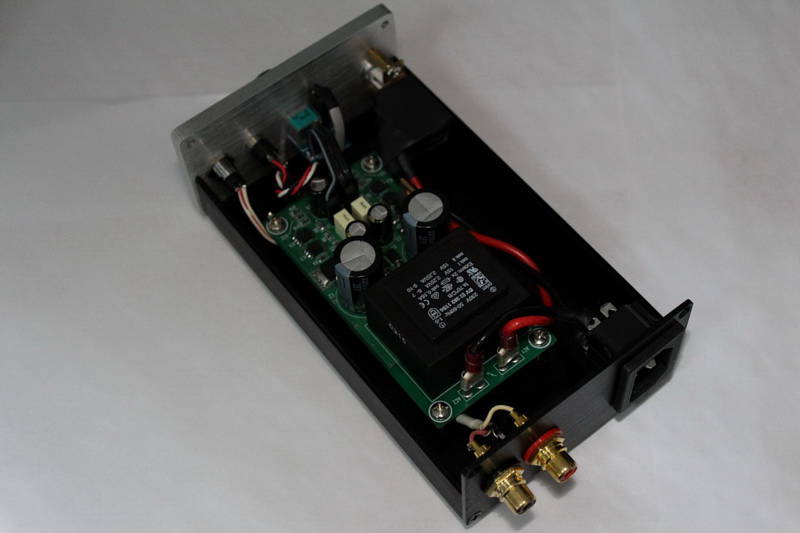

Na wat boor-, tap- en soldeerwerk is dit het uiteindelijke resultaat geworden:

https://michaelq.home.xs4all.nl/Projects/SMD/13-02-16%20(2).JPG

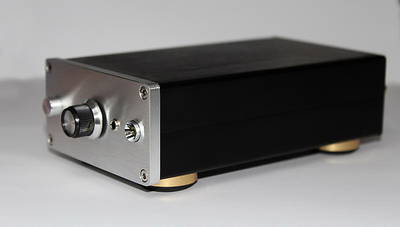

bestandsbron:
https://michaelq.home.xs4all.nl/Projects/SMD/IMG_4013.JPG

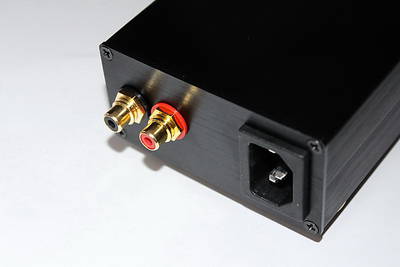

bestandsbron:
https://michaelq.home.xs4all.nl/Projects/SMD/IMG_4015.JPG

bestandsbron:
https://michaelq.home.xs4all.nl/Projects/SMD/IMG_4016.JPG

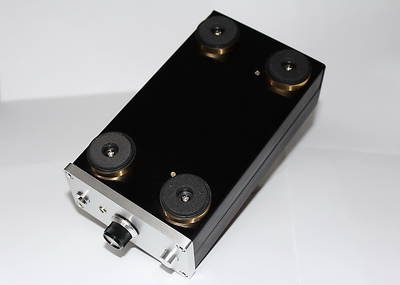

bestandsbron:
https://michaelq.home.xs4all.nl/Projects/SMD/IMG_4020.JPG

Beestje klinkt prima! Het formaat is 9.5 cm X 4 cm X 16 cm. Lekker compact dus. Michiel, wat wordt het volgende project? PS. Hannesie check even elco C8, die zit op jouw printje verkeerd om. Het beste kan je denk ik even alle soldeerpunten nalopen. Meet na of alles een goede verbinding maakt en check of alles spanning krijgt.

[hannesie]

Goeie tip, ga ik zo even doen, nu even met de Soekris bezig.

Nog wat anders, kun jij je foto's niet beter op het forum zetten, als je toevallig een keer weggooit, kunnen we ze hier ook niet meer te zien krijgen, en dat zou zonde zijn.
|Het ziet er gewoon erg goed uit.

[Barry2001]

Geen zekering Of zit deze op een niet zichtbare plaats..

[sevenup]

Geen zekering Of zit deze op een niet zichtbare plaats..

Inderdaad, ik zie ook geen zekering. Ook zou ik de randaarde nog aansluiten, voor de veiligheid.

Verder mooi gebouwd, lekker compact

[hannesie]

Volgens mij heb ik er een veel te zware zekering in zitten, wat zou ongeveer de waarde moeten zijn?

[Kaplaars]

Volgens mij heb ik er een veel te zware zekering in zitten, wat zou ongeveer de waarde moeten zijn?

2 x 160mA secundair, of rond de 50 á 100 mA primair zou genoeg moeten zijn.

@Anderen, de zekering zit vlak voor de netschakelaar onder de krimpkous sleeve (zo'n klein soldeerbaar type) . De randaarde laat ik in deze versterker weg. Ondanks dat het veiliger is brengt dat ook weer een risico op groundloops en andersoortige noise. In principe zit het geheel dusdanig solide vast dat de kans op losschieten van de spanningsvoerende delen nihil is, dus denk ik dat ik er deze keer wel mee weg kom .

[hannesie]

Je hebt een mooi wapper bakkie staan op je site.

Bedankt, ik kan weer verder.

Er staan sowieso veel leuke dingen daar.

[Kaplaars]

Thanks Hans! Zit momenteel een beetje in de wapperfase
