SE EL156 Penthode

[Kappa7]

Voor mijn huidige project maakt het iets veel uit daar ga ik maar tot 100V.
Verder staat er niets op vermeld dus ook niet de fabrikant.
Zal eens de gegevens opvragen bij de leverancier.

[Tom Magchielse]

Hoi Aat, leuk om te zien dat je nu iets met die Telefunken flessen gaat maken!
Er is de laatste tijd enig rumoer over de "trans" versterker van Menno van der Veen.
Menno heeft er nog niets over gepubliceerd, (het gaat een boek worden), maar kan het zijn dat jouw idee enige verwantschap heeft met die "trans". Menno houdt er binnenkort een AES lezing over.
Als ik het goed begrijp zit het zo: Menno wil een eindbuis met lokale tegenkoppeling gebruiken, om die, zijnde de grootste bron van vervorming, te lineariseren. Dat kost ontzettend veel lusversterking, en maakt dat de eindbuis een hele hoge stuurspanning nodig heeft. Dat lost hij dan op door een transconductantie (=stroombron-) trap, die het stuurrooster van de eindbuis gaat sturen. Dat lijkt op jouw schema, of zit het toch anders?
vriendelijke groet,
Tom

[Henkjan]

het boek is er al, te bestellen bij Menno

[AatV]

Hoi Aat, leuk om te zien dat je nu iets met die Telefunken flessen gaat maken!
Er is de laatste tijd enig rumoer over de "trans" versterker van Menno van der Veen.
Menno heeft er nog niets over gepubliceerd, (het gaat een boek worden), maar kan het zijn dat jouw idee enige verwantschap heeft met die "trans". Menno houdt er binnenkort een AES lezing over.
Als ik het goed begrijp zit het zo: Menno wil een eindbuis met lokale tegenkoppeling gebruiken, om die, zijnde de grootste bron van vervorming, te lineariseren. Dat kost ontzettend veel lusversterking, en maakt dat de eindbuis een hele hoge stuurspanning nodig heeft. Dat lost hij dan op door een transconductantie (=stroombron-) trap, die het stuurrooster van de eindbuis gaat sturen. Dat lijkt op jouw schema, of zit het toch anders?
vriendelijke groet,
Tom

Moest er een keer van komen! Om met vier eindbuizen wat reserve te hebben heb ik besloten tot Single Ended.
Zag op een gegeven moment een schema langs komen wat me aansprak (met transistor) en heb nu alle "spullen" verzameld.

Wat ik van Menno's 'trans' versterkers weet is dat hij aan de stuurbuis nog een fet gehangen heeft voor een grotere versterking en vervolgens een fet, die het versterkte ingangssignaal en de tegenkoppeling van de anode/trafo-primaire a.h.w. van elkaar aftrekt en het gemixte signaal aanbied aan het rooster van de eindbuis. Een soort sterk vergrote lokale tegenkoppeling.
Dit is in ieder geval wat ik er van maak, er zijn er misschien die het fijnere ervan weten.

Bij mijn (nou ja mijn... ) schakeling is de gehele versterker (in tegenstelling tot die van Menno) DC gekoppeld, je kan op die manier een redelijk zware tegenkoppeling over de gehele versterking realiseren.

groet,
Aat

[Tom Magchielse]

Ik heb intussen gezien dat er al een draadje over dit onderwerp was, waarin jullie al een heleboel behartenswaardige dingen gezegd hadden. Ik moet bekennen dat ik niet alles over buizenversterkers volg . Maar mijn vraag was dus nogal overbodig.
Voor wie de degens wil kruisen met Menno: hij geeft op 12 april a.s om 20.00 uuur een lezing over dit onderwerp in zijn nieuwe werkplek,
Ir. bureau Vanderveen
Schwartzenbergweg 18
8743 KZ Hichtum
0525-576191 en 06-10078996
AANMELDEN:
Deelname aan de bijeenkomst is kostenloos en staat eveneens open voor leden van NAG, VCA en VPT. Echter zonder aanmelding geen deelname!
Aanmelden bij voorkeur via het webformulier:
http://aes-section.nl/webformulieren/aa ... st243.html

PROGRAMMA:
Menno heeft zijn fraaie pand in de binnenstad van Zwolle eind 2013 verlaten. Zijn bedrijf is nu in een nieuwe "boerenschuur" op het Friese platteland, vlak bij Bolsward. Zijn lab wordt voor de AES op 12 april voor bezichtiging opengesteld. Het onderwerp van de avond is natuurlijk buizenversterkers, met nadruk op een "vergeten technologie".
groeten, Tom

[AatV]

Een tikje off-topic, maar toch..
Omdat Menno van der Veen’s schakelingen nu toch ter sprake komen, het volgende. Ik had de kans om zijn boekje “Trans”buizenversterkers te bekijken (heb het niet zelf gekocht) en daar wil ik wel wat over kwijt.

In het boekje maken we Menno’s "reis" mee naar schakelingen die afwijken van zijn eerdere publicaties. Hij maakt gebruik van Fet’s, ja zelfs opamps in de signaalweg om in samenwerking met de eindbuizen een zo laag mogelijke vervorming te krijgen. Het hoe en het waarom van het gebruik van stroombronnen e.d. staat netjes beschreven.
Verder is het boek is eigenlijk een beschrijving van een ontwikkeling van een kleine zeer eenvoudige 1 Watt SE versterker met een 6BX7GT eindbuis via een SE versterker van 4 Watt met een EL84 buis naar een tweetal varianten van een 25 Watt PP versterker met EL34’s.

Deze versterkers hebben alle gemeen dat ze DC gekoppeld zijn (in tegenstelling tot mijn vorige posting die geënt was op een proefschakeling). Bovendien wordt bij de meer geavanceerde “trans”versterkers ook de stroom door de eindbuizen geregeld. De vervorming van de versterkers is (veel) lager dan de tot nu toe gepubliceerde ontwerpen van MvdV, eigenlijk geheel veroorzaakt door de tegenkoppellus tussen sturing (voornamelijk Fet’s) en de eindbuis. Als er bij PP een voorafgaande versterking nodig is blijft deze buiten de tegenkoppeling evenals de secundaire van uitgangstrafo, iets wat wel het geval was met voorgaande ontwerpen van zijn hand. Hier is wellicht nog wat te winnen.
Is dit een perfect boek(je)? Nee natuurlijk niet, maar het is wel interessant voor de hobbyist omdat hier toch een wat andere denkrichting ingeslagen wordt. MvdV schrijft zelf dan ook dat dit onderwerp nog in ontwikkeling is.

De prijs van dit boekwerkje is €30, daarbij komen nog €7 verzendkosten. De inhoud beslaat in totaal 116 pagina’s, waarvan zo’n 75 pagina’s gewijd is aan de versterkers, de rest zijn beschouwingen, theoretische berekeningen etc. Is het de prijs waard? Dat moet ieder voor zich zelf weten, voorlopig ga ik een andere weg.

groet,
Aat

[Ah!buis]

Dat moet ieder voor zich zelf weten, voorlopig ga ik een andere weg.
groet,
Aat

Hopelijk niet je "eigen eenzame weg"
We wandelen graag (denk dat ik dat wel voor iedereen hier mag zeggen) met je mee hoor .
Anne

[AatV]

Hopelijk niet je "eigen eenzame weg"
Anne

Je bedoelde dit?

Nee hoor!

groet,
Aat

[Ah!buis]

Lijkt er wel een beetje op
Alleen is 't einde hier nog lang niet in zicht
Anne

[b_force]

offtopic;
Over boeken gesproken:
http://www.valvewizard.co.uk/Book3.html

Ik heb zijn andere boeken gelezen, beste schrijver ooit!

[AatV]

Ondertussen een testbordje in elkaar geknutseld. Om de schakeling eens rustig uit te proberen voordat ik iets definitiefs in elkaar zet.
Kan dan de komende dagen (hoop ik) o.m. meten wat de versterking is van de verschillende varianten.

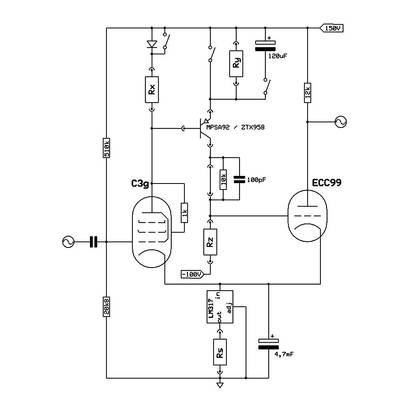

Het schema van het bordje ziet er zo uit:

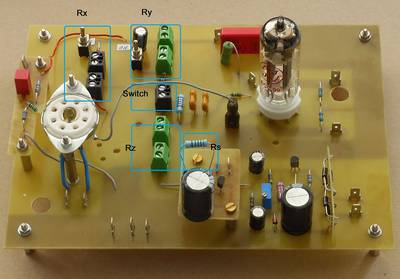

In werkelijkheid ziet het er dan zo uit:
(let niet op de verschillende aan- en opbouwsels, was een kwestie van voortschrijdend "inzicht" )

groet,
Aat

[Ah!buis]

Zozo, voorbereidingen voor uitgebreide testen, zelfs een print ervoor gemaakt
Voor de veiligheid de EL156 maar even niet gebruikt ?
Zie ik op schema geen stopweerstanden, kijk ik naar de print, zou zeggen toch wel
Dat spul in de hoek, voor de negatieve spanning ?
Anne

[AatV]

Zie ik op schema geen stopweerstanden, kijk ik naar de print, zou zeggen toch wel
Dat spul in de hoek, voor de negatieve spanning ?
Anne

Had inderdaad geen stopweerstanden getekend, doe ze er toch wel bij.
Rechtsonder is inderdaad een twee transistor regelaar voor de negatieve spanning, inclusief zelf gefabriekte 'brugcel'

groet,
Aat
