Pass Pearl II Phono versterker met Salas shunts

[Kappa7]

Die ga ik zeker in de agenda zetten
En om te zorgen dat we dan ook de Pearl klaar hebben vanavond ook maar even de bestelling bij Mouser gedaan.
wel in twee delen om de kosten een beetje in de hand te houden, daarnaast heb ik dan het voordeel dat als ik nu wat vergeten ben deze in de volgende ronde mee kan.

[Kappa7]

Vandaag een doosje met spullen van Mouser binnen gekregen.
Een dag eerder dan verwacht.
Nu nog de printjes en dan kan de bout worden opgestookt

[Kappa7]

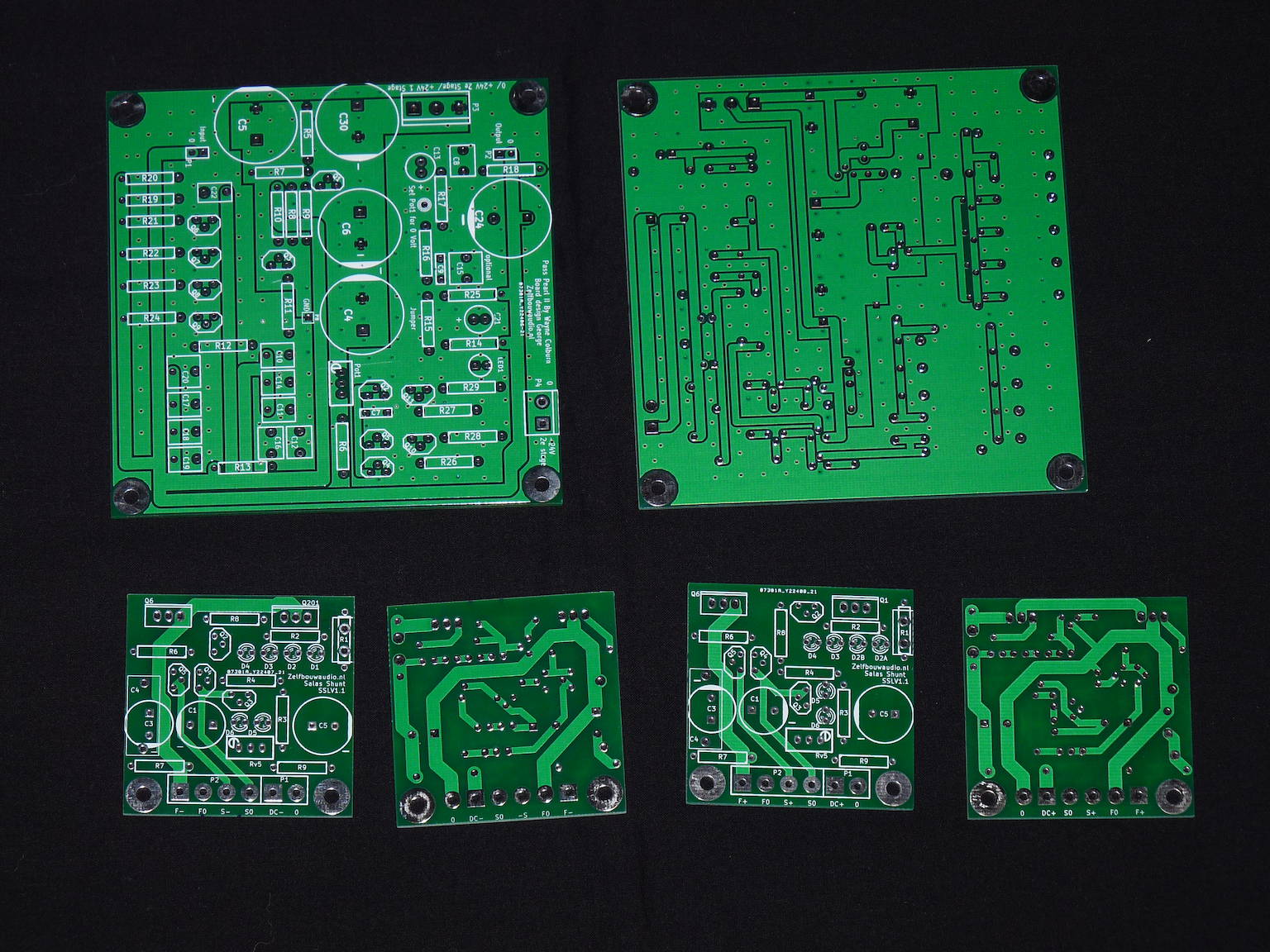

En vandaag lagen deze op de mat.

Ik vind ze zo mooi geworden.
Als je daar weken op aan het zweten ben geweest en je krijgt ineens het eindresultaat in handen dan geeft dat wel een voldoening.

Vanavond zal wel niets meer worden maar van het weekend moet er toch wel iets gedaan gaan worden.
Aangezien ik de spullen voor de voeding nog niet besteld heb ga ik me eerst toe leggen op de Riaa bordjes.
Om te testen heb ik nog wel 4 accu's staan waar ik + en -24V mee kan maken.
met die 40Ah accu's kan ik het wel even uit houden en heb ik tijd genoeg om de voeding ook op te bouwen.

Groetjes George

[ray5150]

Wordt het geen tijd voor een labvoeding ?

[Barry2001]

Gnd via's goed gelukt, silk is goed leesbaar zo, lijkt allemaal ok, gefeliciteerd zo ver

[Kappa7]

Wordt het geen tijd voor een labvoeding ?

waarom? Ik heb toch accu's die leveren een veel mooiere stroom en kan ik wel even een idee krijgen van wat deze phono kan.

[ray5150]

Accu's hebben geen stroom begrenzer, één foutje en je PCB is verdampt...

[Kappa7]

Klopt ik zet er ook wel een zekering tussen en ik weet het een lab voeding is mooier maar dan moet ik die eerst weer gaan maken en dat gaat van het klus budget af en dan kan ik daar beter trafo's en condensatoren voor halen.

[Barry2001]

Dacht dat die accu uit audiofiele overweging bedoelt was, maar je doet daar alles met een accu?? Dan zou ik inderdaad in ene goede voeding investeren, zelf bouwen, whatever. Stroombegrenzing is een must met schakelingetjes testen, en een zekering is altijd te traag. Als die er doorgaat is de patient reeds overleden..

[Kappa7]

Ach ik probeer nu de kosten wat te spreiden en ik ken me zelf als ik de printjes inelkaar heb zitten dan moet het gaan spelen ook. Ik denk dat ik wel even bij een vriend langs ga die een goede labvoeding heeft om de printjes te testen.
Kan ik daarna eens horen wat de printjes doen op een accu.

[dre]

Dat ziet er goed uit!

[Kappa7]

Dat ziet er goed uit!

Bedankt ik ben er ook behoorlijk blij mee.

De eerste stappen zijn gezet en het begint al ergens op te lijken.

Het grootste deel van de weerstanden zijn geplaatst en de C's voor de riaa ook.
De C's aan de uitgang en de weerstand is nog bewust weg gelaten. Ik ben van plan om met een grote 10uF Munrorf met een 0.1uF Russisch papier in olie parallel direct naar de aansluiting te gaan op de achterzijde van het front.
Voor de weerstanden heb ik gebruik gemaakt van een buig mal waardoor de weerstand body mooi in het midden zit en de pootjes de zelfde radius hebben.
Hier voor heb ik een houten blokje genomen en de hoeken rond gemaakt met een kuiltje in het midden om de weerstand te centreren werkt mooi zo.

[dre]

Misschien moet Sander hier maar even kijken.

[sander1238]

Doe ik echt wel dre. Eerst werkend hebben daarna mooi maken.
Btw ziet er keurig uit George

[dre]

Goedemorgen Sander!

[Barry2001]

Dit gaat goed George!

[AatV]

Dat worden deftige prints.
Een vraagje; waarom de uitgangscondensator zo groot? Is de ingangsimpedantie van de aan te sluiten versterker zo laag?

groet,
Aat

[Ah!buis]

Dat worden deftige prints.
Een vraagje; waarom de uitgangscondensator zo groot? Is de ingangsimpedantie van de aan te sluiten versterker zo laag?

groet,
Aat

Ik denk dat P.van Vliet zou zeggen ,
In de eerste plaats omdat Pass dat zegt
in de tweede plaats, ruimte zat
en waarom zou dat niet zo wezen !
Anne

[Kappa7]

Dat worden deftige prints.
Een vraagje; waarom de uitgangscondensator zo groot? Is de ingangsimpedantie van de aan te sluiten versterker zo laag?

groet,
Aat

Meneer Pass zegt eigenlijk een Elco van 22uF men een c er over van 0, 1uF dan is die 10 eigenlijk nog aan de kleine kant
De versterker die hij aan moet sturen heeft een ingang impedantie van 100K en inderdaad dan is die 10 uF best wel groot.
Een c van 0.47uF zou waarschijnlijk ook al voldoen.
Heb er nog niet aan gerekend maar die 10uF had ik nog liggen.

[Kappa7]

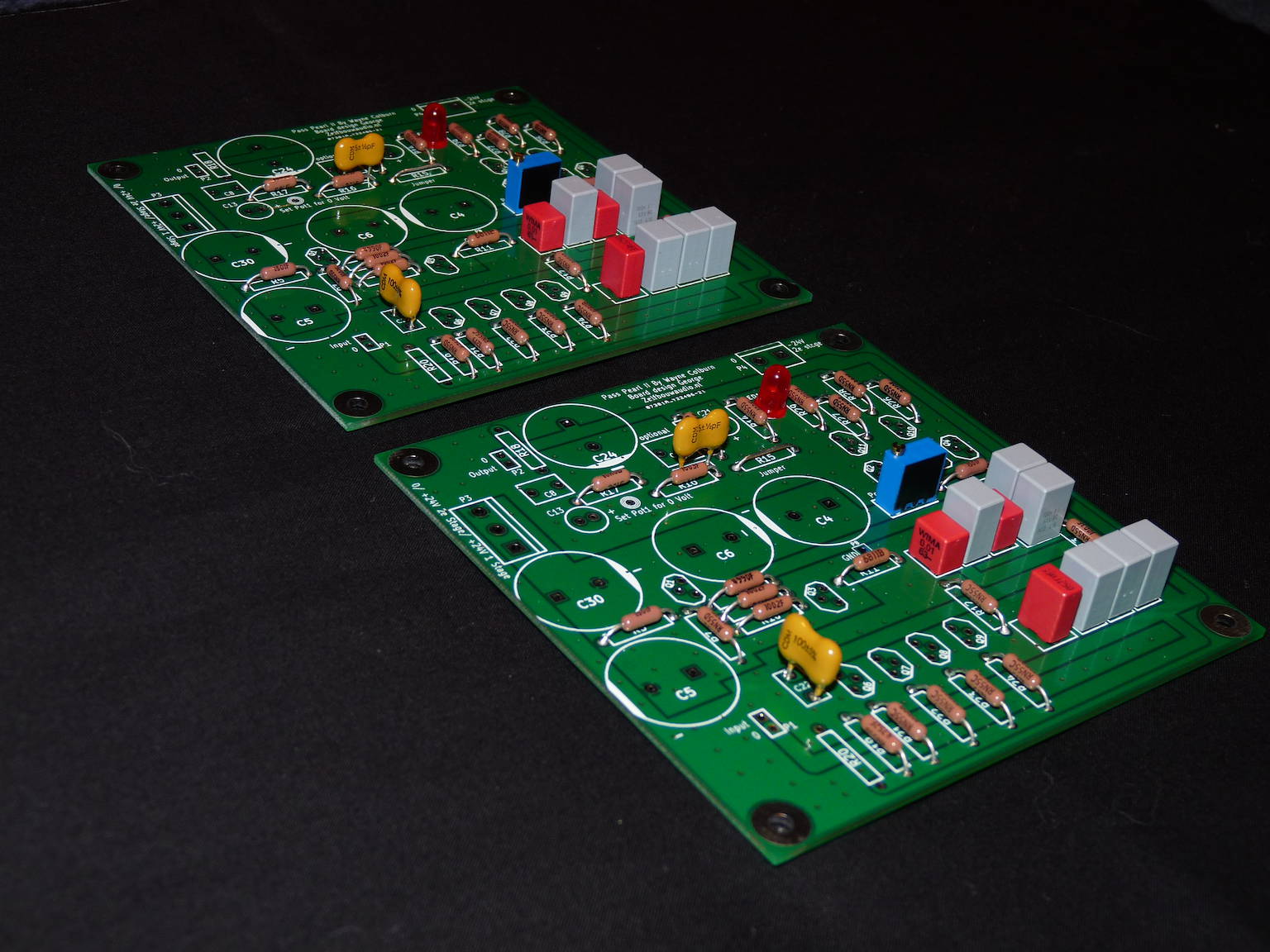

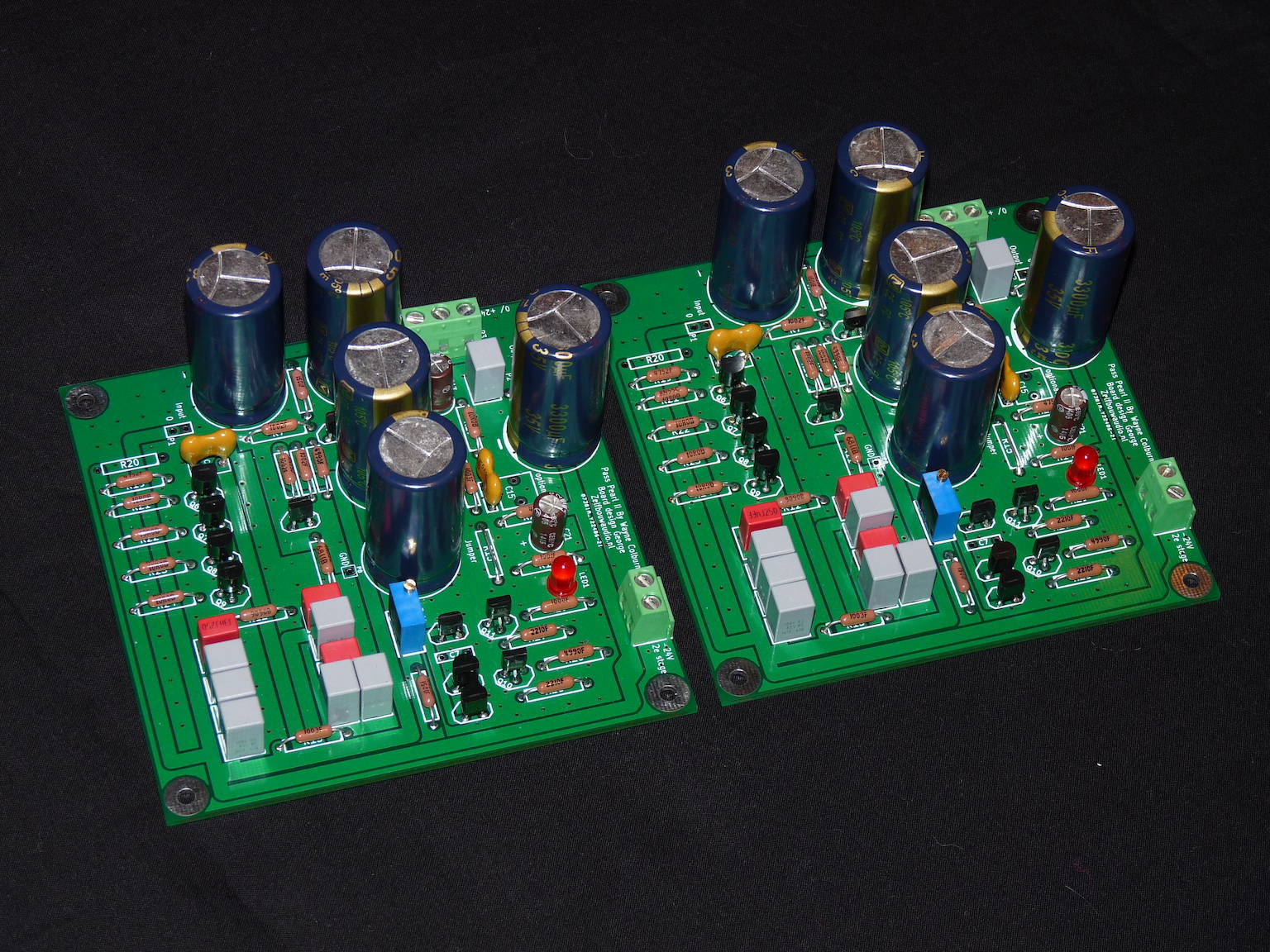

Vandaag weer even verder kunnen gaan en de printen zitten in elkaar.
De laatste koeltorens zijn er net op gegaan.
Ik heb ze nog niet onder spanning gehad maar dat verwacht ik volgende week te gaan doen bij een vriend met een lab voeding.

In tegenstelling van wat ik hier boven heb aangegeven heb ik toch de origineel bedachte elco en C in de uit gang gezet.
Eerst maar eens horen wat dit doet. Ik kan altijd later nog deze C en elco vervangen.
Ook zijn de aansluitdraden van de Mundorf C die ik heb liggen nog al wat dikker en moet ik de print op boren. ik vind het dus voorlopig prima zo.
Alle componenten paste mooi en het ziet er naar uit dat de gebruikte voetprinten goed zijn gekozen of gemaakt.

[Barry2001]

Altijd weer spannend of de footprintjes zijn gelukt maar het ziet er perfect uit allemaal, mooi bordje.

Wat anders, kom je naar Beetsterzwaag volgende week?

[dre]

Dat ziet er goed uit!

[Kappa7]

Altijd weer spannend of de footprintjes zijn gelukt maar het ziet er perfect uit allemaal, mooi bordje.

Wat anders, kom je naar Beetsterzwaag volgende week?

Bedankt voor de complimenten allemaal.
Ik ben er zelf ook erg trots op.

Ik had het eigenlijk niet in de planning om naar Beetsterzwaag te komen. Ik twijfel nog een beetje of ik daar heen ga.

[Barry2001]

Heb wat voor je. Even belast om te testen, werkt nog prima.

[democles]

Ziet er mooi uit George

Ben benieuwd hoe dat gaat klinken.
