Versterkerbouwtopic

[Shadow]

En dat gaat een stuk beter

[Ah!buis]

En dat gaat een stuk beter

Zo mag ik 't horen
Staat nog wel wat onzin op
Parallel/serieel zou 2x of 4x Usec geven . Is natuurlijk 1x en 2x .
Anne

[Shadow]

Ja viel mij ook al op, Talema maakt dan wel een 1000va voor een leuke prijs,
de schema's en het label verslikte ik me even in dus...
Denk dat het wel mogelijk moet zijn om Ray z'n softstartprintje hier voor te knopen?

[Ah!buis]

Ja viel mij ook al op, Talema maakt dan wel een 1000va voor een leuke prijs,
de schema's en het label verslikte ik me even in dus...
Denk dat het wel mogelijk moet zijn om Ray z'n softstartprintje hier voor te knopen?

Hoezo ,geef je het met een wisselstroom relais op
Dat printje is een oplossing om er bij een bestaande versterker aan te hangen,heeft een eigen voeding voor 't relais.
Terwijl er na de trafo en gelijkrichter ook gelijkspanning beschikbaar is, en zelfs vertraagd .
Er zitten daar ook een paar dikke weerstanden in, dat is om de startstroom te kunnen verdragen.Die kunnen vervangen door de NTC's die er voor gemaakt zijn.
Anne

[Shadow]

Zou mooi zijn om dit op een net printje te hebben, aan de andere kant hangt er nu een industrieel Schmitt 4 polig wissel relais aan, wat ook weer een beetje overkill is...
Ik had vanavond aan de afgaande kant van de relaisspoel 3.7k extra gehangen en dan klapt ie nog bijna gelijktijdig met het inschakelen op, heb dan iets van 36v ac over de weerstanden staan bij een voeding van 227vac, heb dan 191 over t relais staan. Dit mag dus nog wel omhoog naar 5k?

[pvanlingen]

@Joram,

Ga je versterker IC's tegen de ijzeren zijkanten aanschroeven?
Zonde om dan nog koelblokjes te gebruiken, eerst een thermische weerstand van IC naar het blik,
dan van het blik naar de aluminium platen, en dan nog eens een keer naar de koelplaten.
Zo blijft er nog veel warmte in de kast hangen.

Beter is om elke zijkant van drie gaten te voorzien die iets groter zijn dan de print breedte,
en wat hoger dan de IC hoogte.
De koelblokjes op een paar mm afstand op de zijkanten monteren (met boutjes en kunststof ringetjes)
Nu kunnen de LM4780IC's direct tegen de koelblokken aan gemonteerd worden en blijft de warmte beter uit de kast.

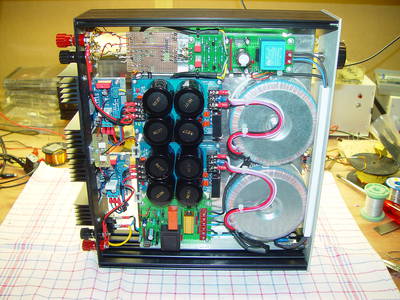

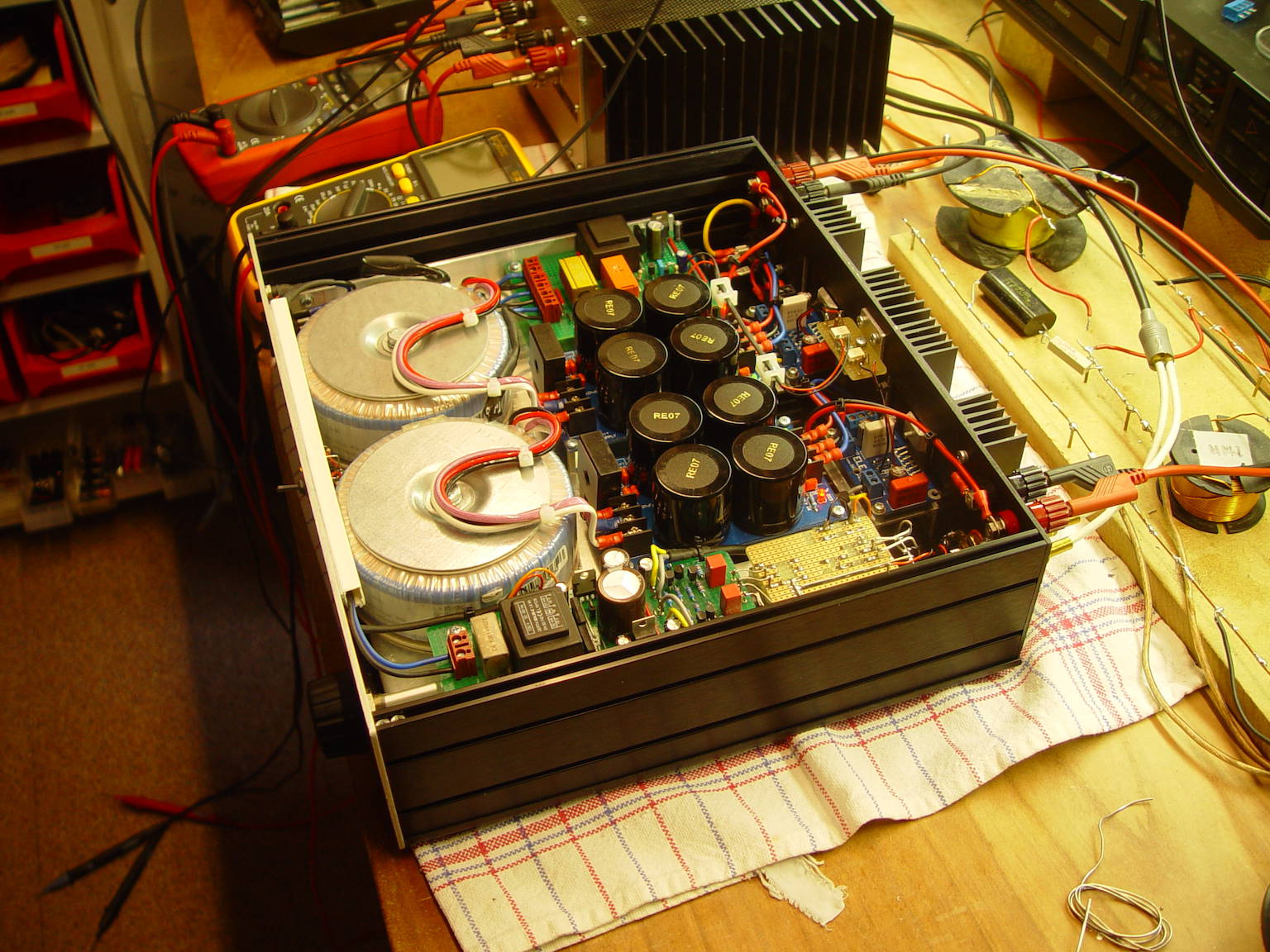

Ik heb nog een paar foto's op de computer van hoe ik het meestal doe.

Paul.

[Ah!buis]

De zaak is, bij welke spanning klapt het relais in.Heeft ie daar bijv. 180V voor nodig dan wil dat zeggen dat spanning op de trafo ook zover is geklommen,dan mag het kontakt dicht,de piekstroom is dan zo goed als voorbij.Onbelast is dat al vrij snel.Als er een stel dikke elco's geladen moeten duurt het langer.
Als het relais al bij lagere spanning sluit krijg je nog wel een stoot.Je zou een serieweerstand moeten kunnen uitzoeken zodat het relais onder 180V (-20%) niks doet.
Een schakeling die een vaste tijd wacht doet dat, nodig of niet, om zeker te zijn dat 't lang genoeg is geweest.
Met het relais over de trafo wordt niet langer gewacht dan nodig, reageert op de toestand "veilig".
Anne

[Shadow]

@Joram,

Ga je versterker IC's tegen de ijzeren zijkanten aanschroeven?
Zonde om dan nog koelblokjes te gebruiken, eerst een thermische weerstand van IC naar het blik,
dan van het blik naar de aluminium platen, en dan nog eens een keer naar de koelplaten.
Zo blijft er nog veel warmte in de kast hangen.

Beter is om elke zijkant van drie gaten te voorzien die iets groter zijn dan de print breedte,
en wat hoger dan de IC hoogte.
De koelblokjes op een paar mm afstand op de zijkanten monteren (met boutjes en kunststof ringetjes)
Nu kunnen de LM4780IC's direct tegen de koelblokken aan gemonteerd worden en blijft de warmte beter uit de kast.

Ik heb nog een paar foto's op de computer van hoe ik het meestal doe.

Paul.

Ja het lijkt zo op de foto's, maar de zijkanten van blik gaan eruit zodat de ic's direct tegen de alu zijplaten zitten, daar zitten de koelblokken dan weer tegen aan.

De zaak is, bij welke spanning klapt het relais in.Heeft ie daar bijv. 180V voor nodig dan wil dat zeggen dat spanning op de trafo ook zover is geklommen,dan mag het kontakt dicht,de piekstroom is dan zo goed als voorbij.Onbelast is dat al vrij snel.Als er een stel dikke elco's geladen moeten duurt het langer.
Als het relais al bij lagere spanning sluit krijg je nog wel een stoot.Je zou een serieweerstand moeten kunnen uitzoeken zodat het relais onder 180V (-20%) niks doet.
Een schakeling die een vaste tijd wacht doet dat, nodig of niet, om zeker te zijn dat 't lang genoeg is geweest.
Met het relais over de trafo wordt niet langer gewacht dan nodig, reageert op de toestand "veilig".
Anne

Nou idd, naar dat punt gaan we op zoek, maar ik denk dat met tussen de 4 en 5k we er wel zijn

Softstart

Zo zat het gister ff, maar snel weer omgesoldeerd naar 2x ntc in serie en 3.7k in serie met de relais spoel. (en de gele draadjes aangesloten natuurlijk)

Allemaal bedankt voor de goede raad weer!

[markbakk]

Die hebben we vast allemaal (ik heeeel vroeger ook) wel eens gemaakt (en dan ben je blij met zekeringen...).

[Ah!buis]

Nu ik op de foto zie, 't is idd een knoepert van een relais
Misschien eentje van E.O.O. .Zijn wel 110V (andere serieweerstand) en 8A ,zou genoeg moeten zijn dank zie het feit dat er enkel NTC's moeten kortgesloten.Blijft er minder stroom te schakelen.Met 1€45 ga je toch niet failiet hoop ik
Anne

[Shadow]

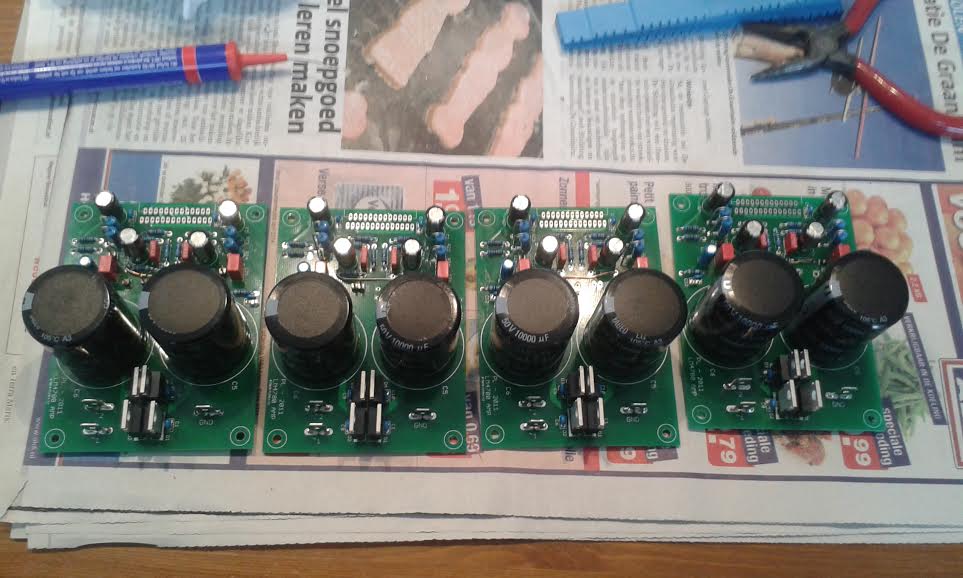

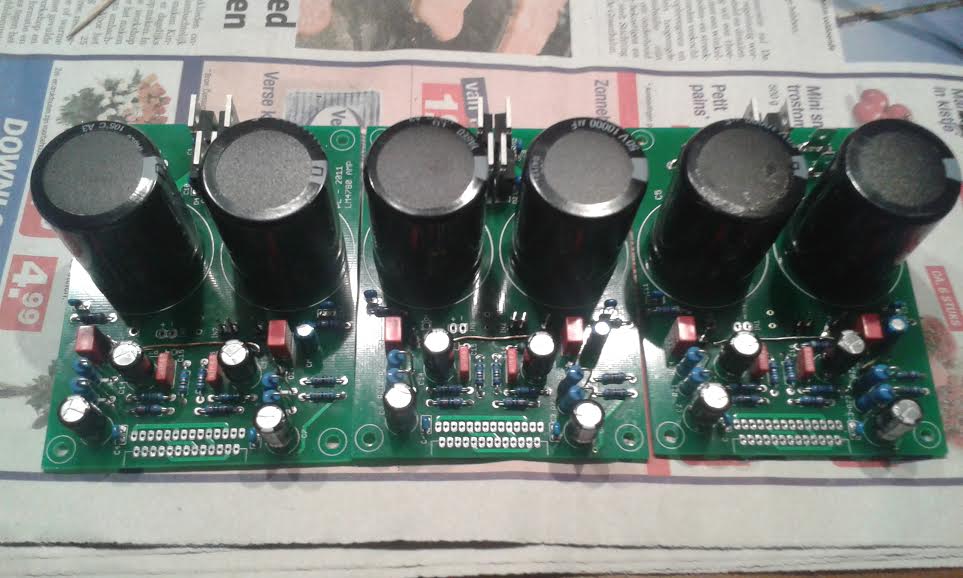

nog 5 te gaan...

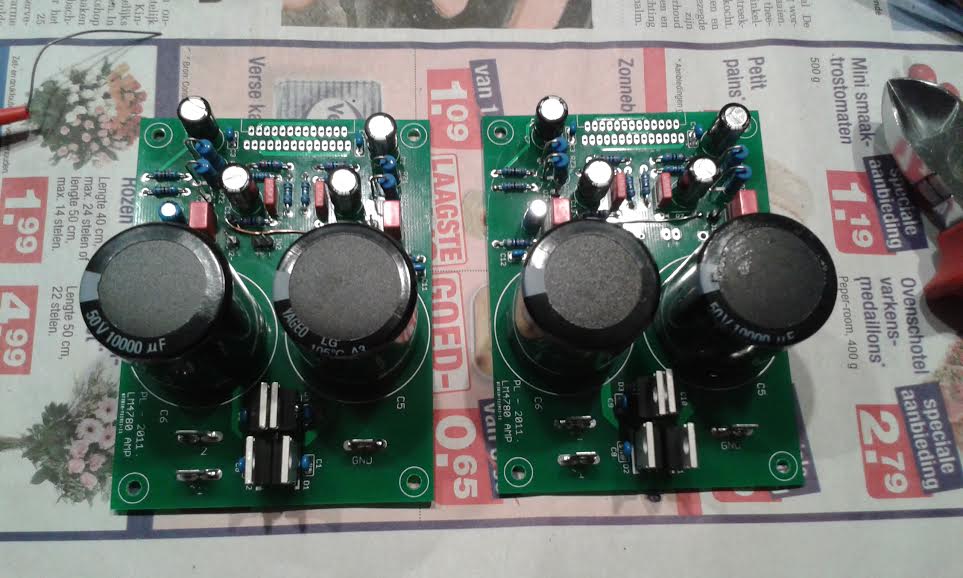

[Shadow]

[Ah!buis]

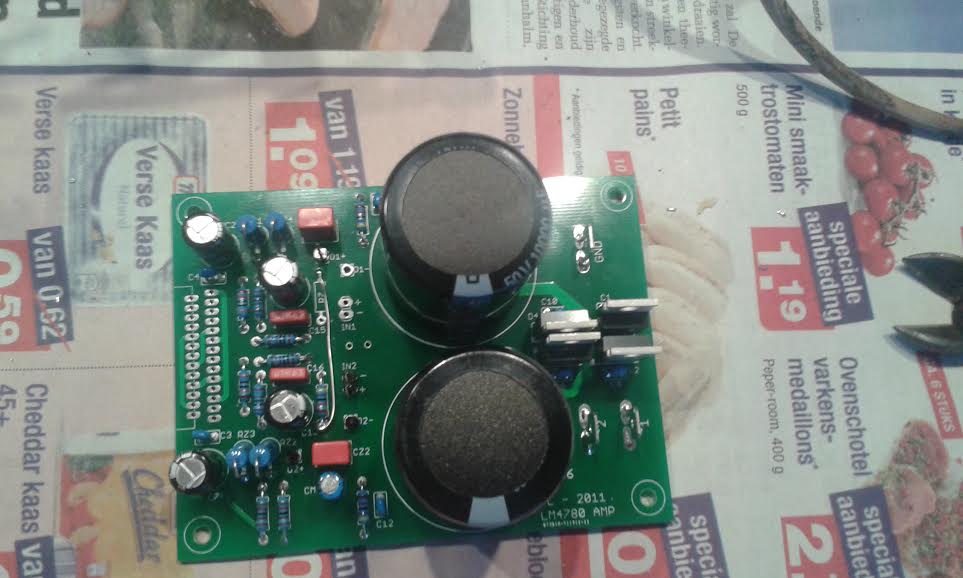

Meen me te herinneren dat er iets was met mogelijke sluiting door de oren van de gelijkrichters tegen elkaar.
Als het de twee zijn die je (bijna) tegen elkaar hebt staan zou er wel iets tussen mogen.
Anne

[Shadow]

[FR_Aad]

Meen me te herinneren dat er iets was met mogelijke sluiting door de oren van de gelijkrichters tegen elkaar.
Als het de twee zijn die je (bijna) tegen elkaar hebt staan zou er wel iets tussen mogen.
Anne
Anne

Van welk forumlid heb je deze printjes?

[Shadow]

Meen me te herinneren dat er iets was met mogelijke sluiting door de oren van de gelijkrichters tegen elkaar.
Als het de twee zijn die je (bijna) tegen elkaar hebt staan zou er wel iets tussen mogen.
Anne
Anne

Van welk forumlid heb je deze printjes?

Van Knuisje, hoezo?

[FR_Aad]

Zoals Anne al aangaf zijn er ook printjes in omloop die probleempjes hebben. Maar de printjes van Knuisje zijn ok.

[FR_Aad]

Ging om dit draadje

viewtopic.php?f=7&t=13461&start=450

[Shadow]

Dat had te maken met de afstand tussen printbanen toch?
Kan me voorstellen dat de gelijkrichters ook niet tegen elkaar moeten staan

Dat draadje ken ik redelijk uit m'n hoofd, maar bedankt voor het meedenken

[Zweitse]

Even goed kijken naar de printbanen, heb er namelijk één gehad die sluiting gaf.

[rjmulder]

Even goed kijken naar de printbanen, heb er namelijk één gehad die sluiting gaf.

Als het goed is komen de printen met sluiting niet van Knuisje af.

[Shadow]

Ik meet sowieso de voedingsspanningen even door voor de IC erop gaat, maar zat er misschien ergens anders nog een fout in Zweitse?

[Ah!buis]

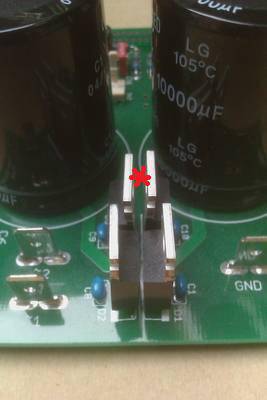

Even goed bekeken, je moet toch oppassn !


die mogen elkaar niet raken, liefst iets ertussen of een kous erover.

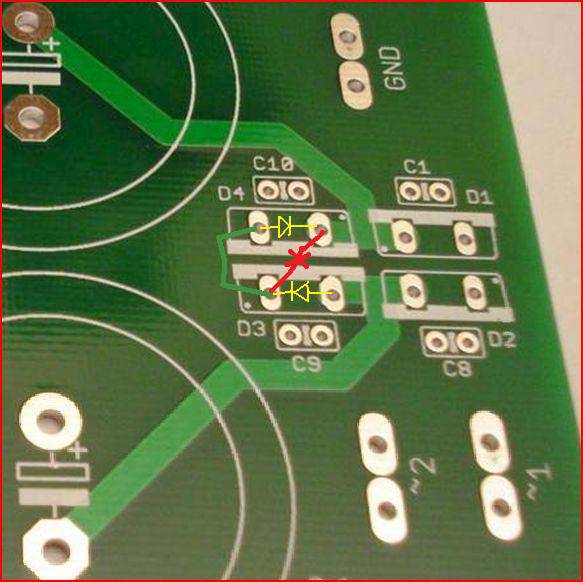

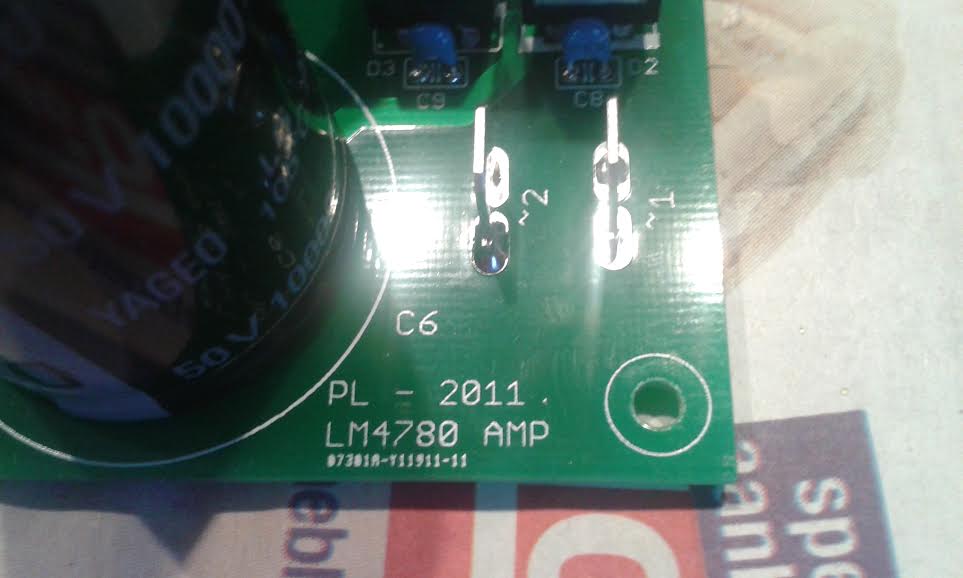

Komt hierdoor

de oren zitten op de print aan twee verschillende sporen.
Als ze op de print waren doorverbonden was er geen probleem.De schakling laat dat zo niet toe.
Anne

[Zweitse]

Ik meet sowieso de voedingsspanningen even door voor de IC erop gaat, maar zat er misschien ergens anders nog een fout in Zweitse?

Bij mij was het alleen een soldeereilandje wat niet goed was.

[Shadow]

What to do on a rainy sunday?
