Bill maar dan iets anders PM.Bill

[Ah!buis]

printje 3,5x9cm

Zeg demo, 't is vandaag toch geschenkjes krijgen, niet uitdelen
Een vrolijke dag en nog vele jaren leute
Anne

[democles]

Zeg demo, 't is vandaag toch geschenkjes krijgen, niet uitdelen

Bedankt Anne.

Met de geschenkjes zit het wel goed

[OpaBert]

Zeg demo, 't is vandaag toch geschenkjes krijgen, niet uitdelen

Bedankt Anne.

Met de geschenkjes zit het wel goed

Ben de jarig
van harte en nog vele jaren

[OpaBert]

Anne Barry Demo

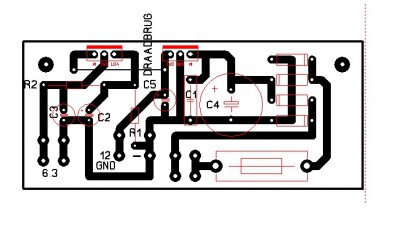

Ik heb het door montage op de koelplaat ietsjes anders getekend als demo voor me had gedaan
Ik heb een draaibrug toegepast is in groen een heel dun printspoor

Ik heb te lang deze dagen achter Mn computer gezeten
Moet dat beter doseren , ik dacht weer onbeperkt aan de gang te kunnen
Vanmiddag weer naar het ziekenhuis ervoor

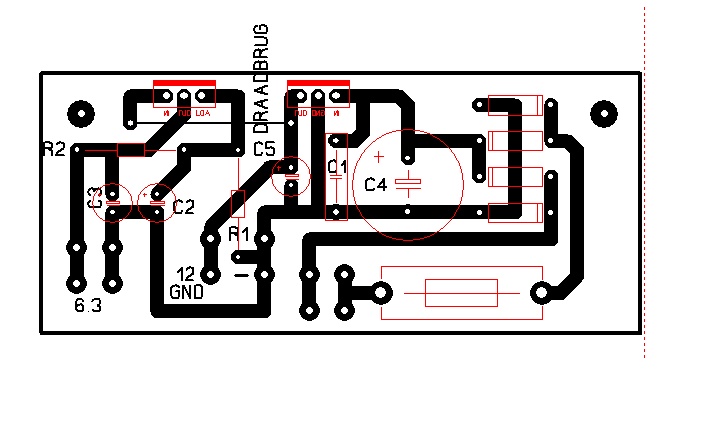

Ik heb het printje ook gespiegeld afgedrukt dan is het wat eenvoudiger te lezen
Zouden jullie er een blik op willen werpen als je tijd en zin hebt


[Barry2001]

Niet gek Bert. 2 dingen:

Als je die 7812 en LM317 iets naar beneden trekt, kan dat dan de uitgang van de 7812 rechtstreeks naar de ingang LM317? Ben je die draadbrug kwijt. Of kom je met je koelblok in de knoop?

Een 7812 wil eigenlijk altijd een klein keramisch c-tje van bv 100nF op de uitgang zien tegen HF oscilleren, zou je nog kunnen toevoegen. Willekeurige 7812 datasheet: http://www.st.com/content/ccc/resource/ ... 000444.pdf op pagina 5. En dan bij voorkeur zo dicht mogelijk op de pin, signaal eerst naar de C routen en daarna naar de pin.

Koeltabje van de LM317 even isoleren als je 'm op hetzelfde koelblok/kast schroeft als de 7812, maar dat weet je wel denk ik.

Die regulators zitten bij jou op de onderkant toch? Anders klopt de footprint niet

[Ah!buis]

Ik heb te lang deze dagen achter Mn computer gezeten
Moet dat beter doseren , ik dacht weer onbeperkt aan de gang te kunnen
Vanmiddag weer naar het ziekenhuis ervoor

Hè bah, berouw komt na de zonde
De tijd gaat ook zo hard als je bezig bent , een wekker zetten ?
Printje bekeken, zie niks verkeerd, moet wel lukken.
Heb je geen andere kleur voor tekst enz.En een draadbrug kun je misschien tekenen als een spoor aan de andere kant.
Anne

[democles]

Ziet er goed uit

C3 zou ik hoger zetten (in het pad naar de aansluiting) en de weerstand boven C3, onder C3 zetten.

Zoals Barry al opmerkte.

[Ah!buis]

Zo te zien is de groene versie een "doorkijk" want de tekst is in spiegelbeeld, zitten de IC's wel goed aan de bovenkant (niet koper-kant).
Maak je om de condensators ook maar geen zorgen, die bij de ingang 7812 enkel nodig als de dikke afvlakelco verweg zit en bij de uitgang zit al 10µF.
Anne

[Barry2001]

10uF doet niets tegen hf oscilleren, 100nF wel. Kleine moeite, een op hol geslagen regulator sloopt alles wat erachter zit..

[OpaBert]

Ok dank alle heel erg Anne Barry en Demo
ik doe het zo op een foto papier printen en dan op koper strijken en dan staat alles er leesbaar op
en ik ga inderdaad met tussen pozen van een half uurtje proberen

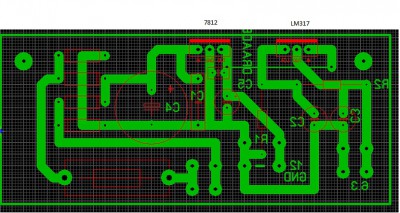

print is van bovenaf ik heb nu de komponenten op de printsporen en er niet onder
C tje 100nf toe gevoegd

[OpaBert]

Niet gek Bert. 2 dingen:

Als je die 7812 en LM317 iets naar beneden trekt, kan dat dan de uitgang van de 7812 rechtstreeks naar de ingang LM317? Ben je die draadbrug kwijt. Of kom je met je koelblok in de knoop?

Een 7812 wil eigenlijk altijd een klein keramisch c-tje van bv 100nF op de uitgang zien tegen HF oscilleren, zou je nog kunnen toevoegen. Willekeurige 7812 datasheet: http://www.st.com/content/ccc/resource/ ... 000444.pdf op pagina 5. En dan bij voorkeur zo dicht mogelijk op de pin, signaal eerst naar de C routen en daarna naar de pin.

Koeltabje van de LM317 even isoleren als je 'm op hetzelfde koelblok/kast schroeft als de 7812, maar dat weet je wel denk ik.

Die regulators zitten bij jou op de onderkant toch? Anders klopt de footprint niet

De regulators komen geïsoleerd op de zijkant van de doos geschroefd welke over de ringkern trafo,s zitten
Die zijkant is 10 mm dik 100x120

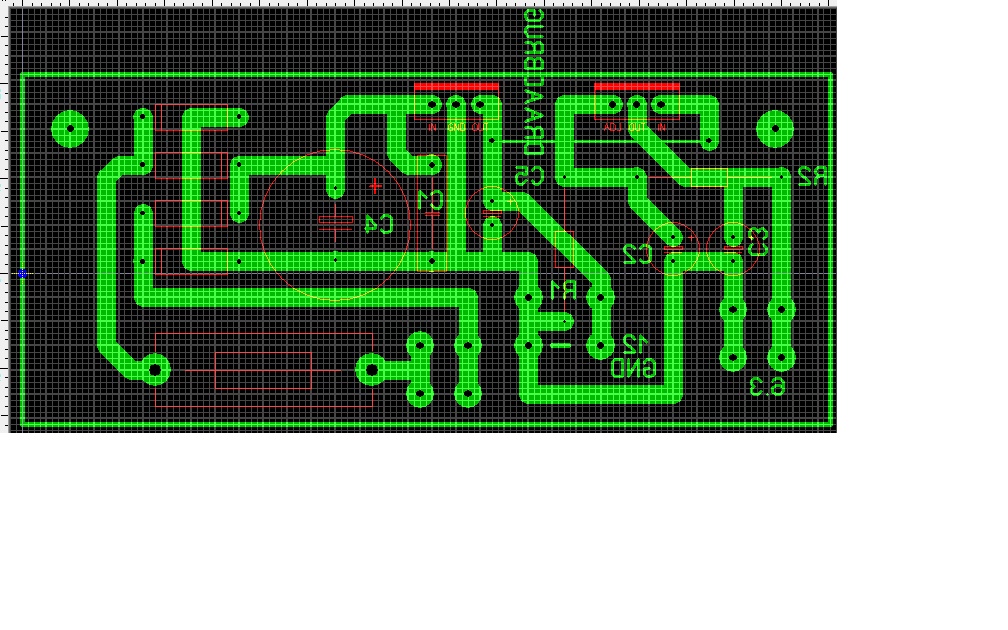

Ik heb de 100 nF keramisch boven de elco gezet onder de 7812
Als ik dit op fotopapier print en dat met de strijkbout op Mn print strijk is de tekst leesbaar

[OpaBert]

Ik heb te lang deze dagen achter Mn computer gezeten
Moet dat beter doseren , ik dacht weer onbeperkt aan de gang te kunnen
Vanmiddag weer naar het ziekenhuis ervoor

Hè bah, berouw komt na de zonde
De tijd gaat ook zo hard als je bezig bent , een wekker zetten ?
Printje bekeken, zie niks verkeerd, moet wel lukken.
Heb je geen andere kleur voor tekst enz.En een draadbrug kun je misschien tekenen als een spoor aan de andere kant.
Anne

Anne inderdaad , maar was zo lekker bijna pijnvrij ,
Wist ik veel dat de ellende weer opnieuw kwam .
En inderdaad tijd vliegt als het goed gaat.
Ook wat jij verteld is ook wat ik eerst moet proberen volgens de Arts
Oktober weer terug .
Ik ken dit programma niet zo goed, wel gezocht om die draaibrug een ander kleurtje te geven
Het is een stress gedoe, mijn rug zegt STOP!!
En tussen Mn oren zeg er een NOG FF DOORGAAN, dan is klaar

Misschien vanavond uit printen morgen Etsen ik dat Ctje er maar in geplakt hoefde niets te wijzigen
Past er precies tussen

[OpaBert]

Ziet er goed uit

C3 zou ik hoger zetten (in het pad naar de aansluiting) en de weerstand boven C3, onder C3 zetten.

Zoals Barry al opmerkte.

l
Dankje wel Demo

[Barry2001]

Beterschap met de gezondheid!

[OpaBert]

Beterschap met de gezondheid!

Dankje wel Barry
Beter worden gaat niet meer , ik heb het goed naar de kloten geholpen in 64 jaar
maar er anders mee omgaan is nu boodschap
Niet alleen fysiek maar ook tussen Mn oren
Als ik plezier heb of gefocust ben op wat anders ervaar je minder pijn
Maar als ik merk dat ik pijn heb moet alles laten vallen
plat op de bank of op bed gaan tot het over is .

[OpaBert]

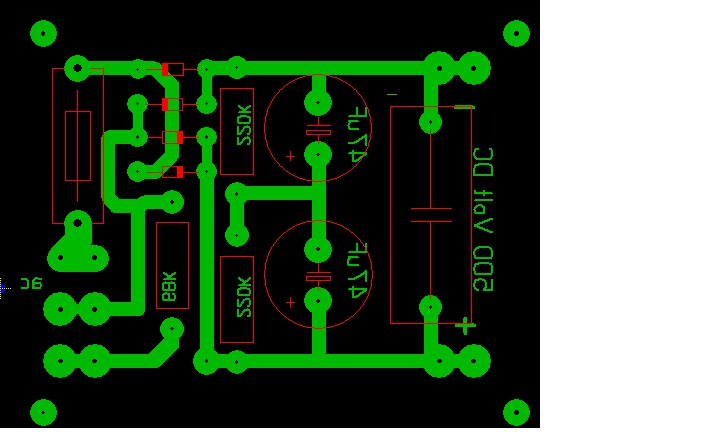

dan ook nog de Hoogspanning

willen Jullie daar ook nog even naar kijken aub
dan ga ik achter mn computer vandaan

download/file.php?id=122801&mode=view
Is het schema van de hele versterker
Het printje is tot de smoorspoel

[democles]

Kan niet iets vreemds ontdekken

[OpaBert]

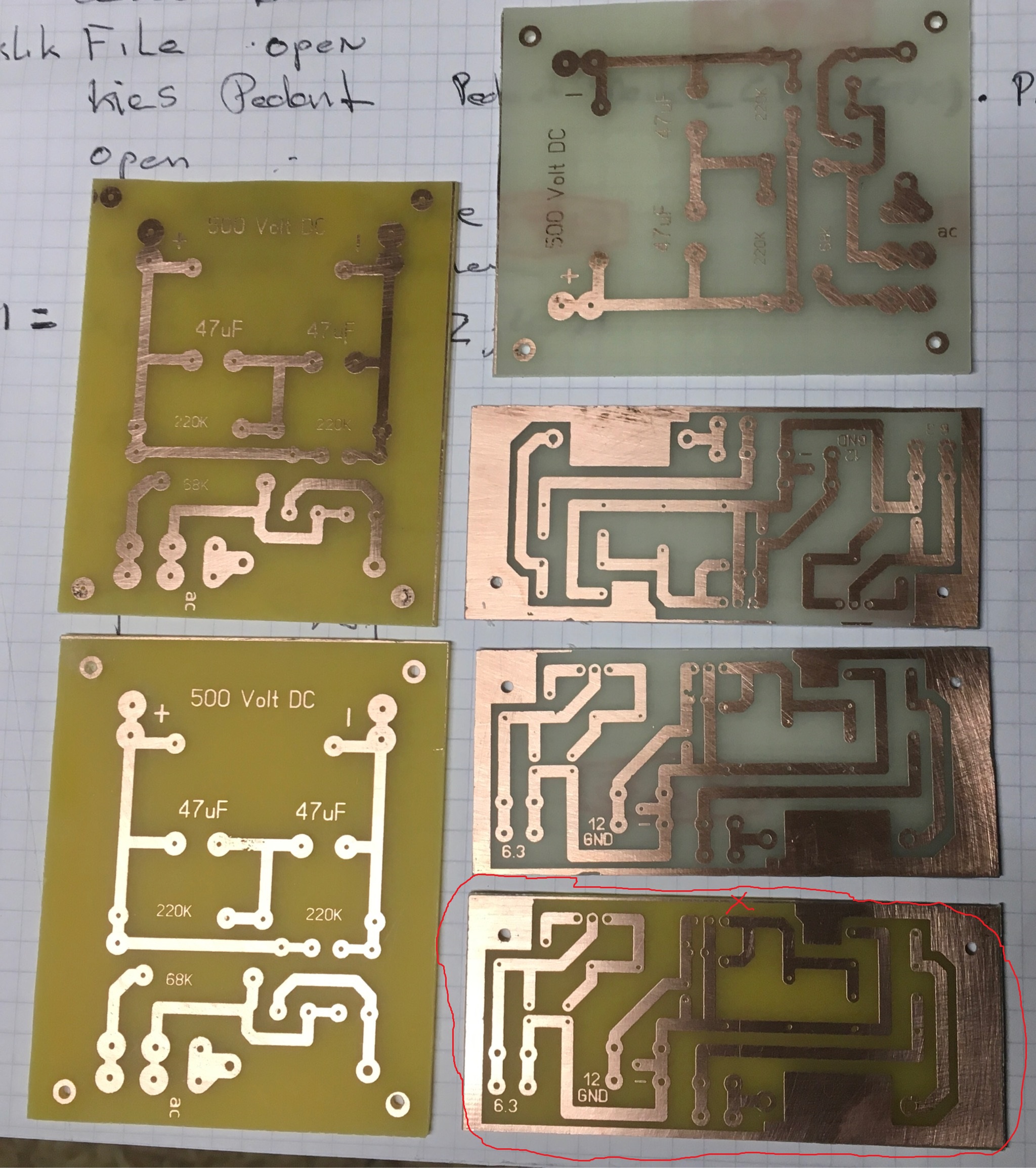

Pfff gelukkig ik kon het niet meer houden
Het moest de etsbak in
Morgen een paar boren oppoetsen en in de lothlak spuiten
Geen mislukte printjes
In meerdere keren alles geëtst
Alles in keer past niet in Mn schaal .
Maar Gewoon in een keer goed
dat is wel een beetje raar

[democles]

Maar Gewoon in een keer goed
dat is wel een beetje raar

Nee, kwestie van goed schuren (vooral langs de randen van de print) en ontvetten(dreft,best),nice work

Misschien 2 kleine dingetjes,ik probeer op mijn printjes geen onderdelen in te sluiten door aardvlakken,mieren neukerij natuurlijk,maar iets om rekening mee te houden.En nummer 2 vermijd 90 graden hoeken (grote vlakken maakt niet uit,maar hoe kleiner je gaat ),kans groot dat daar nog etsmiddel achterblijft.

[OpaBert]

Maar Gewoon in een keer goed
dat is wel een beetje raar

Nee, kwestie van goed schuren en ontvetten,nice work

Dank je voor de complimenten
Sta er toch van te kijken heb zoveel negatiefs over deze methode gelezen en gehoord.
Ik zit met twee linkervoeten met dat programma te fröbelen op het boren na al klaar

[democles]

Goed ontvetten ,niet meer met je handen aan komen dan de boel er op strijken 9x10 gaat het goed. DAT IS ALLES

Nu snap je wel waarom ik liever een nieuw printje maak,dan de hele boel om te solderen ,cleanen etc..................

De laatste TIP,Als je de boel er op strijkt (standje katoen) let op de kleur van het koper,wordt dit rood langs de randen,dan heb je alles te warm gemaakt.

Beter is dan de randen af te schuren tot ze weer koper kleurig zijn,want doe je dat niet dan krijg je overetsing in het midden van de print terwijl de randen nog niet weg geëtst zijn

[OpaBert]

Ik heb een strijkijzer met min en max verder geen katoen of zo
Maar ik ben een jaar geleden aan klooien geweest men gaf advies aan mij voor ca 200 graden
Daar kreeg ik niks goeds mee Een Toner cartridge aan mislukte printontwerpen
Dus ik heb een lange weg afgelegd alvorens het lukte Demo
En ik heb een temperatuur regeling tussen een electrisch kookplaatje van 1500 watt
Daar heb ik een grote aluminium plaat op vast gemaakt
In die plaat een thermocouple voor de regelaar
en zo kwam ik op ca135 graden
Dan ging de toner op koper en makkelijk los van papier na 10 minuten in bad te zijn geweest
Dat was dus toen en nu ook weer
zo moeilijk het eerst ging zo makkelijk gaat het nu
Ik snap het helemaal waarom jij gewoon even een nieuw printje fabriekt
Zeker als het gewoon telkens lukt , Dat vertrouwen moet ik ook nog krijgen
Jammers is dat ik heel die print fabriek weer moet opbergen
Allemaal in delen , Dat maakt het wat lastig om tussendoor ff een printje te maken.
En wat de koper kleur printplaat betreft ik zal er aan denken

[democles]

Misschien moet ik een You tube filmpje maken,,printjes voor Dummy,s,,............

Mooi dat het lukt Bert,katoen stand is max temp, en met een strijkbout kun je twee dingen tegelijk verwarmen en aandrukken

Mijn printfabriek: -houten snijplank
- strijkbout
- bak met etsmiddel (ijzer3chloride,yes the dirty stuf ,gaat jaren mee,af en toe wat HCL en water toevoegen,NOOIT DOOR DE GOOTSTEEN SPOELEN) , aquarium beluchting en verwarmingselement.

[OpaBert]

Ok Katoen max op strijkbout !
Ik wist eerst niet wat ik dit
Nu weet ik dat bij +\_ 135 graden de toner los komt van het papier en op koper hecht
De kookplaat gebruik ik ook om die schaal te verwarmen met etsmiddel
En ik gebruik een motortje en wat mechaniek scharnier en uit de midden geboord wiel en 3 plankjes
En daar schommelt Mn schaal met etsmiddel mee boven op de kookplaat
Werkt erg goed
ijzerchloride kon ik nergens meer kopen
Dat werkt inderdaad erg goed ijzerchloride beter als dat witte spul het lijkt op zout
En tijdens het etsen wordt het water blauwig kopersulfaat
Zal als Mn potje zout op is kijken of ik dat ijzerchloride in België kan kopen
Daar is meestal makkelijker om zulke dingetjes te verkrijgen.
Filmpje is leuk demo doen

[democles]

Filmpje is leuk demo doen

Ja maar niet goed voor kids bedenk ik me

Ik print met een Laser printer,krijg de indruk dat je print met een inctjet,dan is het inderdaad moeilijk kwa temperatuur met de toner!
