Hulp gevraagd,iemand een idee voor een GM-70 SE versterker?

[Barry2001]

We hadden het er in Beetsterzwaag even over, heb ik het nou goed begrepen dat er 1 voedingstrafo is, die hier nog bij komt maar dan in een aparte kast? De trafo's op de foto zijn de UGT's?

[democles]

Nee.

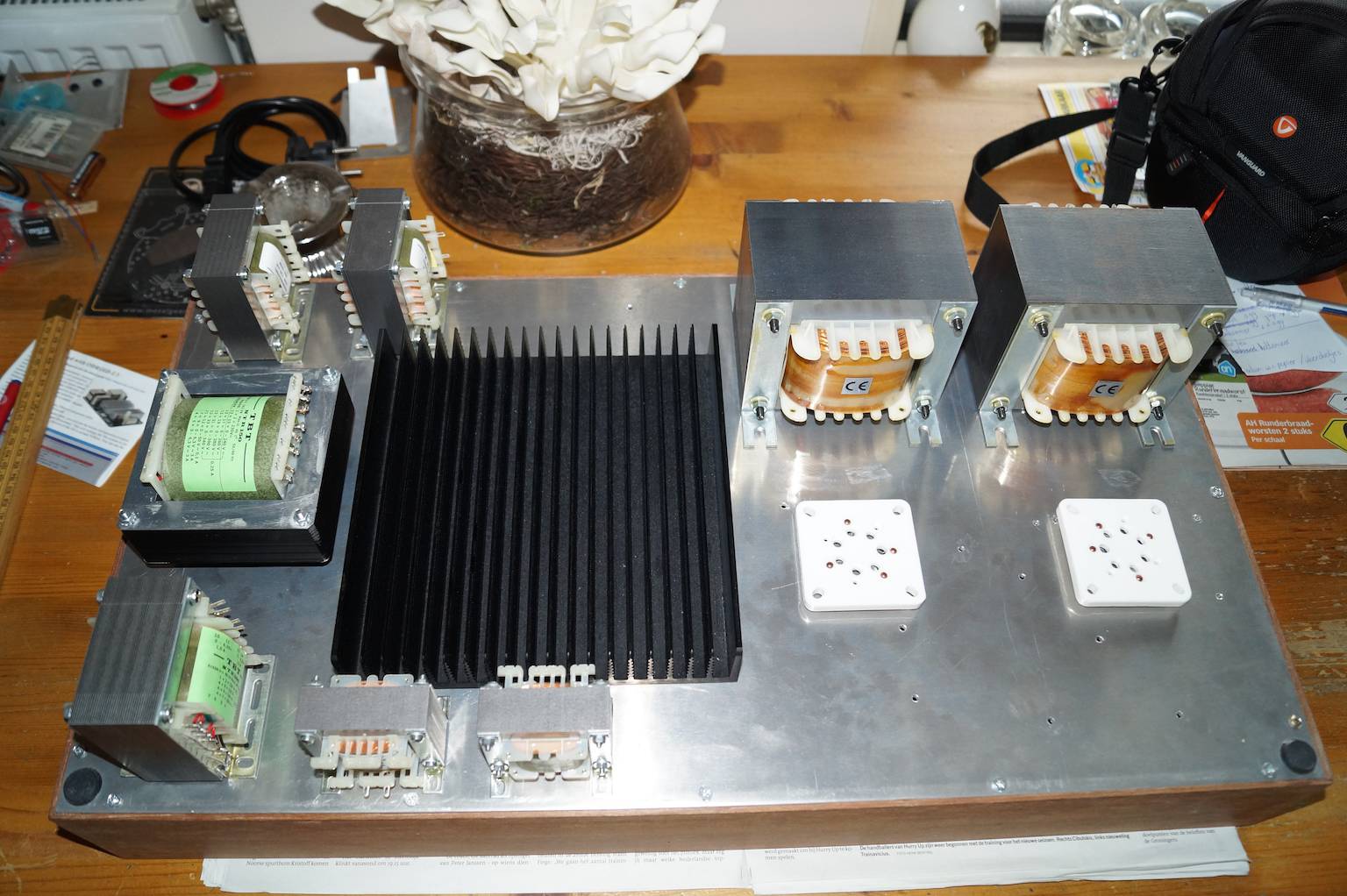

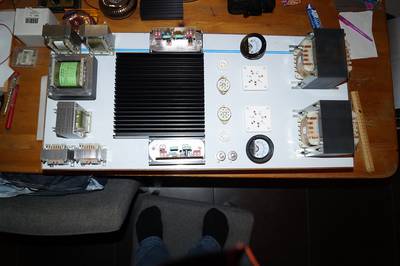

Dit was even proberen. (of het beter is in de lengte of de breedte)

Er komen nog 2x trafo voor de driver bij en 4 smoorspoelen en de nodige elco,s.

Verder nog de voedingen voor de gloei van drivers en einbuizen 4x print 4x trafo en 2 extra smoorspoelen in de eindbuis gloeivoeding.

Dan nog voeding en print voor de ruststroom veiligheid.

Print voor de negatieve roosterspanning.

Dat was het eerst wel wat zo in me opkomt.

etc. etc.

De hoogspanning voor de eindbuizen komt in een apparte kast,waarvan de 6 laatste elco,s in deze kast komen ,dicht bij de uitgangstrafo,s.

Dus zoiets, maar dan groter...........

[democles]

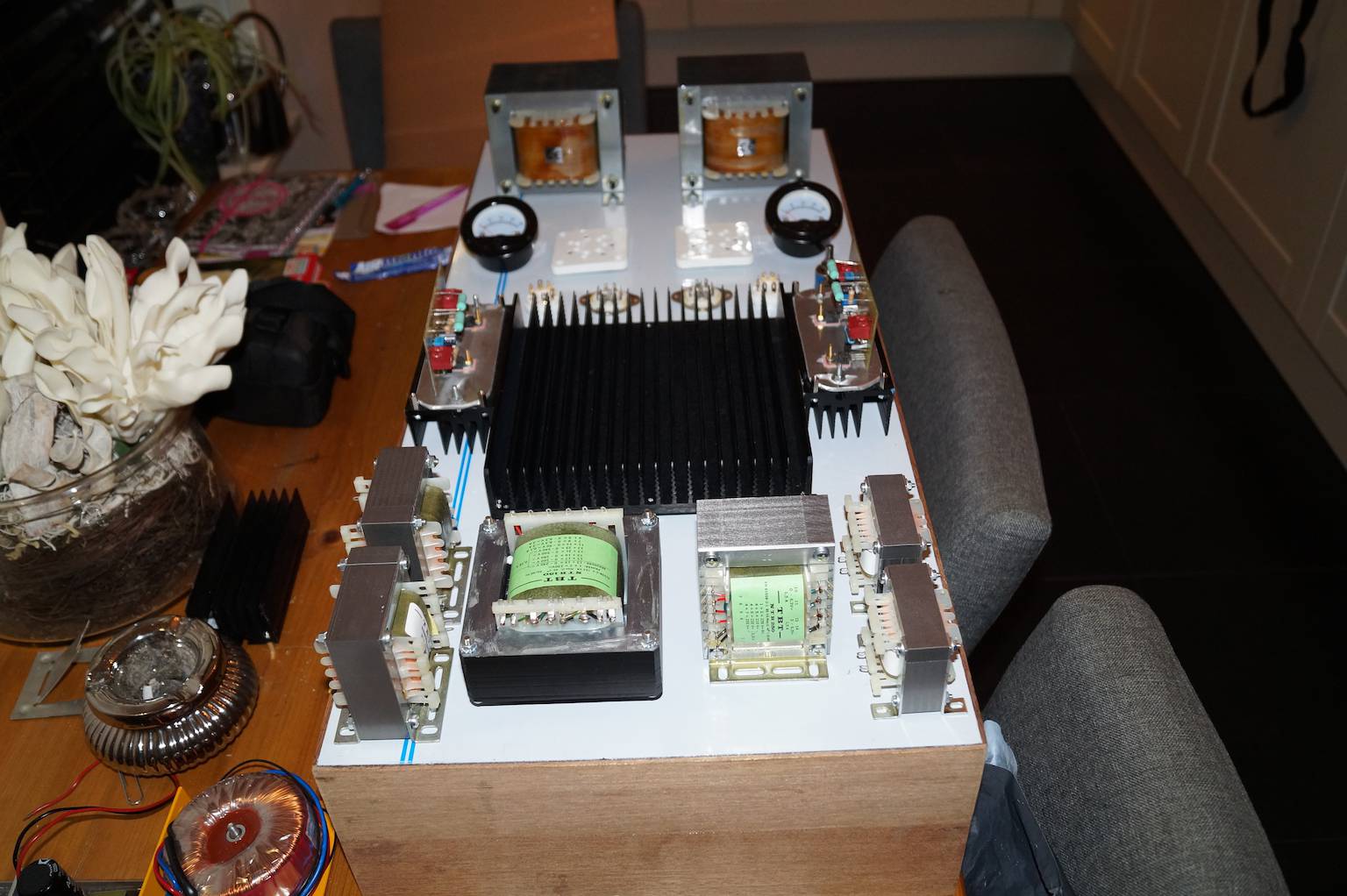

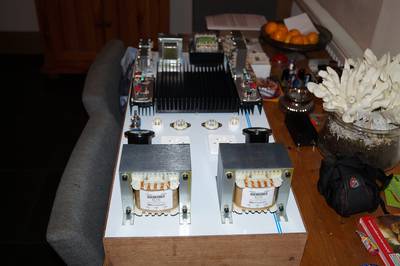

Maar even een recente opstelling gemaakt,dus alle kilo,s koperwerk naar beneden gesjouwd en passen en meten maar................

De vier smoorspoelen gaan de kast in en op hun plek komen de 8 elco,s voor de driver trappen.

Dit geeft een beetje idee,kan nog veranderen.

[ds23man]

Denk dat project management software geen overbodige luxe is als je de zaak in elkaar gaat bakken!

[Ah!buis]

Met passen en meten enz.
Nog een moeilijke vraag, waar en welke voeding voor je kilovolt meter(s?)
Anne

[democles]

Planbordje er bij geen punt................

[democles]

Nog een moeilijke vraag, waar en welke voeding voor je kilovolt meter(s?)

Moet ik nog bekijken,,,inplannen.........

[ds23man]

Nog een moeilijke vraag, waar en welke voeding voor je kilovolt meter(s?)

Moet ik nog bekijken,,,inplannen.........

Zie je wel, een stukje software is tegenwoordig wel nodig voor het bouwen van een buizenbak. Wie had dat gedacht!

[democles]

[democles]

Nog een moeilijke vraag, waar en welke voeding voor je kilovolt meter(s?)

Nee, effen serieus...........

De voeding pluk ik van de dubbele 9v trafo af,die voor de beveiliging bedoeld is.

Waar ik alles ga plaatsen moet ik nog even een tijdje tegenaan kijken.

Testen ga ik ze zeker.

[ds23man]

Waar ik alles ga plaatsen moet ik nog even een tijdje tegenaan kijken.

Misschien ook nog een 3D CAD pakketje?

[democles]

Kat pakketje?

[ds23man]

[AatV]

Vind het trouwens wel slim. Met een pakketje met een dergelijk hoge WAF mag je je hele huis waarschijnlijk volzetten met audio apparatuur.

groet,
Aat

[ds23man]

Pas op Aat, cavia's worden hier structureel geelimineerd. Straks gebeurd het ook met katten!

[Jan Geert]

Wel K.t ,,de voskot buizen van mid jaren 70 raken op ,ook op het net,prijs voor een goed setje (2 dus en ik gebruik 4 ) is al x3.

Heeft er nog iemand 1 of meer liggen uit 1975?

Verkopen aan mij of in een kluis opsluiten

Ff gekeken, ik heb alleen nog een kwartetje uit '82 liggen.
Geen -EV's ook.

[democles]

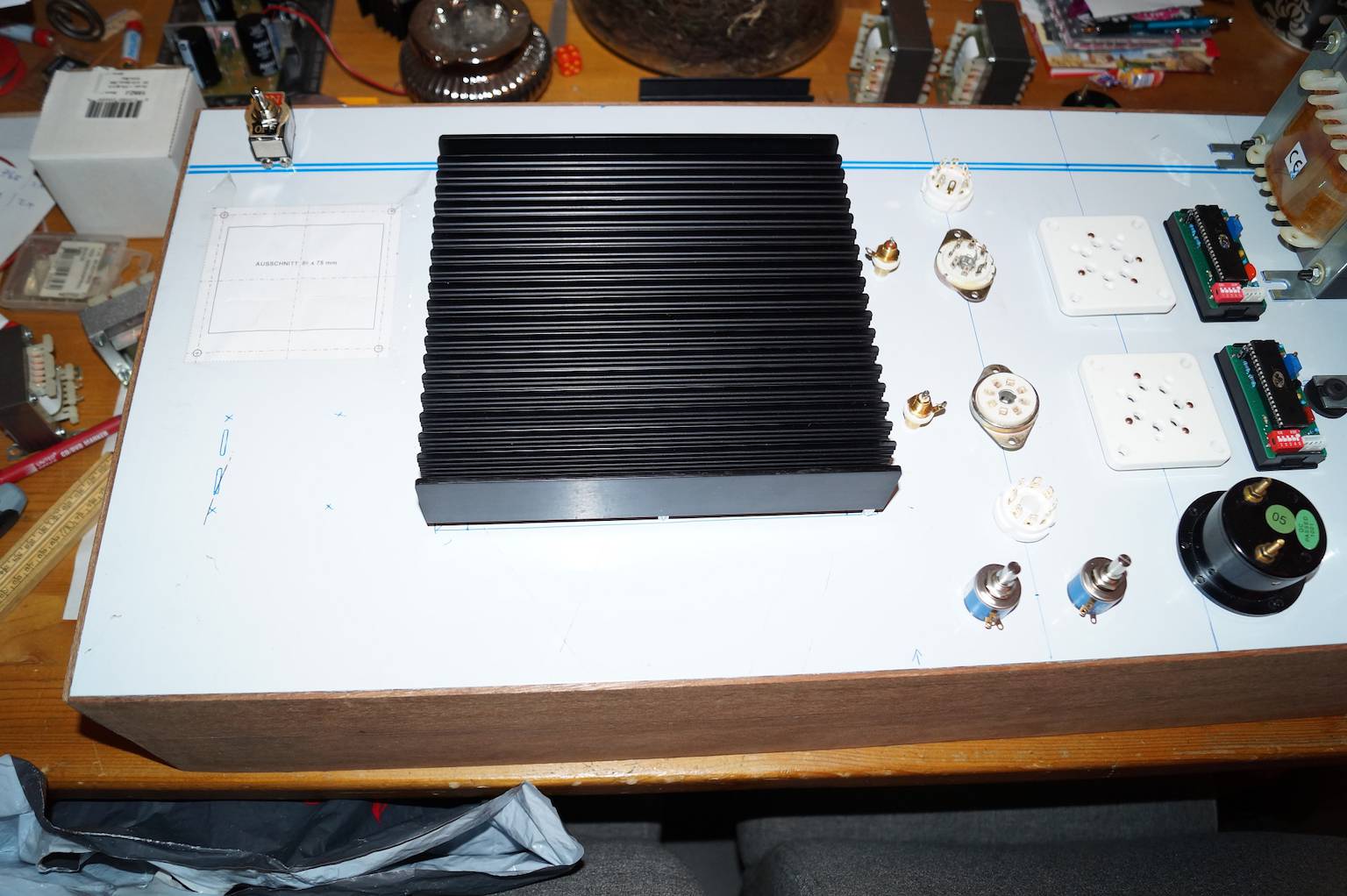

De plaats van de KV meters is bepaald.

Via,de door mede clublid aangedragen ,,Kat software,, de plaats kunnen bepalen.

[democles]

Ff gekeken, ik heb alleen nog een kwartetje uit '82 liggen.

Nee,wordt moeilijk.

ik heb er nog een paar,maar dan is het op,einde oefening

Uitverkocht.............

[hannesie]

Maar even een recente opstelling gemaakt,dus alle kilo,s koperwerk naar beneden gesjouwd en passen en meten maar................

De vier smoorspoelen gaan de kast in en op hun plek komen de 6 elco,s voor de driver trappen.

Dit geeft een beetje idee,kan nog veranderen.

Een hoop gedoe wat je overhoop haalt voor een beetje herrie in de tent................

[democles]

Ja, het is net als stoeien met software,het weegt alleen wat meer........

[democles]

Vandaag verder met passen en meten.

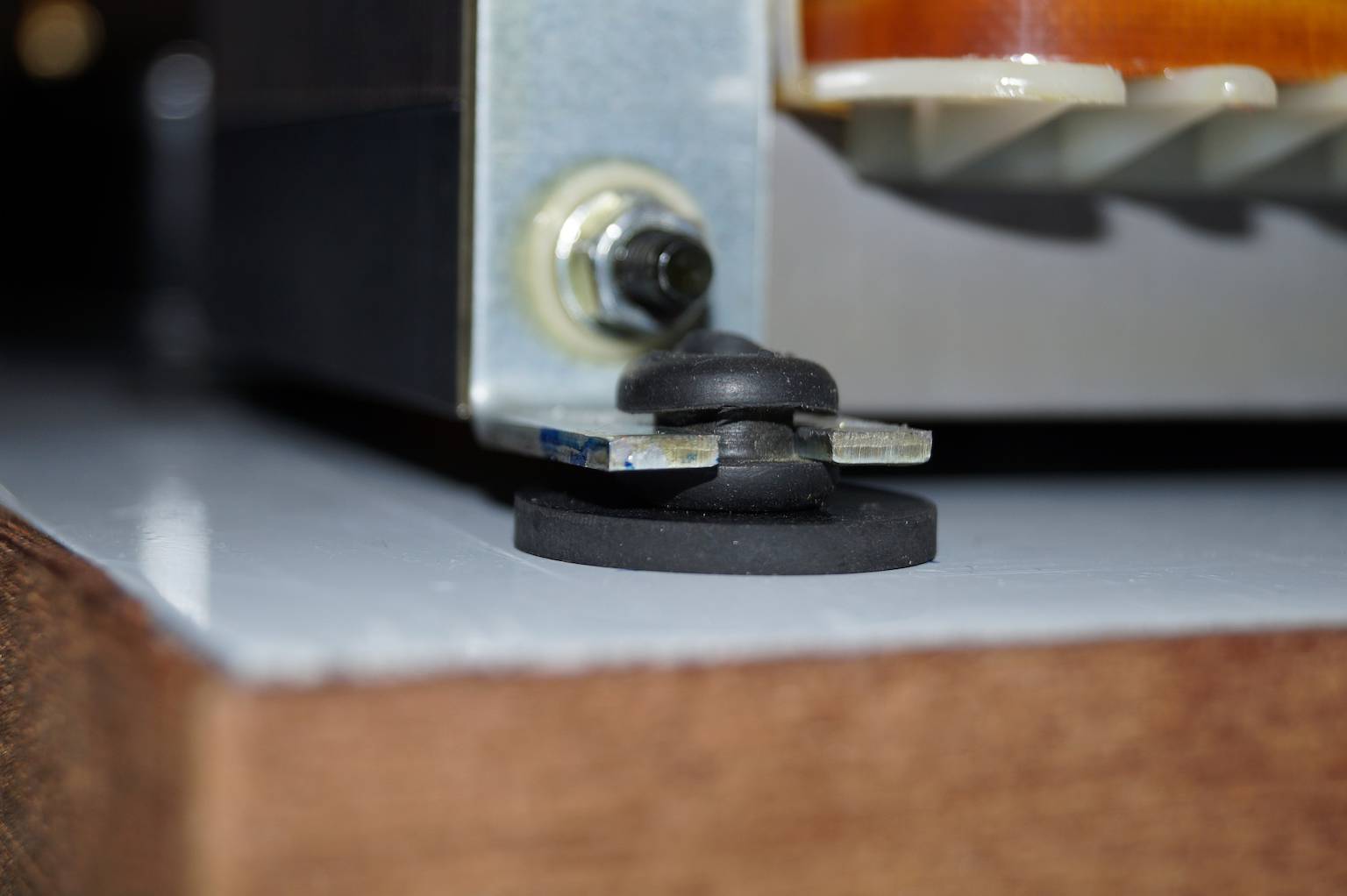

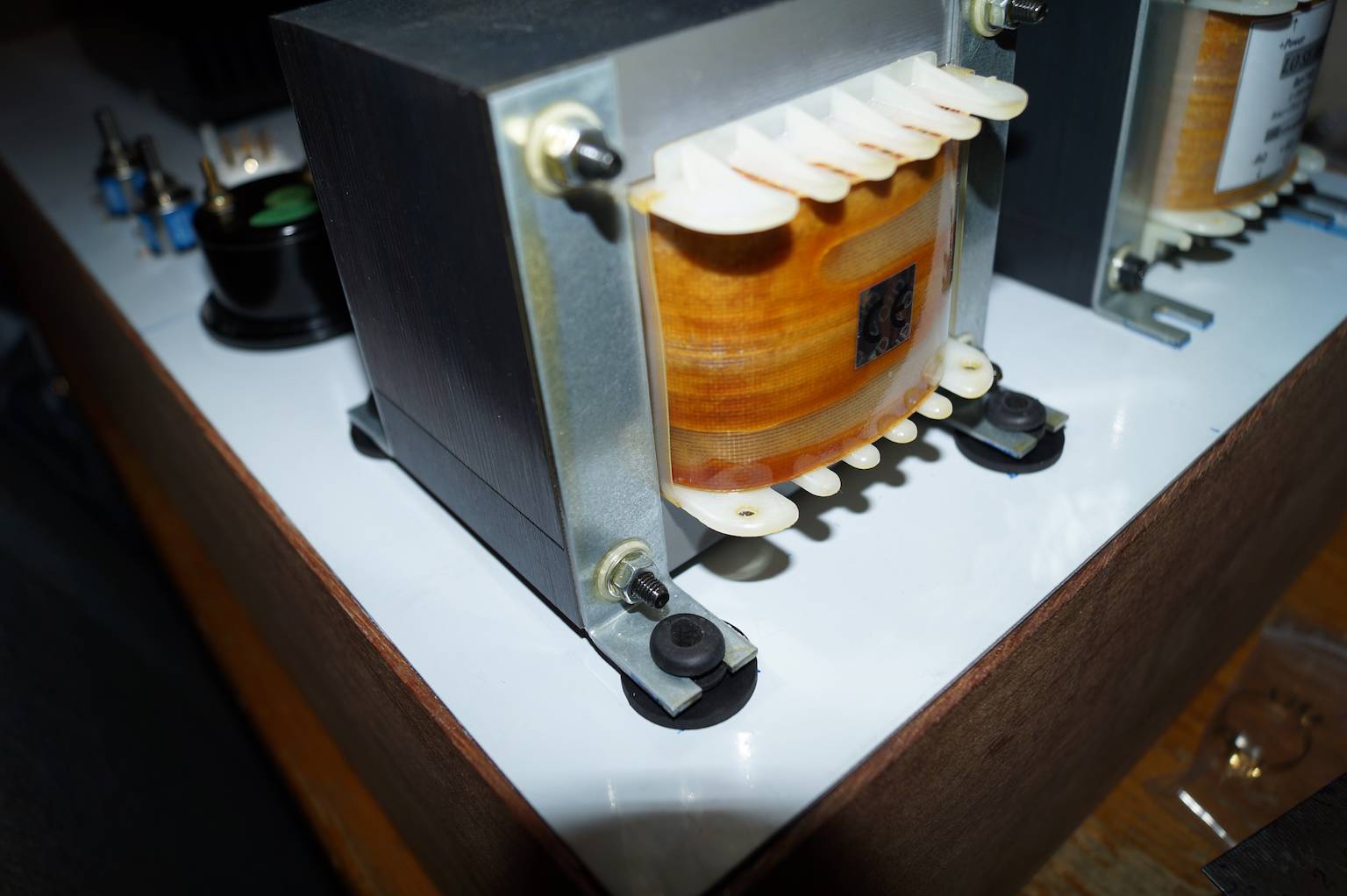

De uitgangstrafo,s komen op rubbers te staan,normaal is een rubber doorvoertule voldoende .

Gezien de trafo,s nogal wat wegen een extra rubberring geplaatst.

[Ah!buis]

Zorg dan wel dat je trafoblik geaard is om "verrassingen " te voorkomen
Anne

[democles]

Zal ik zeker niet vergeten.........

[democles]

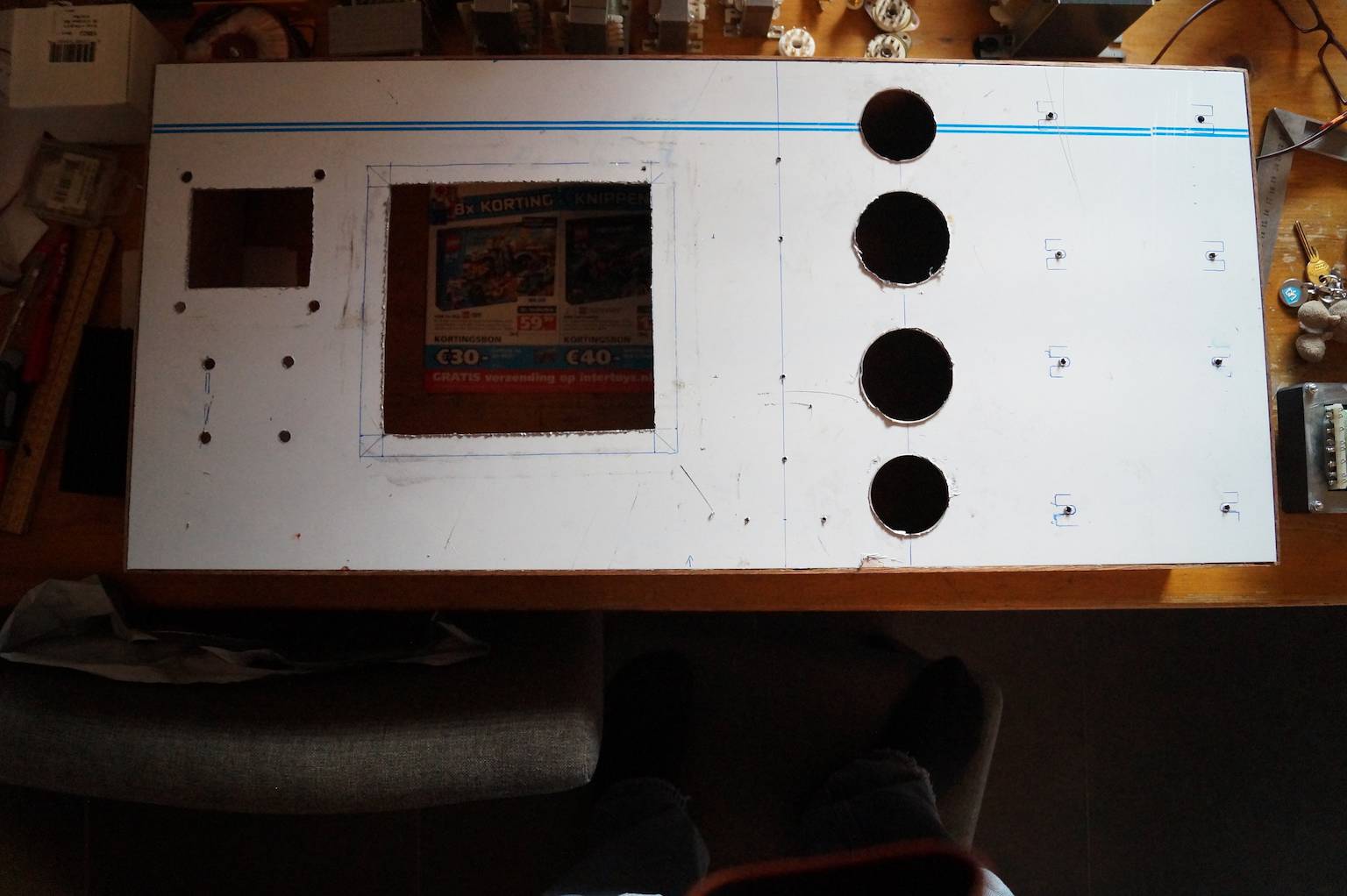

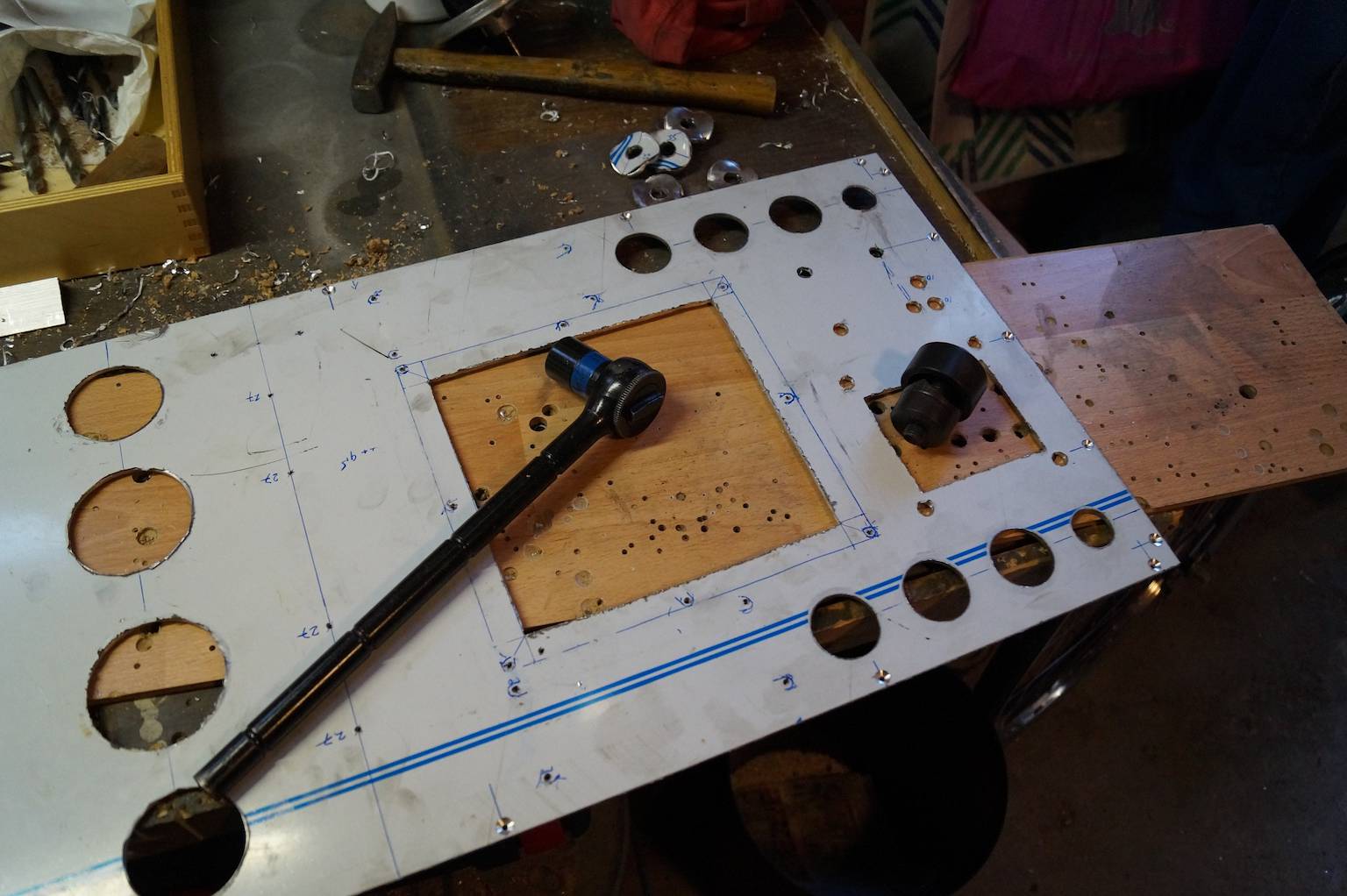

Vandaag een begin gemaakt met het hak en zaagwerk........

[democles]

Gebeurt er nog wat?

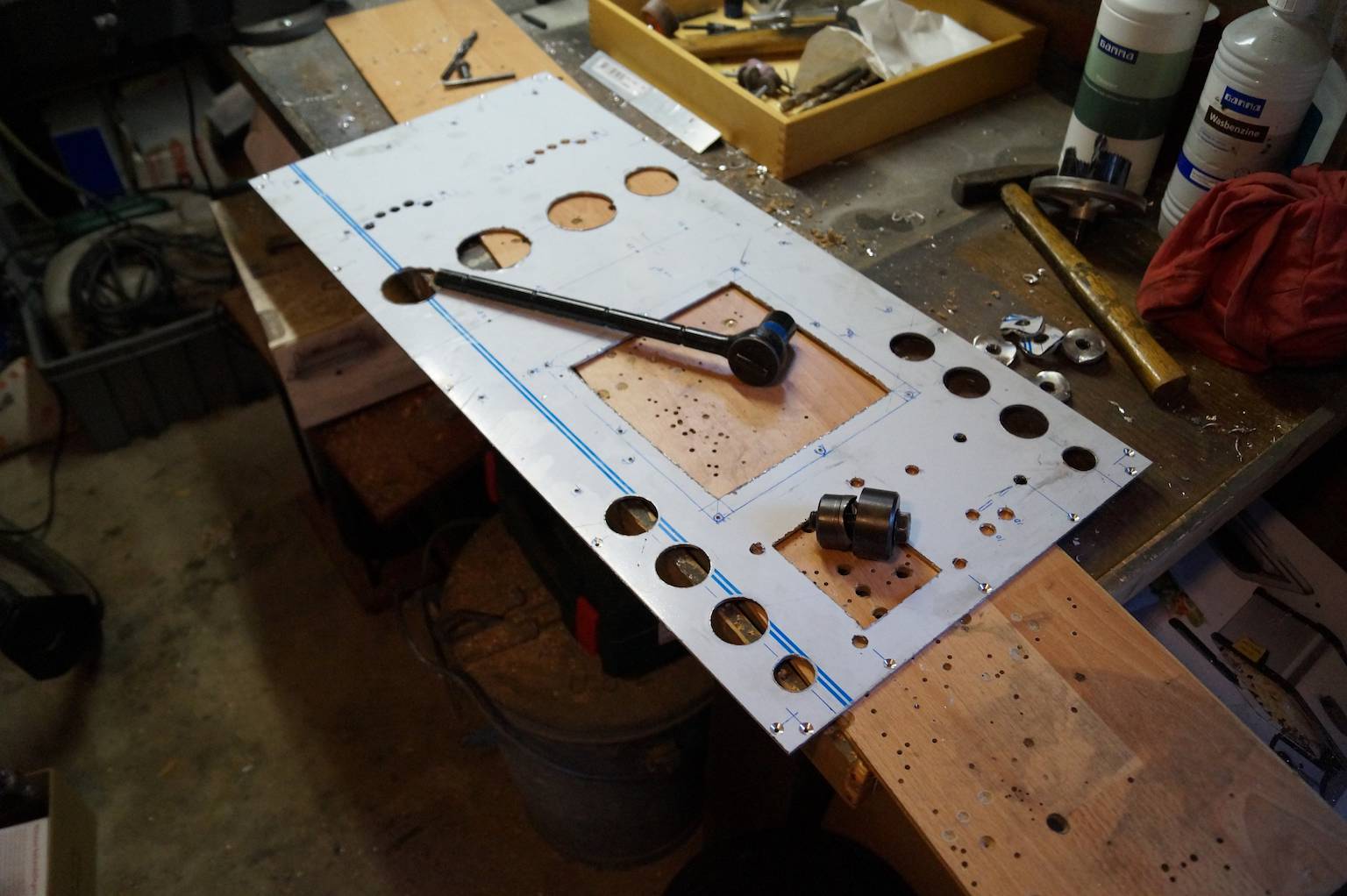

Jawel,grof hak en zaagwerk..................

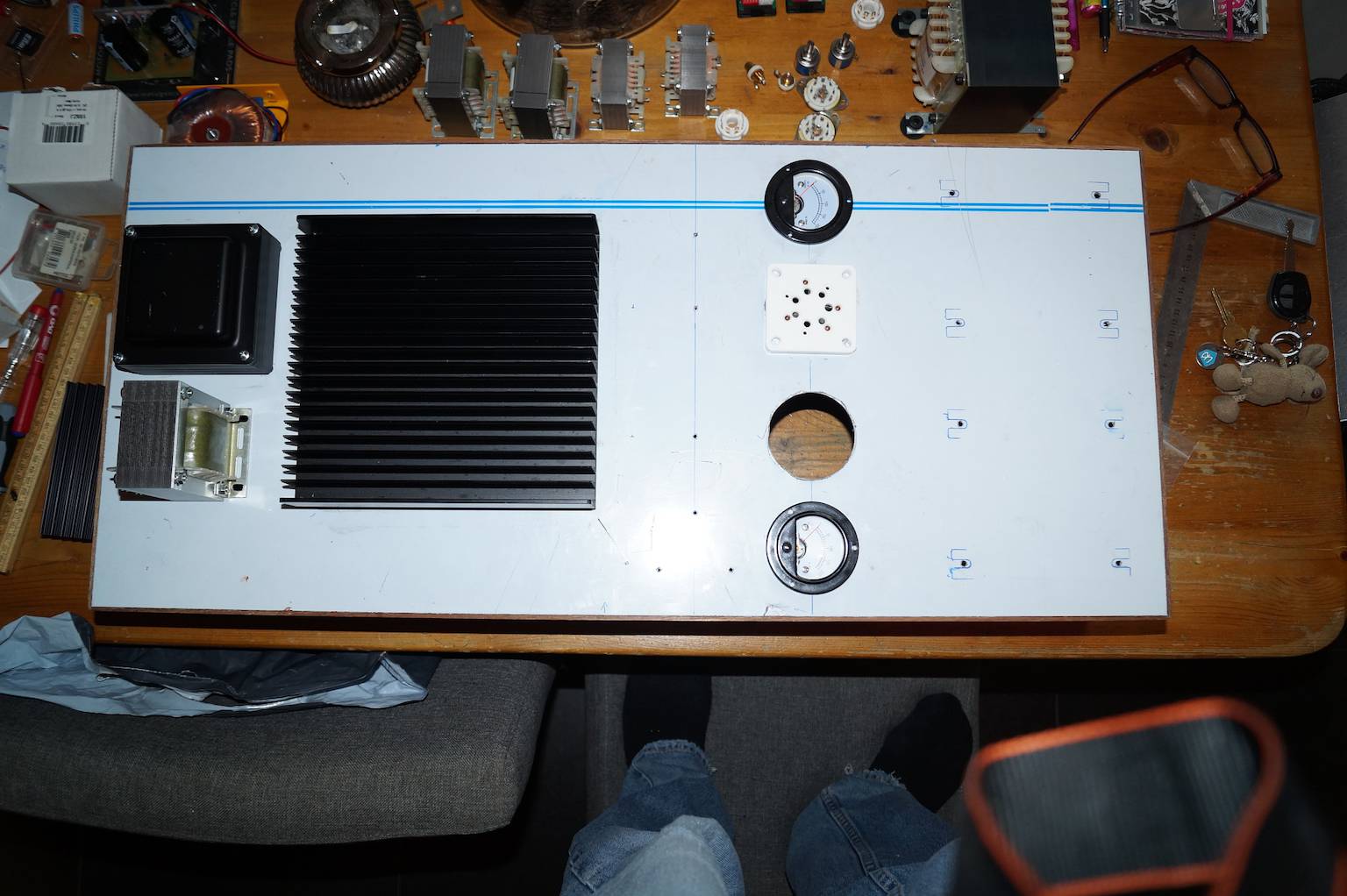

Even een paar pic,s van de vorderingen.
