Het is idd hout, dus geisoleerd is het wel goed.
Hij oscileert niet als de beide signaalmassas verbonden met elkaar zijn.
Het lijkt mij handig (zodat ik niet het printje hoef uit te bouwen, scheelt een uur priegelen) dat ik het massadraadje van 1 aansluiting bij de ander voeg (chassis kant) en dan een draadje trek tussen de massas van de chassis.
Dus massas print voegen samen bij chassis 1 en van chassis 1 naar chassis 2 extra draadje.
Maar gelukkig komt er iig muziek uit en de bedrading zal ik bij een volgende beter aansluiten

Hey iedereen,

Het projectje is compleet, echter heb ik een vrij belangrijk probleem. De versterker kraakt vanaf een bepaald volume. Bij lage volumes heb ik geen probleem (hoor ik niks mis) en krijg ik een mooie klank, maar vanaf een bepaalde stand van de pot is er een zeer aanwezig geruis (bij de bassen vooral als ik me niet vergis). Een deel van me vermoedde dat het de pot was, maar toch even vragen voor ik dat ding vervang (en het is ook een alps van mooie kwaliteit ).

Maar eventueel niet genoeg koeling? Ik ben momenteel niet thuis, maar zal straks eens kijken welk koelblok ik heb.

Mvg,
Dries

Ik zou inderdaad de potmeter verdenken.

Zit het metalen gedeelte van de potmeter ook aan de massa/GND gekoppeld ?

Hmm dat tweede is wel misschien een mogelijkheid. Het is namelijk een houten behuizing en de Laps heeft een plastieken behuizing (buiten de achterkant). Ik zal dat eens bekijken als ik thuis ben want daar ben ik niet zeker van

Als je het op lage volumes niet hoort, en het openbaart zich als ruis op hogere volumes zou ik de potmeter juist niet verdenken maar eerder in de richting van oscillaties denken. Heb je een scoop, kun je meten op de uitgang als het probleem zich voordoet? Een Alps potmeter die kraakt, kom het maar weinig tegen.

Trouwens (als ik de goede voor me heb) was jij dat nou met dat tijdregistratie printje voor de cross? Wel even benieuwd naar de status daarvan

Ha! goed geheugen. Ja idd dat was ik. En het is volledig af dat project, ziet er echt enorm leuk uit en de printjes zijn fantastich gelukt. Aangenaam verrast van de kwaliteit voor die prijs. Aangezien ik extra signaalpoortjes verbonden had met de PIC was ik toevallig gisteren eens aan het bekijken hoe ik de PIC kan herprogrammeren om wat uit te breiden. Heb het op iemand anders zijn startpoort geprobeerd en werkte leuk, maar moet er zelf nog één maken.
Het was trouwens geen tijdsregistratie toestel, eerder een random getimede draadloze starter.

Nog eens enorm bedankt Barry!!!

Maar on topic: Aargh, dat valt wel aardig tegen. Had gehoopt dat het echt enkel de ALPS was. Was onlangs eens aan het kijken naar de DS1054Z die verrassend goedkoop was voor zijn kunnen, maar toen vertelde de portemonnee me dat ik die misschien niet genoeg nodig heb om aan te schaffen.

Misschien dat ik die van uni kan gebruiken, hmmm

3sly schreef:

Ha! goed geheugen. Ja idd dat was ik. En het is volledig af dat project, ziet er echt enorm leuk uit en de printjes zijn fantastich gelukt. Aangenaam verrast van de kwaliteit voor die prijs. Aangezien ik extra signaalpoortjes verbonden had met de PIC was ik toevallig gisteren eens aan het bekijken hoe ik de PIC kan herprogrammeren om wat uit te breiden. Heb het op iemand anders zijn startpoort geprobeerd en werkte leuk, maar moet er zelf nog één maken.
Het was trouwens geen tijdsregistratie toestel, eerder een random getimede draadloze starter.

Nog eens enorm bedankt Barry!!!

Maar on topic: Aargh, dat valt wel aardig tegen. Had gehoopt dat het echt enkel de ALPS was. Was onlangs eens aan het kijken naar de DS1054Z die verrassend goedkoop was voor zijn kunnen, maar toen vertelde de portemonnee me dat ik die misschien niet genoeg nodig heb om aan te schaffen.

Misschien dat ik die van uni kan gebruiken, hmmm

Oja het was een starter, excuses. Fijn te horen dat het met goed resultaat is afgerond!

Maar die oscillatie, hoeft het niet te zijn hoor, maar zoals je het omschrijft zou ik er niet van opkijken. Misschien dat je inderdaad er 1-tje kunt lenen om eens te kijken, of dat je 'm er daar eens aan hangt? een krakende potmeter 'kraakt' gewoon En dat over je hele bereik, en geen ruis zoals je het omschrijft.

Prentje

Mooi hoor!

Fijne printjes hoor, mooi verzorgd en gedocumenteerd . Vakwerk van knuisje !

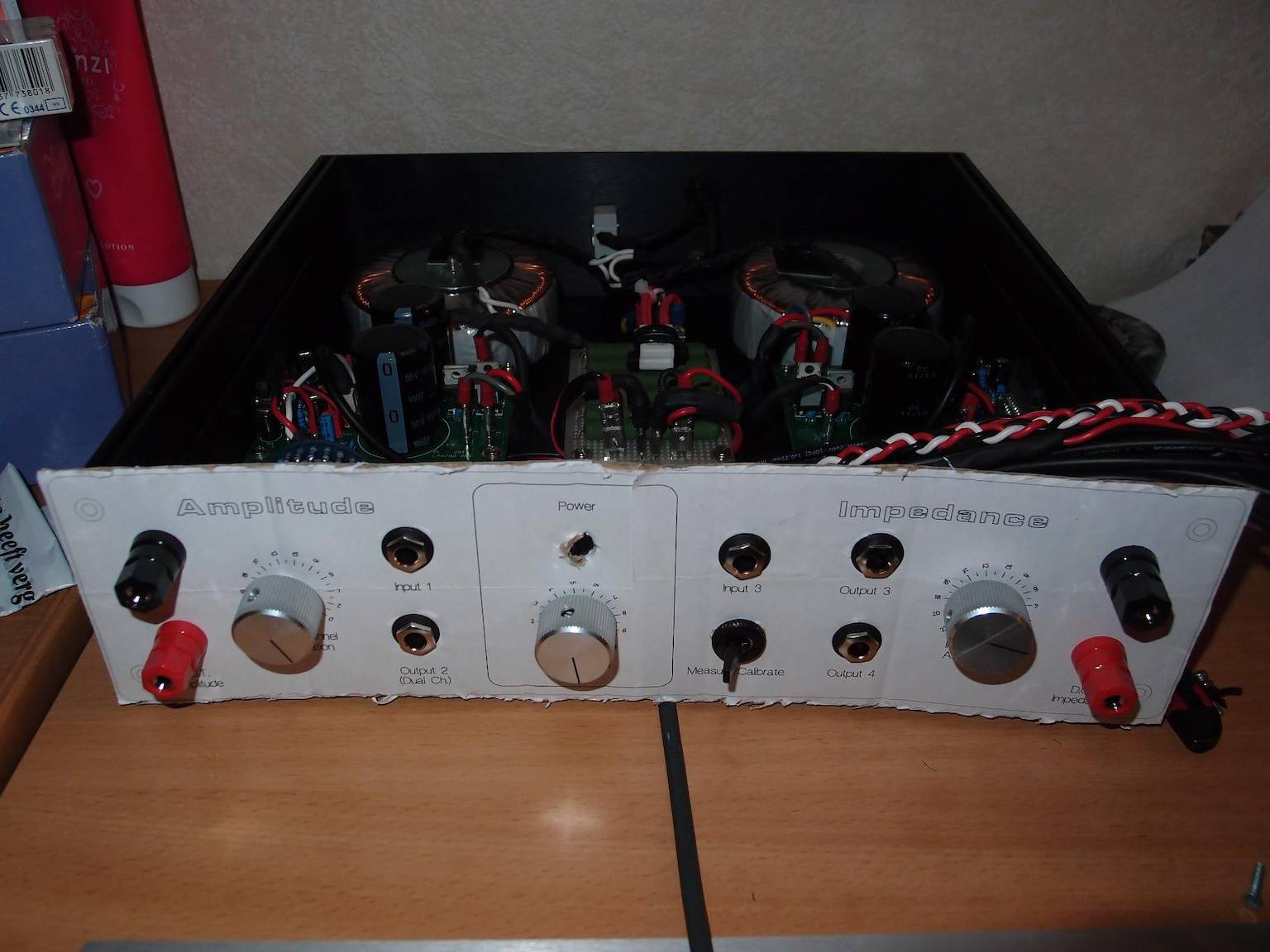

Hier mijn toepassing, gisteravond eindelijk weer eens lekker kunnen klussen :

Meetversterkertje, apart amplititude- en impedantiekanaal (heb toch een 6in/6uit geluidskaart, lekker makkelijk werken zo).
Elk kanaal bestaat uit twee parallelgeschakelde versterkerkanalen. Gevoed door 2 maal 160VA, 2x22V. Grootste hifi2000 kastje.
Signalen richting de geluidskaart kunnen verzwakt met stepped (ladder) attenuators, lekker flexibel en gemakkelijk.
Extra dual channel outputje, schakelaartje om te calibreren, etc. Eigenlijk een beetje standaard recept, maar dan wat luxer en gemakkelijker in gebruik.

Status nu : Frontje moet er ongeveer zo uit gaan zien (kleine revisies geweest) : ...en nu kan ik ff niet meer verder. Twee weekjes wachten tot het front terug is van de frezert. En natuurlijk ben ik die rottig kleine stukjes mica weer eens kwijt ...

Indrukwekkend meetversterkertje

Ik hoop het ! Hoop er de komende -tig jaar toch nog gebruik van te maken, dus een beetje overdrijven, overdimensioneren, foolproof maken leek me geen verkeerde keuze...

Is trouwens echte haai end , he . Want er zitten wel zes echte Jantzen Superes weerstanden in !

Na ruim 200 printjes te hebben gesleten stop ik met het aanbieden ervan. De Gerberfiles zijn bijgevoegd voor degenen die zelf bij Itead Studio oid. nog printen willen bestellen.

Ik heb nog wel een aantal composite LM4780 printen in de aanbieding, zie viewtopic.php?p=1755296#p1755296. En wellicht komt het ook nog eens tot een ZBA composite LM3886.

Ha, dan was ik zekers een van de laatsten die deze printplaatjes van ik van je hebt afgenomen..............

knuisje schreef:

Na ruim 200 printjes te hebben gesleten stop ik met het aanbieden ervan. De Gerberfiles zijn bijgevoegd voor degenen die zelf bij Itead Studio oid. nog printen willen bestellen.

Waarom eigenlijk, is er geen vraag meer naar ?

Denk dat we Peter moeten danken omdat hij veel van ons onze eerste (werkende) versterker heeft laten bouwen.

FR_Aad schreef:

Denk dat we Peter moeten danken omdat hij veel van ons onze eerste (werkende) versterker heeft laten bouwen.

Mee eens.
En 200 printen is niet niks.
Je hebt er best een hoop werk aan om alles goed de deur uit te krijgen dus petje af dat je het zo lang hebt vol gehouden.

Graag gedaan! Het is inderdaad best veel werk. Met de gerberfiles kan altijd iemand weer eens een setje laten maken voor een groepje mensen.

Peter hartelijke dank en 200 printen is niet mis.

Elke dag staat bij mij in de huiskamer de LM4780 aan om te zorgen dat de kamer gevuld wordt met mooie klanken

De eerste versie van deze print heb ik zelf geëtst en doet nog altijd trouw z'n werk bij mijn ouders.

Een bedankje lijkt me zeker op z'n plaats! Na een jaar pauze dit weekend mijn setje in elkaar en werkend. Wat een geluid, en wat was het uiteindelijk goed te doen door de handleiding en alle forumposts, ook voor iemand als ik die hiervoor uberhaupt nog nooit iets met elektronica heeft gedaan. Bedankt nogmaals!

Idemdito. Heb momenteel 4 printjes staan die allemaal perfect spelen!
200 printjes zijn niet niks

Misschien kijk ik er gewoon vol overheen, maar ik zie vaak op DIYaudio berichten langskomen waar mensen klagen over bepaalde LMxxxx versterkers zonder Thiele en Zobel netwerk. het ontgaat me nog steeds een beetje wat dit nou precies in moet houden maar ik wilde vragen of dit ontwerp dit wel heeft?

Mijn ontwerp heeft wel een Zobel maar geen Thiele netwerk.

Een Thiele netwerk zorgt ervoor dat de versterker stabiel blijft bij een grote capacitieve belasting, bijvoorbeeld als er erg lange luidsprekerkabels worden gebruikt. Dit kan altijd nog worden toegepast aan de luidsprekerklemmen binnen de versterkerbehuizing.

Het Thielnetwerk bestaat uit een inductor van circa 2 uH parallel aan een weerstand van 1.5R/3W. De inductor kun je maken door wikkeldraad van 1mm dikte (oude trafo of filterspoel) 15 keer strak om een AA penlight batterij te wikkelen. Binnen in het midden van de spoel soldeer je de weerstand.
