Aat,
Een paar dingen om rekening mee te houden:
Kijk of je voor dat trafo'tje een type 1:4 ofzo kan vinden. Dan kun je de ingang in serie zetten ipv. parallel.. De ingangsweerstand in namelijk dusdanig laag dat er nog al wat bronnen zijn die aangepast moeten worden want tegen ca 10 Ohm DC in te brullen lukt de meeste niet zomaar..
Overweeg ook eens ipv zo'n schakelaar een bordje met wat ttl en reedrelais.. Die kunnen heel mooi vlak bij de pluggen geschakeld worden en je kunt zelfs mooi een mute-relais integreren om tijdens het overschakelen geen klikken etc te krijgen.. De kostprijs is dan ook maar een fractie van die 125$ P verzendkosten + belastingen..
Alles is dan mogelijk, van display tot tiptoetsen ...
Voeding trek je desnoods van de gloeispanning af..
Kees
Beëindigd! Arcturus Blue buizen pre
Moderator: Beheerdersteam
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
@miniwatt
Quackelstein weet ik wel te vinden, ben er - helaas - nog nooit geweest.
@Kees,
Zal waarschijnlijk een LL1674 'omgekeerd' gebruiken met een DC weerstand van 605 Ohm per wikkeling, maar het is inderdaad waarschijnlijk beter om de wikkelingen in serie te gebruiken.
Bij een electronisch geregelde ingangskeuze met behulp van relais en eventueel een eenvoudige programmering bevindt ik mij ver buiten mijn comfortzone qua kennis.... Ben dus aangewezen op bestaande schema's of kant en klare producten, alleen voor deze specifieke toepassing ben ik er nog geen enkele tegengekomen.
groeten,
Aat
Quackelstein weet ik wel te vinden, ben er - helaas - nog nooit geweest.
@Kees,
Zal waarschijnlijk een LL1674 'omgekeerd' gebruiken met een DC weerstand van 605 Ohm per wikkeling, maar het is inderdaad waarschijnlijk beter om de wikkelingen in serie te gebruiken.
Bij een electronisch geregelde ingangskeuze met behulp van relais en eventueel een eenvoudige programmering bevindt ik mij ver buiten mijn comfortzone qua kennis.... Ben dus aangewezen op bestaande schema's of kant en klare producten, alleen voor deze specifieke toepassing ben ik er nog geen enkele tegengekomen.
groeten,
Aat
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
Ik vind het geen probleem om binnenkort wat voor je te ontwerpen hoor...AatV schreef:Bij een electronisch geregelde ingangskeuze met behulp van relais en eventueel een eenvoudige programmering bevindt ik mij ver buiten mijn comfortzone qua kennis....
Dus zeg maar hoe je het hebben wilt...
Met de uitleg erbij ga jij het ook zeker snappen... en bevind je je weer wel in die comfortzone qua kennis..
Beetje TTL, niets moeilijks verder (geen pic's enzo.. die kan ik toch ook niet programmeren..)
Kees
Waarom gebruik je geen enkele schakelaar waar je vervolgens wat mooie relais mee schakelt? Is veel simpeler dan mbv electronica en je behoudt het principe van een draaischakelaar.
Als je gebruik maakt van relais met vergulde kontakten zal je signaal er ook nauwelijks op achteruit gaan.
Groeten,
Mischa
Als je gebruik maakt van relais met vergulde kontakten zal je signaal er ook nauwelijks op achteruit gaan.
Groeten,
Mischa
Blijf aub van de G6K-relais van Omron af. Die hebben geen goede scheiding tussen spoel en kontakten, waardoor je tikken krijgt in je audio tijdens het schakelen.
Ik zal eens kijken welk relais wij op de zaak inzetten. In elk geval zijn die met verguld kontakten. Ik zal er eens een paar als monster aanvragen.
Link:
http://www.wagocatalog.com/okv3/index_p ... &iPicPos=1
Dit is een exemplaar met een spoelspanning van 24V (industrie) maar ik kan me niet voorstellen dat die niet leverbaar is met een spoelspanning van 12V.
Groeten,
Mischa
Ik zal eens kijken welk relais wij op de zaak inzetten. In elk geval zijn die met verguld kontakten. Ik zal er eens een paar als monster aanvragen.
Link:
http://www.wagocatalog.com/okv3/index_p ... &iPicPos=1
Dit is een exemplaar met een spoelspanning van 24V (industrie) maar ik kan me niet voorstellen dat die niet leverbaar is met een spoelspanning van 12V.
Groeten,
Mischa
@Mischa72
Was zelf aangeland bij relais, die aanbevolen worden voor de RelaiXed voorversterker nml. de Panasonic TQ2, de Tyco FP2 en de Omron G6H, alle 5 volt typen, of eventueel een Takamisama 12 volt met vergulde kontakten, die te verkrijgen is bij Schuro in Duitsland.
Sta echter altijd open voor aanbevelingen
groeten,
Aat
Was zelf aangeland bij relais, die aanbevolen worden voor de RelaiXed voorversterker nml. de Panasonic TQ2, de Tyco FP2 en de Omron G6H, alle 5 volt typen, of eventueel een Takamisama 12 volt met vergulde kontakten, die te verkrijgen is bij Schuro in Duitsland.
Sta echter altijd open voor aanbevelingen
groeten,
Aat
Door omstandigheden heb ik de 'werkzaamheden' aan de versterker een drietal maanden moeten staken. Heb ondertussen wel de benodigde onderdelen besteld om de versterker af te kunnen maken :
1. Connectors en chassisdelen van het bedrijf 'Binder' voor de gebalanceerde in- en uitgangen.
2. RCA chassisdelen en RCA Neutrik connectors.
3. Diverse aluminium panelen bij Shaeffer in Duitsland.
4. Montagedraad etc.etc.
Ben de laatste weken aan de gang gegaan om een soort ingangsprint te maken die met het achterpaneel verbonden wordt. Het tekenen, belichten, ontwikkelen, etsen en boren was een flink karwei maar heeft tenslotte een heel aardig resultaat opgeleverd
Om het een en ander duidelijk te maken een aantal afbeeldingen van

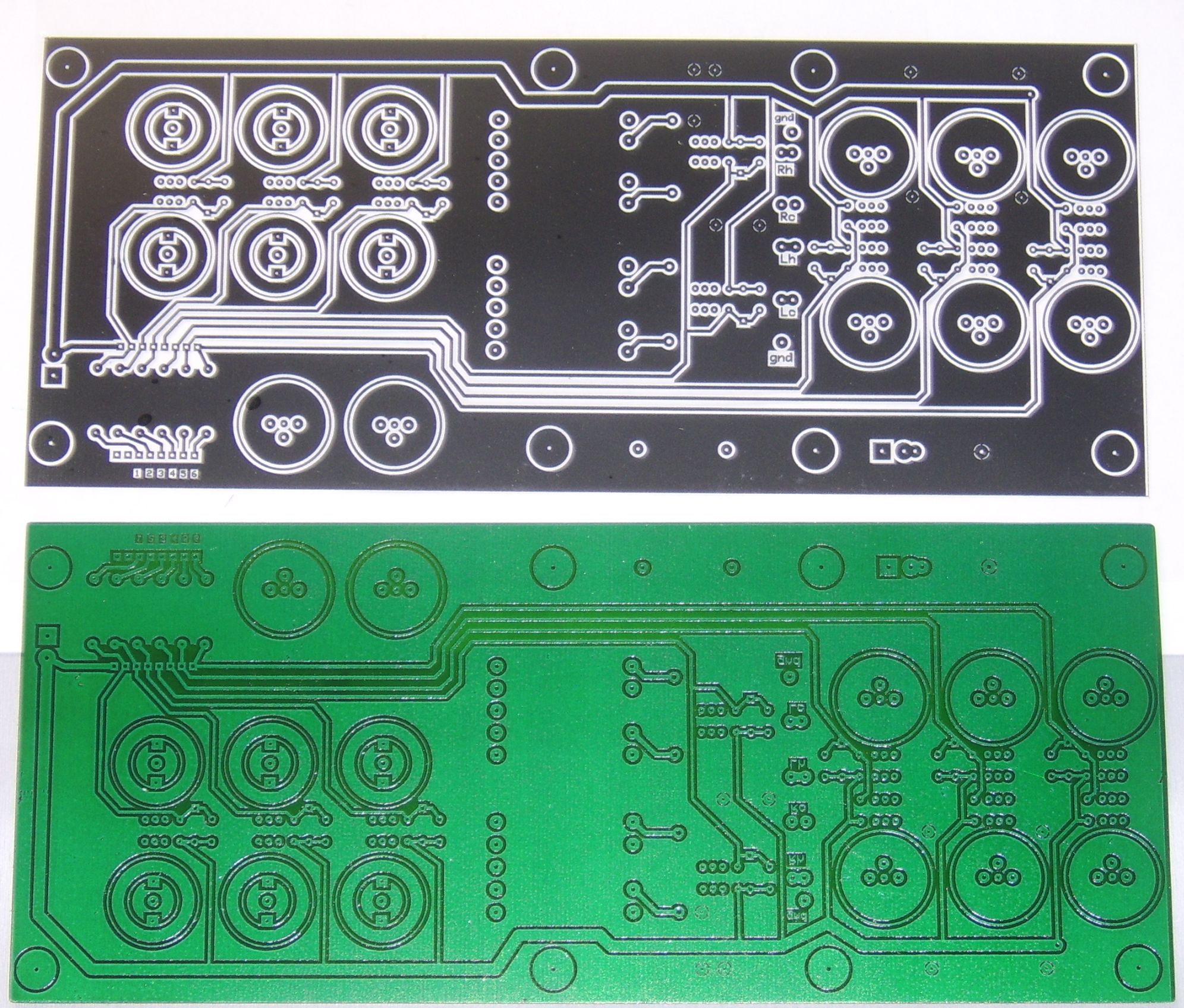

1. het negatief en de uiteindelijke printplaat,

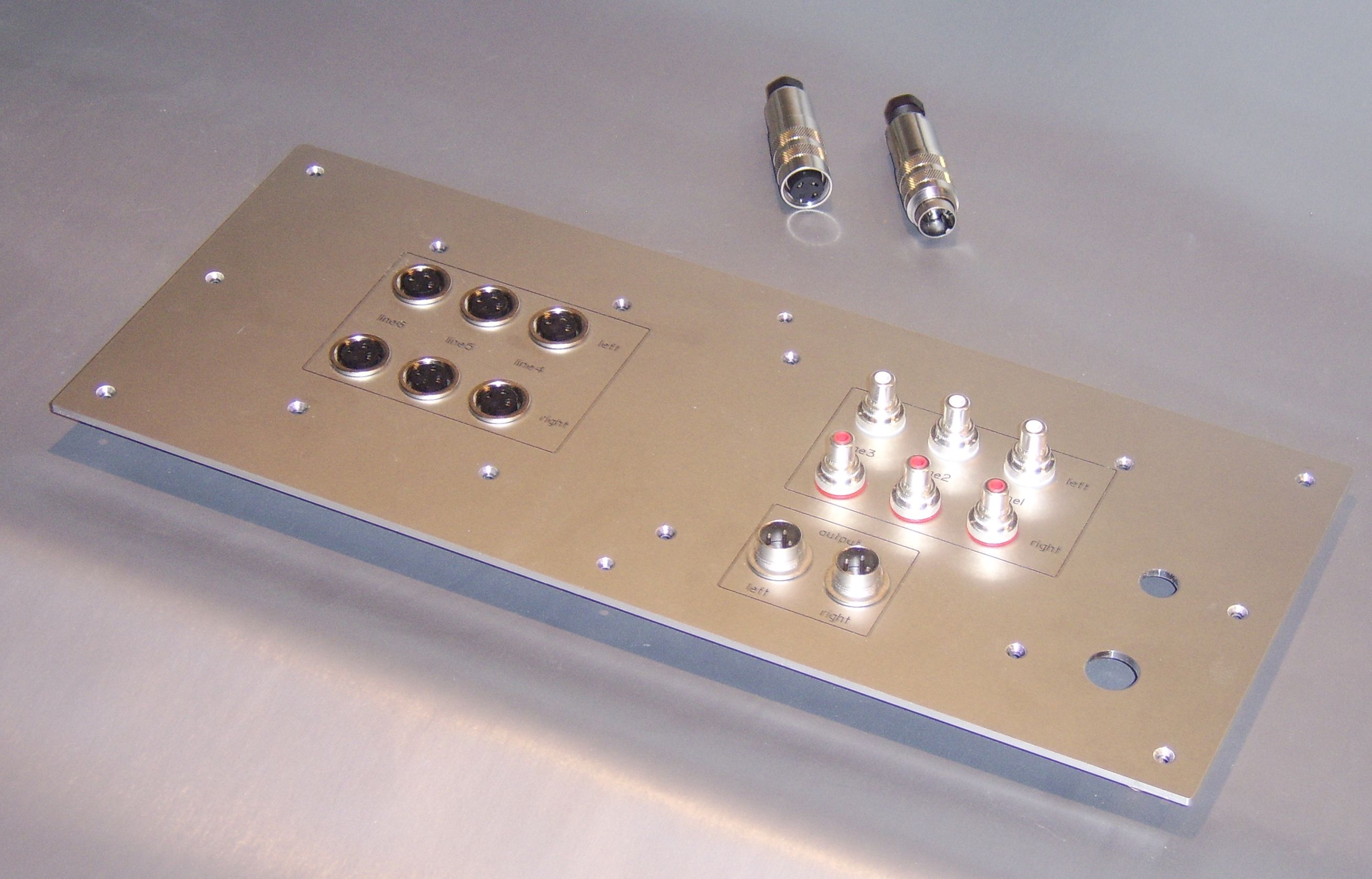

2. het achterpaneel van shaeffer en

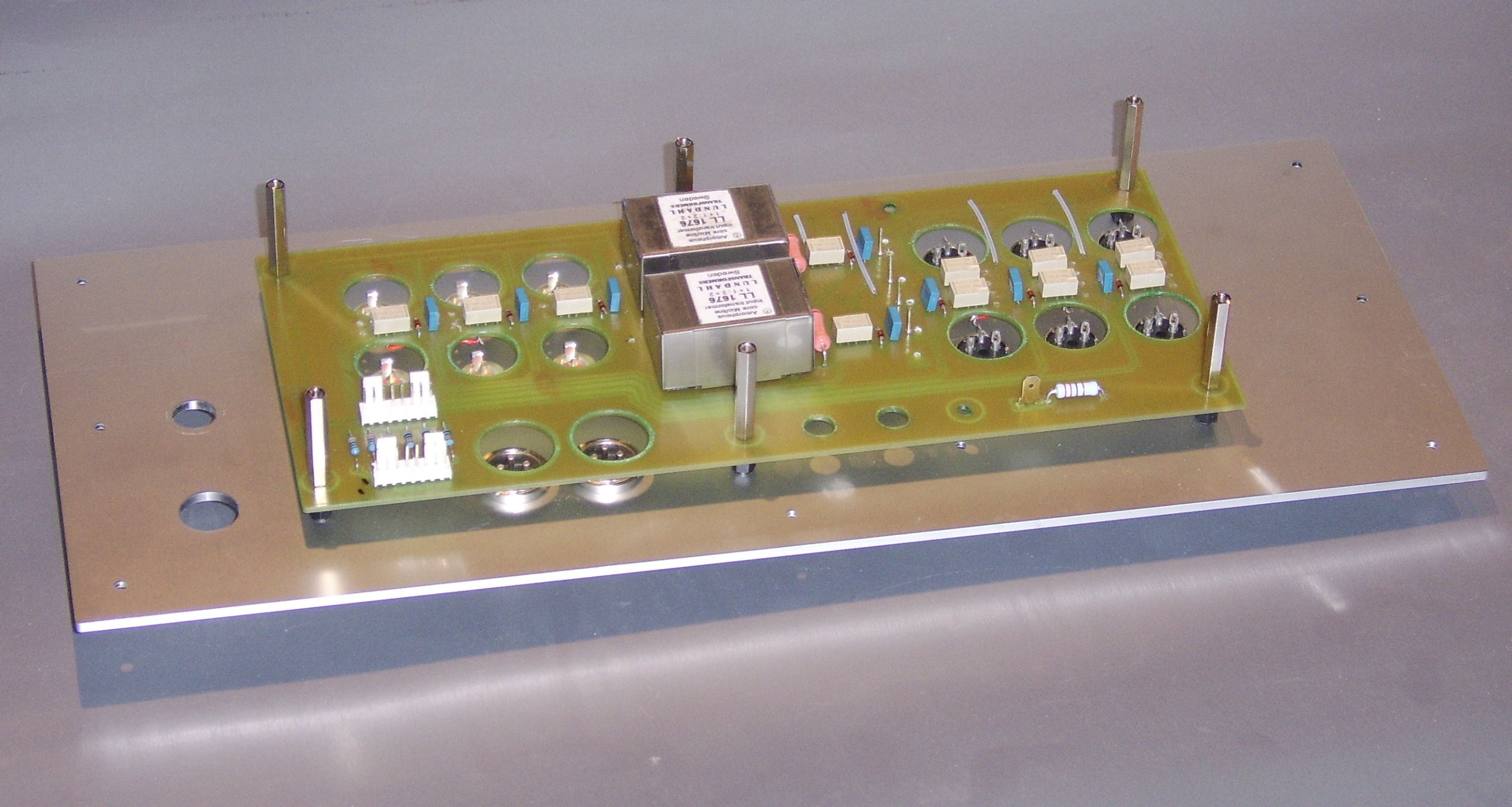

3. de wijze waarop printplaat en achterzijde verbonden zijn.
groeten,
AatV
1. Connectors en chassisdelen van het bedrijf 'Binder' voor de gebalanceerde in- en uitgangen.
2. RCA chassisdelen en RCA Neutrik connectors.
3. Diverse aluminium panelen bij Shaeffer in Duitsland.
4. Montagedraad etc.etc.
Ben de laatste weken aan de gang gegaan om een soort ingangsprint te maken die met het achterpaneel verbonden wordt. Het tekenen, belichten, ontwikkelen, etsen en boren was een flink karwei maar heeft tenslotte een heel aardig resultaat opgeleverd
Om het een en ander duidelijk te maken een aantal afbeeldingen van
1. het negatief en de uiteindelijke printplaat,
2. het achterpaneel van shaeffer en
3. de wijze waarop printplaat en achterzijde verbonden zijn.
groeten,
AatV
- Bijlagen
-
-
-
Waarschijnlijk omdat deze dmv een moer aan de achterzijde kunnen worden vastgezet, in tegenstelling tot de "profi" varianten met de rechthoekige montageplaat. Zeer mooie oplossing, het lijken wel DIN-pluggen zo in deze ronde uitvoering.Wowly schreef:
Waarom specifiek van Binder aansluitingen??
Jan
Vraagje van mijn kant: Waarom heb je de aansluitingen met de boog (van de kontakten) naar boven? Normaal gesproken zitten deze meestal met de boog naar beneden gemonteerd en verband met de vergrendeling en foutsteekbeveiliging
Groeten,
Mischa
@Wowly en Mischa72,
Heb Binder gekozen omdat
- ze qua ontwerp en materiaalkeuze erg goed in elkaar zitten,
- minder ‘lomp’ zijn als XLR aansluitingen,
- erg goed locken door de schroefdraad,
- de chassisdelen net niet rond zijn, maar afgeplatte zijkanten hebben waardoor ze erg mooi/stevig in het achterpaneel kunnen worden gemonteerd en
- omdat ik ze erg fraai vind!
Heb gekozen voor de ‘boog/kontakten’ naar boven omdat ik dan duidelijk van bovenaf de nok(male) en uitsparing(female) aan de onderzijde kan zien zitten.
Malheur.......
Nadat ik de achterzijde van versterker in elkaar had gezet, ben ik de zaak gaan testen. Helaas bleken de relais voor de ongebalanceerde ingangen en de relais voor de omschakeling voor gebalanceerd/ongebalanceerd niet te werken.
Het datasheet gaf bij nadere bestudering aan de het relais slechts op 1 manier de 12 volts stuurspanning aangesloten kon worden, namelijk positief bij pen 1 en negatief bij pen 8. Bij de gebalanceerde ingangen had ik dit wel gedaan, maar bij de andere relais precies andersom.
Heb de spanning toen provisorisch omgedraaid en toen bleken de niet werkende relais het wel te doen (de andere die oorspronkelijk wel goed en nu verkeerd waren aangesloten deden het uiteraard niet meer!) De volgende gedachte kwam nu bij me op : @!&%$?/$## (censuur).
Het is me ondertussen duidelijk dat de helling van deze leercurve behoorlijk steil is!
Ik zal de print helaas opnieuw moeten tekenen, belichten, etsen, boren etc. Ik zal deze ervaring maar bij de toch al ruime verzameling leermomenten opbergen.
Had gehoopt dit project voor 23 mei(Breda) af te ronden. Zoals het er nu naar uit ziet lukt me dit echt niet meer.
groeten,
AatV
P.S.
@Wowly/Jan het is Aat
Heb Binder gekozen omdat
- ze qua ontwerp en materiaalkeuze erg goed in elkaar zitten,
- minder ‘lomp’ zijn als XLR aansluitingen,
- erg goed locken door de schroefdraad,
- de chassisdelen net niet rond zijn, maar afgeplatte zijkanten hebben waardoor ze erg mooi/stevig in het achterpaneel kunnen worden gemonteerd en
- omdat ik ze erg fraai vind!
Heb gekozen voor de ‘boog/kontakten’ naar boven omdat ik dan duidelijk van bovenaf de nok(male) en uitsparing(female) aan de onderzijde kan zien zitten.
Malheur.......
Nadat ik de achterzijde van versterker in elkaar had gezet, ben ik de zaak gaan testen. Helaas bleken de relais voor de ongebalanceerde ingangen en de relais voor de omschakeling voor gebalanceerd/ongebalanceerd niet te werken.
Het datasheet gaf bij nadere bestudering aan de het relais slechts op 1 manier de 12 volts stuurspanning aangesloten kon worden, namelijk positief bij pen 1 en negatief bij pen 8. Bij de gebalanceerde ingangen had ik dit wel gedaan, maar bij de andere relais precies andersom.
Heb de spanning toen provisorisch omgedraaid en toen bleken de niet werkende relais het wel te doen (de andere die oorspronkelijk wel goed en nu verkeerd waren aangesloten deden het uiteraard niet meer!) De volgende gedachte kwam nu bij me op : @!&%$?/$## (censuur).
Het is me ondertussen duidelijk dat de helling van deze leercurve behoorlijk steil is!
Ik zal de print helaas opnieuw moeten tekenen, belichten, etsen, boren etc. Ik zal deze ervaring maar bij de toch al ruime verzameling leermomenten opbergen.
Had gehoopt dit project voor 23 mei(Breda) af te ronden. Zoals het er nu naar uit ziet lukt me dit echt niet meer.
groeten,
AatV
P.S.
@Wowly/Jan het is Aat
Laatst gewijzigd door AatV op za 02 mei 2009, 14:03, 1 keer totaal gewijzigd.
Hoi Aat,
Als je hem graag mee wil nemen naar Breda, kras je de eilandjes rondom de spoelpinnen gewoon weg en sluit met behulp van korte draadjes de relais even goed aan. Dit geeft jou genoeg tijd om de printen opnieuw te maken en ons de mogelijkheid ons te vergapen aan je technische en cosmetische hoogstandje.
Groeten,
Mischa
Als je hem graag mee wil nemen naar Breda, kras je de eilandjes rondom de spoelpinnen gewoon weg en sluit met behulp van korte draadjes de relais even goed aan. Dit geeft jou genoeg tijd om de printen opnieuw te maken en ons de mogelijkheid ons te vergapen aan je technische en cosmetische hoogstandje.
Groeten,
Mischa
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
-
audiomanics
- Berichten: 4575
- Lid geworden op: za 08 apr 2006, 21:54
- Locatie: Appelscha
- Contacteer:
Audiomanics heeft november vorig jaar een mooi plaatje gemaakt van het versterkergedeelte, dat mij toen voor ogen stond.
Het aantal aansluitingen aan de achterzijde heeft mij gedwongen om het kastje te veranderen, namelijk een hoge 'T'vorm met twee verlaagde gedeelten waar de buizen geplaatst worden.

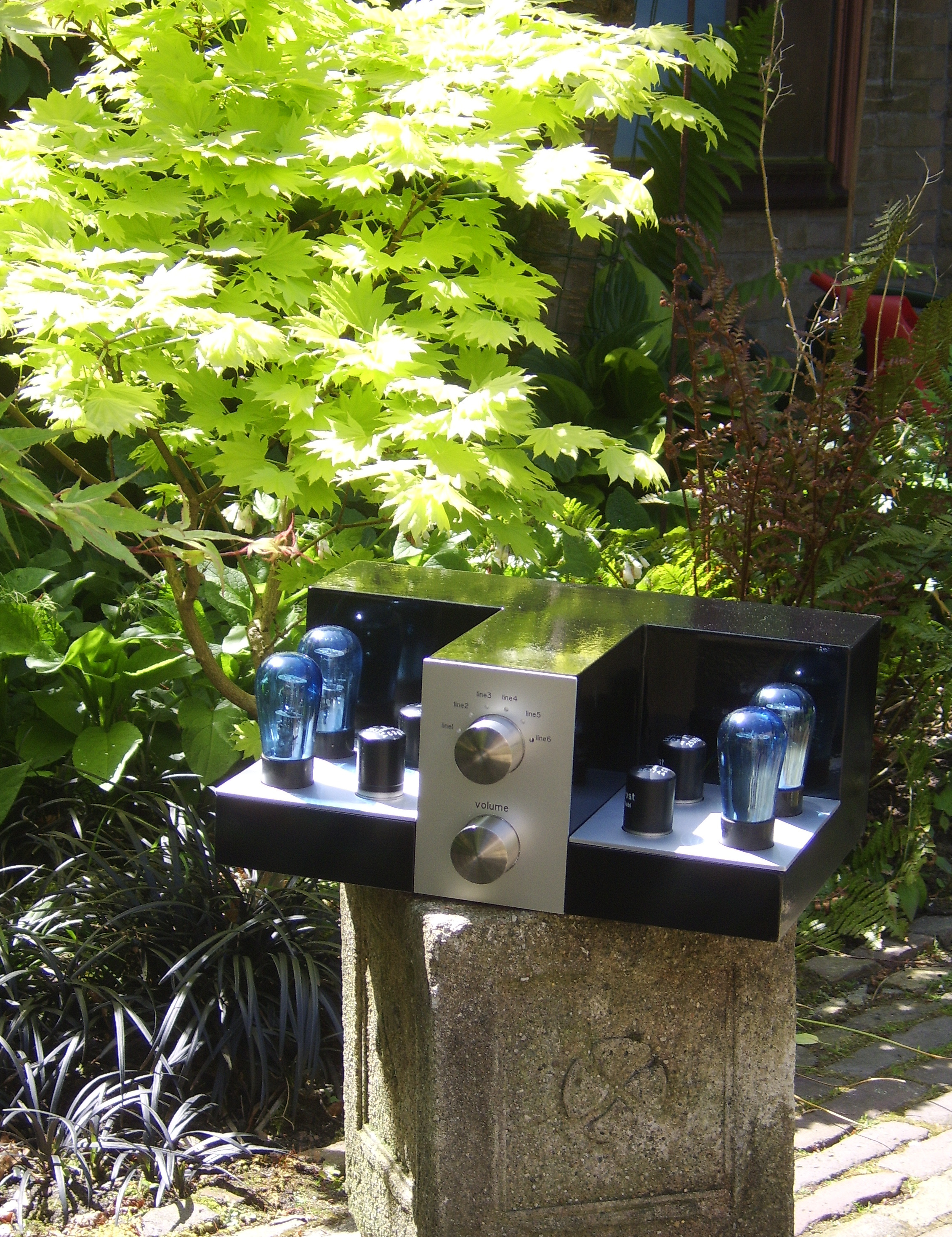

Heb de buizen en het frontplaatje er even provisorisch op/aangezet, meegenomen naar de tuin en heb daar een paar sfeerfoto's gemaakt, mede ook om weer goed voor ogen te hebben wat het uiteindelijke resultaat zal zijn.
Het is me nu wel duidelijk dat het streven dit ding werkend (inclusief voedingsgedeelte) mee naar Breda te nemen niet haalbaar is. Als het draadje 'Pulvis Molto' lees, sta ik nog maar aan het begin van de cyclus lakken, schuren, polijsten en poetsen. (en dan vervolgens de montage van het binnenwerk....)

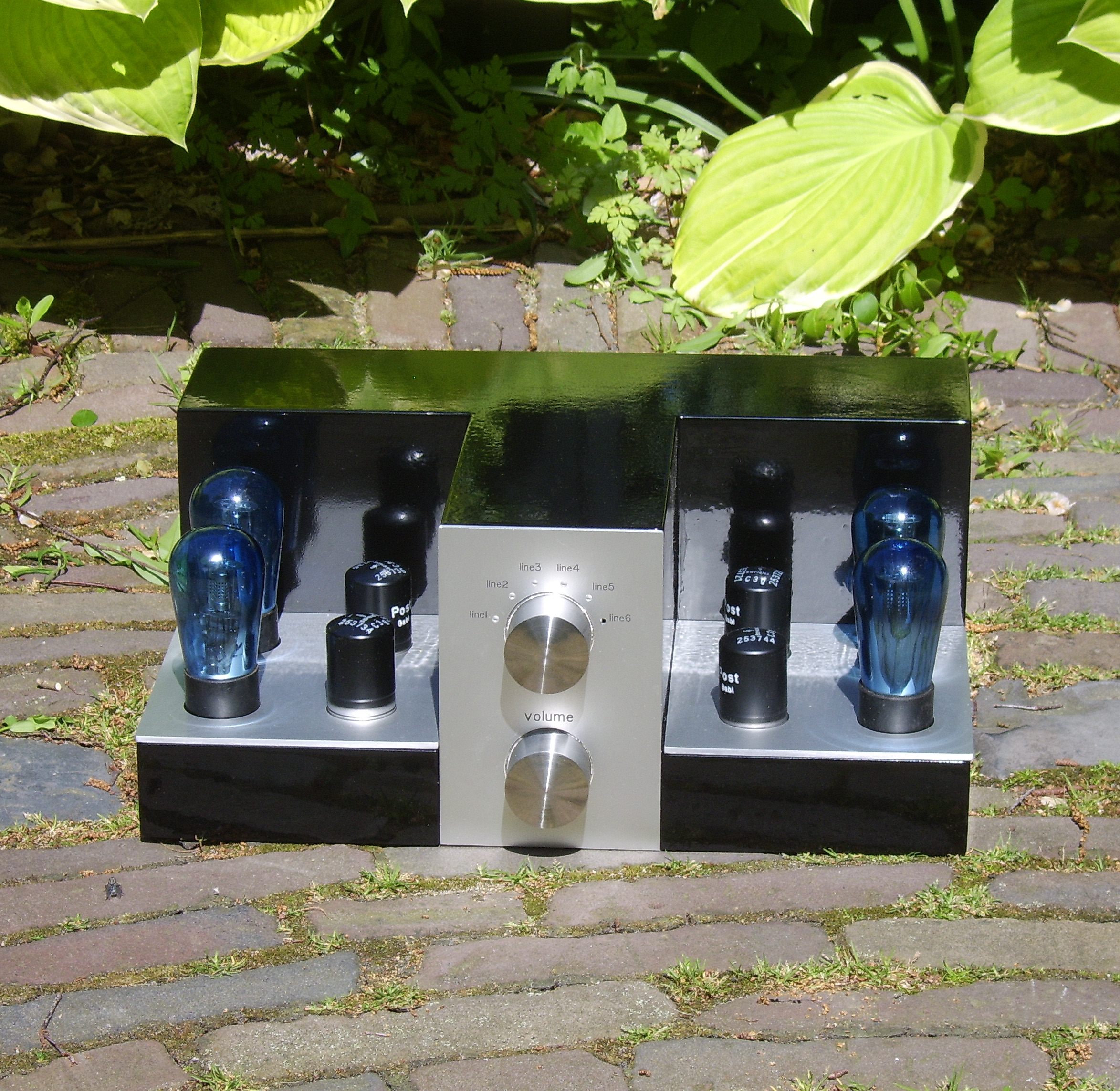

Volgen nog de sfeerplaatjes:
groeten,
AatV
Het aantal aansluitingen aan de achterzijde heeft mij gedwongen om het kastje te veranderen, namelijk een hoge 'T'vorm met twee verlaagde gedeelten waar de buizen geplaatst worden.
Heb de buizen en het frontplaatje er even provisorisch op/aangezet, meegenomen naar de tuin en heb daar een paar sfeerfoto's gemaakt, mede ook om weer goed voor ogen te hebben wat het uiteindelijke resultaat zal zijn.
Het is me nu wel duidelijk dat het streven dit ding werkend (inclusief voedingsgedeelte) mee naar Breda te nemen niet haalbaar is. Als het draadje 'Pulvis Molto' lees, sta ik nog maar aan het begin van de cyclus lakken, schuren, polijsten en poetsen. (en dan vervolgens de montage van het binnenwerk....)
Volgen nog de sfeerplaatjes:
groeten,
AatV
