Hypex FA503 in Modushop kastje

[Henkjan]

bij DPD wel altijd eerst in de struiken naast de voordeur kijken hè

[FR_Aad]

[Kappa7]

bij DPD wel altijd eerst in de struiken naast de voordeur kijken hè


In de regen?

[Pjotr]

bij DPD wel altijd eerst in de struiken naast de voordeur kijken hè

Noppes, niente, nada!

[pappaleo]

Hé, zo'n struik heb ik ook

[hardbats]

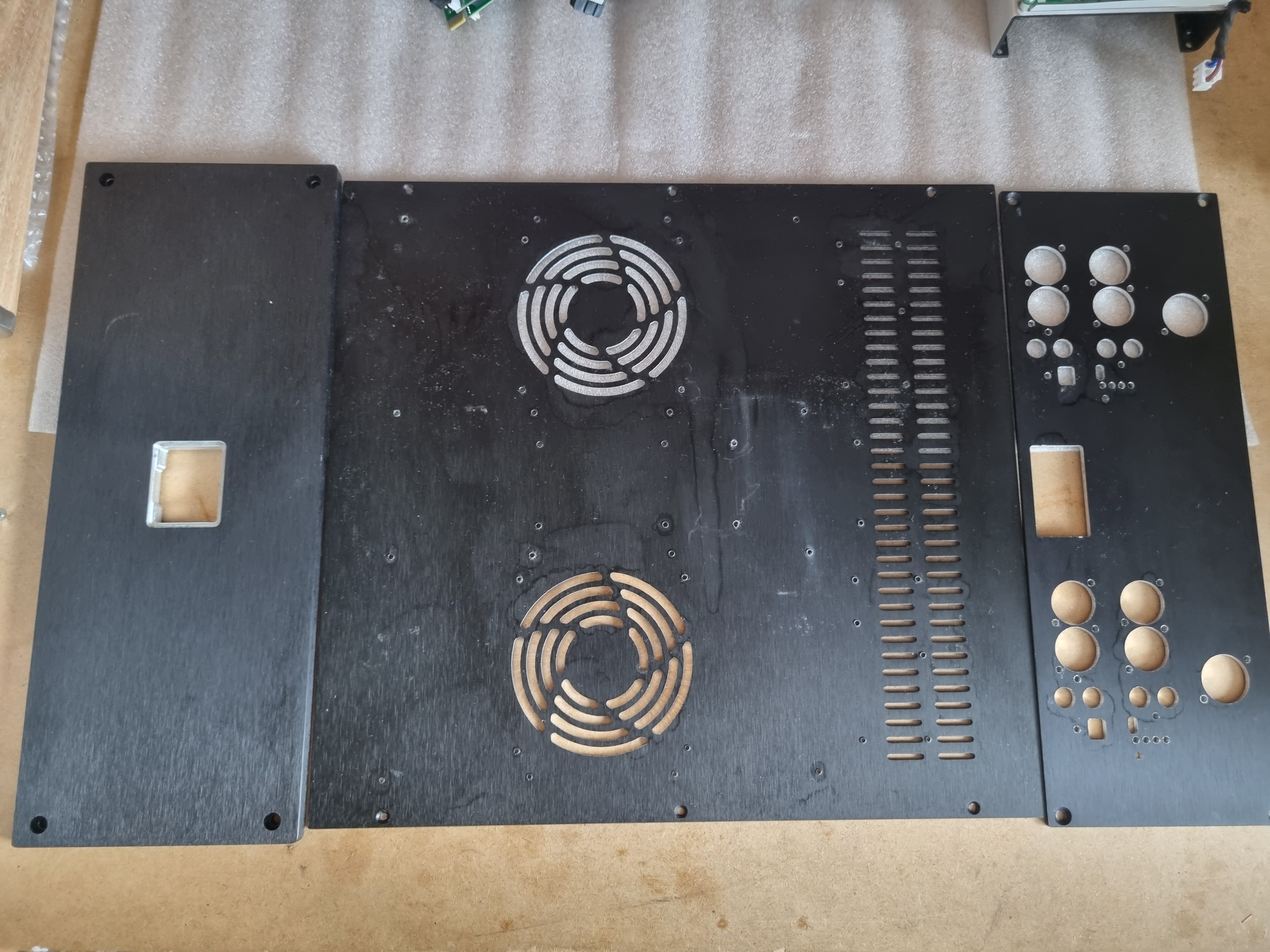

Het freeswerk is klaar. Alleen nog de gaten op maat boren en Verzinken. Daarna de voor en achterkant nog graveren en dan kan alles weer in elkaar

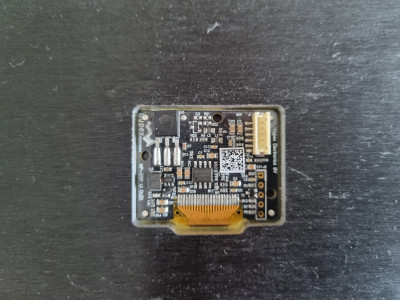

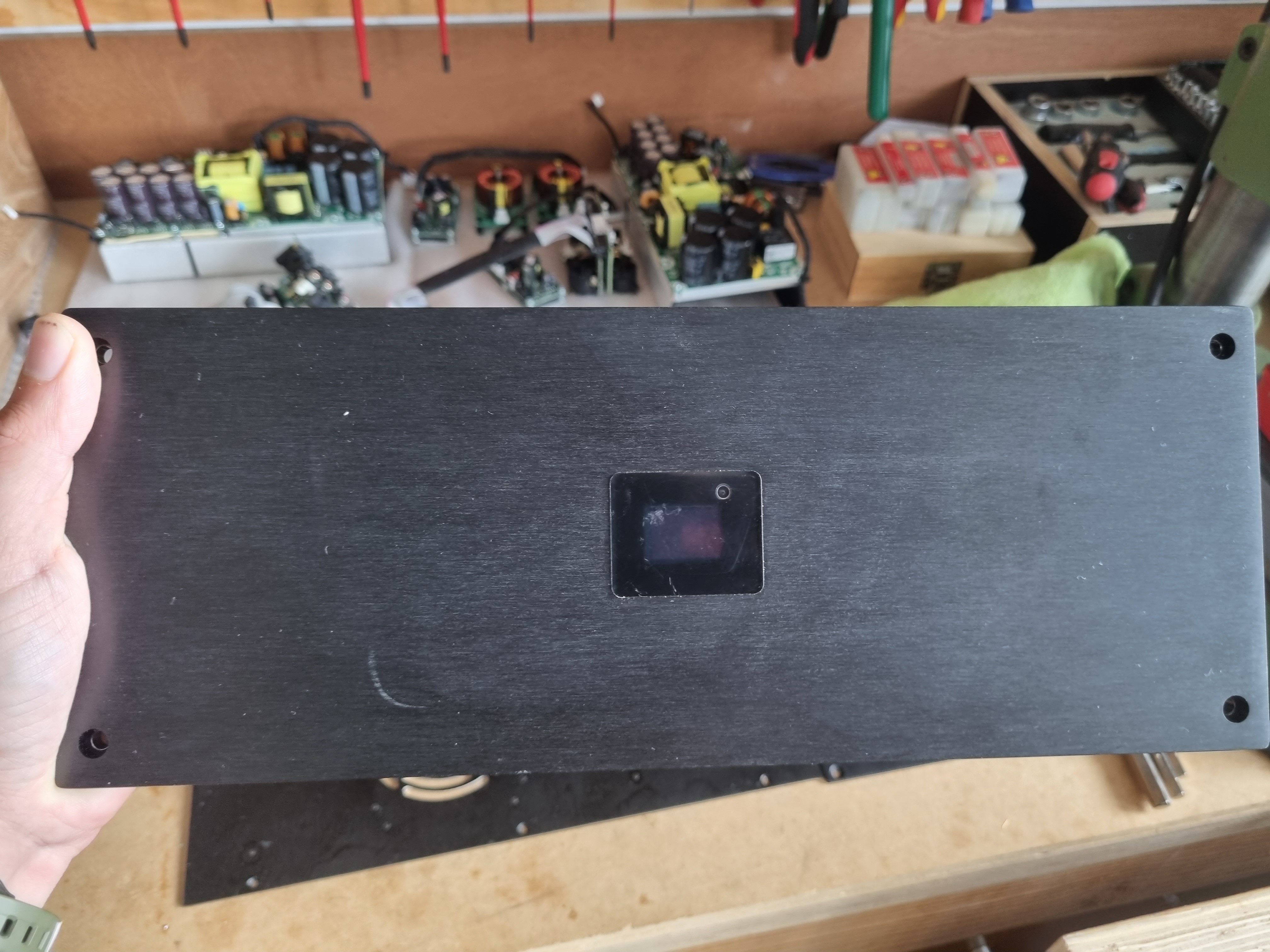

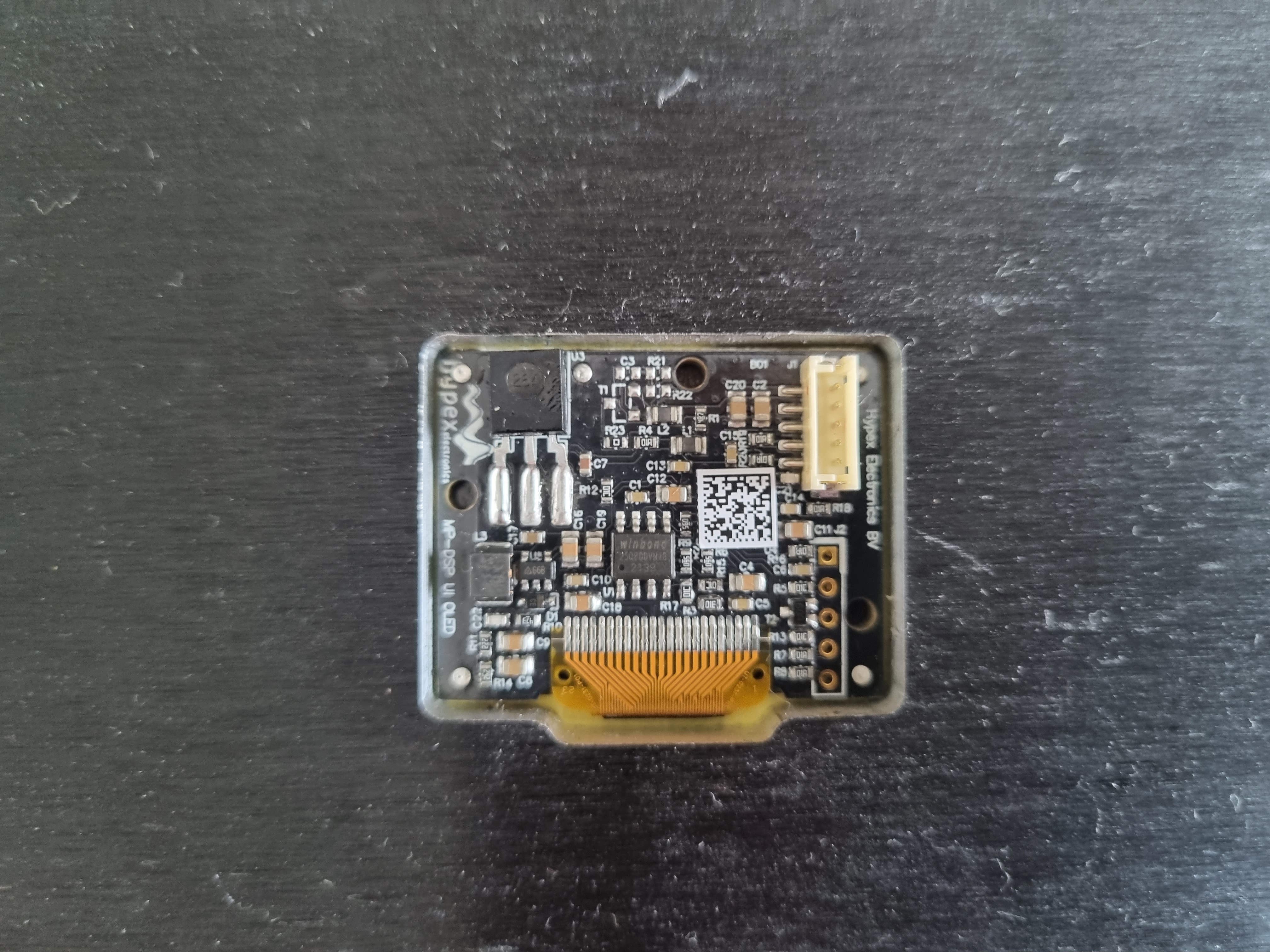

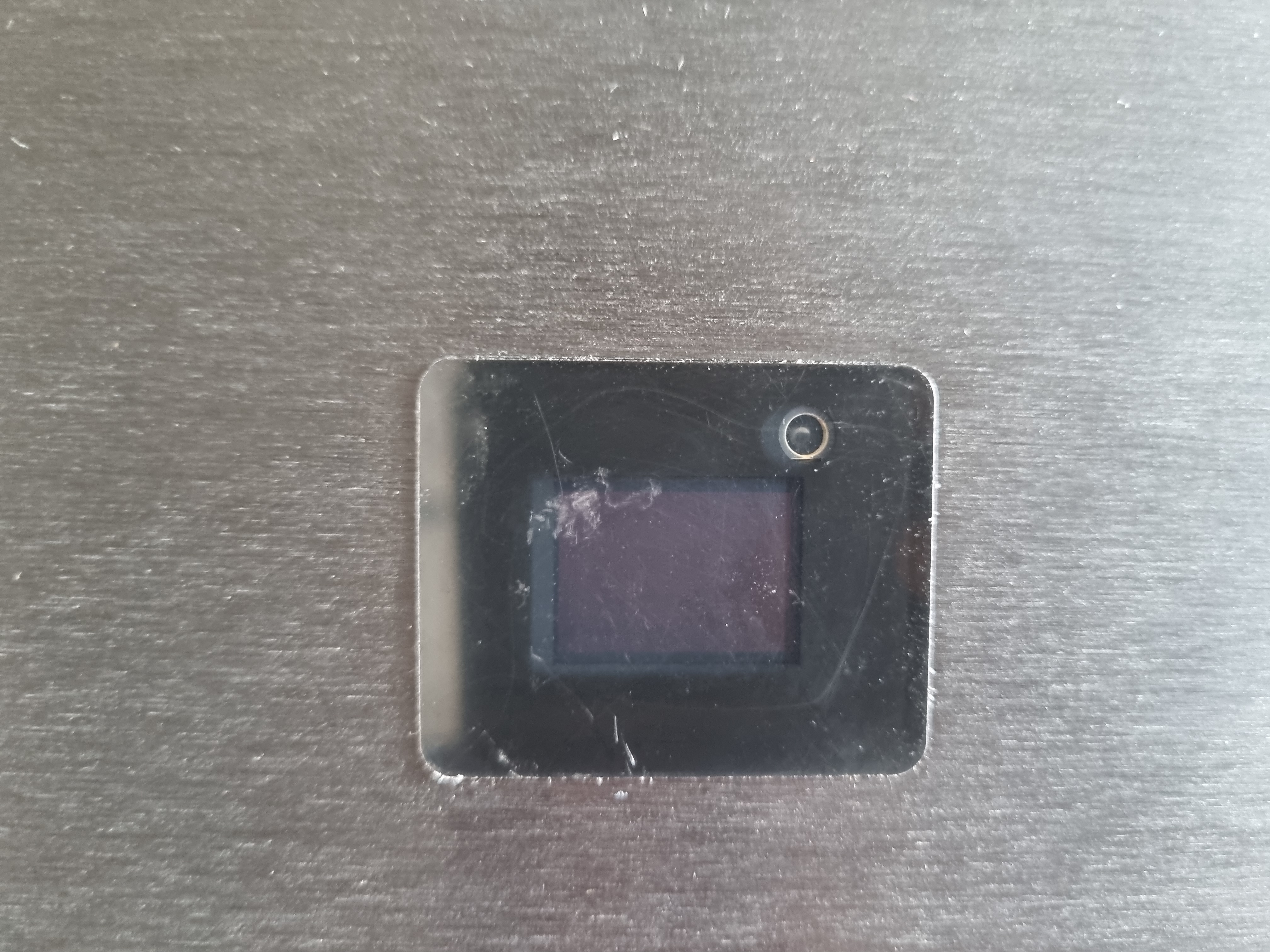

Het hypex oled schermpje past er mooi in!

[hardbats]

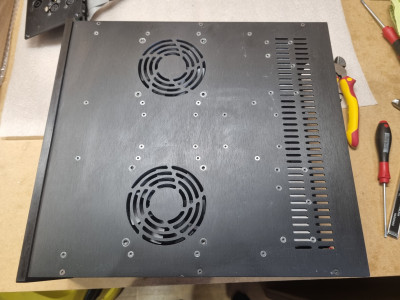

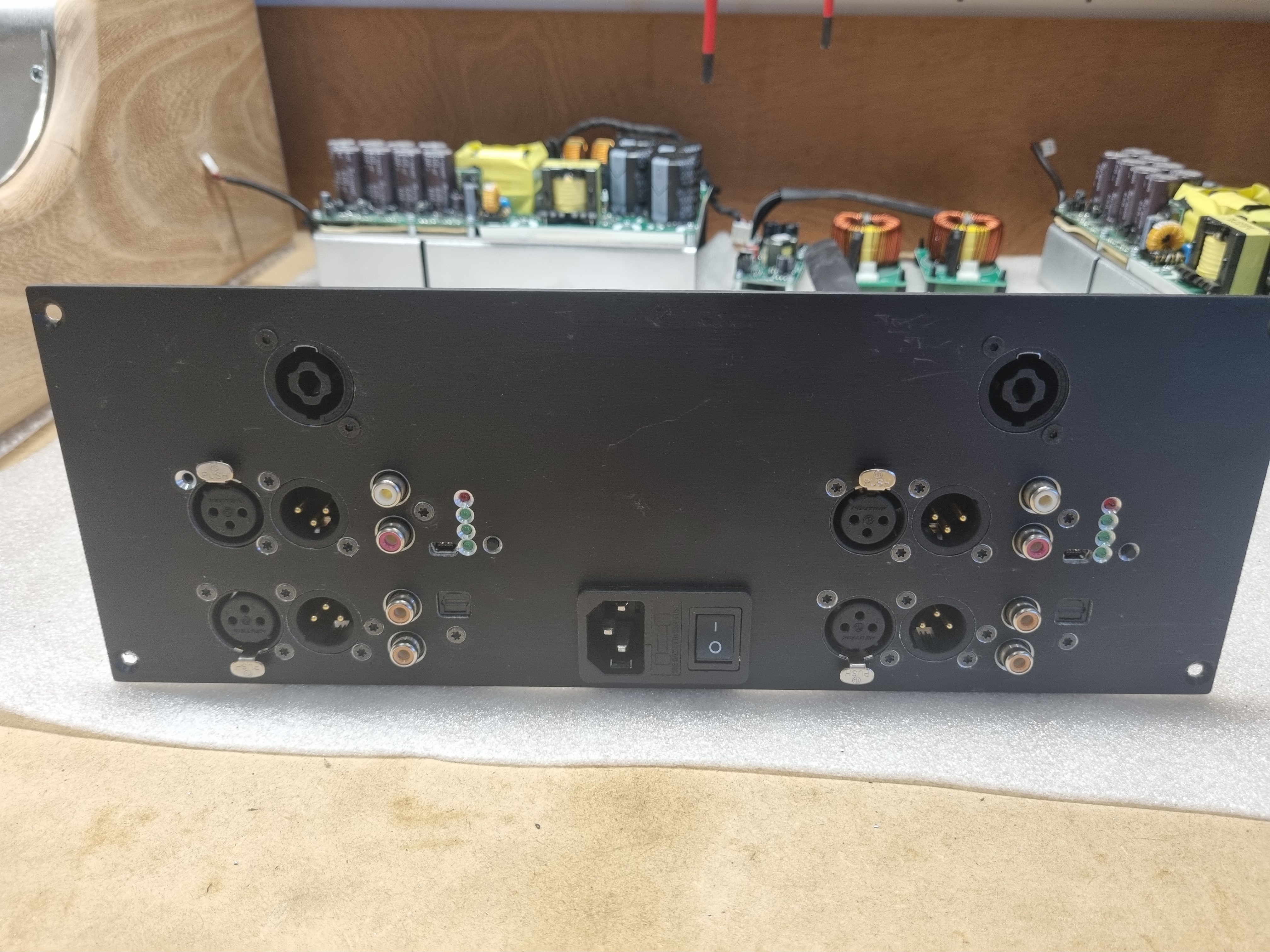

Alle gaten verzonken en afgebraamd.
Alles lijkt tot nu toe prima te passen

Ja ik was een schroefje kwijt

[Shadow]

Leuk!

[Barry2001]

Zitten die tulp bussen wel geïsoleerd gemonteerd? Of mogen die aan de kast gnd hangen.

[hardbats]

Het zit hetzelfde als op de originele plaat. en ze raken de behuizing zelf niet aan.

[tigradekat]

Dat word mooi! Ik heb bij het inbouwen van mijn FA253 de anodisatie van de bodemplaten van de kasten afgeschuurd, en koelpasta gebruikt bij het monteren van de modules. Ik weet niet of dat veel scheelt, maar kwaad kan het niet iig.

[Pjotr]

Dat schoon schuren is alleen nodig als je ook elektrisch goed contact wil maken. Die anodisatie is aluminiumoxide en dat is op zich een uitstekende warmtegeleider en daarnaast een hele goede elektrische isolator. Van dat spul worden juist ook warmte geleidende isolatieplaatjes gemaakt voor tussen vermogenstransistoren.

Gaat mooi worden Bas!

[hardbats]

Of het mooi wordt dat ligt er geheel aan of de gravering netjes wordt. Daarvoor is dit het idee:

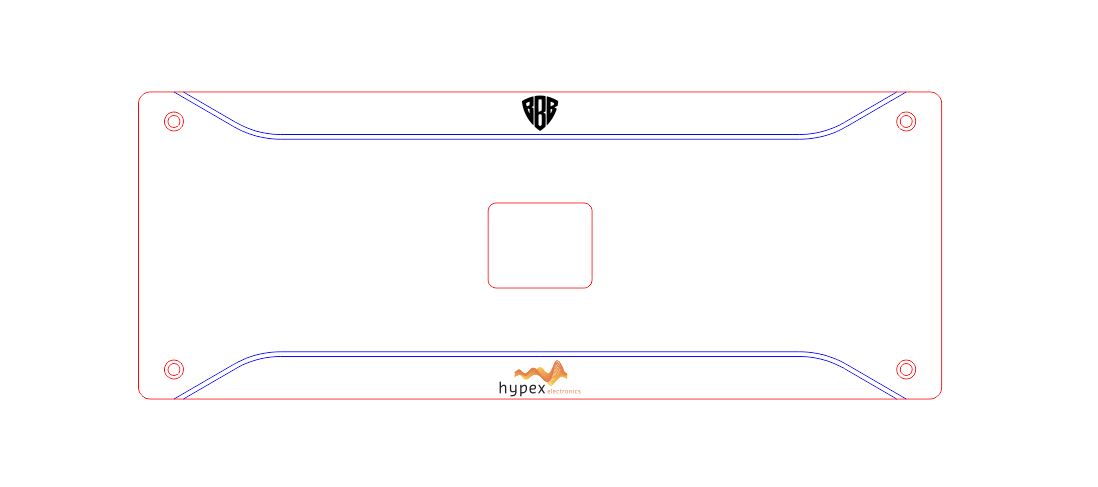

Voorkant

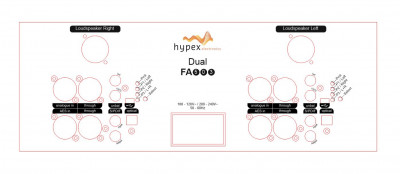

Achterkant

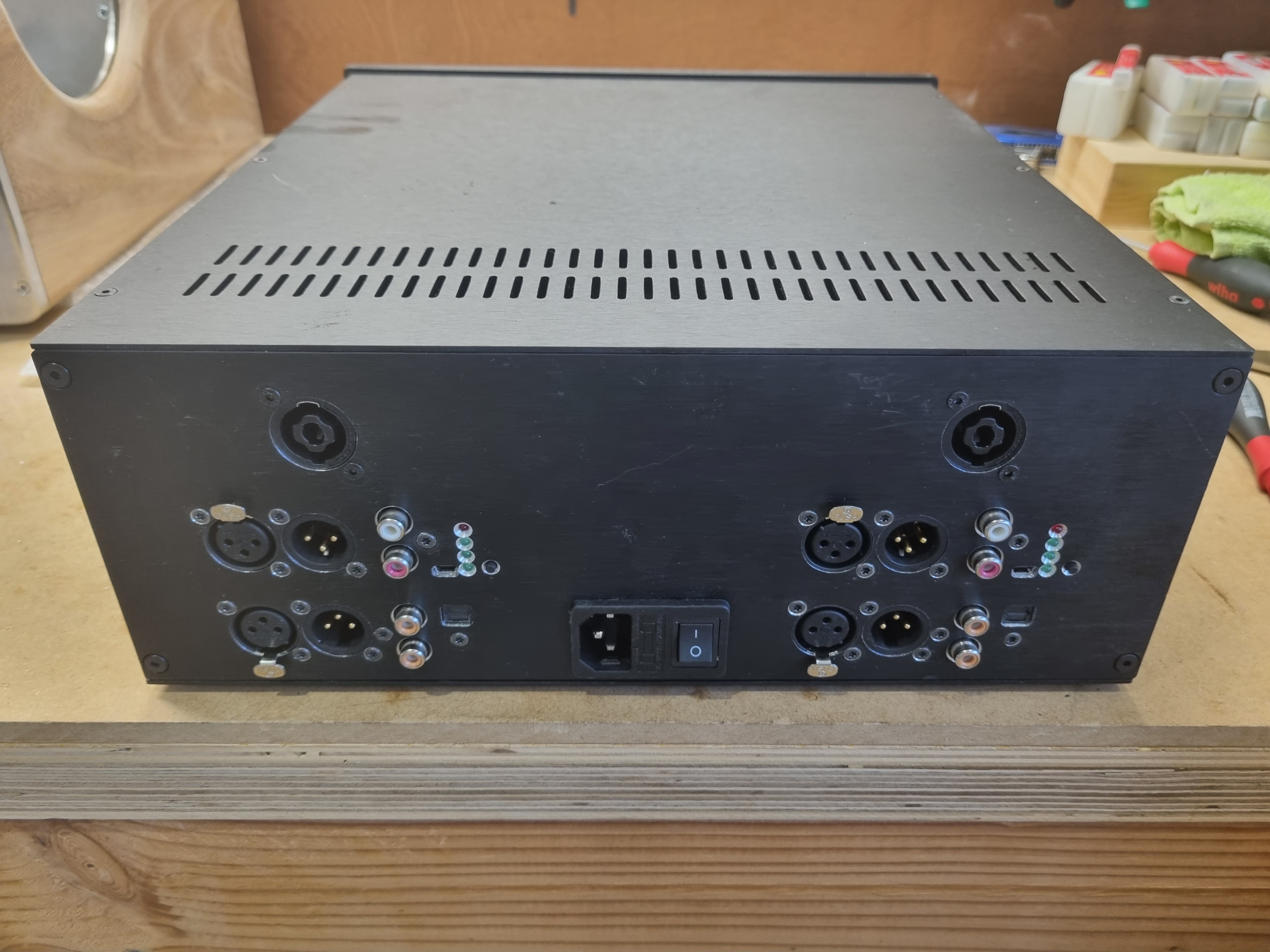

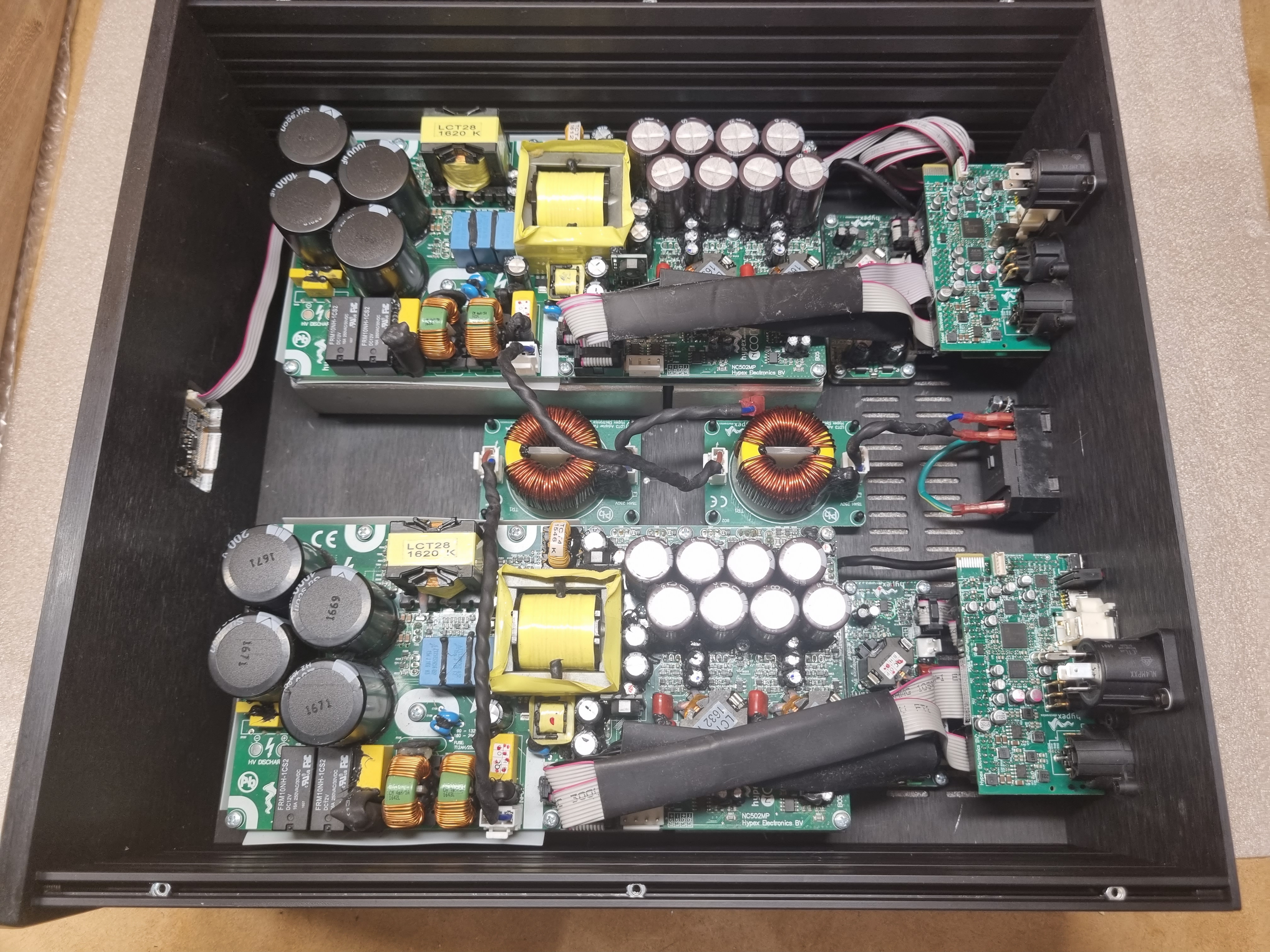

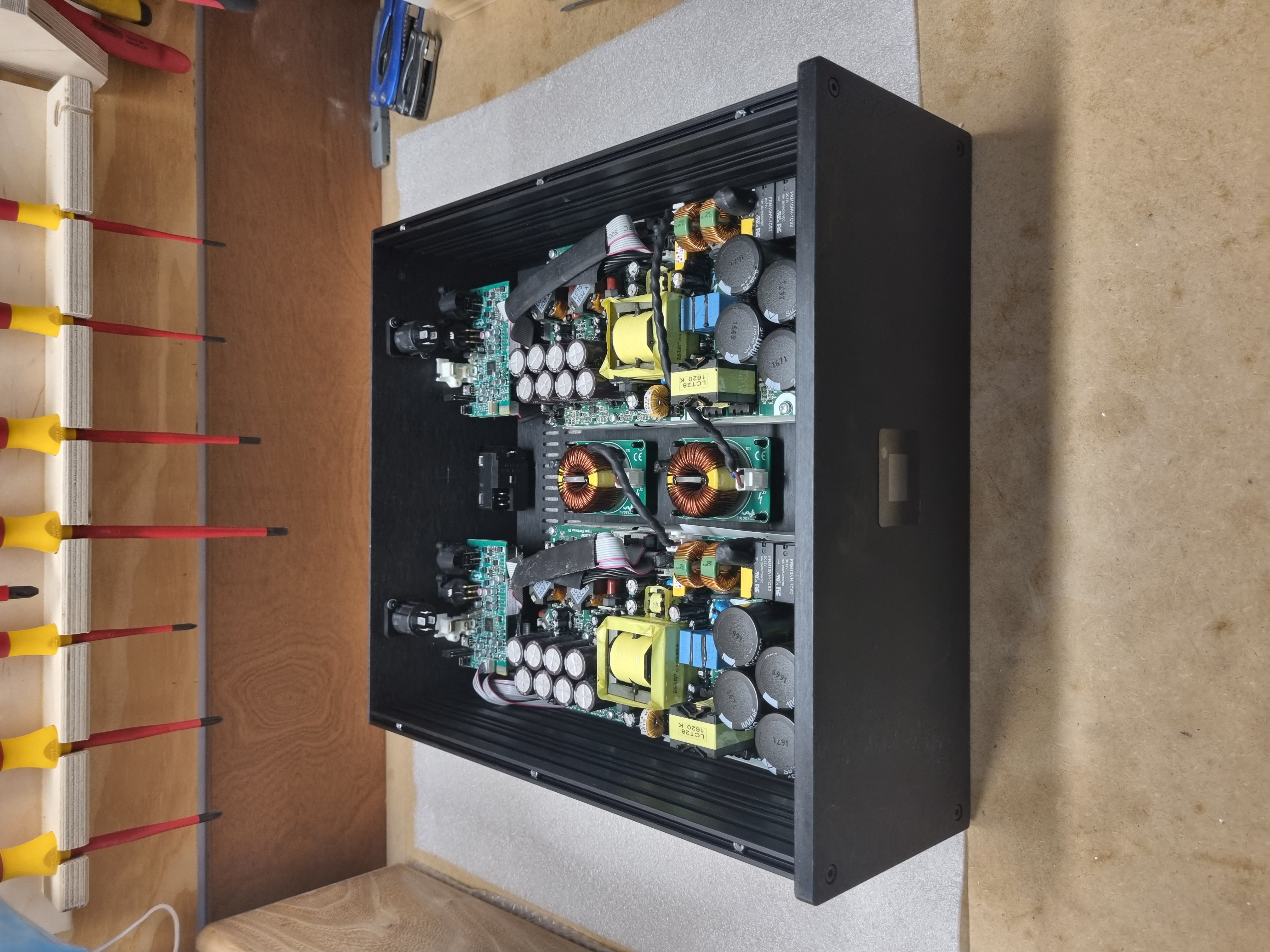

Verder heb ik alle componenten nu gemonteerd en alles past zoals bedacht.

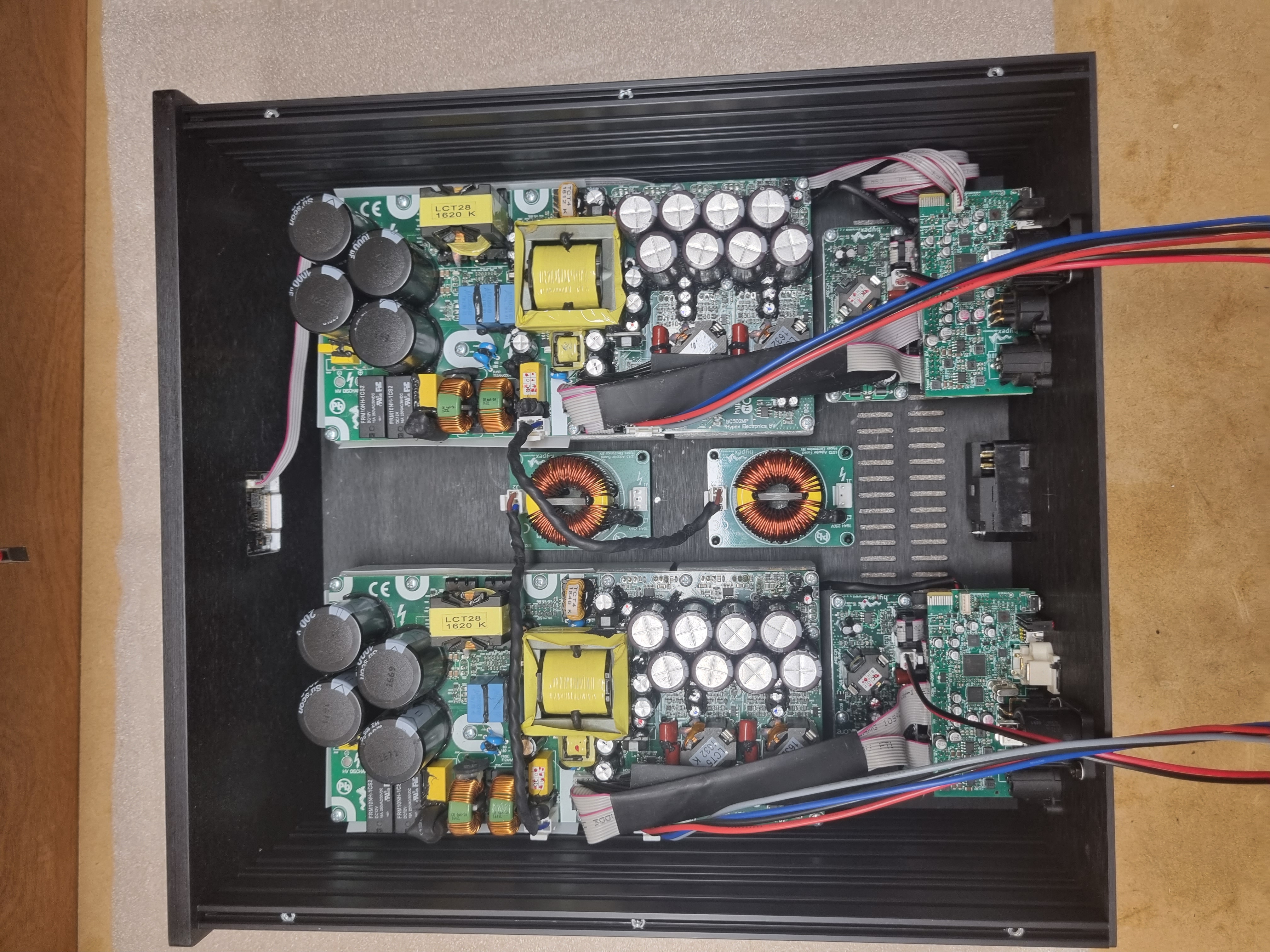

Dus nu de kabels maken voor de netspanning, aarde aansluiten en de kabels van de versterker module naar de speakon maken.
Iemand nog aan- en of opmerking, vragen, uitbranders?

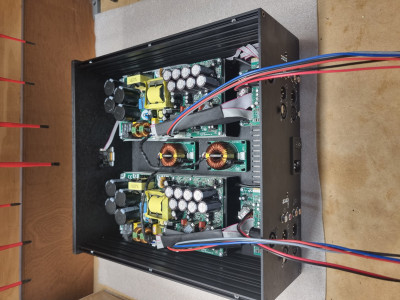

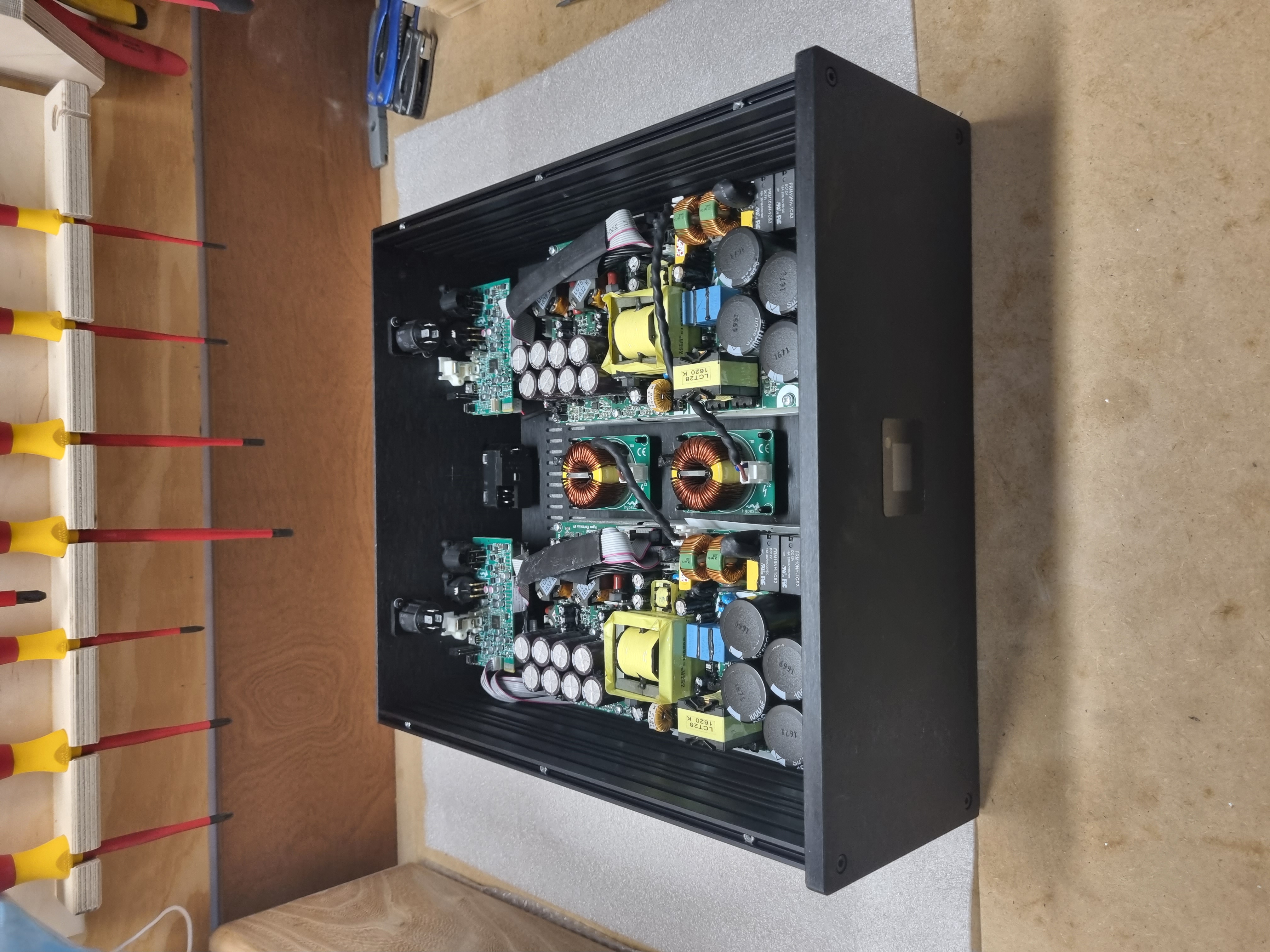

Enige waar ik een beetje mee zit is die voedings kabel zo dwars over de versterker, geen idee of dat kwaad kan

[Pjotr]

Belangrijkste is dat je voedingsdraden en signaaldraden zover mogelijk uit elkaar houdt. Dat ziet er zo te zien wel ok uit. Verder voedingsdraden zoveel mogelijk langs het metaal van de kast leggen en zo kort mogelijk houden. Is wat lastiger meestal maar lijkt mij wel goed te zitten. Ook de speakerdraden naar de Speakon uit de buurt van de signaaldraden houden. Dus dadelijk langs de kastwand leggen.

[Kappa7]

Ziet er erg netjes uit zo

[ds23man]

Ik erken mijn modules inmiddels niet meer terug.

[hardbats]

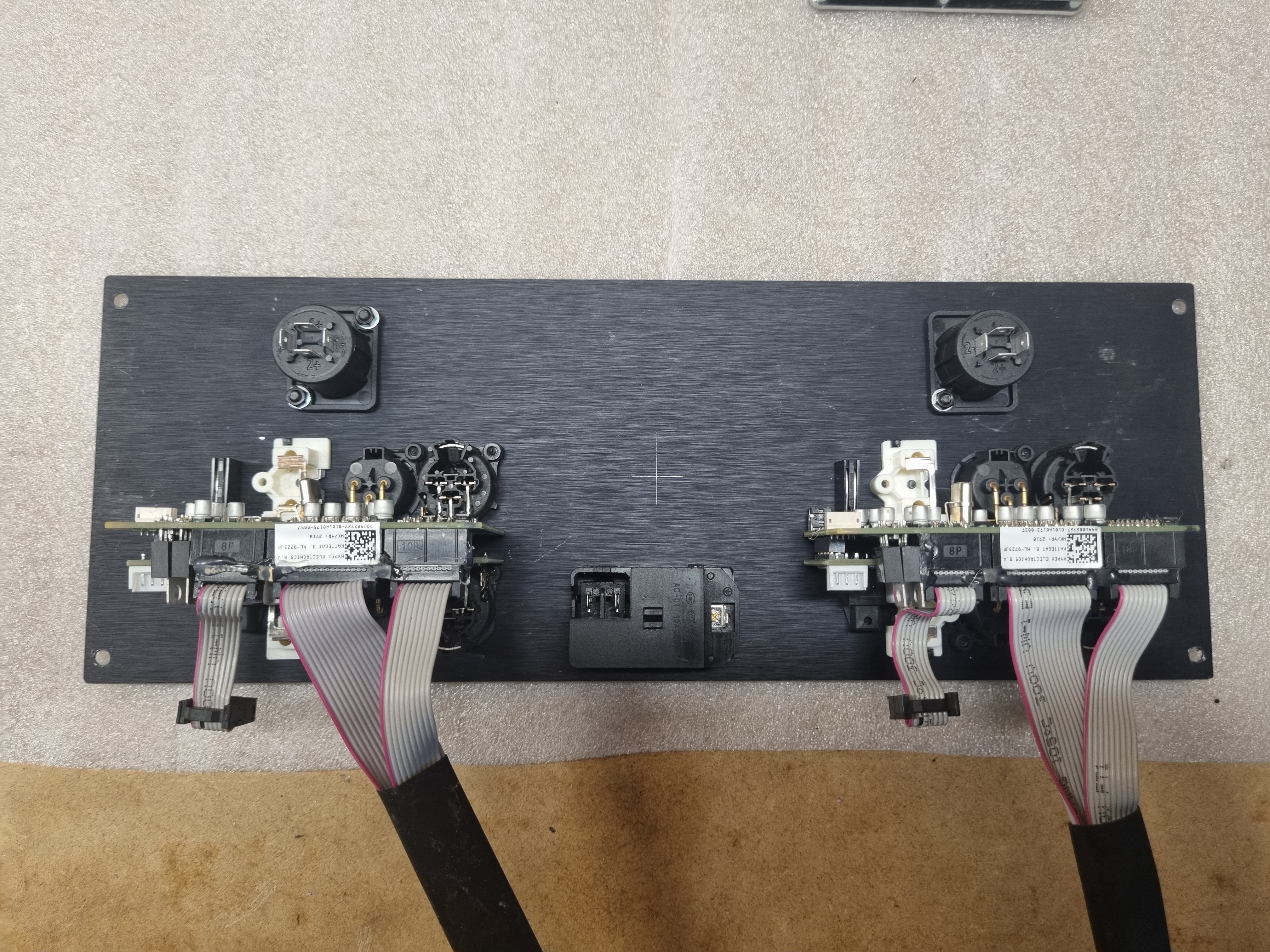

De modules zijn nog dezelfde vertrouwde oude, ze zijn alleen verhuist van een kaal plankje naar een huisje met dak

[ds23man]

[satefan]

Mooi werk Bas!

[hardbats]

Alvast de bijbehorende speaker kabels in elkaar gezet.

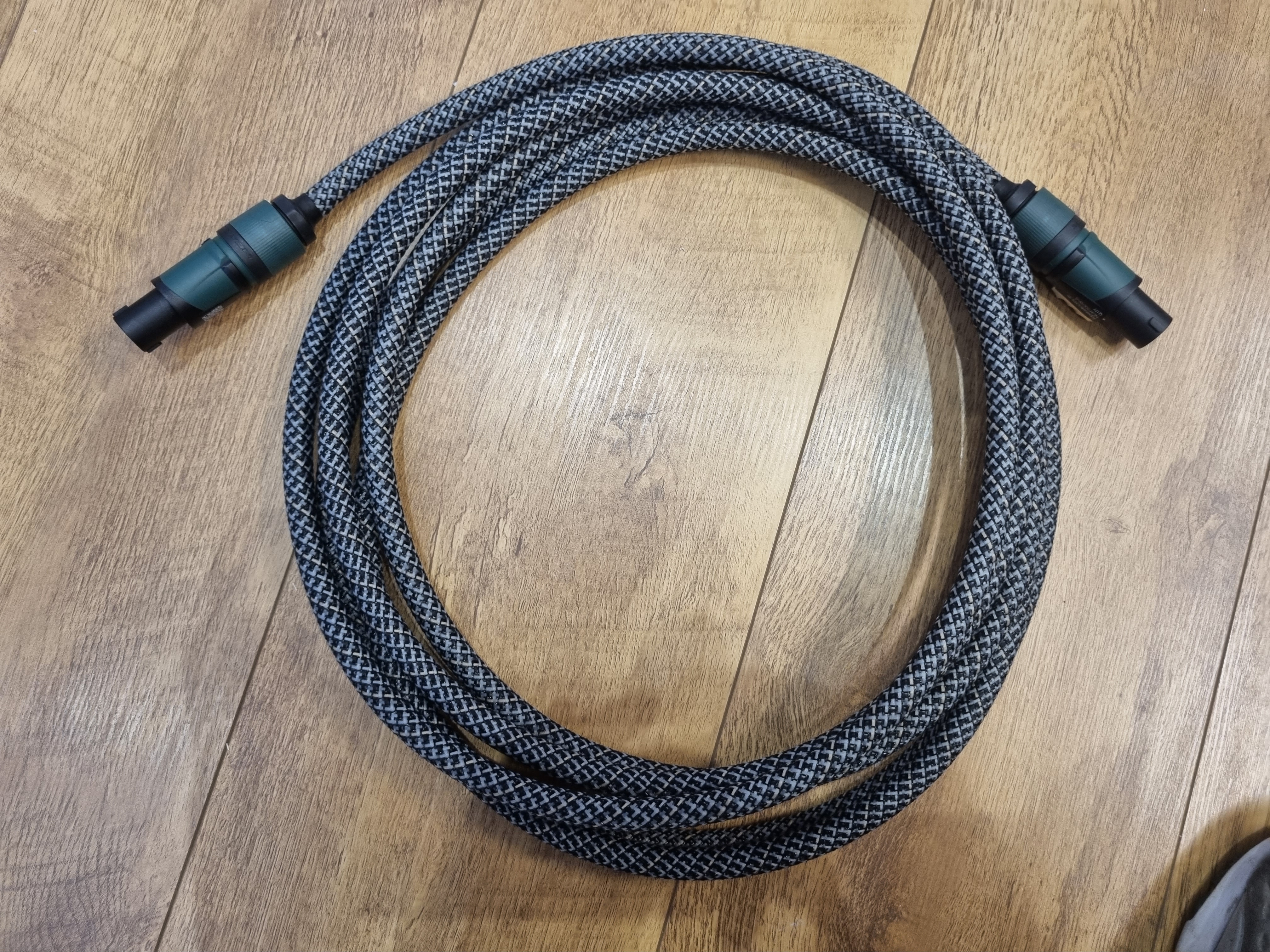

Canare 4S11 met Neutrik SpeakOn NL4FXX-W-S en wat Viablue Stone nylon kous voor het zicht. 2x 5 meter.

[ds23man]

Netjes!

[hardbats]

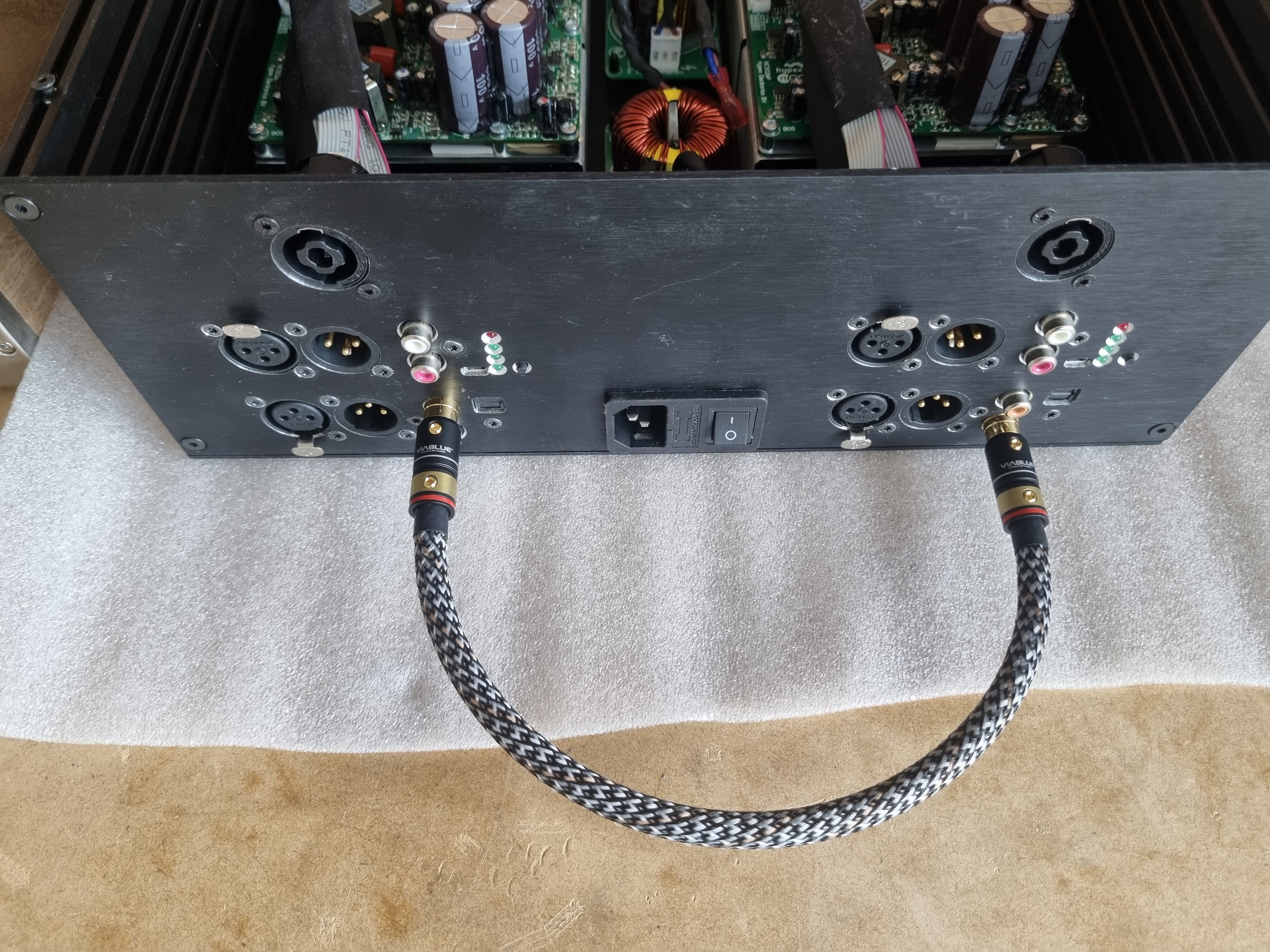

Coax kabeltje voor tussen de modules. Hopelijk heb ik het goed begrepen dat ze zo doorverbonden moeten worden

Nu nog even wachten op de AMP stekkertjes om de kabels van de versterkers naar de speakon chassisdelen aan te sluiten. Natuurlijk allerlei AMP stekkers liggen maar geen 4.8mm female

[satefan]

Zo zou t moeten inderdaad. De coax-out van de master komt op de coax-in van de slave. De slave dan zo in stellen dat de ingang altijd de coax is (kun je locken geloof ik) en dan moet t goed gaan.

grtn

[hardbats]

Top, dan is dat ook weer geregeld

[tigradekat]

Zie ik het goed dat jouw modules een USB C aansluiting hebben?
