wel/niet bouwen 8x el34

[OWC]

edit: is dat niet gewoon een typefoutje met die 6550?
Ik kom echt gelijke waardes tegen namelijk.
Het lijkt mij ook wat onlogisch voor een buis met bijna dezelfde specs namelijk.

Maar even de twee naast elkaar gezet, 6550-K88.png een flink verschil.
Maar als die van JJ beide als de 88 zijn, dan gewoon de minst dure
Anne

Zie plaatje hierboven

Zeg het maar,
Zullen we maar het gemiddelde er tussen nemen?
Naar mijn weten verwisselen veel mensen ze ook met niet al teveel problemen.
Zoals ik al zei, ik kan me maar moeilijk voorstellen dat buizen met dezelfde specs ineens heel anders gaan presteren.
Dat is gewoon niet echt heel erg logisch.

[OWC]

Interessant onderwerp, en leuk jullie samen te zien discussiëren over wat wel en niet kan, ik volg het met veel plezier.
Maar ik begrijp nu dat met 2x kt88 of 6550 een push pull te maken is met deze trafo's?

Jazeker!

Echter moe je dus dan wel een klein compromisje maken door de 8ohm belasting op de 4ohm wikkeling aan te sluiten.
Sommige mensen zien daar blijkbaar beren op de weg, maar zoals ik al eerder schreef vind ik deze trafo dusdanig robuust uitgevoerd dat het echt allemaal wel mee zal vallen. Daarnaast zijn er nog wel een paar trucjes uit te halen die ervoor zorgen dat het nog beter wordt!
Hoe dan ook kun je er een mooie versterker mee bouwen!!!

[OpaBert]

Dat is best goed nieuws Peter

[peterl]

hoe bedoel je dat dan met de aansluiting?
Knoop je de 8ohm plus aan de 2-4ohm plus aansluiting?
Maar dit staat er bij de trafo vermeld.

Dat dacht ik Bert.

[Lampje]

Zou in plaats van KT88 / 6550 ook de 12E1 buis een optie
kunnen zijn ?

[OWC]

hoe bedoel je dat dan met de aansluiting?
Knoop je de 8ohm plus aan de 2-4ohm plus aansluiting?
Maar dit staat er bij de trafo vermeld.

Dat dacht ik Bert.

Ik weet niet zo goed hoe ik het anders moet uitleggen.

Normaal gesproken sluit je een 2ohm speaker aan op de 2ohm aansluiting van de trafo
Je sluit een 4ohm speaker aan op de 4ohm aansluiting en een 8ohm speaker op de 8ohm aansluiting.

Dit verandert nu dus.
Nu sluit je een 4 ohm speaker op de 2ohm, een 8 ohmige speaker op de 4ohm aansluiting en eventueel een 16ohm op de 8ohm aansluiting.
Je zei volgens mij zelf al dat je alleen 8 ohm wilt aansluiten, dus die komt dan op de 4ohm aansluiting.
Dus tussen zwart en groen van de uitgangstrafo.

[peterl]

Helemaal duidelijk, Kan je hem met dit verhaal en het vermogen van de voeding alsnog op keuze A of A/B zetten?
Of is dat teveel gevraagd

[OWC]

Zou in plaats van KT88 / 6550 ook de 12E1 buis een optie
kunnen zijn ?

Ik heb net gelijk even gekeken, met 35W plate dissipatie en volgens die calculator zou het net aan kunnen.
Je hebt niet veel reserve over.

Ik ken zelf de 12E1 niet goed om te vertellen hoe robuust die zijn.

Het is ook een iets minder gangbare buis, dus niet alleen minder ervaringen, maar ook wat lastiger te verkrijgen.
Maakt het wel weer iets unieker. Maar dat is aan Peter wat zijn voorkeur is.

[OWC]

Helemaal duidelijk, Kan je hem met dit verhaal en het vermogen van de voeding alsnog op keuze A of A/B zetten?
Of is dat teveel gevraagd

Tot 11W speel je sowieso volledig in Class A

Naar mijn weten kun je alleen echt goed Class-A krijgen door hogere primare impedantie te nemen.
Maar goed, het blijft een Push-Pull , dus per definitie een Class-AB.

Voor volle Class-A ga je dan wel weer erg veel DC stroom vragen.
Ik heb het wel gezien hoor, schakelbaar tussen single ended en push-pull zelfs.
Moeten we even kijken waar en hoe deze trafo in verzadiging gaat.

Ik zie het niet zo snel staan in de datasheet, maar die is uit te rekenen.
Moet bekennen dat ik dat niet zo vaak doe, dus moet ff puzzelen, maar wellicht weet iemand anders dat wel

[Ah!buis]

Als je de ruststroom opschroeft blijft de versterker tot een hoger vermogen in klasseA werken.Je kunt daar maar zover in gaan als de max dissipatie van de buis toelaat.En wat de voeding kontinu nog aankan.
SE met een ringkern voor PP gaat niet.
Anne

[OWC]

Als je de ruststroom opschroeft blijft de versterker tot een hoger vermogen in klasseA werken.Je kunt daar maar zover in gaan als de max dissipatie van de buis toelaat.En wat de voeding kontinu nog aankan.
SE met een ringkern voor PP gaat niet.
Anne

Nou zelfs een ringkern PP heeft toch wel een maximale DC stroom.
Of praktisch gezegd, ik durf hier best een 3W single ended versterkertje van te maken

Een goede PP trafo houdt daar ook rekening mee, er zal namelijk ook een kleine onbalans kunnen zijn tussen beide buizen.
Iets waar ze bij 100V trafo's geen rekening mee hoeven houden.

Dus 20-30% van de bias stroom moet een beetje deftige trafo toch wel aankunnen lijkt me?
Maar goed, daar kom je in dit geval niet echt ver mee.

[peterl]

Als je de ruststroom opschroeft blijft de versterker tot een hoger vermogen in klasseA werken.Je kunt daar maar zover in gaan als de max dissipatie van de buis toelaat.En wat de voeding kontinu nog aankan.
SE met een ringkern voor PP gaat niet.
Anne

Kijk wat Anne zegt klinkt natuurlijk ook goed, als je de ruststroom kunt opschroeven en daardoor wat langer in A kunt werken(12 of 15w) dan is het ook top.

[OWC]

Als je de ruststroom opschroeft blijft de versterker tot een hoger vermogen in klasseA werken.Je kunt daar maar zover in gaan als de max dissipatie van de buis toelaat.En wat de voeding kontinu nog aankan.
SE met een ringkern voor PP gaat niet.
Anne

Kijk wat Anne zegt klinkt natuurlijk ook goed, als je de ruststroom kunt opschroeven en daardoor wat langer in A kunt werken(12 of 15w) dan is het ook top.

Ja, we kunnen het impedantie trucje nog wel een keer doen.

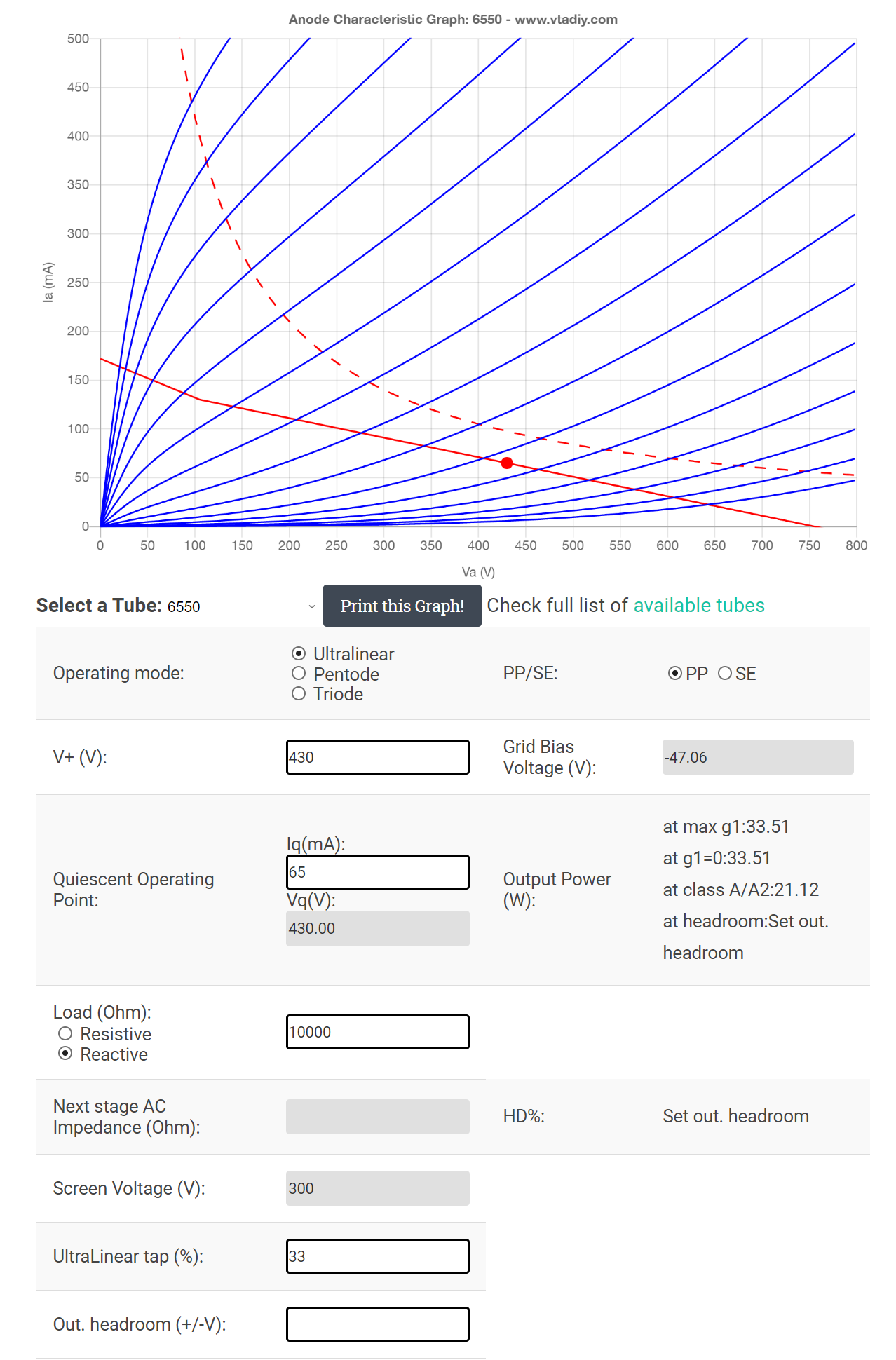

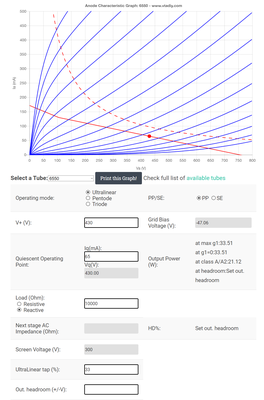

Met 10k kom je op 20W pure Class-A

Maar dan wordt het compromisje ineens wel weer echt een compromis!
Nou zeg ik niet snel nee, maar dan moeten we eerst eens echt ff diep nadenken en wellicht meten wat er met die frequenties en belastingen gebeurt.

Je zou natuurlijk ook buizen parallel kunnen gaan zetten.............
....... oh wacht.....

[Ah!buis]

Dus 20-30% van de bias stroom moet een beetje deftige trafo toch wel aankunnen lijkt me?

Er wordt meestal gezwegen als vermoord over de onbalans van gelijkstroom in ringkerntrafo's.
Voor een Rkern (ook een gesloten kern) vond ik dit http://softone.a.la9.jp/english/RX40.htm
Max onbalans 5mA, liever minder dan 2,5mA.
Anne

[OWC]

Dus 20-30% van de bias stroom moet een beetje deftige trafo toch wel aankunnen lijkt me?

Er wordt meestal gezwegen als vermoord over de onbalans van gelijkstroom in ringkerntrafo's.
Voor een Rkern (ook een gesloten kern) vond ik dit http://softone.a.la9.jp/english/RX40.htm
Max onbalans 5mA, liever minder dan 2,5mA.
Anne

Ik sta er serieus van te kijken.
Toevallig ook info over standaard EI trafo's?
Naar mijn ervaring kunnen die namelijk zeker wel wat meer.

Zelfs met gematchte buizen zit je zo op 5% verschil na een paar maanden spelen.

[douwebakker]

Dus 20-30% van de bias stroom moet een beetje deftige trafo toch wel aankunnen lijkt me?

Er wordt meestal gezwegen als vermoord over de onbalans van gelijkstroom in ringkerntrafo's.
Voor een Rkern (ook een gesloten kern) vond ik dit http://softone.a.la9.jp/english/RX40.htm
Max onbalans 5mA, liever minder dan 2,5mA.
Anne

Ik sta er serieus van te kijken.
Toevallig ook info over standaard EI trafo's?
Naar mijn ervaring kunnen die namelijk zeker wel wat meer.

Zelfs met gematchte buizen zit je zo op 5% verschil na een paar maanden spelen.

Dat wist ik ook niet. Nog een extra reden om een degelijke bias regeling toe te passen.

[Ah!buis]

Ik sta er serieus van te kijken.
Toevallig ook info over standaard EI trafo's?

Kijk hier 's, https://www.sciencedirect.com/topics/en ... ransformer
Anne

[OWC]

Ik sta er serieus van te kijken.
Toevallig ook info over standaard EI trafo's?

Kijk hier 's, https://www.sciencedirect.com/topics/en ... ransformer
Anne

Zeer interessant verhaal!
Moet zeggen dat het zelfs bij een EI nog tegenvalt.
Maar dat is idd iets waar je nooit iemand over hoort.
Dat terwijl zeker bij gitaarversterkers de buizen niet bepaalde netjes behandeld worden.
Mismatch van 25% kom je best wel tegen. Zelfs ook wel bij hifi versterkers.

Nu is gitaar natuurlijk wel >150Hz, dus ik ben wel weer benieuwd hoe deze grafiek er dan gaan uitzien.

50Hz is dan wel weer erg laag.

[Seed7]

OT: Destijds heel wat van die vdV100 versterkers gebouwd. Gewoon volgens de handleiding, op print. Kast er omheen klaar. Met name bassisten waren er gek op. Later nog een half afgebouwde op marktplaats gescoord en weer weggegeven. Had er toch geen zin meer in.

[Ah!buis]

Ondertussen het MvV ontwerp aangepast aan 2x KT88.En een trafo erbij voor voeding ruststroomautomaat.
Door het kleiner verbruik kan er een stereo-versie gevoed met één voedingstrafo, behalve alle gloeistroom.
Maar als er toch een trafo bij is voor de automaat kan die gelijk dienen voor wat meer gloeistroom.
Anne

[OWC]

Wat is er mis met een AC Coupled Long-Tailed phase inverter?
Meer dan genoeg sap, goede phase inverter, scheelt weer een buis.
Misschien zelfs nog genoeg gain incl eindbuis.

[Ah!buis]

Wat is er mis met een AC Coupled Long-Tailed phase inverter?
Meer dan genoeg sap, goede phase inverter, scheelt weer een buis.

Er zijn allerhande fasedraaiers, de een wil dit de ander zweert bij weer iets anders.
Hier heeft Menno gekozen voor een kangoeroe op laag niveau, versterkertrap erachter met plaatselijke tegenkoppeling in de eindtrap.Best een mooie oplossing.
Zelf zou ik een kathodevolger voor de eindbuizen zetten, geen last van werkpunt verschuiving bij oversturen.Maar ja da's weer een buis meer of een paar transistors
Anne

[OWC]

Wat is er mis met een AC Coupled Long-Tailed phase inverter?
Meer dan genoeg sap, goede phase inverter, scheelt weer een buis.

Er zijn allerhande fasedraaiers, de een wil dit de ander zweert bij weer iets anders.
Hier heeft Menno gekozen voor een kangoeroe op laag niveau, versterkertrap erachter met plaatselijke tegenkoppeling in de eindtrap.Best een mooie oplossing.
Zelf zou ik een kathodevolger voor de eindbuizen zetten, geen last van werkpunt verschuiving bij oversturen.Maar ja da's weer een buis meer of een paar transistors
Anne

Dat klopt, persoonlijk houd ik het vrij simpel.
Alles wat minder sap nodig heeft cathodyne, anders ac coupled long tail met bv ECC99/ECC88 oid (of iets anders dat wel wat meer kan hebben)
Daarmee kun je toch heel erg veel buizen mee voeden.

Volgens mij heb ik zelfs KT88's gevoed zien worden met een cathodyne
ja hier;
https://www.bonavolta.ch/hobby/en/audio/mark3.htm

[douwebakker]

wil je even uitleggen wat cathodyne is.

[OWC]

wil je even uitleggen wat cathodyne is.

Ja hoor, maar deze meneer heeft dat al heel mooi gedaan.
Sommige mensen noemen het ook wel een concertina of split load inverter

http://www.valvewizard.co.uk/cathodyne.html

In feite kun je dus een prima buizenversterker maken met 3 buizen.
= 2 triodes (1 buis) en twee pentodes.

Voor buizen die wat meer fut willen is een 12DW7 een heel mooi buisje.
