Dankje Toetertje
Jouw projecten LS boxen dacht ik zijn ook om van te watertanden.
Er zit een grote hoop kennis hier waar ik dankbaar gebruik van maak
En met vallen en meer vallen dan opstaan
de Cnc machine leren gebruiken verbeteren ,
Ik ben sloeberke daar nog steeds dankbaar voor
Die de basis van deze machine heeft gebouwd en door allerlei gebreken aan materialen

Begon met een getwist stuk alum plaat als tafel
De hele tafel heb ik vervangen door een T sleufplaat welke gedragen wordt door stalen kokers
Waar ook de rails op zijn gemonteerd

Stappen motor probleem En aandrijving vervangen van de Y-as en Z-as

Nadien ook nog een X-as motor vervangen
Kogelomloop spindel opnieuw afgedraaid.
Een ander Lagerhuis gefreesd en uit gedraaid
En ook met taatslager op uit einde gesteund !
De aansturing is ook 2 x gebouwd door oscilatie in een van de drivers
En al die dingen gingen mis als ik wat wilde gaan frezen ermee
Nu begint het eindelijk te werken na drie jaar ongeveer

Zo Alles past
Dat is ook wel eens leuk
Morgen beginnen aan het bedraden

Mooi ! Vergeet bij de bekabeling niet om de varkensneusjes te plaatsen tegen oscillatie

Bert61 schreef:

Zo Alles past
Dat is ook wel eens leuk
Morgen beginnen aan het bedraden

Hoi Bert,
Zo daar kan je trots op zijn, ziet er echt goed uit .

Groet,
Pim

Wordt echt gaaf Echt een leuk ding zo. Doe je nog iets van een pin 1 markering bij die GU50 voet? (of misschien ziet 'ie er al)

Wow, nou knutsel ik wel vaker wat computertjes in elkaar,maar dit is best wel tof gebouwd en mooi gelukt

Zoals Barry al vermelde,merk de 1e poot van de GU-50,of je moet houden van een hoop vuurwerk

Geen draadje vergeten 3x checken of 4x

Barry2001 schreef:

Wordt echt gaaf Echt een leuk ding zo. Doe je nog iets van een pin 1 markering bij die GU50 voet? (of misschien ziet 'ie er al)

Ben het met Pim eens Vind het ook best mooi
Nou ik weet nog niet welke pin 1 is
Ik moet dat ergens proberen te vinden
Als ik het weet boor ik een klein putje in het resopal voor nr 1
Dat is dan een zwarte stip .
Heb er ook lang over gedaan om die drie gaatjes voor de Gu50 voet op zn plek te krijgen
Was er vanuit gegaan dat het 120 graden zou zijn
Maar het is wat anders en het past maar op een manier in op de gaatjes
Op een stuk hokjes papier uit zitten tekenen en een 4 tal proefjes geboord Cnc tot ik het goed was
En dat op dat resopal overgenomen
Ga eens zoeken hoe dat zit met die pin 1 Gu50
Dank je Demo
Wordt zeer gewaardeerd

Dat is heel mooi geworden Bert! Fraai geworden dat witte Resopal

Komt er nog iets van een lampje dat de boel onder spanning staat dan wel dat een meting actief is?

molekuul schreef:

Mooi ! Vergeet bij de bekabeling niet om de varkensneusjes te plaatsen tegen oscillatie

Nee vergeet ik niet
Ga morgen ook die andere smoorspoel op zoeken 330 uH
Zou in iedere pc voeding zitten En Daar heb ik wel een voor de sloop

Dat is heel mooi geworden Bert! Fraai geworden dat witte Resopal

Komt er nog iets van een lampje dat de boel onder spanning staat dan wel dat een meting actief is?

Dankje Peter Het is geen wit maar Beige Vuilwit zegmaar
Er zit naast de schakelaar een lampje dat er 20 volt op staat

Ps
Mn laptop heeft geen Com poort serieel 9 pins . is er een usb emulator voor zoiets !
Of moet ik er een heel oude laptop voor gebruiken ?
Data sheet gevonden met voetje erbij

https://images.app.goo.gl/jUM4eTMAXufsUuGW9

Bert61 schreef:

Dankje Peter Het is geen wit maar Beige Vuilwit zegmaar
Er zit naast de schakelaar een lampje dat er 20 volt op staat

Ps
Mn laptop heeft geen Com poort serieel 9 pins . is er een usb emulator voor zoiets !
Of moet ik er een heel oude laptop voor gebruiken ?

Dat wilde ik nou net niet zeggen Ik ken het kleurtje, een chiquere benaming is "Ivoor wit" of "Gebroken wit". W.b.t. dat lampje, het is fijn als dat aangeeft als een meting actief is, ook al kun je dat op je laptop ook zien.

Voor je seriële poort kun je een USB converter kabel nemen. Hangt een beetje af van hoe je seriele poort in elkaar zit. Is het TTL level of zijn het RS232 levels ( + en - 12V)? Is het hardware handshake (RTS/CTS) of alleen TX en RX wat gebruikt wordt? Wat zegt de handleiding?

OOps ik ga dit uitzoeken Peter
wacht even ik weet al iets er is geen handshake die pin werd niet genoemd herinner ik me
het is rs232 9 pins
handshake is niet gebruikt Bewuste keuze denk ikvanweg onderlingen verschillen seriele poort adapters
betere vertaling mag gerust
maar hij wordt niet gebruikt de handshake
14-6 aan elkaar
2=TX
3=RX 5Gnd

Barry2001 schreef:

Wordt echt gaaf Echt een leuk ding zo. Doe je nog iets van een pin 1 markering bij die GU50 voet? (of misschien ziet 'ie er al)

Barry omdat die pennen in een mooie cirkel is verdeel kan ik die buis er op 8 manieren in steken
Op de Buis zitten dikke streep ( heb ik van jou geleerd )
ik kan dus naar believen elke pin nr1 maken als ik de buis er maar goed in steek
morgen gewoon links onder een Punt maken
dat wordt dan nr1 en wordt zo links om door nummeren tot 8

Ok, maar je hebt dan nog wel een RS232 <--> USB kabel nodig. Neem niet de goedkoopste China meuk maar iets met een FTDI of Silicon Labs chip (b.v. CP2102) er in. Daarvan zijn op de site van de fabrikant goede drivers beschikbaar. Die driver creëert dan een z.g.n. virtuele com poort. Die kun je gewoon als standaard com poort gebruiken.

Pcies Bert. GU50 is een vreemde eend in de bijt omdat er normaal gesproken die kliko op zit die bepaald dat je de buis er maar op 1 manier in kan steken. En niet de voet zoals bij de andere buisjes. Duidelijk aangeven hoe
‘ie erin moet zodat je je niet vergist als je met testen ‘even snel’ de buis erin steekt. Maar dat heb je prima in de gaten, komt goed

GU50 == Russische roulette

ik kan dus naar believen elke pin nr1 maken als ik de buis er maar goed in steek

Nee dat is niet het geval!!!!

Pin nr1 alleen waar alle pinnen in het midden staan in de buisvoet

Kan het even zo snel niet vinden,maar Anne wees me er op.

Mooi project Bert, gelukkig heb je toch een UX5 erop gezet. Kun je ook de 807 testen, dat is een mooie buis. Je moet alleen wel zorgen voor een draadje met een anodekapje eraan. Is ook handig voor EL159 / 519 achtigen.

RobertD schreef:

Mooi project Bert, gelukkig heb je toch een UX5 erop gezet. Kun je ook de 807 testen, dat is een mooie buis. Je moet alleen wel zorgen voor een draadje met een anodekapje eraan. Is ook handig voor EL159 / 519 achtigen.

Inderdaad Robert,ik heb een anode kapje met banaanstekker en kabeltje

Demo wat je schrijft moet dus eerst onderzocht worden
Pin nr 1 alleen waar alle pinnen in het midden van de buisvoet staan
Ik ga kijken of ik kan vinden wat je bedoelt
Dat zal ergens na je vuurwerk ervaring zijn geweest

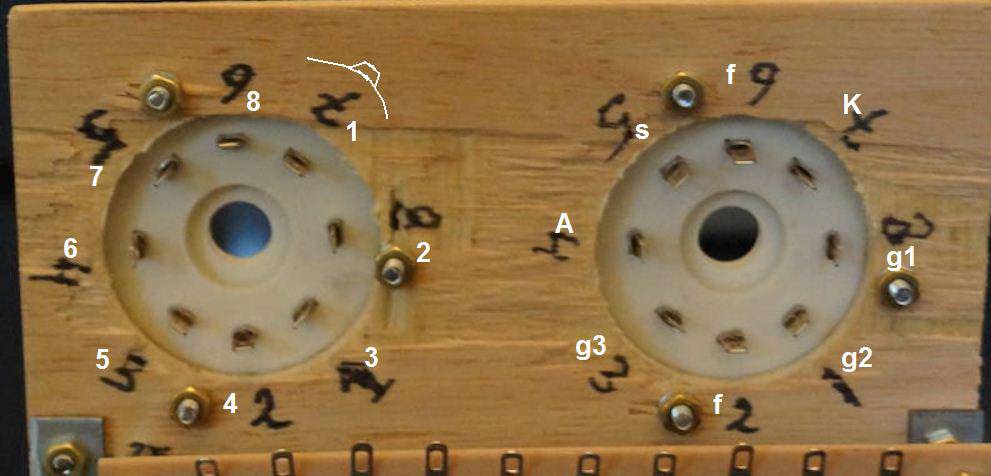

Demo jij bedoelde dit
pin nr volgens Anne

Inderdaad voet is niet symetrisch

Onder op de buis zit een puntje in het glas Demo bij nr 1
Dan vanuit dat puntje Onder op de voet gezet is nr 1
Heb er een pijltje naar toe getekend op het glas
F en F gevcontroleerd met ohm meter is goed

Ehm, zo'n GU50 is volgens mij van doorzichtig glas. Oh ja? Ja! Dan kun je toch wel ongeveer zien aan welke pin wat zit?

Pjotr schreef:

Ehm, zo'n GU50 is volgens mij van doorzichtig glas. Oh ja? Ja! Dan kun je toch wel ongeveer zien aan welke pin wat zit?

Ja inderdaad dat ken ook ook nog

Gewoon even meten waar de gloei zit...

ds23man schreef:

Gewoon even meten waar de gloei zit...

Dat heb ik ook gedaan ter conrtrole Gerhard

Stomme opmerking van mij, zie net dat de gloei tegenover elkaar zit.

ds23man schreef:

Stomme opmerking van mij, zie net dat de gloei tegenover elkaar zit.

Doen we allemaal wel eens
