Wordt wel heel spannend wat dit worden gaat met die arrays Aat. Wordt dat nog november?

Ja hoor, november 2017!

groet,
Aat

Nog krap 13 maanden, als dat maar goed gaat
Anne

[Piet1950]

Ben benieuwd naar de werking. Met 3 potmeters wel lastig af te regelen.
Let op, dat je de voedingsspanning niet te hoog maakt. De PL519's kunnen een hoge anodespanning aan, maar niet zo'n hoge schermroosterspanning. Zorg ook, dat de voeding van de gloeidraden op zo'n +200V komt te hangen, anders kan er doorslag tussen gloeidraad en kathode optreden. Of neem 2 aparte voedingen.

Piet

[AatV]

Ben bezig met het vervaardigen van wat proefprintjes e.d. om te zien of de werkelijkheid een beetje overeen wil komen met de verwachtingen.
De anode-aansluitingen de PL519's moeten gemaakt worden met een "topcap" (in goed Nederlands).
Ben niet onder de indruk van de kwaliteit van deze kapjes.
Het contact makende gedeelte bestaat uit een gebogen slap stukje pisbakijzer met een verguld uiterlijk.
Voor een proefopstelling gaat dit nog wel maar ben voor een definitieve versterker op zoek naar iets degelijkers.
Voorlopig alleen iets behoorlijks gezien bij de firma JacMusic van het merk Yamamoto, maar hiervoor betaal dan gelijk de hoofdprijs. (ruim €20 exclusief verzendkosten per stuk)
Weet iemand nog een behoorlijk alternatief?

groet,
Aat

[ds23man]

Solderen en een krimpkousje erover?

[Barry2001]

Ook al eens naar gezocht, er is inderdaad een hoop bagger in. Wat ik op een gegeven moment wel gevonden heb is een oplossing als dit:

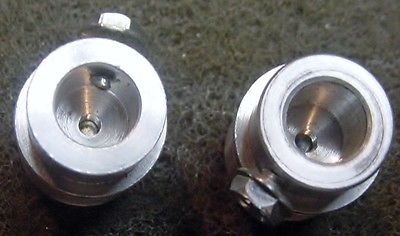

https://www.mgs4u.com/RF-Microwave/tube-sockets.htm

Lijkt me in elk geval degelijker dan die standaard klem troep. Ook aardig aan de prijs, komt van ver dus verzendkosten, misschien een idee om FreesKees te vragen iets te fabrieken? Een busje met een schroefverbinding en een soldeertab voor je anode. Heb zelf ook wel interesse in zoiets, als we wat meer bestellen bij Kees is er met de prijs misschien ook wel iets te doen.
PS dat ´heat dissipating´ gedoe is natuurlijk onzin maar voor het idee.

[ds23man]

Volgens mij kan Loek dat wel even op zijn draaibankje maken.

[Barry2001]

Je was me voor, bv ja.

[ray5150]

Gezien de prijs zal dit kwalitatief niet veel beter zijn dan wat je al hebt.
https://www.baco-army-goods.nl/radiobui ... n.html?p=2

[Pjotr]

Heeft Twente in den Haag niet van die top-clipjes liggen? Gewoon van die ongeïsoleerde veertjes? Dit lijkt mij ook typisch iets voor een radiobeurs.

[Barry2001]

Misschien wel, maar dat is juist wat niet gezocht wordt hier.

[Pjotr]

Hoezo moet het per se geïsoleerd zijn dan? Dat spul wat in KTV's zat was degelijker dan dat nep Chinese blik.

Bij Quakkel ooit wel eens van die veertjes voor top aansluiting gehaald die op een soort van 8mm slangenklem veertjes leken. Die waren behoorlijk stevig.

[Ah!buis]

Zijn deze dingen niks?

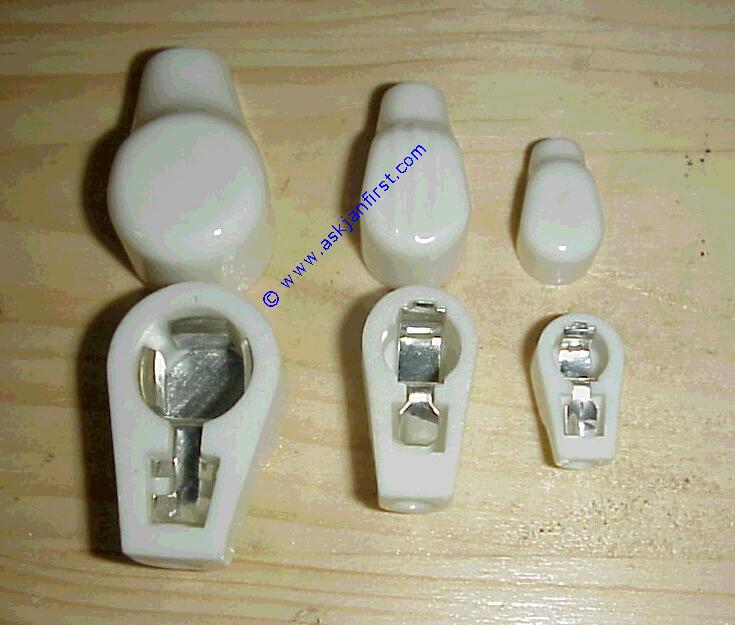

Heet FAS040. Wat de binnenkant is is niet duidelijk, zou iets verends moeten zijn? De buitenkant heet keramisch, kan 't tenminste tegen de warmte.
Anne

[ds23man]

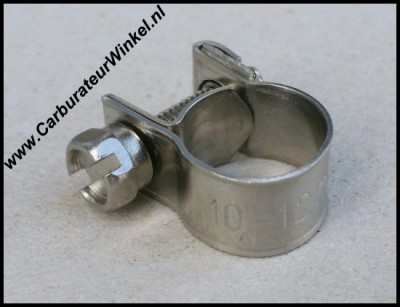

Even bij de lokale auto onderdelenhandel langs:

[Pjotr]

.

Bedoelde eigenlijk nog simpeler:


[Ah!buis]

Probleem met dit soort dingen, het gaat om een top van net 6mm doormeter.
Wel erg klein voor een carburator enz.
Zo'n soort veer werd wel gebruikt met twee ogen op 't eind van de veer.Bij naar elkaar toe knijpen van de ogen (einden van de veer) gaat de veer wat "open" en klemt bij loslaten rond de topaansluiting.Staat alleen niet zo mooi bij een open versterker.
Anne

[cool]

Op de TU heb ik de topaansluitingen ook voorbij zien komen in de verzameling, maandag even zoeken.
Draaien is geen probleem, het voorbeeld is wel erg zwaar uitgevoerd vind ik. .
Kan eventueel nog een isolatiebusje omheen.
Groetjes,

[Ah!buis]

Iets draaien, kweetutnogzoniet. Buizen worden heet, je weet wel, uitzetten-krimpen. Zo'n top-aansluiting kan beter iets kunnen meegeven (veren).
Anne

[AatV]

Bedankt voor alle reacties!
Het voorbeeld van Barry vind ik zeker niet verkeerd, maar ben benieuwd waar Loek nog mee aankomt.
Als het op het draaien aan zou komen zou ik de volgende vorm het beste vinden :
Een staafje koper met aan de onderzijde een gat voor de anode van ca. 6,5 mm. met 1 á twee stelschoefjes om het vast te zetten en aan de bovenkant een getapt M3 gat voor een om makkelijk een "oog" o.i.d. te kunnen bevestigen.

groet,
Aat

[Barry2001]

Misschien draad tappen voor 2 stelschroefjes inderdaad, anders trek je ´m wellicht scheef. En als je draad wilt tappen zul je wel een bepaalde wanddikte moet hanteren.
Maar als er wat gemaakt wordt, heb ook wel interesse in een setje - meedelen in de kosten

[ray5150]

Je bedoelt een soldeeroog, Aat ?


[AatV]

Je bedoelt een soldeeroog, Aat ?

Ja!

groet,
Aat

[Pjotr]

Schroeven? Niet doen! Gaat altijd weer los zitten met iets wat steeds wisselt tussen heet en koud en zeker dat dunne blik van zo'n top aansluiting.

[ray5150]

Dan zal je toch naar een klem verbinding toe moeten.
En dat is weer een stuk moeilijker te realiseren. (Indien zelfgemaakt.)

[ds23man]

Toch maar een slangeklemmetje in het juiste formaat?

[ray5150]

Maar, er moet toch wel wat in de handel te krijgen zijn dat ligt tussen de merkloze 1 euro dingen, en de Yamamoto's van 2 tientjes het stuk ?
