preamp voor aleph 30 (balanced zen line stage)

[ray5150]

De zenersiodes zijn de 1n4739 9.1v, deze schrijft np voor maar stonden niet in eagle.

Dat boeit niet. je kunt iedere willekeurige Zenerdiode uit de library pakken en die 1N4739 noemen.
Zolang de afmetingen maar een beetje kloppen is er niks aan de hand.

[ray5150]

Gevonden.


Volgens mij is het deze: http://www.ebay.com/itm/MV02-4Way-Motor ... 3cb42487ba

Yep, dat is dezelfde.
De potmeter is zelfs een dubbeldekker, dus geschikt voor gebalanceerd.
Trouwens, Sander. Om de bezwaren van George weg te nemen, kun je bij ongebalanceerd gebruik ook ieder kanaal over één deck laten lopen. dat verbeterd de gelijkloop tussen de kanalen.
Alhoewel er niks gaat qua gelijkloop boven een hoogwaardige stappenschakelaar of het relais principe.

[dre]

Relais is het mooiste!

Nu nog een mooi compact en betaalbaar ontwerp met a.b.

Als ik het goed gelezen heb moet er een 10k potmeter in toch?

[ds23man]

Nooit een gebalanceerd signaal met een potmeter regelen.

[Leeuwarden]

Waarom niet?

[ray5150]

Ja, leg eens uit ?

[ds23man]

In telecommunications and professional audio, a balanced line or balanced signal pair is a transmission line consisting of two conductors of the same type, each of which have equal impedances along their lengths and equal impedances to ground and to other circuits.[1] The chief advantage of the balanced line format is good rejection of external noise

Redeneer maar eens wat er gebeurd als je gelijkloopproblemen hebt met een potmeter.

[Ah!buis]

Nooit een gebalanceerd signaal met een potmeter regelen.

Nou ja nooit ,liever niet nee
Gelijkloop mis -> balans mis = geen balans meer
Anne

[ds23man]

En de poort open om externe storingsbronnen op te pikken.

[ray5150]

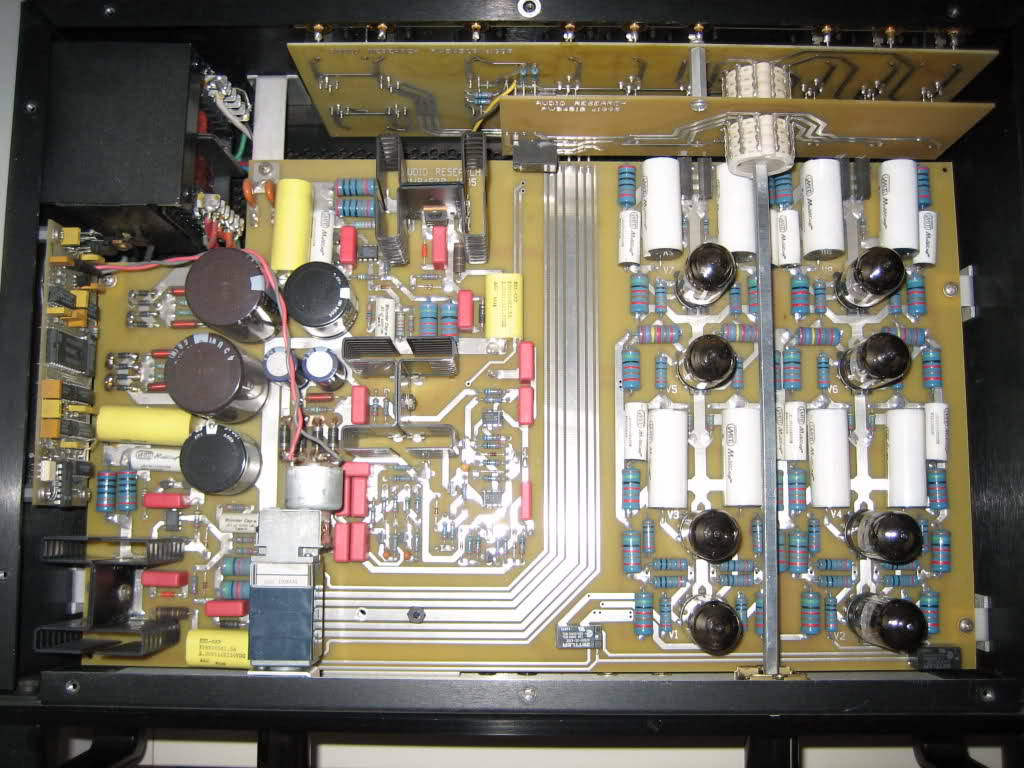

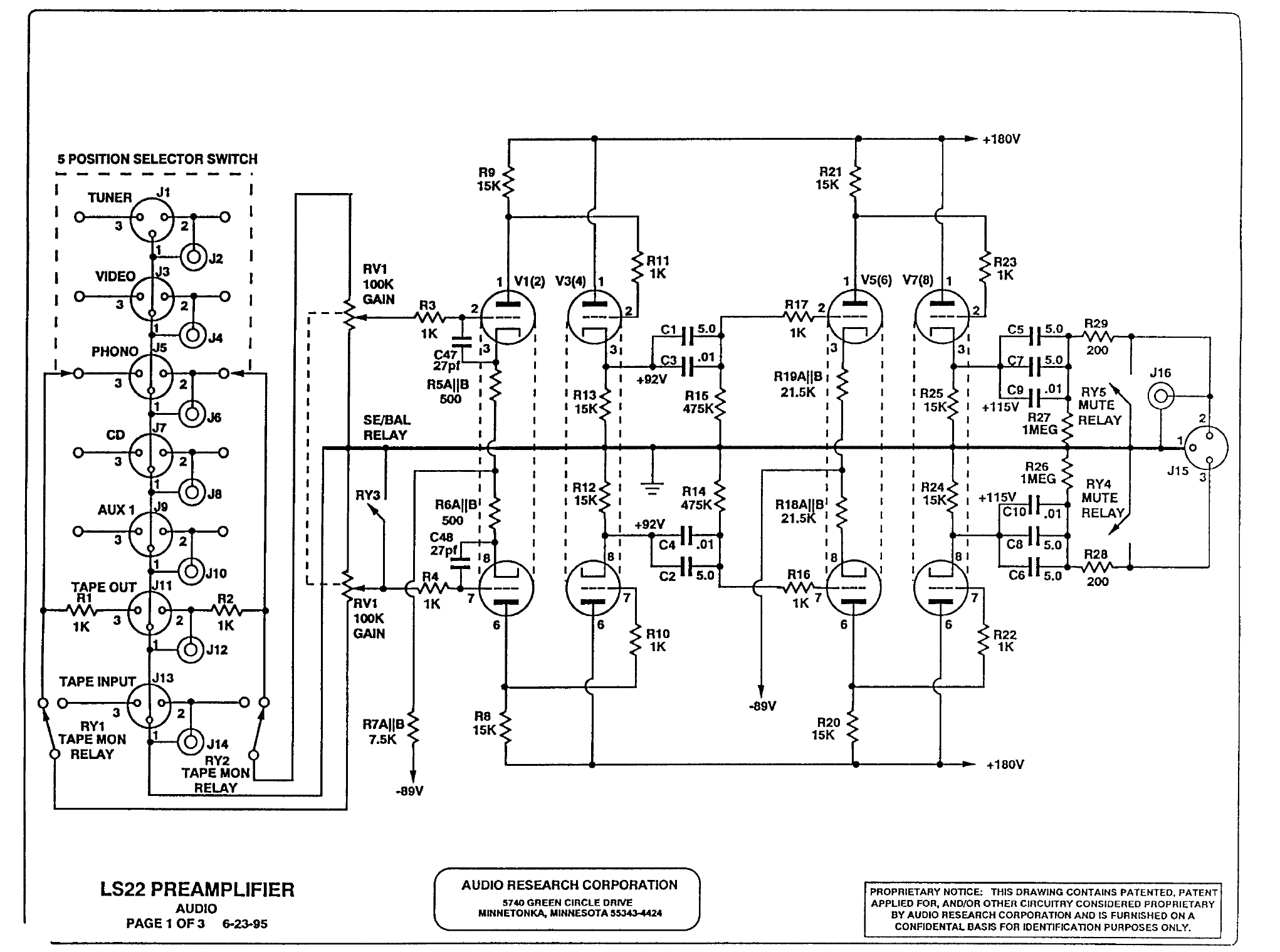

Maar wat ik dan helemaal niet volg is dat men bij Audio Reasearch dat ook "gewoon" met een potmeter deed.

Ik zie wel dat men hier een 4-decks model heeft toegepast. is dat dan de clou ?

[Leeuwarden]

Lijkt mij dat een vierdeks voor gebalanceerd een must is... Ik vraag me af hoe de gelijkloop in mijn Relaixed II is. Ik had trouwens in mijn P1.7 een relais pot van Dantimax.

[ray5150]

Die gelijkloop in jouw relaixed is puur afhankelijk van de tolerantie van de gebruikte weerstanden.
(tenminste, daar ga ik van uit.)

[Leeuwarden]

Ik ook, maar ook dat krijg je niet 100% als je niet gaat matchen. Zal eens zoeken hoeveel % weerstanden er in zitten...

Edit: 1% dus.

[ds23man]

Maar wat ik dan helemaal niet volg is dat men bij Audio Reasearch dat ook "gewoon" met een potmeter deed.



Ik zie wel dat men hier een 4-decks model heeft toegepast. is dat dan de clou ?

Dat is een schoolvoorbeeld van hoe het niet moet.

In de Hypex MiniPre zit een volumeregelchip ( CS3318) die een gelijkloop heeft van 0,25 DB en dan kan het dus wel.

http://www.teamaudio.fr/en/hypex-minipre.html

[Ah!buis]

Dat is niet zo netjes van Audio, vraagt meer Research
Of ze hebben hiervoor heel goeie potmeters laten maken .
Onbalans van de potmeter wordt maar voor de helft doorgegeven door een verschilversterker erna,maar toch.
Ze breien 't voor de uitgang weer recht met diezelfde verschilversterker door de twee kanten gelijk te maken.
Een stoorsignaal op de ingang op beide draden komen als verschil na de potmeter waar de gelijkloop mank gaat.Een storing is normaal op beide draden dezelfde.
Dat verschil wordt doorgelaten ,wel maar voor de helft want tegenfase ontbreekt.
Per kanaal twee potmeters = vierdeks voor stereo.
Anne

[ds23man]

En dan kan de ongelijkheid van de dekken ook nog eens bij elkaar optellen of aftrekken en aangezien een gebalanceerd signaal een verschilversterking is, kan het zo zijn dat standje 4 opeens zachter kan zijn dan standje 3

[ray5150]

Maar wat ik dan helemaal niet volg is dat men bij Audio Reasearch dat ook "gewoon" met een potmeter deed.



Ik zie wel dat men hier een 4-decks model heeft toegepast. is dat dan de clou ?

Dat is een schoolvoorbeeld van hoe het niet moet.

In de Hypex MiniPre zit een volumeregelchip ( CS3318) die een gelijkloop heeft van 0,25 DB en dan kan het dus wel.

http://www.teamaudio.fr/en/hypex-minipre.html

Duidelijk, in de huidige modellen is dat ook uitgevoerd met IC's.

[AatV]

Je kunt gebalanceerde signalen netjes regelen met een potmeter als je het op de onderstaande wijze doet.

R1 =R2 en uit een tiental weerstanden kan je ongetwijfeld een mooi gelijk paartje vinden.
Wel uitkijken met ingangs- en uitgangsimpedanties en de mate van verzwakking.

groet,
Aat

[Ah!buis]

Je kunt gebalanceerde signalen netjes regelen met een potmeter
groet,
Aat

Goed dat je hier even op wijst ,anders denkt iedereen hier dat 't met een potmeter niet gaat

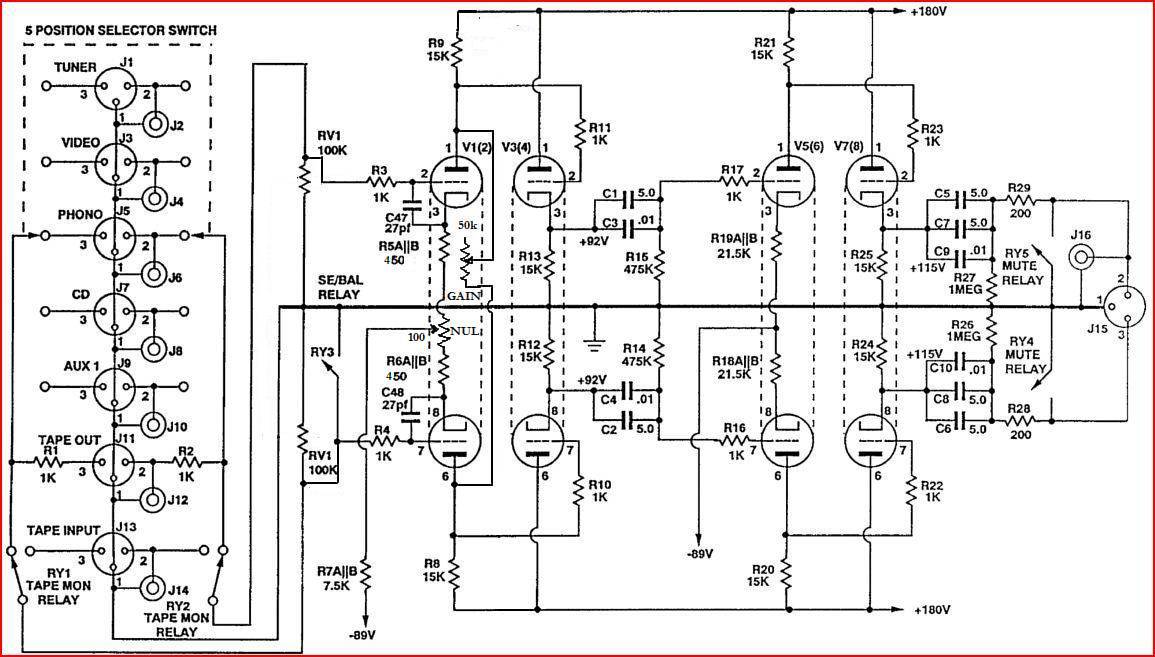

Als bezigheidstherapie nog even die AdioResearch omgewerkt
Ook een regeling om de fasen gelijk te maken anders krijg je 'm niet helemaal stil.
Anne

[ds23man]

Moest jij niet een koelkast ophalen Anne?

[Ah!buis]

Moest jij niet een koelkast ophalen Anne?

Ik wacht nog even, binnenkort vanzelf koud hoeft 't niet meer .
Vandaag geen bier, zondags een (pretentieloos) wijntje in 't rusthuis
Anne

[Kappa7]

Je kunt gebalanceerde signalen netjes regelen met een potmeter
groet,
Aat

Goed dat je hier even op wijst ,anders denkt iedereen hier dat 't met een potmeter niet gaat
Als bezigheidstherapie nog even die AdioResearch omgewerkt
Ook een regeling om de fasen gelijk te maken anders krijg je 'm niet helemaal stil.
Anne

Goed bedacht zo, door de weerstand tussen de anode van de eerste buizen te variëren wordt de gain bepaald de ingang blijft de zelfde gevoeligheid behouden.

[ds23man]

Eigenlijk zijn we behoorlijk creatief met z'n allen!

[ray5150]

Da's inderdaad wel een heel uitgekookt idee van Aatv.

[sander1238]

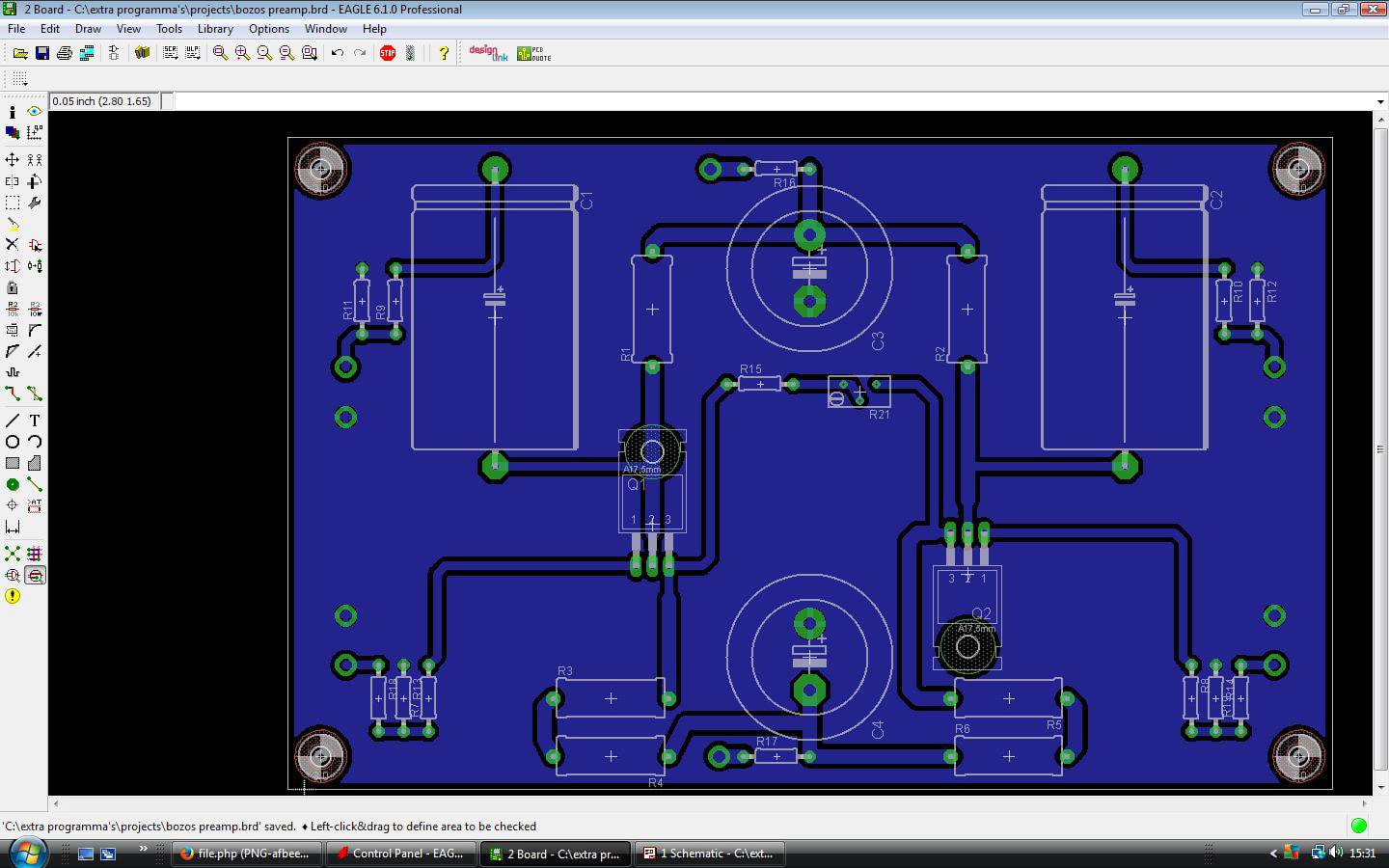

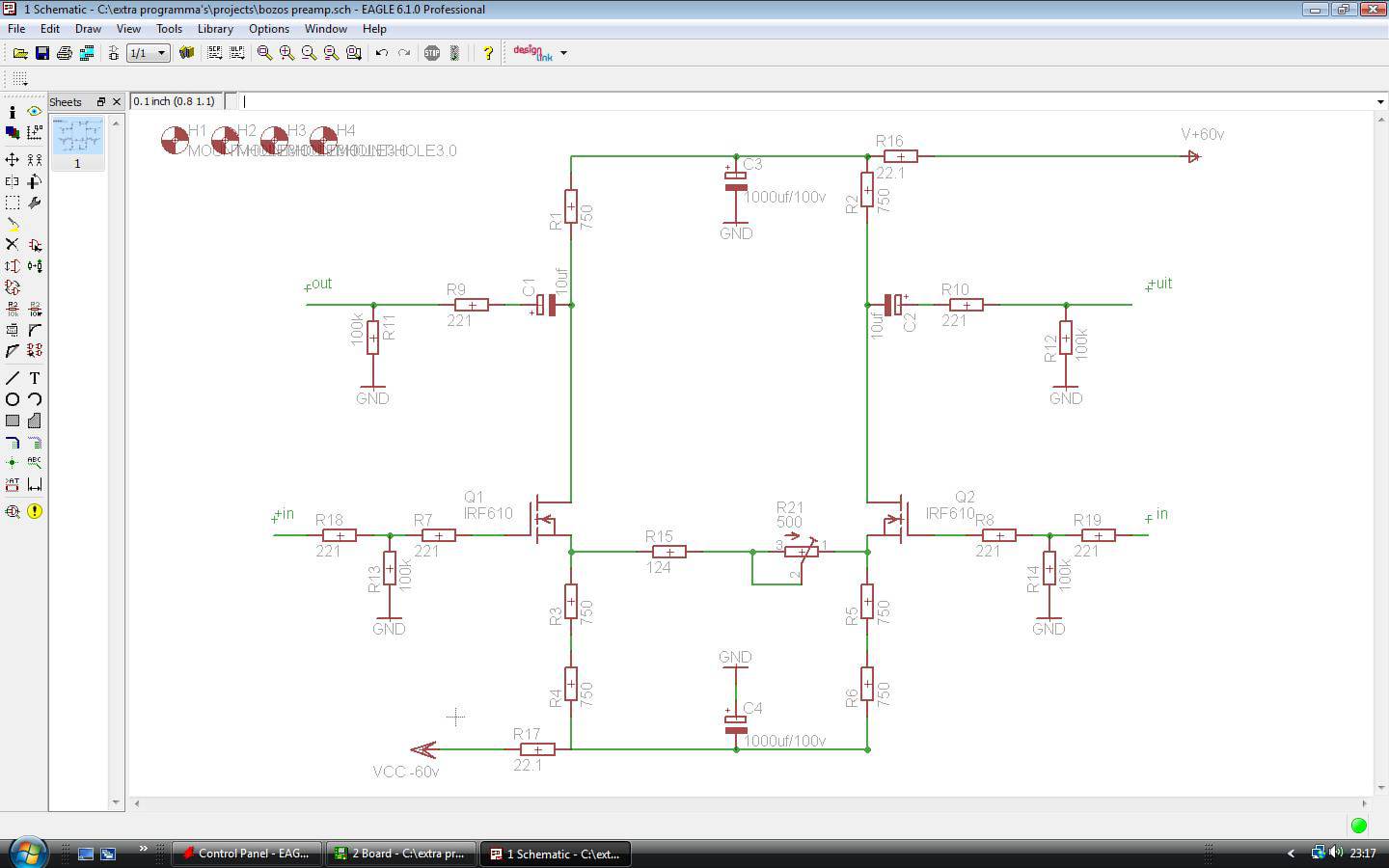

even wat werk verricht.

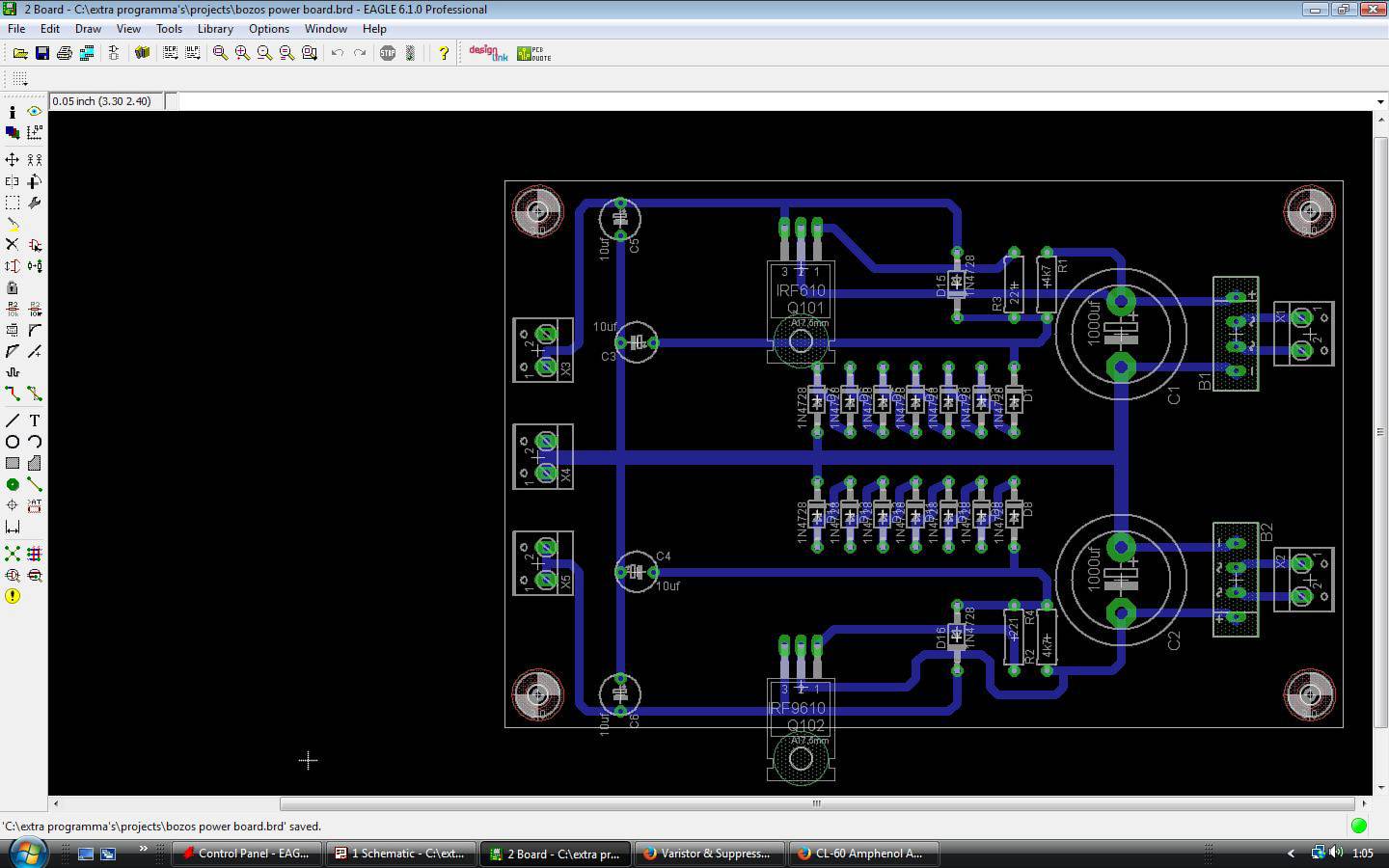

en de voeding

de mosfets staan liggend getekend maar deze worden staand met koelprofiel gemonteerd.
de 10uf caps staan getekend als elco maar dit is ivm de afmeting, had voor caps niet de juiste afmeting.

ik heb ook niet het originele schema aangehouden, alles waar optioneel achterstaat heb ik weg gelaten uitgezonderd P5
in de eerste instandtie komt er voor de volume regeling een alps motorpotmeter in, als alles naar behoren werkt wil ik de motorpot, ingangs relais en een lcd(oid) scherm voor de info aansturen met een arduino
