Nelson Pass B1 Buffer - Hij Speelt!

[Fokko]

In plaats van de MUR820 kun je ook Schottky diodes pakken. De MBR1045 uit Dick zijn assortiment bijvoorbeeld. Overigens heb ik nog nooit eerder gehoord dat het ruisbakken zijn..

[satefan]

Hmmm.....mischien had hij het over de echte spanningregelaars en niet over de MUR...

grt

Satefan

[Fokko]

Ik denk dat hij de zener bedoelt. Hier zijn inderdaad de mening over verdeeld. Als je een laag voltage gebruikt (5V) kun je ook een LM336 gebruiken.

[satefan]

Vanavond de onderdelen die ik in huis heb op de PCB gesoldeerd. Leuk klusje en lekker ontspannend:

Morgen weer op jacht naar de rest van de onderdelen via ome Dick. Is er vandaag niet van gekomen. Helaas betekent dat het nog even duurt voordat we ermee verder kunnen. Volgende week een paar dagen naar Boston voor de baas

grt

Satefan

[Fokko]

Weet je zeker dat R12 en R13 2W uitvoeringen zijn? Ze zien er mager uit!

Succes in Boston!

[satefan]

R12 & R13 zitten er nog niet op! Beetje lastig te zien met deze hoek denk ik.

Ik heb overigens voor de overige C's nog wat Rubicon's liggen. 35V. Volgens schema moeten deze 63V zijn maar ik zie dat die Nichicon's waar je t over had ook 35V zijn. Ik neem aan dat ik deze kan gebruiken?

Groet!

Satefan

[ray5150]

Ik zie Jamicon... dat vind ik nou zonde...

[satefan]

Is t zo erg??? Jamicon = Bagger? Ik bestel toch nog bij Dick wat andere spullen, ik kan deze zo vervangen natuurlijk...

[satefan]

Zo, net even de missende componenten besteld. Bij Conrad hadden ze eigenlijk alles wat ik nog nodig had:

4 stuk 163679 Schottky diode MBR1045 TO220AC
2 stuk 444587 Radiaal elco PW 1500UF 63 V
2 stuk 444542 Radiaal elco PW 100UF 63 V
1 stuk 444020 Alu elco 470uF/35V Low ESR
2 stuk 063789 Draadgewonden weerstand 0.47 Ohm Rb57 7W
2 stuk 155140 Montageset voor TO220

De elco's zijn Nichicons geworden. Alst goed is kan ik hiermee de boel afmaken. Ik denk niet dat t van t weekend nog komt dus over een week kan ik weer verder.

groet,

Satefan

[Fokko]

Hoi Satefan,

Ik zou wel controleren of de.weerstanden passen. 7w is waarschijnlijk een joekel. Bij Dick is alles ook te bestellen. Ik kan wel een lijst voor je maken. Heb je het al besteld?

Met vriendelijke groet,
Fokko

[ray5150]

Is t zo erg??? Jamicon = Bagger? Ik bestel toch nog bij Dick wat andere spullen, ik kan deze zo vervangen natuurlijk...

Ik zal niet zeggen dat ze slecht zijn, wel kan ik zeggen dat ik ze vaak ben tegenkomen in allemaal B-merk meuk uit aziatische landen...dat zegt voor mij al genoeg,
Zelf gebruik ik meestal van Dick Best de merken BC, Rubycon en Nippon Chemicon.
Dat vind ik toch namen die wat meer vertrouwen wekken. net als Elna en Panasonic. dat is toch wel de eredivisie.

[Fokko]

Wat Ray zegt kan ik wel beamen betreft de Jamicon, zo'n luxe regulator verdient wel wat sjiekers vanuit mijn optiek.

[satefan]

Ik heb voor die Jamicon een Nichicon besteld...

bedankt voor de digitale 'tik op de vingers'

Satefan

[satefan]

Overigens...op de Tentlabs supply zitten ook 'gewoon' Jamicon caps...

[satefan]

Gister de laatste onderdelen op de Sigma gesoldeerd, de trafo even uitgeprobeerd. De netspanning hier is ongeveer 240 volt dus uit de trafo van 2 X 12V komt ongeveer 30 volt. Hierna de Sigma aangesloten en direct keurig 24.2 volt op de uitgangen.

De B1 buffer tussen de 18 en 24 hebben. Op het schema van de B1 staat direct na de aansluiting van de voeding een 1 ohm weerstand. Heeft het zin om deze iets te verhogen zodat ik iets onder de 24 volt uit kom voor de zekerheid?

Nu moet de boel nog in de kast gebouwd worden. De B1 pcb is small maar lang en de Sigma 11 is vierkant, beetje passen en meten maar dat komt wel goed.

Pics volgen later.

groet,

Satefan

[Fokko]

Hallo Satefan,

Mooi dat hij al werkt. Waar lees je van de 1Ω? De .2 volt afwijking komt van de spanningsreferentie, welke nog een paar keer wordt versterkt door een schakeling.

[satefan]

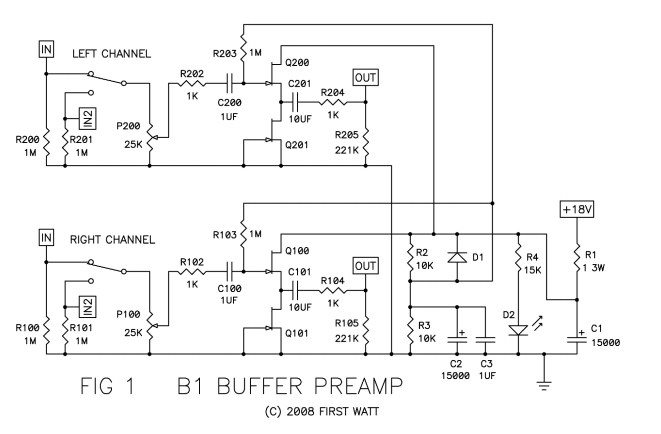

Dit is op de Passlab B1 buffer, niet op de Sigma 11. Direct na de ingang van de 18-24v zit een 1 ohm weerstand:

Satefan

[Fokko]

Ah, oké! Die weerstand is om de voedingsspanning nog wat extra te filteren, die kun je laten zitten, maar is vanuit mijn optiek niet noodzakelijk. De σ11 levert al een hele schone spanning.

[satefan]

Okay....maar als ik voor de zekerheid ietsiepietsie lager wil uitkomen dan 24.2 volt, kan ik dan door de 1 ohm iets te verhogen zorgen dat ik net onder de 24v uit kom? Ik snap dat je dat beter op de sigma kan regelen maar met 1 weerstand vervangen op de B1 ben ik er ook natuurlijk. De grote vraag is dan hoe groot deze weerstand moet zijn...

[Fokko]

Hallo Satefan,

De weerstand verhogen op de B1 is vanuit mijn optiek niet een elegante oplossing. De imperdantie van je voeding wordt daardoor hoger, plus dat je energie loopt te verstoken op de weerstand. Welke uitgangspanning wil je? Je kunt ook R10 op de σ11 veranderen voor een andere spanning.

[satefan]

Nou, ergens tussen de 18 en 24V...ik zal even kijken welke waarde R10 moet hebben. Op de site van AMB staat een tabel geloof ik.

Grt

Satefan

[satefan]

Okay.

De tabel op AMB beschrijft geen waarde voor 18 of 20V. Even de calculatie in excel gezet en met de goal-seek functie bepaald wat de waarde van R10 moet zijn.

De zener is 12V en door R8 door R10 te delen krijg je dus de factor van wat de zener doorlaat (12v) en hier telt men 1 bij op. R8 en R10 zijn nu beide 10K dus de factor is 2. 24 volt dus. Met de goal-seek functie kun je heel handig de waarde van een cel door excel laten veranderen door aan te geven wat de uitkomst moet worden van de een andere cel (aangenomen dat deze meedoen in een functie).

R10 moet 13K Ohm worden om op 21V uit te komen. Die gaan we maar even opsnorren...

Grt

Satefan

EDIT: t moet 13K zijn....

[satefan]

"This must be my lucky day!"...

Ik had ergens op een printje nog een 13K weerstand zitten. Wat n mazzel. R10 dus vervangen met deze weerstand en nu meten we keurig 21V

In de verzameling kwam ik ook nog een paar led's tegen op een bediendingspaneeltje, gelijk ook maar even op de PCB gesoldeerd zodat we direct zien of er spanning is. Ontlaad ook gelijk de elco's als de spanning eraf gaat. Ik ben niet zo van de knipperlichtjes, ledjes en discolichten maar op deze manier is het prima functioneel. Als de kids straks liggen te pitten plaats ik even wat foto's.

Groeten,

Satefan

[satefan]

Hmm....

gister de Sigma11 aangesloten op de B1. Op 1 kanaal prima geluid maar op de ander doet alleen t laag een heel klein beetje mee. Als ik links en recht omdraai verhuist t probleem mee naar de andere kant. Dit sluit in ieder geval een defect aan de luidsprekers uit.

Gister nog even de interne bedrading bekeken van de B1 maar daar zie ik zo 1-2-3 ook niets aan. Niet te hopen dat de jfets van 1 kanaal de geest gegeven hebben...zo het deksel er nog maar even afhalen en nog een controle doen.

Satefan

edit: lijkt me sterk dat de jfets keduuk zouden zijn...ze moeten tot 40v kunnen hebben volgens de datasheet.
edit2: Een van de condensatoren zat los, wellicht nadat ik wat met de print heb lopen schuiven om de positie in de kast te bepalen. Hij zit weer vast en beide kanalen klinken prima.
edit3: op de B1 zat dus een condensator los.

[satefan]

Vanavond eens rustig kunnen luisteren naar de combi Sigma 11 en de B1 Buffer.

Het klinkt allemaal goed. Geen tikkie ruis, brom of wat dan ook. Vergeleken met de batterijtjes of de B&D muurwrat die ik ook geprobeerd heb is het lastig om aan te geven wat de verschillen zijn. Het geluidsbeeld is mooi rustig, instrumenten allemaal goed te plaatsen en mooi ruimtelijk.

Als ik even lekker een uurtje wil ontspannen (liefst alleen) zet ik even Christopher Cross op (Cafe Carlyle sessions), allemaal 'unplugged' en een heel aardige opname. Ik ken deze cd van binnen en van buiten dus altijd goed om even op te zetten als er iets verandert is in de setup. Met name de rust in de opname spreekt me erg aan en de solo's van de sopraan-sax (geloof ik) klinken erg lekker.

Daarna even Diana Krall omdat de opnamen zo mooi ruimtelijk zijn en ik haar stem erg kan waarderen...ook hier valt weer op hoe rustig alles klinkt. Met name de brushes kun je goed horen. Iets meer detail lijkt t wel.

Van de verzameling 2 meter sessies kan ik de uitvoering van 'Have a little faith in me' van John Hiatt erg waarderen. Alleen piano en een rauwe stem die er mooi uit komt.

Kortom, project B1 Buffer is gereed en speelt naar volle tevredenheid. Ik heb nog niet het gevoel gehad dat ik naar de buizen-pre moest grijpen ivm een klinisch geluid of iets dergelijks kortom de combi B1 Buffer en de Hypexen klinkt heel lekker.

Groet,

Satefan
