wat ga ik maken? een hf10

[democles]

Ja dat wordt nog minimaal 8 uur verder poetsen.......................

Grapje,ziet er al heel mooi uit

Wil je het helemaal spiegelend hebben,doe het zoals Kappa zegt.

Ooit een motorblok gepolijst,8 uur verder,blok glom,en ik was zwart van het alu,,kon mijn haar zo in een rasta krul leggen.....

Deed het toen met zo,n katoenen schijf op de boormachine,nadien kun je de boormachine ook wegflikkeren,het boorlagertje is niet berekend op vertikale krachten..

[TheoK]

Netjes hoor Sander.
Ben je bij de kapper geweest?
Zag het in de weerspiegeling. Dat glimt mooi.
Krijg je hem nog klaar voor Beesterzwaag?

[sander1238]

Netjes hoor Sander.
Ben je bij de kapper geweest?
Zag het in de weerspiegeling. Dat glimt mooi.
Krijg je hem nog klaar voor Beesterzwaag?

ben bang dat me dat niet lukt theo,

ga zo wel alvast de buisvoetjes etc monteren.

sander

[sander1238]

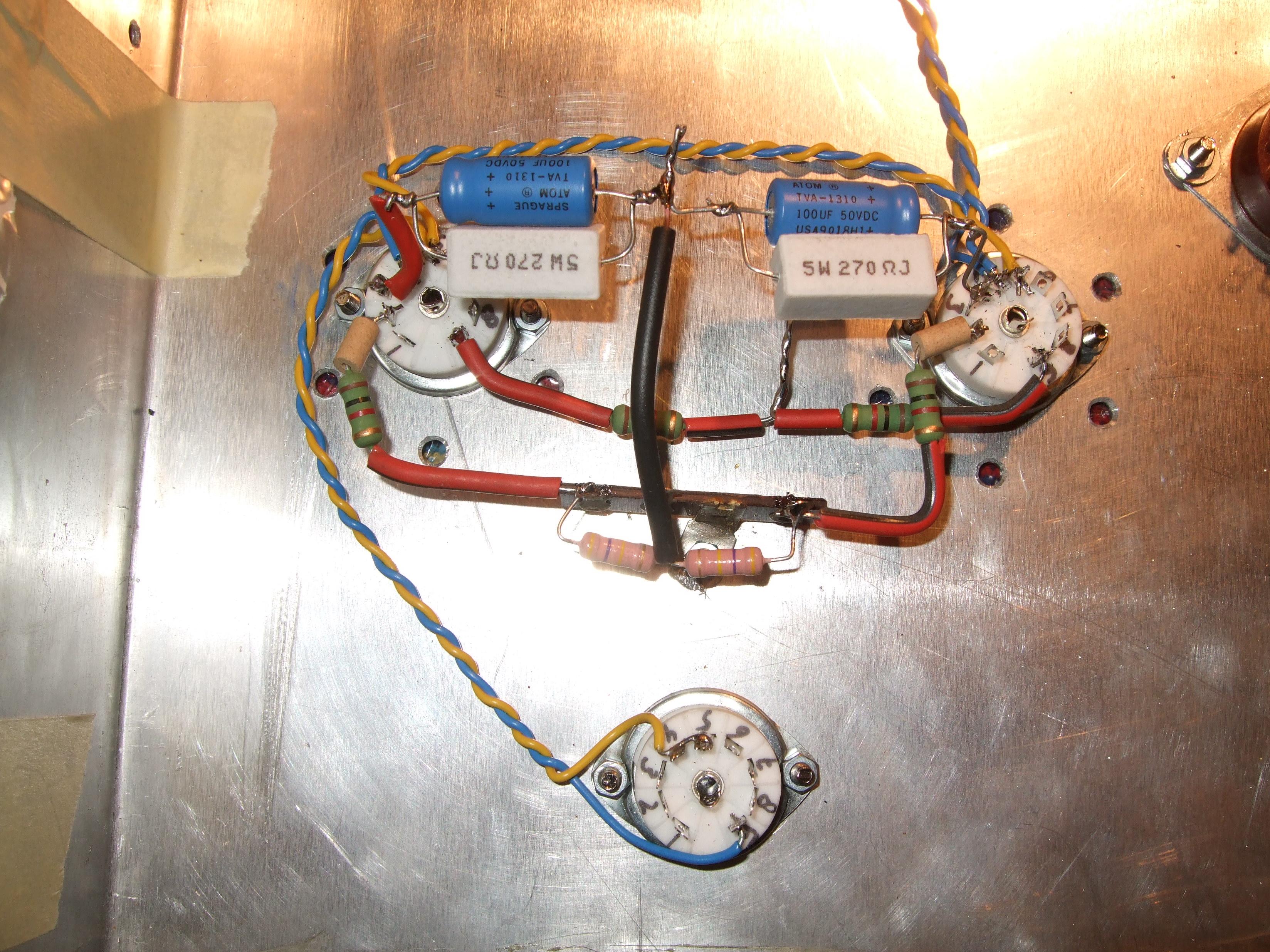

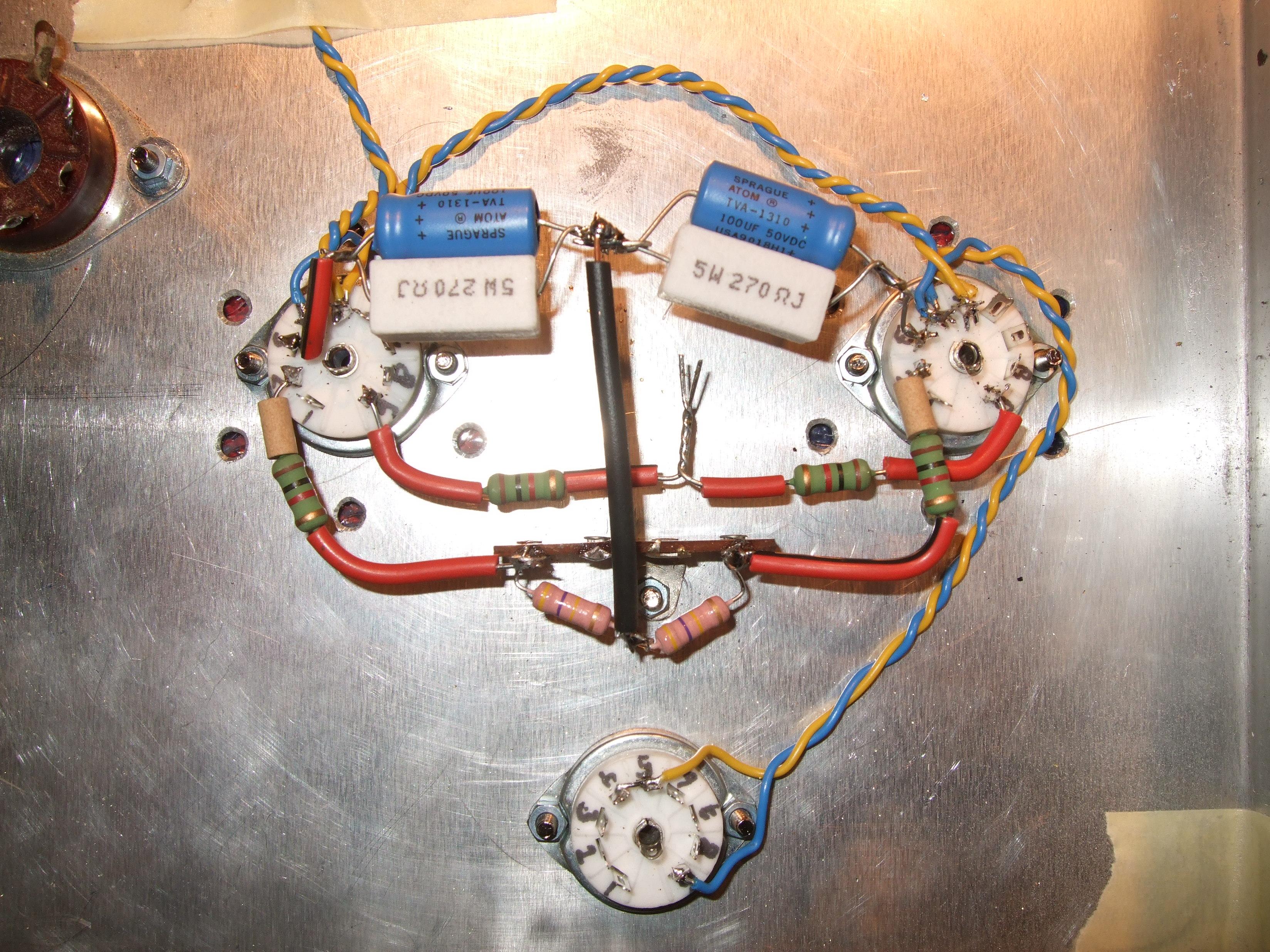

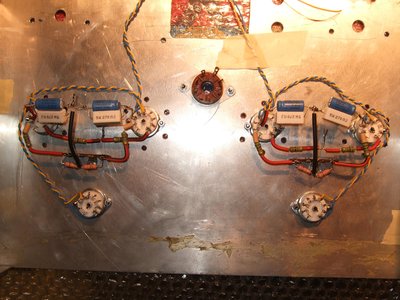

alvast begonnen met het leukste van het bouwen, mede dankzij theo zijn foto's van zijn hf10 gaat het er steeds netter uitzien.


sander

[TheoK]

Het begin is er Sander.
Wel vind ik die 5 watt weerstanden een beetje overdreven.
Kan geen kwaad hoor. Ik heb er een 2 watt versie in en kan het zat doen.
En denk erom dat je een centraal massa punt hebt.
Anders krijg je net als ik je vriend BROM bij je op bezoek.

[sander1238]

ik had bedacht om als aan/uit schakelaar zo'n lief klein schakelaartje http://www.tube-town.net/ttstore/produc ... FF-ON.html te gebruiken, dit in combinatie met een 12v relais, maar als ik bij dick best kijk zie ik relais tussen de 6 en 30 ampère.

geld hier hoe meer des te beter? of is 30 ampère overdreven?

en als ik dit zo aansluit moet ik dan de condensator die ik normaal over een 220v schakelaar hang over het relais hangen?

sander

[sander1238]

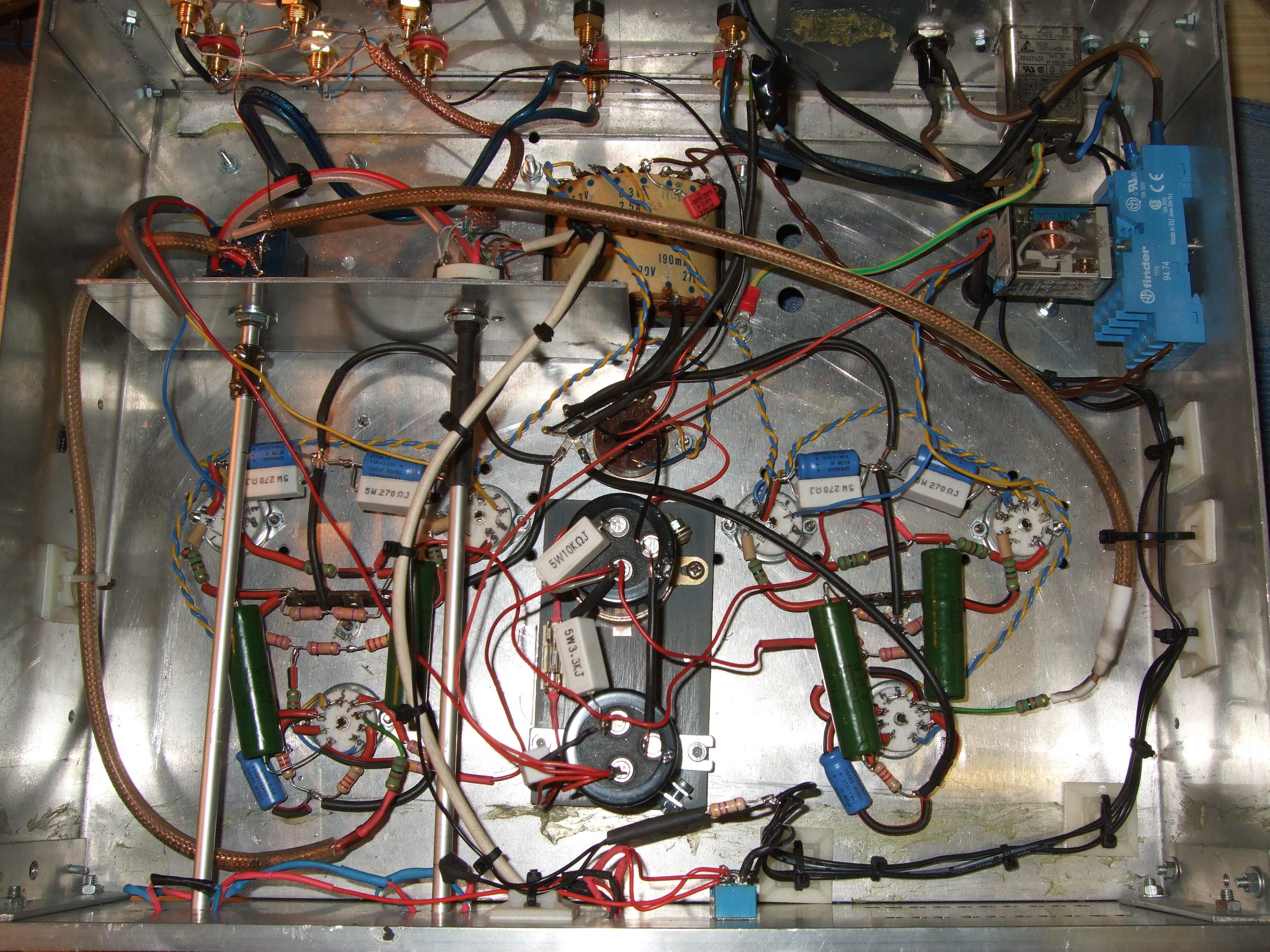

vanmorgen de houtkachel opgestookt, de soldeerbout aangezwengeld, het bier koud gezet (was niet zo heel moeilijk ) en het resultaat is een hf10 die werkt

eerst een spannend moment wat waarschijnlijk iedereen kent, de eerste spanning erop, stekker erin, schakelaar aan met een geïsoleerde tang in de hand en jawel! een mooi lichtpuntje in de gelijk richt buis, de spanning gemeten en toen de resterende buisjes erin en spanning weer gemeten.

ik heb alleen nog maar de voeding spanning gemeten.

voedingsspanning belast: naar de UGT's :355 V gelijkspanning
: naar de EL84 :344 V gelijkspanning
: naar de ECC83 : 332 V gelijkspanning

de overige spanningen aan de buisvoetjes heb ik nog niet gemeten komt nog wel.

ik heb er ook wat muziek op gezet en Robert Cray swingde de schuur door. het was wel een duet met mr Brommetje op beide kanalen even hard.

ik heb nog nergens naar gekeken om dit weg te krijgen, was al lang blij dat er iets uit kwam.

er zijn wel wat punten waar ik als eerste ga zoeken.
zo heb ik ledjes gemaakt om het de keuze van het ingangs-signaal te laten zien, de min van die ledjes loopt via de ingang-selector , weet niet of dit de brom veroorzaakt maar volgens mij de moeite waard om naar te kijken.

verder een beetje wiebelen met kabels om te kijken of er vooruitgang in zit.

verdere tips zijn altijd welkom!
het trafotje van de stuurspanning(12 V) van het relais ligt nog buiten de kast, moet hier nog een mooi ontwerp voor maken.

sander

[democles]

Sander,mooi om te zien

Veel bij geleerd zie ik,gezien de opstelling

Mooi dat het werkt

Die brom poetst dit forum er wel uit.
Brom heeft meestal wat te maken met wisselstroom[gloei voedingen] dus van die LED,s ik denk het niet.


Mooi werk!

[TheoK]

Mooi gedaan Sander.
Je kunt zien dat je wat meer ervaring opgedaan hebt.
En uiteraard de HF10 is een pracht ontwerp.
Wat vriend brom betreft moet je toch even de richtlijnen van Anne aanhouden.

[sander1238]

Wat vriend brom betreft moet je toch even de richtlijnen van Anne aanhouden.

even denken, dit was de volgorde van massa? even zoeken.

ik heb 1 steraarde met onderop de trafo, dan de voedings condensators, de buizen en als laatste de in/uitgangen

sander

[kupfer_m]

Mooi gedaan!
Alleen zou ik een paar soldeersteuntjes meer gebruiken in plaats van sommige onderdelen zwevend aan mekaar te hangen.

[TheoK]

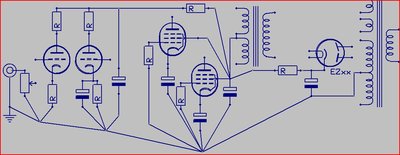

Ik heb het even voor je opgezocht Sander.

[sander1238]

Ik heb het even voor je opgezocht Sander.

dit is wel ongeveer zoals ik het aangesloten heb, alleen de ugt heb ik los op de steraarde zitten en de in en uitgang ook.

wat ook nog voor brom zou kunnen zorgen is dat de draden van de linker ugt over de volume potmeter lopen.
kan helaas vandaag niks checken, mijn vrouw is werken en de drie kids thuis, druk druk druk druk(waar wel leuk)

sander

[cool]

Wat als eerste opviel: een afgeschermde kabel over een trafo is ook niet handig lijkt mij.....

[Kappa7]

Dat ziet er al heel keurig uit zo.
Voor wat betreft de brom zou ik even naar de ground layout kijken.
Nu heb je op verschillende plaatsen het chassis als 0 gebruikt.
Dat kan je inderdaad beter zo doen als dat Theo dat laat zien.
De kast zelf komt dan op een punt met een 100ohm weerstand aan je aarding te hangen van je circuit
De aarde van de net aansluiting hang je hard aan het chassis samen met de aarde van de voedingstrafo.

groetjes George

[sander1238]

Nu heb je op verschillende plaatsen het chassis als 0 gebruikt.

ik denk dat dit maar zo lijkt, heb wel degelijk 1 plaats als 0 gebruikt zoals in het schema van theo. die weerstand heb ik er niet tussen zitten, zal het eens proberen.


cool, je hebt gelijk dat dat er niet zo handig uitziet, toch zit de brom op beide kanalen even hard. het is wel een aandachts-puntje, zal hem anders leggen.

sander

[RobertD]

Heb je de gloei wel aan massa gekoppeld via ontbrompotmeters of weerstanden?
Twee weerstanden van 100 ohm op gloei spanning, en het knooppunt aan massa. Wel voor beide gloeispanningen doen he.

[sander1238]

lady's and gentlemen, brommetje has left the building

goeie tip robert, was ik vergeten/had ik uitgesteld/heb ik onderschat (doorhalen wat niet van toepassing is)

sander

[democles]

Mooi werk,Sander

Wees blij.dat het bij buizen,nog via enige logica te verklaren is

De dac,s waar ik mee bezig ben[in samenwerking met ,,buizen pret,,] geven een min of meer onvoorspelbaar gedrag.

Maar ja bijzaak, gefeliciteerd met je buizen vorderingen

...............................

[TheoK]

Gefeliciteerd Sander.
Ik dacht dat je dat al gedaan had met die weerstanden.
Maar geeft niks. Hij speelt nu goed en je hebt er een dijk van een versterker bij.
Die van mij speelt dagelijks en met de bling bling erbij lijkt het ook nog mooi
met de kerstverlichting in huis.
Genieten maar.

[sander1238]

dank dank

ja die weerstand, ik wist dat hij er tussen moest, maar om eerlijk te zijn had ik niet verwacht dat de brom zo heftig zou zijn zonder.

nu nog de bling bling afmaken


heb nog wel een andere technische vraag waar ik al een poos mee zit.
als ik naar het schema van de phono dude kijk zie ik aan de ingang een weerstand zitten van 47k tussen de ingang en massa, heeft dat bij iedere ingang nut( dus ook bij de ingang van de hf10 of iedere andere versterker) en/of wat is de rede hiervan????


sander

[RobertD]

Bij de phonodude zit dat weerstandje erin omdat je een platenspeler element altijd met een weerstand moet afsluiten.
Deze waarde kan overigens per element varieren.

Jij hebt een volumeregelaar aan de ingang, dat is min of meer de ingangsimpedantie van jouw versterker.
Die extra weerstand is niet nodig, deze vormt alleen maar een belasting voor de bron die ervoor zit.

Gefeliciteerd met dit leuke resultaat. Ik ben benieuwd naar het eindresultaat.

[sander1238]

helemaal duidelijk, het eindresultaat zal waarschijnlijk te zien zijn in enschede.

sander

[sander1238]

ik heb zojuist even wat spanningen gemeten. ecc 83 pen1 205V, pen3 1.6V en pen8 1.8V
el84 pen3 11.4 V

nog even over de ontbrom weertsanden, moet ik bij de gelijkrichtbuisgloeispanning (mooi scrabble woord ) ook een 100ohm weerstand hangen of heeft dit geen nut?

sander

[democles]

Over het algemeen niet.

Nee,dus.

Heb zelfs wel eens geprobeerd de boel op gelijkspanning te gloeien,dit moet je niet willen,vreselijk geluid!!!!!!!!!

Dus gewoon op ,,plain,, wissel zetten..
