Groot gitaar effecten rack met buizen. (en misschien DSP.)

[Ah!buis]

Ziet er allemaal heel spannend uit,ik ken al die dingen niet
Is het de bedoeling het spul uit hun kastjes te halen en in een rack te monteren of helemaal opnieuw,print maken nieuwe onderdelen en evt. meerdere modules op een print ?
Anne

[ray5150]

Ziet er allemaal heel spannend uit,ik ken al die dingen niet

geeft niet, dat komt vanzelf wel...

Is het de bedoeling het spul uit hun kastjes te halen en in een rack te monteren of helemaal opnieuw,print maken nieuwe onderdelen en evt. meerdere modules op een print ?

Heb je enig idee wat die units in de winkel kosten ? ik wel...

MXR Dynacomp : 85 Euro
Proco Rat : 89 Euro
En de Tubedriver gaat de deur uit voor 299 US Dollar. dat is dus bij de huidige wisselkoers 208 euro en 7 cent..
Bij elkaar komt dat op een kleine 400 euro.

Nee, alles komt uit eigen keuken, dat is ook de sport...
Ik was nog geen 50 euro kwijt aan de onderdelen.

[Ah!buis]

Zo zie je maar,ik zei het al,ik ken die dingen niet

Ik was nog geen 50 euro kwijt aan de onderdelen.

allemaal kringloop zeker
Anne

[ray5150]

allemaal kringloop zeker

Nee, Anne. wat heeft het nou voor zin om weerstanden van 5 cent en transistoren van een dubbeltje opnieuw te gebruiken ?
met alle bijkomende risico's

Een trafo, koelblok, of behuizing is een ander verhaal. die kunnen beter tegen solderen...en gaan dus ook niet zo snel kapot.

[ik zou graag schema's en layout willen plaatsen,
maar ik heb te kampen met wat hardnekkige computerproblemen op de machine waarmee ik met Eagle werk.
Dit is getypt op een antieke pIII-500 met Win2k... ]

[ray5150]

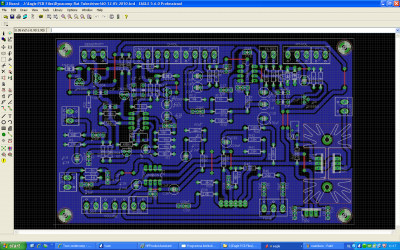

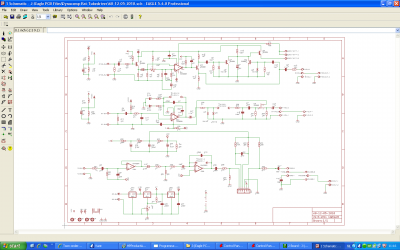

Zo, ik ben weer back on track na een gedwongen onderbreking.
Ik zou nog de schema's en layouts plaatsen. moet er wel gelijk bij zeggen dat ik alweer gezondigd heb door voor drie effecten een massa te gebruiken.
Hier breng ik dat weer tegen in dat ik meestal maar een van deze drie tegelijk zal gebruiken.
Voor wie de buis van de tubedriver zoekt: die is er niet. omdat deze schakeling ook in een kastje van 44 mm hoog komt ga ik deze apart en horizontaal op een voetje met een aluminium hoekje monteren.
zeg maar de RobertD methode...

60-12-05-2011 Schema.pdf

(43.44 KiB) 129 keer gedownload

60-12-05-2011 Layout.pdf

(132.1 KiB) 152 keer gedownload

[mischa72]

Nette layout Ray !!

Dit motiveert mensen om dit soort zaken ook zelf te gaan doen.

Groeten,
Mischa

[ray5150]

Dank je hartelijk, Mischa. je wilt niet weten hoeveel uren aan tekenwerk hierin zitten. niet normaal meer.
( jij wilde je toch ook hiermee gaan bezighouden ? )

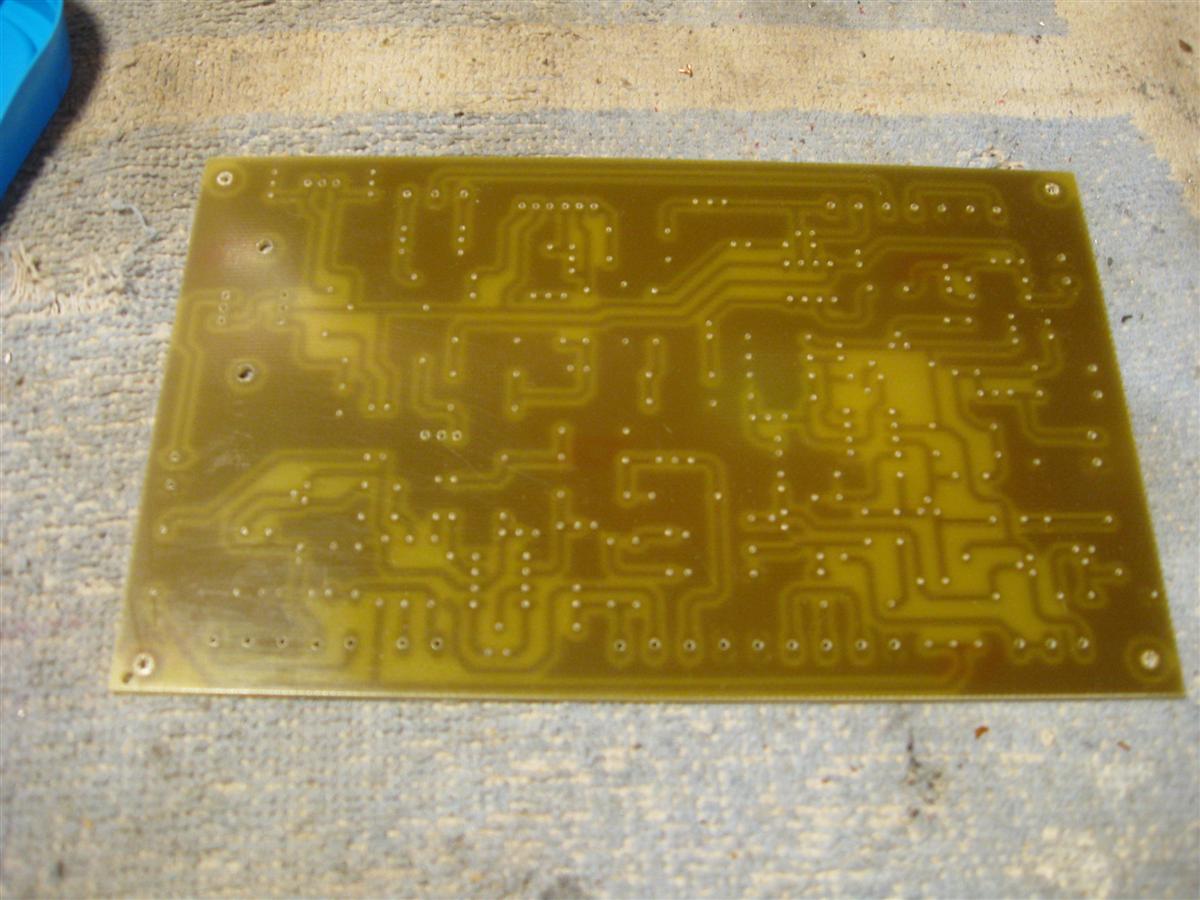

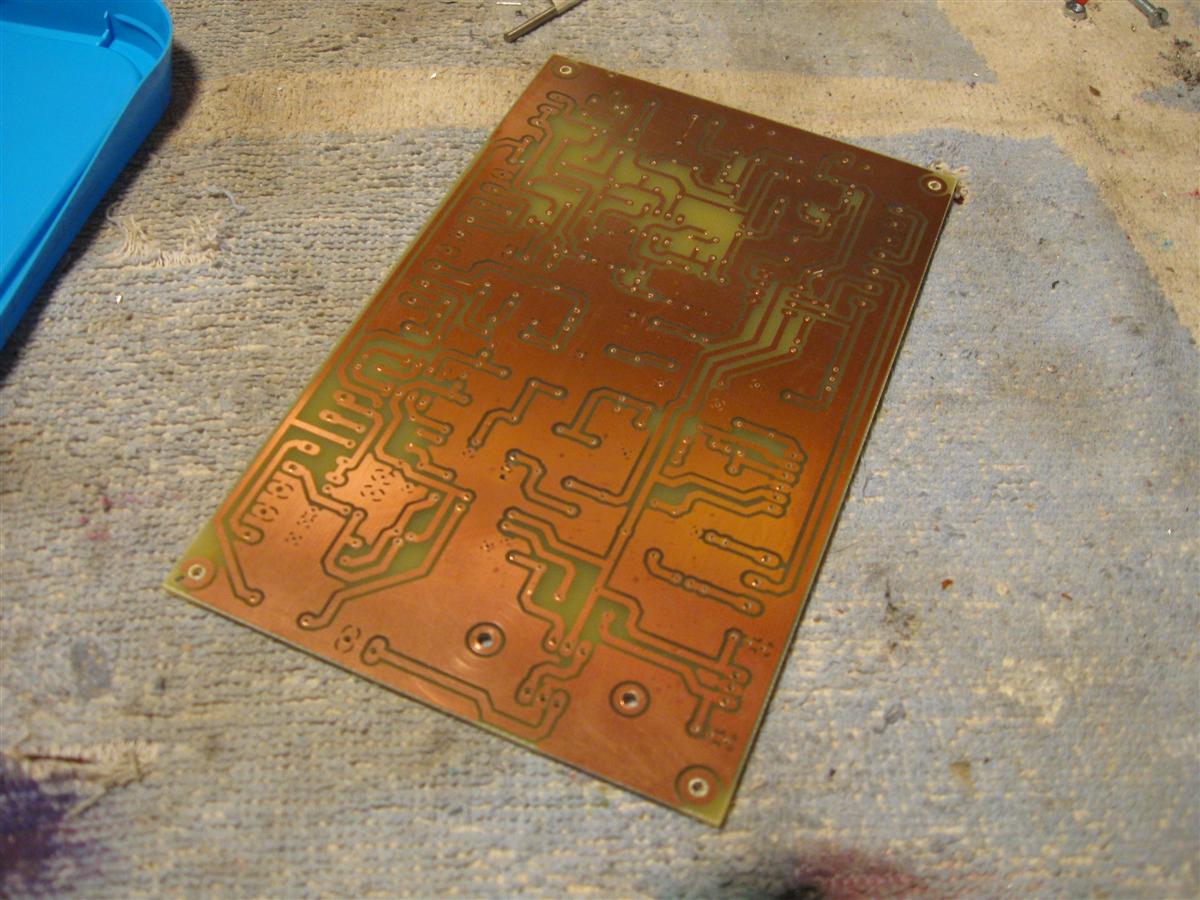

Ik moet zeggen dat ik blij verrast was toen de print uit de etsbak kwam. dit is wel de mooiste en scherpste die ik tot nu toe heb gemaakt.
Een moeilijk punt is hiermee de verschillende tijden voor belichten, ontwikkelen en etsen en verhouding van ontwikkelaar en water.
Dat is iets dat je gewoon leert door het vaak te doen en zodoende ervaring op te bouwen.

Ik ga nu ook proberen om steeds dunnere sporen te maken. deze is gemaakt met een breedte van 0.05" (1.27 mm.)
Ben nu bezig om een layout te tekenen op 0.04". (1.016 mm.)
Maar naar huidige produktie maatstaven is dit nog steeds hardstikke breed.

[AatV]

Ziet er goed uit Ray,

En inderdaad - dat is ook mijn ervaring - hoe meer ervaring je krijgt, hoe beter het het lukt!

groet,
Aat

[Ah!buis]

Wat een mooie print ,voor zulke afschuwelijke geluiden
De sporen kunnen best wel smaller.Vroeger deed ik dat met een pen met etsbestendige inkt zo op het koper.Je kon dan bij een DIL ic één geleider tussen de pootjes door krijgen en vier naast elkaar in de lengterichting.
Het schema 's bekeken,de eerste moet wel om aan te horen zijn,snel ingrijpende en trager loslatende versterkingsregeling.
Maar die anderen zwaar overstuurd en dan met die buis (een ECC82/12AU7 ?)moet dat een geschetter geven
Wat me opviel was het grote verschil C3 en C22 ,ze doen allebei hetzelfde en toch de één 20x groter
Ben ik even blij de buurman niet te zijn
Anne

[ray5150]

Het is niet de bedoeling om ze alle drie tegelijk te gebruiken, dan klinkt het (waarschijnlijk) niet zo fijn.
Wees maar niet bang, er kan straks gewoon op huiskamer volume gespeeld worden, zonder dat de buren er last van hebben. (nou ja, soms dan... )
De buis voor de Tubedriver zou een ECC83 moeten zijn. volgens mij heb ik ergens nog een hele oude Philips hebben uit een radio.
Ik zal hem van de week eens opzoeken.

Paar voorbeeldjes opgezocht om te kijken hoe dat zou moeten klinken :

[youtube]http://www.youtube.com/watch?v=wdav1Gmq738[/youtube]

[youtube]http://www.youtube.com/watch?v=Grol8Vr84o8[/youtube]

[youtube]http://www.youtube.com/watch?v=fWxRnJfeKyM[/youtube]

[ray5150]

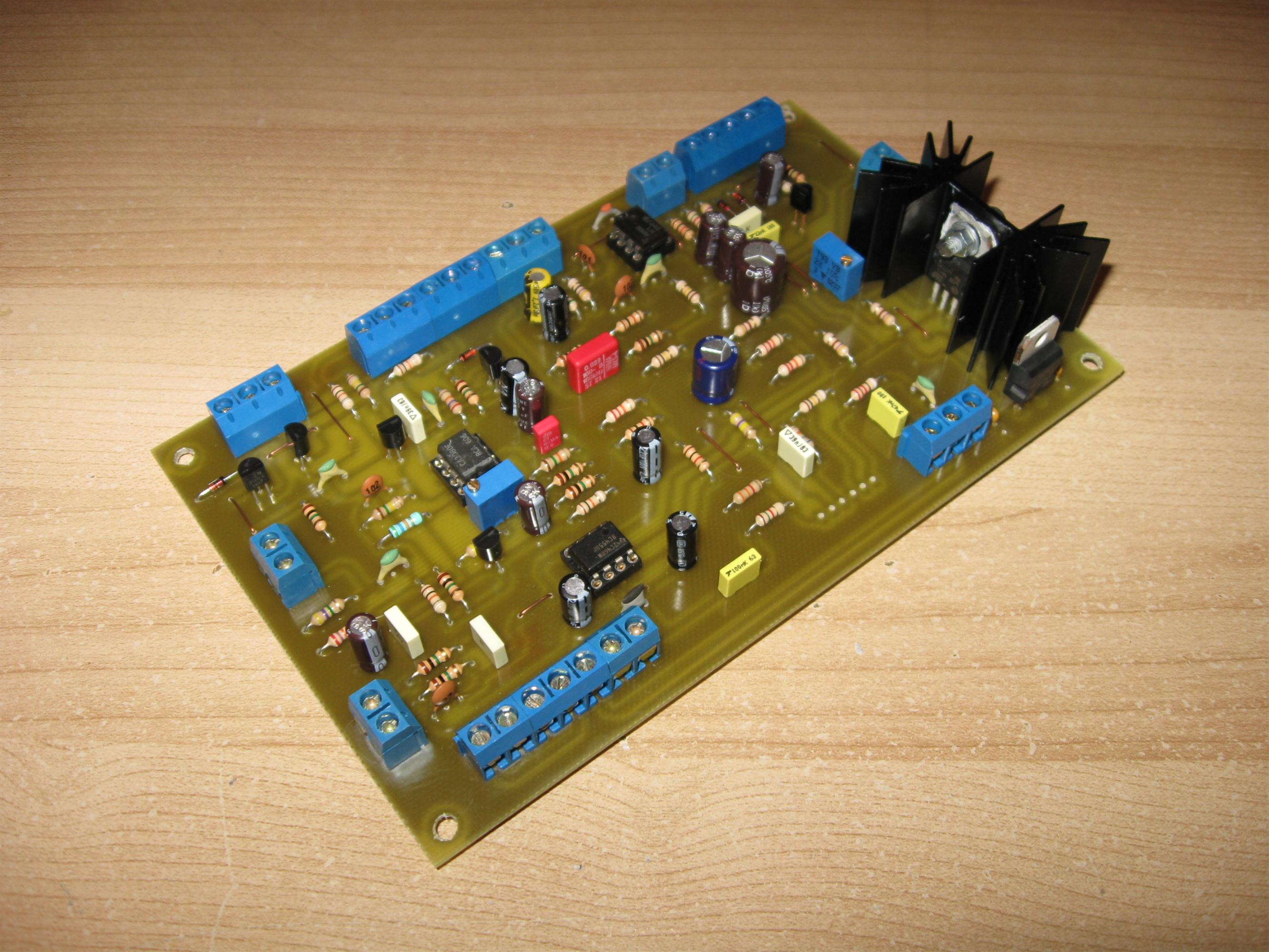

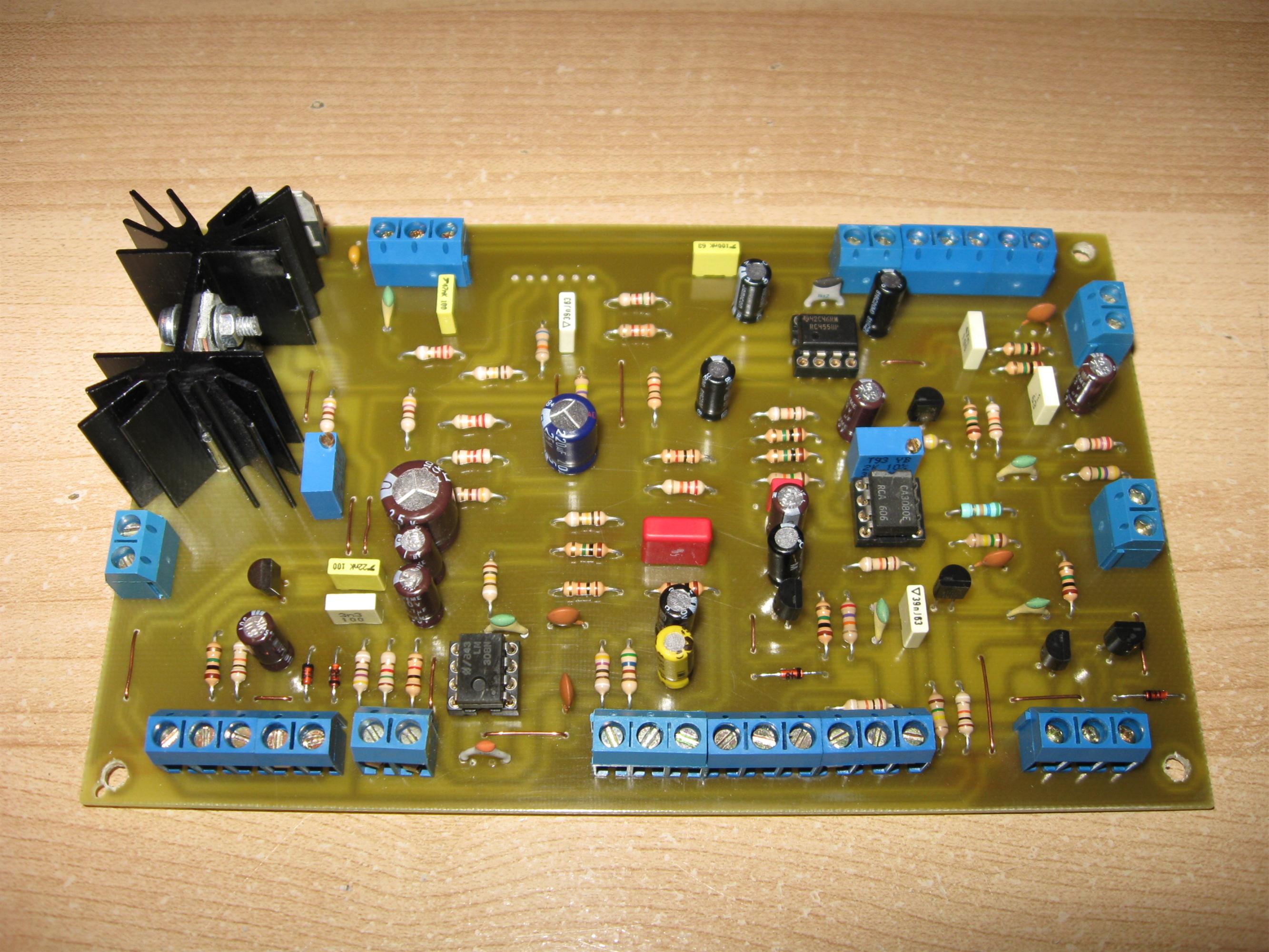

Gewoon lekker pretentieloos solderen,heerlijk...Ik kan daar zo van genieten...

[Pjotr]

Gezellig ook die oude koolweerstandjes, terug in de tijd

Maarreh, waar zijn die Wago klembokjes nou?

[ray5150]

Kweenie moejenieaanmij vrage.....

(ik heb onlangs wel een adereindhuls-tang en een zak hulsjes gekocht.)

[mischa72]

Maarreh, waar zijn die Wago klembokjes nou?

Die hebben momenteel andere dingen aan hun hoofd . Sorry

Ik heb gezegd dat ik iets zou regelen en dat ga ik ook doen, maar heb even geduld (nog).

Ziet er goed uit Ray !!!

Groeten,
Mischa

[Pjotr]

Ok, moet goed komen dan

Kun je wel mooie sier mee maken hier

[ds23man]

Waar blijven de foto's van je gitaren????

GRG

[ray5150]

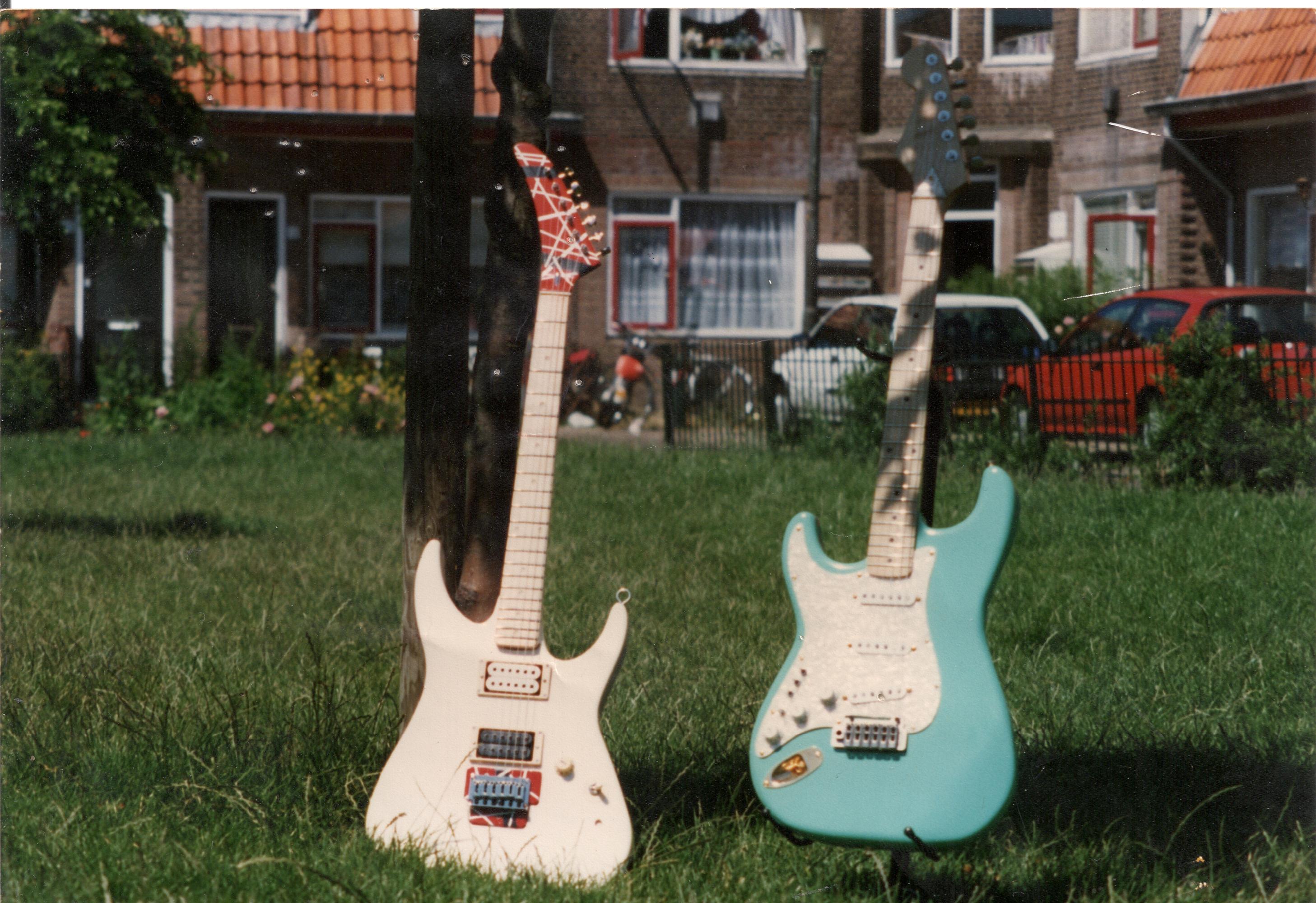

Zo goed ?

De groene strat is van de grond af opgebouwd, de body heb ik zelf gezaagd, gefreesd en geschuurd. de neck was een halffabrikaat met een rechthoekige kop, de toets was wel kant en klaar. de body is van elzenhout en de neck en toets van esdoorn. Het hout heb ik bij Vox Humana in Schiedam gekocht, en alle hardware komt van Peer Dellen uit Den Haag. de brug is een Wilkinson VS100, de elementen zijn van Seymour Duncan, en de stemmechanieken van Sperzel. Het lakwerk heb ik ook zelf gedaan met celluloselak van Clou, met de kwast opgebracht. iets van 10 lagen gedaan, maanden mee bezig geweest.

De witte is een heel ander verhaal, is meer een lowbudget-frankenstein ding. de body heb ik destijds kant en klaar gekocht bij een zaak in Amsterdam (de Plug), die had een hele vooraad van een fabriek opgekocht, de neck is een merkloos ding die ik in de opruiming bij Feedback had gekocht, dat was eigenlijk een rechtshandige Strat neck waar ik de zijkanten heb afgezaagd en nieuwe zijkanten heb opgelijmd met epoxylijm. vervolgens de nieuwe kop uitgezaagd.
De hardware is van Gotoh, en de elementen zijn van Dimarzio.
Een paar jaar geleden is hij beschadigd geraakt bij een verhuizing en daarna is de neck een beetje krom getrokken, sindsdien ligt hij uitelkaar.
Eigenlijk moet ik er toch weer eens wat mee doen, maar het liefste wil ik er er een (imitatie) Floyd-Rose tremelo op hebben.
En ik zou ook wel een nieuwe (linkshandige) body ervoor willen maken.

Ook heb ik nog een (rechtshandige) Teleketser neck liggen (ook van de opruiming bij feedback) en een back-routed stratocaster body. (van de vrijmarkt op Koninginnedag)
Daar ga ik een gitaar voor mijn zoontje van samenstellen.

Ik heb ook nog een paar jaar geleden bij het vuilnis een (zwaarbeschadigde) akoustische staalsnarige gitaar gevonden.
Beetje een B-merk geval van een jaar of 20-30 oud. ligt al tijden uit elkaar voor restauratiewerk.

[ray5150]

Ik heb gezegd dat ik iets zou regelen en dat ga ik ook doen, maar heb even geduld (nog).

Geen punt, voor je het weet is het weer Mei...

(Sorry, Peter, maar ik vind Bouncy zo lief.)

[mischa72]

Inderdaad !!

Je had voor de foto overigens wel even het gras mogen maaien

Groeten,
Mischa

[ray5150]

Zeurpiet, dat gras is van de gemeente Den Haag, aan een pleintje waar ik toendertijd woonde.

[mischa72]

Aha, dus ook nog eens een oude foto???

[ray5150]

Ja, niet goed dan ? er werd om een foto gevraagd. niemand zei iets over leeftijd.

[Pjotr]

Inderdaad !!

Je had voor de foto overigens wel even het gras mogen maaien

Groeten,
Mischa

Hij wilde het jou niet voor de voeten wegmaaien

[Ah!buis]

Ray schreef,

(Sorry, Peter, maar ik vind Bouncy zo lief.)

Ik vind het nogal stuitend .(alle twee,nee niet drie )
Anne

[ray5150]

Anne, Wat vind je dan stuitend ?
Die twee gitaren,het excuus aan Peter, of bouncy ?

dan neem je wat minder zwaar op...
