De Pass labs Pearl 2.

[hannesie]

Gezien de te dik gebruikte draden teveel spanning op de aansluitingen geven,ga ik de boel vervangen voor een stuk dunner draad.
Zonde van de tijd,maar op termijn lijkt het me een betere keuze.

Als het goed is komt het woensdag binnen,dan ga ik weer verder.

Tot woensdag

[dre]

Nou.......

Opnieuw bedraad,aangesloten via de variac i.c.m een A-meter.......

ALLES WERKT PRIMA!
Geen dingen die erg warm worden in ieder geval.

Het staat nu een uurtje aan,spanningen allemaal perfect op 24,00v

Nu even kijken hoe de rest afgeregeld moet worden.

[Kappa7]

[dre]

114mA stroomverbruik aan de 230v zijde.......

[Barry2001]

Feli! Al een signaaltje aangeboden, versterkt het?

[dre]

Nog even iets anders.....

Je moet de Pearl afregelen naar 0v met de potmeter.....


Nu meet ik:
-1e bordje:-10mv tot +14mv
-2e bordje:-10mv tot +10mv

Dus wat vragen:
-moet de aarde aangesloten zijn?
-moet er een ingang/uitgang aangesloten zijn?

Op de output loopt de gelijkspanning heen en weer tussen + en -3.5mV,da's voor beide bordjes gelijk.

Dat is prima toch?

[Kappa7]

Nog even iets anders.....

Je moet de Pearl afregelen naar 0v met de potmeter.....

Ja
Er zit een test punt op de print die moet tenopzichte van de 0 0V zijn.

Nu meet ik:
-1e bordje:-10mv tot +14mv
-2e bordje:-10mv tot +10mv

Dus wat vragen:
-moet de aarde aangesloten zijn?

Ja.
Je hebt in het midden van de print een gaatje zitten voor de aansluiting van de aarde.
Die gaat naar een centraal aardpunt. Van af dat punt ga je naar de aarde van je draaitafel en naar een diode brug naar de aarde van de behuizing en de randaarde.

-moet er een ingang/uitgang aangesloten zijn?

Op de output loopt de gelijkspanning heen en weer tussen + en -3.5mV,da's voor beide bordjes gelijk.

Dat is prima toch?

[dre]

Aarde zit er in,het is inderdaad stabieler.
De output moet ik nog aansluiten,daar komt nog een afsluitweerstand overheen uiteraard.
Mag ik verwachten dat het dan nog wat stabieler word?

[Kappa7]

Die weerstand op de uitgang zal niet veel doen.
Die zit namelijk na de condensator in de uitgang.
Je kunt de dc het beste weg regelen als het hele verhaal in rust is dus zonder signaal er op.

[dre]

De vraag is:moet die condensator op de uitgang......
Bij mijn vorige phonotrap was verwijderen echt een prima keuze:de kabel had genoeg capaciteit van zichzelf waarschijnlijk.

Hoeveel dc mag ik blijven meten?

[Kappa7]

Die condensator houd het laatste stukje dc tegen wat je niet krijg weg geregeld.
Verder is het ook een beveiliging mocht bvb de voeding wat verlopen.
Hij kan er dus tusen uit maar dan moet je zeker weten dat het goed staat.
Verder moet je dan tenminste een dc protectie in je eindversterker hebben.
Mocht er perongeluk toch iets dc uit komen en de rest van je set is voledig transparant voof dc dan kun je werkelijk je speakers slopen.
Heb dat overiges zelf vorigeweek zelf gehad maar dan uit een geluidskaart.

[dre]

Nope,geen beveiliging in de eindversterker.

Dan maar even uitzoeken welke waarde er in moet......

[dre]

Nou,ik geloof dat er wel wat signaal doorheen kan.

Nu heb ik een scoop en een toongenerator,maar...........

Hoe ga ik dat aansluiten?

Of kan ie gelijk aan de draaitafel?
Ik meet geen vreemde dc waarden aan de uitgang.

[Barry2001]

Wat je beslist even moet doen als je een toonfiets en scoop hebt, is simpel even door het audiospectrum sweepen of je geen rare dingen ziet. Toonfiets even direct aan de scoop, sinus tevoorschijn toveren. Pearl ertussen en het versterkte signaal bekijken, natuurlijk met RIAA dus wel iets anders, maar bedoel meer of je geen oscillaties ziet op speciefieke frequenties. Los van dc kan dat je speakers kosten.

[Kappa7]

En aan de ingang?
Meet je daar dc?
Als je daar niets meet kan je direct de dt aansluiten.
Wil je de toon generator en scoop gebruiken dan zal je de input erg laag moeten instellen.
Op iets van 0.5 mV.
Vervolgens kan je de hele frequentie band door fietsen maar je zal dan zien dat het signaal aan de uitgang niet overal even hard is. Dat klopt en komt door de riaa correctie die dan keurig zijn werk doet.

[dre]

Nope,geen dc aan de ingang.

[dre]

Oké,even wat vraagjes......
Omdat de DC op het referentiepunt maar blijft slingeren heb ik maar even de Dc op het net gemeten:85mV lijkt me niet erg lekker.
Mag ik aannemen dat dit er wel mee te maken heeft?

De DC op de uitgang zit maximaal op 0.2mV maximaal,da's wel prima.

Dus even omgezet naar een andere groep,maar de versterker niet goed leeg laten lopen:de 3 zekeringen voor de trafo er uit.(315mA)
Nieuwe er in en alles werkt weer perfect,maar die ga ik wel iets verhogen.

Al met al ben ik lekker bezig!

Doe mij maar speakers!

Kan ik nu het beste een netfiltertje tussen een testsnoertje zetten?
Of moet ik me niet al te druk maken en gewoon doorgaan met testen van het audio signaal?

[Kappa7]

Heb je met de toonfiets en de scoop nog rarre dingen gezien?
Zo niet gas erop en spelen met dat ding.

[dre]

Ik zie een kronkel op de scoop.

Plaatje komt er aan!
Misschien kunnen jullie er wat mee!

[dre]

Hij doet het!
Eerst dacht ik dat ie het niet deed,maar hij is echt heel stil.
De gain is wat aan de lage kant,maar niet te kort.

Dus het eerste kantje staat te spelen.
Het is heel open,de balans lijkt goed te kloppen al is het laag wat aan de erg strakke kant.
Maar laat het eerst maar even wat kantjes spelen,het element staat ook al weer dik een half jaar stil.

M´n hand trilde toen ik de naald liet zakken!

[Barry2001]

Feli! Plaatjes draaien is leuheuk.... heb hier ook altijd ook al heeft maar ene paar dagen stil gestaan dat de eerste 10 minuten wat dun klinken. Mechanisch, moet wat los komen. Platenspeler is goed afgeregeld, naalddruk, anti skating?

[dre]

De naalddruk moet ik nog even controleren.
Maar het word al beter.

Mijn element (Benz Ace sl ) heeft altijd wel een kantje nodig om los te komen als ie een tijdje niet gebruikt is.

[Barry2001]

Toemaar, niet de minste..... low output. En helemaal stil, geen brom?

[dre]

Ja,heel stil.
in ieder geval geen brom,en dan zit de deksel er niet eens op.

Het naaldgewicht iets omhoog gezet,dan maakt het midden wat meer open klinken.

De ace SL is in een paar jaar tijd €300 duurder geworden!
Een mooi element,geen slome stroperige weergave die ik wel had met mijn Grado statement master.
Ik was blij dat iemand die sloopte.
Die ligt hier trouwens nog ergens met een defecte cantilever.

Ik hoor nog wel wat veranderingen in het geluid,dus de komende tijd ga ik nog geen dingen veranderen.

[dre]

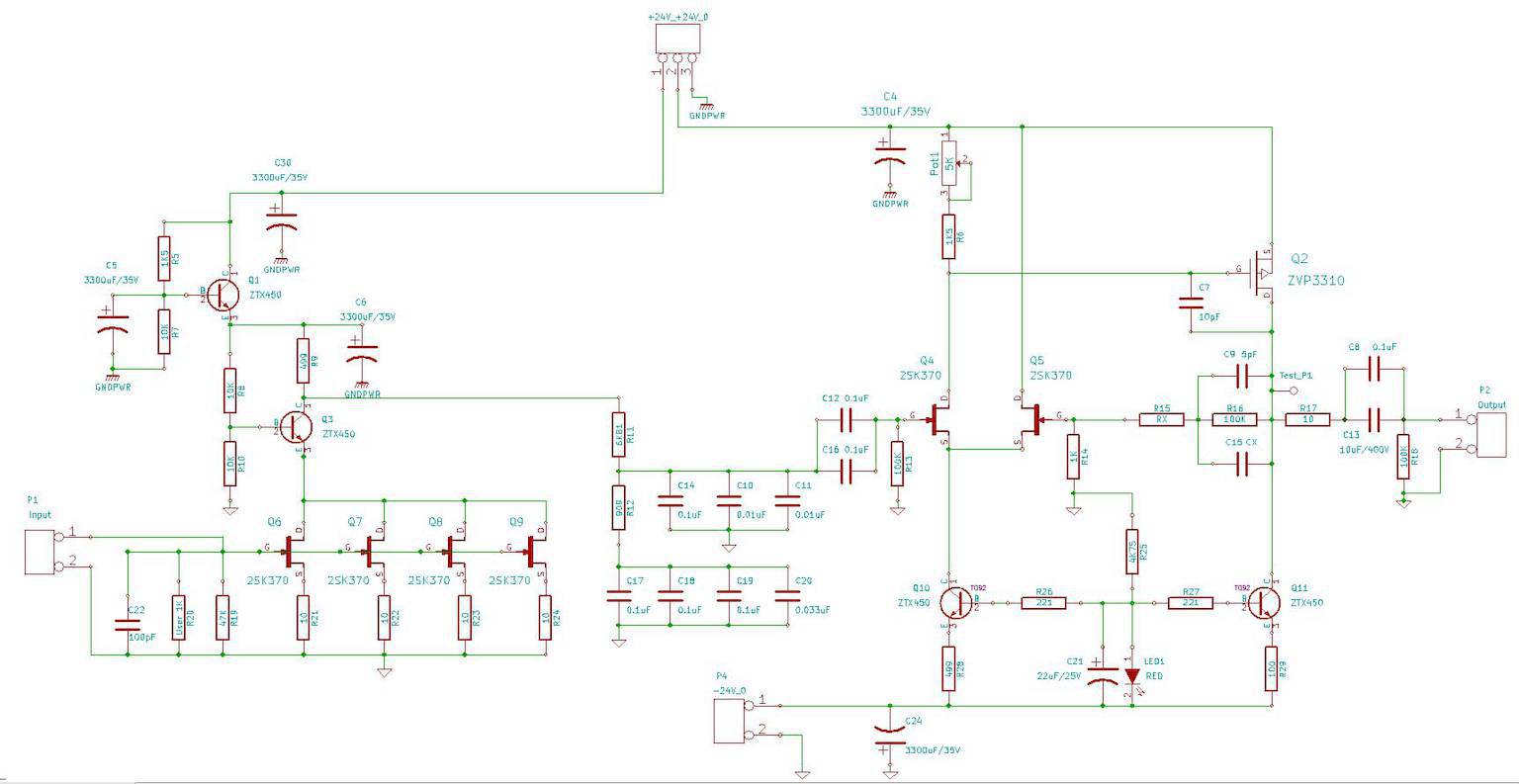

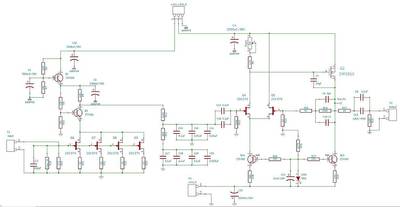

Er staat dat je c15 kunt gebruiken voor het tunen van de klank.
Maar wat doet deze precies?


Zo na een paar uurtjes luisteren zit er nog wel wat verandering in de klank.
De resolutie in het hoog mag nog wat beter,maar ik verwacht dat dat wel goed gaat komen.

In ieder geval ga ik de gain wat verhogen.
Uit het hoofd:r14 naar iets van 600 ohm
