Buffalo DIII + Hypex Ncore Project

[jordo81]

Ow coool!
Daar ben je gister mee begonnen?!
En denk je dat je iets hebt aan wat Knuisje heeft gemaakt of wordt het totaal anders?

Zou wel mooi zijn zo'n universele oplossing, maar moet je dan niet met veel te veel dingen rekening houden?
Wordt de print daardoor niet te groot omdat er allerlei aansluitmogelijkheden op moeten komen?...

Voor het collectieve zou ik graag inhaken maar ik ben bang dat ik veel speciale wensen heb....

[ds23man]

De afmetingen zullen wel meevallen. De electronica valt wel mee, de meeste ruimte wordt in beslag genomen door de trafo ( wat ook wel weer meevalt met een 1,5-3VA uitvoering) en het eventuele relais. Bij gebruik met de Ncore heb je bijvoorbeeld genoeg aan een dil relais met 2x 2polig om. Maar ik ben blij dat je er blij mee bent!

GRG

[jordo81]

Transformator Update:

De trafo's waren aangekomen en verstuurd naar een filiaal in Parijs. Ik ben via de mail keurig op de hoogte gehouden waar ze waren dus ik wacht af tot de deurbel gaat. Maar die gaat niet, de telefoon gaat met de vraag wanneer ik ze op kom halen in Parijs....

Misverstandje; Op het bestelformulier (in het Frans) moest ik aangeven waar ik ze naartoe wilde laten bezorgen. Dus ik heb netjes mijn adres en alles ingevoerd en er was nog een optie met Parijs of Lille. Geen idee, misschien twee hoofdmagazijnen? Parijs is dichter bij Amsterdam dus heb ik dat maar aangeklikt...

Dus naja, nu worden ze weer terug gehaald uit Parijs, gaan ze weer naar hun kantoor en worden ze daarna naar mij gestuurd tegen betaling van de transportkosten....

Hmpfff... Wat in het vat zit verzuurt niet denk ik dan maar. Maar hoe is het toch in dat vat terecht gekomen?....

Straks naar X-ACT om de backpanels te maken dus vanavond meer

[jordo81]

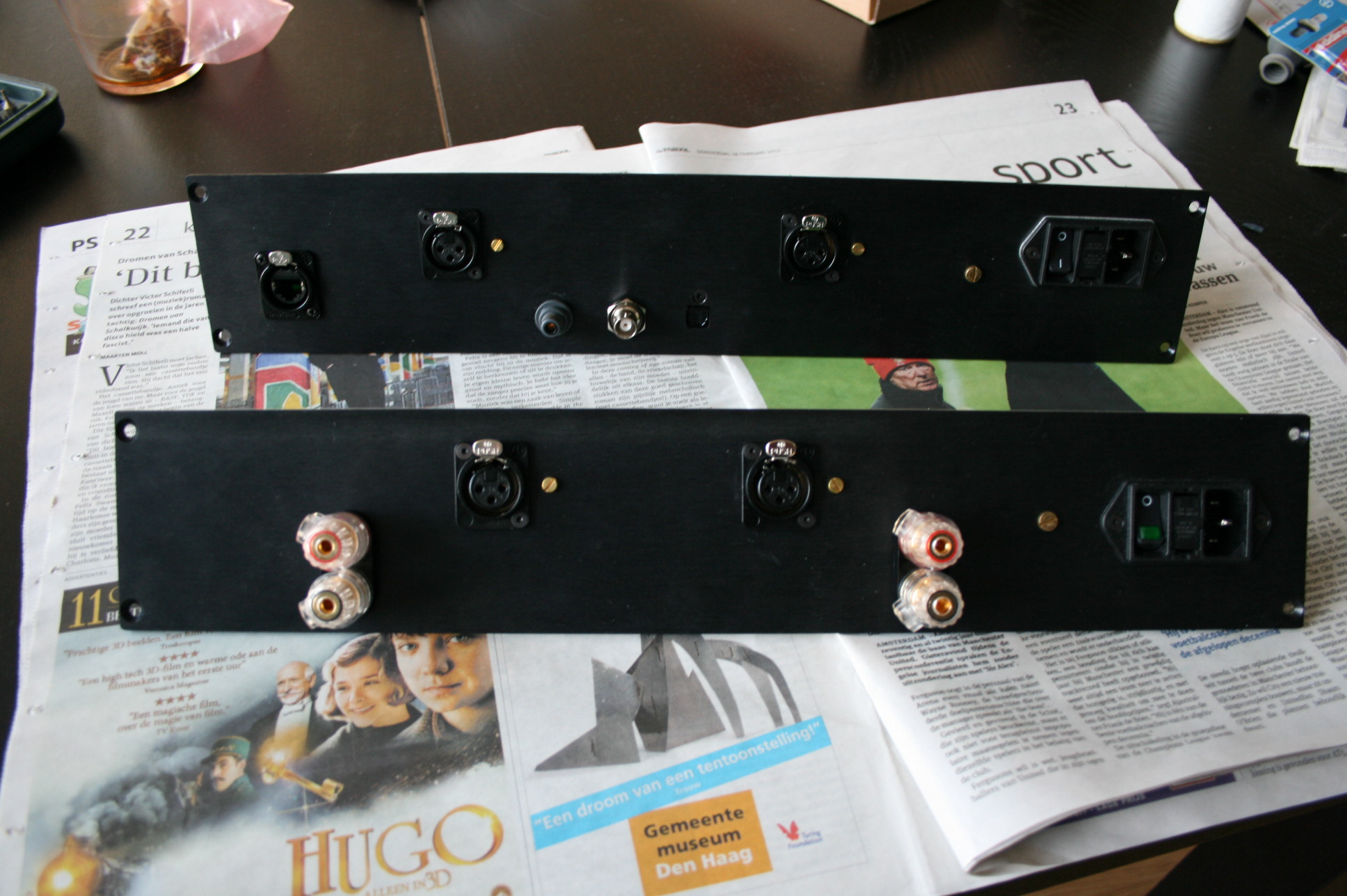

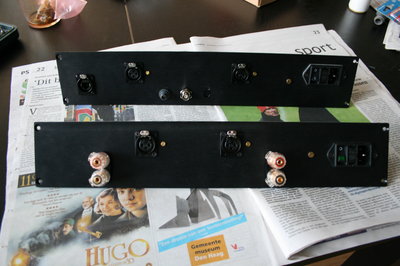

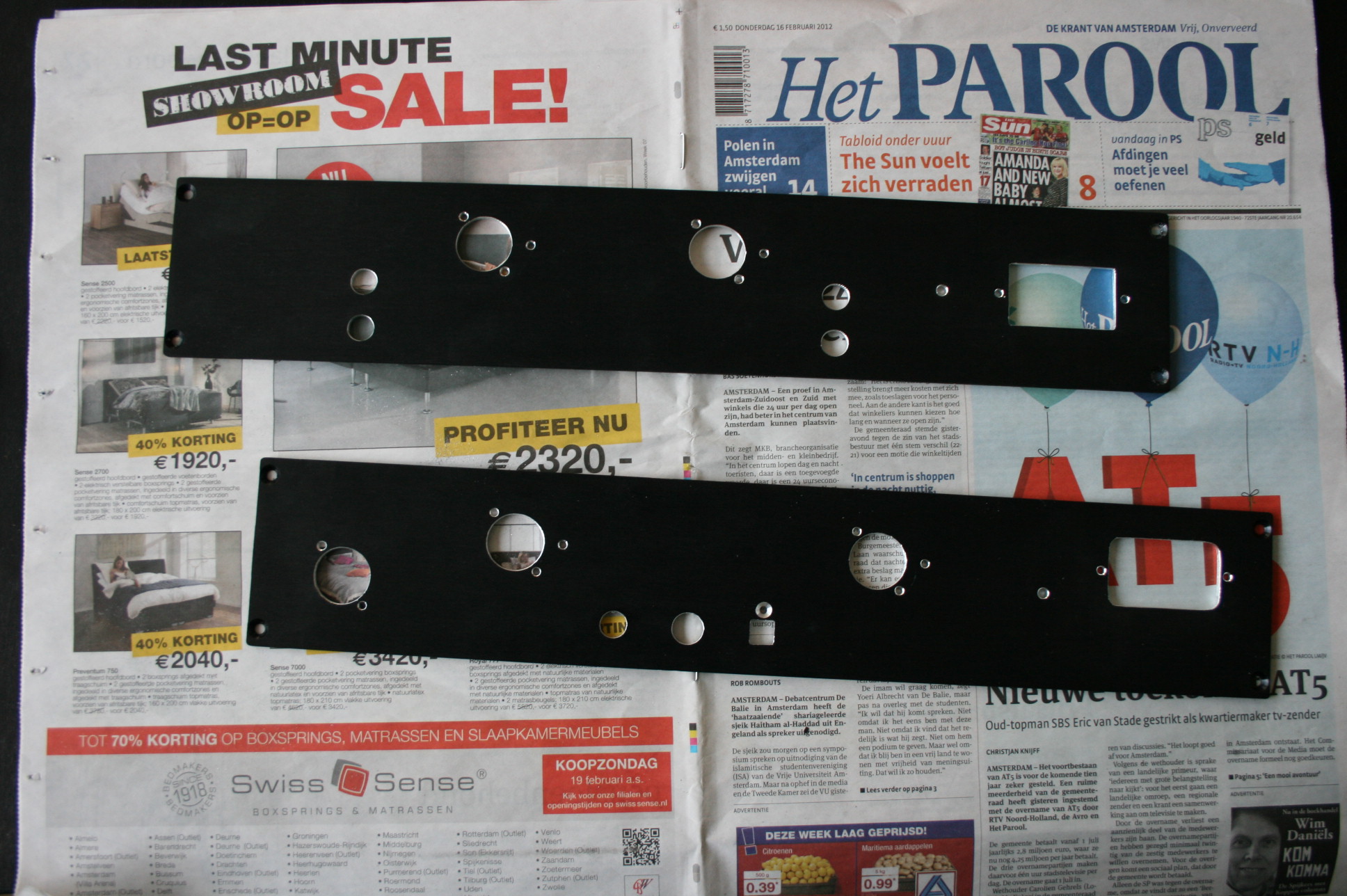

En hier dan het resultaat na een ochtendbezoekje aan Jan van X-ACT
Omdat ik alles in Frontpaneldesigner had getekend omdat ik de delen aanvankelijk naar Scheaffer zou sturen, moest eerst alles nog even getekend worden met Autocat. Dat kost ook wat tijd..

Bij de gaatjes van de speakerterminals had ik me een half milimetertje verkeken op de afstand maar deze heb ik een beetje naar elkaar toe gevijld en passen nu prima.

[Leon]

Kijk, dat ziet er weer eens uit als vooruitgang.

[jordo81]

Haha, dat is zichtwerk he?
Was ik wel weer even aan toe eigenlijk

[hannesie]

Dat lijkt haast wel van Scheaffer
Maar wat doen die koperen schroeven daar nu?

[jordo81]

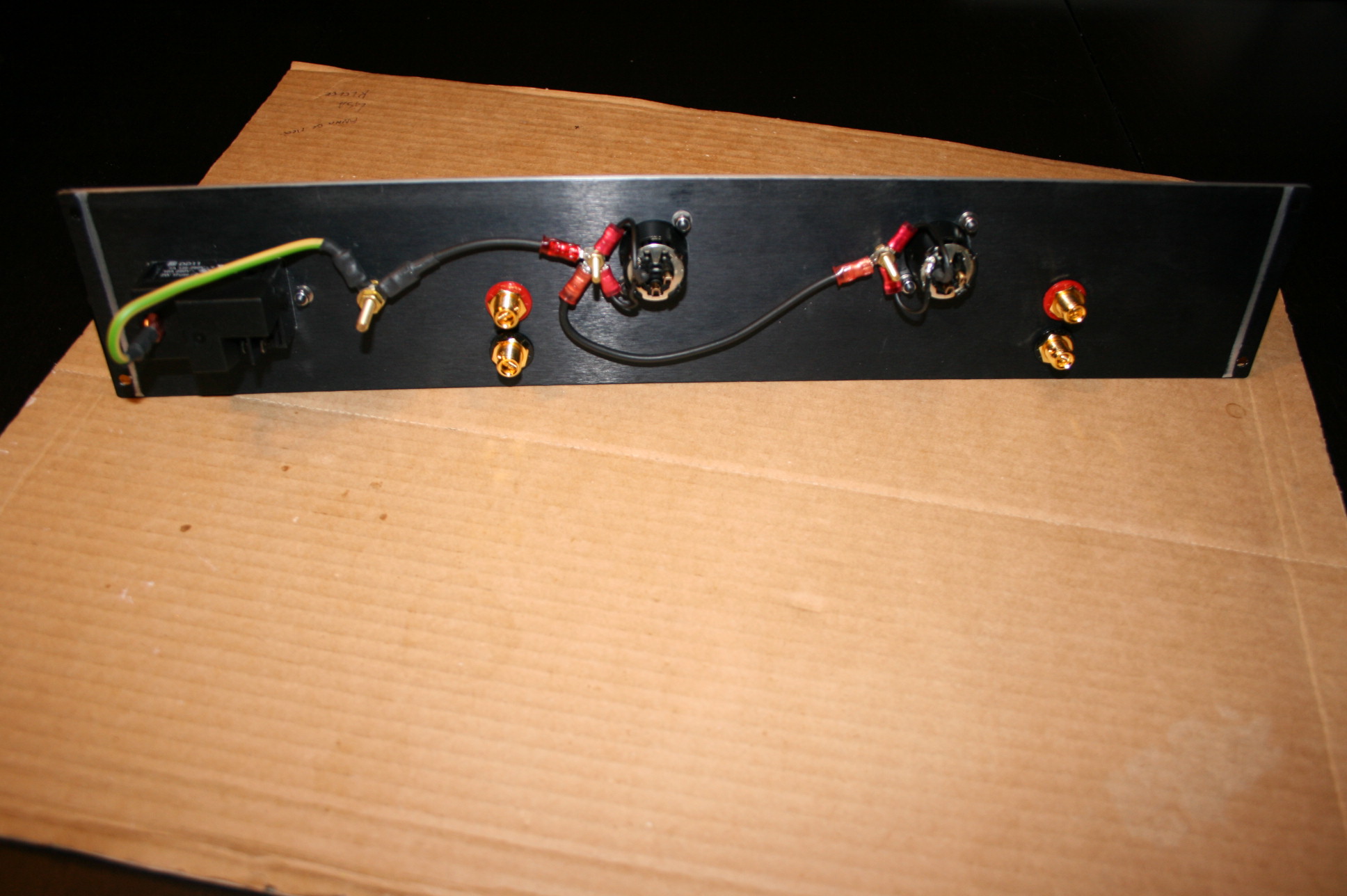

Steekt af he die koperen schroeven

Hiervoor:

[jordo81]

Oja, er is veel gebeurd vandaag!!

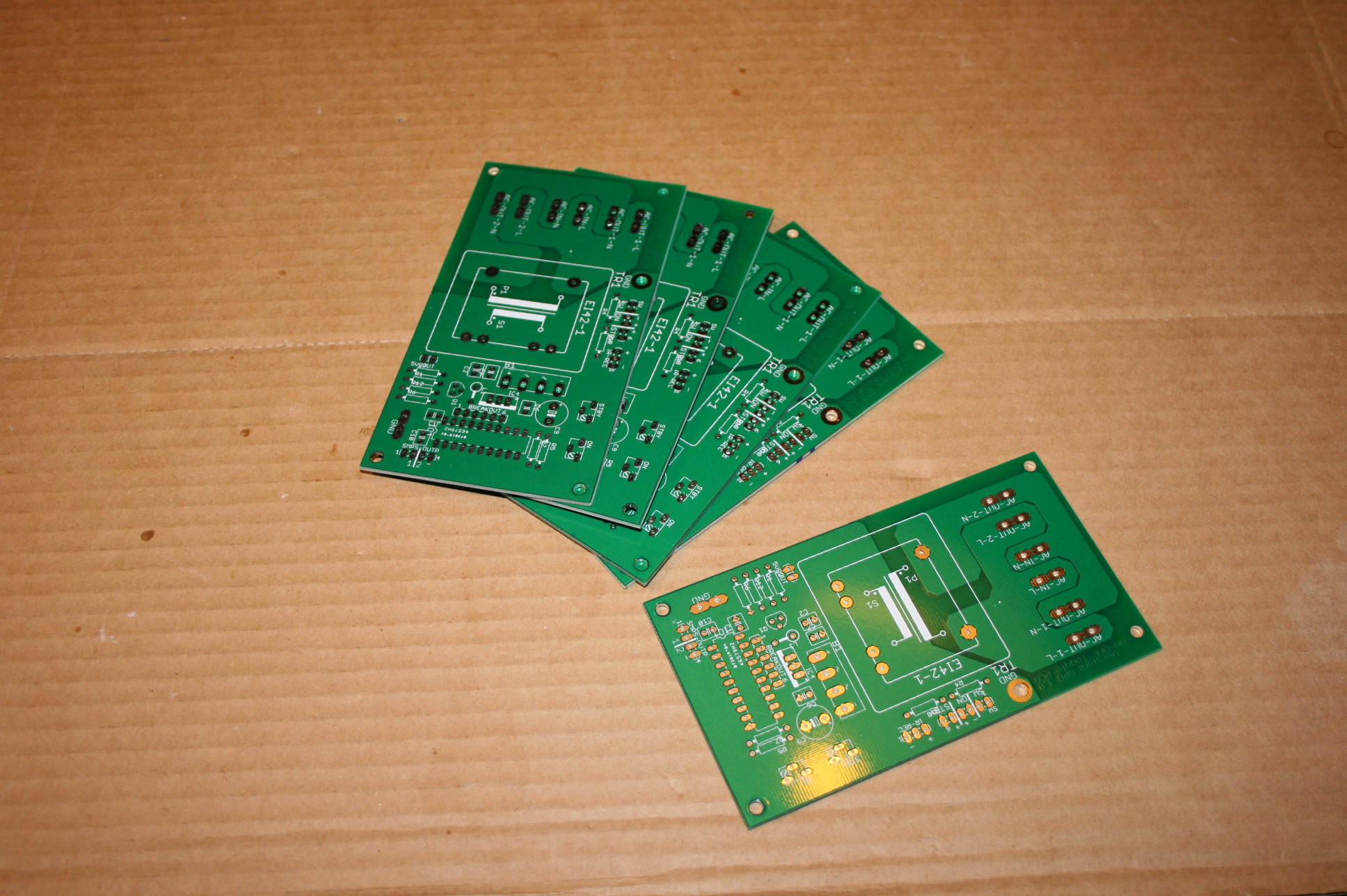

Mijn printjes zijn ook binnengekomen

[hannesie]

Steekt af hè die koperen schroeven

Hiervoor:

Een beetje te veel en naar mijn idee niet noodzakelijk, je hoeft er toch geen sleepboot van te maken.?

[knuisje]

Mijn printjes zijn ook binnengekomen

Hoeraaaahhh

[jordo81]

Jaaaaa!!
Stuur me ff een pb-tje met je adres (als ik die niet nog had) dan stuur ik er eentje naar je toe als dank voor je hullup

[jordo81]

Een beetje te veel en naar mijn idee niet noodzakelijk, je hoeft er toch geen sleepboot van te maken.?

Ach ja, ik doe het niet iedere dag he en dubbel genaaid houdt beter en het is niet duur om het zo te doen en en en

[hannesie]

Een beetje te veel en naar mijn idee niet noodzakelijk, je hoeft er toch geen sleepboot van te maken.?

Ach ja, ik doe het niet iedere dag he en dubbel genaaid houdt beter en het is niet duur om het zo te doen en en en

Je creëert alleen meerdere sterpunten als ik dat goed zie.
Je had toch al die dingen juist bestudeert, en de Neutrik gebalanceerde uit ingangen hangen volgens mij ook al aan het chassis.

[Zweitse]

Waar zijn die printjes voor als ik vragen mag.

[jordo81]

Euhm ja... Pin 1 moet zo direct mogelijk aan het Chassis dat doe ik op deze manier en het Chassis van de XLR Connector heeft ook een soldeerpunt om aan het Chassis te leggen..

Ik ga het Star of Stars princiepe gebruiken. Op die sterpunten van de XLR's komt nog een aarde draadje van de signalen van de NCore's.
Op het sterpunt van de Power Inlet komt nog een connectie van beide SMPS-en.

Behalve dat het overdreven zou zijn; Is het zo niet goed?.....

[jordo81]

Waar zijn die printjes voor als ik vragen mag.

Voor de powerdistributie van de powerinlet naar de SMPS-en, en voor het aan/uit schakelen van de SMPS-en met de knop en remote.

[jordo81]

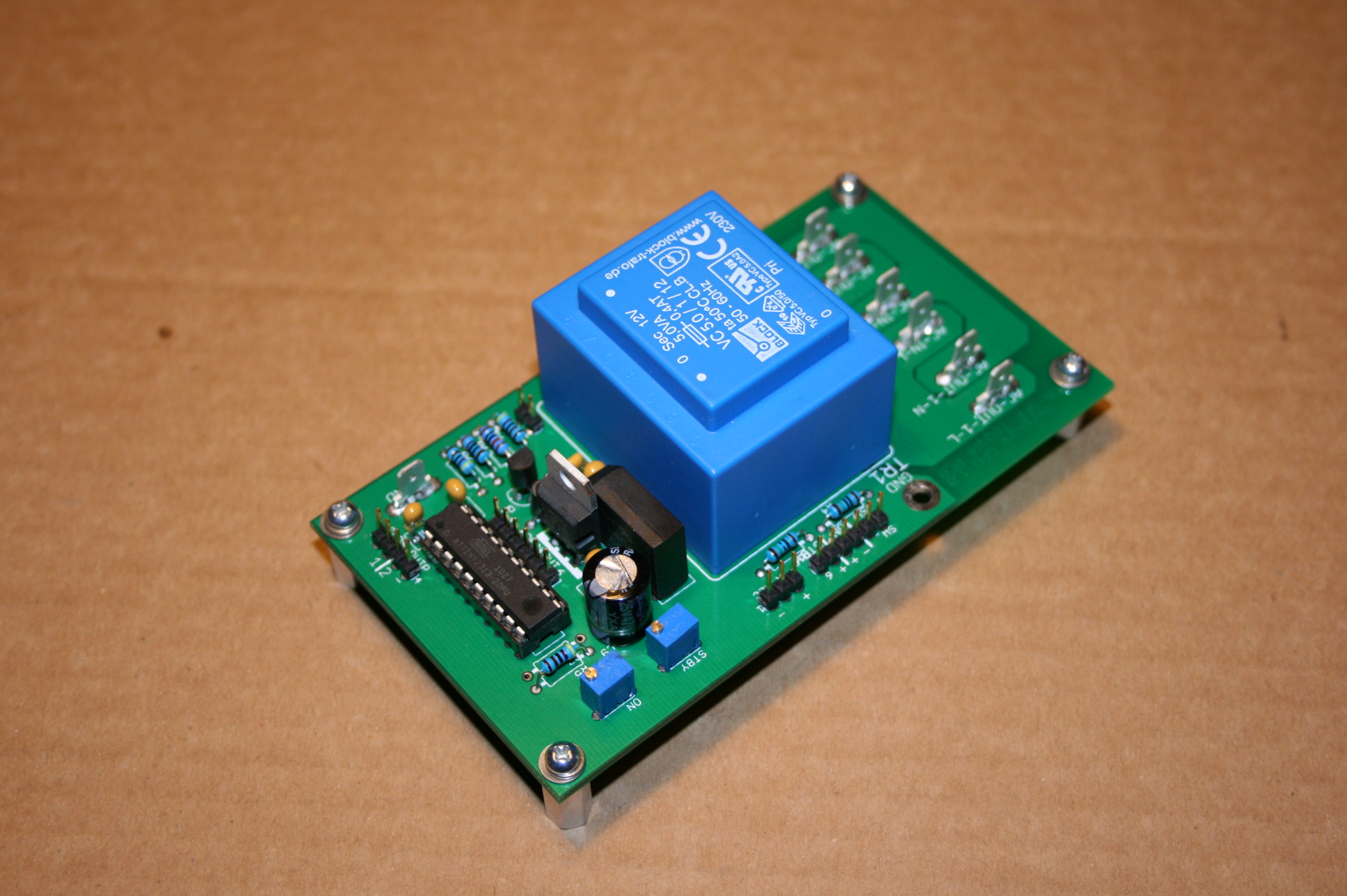

En hier is mijn printje geassembleerd..

Denkt iemand dat die transistor nog koeling nodig zal hebben?

[knuisje]

Ik denk dat je de spanningsregelaar verkeerd om hebt gesoldeerd.

[ds23man]

Ik denk dat je de spanningsregelaar verkeerd om hebt gesoldeerd.

En dat geeft een behoorlijke PLOP

GRG

[jordo81]

Ik ben blij dat ik jullie heb jongens!!
Anders was er al voortijdig geluid uit gekomen

Ik heb het aangepast.

Ook had ik nog geen 500 Ohms weerstandje (die bestaat ook niet in de reeks) maar daar heb ik nu een 470 Ohms weerstandje geplaatst.

Ik ga de kast een beetje opbouwen en kom binnenkort met plaatjes

[jordo81]

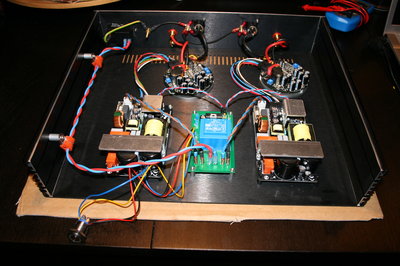

Tussenstand (anders worden jullie opeens te hard verrast)

[jordo81]

Ok dan....

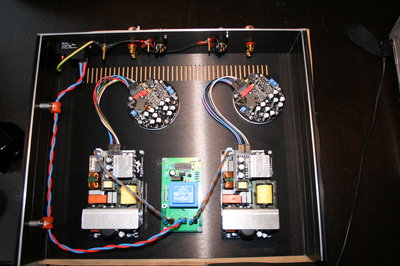

Dit is het wel zo'n beetje, de Hypex NCore...
Alleen de frontpanel en natuurlijk de deksel ontbreekt nog..
Ook komt de shielding nog rond de NCores maar ik wilde het eerst toch zo even gaan proberen.

D.w.z. ik ga eerst alle functies apart testen. Eerst het voedingsprintje, dan sluit ik daar de SMPS-en op aan, dan test ik de aan/uit knop en dan zal ik de Ncores aansluiten en moeten kijken of er geluid uit gaat komen...

Helemaal gerust ben ik niet, maar dat is altijd zo. Dan is de opluchting ook groter als het wel allemaal werkt

Later meer.

Grt,

Jordo

[jordo81]

Ok, ik denk dat er een bug in het printje zit...

Zodra ik de spanning op de SMPS-en zet (Ncores nog niet aangesloten) dan hoor ik de relais optrekken en ook weer afvallen. Om en om.
De LED doet van de aan/uit knop het nog niet maar dat zal met de waarde van het potmetertje te maken kunnen hebben.

Zodra ik de aan/uit knop loskoppel, gebeurd er niets en trekken ze nog steeds op en vallen ze af. Om en om maar wel tegelijk.
Als ik de Pull-up lijnen (de blauw/rode draden aan de voorkant van de printjes) loskoppel, schakeld hij in en blijft in.
Daar moet dus iets niet helemaal lekker zitten..

Ja, het is begonnen

[jordo81]

Ik heb nu de aan/uit knop aangesloten.
Er staat 5V op de pinnetjes en de LED geeft licht maar gaat ook aan en uit om de 3 seconden.

De 5V op de breakout pinnen vlak achter de trafo is wel steady.

De spanning op R7 schommeld tussen 5,01 en 0,49 V met die 3 sec insterval.
