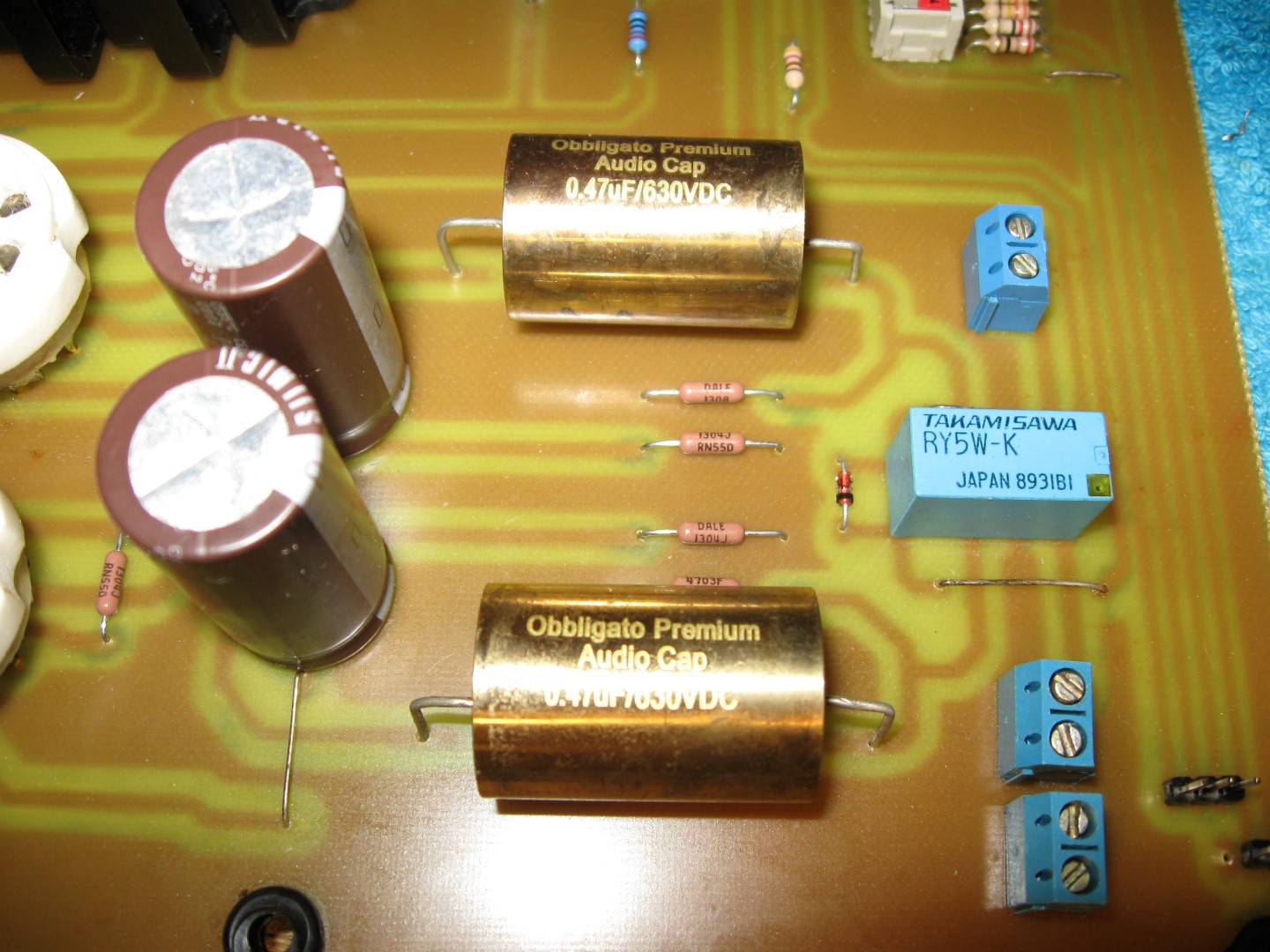

Buizenvoorversterker "De Kannibaal"

[Ah!buis]

Met wat korte draden proberen kan toch ook
Maar weet je wel zeker dat de kontakten niet sputteren/kraken/denderen Daar lijkt 't nml meer op.
Er zijn ,bij mijn weten drie soorten.Heb 't hele draadje doorlopen ,niks over gevonden
Kan met een draaiend vaantje tussen twee lichtpoorten (led-fototransistor).
Een draaiende magneet met twee reed-kontakten.OK als de soft rekening houdt met denderen.
Met sleepkontakten, die kunnen rottig doen, sleet of vuile kontakten of zelfs slecht gemonteerd .
Anne

[Kappa7]

Ik heb hier het zelfde met volgens mij een zelfde encoder.
Ik heb eerder het vermoeden dat het aan de encoder ligt.
Het is niet echt de beste die je kan vinden.
De schakel klikken zijn vaag te voelen en ik vind het eigenlijk maar een Flut ding.
Zelf al eens naar een alternatief gezocht en er zijn er genoeg.
Ik zou dan zoeken naar een encoder met zo min mogelijk stappen. Dan schakelt het wat duidelijker.

[ray5150]

Ik zal straks even naar het merk en type van dat ding kijken, ik verwacht dat het gewoon een ALPS of iets dergelijks is.
Zoveel fabrikanten zijn er nu ook weer niet die die dingen maken...

[rjmulder]

Ik ben zelf wel eens bezig geweest met een arduino en een encoder en had ook elke keer problemen en dit kwam door contact dender.
Dit kun je software matig opvangen maar ook hardware matig en dat laatste voegde ik toe en probleem voorbij
Zal vanavond even het schema erbij zoeken en hier plaatsen maar ga nu eerst weer de tuin in grint scheppen.

[Kappa7]

Ik weet nog dat ik het ding net binnen gekregen had dat er nog maar gekeken had en het was zeker geen alps.
Van af het begin was het schakelen prut m dat ding, ik moet echt nog eens een andere zoeken.

[rjmulder]

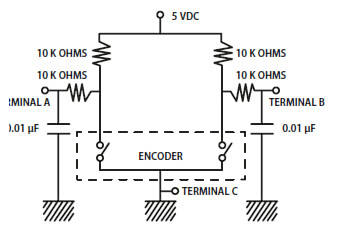

Gevonden dit schema gebruik ik tegenwoordig, hoef ik het niet in de software op te vangen

[ray5150]

Ik heb de encoder uitgebouwd, en inderdaad moet ik George gelijk geven.
Het is een merkloze, sterker nog, er staat helemaal niets van een type nummer op vermeld.
Maar op zich vind ik hem wel prettig draaien, hij "oogt" ook niet echt goedkoop, vind ik.
Ik zal wel een ALPS bestellen bij Ome Dick, nadeel is weer wel dat deze zonder montage schroefdraad zijn op de as...

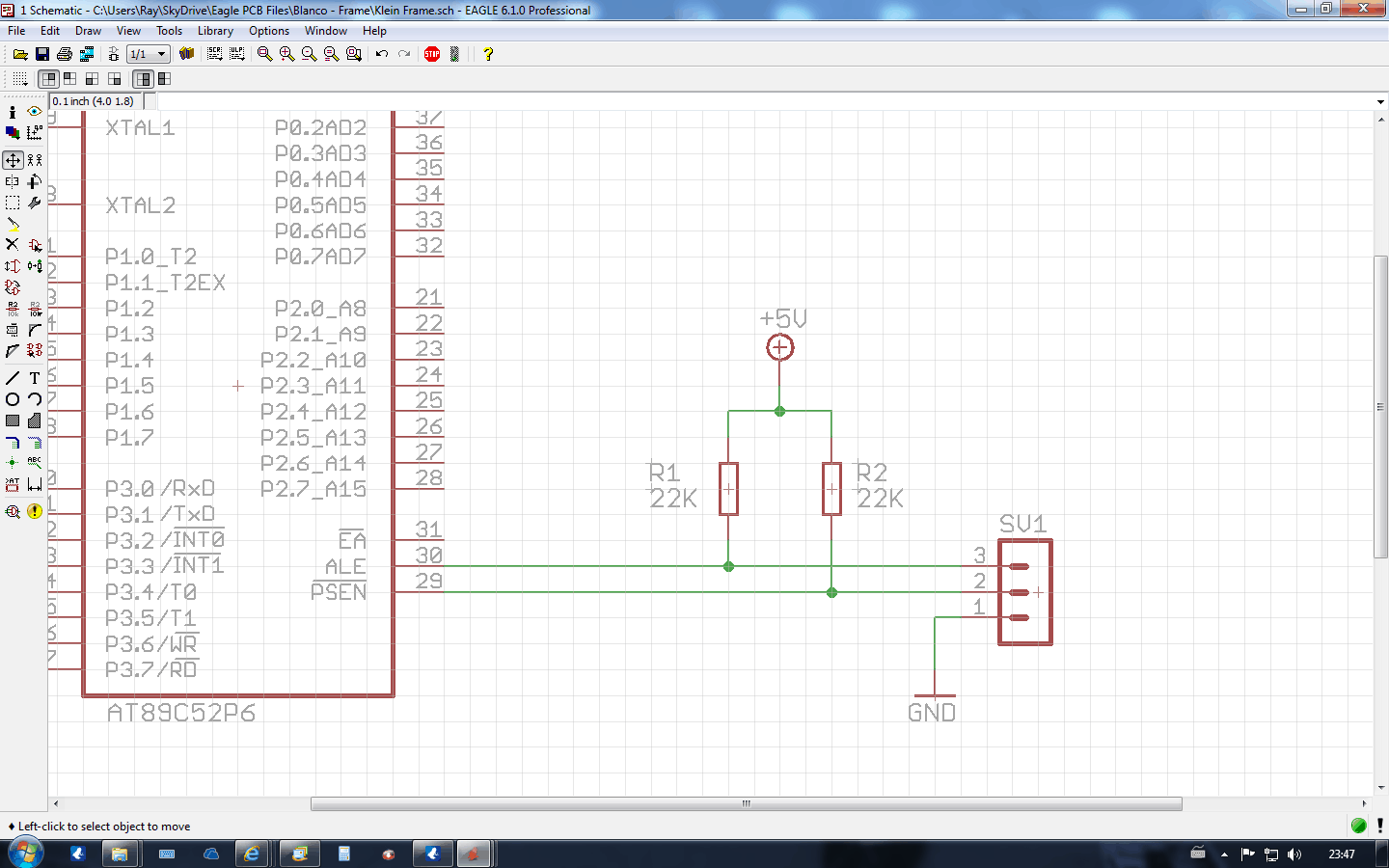

Robert Jan, dank voor je schema. ik heb hieronder even de situatie geschetst zoals het bij mij zit.
Let vooral niet op de microcontroller, die zit er alleen maar bij om het plaatje te verduidelijken !

Maar zal ik dan de 100nF C'tjes op de PCB monteren, of bij de encoder zelf ?
of kan ik in mijn geval beter iets anders doen ?

[rjmulder]

De plek van het plaatsen weet ik niet als dat wat uitmaakt eigenlijk, ik heb de onderdelen bij de encoder geplaatst dan zitten de c'tjes dicht bij de contacten alleen dan heb je wel een extra draadje nodig.

Het schema wat je getekend hebt missen nog 2 weerstanden.

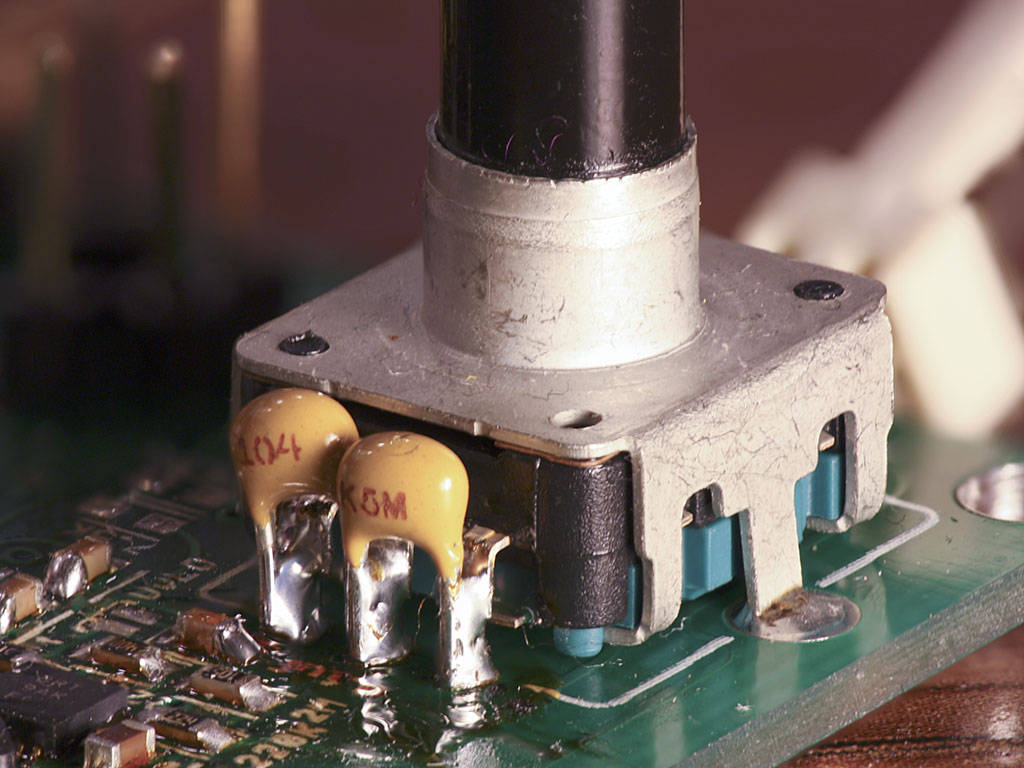

Wat je eerst ook nog kunt proberen is zoals de onderstaande afbeelding, dat lijkt mij het makkelijkst.

[ray5150]

Dat lijkt me ook het gemakkelijktst, ja.
Als ik de twee weerstanden van 22K ga vervangen door 4 stuks van 10K, moet ik gaan solderen aan het RC bordje, zit daar erg krap op elkaar, liever niet.
Even kijken wat Anne ervan zegt, ben wel benieuwd naar zijn mening in deze.

[rjmulder]

Ben ik ook wel benieuwd naar, we wachten af

[Ah!buis]

Mooi toch zo wat Ctjes erbij .Wel 10n , geen 100n !
Zonder de serie-weerstanden helpt 't minder, vertraagt maar alleen de 0 naar + overgang.
Als het er mee gaat ,liever lui dan moe , of voor Ray ; er staat nog genoeg te wachten
Anne

[ray5150]

Je hebt gelijk, 10 nano moet het zijn.

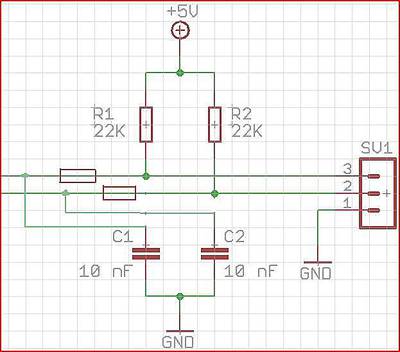

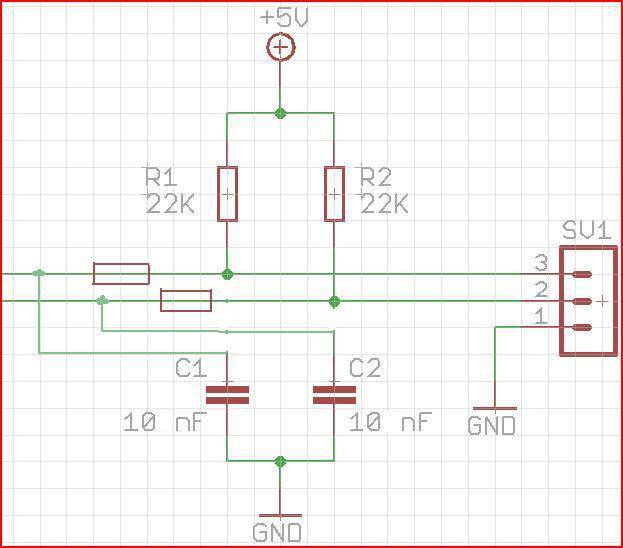

Ik zal straks de boel ombouwen naar 4 weerstanden van 10K.

[Ah!buis]

Om vergissingen te voorkomen ,Ctjes aan die kan
Anne

[ray5150]

Ja, baas...

[rjmulder]

Zoveel ruimte heb je toch ook niet nodig gewoon SMD gebruiken

Veel ruimte heb je volgens mij ook niet nodig, een extra draad naar de encoder voor de 5 volt en dan de onderdelen bij de encoder plaatsen.
Dan hoeft er op de controller print niet veel te gebeuren en is volgens mij het makkelijkst.

Succes.

[Ah!buis]

Ja, baas...

Doe ik zo m'n best ,krijg je dat weer
Dat extra draadje van de molenaar heeft ook wel wat
Anne

[ray5150]

Zoveel ruimte heb je toch ook niet nodig gewoon SMD gebruiken

Ga jij eens heel gauw je mond spoelen met water en zeep !

Ja, baas...

Doe ik zo m'n best ,krijg je dat weer

Je op-en-aanmerkingen worden zeer gewaardeerd.

[Ah!buis]

Tja, als je zo overdrijft geloof ik 't ook niet meer
Anne

[rjmulder]

Zoveel ruimte heb je toch ook niet nodig gewoon SMD gebruiken

Ga jij eens heel gauw je mond spoelen met water en zeep !

ik had zoiets al verwacht daarom kon ik het ook niet laten het erbij te zetten

[Pjotr]

Zoveel ruimte heb je toch ook niet nodig gewoon SMD gebruiken

Ga jij eens heel gauw je mond spoelen met water en zeep !

Ik hoorde zojuist op de radio dat je fobieën snel moet behandelen anders kunnen ze ernstige vormen aannemen die niet meer behandelbaar zijn

[Ah!buis]

Zoveel ruimte heb je toch ook niet nodig gewoon SMD gebruiken

Ga jij eens heel gauw je mond spoelen met water en zeep !

Ik hoorde zojuist op de radio dat je fobieën snel moet behandelen anders kunnen ze ernstige vormen aannemen die niet meer behandelbaar zijn

Oei, voor je 't weet gaat ie ook z'n toetsenbord met water en zeep te lijf
Anne

[rjmulder]

[ray5150]

Jullie vergissen je, ik heb helemaal geen zeep-fobie...

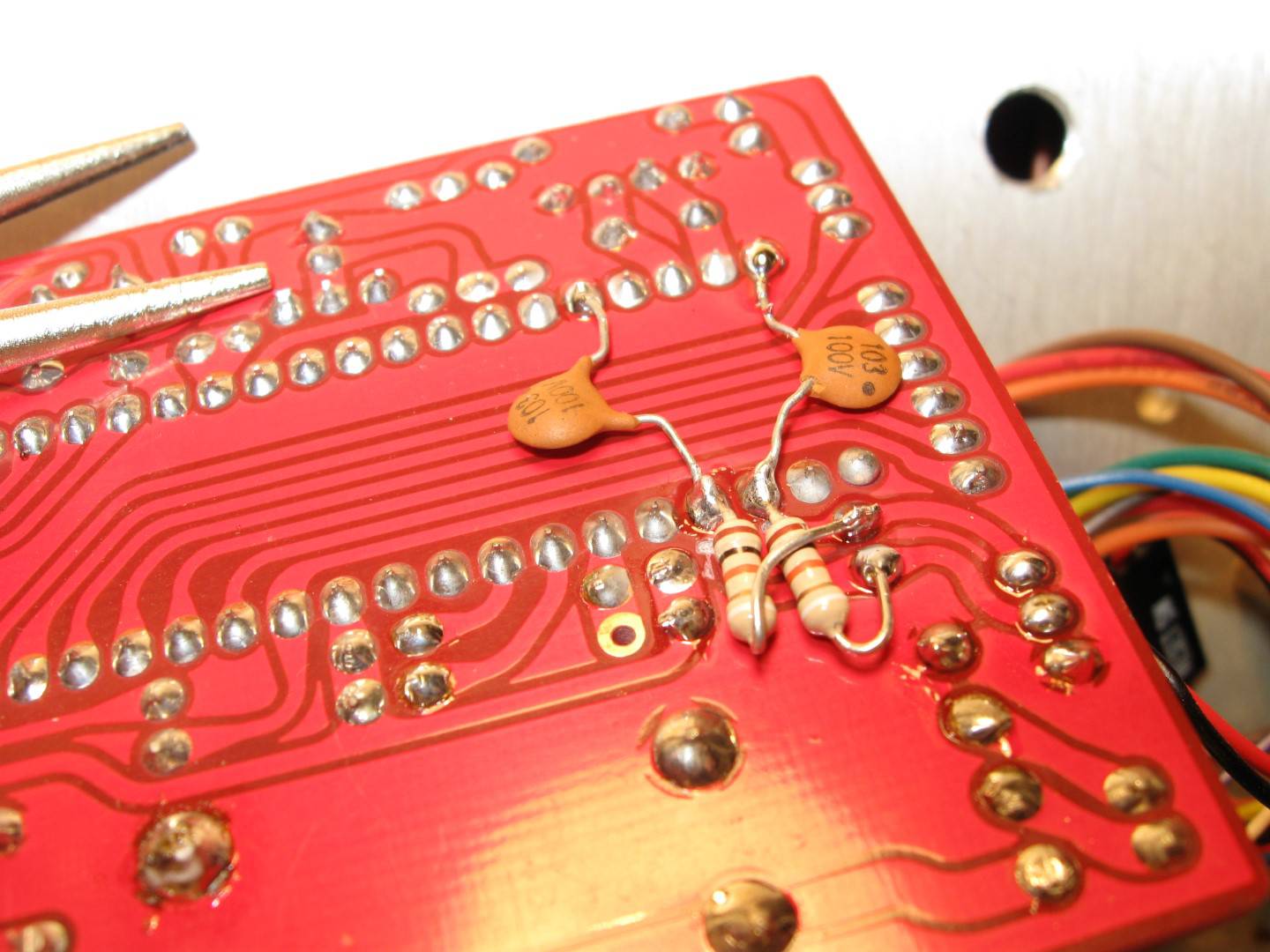

Inmiddels het bordje omgebouwd, maar kan nog niet testen, want alles ligt nog uit elkaar.

[ray5150]

[Ah!buis]

Valt reuze mee ,dacht dat het µC printje SMD was

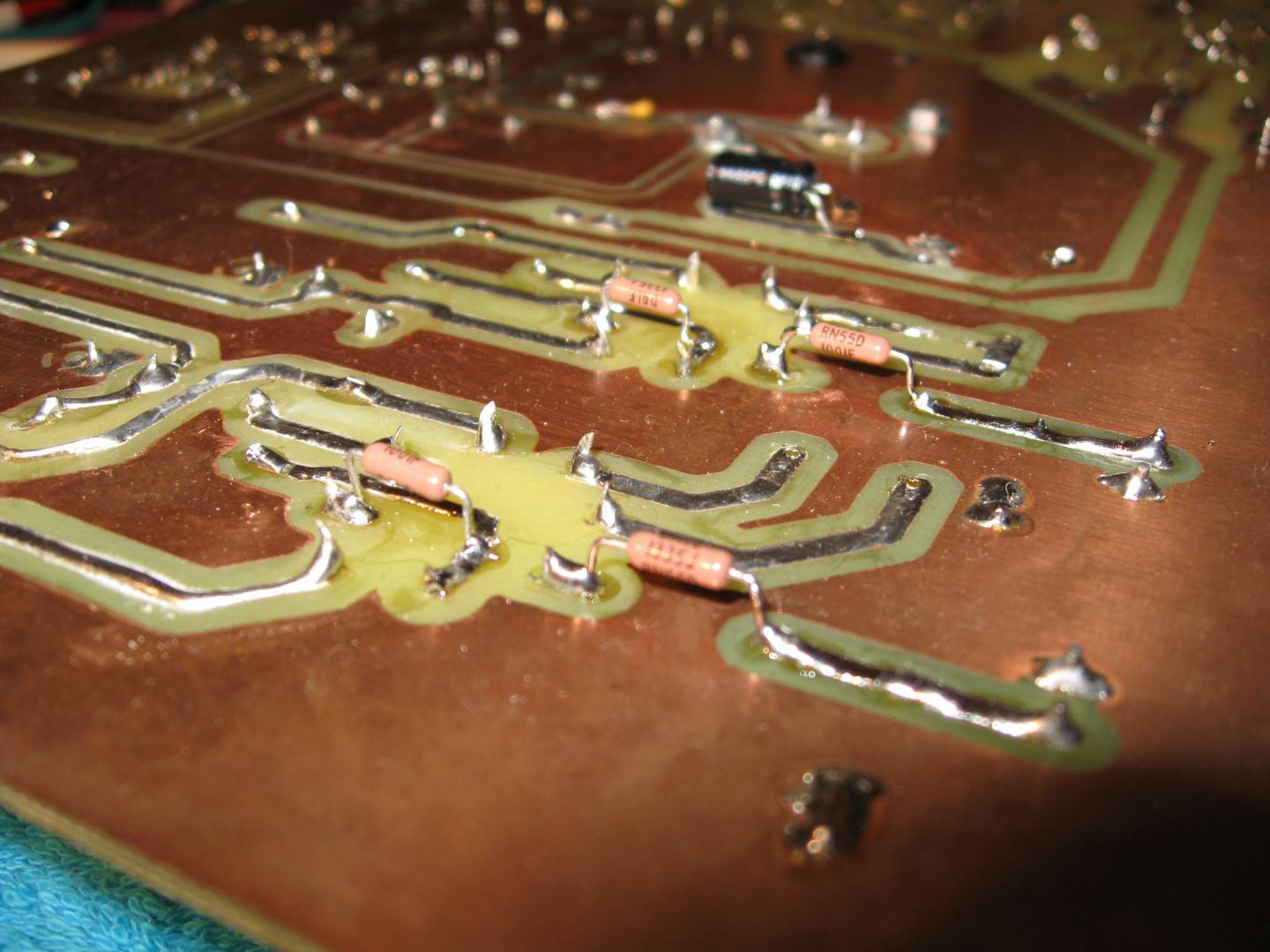

Je soldeerbout en jezelf wel geaard voor deze bezigheid .Ja, want je moest eerst de koperbanen onderbreken voordat de 10k erin konden zo te zien.Dan moet je aan de zwevende aansluitingen solderen en die zijn nogal kwetsbaar.
