3-weg met AMT / AT18H52 / AT10C77

[wouter]

knuppel in het hoenderhok: infrezen is slechter voor wat betreft de stijfheid van de baffle...niet verwaarloosbaar. en verder is ruim vilt gebruiken beter op baffles, maar dat zie je maar zelden. Moosgummie en baffletex zie je soms nog wel.

http://www.canuckaudiomart.com/details/ ... es/874249/

http://www.lautsprechershop.de/index_hi ... tm?xxx?xxx

diffraction.pdf

(298.96 KiB) 597 keer gedownload

[pappaleo]

knuppel in het hoenderhok: infrezen is slechter voor wat betreft de stijfheid van de baffle...niet verwaarloosbaar.

Beetje een non-argument, denk ik. De betreffende baffle is zo dik dat ie nu aan de achterzijde ingefreesd is om te voorzien in meer ademruimte, dat verzwakt de boel toch ook dan?

en verder is ruim vilt gebruiken beter op baffles, maar dat zie je maar zelden.

Gek hè ? Ik denk dat dat hiermee te maken heeft:

[wouter]

Die baffle dunner maken heeft inderdaad linksom of rechtsom hetzelfde effect op de stevigheid.

@ ds23man, speakers als de Dynaudio M3 hadden de woofers en mids ook niet ingefreesd... Dynaudio doet dat met midwoofers trouwens sowieso zelden. Het meest steekhoudende lijkt dus de looks.

Bron van diffractie artikel gevonden, staat meer moois gedocumenteerd: http://www.speakerdesign.net/

[MarcoSQ]

Het meest steekhoudende lijkt dus de looks.

Dat, plus dat die úítstekende korf een fijn bots-object voor je tweeter kan zijn in een normale box, zeker met korte afstanden. (Maar : ik denk niet dat dit bij Walt van toepassing is...). Voor de mid(woef) zélf is het meestal niet zo'n punt.


Zitten we al op pagina 6 over dit onderwerp ?

[wouter]

Dat, plus dat die úítstekende korf een fijn bots-object voor je tweeter kan zijn in een normale box, zeker met korte afstanden. (Maar : ik denk niet dat dit bij Walt van toepassing is...). Voor de mid(woef) zélf is het meestal niet zo'n punt

In mijn speurtochtje zag ik dat vooral de tweeter ingefreesd moet worden, zeker als hij rond is. De opstaande rand van de midwoofer is maar op 1 plek en eigenlijk ook nog heel verschillend vanuit hoeken. Het effect valt in het niet vergeleken bij een tweeter die als plateau van een cylinder op de baffle ligt. Alle diffractiepunten zijn gelijk, bijvoorbeeld allemaal 52mm vanaf het centrum (bij een 104mm tweeter faceplate).

[Walt]

Bedankt voor de links, de effecten van niet infrezen van een middentoner zijn dus inderdaad min of meer verwaarloosbaar. Ik hoop dat de mensen die zo 'stellig' waren dit nu ook goed onthouden zodat er over een tijdje niet weer foutieve informatie wordt verkondigd. Ik stel voor om dit nu verder te laten rusten.

Inmiddels ben ik de 2e laagbaffle aan het verlijmen, twee stuks 18mm MDF platen op elkaar. Hiervoor gebruik ik al mijn 14 lijmklemmen. De tijdelijke 200mm gaten zijn vast afgetekend, deze worden straks als eerste weggezaagd dus hier is het minder belangrijk goed aan te klemmen. De lijmtangen drukken nu dus met name op dat deel van de baffle dat straks ook nog blijft bestaan.

Groetjes Walter

[dre]

We blijven het lelijk vinden!

[ds23man]

Jeg!

[Walt]

Kan je dat eten?

[wouter]

slechte verliezers he

[dre]

Het is echt zo Wouter!

[ds23man]

Wallo gaat dit jaar inderdaad voor de poedelprijs....

[MarcoSQ]

In mijn speurtochtje zag ik dat vooral de tweeter ingefreesd moet worden, zeker als hij rond is. De opstaande rand van de midwoofer is maar op 1 plek en eigenlijk ook nog heel verschillend vanuit hoeken. Het effect valt in het niet vergeleken bij een tweeter die als plateau van een cylinder op de baffle ligt. Alle diffractiepunten zijn gelijk, bijvoorbeeld allemaal 52mm vanaf het centrum (bij een 104mm tweeter faceplate).

Helemaal eens. Ik schreef 'bij zeer korte afstanden', en daarmee bedoelde ik tussen mid en tweet. Zoals bij mij : tussen tweet-dome en midkorf, zit +/- 2cm.
Reken maar dat je het duidelijk terugziet in je tweet-meting, als je je mid dan niet infreest . Heck, zelfs als je hem wél infreest kun je m nog herkennen...Heel misschien heb ik nog wel ploatjes voor in je PM box.

Allemaal niet echt van toepassing op Walt, sorry kerel . Veel plezier van en met je mooie project !

[hannesie]

slechte verliezers he

Het meeste commentaar is toch wel het uiteindelijke afwerkingsniveau.

En dat is jammer dat dan de hulp of samenwerking dan niet wordt benut.

[Walt]

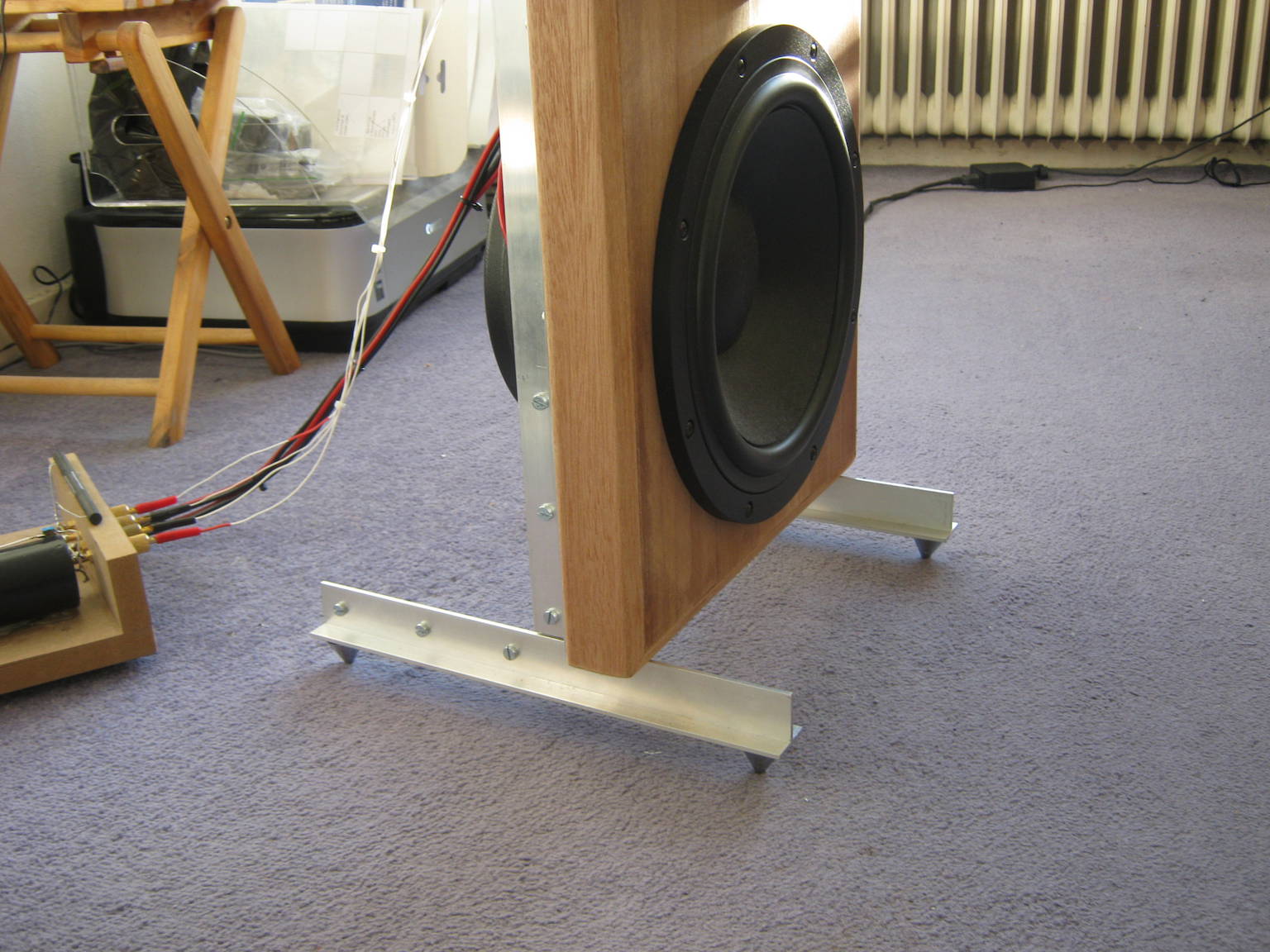

Inmiddels zitten er kleine conische spikes onder de baffle:

Groetjes Walter

[Leeuwarden]

Heel mooi...

[rikpost]

Heel mooi...

Ja met als verbeter puntje ,de sleuven van de schroefjes op 1 lijn brengen
Ik help je wel naar de tweehonderd

[richard]

Heel mooi...

Ja met als verbeter puntje ,de sleuven van de schroefjes op 1 lijn brengen

En verticaal natuurlijk; dan blijft er geen stof in hangen.
Schijnt vroeger bij de marine inderdaad een punt van aandacht te zijn geweest.

[ds23man]

[Walt]

De tweede midbaffle en laagbaffle zijn ook gereed. De aluminium profielen hebben wat levertijd dus zal even duren voor ik weer verder kan.

Groetjes Walter

[ds23man]

Levertijd? Is het speciaal audiofiel vliegtuigaluminium?

[rikpost]

De tweede midbaffle en laagbaffle zijn ook gereed. De aluminium profielen hebben wat levertijd dus zal even duren voor ik weer verder kan.

Groetjes Walter

er zijn toch wel meer Gamma's in de buurt
of heb je overal het schap al leeg verzaagd

[ray5150]

Ik begrijp dan ook niet waarom je niet gelijk alu voor 2 frames meegenomen hebt...

[Walt]

De Gamma heeft geen profielen in deze grotere maat. Ik haal ze bij een ijzerhandel maar die hadden er slechts 3 op voorraad en die zijn nu dus al op.

Groetjes Walter

[Barry2001]

Voila https://www.aluminiumopmaat.nl/aluminiu ... ielen.html wordt het ook nog netjes aan de deur bezorgd.
