Gesloten 2-weg AT / AMT Fronts met BMS (Sub)woofers

[Shadow]

Verwacht dat het komt door niet in een vloeiende beweging door het hout te gaan, of misschien net op een plek verkeerd druk uitgeoefend tegen de zaag.

Maar als hobbyist was ik al lang blij dat ik alle 4 de hoeken er zonder problemen (of uitschieters) uit heb gekregen . Klinkt misschien raar, maar vond het best wel spannend .

Met schuren is het overigens al best een stuk minder geworden. Verder wordt de speaker met een bruine (eiken of noten) beits afgewerkt, dus waarschijnlijk blijft er niet al te veel meer van te zien.

Ik kan anders wel eens testen met beits op een stukje "verbrand" hout, of dit kleurverschillen oplevert.

Joh overkomt mij ook vaak zat hoor...

[kuiperik]

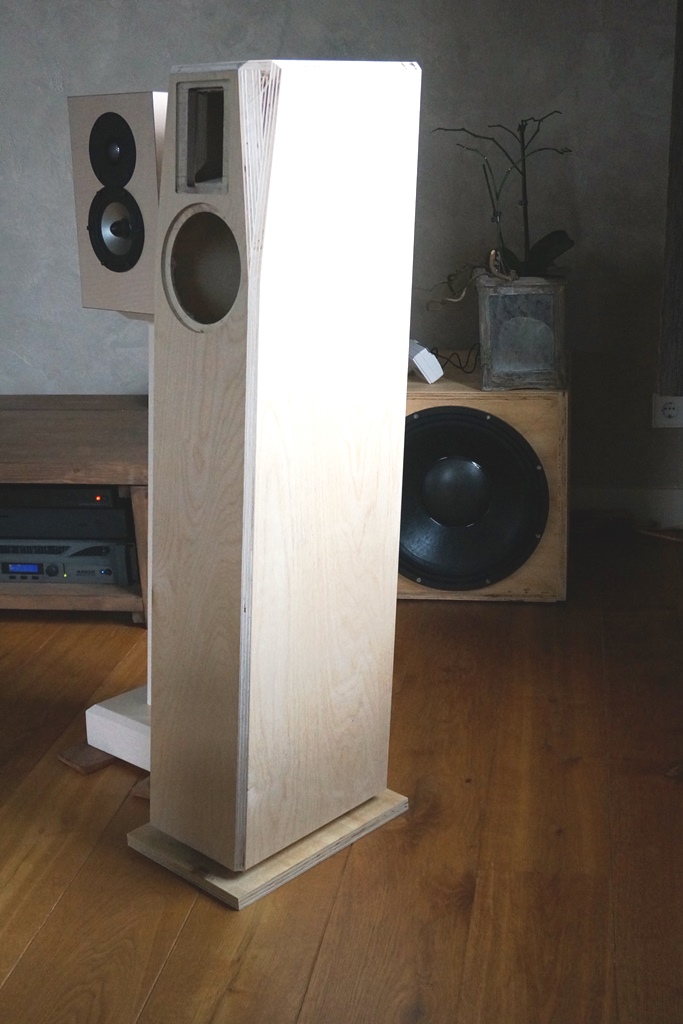

Nog even een tijdelijk voetje onder de speaker gemaakt, dit om beschadigingen aan de randen te voorkomen tijdens het neerzetten.

Speaker in de kamer geplaatst naast de huidige Hatt monitor.

Moet zeggen dat ik heel tevreden ben met het formaat en ontwerp.

Volgende fases:
- aflakken.
- zagen filterplankjes en "achterplaat".
- Plaatsen drivers.
- Inspelen drivers en meten onder verschillende hoeken.

[dre]

Dat ziet er prima uit Erik!

[AatV]

Mooie verhoudingen en (visueel) fraaie plaatsing van de drivers!

groet,
Aat

[Shadow]

Mooie verhoudingen en (visueel) fraaie plaatsing van de drivers!

groet,
Aat

Absoluut

[Kappa7]

Ziet er zeker goed uit zo.

[kuiperik]

Afgelopen dagen nog wat gewerkt aan de afwerking van de subs. De bedoeling was/is om deze dezelfde uitstraling te geven als het zelfbouw audiorack wat in 2013 is gebouwd.

DIY Meubel 2013

Als eerste de onder- en achterkant voorzien van een extra laag mdf.
Om het geheel niet veel dieper te laten worden qua afmetingen zijn de aansluitingen uit de mdf plaat gehaald, dat deze er niet al te ver achteruit steken.
Op de onderkant speciaal "schoeisel" voorzien gemaakt van vloerbedekking

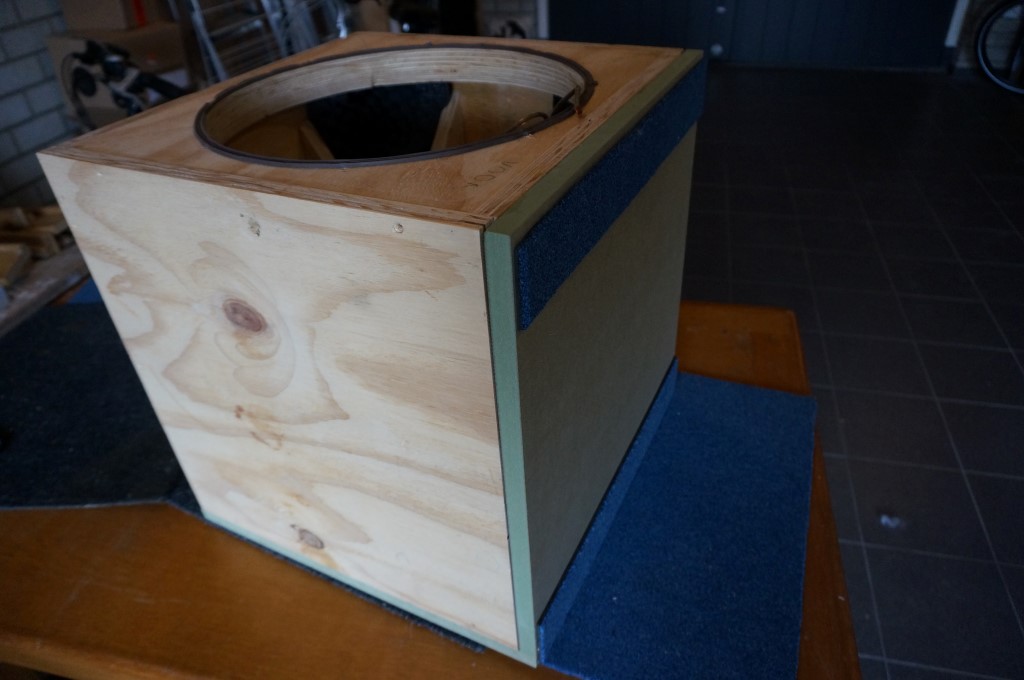

Sub onderkant

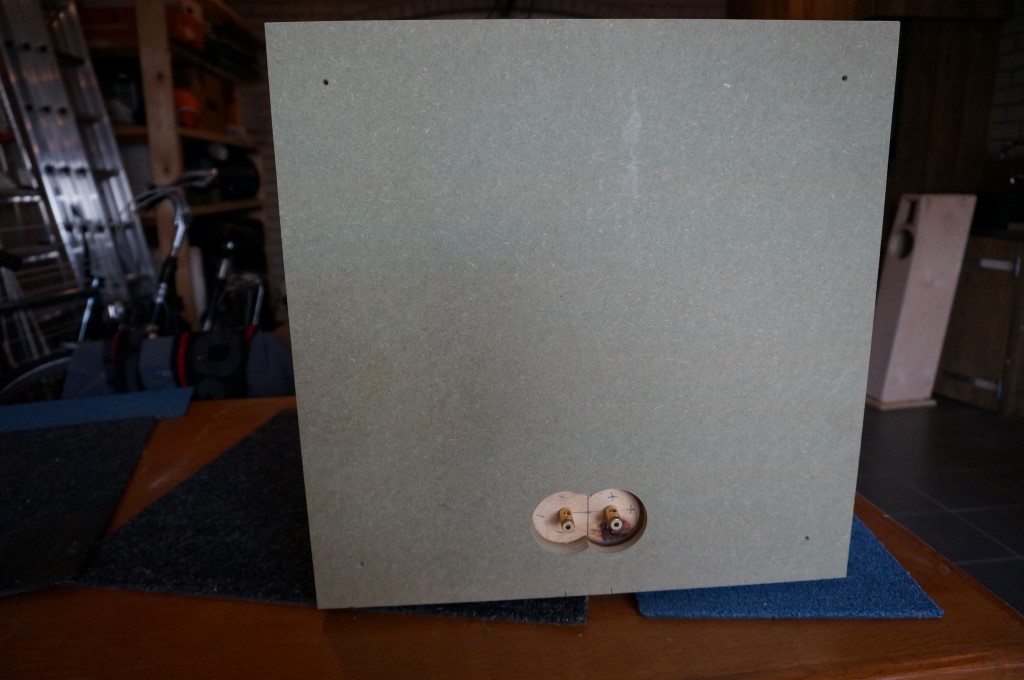

Sub achterkant

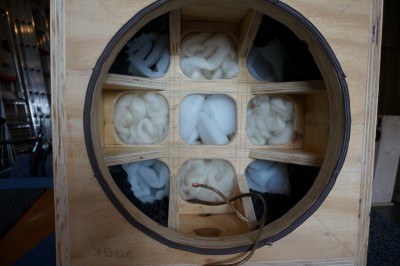

Aangezien er nog geen demping in de subs was voorzien, deze voor ongeveer de helft gevuld. Dit om met name het diepe laag (<50hz) wat meer rendement te geven, vanwege het toename intern volume. Uit het luidsprekerkasten ontwerpen boek van Vance Dickanson blijkt dat voor deze toepassing het voldoende is om de kast 50% te vullen.

Sub demping

Tevens de planken voor het meubeleffect op maat gezagen. Helaas is de beits nog niet binnen, dus deze kunnen later pas gemonteerd worden. Hieronder alvast een indruk van het resultaat.

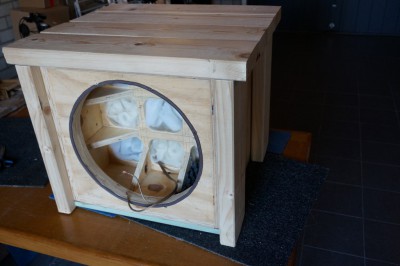

Sub met panelen voorkant

Sub met panelen achterkant

Moet nog wel even gaan kijken hoe deze te gaan verlijmen. Sommige delen van het hout zijn wel wat kromgetrokken, dus zal een wat vullende lijm wel eens handig kunnen zijn.

[kuiperik]

Voor de fronts nog wat lege stukje gevuld in de kopse kanten. Hiervoor wat dunne strookjes hout gebruikt en deze met houtlijm verlijmd. Als het hard is, deze met een scherpe beitel verwijderen en vlak schuren.

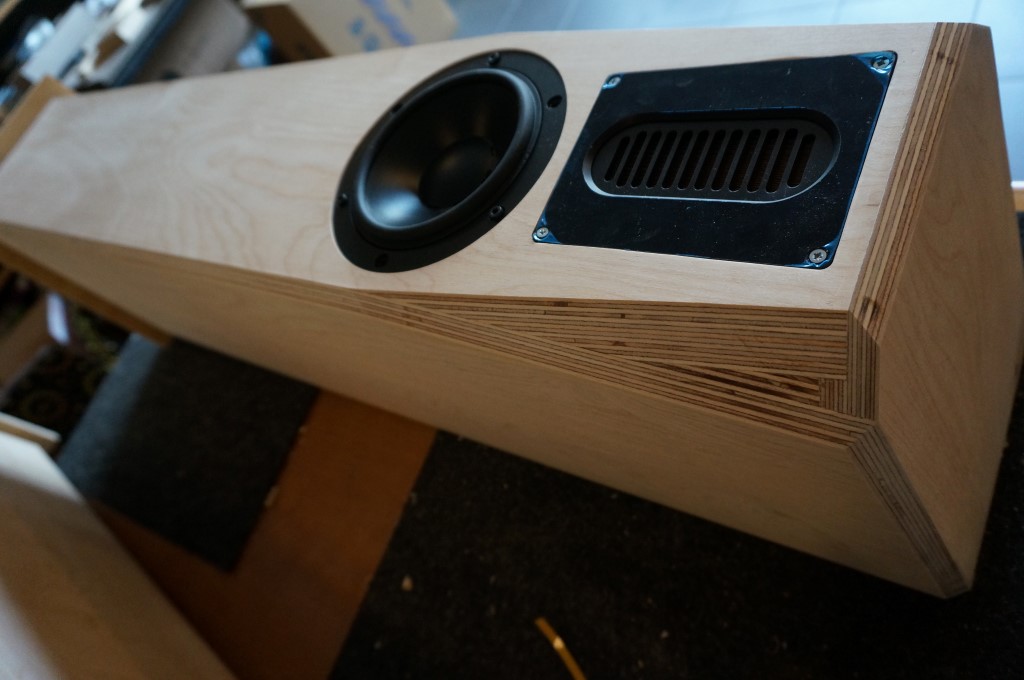

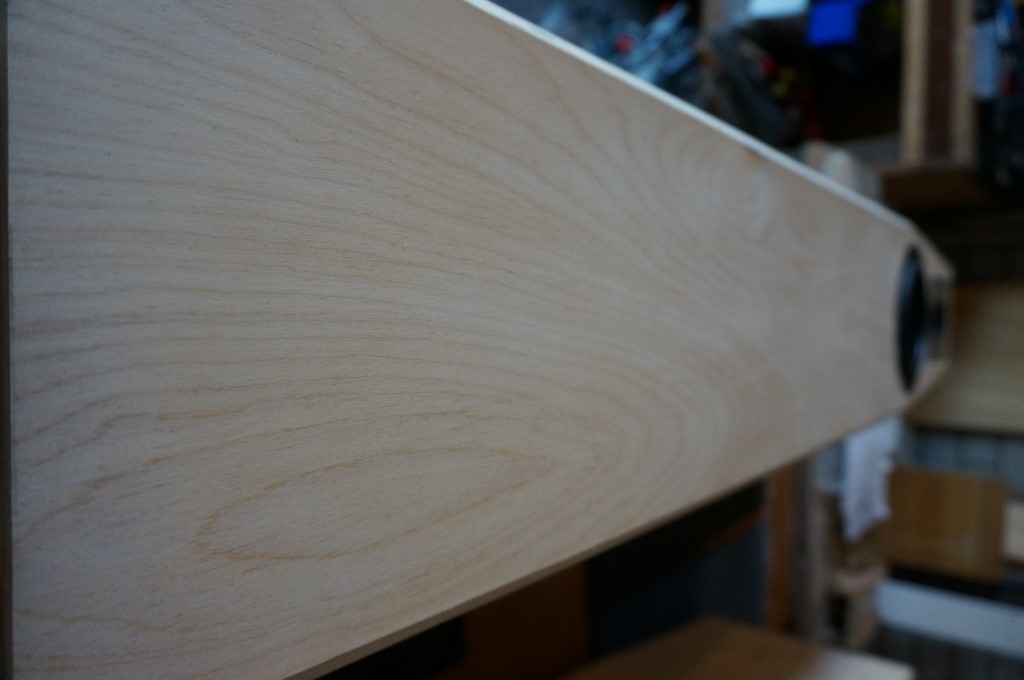

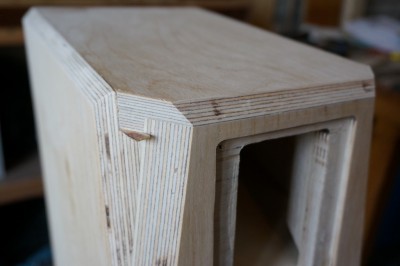

schuine baffle

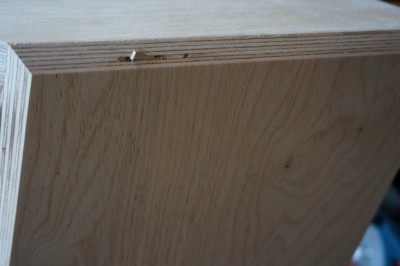

bovenkant

[piet1955]

[kuiperik]

Ten eerste voor iedereen de beste wensen, dat het een gezond en klusrijk 2017 mag worden.

Vanochtend bekabeling voorzien en de drivers in een van de kasten gemonteerd om alvast wat metingen te verrichten.

Na montage de speaker in de woonkamer geplaatst op het "draaiplateau" om onder diverse hoeken te kunnen meten.

[dre]

Nou?
Waar zijn ze dan?

[kuiperik]

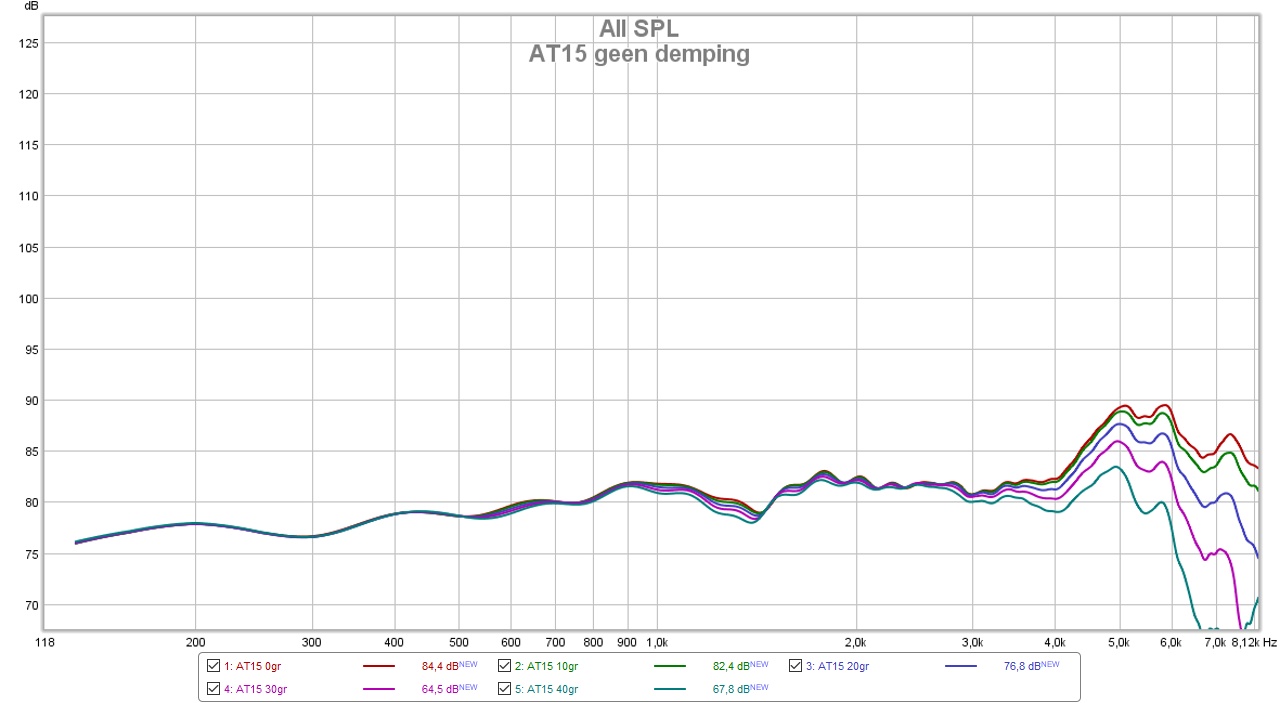

Als eerste de midwoofer getest zonder demping in de behuizing.

De microfoon is geplaatst op 50cm afstand en staat wat betreft hoogte tussen tweeter en midwoofer. Hiermee onderstaand resultaat gemeten:

[kuiperik]

Nou?
Waar zijn ze dan?

wat ben jij er snel bij, zo snel kan ik niet meten typen

[ds23man]

Watervalletje?

[kuiperik]

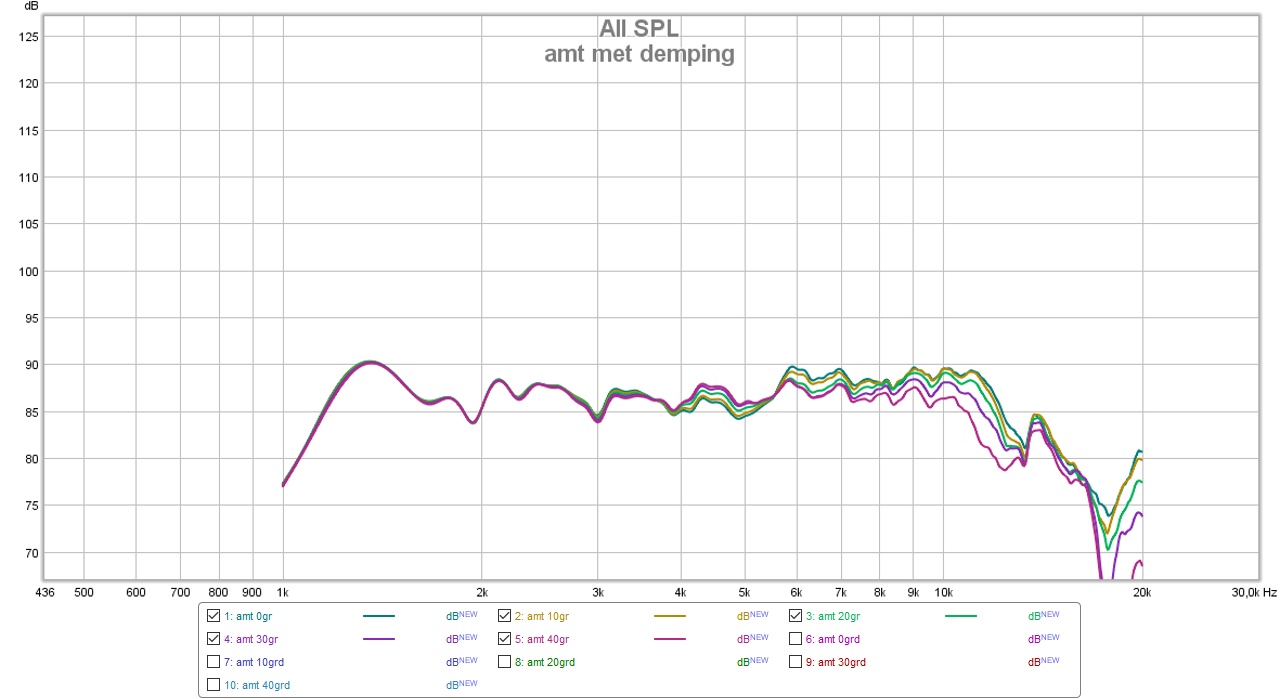

Zojuist nog de metingen gedaan van de tweeter. Behuizing achter de tweeter half gevult met twaron.

Eerste meting is gedaan op dezelfde hoogte als die van de mid, dus tussen mid en tweeter in. Dit geeft volgende resultaat:

Hierbij zie je dat het hoog boven 10k erg afvalt.

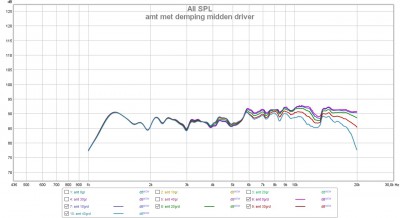

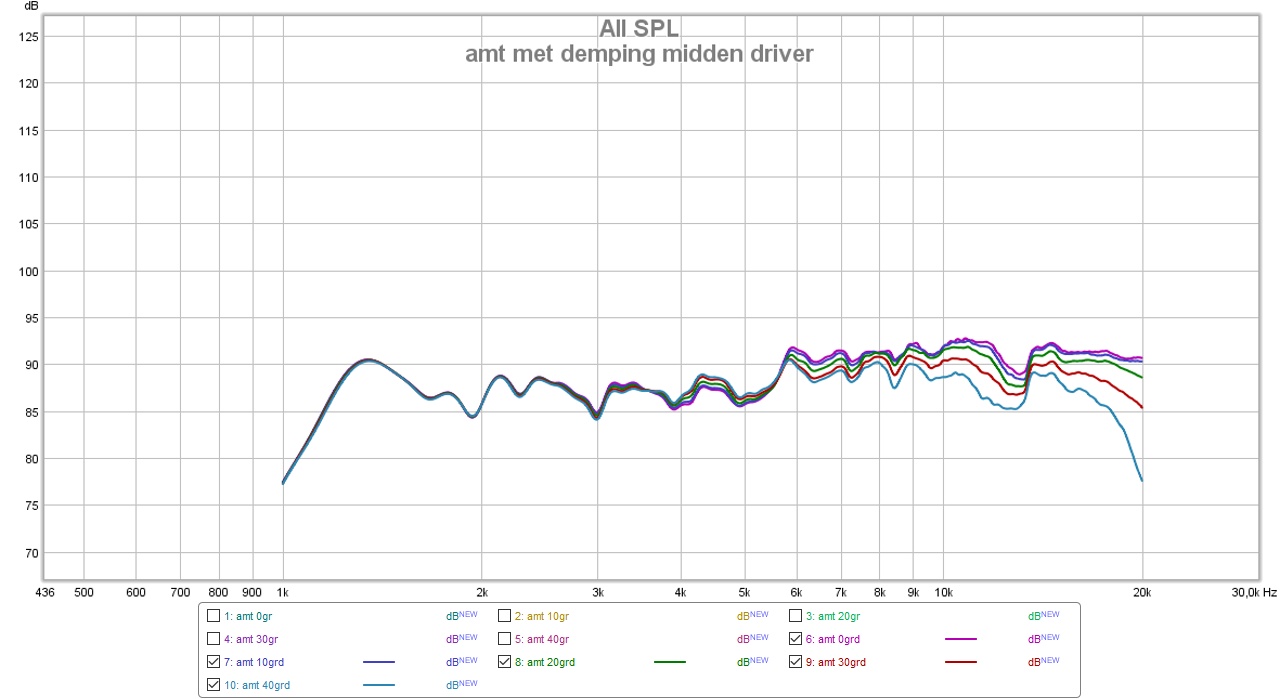

Daarna nog een meting gedaan op hoogte van midden van de driver en dat geeft volgende resultaat:

[kuiperik]

Watervalletje?

Moet ik nog even checken hoe deze er netjes uit te krijgen binnen REW.

[bas focal m180]

Phoe wat bundelt de tweeter verticaal.

[kuiperik]

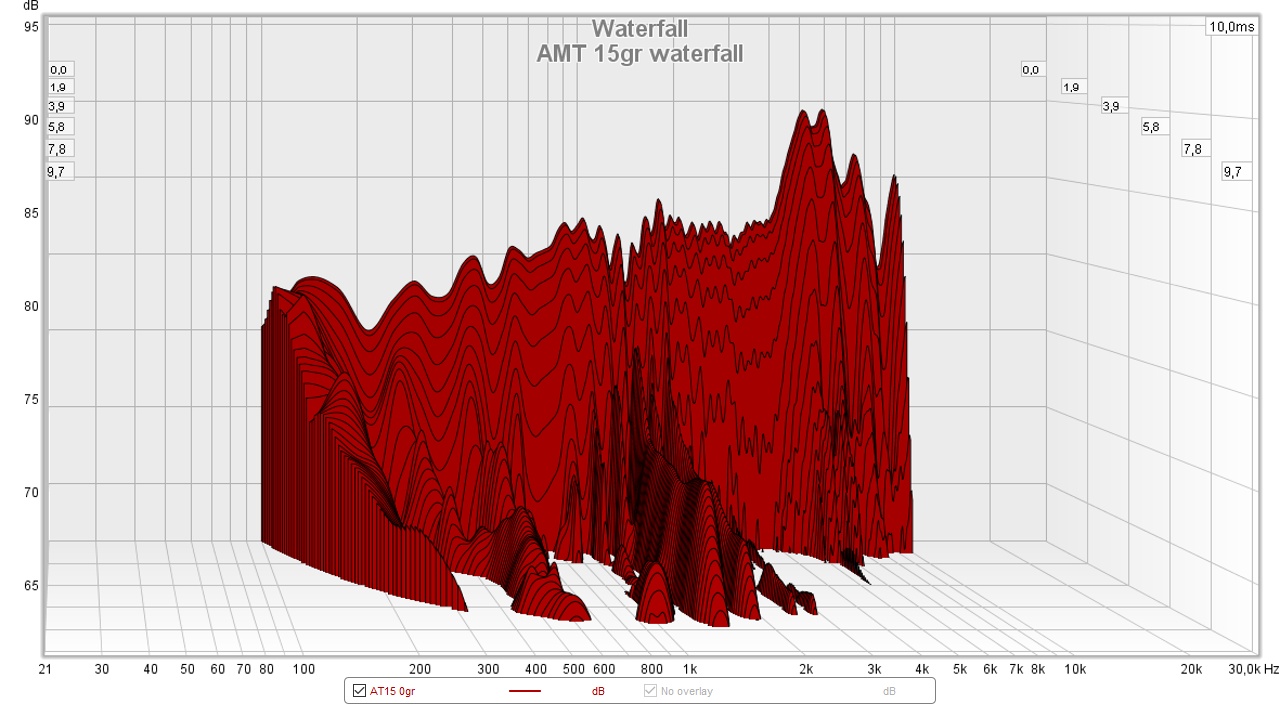

Volgens mij is het gelukt om een waterfall binnen REW te genereren:

[kuiperik]

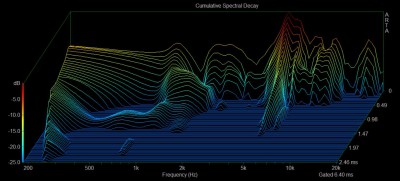

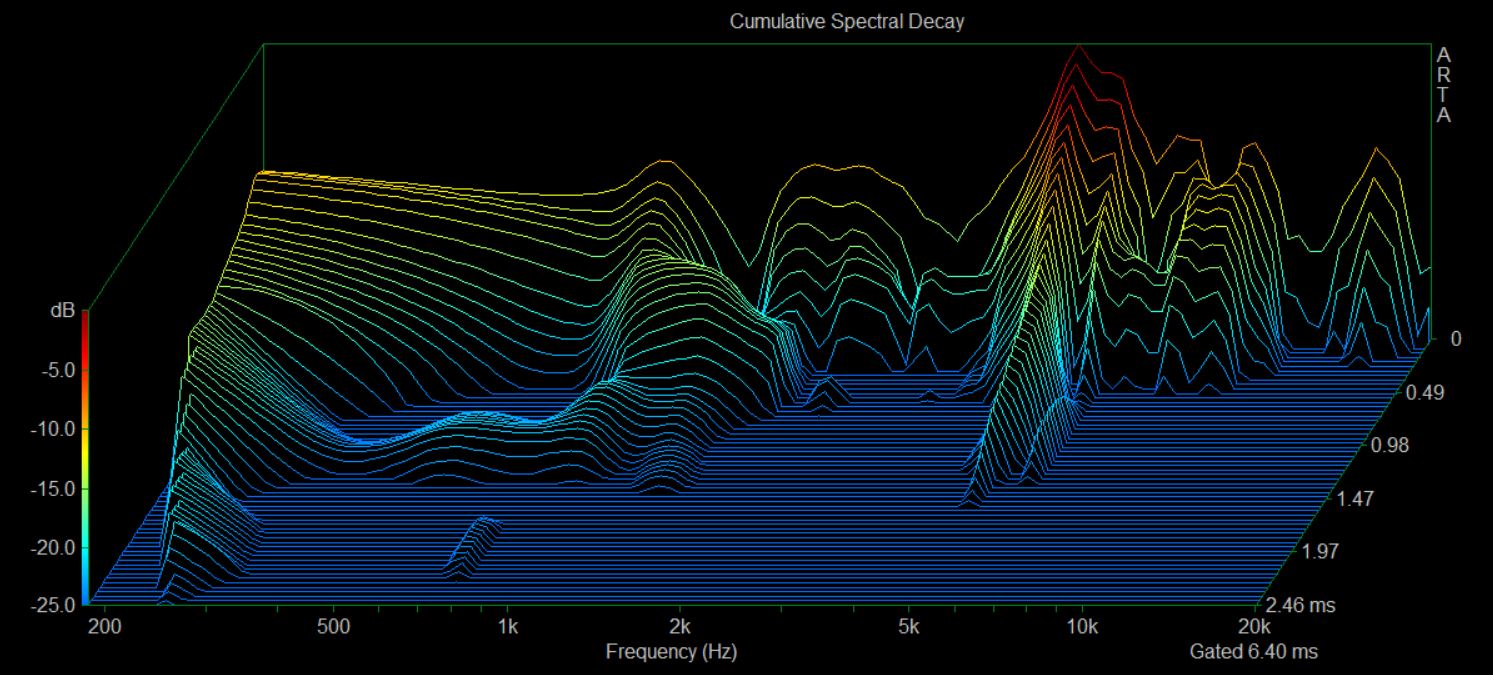

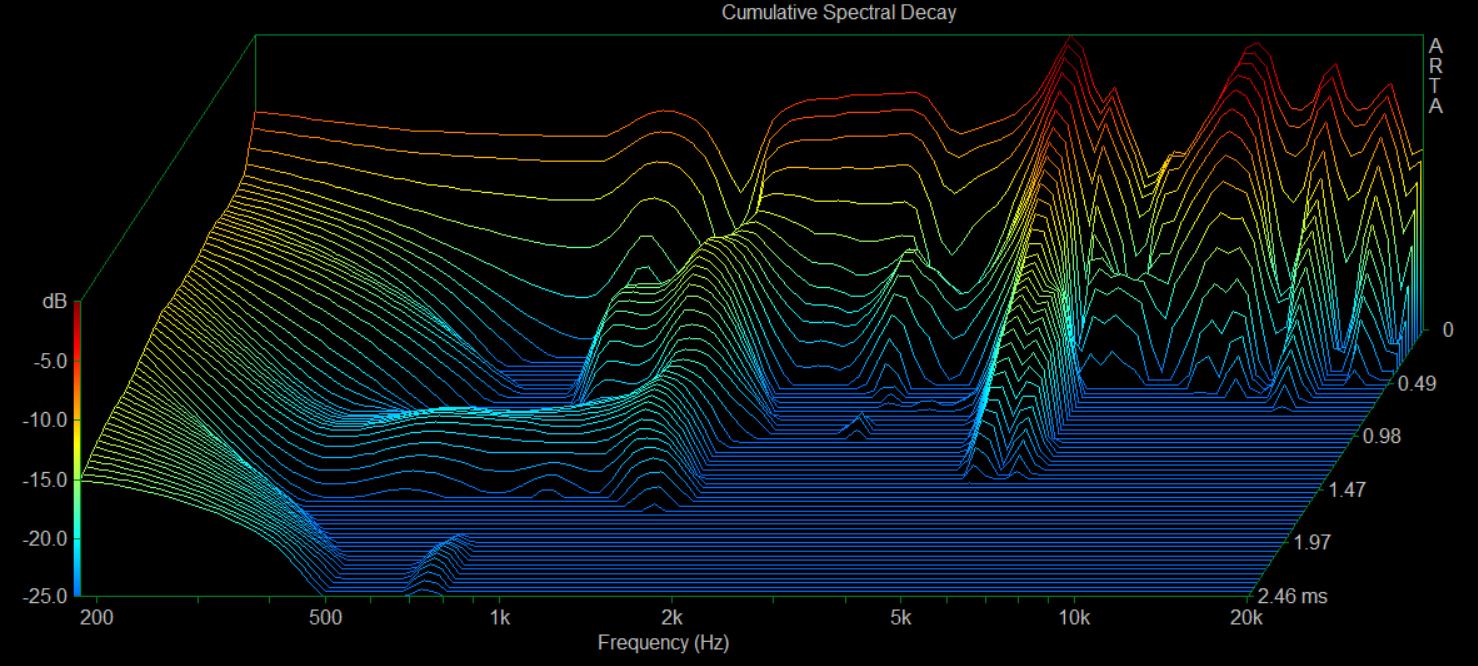

Nu nogmaals gemaakt binnen ARTA, nog steeds zonder demping in de behuizing.

[ds23man]

Mooie staande golf rond de 1,5K zo zonder demping

[pappaleo]

Die Arta waterval, dat is alleen van de woofer?
Welke microfoonafstand heb je gebruikt voor die waterval?

[kuiperik]

Waterfalls zijn alleen van de midwoofers inderdaad.

[hannesie]

Ben benieuwd hoe dan de metingen gaan worden met demping, al wel leuk met zo een resultaat, om dan telkens een stapje verder te komen.

[pappaleo]

Waterfalls zijn alleen van de midwoofers inderdaad.

Wat een berglandschap. Je zou eens een meting moeten maken met de microfoon op 1 cm van de stofdop van de woofer.
Als het goed is zie je dan nauwelijks reflecties in je impuls response.
Dan zet je de gate lekker lang (>100ms) en maakt een burst decay.

Dat geeft een goed inzicht van de weergave van de unit in de kast zelf, zonder allerlei omgevingstoestanden, zoals bijgeluiden of reflecties.
Voor het maken van een filter is dat niet zinvol, voor het aanbrengen van demping wel.

[kuiperik]

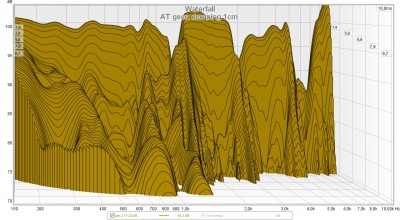

Hierbij een meting op 1cm afstand van de woofer en een lange gating.

Het blijft echter toch wel een berglandschap, wordt wel iets beter op 5 cm:

Kan dit te maken hebben met de vorm van de conus?
