Mijn nieuwe Buizenversterker in opbouw.

[RobertD]

Lekker in laten spelen tijdens de feestdagen en daarna alles netje in de nieuwe kast inbouwen.

Die elco's zijn denk ik ook een belangrijke verbetering. Deze komen gewoon wat degelijker over dan die kleine elcootjes.

Je hebt nu alle tijd om een nieuwe opzet te bedenken.

[TheoK]

Heren allemaal bedankt.

Ben er ook enorm trots op dat hij eindelijk goed is.
Heb hem al heel vaak het kanaal in willen gooien hoor.
Ben in gedachten al bezig met de nieuwe bak.
Zal hem in verband met de elco's niet te lang laten spelen.

Vooral de aansturing van de ECC-tjes klinkt geweldig.
Dit in combinatie met mijn gemoderniseerde BNS-speakers een mooie sound.
In mijn oren dan.

[Kappa7]

Theo ik vind het helemaal zo gek nog niet staan zo.
Wel ben ik blij voor jou dat het nu toch nog zo goed gelukt is.
Kan je zien hoe belangrijk en mooie voeding is.

Ik ben er bijzonder nieuwsgierig na hoe het er uit komt te zien als alles in een nieuw huisje zit.

Groetjes George

[TheoK]

Hoi George.

Ja ik ben er ook zeer content mee.
En idd een goeie voeding is zeer belangrijk.
Op de nieuwe bak komt een soort gelijke opstelling.
Alleen moet ik nog een mooi plekje vinden voor de smoorspoelen aan de binnenkant.
Ik wou ze eigenlijk onder de UGT's plaatsen maar ben bang dat er weer een brom komt.
En daar zit ik natuurlijk niet op te wachten.

[Kappa7]

Ik zou de smoorspoelen zeker niet te dicht bij je transformatoren zetten.
Wil je dat wel dan zeker letten op de stand van de spoel.
Staat deze verkeerd dan loop je inderdaad kans op instraling op de smoorspoel met daar is die weer de brommmmm.
Zet je de spoel in de behuizing dan wordt deze al wel beter afgeschermd maar het kan geen kwaad om de spoel zo ver mogelijk weg te zetten zo als je nu gedaan hebt.


Groetjes George

[TheoK]

Kan het toch niet laten om weer wat te gaan doen aan mijn nieuwe bak.

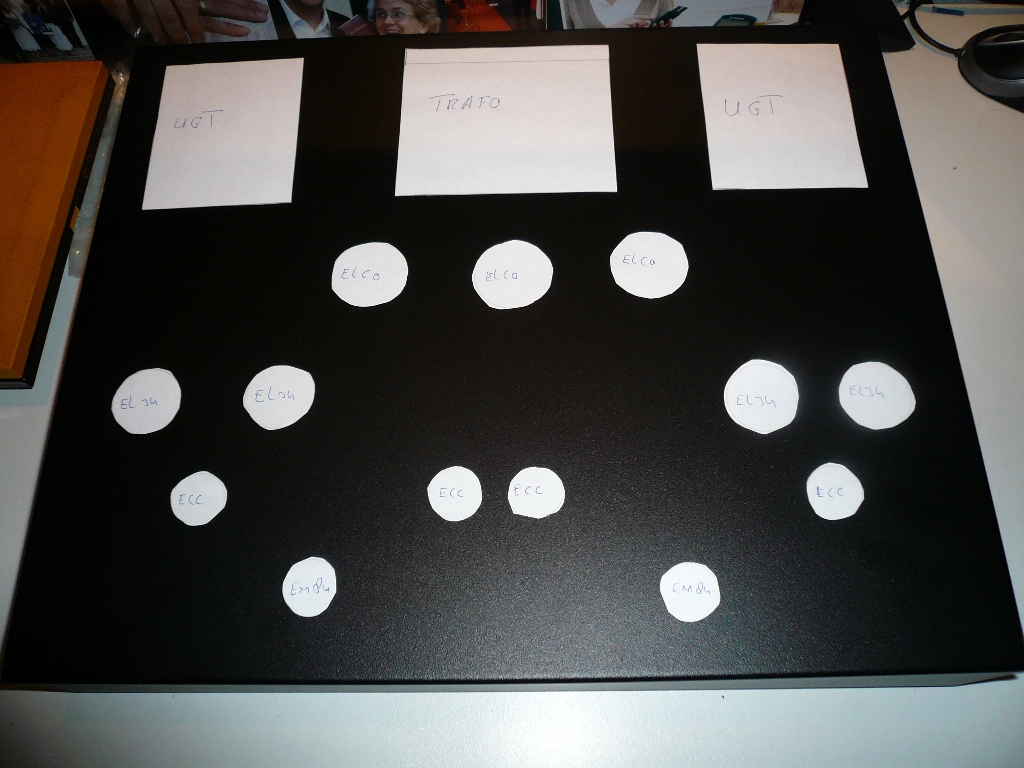

Heb even wat rondjes en rechthoekjes geknipt op maat.
Dit lijkt me wel een mooie opstelling.
De smoorspoelen komen op dezelfde plek maar dan aan de onderkant.
Wat vinden jullie ervan?
De nieuwe bak is kleiner en hoger.

[BertDB]

Lijkt me een goede opstelling theo.
Alle buisjes zijn goed zichtbaar en staan niet te dicht bij je transfo's.
Eventueel kan je wel het groepje van 3 'EL34 + ECC) nog wat naar voor brengen

[RobertD]

Let er wel op dat je de voedingslijnen zo kort mogelijk houdt. Wanneer de smoorspoelen voorin zitten en de elco's staan bij de trafo, dan heb je wel lange draden nodig.

Wanneer je de oriëntatie van de kernen goed in de gaten houdt, dan moet je de smoorspoelen wel dichterbij kunnen plaatsen.
Bouw bij voorkeur de voeding op in de volgorde van het schema. Dan zijn de leidingen vanzelf kort.

[TheoK]

Let er wel op dat je de voedingslijnen zo kort mogelijk houdt. Wanneer de smoorspoelen voorin zitten en de elco's staan bij de trafo, dan heb je wel lange draden nodig.

De draden van de smoorspoelen zijn nu ook lang en hij bromt niet.
Als ik de spoelen achterin plaats op dezelfde manier zoals ze nu voor staan
maar dan aan de binnenkant dat zou eigenlijk goed moeten gaan want ze staan dan haaks op de UGT's toch?

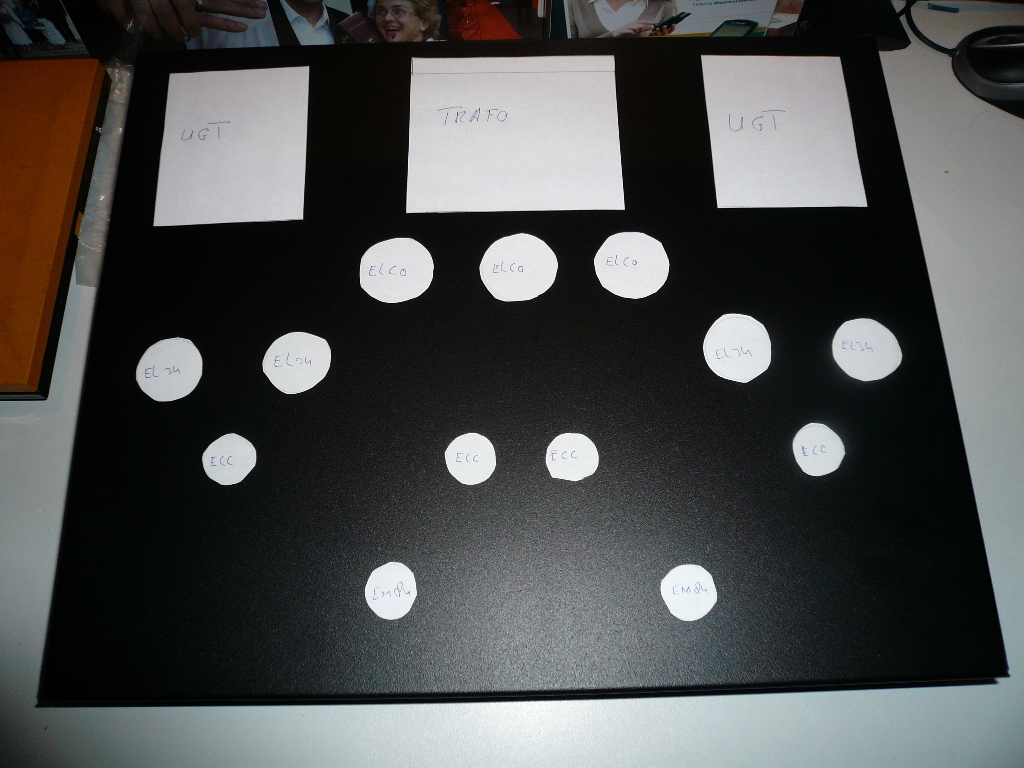

Heb de EL en de ECC wat naar voren gezet en idd is beter.

[sietse]

Ziet er prima uit. Buizen per eindtrap dichter bij elkaar en wat verder van de trafo's. Smoorspoelen een beetje onder de voedingstrafo houden en niet te dicht onder de eindtrafo's, tenzij het chassis van ijzer(staal) is. Dan worden magnetische velden wel geblokkeerd.
Goed zo Theo..

[Barry2001]

Volgens mij heb je meer kans op het oppikken van brom als je de smoorspoelen voorin zit hoor, lange draden ernaartoe. Als je bij de Triode Dick versterkers kijkt staat vrijwel altijd de smoorspoel achterin, onder de voedingstrafo of UGT. Heb 'm zelf bij de KT88 precies onder de UGT's hangen.

Maar goed Theo, het is je eigen bouwsel natuurlijk, als je zelf het beste gevoel hebt (zoveel heb je er wel mee geexperimtenteerd inmiddels) met de smoorspoelen voorin, dat gewoon doen. Daarvan weet je dat het werkt, en het zou jammer zijn als dat chassis ook weer "over" moet, toch? En ze komen toch in de behuizing, maw je ziet ze van de buitenkant toch niet?

[TheoK]

Dankjewel Sietse.

Barry.

Ik heb de versterkers van Triode Dick even bekeken.
Ik ga mijn spoelen haaks onder de UGT's plaatsen. Moet goed gaan denk ik.
De nieuwe bak is van staal.
Tevens komt er een netfilter op die ik bij Conrad heb besteld.
Ook komt er een inschakelvertraging bij de netingang omdat de Ampere meter op
zowat 6 Amp springt bij het inschakelen. Slecht voor de trafo en de Elco's.
En ik wil een inschakelvertraging op de hoogspanning hebben.
Heb gelezen dat bij gelijkrichtbuizen de hoogspanning er langzaam op komt.
Aangezien ik met diodes werk komt gelijk de volle mep erop terwijl de buizen nog aan het opwarmen zijn.
Dit allemaal ga ik eerst nog op de oude bak uittesten.
Het moet nu allemaal goed. Heb er weer zin in.
En de andere voor de hoogspanning.

Ik wou dit schema gebruiken om de netspanning te vertragen.


Allemaal fijne kerstdagen

[Ah!buis]

Hoi Theo,
ondanks (of dankzij ) de feestdagen toch weer ijverig aan de slag
Die uitbreidingsplaen hoeven niet zo moeilijk.
Om de stroomstoot bij inschakelen binnen de perken te houden bstaan er weerstanden,zogenaamde NTC weerstanden (NTC staat voor Negatieve Temperatuur Coëficient).Grote weerstand koud en (heel)kleine warm.ie zet je gewoon in serie met de netaansluiting.Bij Conrad is dat S264/10/20% bestelnr.500657-89 voor 2€ ,DickBest heeft er ook een dacht ik(voordeliger)maar door verhuis is't ie uit de lucht(kan niet nazien).

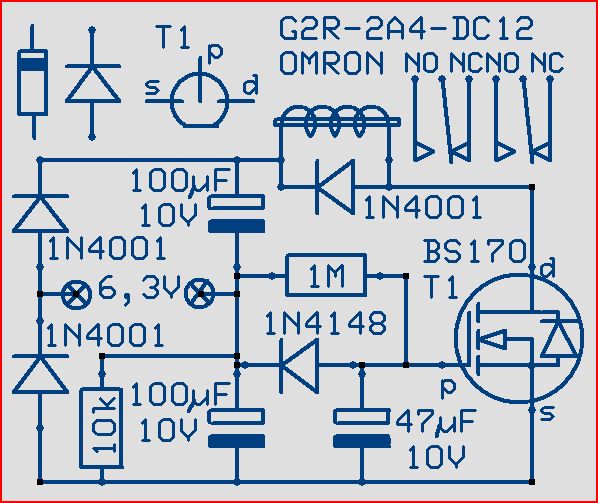

Inschakelvertaging van de voeding kan ook eenvoudiger,zie hieronder
Het relais is maar een mogelijkheid,een andere voor 12V is ook goed,zolang die maar tegen de hoge spanning (380Veff) tussen de kontakten kan.
Prettige feestdagen,
Anne

[TheoK]

Ga er mee bezig Anne. Bedankt voor de tips.

Gister had ik ook weer wat zeg.
De versterker stond te spelen al een paar uurtjes, viel hij zomaar ineens helemaal uit. DOOD.
Zekering geknapt.
Nou ik kijken en wat blijkt.... Diode kapot.
Maar gauw nieuwe ingezet en de condensatoren ook achterwege gelaten en spelen maar weer. Nog steeds bromvrij.
Wat er gebeurt is weet ik niet.

[Barry2001]

Ga er mee bezig Anne. Bedankt voor de tips.

Gister had ik ook weer wat zeg.
De versterker stond te spelen al een paar uurtjes, viel hij zomaar ineens helemaal uit. DOOD.
Zekering geknapt.
Nou ik kijken en wat blijkt.... Diode kapot.
Maar gauw nieuwe ingezet en de condensatoren ook achterwege gelaten en spelen maar weer. Nog steeds bromvrij.
Wat er gebeurt is weet ik niet.

Het is een halfgeleider Theo, en die gaan kapot. Ik denk dat het gewoon toeval is..wat voor diodes (ik neem aan gelijkrichter?) gebruik je?

[TubeHead]

Smoorspoel kan je altijd nog 45 graden neer zetten. Heb je er voor de UGT en Voeding zowiezo geen last van als goed is.

Volgens mij gebruikt Theo 1N4007's als gelijkrichting ? Moet kunnen.

[TheoK]

Ik denk dat het gewoon toeval is..wat voor diodes (ik neem aan gelijkrichter?) gebruik je?

IK gebruik diodes 4 keer 1N5408. Die had ik nieuw gekocht.
Toch wel handig een zekering er tussen.

[Barry2001]

Ken 'm niet. Ik bekijk de datasheet nu, niks mis mee hoor, moet goed gaan. Maar zekering erdoor zeg je, hij maakte echt sluiting?

[TheoK]

Ja.

Toen de zekering knapte heb ik er een nieuwe in gedaan en voorzichtig
de variac open gedraaid. bij ongeveer 50 volt ging de ampere meter finaal de hoek in.
Dus had ik sluiting. Heb daarna de hele voeding naar de buizen los gehaald zodat ik
alleen de diodes op de trafo had. Toen weer een beetje spanning erop en weer de Amp meter de hoek in.
Toen was het duidelijk voor mij. Nieuwe diodes erin gesoldeerd en weg was de sluiting.
Hij speelt nu weer als en tierelier. Met vandaag jawel kerstmuziek erop.

[TubeHead]

Misschien was het net een rotte appel

[Barry2001]

Of het was de kerstmuziek ja, het komt wel vaker voor. Gewoon laten draaien, zit immers een zekering in die z'n werk wel doet. Toeval inderdaad denk ik Theo!

[hanselchen]

Inderdaad, of een combinatie van een rotte diode én kerstmuziek.
Hoeveel capaciteit (uF's) heb je direct achter de diodes hangen?

[BertDB]

het verhaal van anne over de NTC's is ook prima bruikbaar voor de gloei van de buis.
Bij sommige buizen zie je dat wel; zet je de versterker aan, gaat die gloei plots erg fel, om dan te verminderen.
Dat is natuurlijk niet zo leuk voor je gloeidraad.
NTC'tje parallel met je gloei zetten verhelpt dat ook

[TheoK]

Inderdaad, of een combinatie van een rotte diode én kerstmuziek.
Hoeveel capaciteit (uF's) heb je direct achter de diodes hangen?

Direct achter de diodes hangt een Elco van 47uF 500V.
En vandaar gaat het naar de spoelen.


Ja het zal toeval zijn of een rotte appel of de combinatie daarvan met kerstmuziek.
Hij moet het over de feestdagen nog even volhouden. Daarna gaat hij uitelkaar.

[Ah!buis]

Hallo allemaal,
x-bake je bedoeld toch wel in SERIE
Hoewel zou het toch maar niet doen,de restweerstand is voor gloeistroom wat groot ->te lage spanning.
Die diode zou wel 's gebakken kunnen zijn,zou x-bake er voor iets tussen zitten
Je had die nogal hete 68ohm aan de diodebrug gehangen,niet de beste plaats
Trouwens ook niet het juiste ogenblik,vuurwerk pas met nieuwjaar
Anne
