高 GAO OTL versterker

[OpaBert]

Er staat nog een staartje bier
Je hebt 't zelfde voor als Bert, er staan spanningen vermeld op de trafo's maar geen stroom
Mischien erbij schrijven, nu weet je het nog maar later
Anne

Dat is kennelijk standaard bj Torroidy Op de trafo,s van mij ook niet
Gevraagd of ze een nieuwe stikker konden op sturen
Kreeg een jpg via email van de stikker mocht het zelf printen

[AatV]

Zit al wat vooruit te denken over welke connectors ik ga gebruiken.

Voor de uitgang zal het wel speakon worden. Een mooie simpele connector met een goede contactdruk en lockend.

Voor de ingang zijn de begruikelijke opties RCA en XLR. Moet zeggen dat ik van de RCA niet onder de indruk ben qua contactzekerheid en de XLR vind ik wat "lomp" (ik weet het, geen technisch overtuigend argument, maar toch liever een andere..)
Had eigenlijk besloten voor een BNC connector, mooi contact en ook lockend maar ik heb laatst een hele -in technisch opzicht- fraaie connector tegengekomen bij (hoe is het mogelijk) Reichelt!

Het is een Lemo uit de 0B-serie, stevig, goede kontaktdruk, lockend, wat wil een mens nog meer. De prijs, hoewel niet laag, is ook nog te overzien. Een kleine €16 voor een tweepolige connector en € 11 voor een bus.
Vallen ook nog een fraaie interlinks van te maken met Aircell 5 Kabels (voor de juiste hoeveelheid lucht in uw kabels) Geldt natuurlijk ook voor BNC.

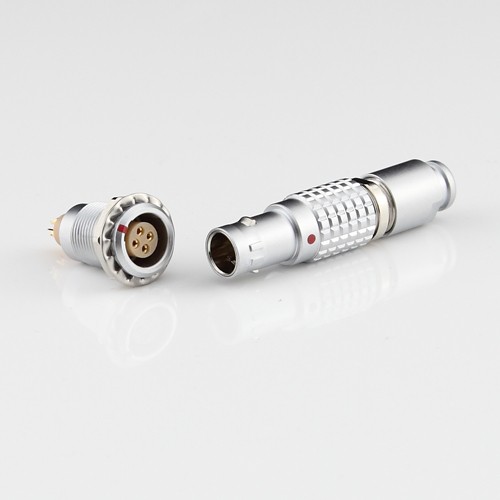

Een plaatje ervan :

Ga hier nog eens hard over nadenken....

groet,
Aat

[Barry2001]

Lemo zijn kwalitatief de betere connectoren. We gebruiken ze (werk) voor een grote chipbouw fabrikant in het zuiden vh land di ze in bijna al hun machines hebben zitten, en daar komt ook het punt: footprint van die dingen is dusdanig ondoorzichtig, dat we al zover gaan dat er eerst een connector besteld wordt voordat deze op een print komt. Het is ongelooflijk hoeveel types er zijn, en in die types nog weer varianten, zijn dan wel vaak de meerpolige uitvoeringen. Onze librarian die de meeste footprints maakt is echt wel wat gewend, maar met Lemo is het nu: geen risico meer, eerst het ding fysiek in de handen

Maw als advies bedoelt, mocht je een print gaan ontwerpen, zorg dan simpelweg dat je het ding al in huis hebt, en ga niet uit vd maten in de catalogus.

[Ah!buis]

Ik heb het niet zo met die vergrendelde dingen.Als iemand te hard aan een draad trekt of erger, er over struikelt, trek je de boel kapot.Of de versterker dondert op de grond .
Liever dat de stekker dan meegeeft.Hoewel dat ook nog kan misgaan als er overdwars aan getrokken wordt.
Anne

[ray5150]

Misschien is een mini-XLR ook iets om naar te kijken ?
Voorbeeld : https://www.fritz-events.nl/bekabeling/ ... /mini-xlr/

[ds23man]

Mini XLR is bagger.

[ds23man]

Waarom geen ouderwetse Tuchel voor een Vintage look?

[AatV]

Probeer juist met deze (buizen- dat wel)versterker zover mogelijk van het vintagegebeuren weg te blijven..

groet,
Aat
(onderhand wel vintage.. )

[OpaBert]

Probeer juist met deze (buizen- dat wel)versterker zover mogelijk van het vintagegebeuren weg te blijven..

groet,
Aat
(onderhand wel vintage.. )

Zolang ben je er nog niet mee bezig pas 2 jaar , je zal niet zoveel vrije tijd hebben als ik

[AatV]

Het is ook af en aan hoor Bert, 's-zomers doe ik niets met versterkers. Veel te warm op een zolderkamer!

groet,
Aat

[wdd]

Mini XLR is bagger.

Er is natuurlijk ook de TA/TB serie van Switchcraft, ook mini XLR. Zelfs Sonosax(maar ook o.a. Sound Devices) heeft die in zijn recorders zitten.

[AatV]

Voor de -mechanische- bouw van het eerste monoblok eerst wat voedingsspanningen gecontroleerd,

Als eerst de hoofdspanning van 510 Volt.

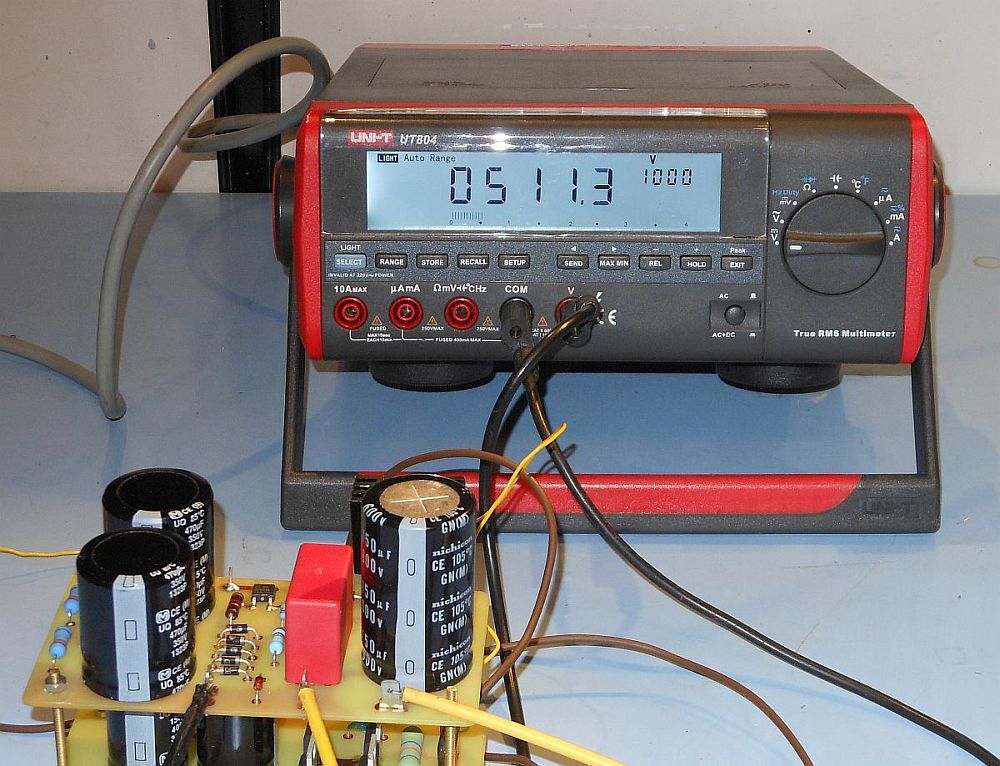

De spanning wordt gereguleerd door 6 zeners (5 van 100V en 1 van 10 Volt) Bleken allemaal een afwijking te hebben binnen 4%, wat op zich wel netjes is, maar allemaal naar 1 kant, omhoog, zodat de totale gelijkspanning ruim 530 Volt was. Heb een zener met een brandspanning van 100V vervangen door een exemplaar van 82V. Het resultaat was als volgt :

De volgende test was de print met de hulpspanningen.
De spanningen van -150V en -100V worden elk geregeld door een twee transistor regellus met als referenties zeners van resp. 75- en 51 Volt.
De doorslagspanning van de 75V zener bleek veel te hoog te zijn waardoor de spanning niet te regelen was. Heb deze vervangen door een echte 75V zener en daarna werkten de schakelingen naar behoren :

Op hetzelfde printje zijn nog wat een hulpspanningen ondergebracht van ca. 12 Volt voor een eventuele ventilator en de inschakelvertraging.
Ook een stroomgeregelde spanning voor een drietal led's. Kwam nauwelijks licht af. Bleek een weerstand die geleverd was als 61Ohm een weerstand te hebben van 61Kohm! Na vervanging ging het verder prima.

Heb nog wel wat meer spanningen te controleren, maar voorlopig even geen tijd wegens kerst e.d. Daarna weer verder.

Aat

[hannesie]

The show must go on...............!!!

Het is dinsdag pas kerst..!!

[AatV]

The show must go on...............!!!

Het is dinsdag pas kerst..!!

Things to do, places to go....


groet,
Aat

[Ah!buis]

The show must go on...............!!!

Het is dinsdag pas kerst..!!

Ja, en een hele week voor nieuwjaar
Is idd erg onrustige week, zelfs hier. Gelukkig gaat er hier niemand naar de nachtmis anders was het maandagavond al hommeles.
Het is wat met al die voeding, vreten op aarde enz .En ook in deze versterker, wordt er dik van
Nog even iets wat ik mis, bij de hoofdvoeding.Het schema heeft geen zener voor de bescherming van de fet-poort.Staan wel bij de voorversterkervoeding.Zal wel zijn als met de stopweerstanden, je ziet ze niet maar is er wel
Anne

[AatV]

Nog even iets wat ik mis, bij de hoofdvoeding.Het schema heeft geen zener voor de bescherming van de fet-poort.Staan wel bij de voorversterkervoeding.Zal wel zijn als met de stopweerstanden, je ziet ze niet maar is er wel
Anne

Je hebt -alweer- gelijk !
Hij/zij is er inderdaad...

groet,
Aat

[AatV]

Pfft..moest flink zoeken voor ik het topic terug kon vinden....
De mooie zomer is voorbij en ik kan me weer wijden aan de versterker(s).
Heb me bezig gehouden met het bouwen van een behuizing, hiervoor platte staven aluminium, wat profielen en een onderplaat besteld bij "Aluminium op maat" in Maasdijk.

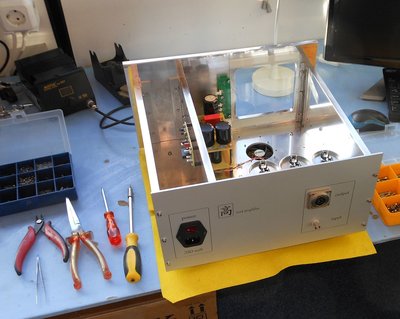

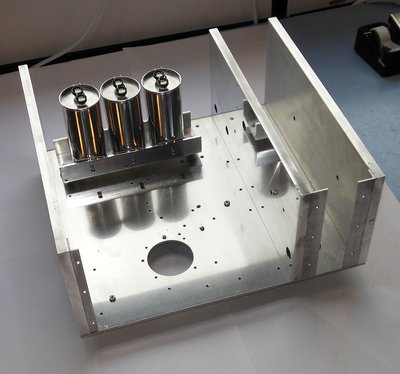

De feitelijke (mono!)behuizing ziet er als volgt uit:

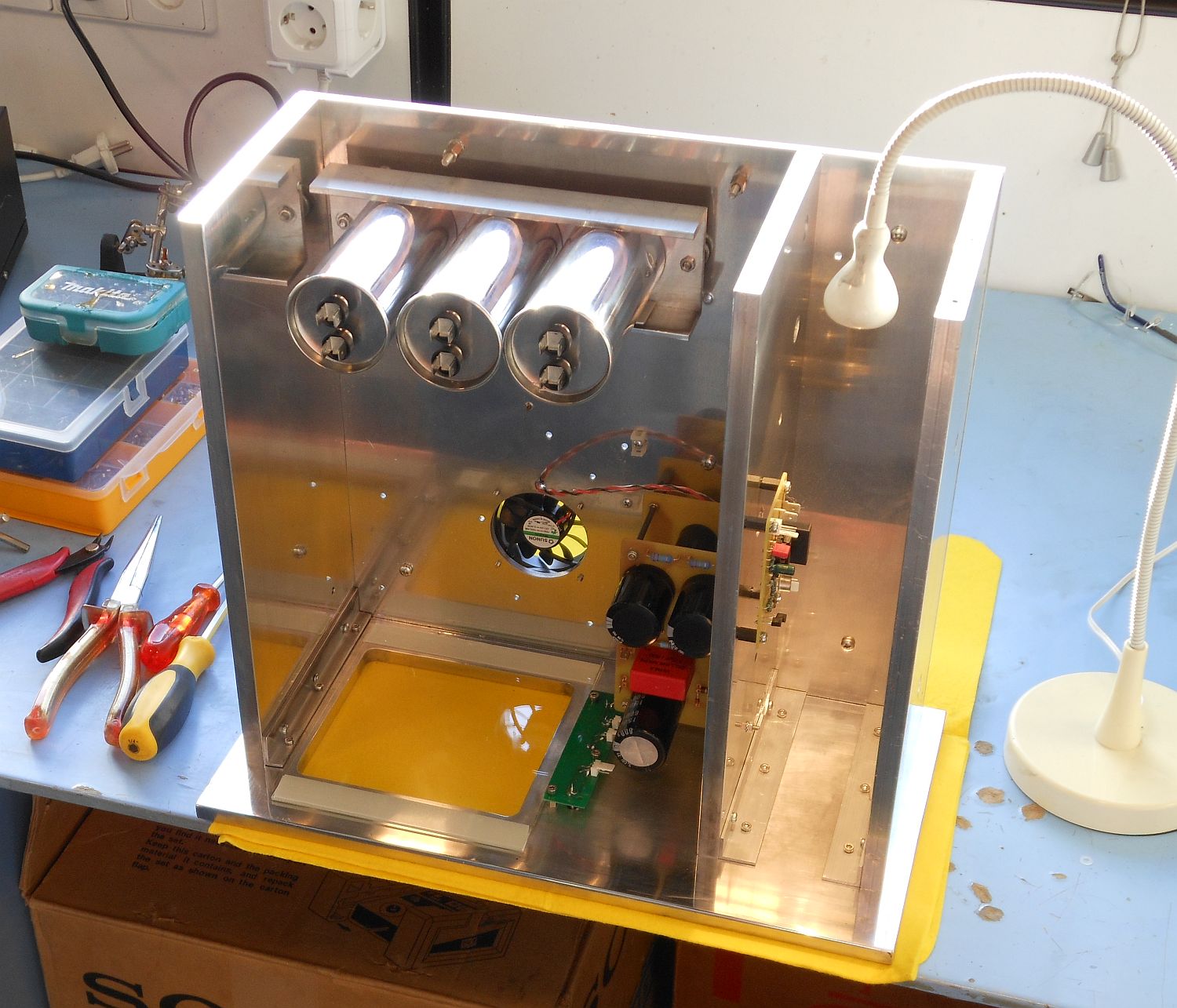

De eindcondensatoren zijn alvast gemonteerd.

Aan de achterplaat heb ik zelf niets gedaan behalve het bestellen bij Sheaffer in Duitsland:

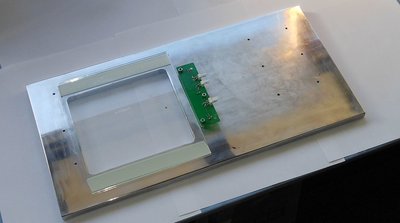

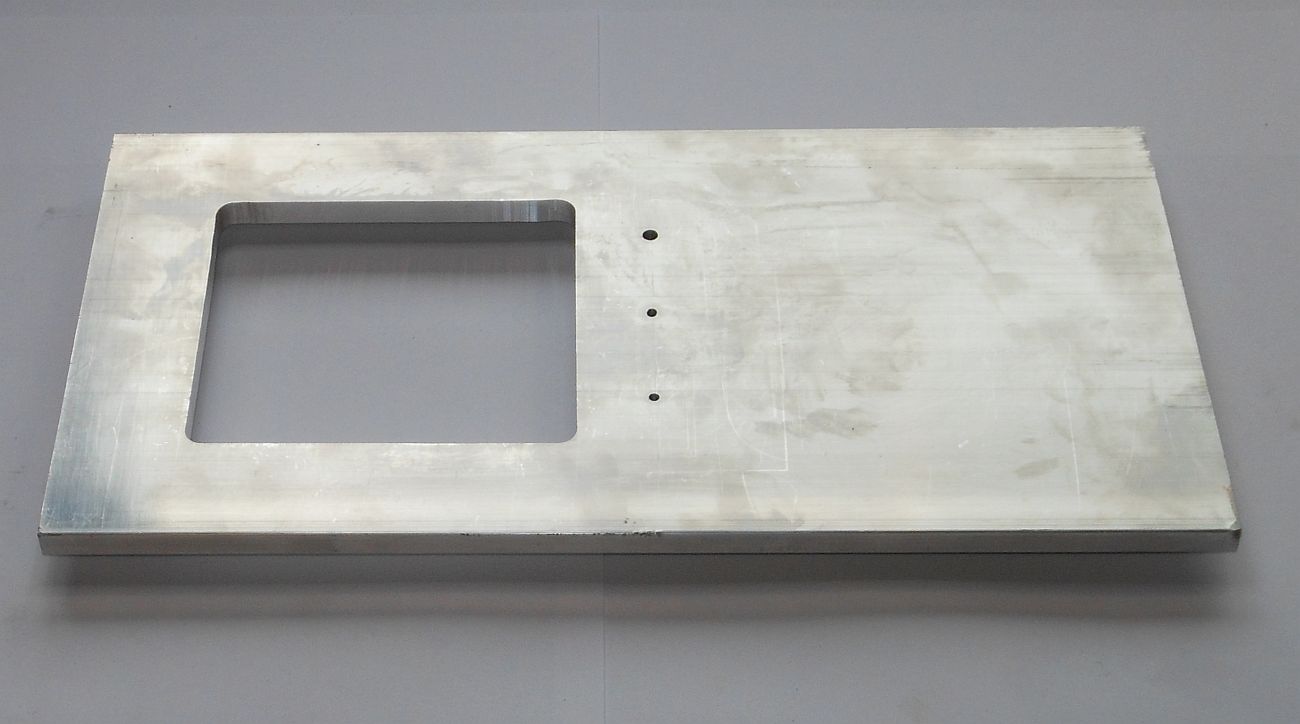

De voorplaat is nog in ruwe vorm. Wel is het venster gezaagd en gefreesd en zijn wat gaten geboord voor LED indicaties.
Moet nog flink wat schuren en polijsten. (hoop dat het weer wat mee gaat vallen, want polijsten doe ik niet binnen.)

Het geheel wordt nog gecomplementeerd met een wit U profiel als bovenkap. (voor een plaatje niet echt interessant.)

groet,
Aat

[Ah!buis]

Pfft..moest flink zoeken voor ik het topic terug kon vinden....
De mooie zomer is voorbij en ik kan me weer wijden aan de versterker(s).
De voorplaat is nog in ruwe vorm. Wel is het venster gezaagd en gefreesd en zijn wat gaten geboord voor LED indicaties.
Moet nog flink wat schuren en polijsten. (hoop dat het weer wat mee gaat vallen, want polijsten doe ik niet binnen.)

Bedankt voor 't zoeken hoeven wij het niet te doen
Laten we hopen dat de zomer nog een staartje krijgt, komt de kast misschien af
Ik krijg dorst bij het zien van die condensators, net een rijtje bierblikken
Anne

[RobertD]

23 november klaar Aat?

[AatV]

23 november klaar Aat?

Zou zo maar kunnen, maar ik moet er nog eentje maken en dat heeft nog wel even z'n tijd.
Het is bovendien een "systeem"versterker waar een luidspreker met hoge impedantie aangesloten moet worden en die is zeker nog niet gefilterd tegen die tijd. De daarvoor bestemde line array moet bovendien tussen vloer en plafond geklemd kunnen worden. Dat gaat niet lukken met een systeemplafond. Met een lengte van zo'n 265 cm. is het vervoer ook nog problematisch..

groet,
Aat

[Pjotr]

Feit dat je draadje weer wakker hebt gemaakt is bemoedigend Aat

[AatV]

Feit dat je draadje weer wakker hebt gemaakt is bemoedigend Aat

Ach een mens moet watt..

groet,
Aat

[Henkjan]

23 november klaar Aat?

Zou zo maar kunnen, maar ik moet er nog eentje maken en dat heeft nog wel even z'n tijd.
Het is bovendien een "systeem"versterker waar een luidspreker met hoge impedantie aangesloten moet worden en die is zeker nog niet gefilterd tegen die tijd. De daarvoor bestemde line array moet bovendien tussen vloer en plafond geklemd kunnen worden. Dat gaat niet lukken met een systeemplafond. Met een lengte van zo'n 265 cm. is het vervoer ook nog problematisch..

is allemaal op te lossen mooi dat je de set mee neemt

[AatV]

is allemaal op te lossen mooi dat je de set mee neemt

Maar niet a.s. november, (zelfs niet in mono) tijd is echt te kort.

groet,
Aat

[AatV]

BUMP

groet,
Aat
