Het begint weer te kriebelen iets met EL34 PP / KT66 / 6L6

[Ah!buis]

Er is op de print voorzien om te kiezen, negatieve roosterspanning instelbaar of met kathodeweerstanden.Je moet hier de doorverbinding in 't rood aanbrengen, pennetje ernaast leeg.
De schermroosters moeten aan de + via weerstanden.Een weerstand erbij, zoals getekend, of doorverbinden en dan de 100Ω weerstanden (4 stuks)op de print vervangen door 1k/1W.
Anne

[Barry2001]

Kortom, dit wordt gewoon hardwired ipv een print

[OpaBert]

Er is op de print voorzien om te kiezen, negatieve roosterspanning instelbaar of met kathodeweerstanden.

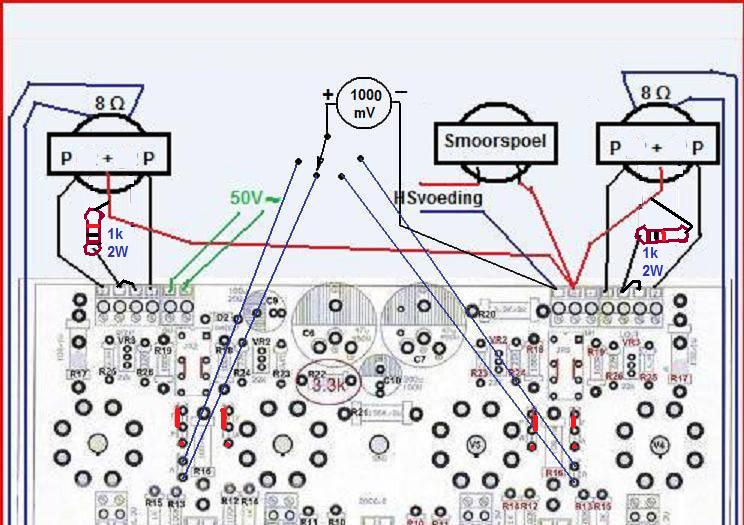

Je moet hier de doorverbinding in 't rood aanbrengen, pennetje ernaast leeg.
De schermroosters moeten aan de + via weerstanden.Een weerstand erbij, zoals getekend, of doorverbinden en dan de 100Ω weerstanden (4 stuks)op de print vervangen door 1k/1W.
Anne

Snap het Anne
Ik wist niet dat die keuze op die print zat
Best wel een knappe print,
Ik kies voor de laatste optie
De 100 ohm weerstanden vervangen door 1K 1watt
Die heb ik liggen denk
Dan is het alleen 2 draaibrugjes Barry
Dat valt toch wel mee

[Ah!buis]

De 100 ohm weerstanden vervangen door 1K 1watt
Die heb ik liggen denk
Dan is het alleen 2 draaibrugjes Barry
Dat valt toch wel mee

4 draadjes ! Alle 4 naar de + .
Anne

[OpaBert]

Anne ik had je berecht gelezen
En gedacht spoedig iets te laten zien.
Maar het is hier even wat tussendoor gewrongen
Ik bedoelde de 2 draaibrugjes bij de trafo aansluiting naar die schermroosters
Maar ook nog 4 bij die jumpers
Dus dat valt allemaal reuze mee
Dus niks hardwired Barry

[Ah!buis]

Vergeet niet dat die twee draadbrugjes bij de trafo aansluiting ook nog doorverbonden moeten naar de + .Het is niet, nu die twee 1k er niet zitten, dat de verbinding ook niet zou moeten.
Anne

[OpaBert]

Vergeet niet dat die twee draadbrugjes bij de trafo aansluiting ook nog doorverbonden moeten naar de + .Het is niet, nu die twee 1k er niet zitten, dat de verbinding ook niet zou moeten.
Anne

Begrepen Anne

[OpaBert]

Niet veel gedaan aan de versterker Anne
Maar als je weer een beetje bent opgeknapt
Dan hoop dat je de draadjes kan volgen

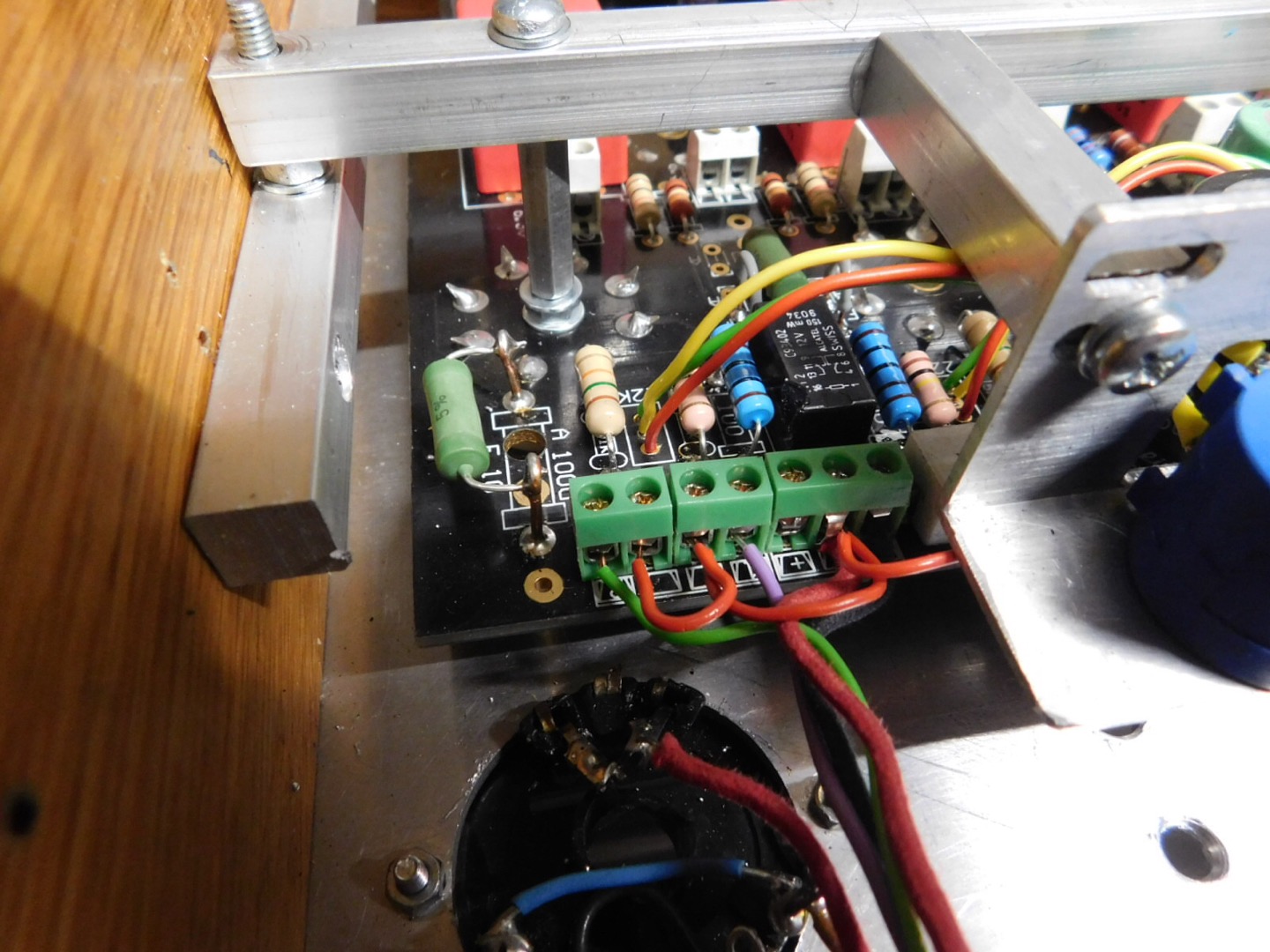

De rode draden zijn +400Volt DC
Groen en Paars gaan naar P+ en P- U70BN

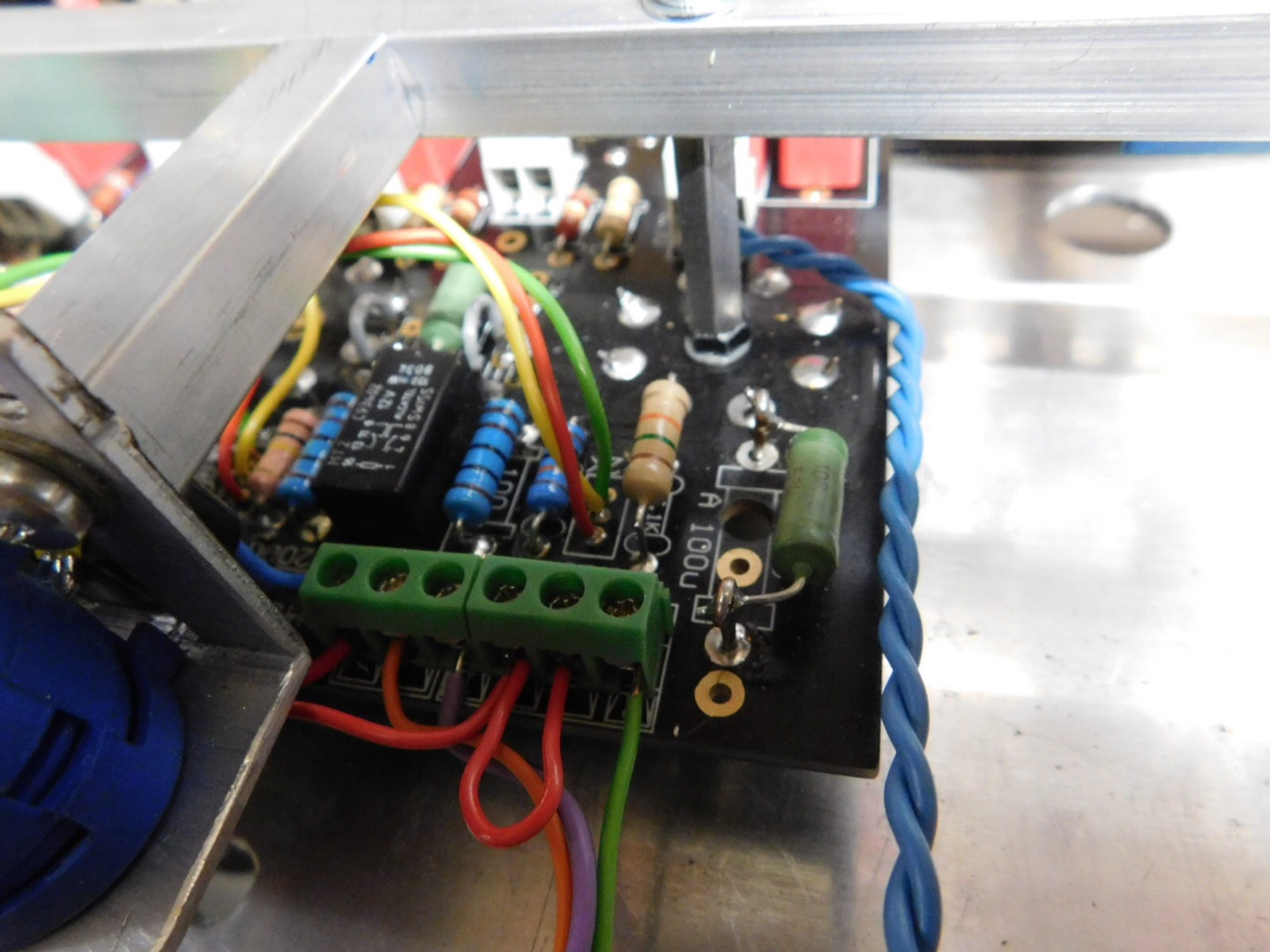

De vier 100 ohm naar G2 EL34 zijn vervangen door 1K weerstand 2 watt (die had ik liggen)
Behalve die een in het hoekje verborgen die gaat naar +50 volt brugcel voor het negatief .

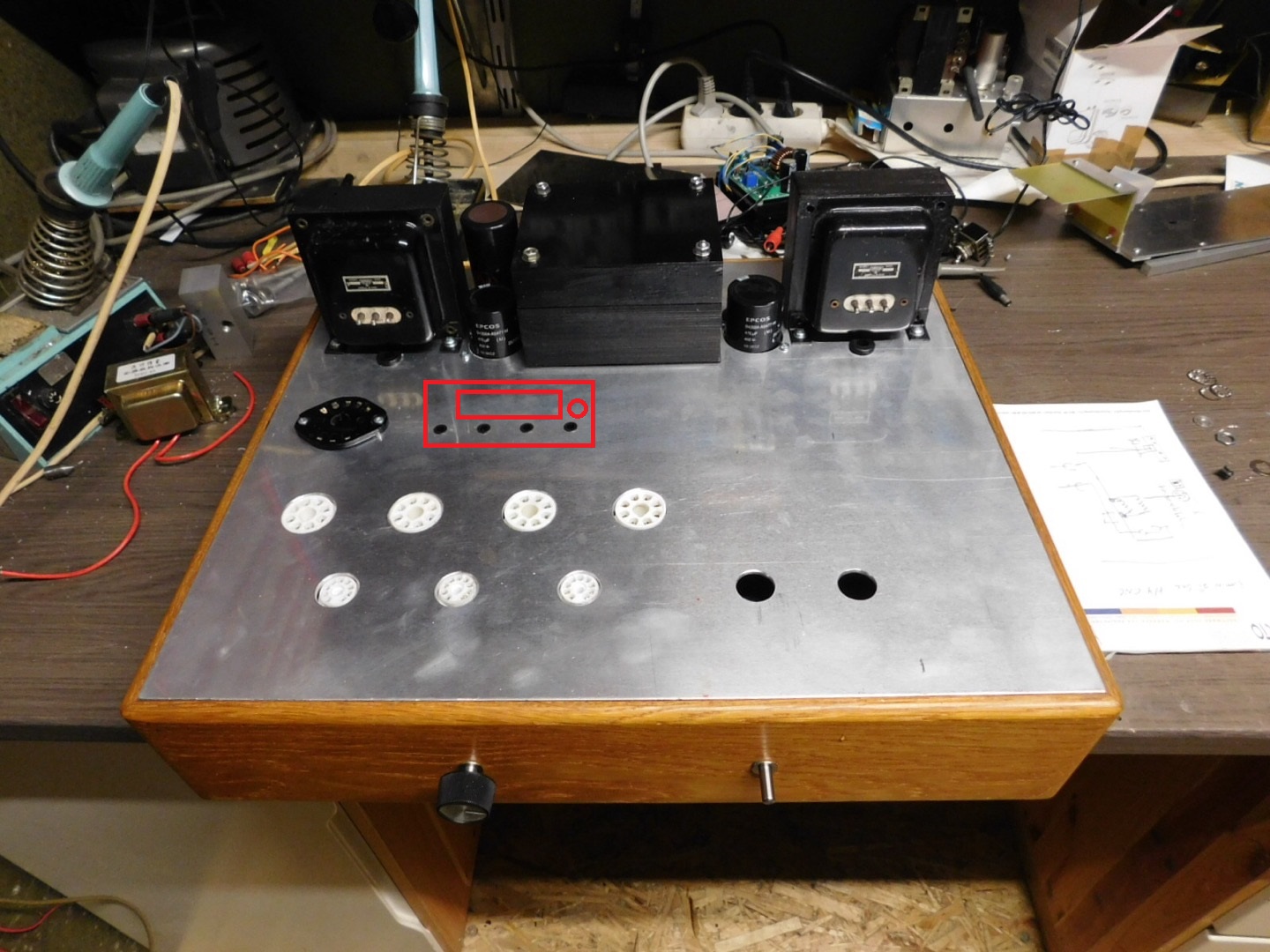

Ben er met mezelf nog niet eens wat ik zal doen met de Potmeters in stelling ruststroom
Zet ik daar een knop op , dus altijd benaderbaar , wordt een knop van minimaal 10mm
As is ongeveer 6,34mm 1/4 inch
Of een metalenplaatje over de 6.5mm geboorde gaatjes boven de as 50K 10 slagen potmeters
Met tekst er in gegraveerd / gelazerd - quiescent current adj. Of hoe heet dat in audio
Wel de schakelaartjes bedienbaar , waar je de spanning over de meet weerstand van 10 ohm naar het meet instrument
kiest. Dus wel altijd controleerbaar.
als je een 10 slags potmeter per ongeluk aanraakt dan gaat die stroom niet direct van 40ma naar 200 ma
Dus zorgen electrisch hoef ik me denk ik niet te maken
Mechanisch is het allebei goed te doen
Alleen ! staat dat wel 4 knoppen van 10 mm met schakelaar ?
Kan ook de schakelaars en potmeter bediening onzichtbaar doen onder dat plaatje :
Iemand nog een idee waar ik weer niet aan gedacht heb
Alvast bedankt voor de hulp en reacties , geeft je toch wat plezier als je ( positieve ) reacties krijgt

[Barry2001]

Het instellen van de negatieve roosterspanning is een instelling, ik zorg er bij mijn versterkers voor dat er altijd renminste 1 handeling gedaan moet worden om erbij te kunnen. Als je ze direkt benaderbaar maakt met ook nog eens een knop verdraait het makkeljk, ondanks dat je 10 slagen gebruikt. Schoonmaakster met de poetsdoek erlangs oid.
En in principe kom je er maar zelden aan, dus ik zou zeggen of een instelpotje, of een potmter achter een klepje weggewerkt oid.
Eigenlijk hoort aan de buitenkant alleen hetgeen je nodig hebt om de versterker te bedienen, niet het instellen onder de motorkap. Handig is dan wel weer dat je kunt meten zonder dat de kap eraf hoeft...
Maar hee, het is jou bouwsel he, je bepaalt natuurlijk zelf wat waar komt

[OpaBert]

Het instellen van de negatieve roosterspanning is een instelling, ik zorg er bij mijn versterkers voor dat er altijd renminste 1 handeling gedaan moet worden om erbij te kunnen. Als je ze direkt benaderbaar maakt met ook nog eens een knop verdraait het makkeljk, ondanks dat je 10 slagen gebruikt. Schoonmaakster met de poetsdoek erlangs oid.
En in principe kom je er maar zelden aan, dus ik zou zeggen of een instelpotje, of een potmter achter een klepje weggewerkt oid.
Eigenlijk hoort aan de buitenkant alleen hetgeen je nodig hebt om de versterker te bedienen, niet het instellen onder de motorkap. Handig is dan wel weer dat je kunt meten zonder dat de kap eraf hoeft...
Maar hee, het is jou bouwsel he, je bepaalt natuurlijk zelf wat waar komt

Ja klopt Barry, maar soms komen andere met andere ideeën waar je dan dankbaar gebruik kan maken .

[Ah!buis]

Niet veel gedaan aan de versterker Anne
Maar als je weer een beetje bent opgeknapt

Ook niet veel gedaan, maar zo erg was 't ook niet.Wilde enkel even laten weten waarom ik zo weinig gedaan had, anders zouden jullie kunnen denken dat 't forum me te saai werd

1K weerstand 2 watt (die had ik liggen)
die gaat naar +50 volt brugcel voor het negatief.

2W kan ook, ik had wat krapper voorgesteld, brandt eerder door als er wat mis gaat (met hopelijk geen verdere schade)
tja, en +50V voor negatief

Ben er met mezelf nog niet over eens wat ik zal doen met de Potmeters in stelling ruststroom
Zet ik daar een knop op , dus altijd benaderbaar , wordt een knop van minimaal 10mm
As is ongeveer 6,34mm 1/4 inch
Of een metalenplaatje over de 6.5mm geboorde gaatjes boven de as 50K 10 slagen potmeters
Met tekst er in gegraveerd / gelazerd - quiescent current adj. Of hoe heet dat in audio

Wat is er mis met "Ruststroom 1" t.e.m. 4 en met die nrs. ook bij de buizen ?
Vroeger de pot.meter-as ingekort en een zaagsnee erin, was dan met een schroevendraaier in te stellen ,was wel geen tien slagen
Met het uitzicht ga ik me niet bemoeien, ieder z'n smaak
Anne

[OpaBert]

Anne over smaak is niet te wisten gelukkig had je geen zware griep

Ruststroom is ook het eerste dat in me op kwam maar niemand doet dat op zijn Tube Amp
zit altijd onderin ergens , of een afdekplaatje erover
Maar dacht dat in het Engels misschien kwaliteits verhogend werkt



ik ging vroeger elke maand wel wat onderdelen kopen
was er de zaterdagmorgen mee zoet
Dan ging ik naar huis met een klein papieren zakje met kassa bon van 60 euro
Ook altijd een parkeer bon van minstens 1 euro Ook soms brandstof tanken.

En in dat papieren zakje dan zat daar soms wel een paar potmeters bij
Nu is de winkel weg weer een lege vitrine in de winkelstraat ,
Maar ben er tot laatst trouw gebleven.
Bestel nu online en voor 60 euro komt er nu een schoenendoos vol aan

Ik zie hier projecten Echt prachtig WoW
Dus probeer mezelf wat te verbeteren amai, soms gaat dat mis .
Ik had gaatjes van 3mm gepland voor een schroevendraaier instelling ,
Maar die zaten erg scheef en dat heb ik in lijn gebracht maar 3mm is 6,5 g mm geworden ,
Zucht dus moet ik met iets dat geklungel van me verdoezelen Anne

Anne 2 watt 1K klungel bestendige weerstanden
Zie jij liever ter beveiliging het schermrooster ?? 1/4 watt of 1 watt

[Barry2001]

Heb het mee mogen maken helaas, de ondergang van de onderdelenshops. In mijn jonge jaren had ik een zaterdagbaan in zo'n winkel, ideale plek natuurlijk, componentjes tegen inkoopsprijs

Op een gegeven moment viel er met pc onderdelen meer te verdienen en gingen de componentjes eruit... Toch is hier in het dorp nog een Mohikaan, houdt het dapper vol.

Vwb de potmeters, je bent handig zat, kun je geen inpandig hoekje maken waar de potmeters zitten? Afgeschermd met een klepje. Zoals bv de bandrecorders vroeger hadden, om kabeltjes e.d. In op te bergen.

[Ah!buis]

Nu is de winkel weg weer een lege vitrine in de winkelstraat ,
Maar ben er tot laatst trouw gebleven.
Bestel nu online en voor 60 euro komt er nu een schoenendoos vol aan

Tja, en met die zaak waar die schoenendoos vandaan komt wil 't ook al niet

Anne 2 watt 1K klungel bestendige weerstanden
Zie jij liever ter beveiliging het schermrooster ?? 1/4 watt of 1 watt

Laat maar zitten, zo'n vaart zal het wel niet lopen.Ik heb het grootste deel van m'n leven voornamelijk aan herstellingen gedaan, dan zie steeds kapotte dingen.Ga je op de duur denken, wanneer gaat dit weer mis ? Is meestal helemaal niet zo
Beste bescherming is eigenlijk een zekering aan elke kathode (150mA of 100mA voor de paranoia figuren )
Anne

[OpaBert]

Heb het mee mogen maken helaas, de ondergang van de onderdelenshops. In mijn jonge jaren had ik een zaterdagbaan in zo'n winkel, ideale plek natuurlijk, componentjes tegen inkoopsprijs
aha zo werkt dat

Vwb de potmeters, je bent handig zat, kun je geen inpandig hoekje maken waar de potmeters zitten? Afgeschermd met een klepje. Zoals bv de bandrecorders vroeger hadden, om kabeltjes e.d. In op te bergen.

Barry
een plaatje over die 8 gaten en dan een bakje eronder waar alles in verstopt zit kan wel
Bakje is eigenlijk niet nodig als je dat klepje wegneemt en je kan dan alles instellen is het goed

Anne
Brabantia Golf karton zit idd niet meer in Oudenbosch
Die is door Kappa overgenomen en is nadien verhuisd naar Etten Leur
of bedoelde je iets anders met die kartonnen doos EOO of zo ?

Anne en zekeringen in de kathode tja kan nog wel maar ik laat het nog even zoals het is
De test komt dichterbij elke dag
gloeidraden schakelaartjes bedraden voor meting rustroom en 1 metertje er los bij hangen.
en het terug koppel circuit dan wil ik er maar beginnen te controleren f mn negatief er is dan anode spanning gloei en dan maar een paar oude buizen er in voor de test
of er geen sluiting in zit of iets anders uit fikt

[democles]

Bert,waarom leg je er geen plaatje overheen,waar de gaten wel goed zitten?

Zet je gelijk de meter er in met de keuzeschakelaar.

Al dat verstoppen is niet nodig. Als je de meter uit kunt schakelen werkt het niet storend op het geheel.

[OpaBert]

Bert,waarom leg je er geen plaatje overheen,waar de gaten wel goed zitten?

Zet je gelijk de meter er in met de keuzeschakelaar.

Al dat verstoppen is niet nodig. Als je de meter uit kunt schakelen werkt het niet storend op het geheel.

Ja zoiets gaat / moet het worden , met tekst er in gegraveerd, Damocles.
Dus m'n CNC machine uit de hoek gereden.
En daar zit nog wat werk aan wat nog moest gebeuren.
Als je iets maakt met afval stukken en koopjes op MP , koop je ook werk
Ik heb dat altijd leuk gevonden nu daar ben ik maar op gesprongen
En dat doet pijn sinds een paar jaar , dus ik moet dat kalm aan doen
De bouw van de versterker komt weer knarsend tot stilstand

[democles]

Ja,kalm aan Bert

[OpaBert]

Dit gaat niet goed komen.
Ik heb mezelf lichamelijk zwaar overschat.of eigenlijk moet ik zeggen , ik ga veel sneller achteruit als ik voor mogelijk gehouden heb.
De vooruitzichten zijn ook niet hoopgevend , medisch uitgewinkeld , door m'n medicatie moeite met concentreren , computer werk zoals tekenen gaat niet meer , tunnelvisie , En daardoor veel fouten,
Dus moet het anders gaan aan pakken.
Er zijn nog zat leuke dingen nog te doen ik heb een brede techn. Interesse
dus dit project sloop ik gedeeltelijk
Moet het simpeler en lichter anders krijg ik het niet gemaakt.
Voorlopig Plan A1 rev.a

Andere voedingstrafo waar alle spanningen op zitten.
Dus 2x300 volt Bias tap en 6.3 volt voor 4xEL34 = 6 Amp.
2x 6.3 volt 1Amp of 12,6 Volt voor de ECC81-83.

De gelijkrichtbuis eyy13 vervalt en diodes er voor in de plaats uit praktische overweging
Zoals plaats en voeding gloeidraad

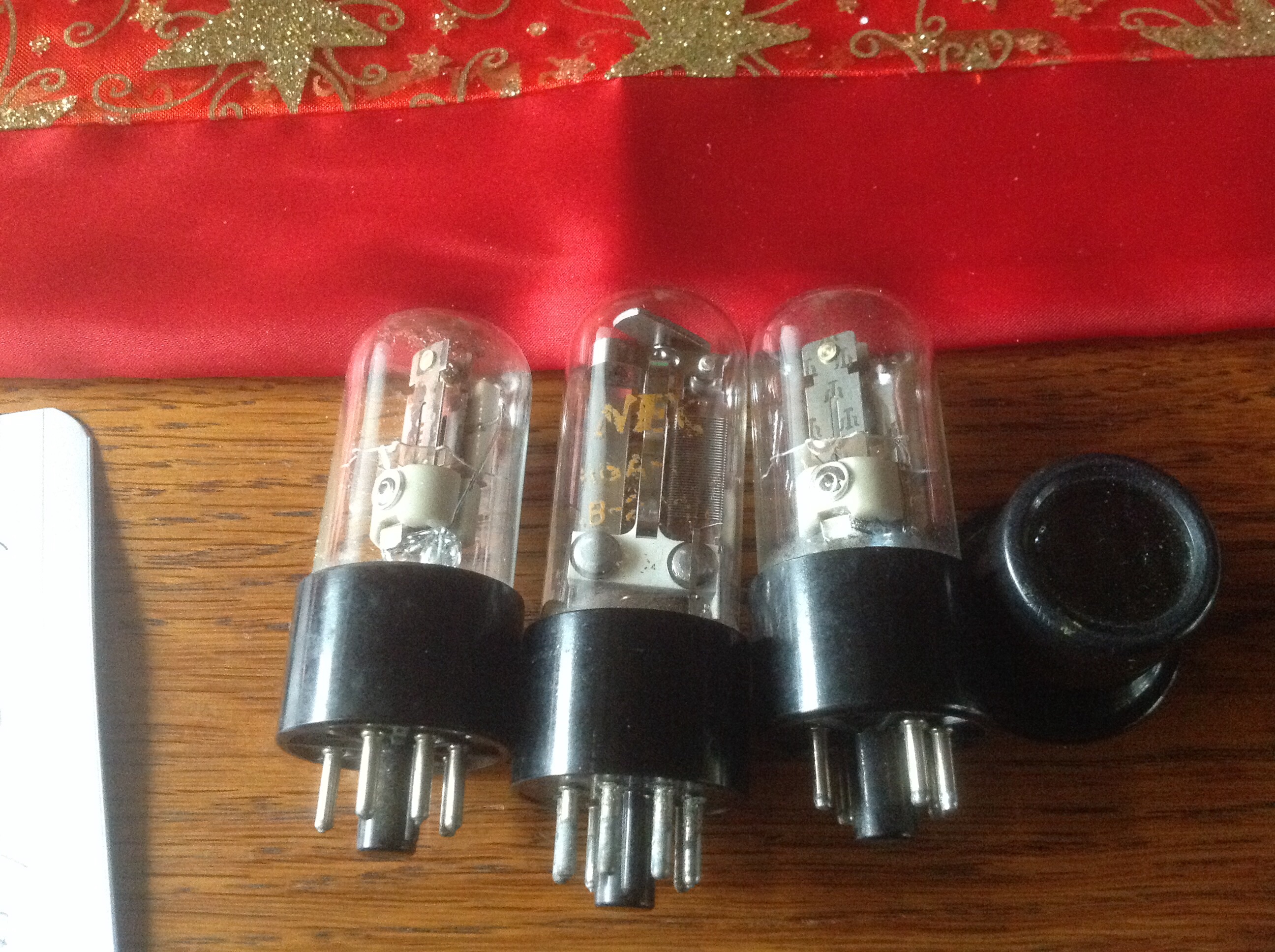

Ik heb nog een paar 3 stuks inschakel vertragingen in een Glazen buis 1-2 minuten is dat zinvol ?
Staat wel cool Zie de foto

Tijdrelais

Ik heb er maar 1 van 6 volt 1 van 26 en een ????
Of er meteen printje van Barry erin ?
Dat laatste maar denk ik Printje van Barry verstandigere keuze

Ik zie nergens een trafo met 2 of 3x 6.3 volt waar ik dit allemaal uit kan voeden
De relais op de print T.b.v. Omschakelen tegenkoppeling moet maar uit de spanning van de gloei.
Via spannings verdubbeling moet ik wel aan een 12 volt zien te komen.
Anne de De Hammond 302AX is die zwaar genoeg voor 2x30 Watt
De Toon regeling vervalt ook
De UGT,S De U70BN blijven voorlopig nog

[Ah!buis]

Dit gaat niet goed komen.
Ik heb mezelf lichamelijk zwaar overschat.of eigenlijk moet ik zeggen , ik ga veel sneller achteruit als ik voor mogelijk gehouden heb.
De vooruitzichten zijn ook niet hoopgevend , medisch uitgewinkeld , door m'n medicatie moeite met concentreren , computer werk zoals tekenen gaat niet meer , tunnelvisie , En daardoor veel fouten,
Dus moet het anders gaan aan pakken.
Er zijn nog zat leuke dingen nog te doen ik heb een brede techn. Interesse
dus dit project sloop ik gedeeltelijk
Moet het simpeler en lichter anders krijg ik het niet gemaakt.
Voorlopig Plan A1 rev.a

Bah, wat een narigheid , wil vanalles maar 't gaat niet.Ik ken dat, uitzicht voor morgen, nog minder .
Maar ja, van je hela hola, ....
Kijk maar uit, slecht zien en hoge spanning gaat niet goed samen

Ik heb nog een paar 3 stuks inschakel vertragingen in een Glazen buis 1-2 minuten is dat zinvol ?
Of er meteen printje van Barry erin ?
Dat laatste maar denk ik Printje van Barry verstandigere keuze

Die glazen dingen nooit gebruikt, vermoed dat de gloei daarvan in verbinding zit (of maar een klein spanningsverschil toelaat) met de kontakten.Heb je een aparte gloeispanning nodig.

Ik zie nergens een trafo met 2 of 3x 6.3 volt waar ik dit allemaal uit kan voeden
De relais op de print T.b.v. Omschakelen tegenkoppeling moet maar uit de spanning van de gloei.
Via spannings verdubbeling moet ik wel aan een 12 volt zien te komen.

Bij ome Dick (E.O.O.) hebben ze toch wel allerhande kleine trafo's ?

Anne de De Hammond 302AX is die zwaar genoeg voor 2x30 Watt

Ja hoor.Zitten wel ook 5volt en 2,5volt, zouden in serie kunnen om (gelijkgericht) 6,3V= te krijgen.
Anne

[OpaBert]

Dit gaat niet goed komen.
Ik heb mezelf lichamelijk zwaar overschat.of eigenlijk moet ik zeggen , ik ga veel sneller achteruit als ik voor mogelijk gehouden heb.
De vooruitzichten zijn ook niet hoopgevend , medisch uitgewinkeld , door m'n medicatie moeite met concentreren , computer werk zoals tekenen gaat niet meer , tunnelvisie , En daardoor veel fouten,
Dus moet het anders gaan aan pakken.
Er zijn nog zat leuke dingen nog te doen ik heb een brede techn. Interesse
dus dit project sloop ik gedeeltelijk
Moet het simpeler en lichter anders krijg ik het niet gemaakt.
Voorlopig Plan A1 rev.a

Bah, wat een narigheid , wil vanalles maar 't gaat niet.Ik ken dat, uitzicht voor morgen, nog minder .
Maar ja, van je hela hola, ....
Kijk maar uit, slecht zien en hoge spanning gaat niet goed samen

Ik heb nog een paar 3 stuks inschakel vertragingen in een Glazen buis 1-2 minuten is dat zinvol ?
Of er meteen printje van Barry erin ?
Dat laatste maar denk ik Printje van Barry verstandigere keuze

Die glazen dingen nooit gebruikt, vermoed dat de gloei daarvan in verbinding zit (of maar een klein spanningsverschil toelaat) met de kontakten.Heb je een aparte gloeispanning nodig.

Ik zie nergens een trafo met 2 of 3x 6.3 volt waar ik dit allemaal uit kan voeden
De relais op de print T.b.v. Omschakelen tegenkoppeling moet maar uit de spanning van de gloei.
Via spannings verdubbeling moet ik wel aan een 12 volt zien te komen.

Bij ome Dick (E.O.O.) hebben ze toch wel allerhande kleine trafo's ?

Anne de De Hammond 302AX is die zwaar genoeg voor 2x30 Watt

Ja hoor.Zitten wel ook 5volt en 2,5volt, zouden in serie kunnen om (gelijkgericht) 6,3V= te krijgen.
Anne

Dankjewel Anne , jij weet er helaas ook alles van.
Maar proberen de moed er in te houden.
Als die Hammond 302AX genoeg stroom kan leveren in de hoogspanning , dan ga ik die maar ophalen in Etten Leur nu het nog kan.
Die Tijdrelais maar in kast laten liggen en het printje van Barry gebruiken
Dan kan ik de 12 volt 1.9VA Trafo op dat printje van Barry ook gebruiken voor de 2 relais op de versterker print ( 12 volt 150mW )

[Ah!buis]

1,9VA klinkt wel wat weinig voor 3 (of 4 ?) relais tegelijk.Als 't op die print past liever een maatje groter.
Anne

[OpaBert]

Ja 1.9VA Is wel weinig Anne
Er zitten op die 302AX een hoop spanningen.
Kan ik een 6.3 Volt wikkeling gebruiken met spanning verdubbeling

[Ah!buis]

Ja 1.9VA Is wel weinig Anne
Er zitten op die 302AX een hoop spanningen.
Kan ik een 6.3 Volt wikkeling gebruiken met spanning verdubbeling

Er zit 5volt op, enkelfasig gelijkrichten geeft ong. 6volt.Als je dat dan zowel pos. als neg. doet krijg je 12volt bij elkaar.
Met de 2,5volt die er ook nog op zit in serie met de 5volt krijg je met 't zelfde truukje ong.20volt wat dan naar een stab.IC kan.Wel mooi voor gelijkstroom gloeien (of voor een buis uit de "P" serie met ongewone gloeispanning), maar voor relais is dat niet nodig.
Anne

[OpaBert]

Ja 1.9VA Is wel weinig Anne
Er zitten op die 302AX een hoop spanningen.
Kan ik een 6.3 Volt wikkeling gebruiken met spanning verdubbeling

Er zit 5volt op, enkelfasig gelijkrichten geeft ong. 6volt.Als je dat dan zowel pos. als neg. doet krijg je 12volt bij elkaar.
Met de 2,5volt die er ook nog op zit in serie met de 5volt krijg je met 't zelfde truukje ong.20volt wat dan naar een stab.IC kan.Wel mooi voor gelijkstroom gloeien (of voor een buis uit de "P" serie met ongewone gloeispanning), maar voor relais is dat niet nodig.
Anne

Dat is dus opgelost zonder weer een extra trafo .
